BEDIENUNGSANLEITUNG R1280DBs EDIFIER

• Los altavoces EDIFIER generan el menor ruido posible, mientras que otros dispositivos de audio emiten demasiado ruido de fondo. Desconecte los cables de audio y suba el volumen, si no se oye ningún sonido a un metro de distancia del altavoz, el aparato funciona correctamente. Si quiere saber más sobre EDIFIER, visite www.edifier.com. Para consultas sobre la garantía EDIFIER, por favor, seleccione la página del país correspondiente en www.edifier.com y revise la sección Condiciones de la garantía. EE.UU. y Canadá: service@edifier.ca América del Sur: por favor, visite www.edifier.com (inglés) o www.edifierla.com (español/portugués) para obtener información de contacto local.34 Deutsch Wichtige sicherheitshinweise Übermäßig laute Musik kann zu Gehörschäden führen. Bitte halten Sie die Lautstärke in einem sicheren Bereich. Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können das Produkt umweltgerecht recyceln. Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.

1. Bitte lesen Sie diese Anweisungen sorgfältig. Die Anleitung an einem sicheren Ort zum Nachschlagen aufbewahren.

2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

3. Installieren Sie das Gerät ordnungsgemäß entsprechend den Anweisungen im Abschnitt Geräteanschluss.

4. Es wird empfohlen, das Produkt in einer Umgebung mit 0-35

5. Um die Gefahr von Feuer oder Stromschlag zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.

6. Dieses Produkt nicht in der Nähe von Wasser nutzen. Das Produkt nicht in Flüssigkeiten tauchen oder es Tropf- oder

Spritzwasser aussetzen. 7. Dieses Produkt nicht in der Nähe einer Wärmequelle installieren oder verwenden (z.B. Heizkörper, Heizung, Herd oder andere Geräte, die Hitze entwickeln). 8. Keine mit Flüssigkeit gefüllten Objekte, wie Vasen, auf dem Produkt abstellen; noch sollten Feuerquellen, wie brennende Kerzen, darauf abgestellt werden. 9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in die Lüftungsöffnungen oder Schlitze. Dies kann zu einem Brand oder elektrischem Schlag führen.

Ausreichend Abstand um das Produkt herum lassen, um eine ausreichende Belüftung zu ermöglichen (mindestens 5 cm empfohlen). 11. Keinen Stecker gewaltsam in die Buchse einführen. Vor dem Anschluss prüfen, ob Blockaden in der Buchse vorliegen und ob der Stecker zur Buchse passt und in die richtige Richtung weist. 12. Bewahren Sie das mitgelieferte Zubehör und die Einzelteile (z.B. Schrauben) von Kindern entfernt auf, um zu verhindern, dass diese versehentlich verschluckt werden.

13. Das Gehäuse nicht selbst öffnen oder entfernen. Andernfalls können Sie gefährlichen Spannungen oder anderen Gefahren

ausgesetzt sein. Unabhängig von der Ursache der Schäden (wie beispielsweise beschädigte Kabel oder Stecker, Berührung durch Flüssigkeitsspritzer oder fallende Fremdkörper, Regen oder Feuchtigkeit, Produkt funktioniert nicht oder wird fallen gelassen etc.) muss die Reparatur durch einen autorisierten Reparaturdienst erfolgen.

Vor Reinigung des Produkts mit einem trockenen Tuch, schalten Sie das Produkt immer ab und ziehen Sie zuerst den Stromstecker. 15. Verwenden Sie niemals eine starke Säure, Alkali, Benzin, Alkohol oder eine andere Chemikalie, um die Produktoberfläche zu reinigen. Verwenden Sie ein neutrales Lösungsmittel oder sauberes Wasser für die Reinigung.35 Deutsch Dieses Symbol macht den Benutzer auf die Präsenz gefährlicher Spannung im Gehäuse des Produkts aufmerksam, die stark genug sein kann, um ein Stromschlag-Risiko für Personen darzustellen. Dieses Symbol warnt den Benutzer, das Gehäuse des Produkts nicht zu zerlegen und weist darauf hin, dass es im Inneren keine durch den Benutzer austauschbare Teile gibt. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Kundendienst-Zentrum. Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist. Dieses Symbol weist darauf hin, dass es sich um ein Produkt der KLASSE II handelt bzw. um ein doppelt isoliertes elektrisches Gerät, das keine Erdung erfordert. Stromwarnung:

1. Platzieren Sie das Produkt zum einfachen Einsatz in der Nähe der Steckdose.

2. Vor dem Gebrauch sicherstellen, dass die Betriebsspannung mit der lokalen Stromversorgung übereinstimmt. Die korrekte

Betriebsspannung ist dem Produktschild zu entnehmen.

3. Das Produkt aus Sicherheitsgründen während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum aus

der Steckdose ziehen.

4. Unter normalen Bedingungen kann sich das Netzteil erhitzen. Bitte sorgen Sie für eine ausreichende Umgebungsbelüftung

und lassen Sie Vorsicht walten.

5. Sicherheits-Warnhinweise auf dem Gehäuse oder an der Unterseite des Produkts oder am Netzteil.

Das drahtlose Produkt:

1. Das drahtlose Produkt kann Kurzwellen-Funkfrequenzen erzeugen und mit den normalen Gebrauch anderer elektronischer

Geräten oder medizinischer Geräte stören. 2. Das Produkt ausschalten, wo es nicht zugelassen ist. Das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe automatischer Tore, automatischer Brandmeldeanlagen oder anderer automatisierter Geräte verwenden.

3. Das Produkt nicht in einer Reichweite von 20 cm in der Nähe eines Herzschrittmachers verwenden. Die Funkwellen können

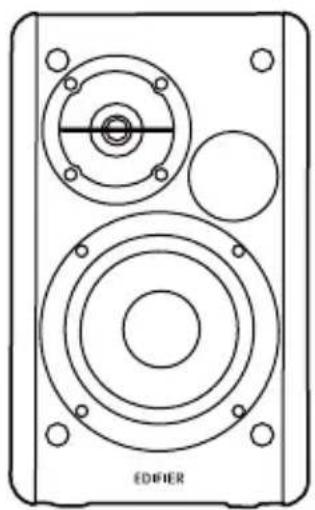

den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen. Bei längerer Nichtbenutzung Netzstecker ziehen. Wichtige sicherheitshinweise36 Deutsch Verpackungsinhalt 3,5-mm-RCA-Audiokabel Optisches Kabel - Toslink RCA-zu-RCA-Audiokabel Lautsprecherverbindungskabel Hinweis: Die Abbildungen dienen ausschließlich zur Veranschaulichung und können vom tatsächlichen Produkt abweichen. Bedienungsanleitung Fernbedienung Aktiv-LautsprecherPassiv-Lautsprecher ON OFF OPT/ COAX LINE1/237 Deutsch Illustrationen

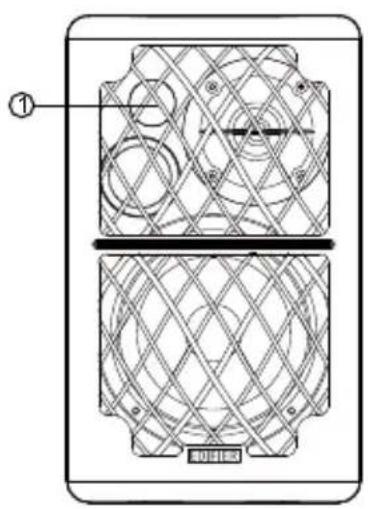

1. Infrarot-Empfänger/Eingangsanzeige

Rot: Optischer-/Koaxialer-Modus Blau: Bluetooth-Modus Grün: Line-in-1-/Line-in-2-Modus

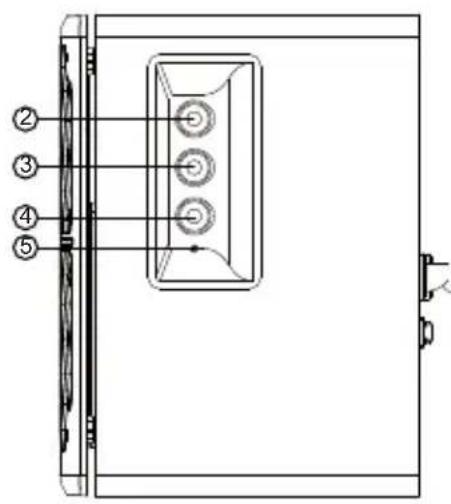

4. Master-Lautstärke/Auswahl Eingangsquelle

Drücken: Umschalten des Eingabemodus (Line in 1→Line in 2

• Optisch→Koaxial→Bluetooth) Gedrückt halten: Ein-/Ausschalten Gedrückt halten: Trennen der Bluetooth-Verbindung bei aktiviertem Bluetooth-Modus

6. Verbindung zum Passiv-Lautsprecher

9. Line-in-1-Anschluss

10. Line-in-2-Anschluss

11. Optischer Eingangsanschluss

12. Koaxialer Eingangsanschluss

13. Verbindung zum externen Tieftöners

Deutsch Fernbedienung

2. Vorheriger Titel (Bluetooth-Modus)

3. Nächster Titel (Bluetooth-Modus)

6. Pause/Wiedergabe (Bluetooth-Modus)

7. Soundfelderweiterung aktiviert

8. Soundfelderweiterung deaktiviert

9. Optischer-/Koaxialer-Modus

(Zur Verbindungstrennung der Bluetooth-Geräte drücken und halten)

Batterieinstallation und -austausch Batterieabdeckung in Pfeilrichtung drehen und abnehmen. Die CR2032-Batterie ordnungsgemäß in das Batteriefach einsetzen und die Batterieabdeckung wieder schließen. WARNUNG!

1. Batterie nicht verschlucken; bei Verschlucken besteht Verätzungsgefahr.

2. Das Produkt wird inklusive einer Knopfbatterie geliefert. Das Verschlucken dieser Batterie kann zu Verletzungen oder

zum Tod führen. Bewahren Sie die alte oder neue Batterie nicht in Reichweite von Kindern auf.

3. Die Inbetriebnahme des Geräts bei offener Batterieabdeckung ist zu unterlassen. Sorgen Sie zudem dafür, dass die

Fernbedienung für Kinder unzugänglich aufbewahrt wird.

4. Bei versehentlichem Verschlucken suchen Sie bitte unverzüglich ärztliche Hilfe auf.

1. Bewahren Sie die Fernbedienung nicht an heißen und feuchten Orten auf.

2. Laden Sie die Batterien nicht.

3. Entnehmen Sie die Batterien bei längerem Nichtgebrauch.

4. Die Batterie sollte keiner starken Hitze wie direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt sein.

Explosionsgefahr, wenn die Batterie falsch ersetzt wird. Ersetzen Sie die Batterie nur durch den gleichen oder ähnlichen Typ.

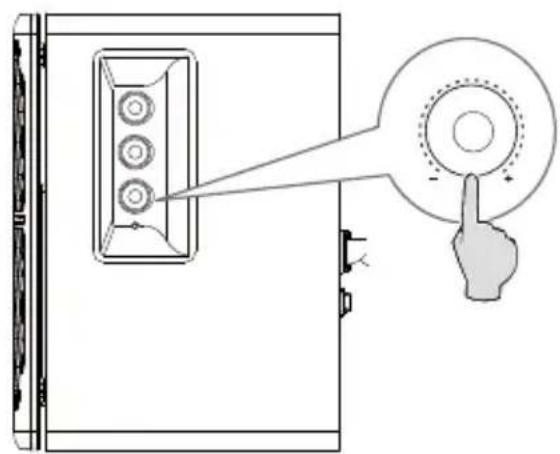

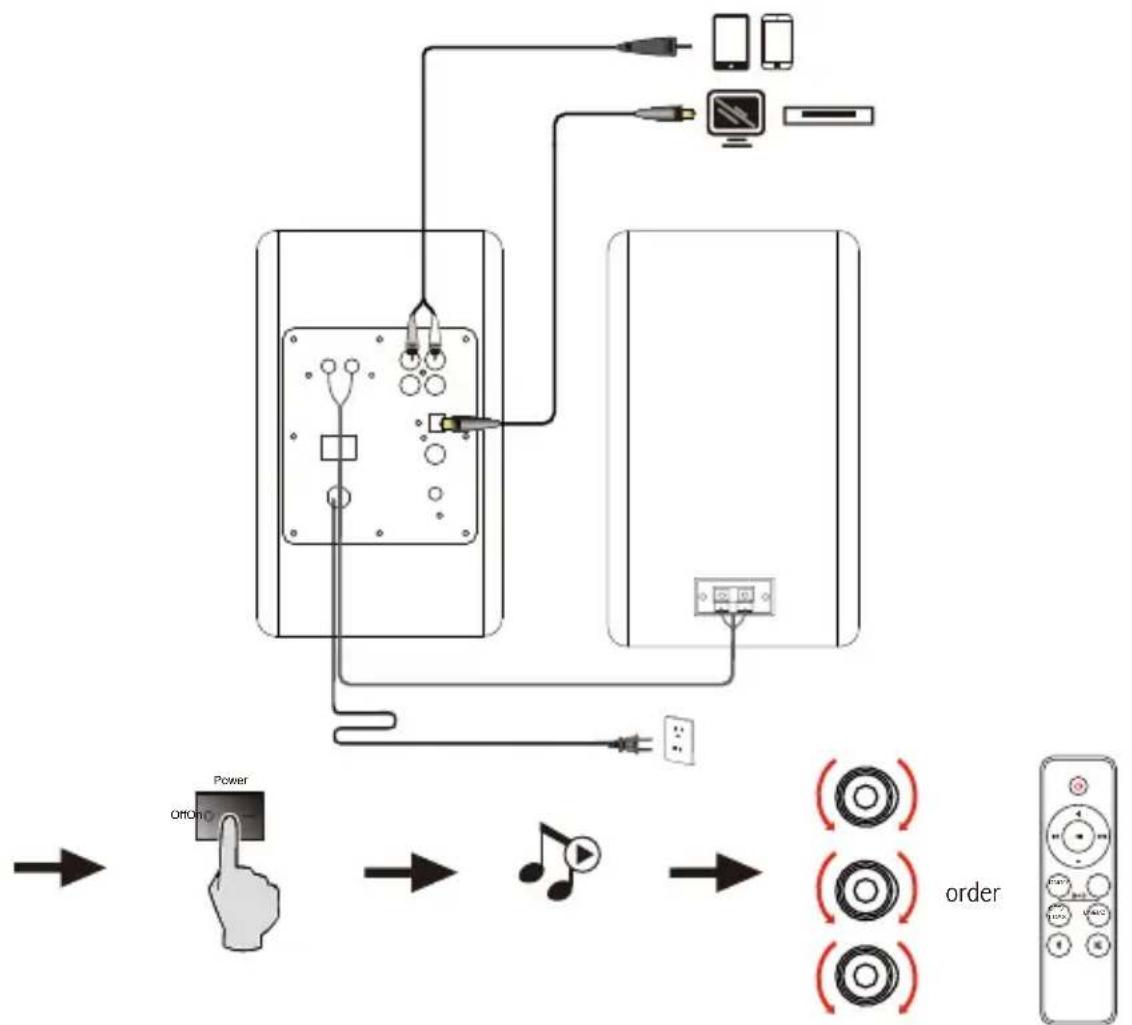

ON OFF OPT/ COAX LINE1/2 PUSH39 Deutsch Anschlüsse Der „Sub Out“ -Anschluss auf der Rückseite des aktiven Lautsprechers verfügt über eine Erkennungsfunktion. Wenn der Port mit einem externen Subwoofer verbunden ist, wird der eigene Bass des Lautsprechers reduziert und hauptsächlich vom angeschlossenen Subwoofer ausgegeben. Power Off On order ON OFF OPT/ COAX LINE1/240 Deutsch Line In-Modus

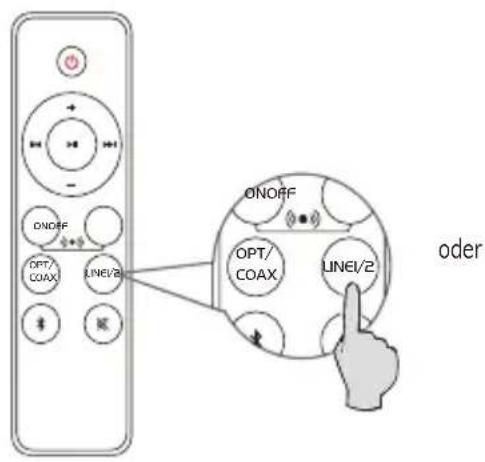

• Drücken Sie das Wahlrad zur „volume/input“, das sich an der Seitenwand des Aktiv-Lautsprechers befindet, oder drücken Sie die Taste „LINE1/2“ auf der Fernbedienung, um in den Line-In-1- oder Line-In-2-Modus zu wechseln. Die grüne LED-Betriebsanzeige leuchtet daraufhin ein- bzw. zweimal auf.

• Schließen Sie die Audioquelle (Mobiltelefon, Tablet usw.) über das Audiokabel an den „Line In 1“-Eingang oder „Line In 2“- Eingang (Farbübereinstimmung beachten) des Aktivlautsprechers an.

• Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein. oder ON OFF OPT/ COAX LINE1/2 ON OFF OPT/ COAX RC80B LINE1/241 Deutsch Optischer-/Koaxialer-Modus

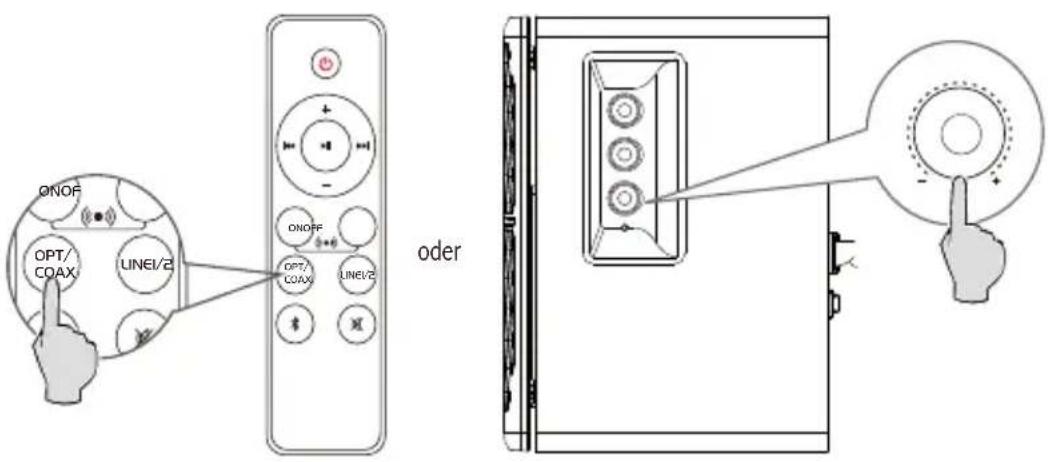

• Drücken Sie das Wahlrad zur „volume/input“, das sich an der Seitenwand des Aktiv-Lautsprechers befindet, oder drücken Sie die Taste „OPT/COAX“ auf der Fernbedienung, um in den Optischer- oder Koaxialer-Modus zu wechseln. Das rot Licht leuchtet auf.

• Schließen Sie die Audioquelle (Blu-Ray-Player, Set-Top-Box usw.) über das Glasfaser- oder Koaxial-Audiokabel (Koaxial-Kabel nicht inkl.) an den „OPT“ oder „COAX“ Eingang des Aktivlautsprechers an.

• Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf das gewünschte Niveau ein. Hinweis: Im Optischen und Koaxialmodus kann nur das PCM-Signal mit 44,1kHz/48kHz decodiert werden. oder ON OFF OPT/ COAX LINE1/2 ON OFF OPT/ COAX RC80B LINE1/242 Deutsch

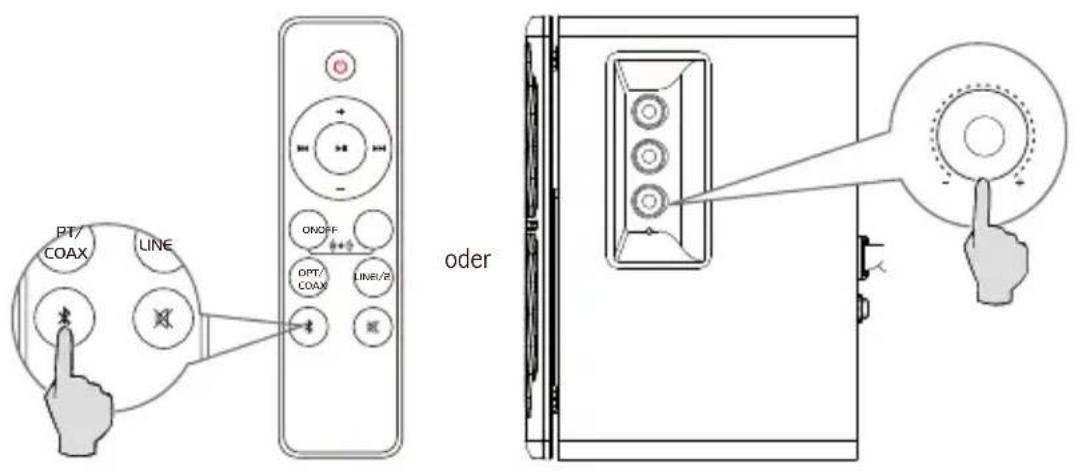

• Drücken Sie das Wahlrad zur „volume/input“, das sich an der Seitenwand des Aktiv-Lautsprechers befindet, oder drücken Sie die Taste „ “ auf der Fernbedienung, um in den Bluetooth-Modus zu wechseln. Das blau Licht leuchtet auf.

• Auf Ihrem Bluetooth-Gerät nach „EDIFIER R1280DBs“ suchen und die Verbindung herstellen.

• Der PIN-Code zur Verbindung lautet „0000“. Hinweis:

• Um alle Bluetooth-Funktionen nutzen zu können, muss Ihr Mobilgerät die Profile A2DP (Fortgeschrittenes Audio-Verteilungsprofil) und AVRCP (Audio/Video-Fernsteuerungsprofil) unterstützen.

• Bluetooth-Konnektivität und Kompatibilität können je nach Gerät und Softwareversion abweichen. Bluetooth-Modus oder ON OFF OPT/ COAX LINE1/2 ON OFF OPT/ COAX RC80B LINE1/243 Deutsch Technische Daten Leistung: R/L: 21W+21W Frequenzgang: 51Hz-20KHz Audioeingänge: Line-in-1-, Line-in-2-, Optischer, Koaxialer, Bluetooth-Eingang EU-Konformitätserklärung Frequenzband: 2.402GHz ~ 2.480GHz RF Ausgangsleistung:

20 dBm (EIRP) Keine Nutzungseinschränkungen vorhanden.44 Deutsch Fehlerbehebung Kein Ton

• Überprüfen Sie, ob der Lautsprecher EINGESCHALTET ist.

• Versuchen Sie entweder über den Master-Lautstärkeregler oder die Fernbedienung die Lautstärke zu erhöhen.

• Sorgen Sie dafür, dass die Audiokabel fest angeschlossen und die Eingabeeinstellungen des Lautsprechers korrekt eingestellt sind.

• Überprüfen Sie, ob von der Audioquelle ein Signal gesendet wird. Keine Verbindung über Bluetooth möglich

• Stellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingabe eingestellt ist. Wenn andere Audio-Eingänge aktiviert sind, wird keine Bluetooth-Verbindung hergestellt. Durch Drücken und Halten „ “ im Bluetooth-Modus sowie erneutes Versuchen kann die Verbindung zu sämtlichen Bluetooth-Geräten unterbrochen werden.

• Ein effektiver Bluetooth-Übertragungsbereich liegt bei ca. 10m; bitte halten Sie diesen Übertragungsbereich bei der Verwendung des Geräts ein.

• Stellen Sie eine Verbindung zu einem anderen Bluetooth-Gerät her. Der R1280DBs lässt sich nicht einschalten

• Überprüfen Sie, ob das Gerät richtig an die Stromversorgung angeschlossen wurde und die Wandsteckdose eingeschaltet ist. Aus den Lautsprechern wird ein Rauschen ausgesendet
