Tipo di prodotto	Altoparlante 2.0 attivo
Marchio	Edifier
Modello	R1280DBs
Potenza di uscita	21 W + 21 W (RMS)
Risposta in frequenza	51 Hz – 20 kHz
Ingressi audio	Ingresso linea 1, Ingresso linea 2, Ottico, Coassiale, Bluetooth
Connettività Bluetooth	Bluetooth 5.0 (A2DP, AVRCP)
Codec Bluetooth	SBC
Banda di frequenza Bluetooth	2,402 GHz – 2,480 GHz
Potenza RF Bluetooth	≤ 20 dBm (EIRP)
Comandi	Manopola volume/selezione sorgente, regolazioni acuti/gravi, interruttore on/off
Telecomando	Sì (batteria CR2032 inclusa)
Uscita subwoofer	Sì (Sub Out con rilevamento automatico)
Equalizzazione	Regolazioni separate di acuti e gravi
Alimentazione	Rete, cavo di alimentazione integrato
Indicatore luminoso	Rosso (ottico/coassiale), Blu (Bluetooth), Verde (ingresso linea 1/2)
Protezione	Doppio isolamento (classe II), non necessita di messa a terra
Utilizzo	Solo per interni
Contenuto della confezione	Altoparlante attivo + passivo, telecomando, cavo altoparlante, cavo RCA-RCA, cavo RCA-3,5 mm, cavo ottico, manuale
Manutenzione	Scollegare prima della pulizia, utilizzare un panno asciutto, niente solventi
Istruzioni di sicurezza	Non esporre all'acqua, non aprire, tenere fuori dalla portata dei bambini (batterie), ventilazione 5 cm intorno
Paese di fabbricazione	Cina (marchio Edifier)

Domande frequenti - R1280DBs EDIFIER

Perché non c'è suono?

Controlla che l'altoparlante sia acceso e che il volume non sia al minimo. Assicurati che i cavi audio siano collegati correttamente e che la sorgente audio emetta un segnale. Prova a passare a un'altra sorgente di ingresso.

Impossibile connettere il telefono in Bluetooth, cosa fare?

Controlla che l'altoparlante sia in modalità Bluetooth (luce blu). Se già connesso a un altro dispositivo, tieni premuto il pulsante Bluetooth del telecomando per disconnettere. Posiziona il telefono a meno di 10 metri e riprova.

Come passare da una sorgente audio all'altra?

Premi brevemente la manopola Volume/Input sull'altoparlante o usa i tasti del telecomando: LINE1/2 per gli ingressi linea, OPT/COAX per ottico/coassiale e Bluetooth per la modalità Bluetooth.

Posso collegare un subwoofer esterno?

Sì, usa la porta Sub Out sul retro dell'altoparlante attivo. Quando un subwoofer è collegato, il livello dei bassi viene automaticamente ridotto negli altoparlanti per una migliore distribuzione.

Come regolare acuti e gravi?

Usa le manopole Treble (acuti) e Bass (gravi) situate sul pannello laterale dell'altoparlante attivo. Ruota in senso orario per aumentare, antiorario per diminuire.

Quale batteria usa il telecomando?

Il telecomando funziona con una batteria a bottone CR2032. Per sostituirla, ruota il coperchio della batteria in direzione della freccia, inserisci la batteria con il lato positivo verso l'alto, poi richiudi.

Cosa significa il colore dell'indicatore luminoso?

Rosso: modalità ottico o coassiale; Blu: modalità Bluetooth; Verde: modalità ingresso linea 1 o linea 2 (lampeggia 1 o 2 volte per indicare l'ingresso).

Qual è la portata massima del Bluetooth?

La portata effettiva è di circa 10 metri in campo aperto. Ostacoli (muri, mobili) possono ridurre questa distanza.

Posso usare gli altoparlanti con un televisore?

Sì, collega il televisore tramite la porta Ottico o Coassiale dell'altoparlante attivo. Assicurati che il televisore sia impostato per emettere un segnale audio PCM (44,1 kHz o 48 kHz).

Come pulire gli altoparlanti?

Spegni e scollega l'altoparlante. Usa un panno morbido e asciutto per pulire la superficie. Non usare mai solventi, alcol o prodotti abrasivi.

MANUALE UTENTE R1280DBs EDIFIER

Verde: modo entrada linea 1/entrada linea 2

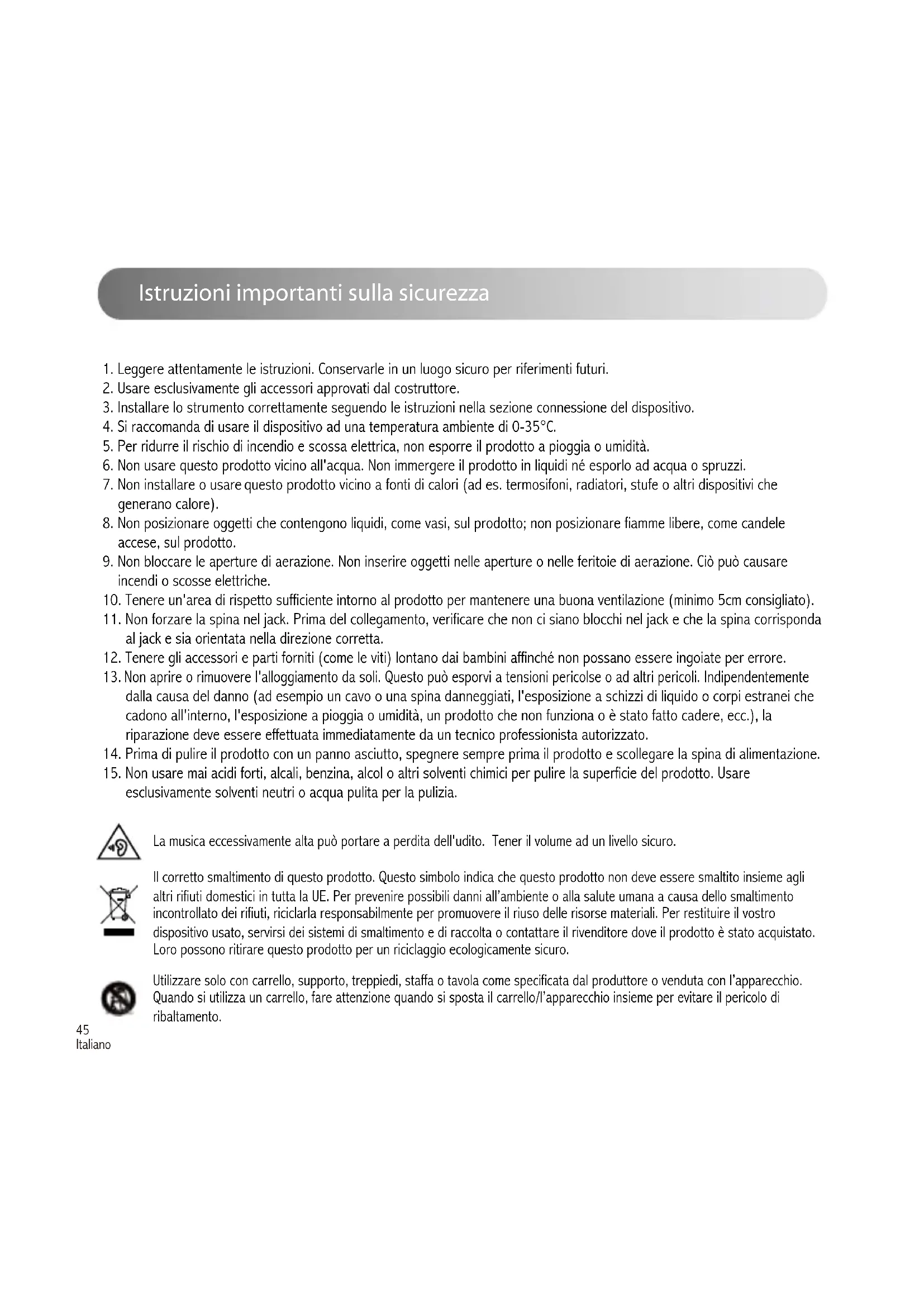

Istruzioni importanti sulla sicurezza

1. Leggere attendamente le istruzioni. Conservarle in un luogo sicuro per riferimenti futuri.
2. Usare esclusivamente gli accessori approvati dal costruttore.
3. Installare lo strumento correttamente segundo le istruzioni nella sezione connessione del dispositivo.
4. Si raccomanda di usare il disposativo ad una temperatura ambiente di 0 - 35°C
5. Per ridurre il rischio di incendio e scossa elettrica, non esporre il prodotto a pioggia o umidità.
6. Non usare quello prodotto vicino all'acqua. Non immergere il prodotto in liquidi né esporlo ad acqua o spruzzi.
7. Non installare o usare quello prodotto vicino a fonti di calori (ad es. termosifoni, radiatori, stufe o altri dispositivi che generano calore).
8. Non posizionare oggetti che contengono liquidi, come vasi, sul prodotto; non posizionare fiamme libere, come candele accese, sul prodotto.
9. Non bloccare le aperture di aerazione. Non inseire oggetti nelle aperture o nelle feritoie di aerazione. Ciò può causare incendi o scosse elettriche.
10. Tenere un'area di rispetto sufficiente intorno al prodotto per mantenere una buona ventilazione (minimo 5cm consigliato).
11. Non forzare la spina nel jack. Prima del collegamento, verificare che non ci siano blocchi nel jack e che la spina corrisponda al jack e sua orientata nella direzione corretta.
12. Tenere gli accessori e parti forniti (come le viti) lontano dai bambini affinché non possano essere ingoiate per erre.
13. Non aprire o rimuovere l'alloggamento da soli. Questo cui esporvi a tensioni pericolse o ad altri pericoli. Indipendentemente alla causa del danno (ad esempio un cavo o una spina danneggiati, l'esposizione a schizzi di liquido o corpi estranei che cadono all'interno, l'esposizione a pioggia o umidità, un prodotto che non funziona o è stato fatto cadere, ecc.), la riparazione deve essere effettuata immediamente da un technician professionista autorizzato.
14. Prima di pulire il prodotto con un panno asciutto, spegnere sempre prima il prodotto e scollegare la spina di alimentazione.
15. Non usare mai acidi forti, alcali, benzina, alcol o altri solventi chimici per pulire la superficie del prodotto. Usare esclusivamente solventi neutri o acqua pulita per la pulizia.

La musicaccessivamente alta poudortareaperdita dell'udito.Tener il volume ad un livello sicuro.

Il corretto smaltimento di quello prodotto. Queo significato indica che quello prodotto non deve essere smaltito insieme agli altri rifiuti domestici in tutta la UE. Per prevenir possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrato dei rifiuti, riciclaria responsabilmente per promuovere il rioso delle risorse materiali. Per restituire il vosto disposivo usato, serviri dei sistemi di smaltimento e di raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ridirare quello prodotto per un riciclaggio ecologicamente sicuro.

Utilizzare solo con carrello, supporto, treppiedi, staffa o davola come specificata dal produttore o venduta con l'appareccchio. Quando si utilizza un carrello, fare attenzione quando si sposta il carrello/l'appareccchio insieme per evitare il pericololo di ribaltamento.

Istruzioni importanti sulla sicurezza

Avverenza sull'alimentazione:

1. Posizione are il prodotto vicino alla presa elettrica per agevolarne l'uso.
2. Prima dell'uso, assicurarsi che la tensione di esercizio si ugue all'alimentazione elettrica locale. Si cui trovare la corretta tensione di esercizio sulla targhetto del prodotto.
3. Per motivi di sicurezza, scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
4. In condizioni normali l'alimentatore può riscaldarsi. Mantenere una buona ventilazione nell'area a prestare attenzione.
5. Etichette di avvertenza per la sicurezza sull'alloggiamento o sulla base del prodotto o sull'adattatore di alimentazione.

Questo significato averti l'utente della presenza di tensioni pericolose non isolate all'interno dell'involucro del prodotto che potrebbero essere di grandezza sufficiente da costituire un pericolo di scosse elettriche per le persone.

Questo significato avvertte l'utente di non smontare l'involucro del prodotto e che non vi sono parti sostituibili dall'utente all'interno. Portare il prodotto presso un centro di assistenza autorizzato per la riparazione.

Questo significato indica che il prodotto è destinato esclusivamente all'uso in ambienti interni.

Questo significato indica che si tratta di un prodotto di CLASSE II o di un dispositivo elettrico a doppio isolamento che non necessita di messa a terra.

La spina principale o il connettore apparentcchio è utilizzato per scollegare l'appareccchio, l'appareccchio scollegato deve rianere pronto per funzionare.

Prodotti wireless:

1. I prodotti wireless possono generare radiofrequenze a onde corte ed interferire con il normale uso di altri dispositivi elettronici o apparecchiature mediche.
2. Spagnere il prodotto quando non è consentito. Non usare il prodotto in strutture mediche, in aereo, presso i distributori di benzina, vicino a cancelli automatici, sistemi di allarme anti-incendio automatici o altri dispositivi automatici.
3. Non usare il prodotto in prossimità di pacemaker entro una distance di 20cm. Le onde radio possono infloure sul normale funzionamento del pacemaker o di altri dispositivi medici.

Contenuto della confezione

Telecomando

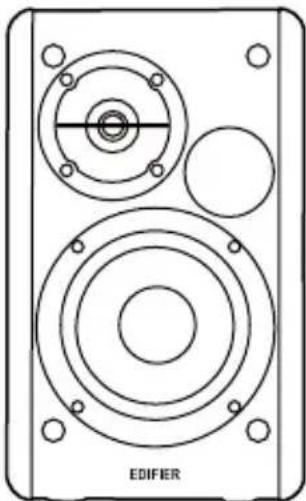

Altoparlante attivoAltoparlante passivo

Cavo di collegamento altoparlanti

Cavo audio da RCA a RCA

Cavo audio RCA da 3,5mm

Cavo ingresso fibra ottica

Manuale dell'utente

Note: Le immagini sono solo a scopo illustrativo e possono differire dal prodotto reale.

Illustrazioni

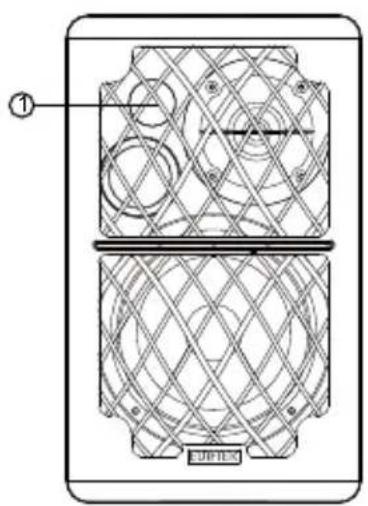

1. Ricevitore a infrarossi/indicatore di ingresso

Rosso: modalità ottico/coassiale

Blu: modalità Bluetooth

Verde: modalità linea in 1/linea in 2

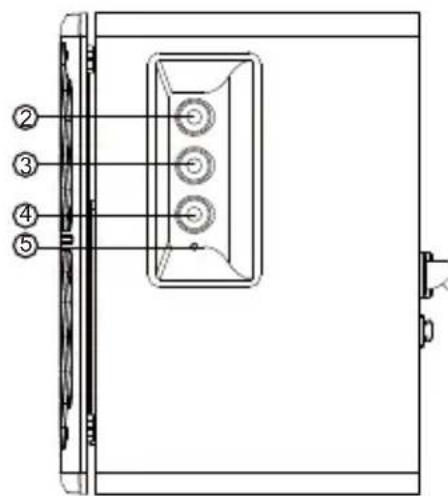

1. Manopola alto
2. Manopola bassi
3. Controllo del volume principale/sezione dell'ingresso

Premere: interruptore modalità di ingressso (Linea in 1 >

Linea in 2→ 0 ttica → Coassiale → Bluetooth)

Tenere premuto: accensione/spegnimento

Tenere premuto: scollegare il Bluetooth in modalità Bluetooth

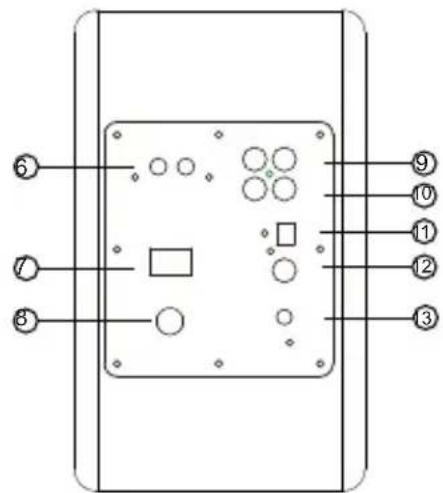

1. Indicatore di accensione
2. Collegamento all'altoparlante passivo
3. Tasto di accensione
4. Cavo di alimentazione
5. Porta ingresso linea in 1
6. Porta ingresso linea in 2
7. Porta ingresso ottico
8. Porta ingresso coassiale
9. Collegamento all'subwoofer esterno

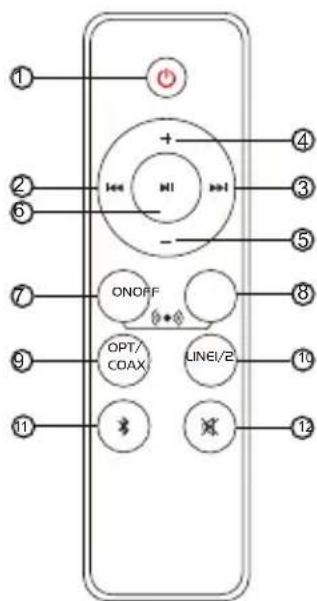

Telecomando

1. Accensione/spegnimento
2. Brano precedente (modalità Bluetooth)
3. Brano successivo (modalità Bluetooth)
4. Augmentare il volume
5. Abbassare il volume
6. Pausa/riproduzione (modalità Bluetooth)

7. Estensione del Campo audio abilitato

8. Estensione del Campo audio disabilitato

9. Modalità ottico/coassiale
10. Modalità linea in 1/linea in 2
11. Modalità Bluetooth (Premere e tenere premuto per scollegare i dispositivi Bluetooth)
12. Muto

Installazione e sostituzione della batteria
Ruotare il coperchio della batteria secondo la direzione della freccia ed estrarla; installare correttamente la batteria CR2032 nel vano batteria e poi chiudere il coperchio della batteria.

AWVERTENZA!

1. Non ingerire la batteria; pericolo di uszioni chimiche.
2. Il prodotto include una batteria waer. L'ingerimento di questa batteria puo causare lesioni o la morte. Non collocare la batteria vecchia o nuova in luoghi alla portata dei bambini.
3. Non usare il prodotto se il coperchio della batteria manca o non è chiuso e tenere il telecomando fuori alla portata dei bambini.
4. Se la batteria è stata ingerita è necessario dirigersi subito in ospedale.

Nota:

1. Non posizionare il telecomando in luoghi caldi ed umidi.
2. Non caricare le batterie.
3. Rimuovere le batterie quando non vengono utilizzate per un lungo periodo di tempo.
4. La batteria non dovrebbe essere esposta ad eccessivo calore come la luce del sole diretta, fuoco o simili.
5. Se la batteria non è sosituita correttamente vi è il pericol di esplosione. Sostituire esclusivamente con batterie dello stesso tipo o equivalenti.

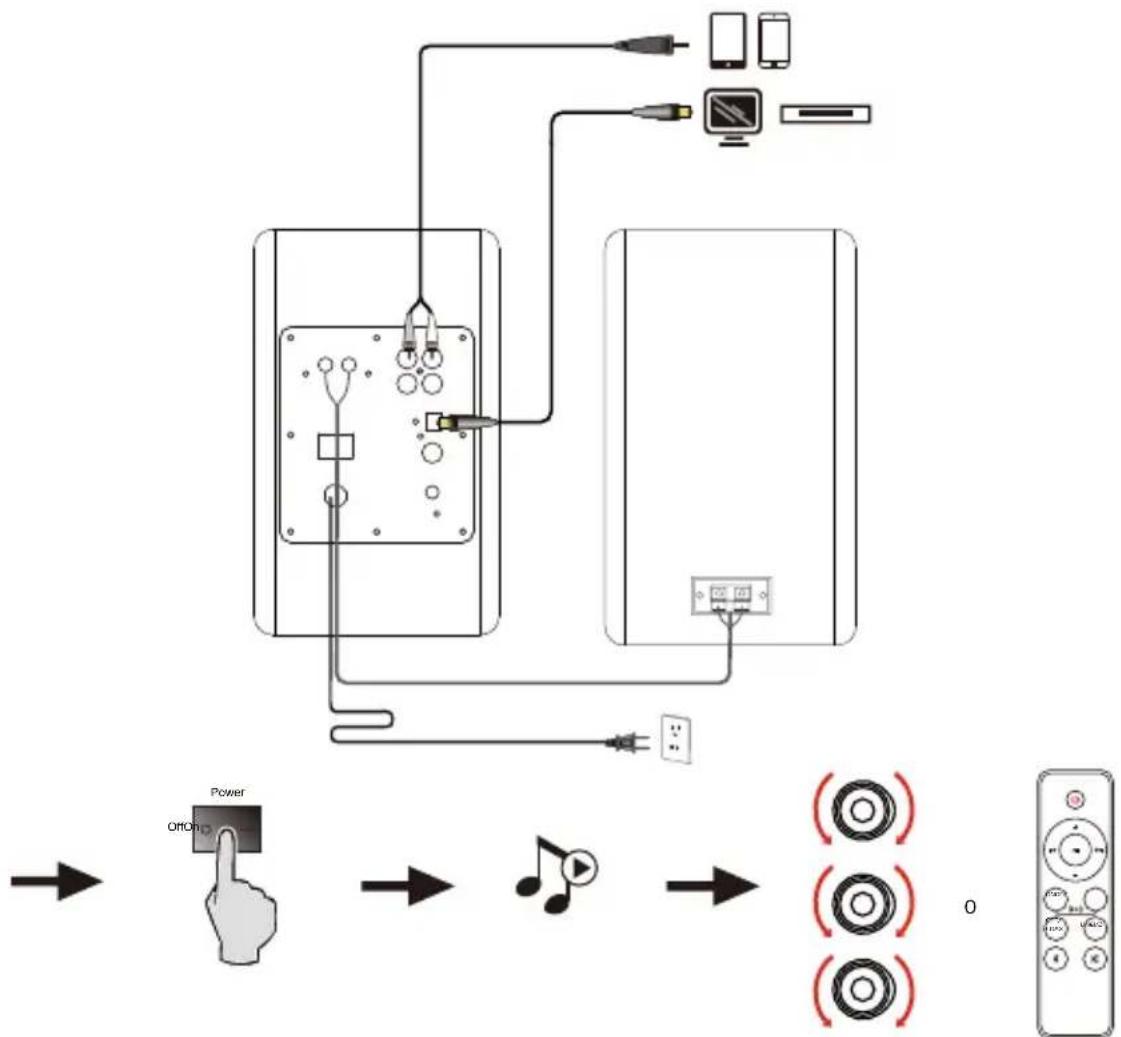

Collegamenti

La porta "Sub Out" sul pannello posteriore dell'altoparlante attivo è dotata di una funzione di rilevamento. Quando la porta è collegata con un subwoofer esterno, i bassi dell'altoparlante vengono ridotti ed emessi principamente dal subwoofer collegato.

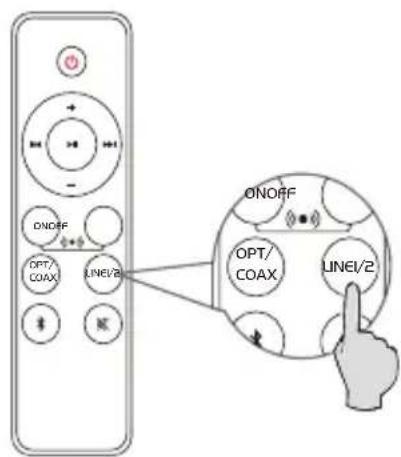

Modalità linea in

0

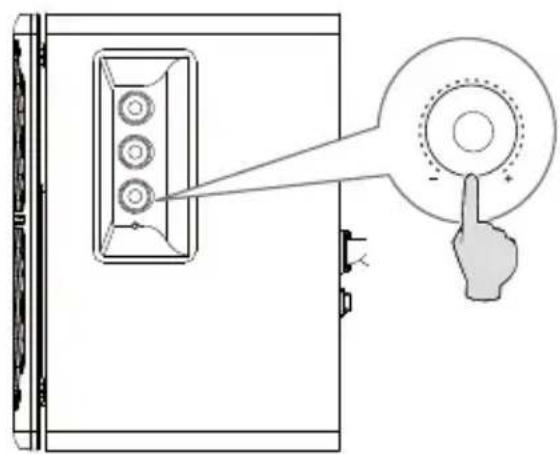

• Premere il "volume输入" comprre sul pannello laterale dell'altoparlante attivo o premere il pulsante " LINE1/2 " sul telecomando per passare alla modalità linea in 1 o linea in 2, la luce verde lampeggerà una o due volte.
• Collegare la sorgente audio (telefono cellulare, tablet, ecc.) alla porta di ingressso "Line In 1 "/ "Line In 2" (notare la corrispondenza dei colori) sul pannello posteriore dell'altoparlante attivo utilizzando un cavo audio.
• Riproduire la musica e regolare il volume ad un livello confortevole.

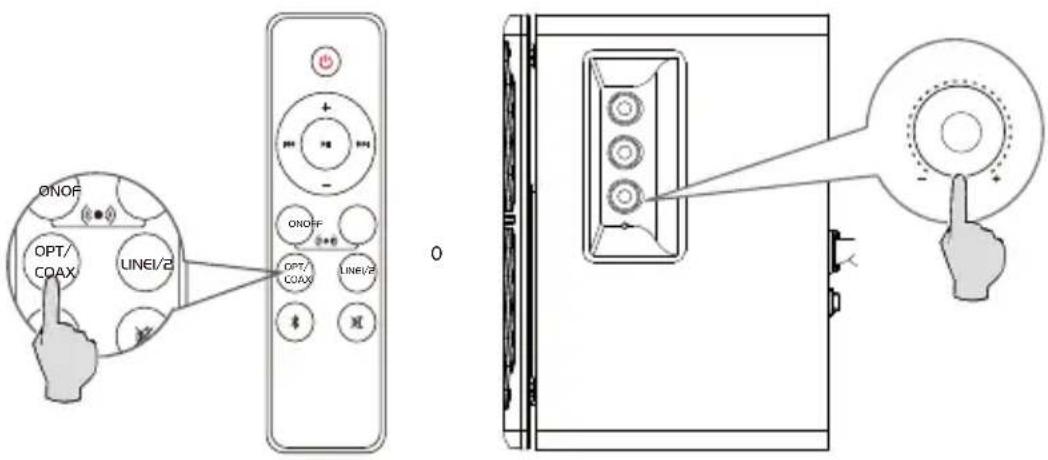

• Premere il "volume输入" comporre sul pannello laterale dell'altoparlante attivo o premere il pulsante " OPT/COAX " sul telecomando per passare alla modalità ottico o coassiale, la spia rosso LED si illuminera.
• Collegare la sorgente audio (lettore Blu-ray, Set top box, ecc.) alla porta di ingresso " OPT "/ " COAX " sul pannello posteriore dell'altoparlante attivo utilizzando un cavo audio in fibra ottica o un cavo coassiale (non incluso).
• Riproduire la musica e regolare il volume ad un livello confortevole.

Nota:

Nelle modalità ottica e coassiale, solo il segnale PCM con 44.1KHz/48KHz vuo essere decodificato.

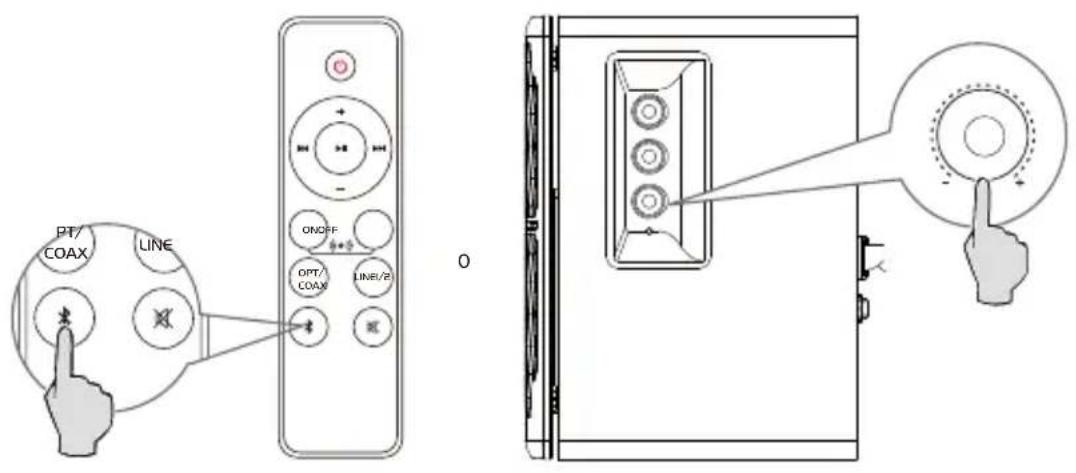

Modalità Bluetooth

Bluetooth

• Premere il "volume输入" comporre sul pannello laterale dell'altoparlante attivo o premere il pulsante "sul telecomando per passare alla modalità Bluetooth,la spia blu LED si illuminerà.
• Configurar il proprio dispositivo Bluetooth per effettuate la ricerca e selezionare "EDIFIER R1280DBs".
• Se necessario, il codice PIN per il collegamento è "0000".

Nota:

• Per apprezzare al meglio tutte le funzioni Bluetooth di quello prodotto, assicurarsi che il dispositivo mobile supporti profili A2DP (Profilo di Distribuzione Audio Avanzato) e AVRCP (Profilo telecomando audio video).
• La connettività e la compatibilità Bluetooth possono essere diverse tra i vari dispositivi sorgente, in base alle versioni software dei dispositivi sorgente.

Potenza: R/L: 21W+21W

Risposta in frequenza: 51Hz-20KHz

Ingresso audio: Ingresso linea 1, Ingresso linea 2, Ottico, Coassiale, Bluetooth

Dichiarazione per l'Unione Europea

Frequenza di banda: 2.402GHz 2.480GHz

Potenza di uscita RF: 20 dBm (EIRP)

Non vi sono restrizioni d'uso.

Risoluzione dei problemi

Nessun suono

• Verificare se gli altoparlanti sono in stato ON.
• Provare ad attivare il volume usando il controllo del volume principale o il telecomando.
• Assicurarsi che i cavi audio siano ben collegati e che l'ingresso sia impostato correttamente sugli altoparlanti.
• Verificare che vi sia un segnale in uscita alla sorgente audio.

Impossibile collegarsi tramite Bluetooth

• Assicurarsi che l'altoparlante sia impostato sull'ingresso Bluetooth. Se è in altre modalità audio il Bluetooth non si collegherà. Scollegare da qualsiasi dispositivo Bluetooth premendo e tenendo premuta "®" in modalità Bluetooth e riprovare.
• La portata effettiva della trasmissione Bluetooth è 10 metri; assicurarsi che l'uso sia entro quello intervallo.
• Provare a collegare un'alto dispositivo Bluetooth.

L' R1280DBs non si accende

• Verificare che l'alimentazione elettrica sa ia collegata o se la presa a muro è accesa.

Rumore proveniente dagli altoparlanti

• Gli altoparlanti EDIFIER generano pochissimo rumore, quando il rumore di background di alcuni dispositivi audio è decisamente troppo alto. Scollegare i cavi audio e alzare il volume, se non si avverte alcun rumore a 1 metro di distanza dall'altoparlante, non sussiste alcun problema con quello prodotto.
