MODE D'EMPLOI HMDA240R SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes : SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

(18 1/8 · 19 1/8 · 18 1/2 inches)

Caractéristiques techniques 6

Dépannage 6

Spécifications 8

Annexe

Table de synchronisation du mode présélectionné...

• Trinitron et FD Trinitron sont des marques commerciales déposées de Sony Corporation. Macintosh est une marque commerciale sous licence d'Apple Computer, Inc., déposée aux États-Unis et dans d'autres pays.
• Windows® et MS-DOS sont des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.
• IBM PC/AT et VGA sont des marques commerciales déposées d'IBM Corporation aux États-Unis. VESA et DDC sont des marques commerciales de Video Electronics Standard Association. ENERGY STAR est une marque déposée aux États-Unis.
• Tous les autres noms de produits mentionnés dans le présent mode d'emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
• Les symboles “ ” et “ ” ne sont pas mentionnés systématiquement dans le présent mode d'emploi.

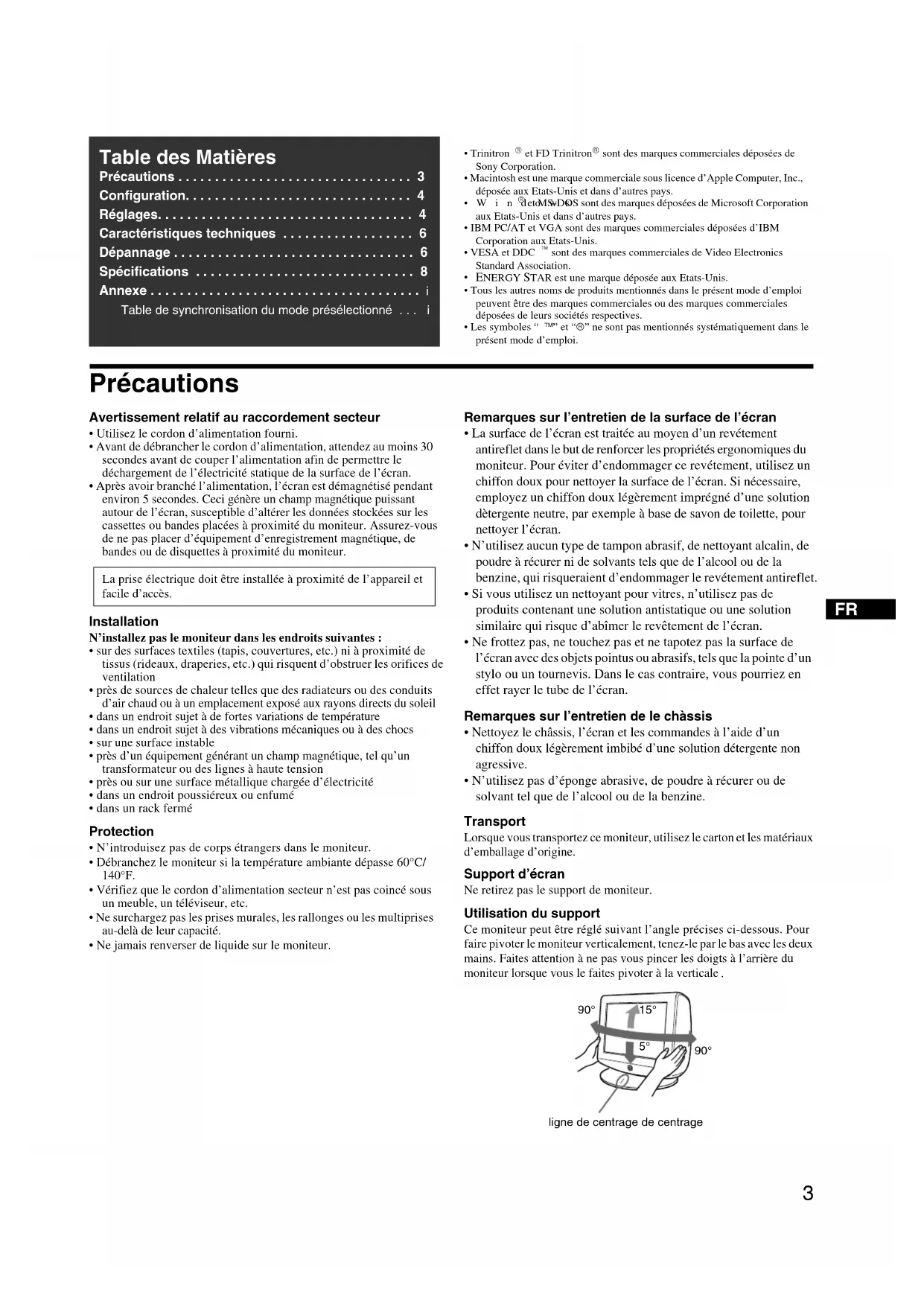

Avertissement relatif au raccordement secteur

Utilisez le cordon d'alimentation fourni. - Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes avant de couper l'alimentation afin de permettre le déchargement de l'électricité statique de la surface de l'écran. - Après avoir branché l'alimentation, l'écran est démagntisé pendant environ 5 secondes. Ceci génère un champ magnétique puissant autour de l'écran, susceptible d'altérer les données stockées sur les cassettes ou bandes placées à proximité du moniteur. Assurez-vous de ne pas placer d'équipement d'enregistrement magnétique, de bandes ou de disquettes à proximité du moniteur.

La prise électrique doit être installée à proximité de l'appareil et facile d'accès.

N'installez pas le moniteur dans les endroits suivants :

• sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies, etc.) qui risquent d'obstruer les orifices de ventilation
• près de sources de chaleur telles que des radiateurs ou des conduits d'air chaud ou à un emplacement exposé aux rayons directs du soleil
• dans un endroit sujet à de fortes variations de température
• dans un endroit sujet à des vibrations mécaniques ou à des chocs
• sur une surface instable
• près d'un équipement générant un champ magnétique, tel qu'un transformateur ou des lignes à haute tension
• près ou sur une surface métallique chargée d'électricité
• dans un endroit poussiéreux ou enfumé - dans un rack fermé

Protection

N'introduisez pas de corps étrangers dans le moniteur. - Débranchez le moniteur si la température ambiante dépasse 60°C/140°F. - Vérifiez que le cordon d'alimentation secteur n'est pas coincé sous un meuble, un téléviseur, etc. - Ne surchargez pas les prises murales, les rallonges ou les multiprises au-delà de leur capacité. - Ne jamais renverser de liquide sur le moniteur.

Remarques sur l'entretien de la surface de l'écran

• La surface de l'écran est traitée au moyen d'un revêtement antireflet dans le but de renforcer les propriétés ergonomiques du moniteur. Pour éviter d'endommager ce revêtement, utilisez un chiffon doux pour nettoyer la surface de l'écran. Si nécessaire, employez un chiffon doux légèrement imbibé d'une solution détergente neutre, par exemple à base de savon doux, pour nettoyer l'écran.
• N'utilisez aucun type de tampon abrasif, de nettoyant alcalin, de poudre à recycler ni de solvants tels que de l'alcool ou de la benzine, qui risqueraient d'endommager le revêtement antireflet.
• Si vous utilisez un nettoyant pour vitres, n'utilisez pas de produits contenant une solution antistatique ou une solution similaire qui risque d'abîmer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs, tels que la pointe d'un stylo ou un tournevis. Dans le cas contraire, vous pourriez en effet rayer le tube de l'écran.

Remarques sur l'entretien du chassis

• Nettoyez le chassin, l’écran et les commandes à l’aide d’un chiffon doux légèrement imbibé d’une solution détergente non agressive. N’utilisez pas d’éponge abrasive, de poudre à récurer ou de solvant tel que de l’alcool ou de la benzine.

Transport

Lorsque vous transportez ce moniteur, utilisez le carton et les matériaux d'emballage d'origine.

Support d'écran

Ne retirez pas le support de moniteur.

Utilisation du support

Ce moniteur peut être réglé suivant l'angle précis ci-dessous. Pour faire pivoter le moniteur verticalement, tenez-le par le bas avec les deux mains. Faites attention à ne pas vous pincer les doigts à l'arête du moniteur lorsque vous le faites pivoter à la verticale.

signe de centrage

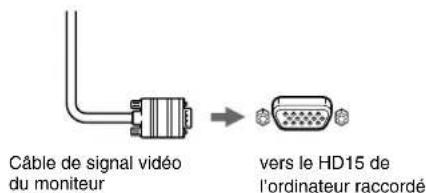

Raccordement à un macintosh ou un ordinateur compatible

Lorsque vous raccordez ce moniteur à un ordinateur Macintosh, utilisez l'adaptateur Macintosh (non fourni), le cas échéant. Raccordez l'adaptateur Macintosh à l'ordinateur avant de brancher le câble.

Configuration des broches du câble de signal vidéo HD 15

N° de broche Signal
1 Rouge
2	Vert (Sync sur Vert)
3	Bleu
4 ID (Masse)
5 DDC (Masse)*
6 Masse Rouge
7	Masse Vert
8	Masse Bleu

N° de broche Signal
9 DDC HOST 5V*
10	Masse
11	ID (Masse)
12	Données bi-directionnelles (SDA)*
13	Sync H
14	Sync V
15	Horloge de données (SCL)*

• DDC (Display Data Channel) est une norme de VESA.

2 Mettez le moniteur et l'ordinateur sous tension

1 Raccordez le cordon d'alimentation au moniteur puis appuyez sur l'interrupteur (alimentation) afin de mettre le moniteur sous tension. 2 Mettez l'ordinateur sous tension.

Vous n'avez pas besoin de pilotes spécifiques

Ce moniteur est conforme à la norme Plug & Play "DDC" et détecte automatiquement l'ensemble des informations relatives au moniteur. Il n'est pas nécessaire d'installer un pilote ou un gestionnaire supplémentaire sur l'ordinateur. Lorsque vous mettez votre ordinateur sous tension pour la première fois, après l'avoir raccordé au moniteur, il est possible que l'Assistant d'installation de nouveau matériel apparaisse à l'écran. Dans ce cas, suivez les instructions affichées. Le moniteur Plug & Play approprié est sélectionné automatiquement, vous permettant ainsi de l'utiliser.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo.
• Vérifiez l'alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo.

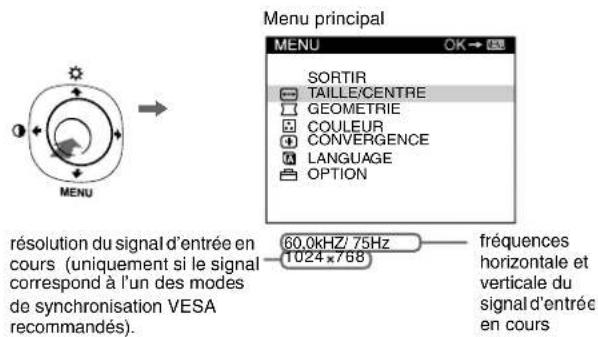

Navigation dans le menu

Appuyez au centre du joystick pour afficher le menu principal.

Déplacez le joystick ↓/↑ pour mettre en surbrillance le menu principal que vous souhaitez régler, puis appuyez au centre du joystick.

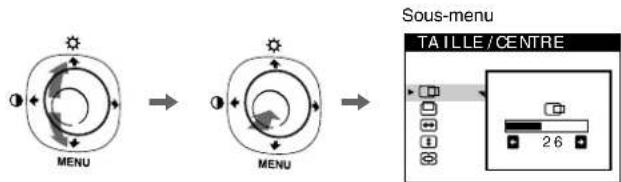

3 Déplacez le joystick ↓/↑ pour mettre en surbrillance le sous-ménue que vous souhaitez régler. Déplacez ensuite le joystick / - pour procéder aux réglages.

Réglage de la luminosité et du contraste

Vous pouvez modifier la luminosité et le contraste à l'aide du menu LUMINOSITE/CONTRASTE. Ces réglages s'appliquent à tous les signaux d'entrée.

1 Déplacez le joystick dans l'une des directions pour afficher le menu LUMINOSITE/CONTRASTE. 2 Déplacez le joystick vers ↓/↑ pour régler la luminosité (♀) et vers ←/→ pour régler le contraste (♂).

Remarque

Si vous régalez la luminosité et le contraste sur "0", l'image disparaît et plus aucune image ne s'affiche.

Réglages du menu d'écran

Icônes du menu principal et éléments de réglage		Icônes du sous-menu et éléments de réglage
	Réglage de la taille ou du centrage de l' image*1	□	Position horizontalale
		□	Taille horizontalale
		□	Position verticalale
		□	Taille verticalale
		□	Agrandissement/Réduction
	Réglage de la forme de l' image	□	Rotation de l' image*2
		□	Étretrement ou contraction des côtés de l' image*1
		□	Déplacement des bords de l' image vers la droite ou la gauche*1
		□	Réglage de la largeur de l' image en haut de l'écran*1
		□	Déplacement de l' image vers la droite ou la gauche en haut de l'écran*1
	Réglage de la couleur de l' image*2	Voir " : pour régler la couleur de l' image".
	Réglage de la convergence*2	□	Décalage horizontal des ombres rouges ou bleues
		□	Décalage vertical des ombres rouges ou bleues
	Sélection de la langue	Sélection de la langue du menu d'écran*3
	Réglages supplémentaires	□	DEMAGNET : démagnétise le moniteur.
		□	RéGLAGE MOIRE : réduit le moirage*4
		□+	Voir "Réinitialisation des réglages".
		□-	Protection des données de réglage (VERROU MENU)*5

1 Ce réglage est effectif pour le signal d'entrée courant. 2 Ce réglage est effectif pour tous les autres signaux d'entrée. Menu de langues - ENGLISH : Anglais - NEDERLANDS : Néerlandais - FRANCAIS - SVENSKA : Suédois - DEUTSCH : Allemand - : Russe - ESPANOL : Espagnol - : Japonais - ITALIANO : Italien

* Exemple de moiré

* Seul le commutateur (d'alimentation), SORTIR et OM (VERROU MENU) fonctionnent.

Pour régler la couleur de l'image

Les paramètres COULEUR permettent de régler la température des couleurs de l'image en changeant le niveau de couleur des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsqu'elle est élevée. Ce réglage s'avère pratique pour faire correspondre les couleurs du moniter aux couleurs d'une image imprimée.

Éléments de réglage

Vous pouvez sélectionner une température des couleurs prédéfinie, à savoir 5000K ou 9300K. Le réglage par défaut est 9300K.

Si nécessaire, vous pouvez affiner le réglage de la couleur en sélectionnant.

L'option REINITIALISATION permet d'effacer vos réglages personnalisés. Pour rétablir les réglages effectués en usine, procédez comme suit.

Réinitialisation du réglage du signal d'entrée du courant

Déplacez le joystick →.

Réinitialisation du réglage de tous les signaux d'entrée

Tenez le joystick → pendant 2 secondes.

Remarque

Lorsque "réinitialisation des réglages pour tous les signaux d'entrée" est activée, la sélection de la langue personnalisée revient automatiquement sur la langue par défaut : l'anglais.

Modes préréglés et personnalisés

Lorsque le moniteur reçoit un signal d'entrée, il compare automatiquement le signal à l'un des modes préréglés en usine memorisés afin de fournir une image de haute qualité (voir le tableau de modes prédéfinis (Preset mode timing table) page i). Pour les signaux d'entrée qui ne correspondent à aucun mode préréglé en usine, la technologie Multiscan numérique intégrée à ce moniteur permet d'afficher une image claire à l'écran pour toutes les synchronisations de la plaque de fréquence du moniteur (Pour A240 horizontal: 30 - 70kHz, vertical: 48- 120Hz et pour A440 horizontal: 30 - 96kHz vertical: 48 - 170Hz). Si l'image est réglée, les données de réglage sont memorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Si le moniteur ne reçoit aucun signal en provenance de l'ordinateur, il réduit automatiquement sa consommation d'énergie de la façon suivante.

Mode d'alimentation	Consommation électriche		indicateur (alimentation)
	A240	A440
fonctionnement normal	≤ 100 W	≤ 130 W	vert
inactif*	≤ 3 W ≤ 3 W orange
hors tension	0 W (environ)	0 W (environ)	désactivé

• Lorsque votre ordinateur est en mode inactif, l'indication MONITEUR EN MODE D'ECONOMIE D'ENERGIE apparait à l'écran si vous appuyez sur une touche quelconque du moniteur. Après quelques secondes, le moniteur repasse en mode d'économie d'énergie.

Aucune image

Si l'indicateur (alimentation) est éteint

Assurez-vous que le cordon d'alimentation est raccordé correctement. - Vérifiez que l'interrupteur (alimentation) est en position activée (on). L'indicateur (alimentation) est allumé en orange - Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les prises sont complètement enfichées. - Vérifiez que les broches du connecteur d'entrée vidéo HD15 ne sont pas pliées ni enfoncées. Assurez-vous que l'ordinateur est sous tension. L'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur une touche ou de déplacer la souris. - Vérifiez que la carte graphique est bien insérée dans le connecteur de bus approprié.

Si l'indicateur (alimentation) est vert ou orange clignotant

• Utilisez la fonction d'auto-diagnostic.

L'image scintille, sautille, oscille ou est brouillée

• Isolez et supprimez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des éclairages fluorescents ou des téléviseurs.
• Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.
• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.
• Faites pivoter le moniteur de 90^ vers la gauche ou la droite.
• Vérifiez le réglage ajust pour le moniteur dans le mode d'emploi de votre carte graphique. Assurez-vous que le mode graphique et la fréquence du signal d'entrée sont pris en charge par ce moniteur (voir le tableau de modes prédéfinis (Preset mode timing table) page i). Même si la fréquence est comprise dans la plage appropriée, il est possible que certaines cartes graphiques aient une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.
• Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.

• Ce moniteur possède un mode de luminance élevé : par conséquent, il est possible que les petits caractères n'apparaissent pas clairement lorsque le moniteur reçoit des signaux d'une résolution supérieure à 1280 - 1024. Dans ce cas, abaissez le contraste du moniteur ou le niveau de résolution de l'ordinateur.
• Ajustez la luminosité et le contraste.
• Démagnétisez le moniteur.
• Réduisez le moirage au maximum.

Des images fantômes apparaissent

N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo. - Vérifiez que toutes les fiches sont bien connectées dans leurs prises respectives.

L'image n'est pas centrée ou est détaillée incorrecte

• Ajustez la taille ou le centre. Veuillez noter que pour certains signaux d’entrée et/ou cartes graphiques, il est possible que l’image ne remplisse pas totalement la surface de l’écran.
• Juste après la commutation de l'interrupteur d'alimentation, le réglage correct de la taille et du centrage peut prendre un certain temps.

Les bords de l'image sont incurvés

• Réglez la géométrie.

Un motif ondulatoire ou elliptique (moiré) est visible

• Réduisez le moirage au maximum.
• Changez le motif de votre bureau.

Les couleurs ne sont pas uniformes

• Démagnétisez le moniteur.* Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du moniteur, il est possible que les couleurs perdent leur uniformité.

Le blanc n'est pas blanc

• Réglez la température des couleurs.

Les touches du moniteur ne fonctionnent pas (o-t apparait à l'écran)

• Si la fonction de verrouillage des commandes est réglée sur ACTIF, régalez-la sur INACTIF.

Les bords des lettres et des lignes sont soulignés d'une ombre rouge ou bleue

• Réglez la convergence.

Un bourdonnement est audible juste après la mise sous tension

• Il s'agit du son provoque par le cycle de démagnetisation automatique. Lorsque le moniteur est mis sous tension, il est automatiquement démagnetisé pendant 5 secondes.
• Si un deuxième cycle de démagnetisation est nécessaire, attendez au minimum 20 minutes pour un résultat optimal. Un bourdonnement peut être audible, eci est normal.

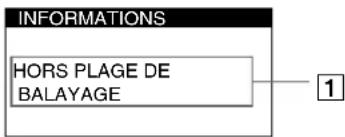

1 Si "hors PLAGE de balayage" s'affiche :

Indique que les spécifications du moniteur ne prennent pas le signal d'entrée en charge. Reportez-vous aux remèdes suivants.

Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et ajustez la plage de fréquence comme suit.

POUR A240

Horizontale: 30 - 70kHz Vertical: 48 - 120Hz

POUR A440

Horizontale: 30 - 96kHz Vertical: 48 - 170Hz

1SI “PAS ENTREE VIDEO” S'affiche:

Indique qu'aucun signal n'est entré. Reportez-vous aux remèdes suivants.

• Vérifiez si le câble de signal vidéo est correctement raccordé et si toutes les fiches sont bien insérées dans les prises.
• Vérifiez si les broches du connecteur d'entrée vidéo HD15 ne sont pas tordues ni enfoncées.
• Vérifiez si le commutateur d'alimentation de l'ordinateur est réglé sur "on".
• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus appropriée.

1 Si "moniteur en mode d'economie d'energie" s'affiche:

Indique que l'ordinateur est en mode d'économie d'énergie. Ce message est uniquement affiché lorsque votre ordinateur est en mode d'économie d'énergie et que vous appuyez sur l'une des touches du moniteur. Reportez-vous aux remèdes suivants.

• Essayez d'appuyer sur une touche ou de déplacer la souris.
• Vérifiez si le commutateur d'alimentation de l'ordinateur est réglé sur "on".
• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus appropriée.

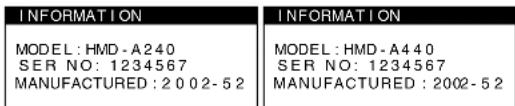

Affichage de l'identification du moniteur, du numéro de série et de la date de fabrication.

Pendant que le moniteur reçoit un signal vidéo, appuyez sur le joystick et maintenez-le enfoncé pendant au moins cinq secondes afin d'afficher les informations relatives au moniteur.

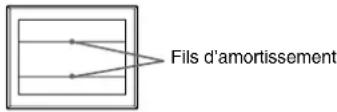

Si des lignes fines apparaissent à l'écran (fils d'amortissement)

Ces lignes ne constituent aucunement un dysfonctionnement ; elles sont dues à l'utilisation du tube image Trinitron sur ce moniteur. Ces lignes sont en fait l'ombre des fils d'amortissement employés pour stabiliser la grille d'ouverture. Cette grille est un composant essentiel qui rend le tube d'image Trinitron unique en laissant passer une plus grande quantité de lumière vers l'écran, permettant ainsi d'obtenir une image plus lumineuse et plus détaillée.

Fonction d'auto-diagnostic

Ce moniteur est équipé d'une fonction d'auto-diagnostic. En cas de problème avec le moniteur ou l'ordinateur, rien n'est affiché à l'écran et l'indicateur (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur (alimentation) est allumé en orange, l'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur une touche ou de déplacer la souris.

Si l'indicateur (alimentation) s'allume en vert

1. Débranchez le câble d'entrée vidéo ou mettez l'ordinateur raccordé hors tension. 2. Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors tension, puis sous tension. 3. Déplacez le joystick dans le sens → pendant 2 secondes.

Si les quatre barres de couleurs apparaissent (blanc, rouge, vert et bleu), le moniteur ne fonctionne correctement. Reconnectez les câbles d'entrée vidéo. Réglez la luminosité et le contraste, puis vérifiez le moniteur. Si le défaut n'a pas disparu, vérifiez l'état de l'ordinateur. Si les barres de couleur n'apparaissent pas, il est possible que le moniteur ne fonctionne pas normalement. Informez votre revendeur Sony/agréé de l'état du moniteur.

Eteignez puis rallumez le moniteur.

Si l'indicateur (alimentation) est allumé en vert, le moniteur fonctionne correctement.

Si l'indicateur (alimentation) clignote toujours, il est possible que le moniteur ne fonctionne pas normalement. Comptez le nombre de secondes entre les clignotements orangés de l'indicateur (alimentation) et informez votre revendeur Sony agréé de l'état du moniteur. Notez soigneusement le modèle et le numéro de série du moniteur. Notez également la marque et le modèle de l'ordinateur et de la carte graphique.

HMD-A240

Tube cathodique Ouverture de grille de 0,24 mm

(centrale)

17 pouces mesures en diagonale

Déflexion de 90 degrés.

Trinitron FD

Taille d'image affichée

Environ 327.243 mm (L/H)

(127/8 · 95/8 pouces)

Image affichée Environ 406 mm (16 pouces)

Résolution

Maximum Horizontale: 1280 points

Verticale : 1024 lignes

Recommandée Horizontale: 1024 points

Verticale: 768 lignes

Zone d'image standard

Environ 312 234mm (l/h)

(123/8 · 91/4 pouces)

Fréquence de déflexion

Tension/courant d'entrée

100-120V, 50-60Hz Max. 1,7A

Consommation électrique

Environ 100 W

Température d'utilisation

10°C à 40°C

Dimensions : Environ 422

(16 5/8 · 17 1/8 · 16 1/2 pouces)

Masse Environ 18 kg (39,1 livres)

2B/DDC2Bi

GTF

Accessoires fournis Cordon d'alimentation (1)

Carte de garantie (1)

Le présent mode d'emploi

HMD-A440

Tube cathodique Ouverture de grille de 0,24 mm

(centrale)

19 pouces, mesures en diagonale

Déflexion de 90 degrés.

Trinitron FD

Taille d'image affichée

Environ 365 274mm (l/h)

(143/8 · 107/8 pouces)

Image affichée Environ 456 mm (18 pouces)

Résolution

Maximum Horizontale : 1920 points

Verticale : 1440 lignes

Recommandée Horizontale : 1280 points

Verticale : 1024 lignes

Zone d'image standard

Environ 352 × 264 mm (L/h)

(137/8 · 103/8 pouces)

Fréquence de déflexion

Horizontale:30a96kHz

Verticale: 48 à 170 Hz

Tension/courant d'entrée

100 - 120 V, 50 - 60 Hz, Max.

Consommation électrique

Environ 130 W

Température d'utilisation

10°C à 40°C

Dimensions Environ 461,

(18' / 8 · 19' / 8 · 18' / 2 pouces)

Masse Environ 26 kg (57)

2B/DDC2Bi

GTF

Accessoires fournis Cordon d'alimentation (1)

Carte de garantie (1)

Le présent mode d'emploi

• Conditions de synchronisation horizontale et verticale recommandées
• La largeur de synchronisation horizontale doit être supérieure à 1,0 µsec.
• La largeur de suppression horizontale doit être supérieure à 3,0 µsec.
• La largeur de suppression verticale doit être supérieure à 500 µsec.

La conception et les spécifications sont sujettes à modifications sans préavis.

Indices

Precauciones 3

Configuration 4

Ajustes 4

Caractéristiques 6
