CPDE200 - Autres accessoires informatique SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur CRT 17 pouces
Marque	Sony
Modèle	CPD-E200
Diagonale de l'écran	17 pouces (43,2 cm)
Type de tube	Trinitron FD à grille d'ouverture
Pas de grille	0,24 mm (central)
Dimensions (L x H x P)	404 x 413,5 x 419,5 mm
Poids	20 kg
Alimentation	100-240 V CA, 50-60 Hz, 1,7 A max
Consommation électrique (normal)	≤ 120 W
Consommation en veille (sommeil profond)	≤ 3 W
Fréquence horizontale	30 – 85 kHz
Fréquence verticale	48 – 120 Hz
Résolution maximale	1600 x 1200 pixels
Résolution recommandée	1024 x 768 à 85 Hz
Connecteurs d'entrée	1 x HD15 (VGA), 1 x AC IN
Fonctions OSD	Luminosité, contraste, centrage, taille, zoom, géométrie, couleur, convergence, langue, options (démagnétisation, moiré, position menu, verrouillage)
Économie d'énergie	VESA DPMS, ENERGY STAR, NUTEK (veille, sommeil, sommeil profond)
Accessoires fournis	Cordon d'alimentation, disquette d'information Windows, carte de garantie, notice d'utilisation
Entretien de l'écran	Nettoyer avec un chiffon doux ; éviter produits antistatiques ou abrasifs
Sécurité	Ne pas obstruer les orifices de ventilation ; éviter sources de chaleur, champs magnétiques et surfaces instables
Normes	MPR II, FCC, UL LISTED/CSA LABELLED
Fonctions spéciales	Autodiagnostic, support pivotant (réglage horizontal/vertical)

FOIRE AUX QUESTIONS - CPDE200 SONY

Comment régler la luminosité et le contraste ?

Déplacez la manette de commande dans n'importe quel sens pour afficher le menu LUMINOSITE/CONTRASTE. Utilisez les mouvements haut/bas pour la luminosité et gauche/droite pour le contraste. Le menu disparaît automatiquement après 3 secondes.

Comment centrer l'image à l'écran ?

Appuyez au centre de la manette pour afficher le MENU principal. Sélectionnez CENTRE, puis utilisez les mouvements haut/bas pour choisir le réglage horizontal ou vertical, et gauche/droite pour ajuster le centrage.

Que faire si aucune image n'apparaît ?

Vérifiez que le cordon d'alimentation et le câble vidéo sont correctement branchés. Si le message PAS ENTREE VIDEO s'affiche, assurez-vous que le câble est fermement connecté. Si MONITEUR EN MODE D'ECONOMIE D'ENERGIE apparaît, appuyez sur une touche du clavier de l'ordinateur. Si l'indicateur d'alimentation est orange, l'ordinateur est en veille.

Que signifient les messages d'erreur à l'écran ?

HORS PLAGE DE BALAYAGE : le signal d'entrée n'est pas supporté (fréquence hors plage). PAS ENTREE VIDEO : aucun signal vidéo détecté. MONITEUR EN MODE D'ECONOMIE D'ENERGIE : l'ordinateur est en mode d'économie d'énergie. Consultez la section 'Symptômes et remèdes' pour plus de détails.

Comment démagnétiser manuellement l'écran ?

Accédez au menu OPTION depuis le MENU principal, sélectionnez DEGAUSS (démagnétisation) et déplacez la manette vers la droite. L'écran sera démagnétisé pendant environ 5 secondes. Si nécessaire, attendez 20 minutes avant une seconde démagnétisation.

Comment régler la convergence pour éliminer les ombres rouges/bleues ?

Depuis le MENU principal, choisissez CONV (convergence). Utilisez les mouvements haut/bas pour sélectionner le réglage horizontal ou vertical, puis gauche/droite pour aligner les couleurs. Les ombres autour des lettres et lignes devraient disparaître.

Comment verrouiller les commandes du moniteur ?

Dans le menu OPTION, sélectionnez MENU VERROUILLE et réglez-le sur ON. Seuls le commutateur d'alimentation et le paramètre SORTIR restent accessibles. Pour déverrouiller, répétez l'opération et choisissez OFF.

Que sont les fines lignes horizontales visibles sur l'écran ?

Ces lignes sont les fils d'amortissement des moniteurs Trinitron. Ils sont normaux et aident à stabiliser la grille d'ouverture. Ils sont plus visibles sur un fond clair. Ce n'est pas un défaut.

Comment réinitialiser tous les réglages du moniteur ?

Pour réinitialiser uniquement le signal d'entrée actuel, appuyez sur la touche RESET quand aucun menu n'est affiché. Pour tous les signaux, maintenez la touche RESET enfoncée pendant au moins deux secondes. La langue et le verrouillage ne sont pas réinitialisés.

Quelles résolutions et fréquences sont supportées ?

Le moniteur prend en charge une résolution maximale de 1600 x 1200 et une résolution recommandée de 1024 x 768 à 85 Hz. Les fréquences horizontales vont de 30 à 85 kHz et verticales de 48 à 120 Hz. Pour Windows 95/98, installez la disquette d'information fournie pour une configuration Plug & Play optimale.

MODE D'EMPLOI CPDE200 SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrémement basses (ELF).

Hinweis

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet apparéil est export* aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et replissant les conditions suivantes:

SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

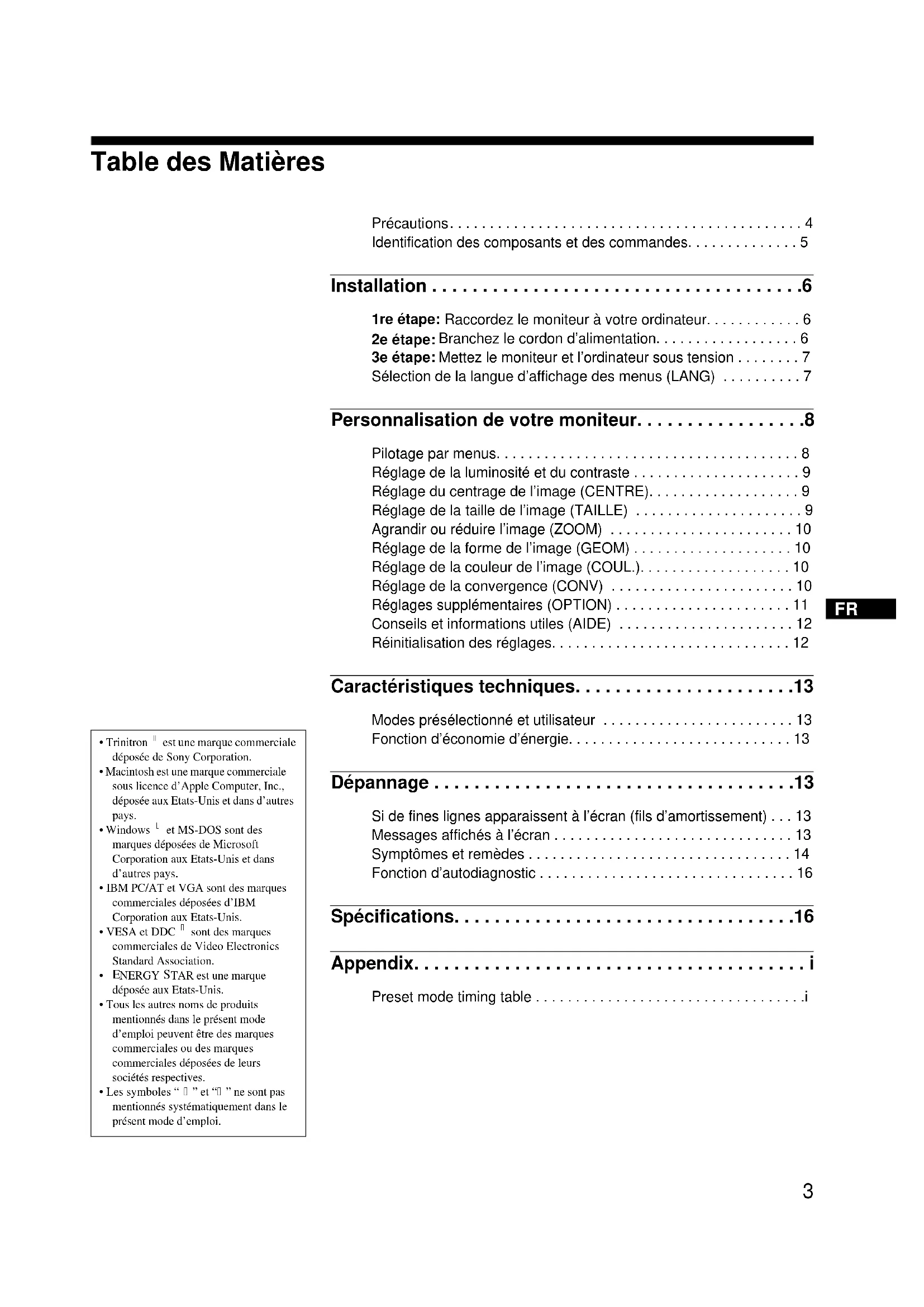

Identification des composants et des commandes. 5

Installation 6

1re étape: Raccordez le moniteur à votre ordinateur. 6

2e etape: Branchez le cordon d'alimentation. 6

3e etape: Mettez le moniteur et l'ordinateur sous tension 7

Selection de la langue d'affichage des menus (LANG) 7

Personnalisation de votre moniteur. 8

Pilotage par menus. 8

Réglage de la luminosité et du contraste 9

Réglage du centrage de l'image (CENTRE). 9

Réglage de la taille de l'image (TAILLE) 9

Agrandir ou réduire l'image (ZOOM) 10

Réglage de la forme de l'image (GEOM) 10

Réglage de la couleur de l'image (COUL). 10

Réglage de la convergence (CONV) 10

Réglages supplémentaires (OPTION) 11

Conseils et informations utiles (AIDE) 12

Réinitialisation des réglages. 12

Caracteristiques techniques. 13

Modes présélectionné et utilisateur 13

Fonction d'économie d'énergie. 13

Dépannage 13

Si de fines lignes apparaissent à l'écran (fils d'amortissement) 13

Messages affichés à l'écran 13

Symptômes et remèdes 14

Fonction d'autodiagnostic 16

Specifications. 16

Appendix.

Preset mode timing table

Trinitron est une marque commerciale déposée de Sony Corporation.

Macintosh est une marque commerciale sous licence d'Apple Computer, Inc., déposée aux États-Unis et dans d'autres pays.

• Windows - et MS-DOS sont des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

• IBM PC/AT et VGA sont des marques commerciales déposées d'IBM Corporation aux Etats-Unis.

VESA et DDC sont des marques commerciales de Video Electronics Standard Association.

• ENERGY STAR est une marquee déposée aux Etats-Unis.

Tous les autres noms de produits mentionnés dans le present mode d'emploi peuvent etre des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.

• Les symboles " [ ] et " [ ] ne sont pas mentionnés systématiquement dans le现行 mode d'emploi.

Précautions

Avertissement sur le raccordement à la source d'alimentation

• Utilisez le cordon d'alimentation fourni. Si vous utilisez un cordon d'alimentation différent, assurez-vous qu'il est compatible avec votre tension d'alimentation secteur locale.

Pour les clients aux Etats-Unis

Si vous n'utilise pas le cordon d'alimentation approprié, ce monitér ne sera pas conforme aux normes FCC en vigueur.

Exemple de types de fiches

pour 100 à 120 V CA

pour 200 à 240 V CA

• Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d'alimentation de manière à permettre la décharge de l'électricité statique à la surface de l'écran.
• Àprous que le courant a eté branché, l'écran est demagnétisé pendant environ 5 secondes. Cela génére un puissant champ magnétique autour de l'encadrement metallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximite. Placez ces systèmes d'enregistrement magnétique, bandes et disquettes à l'écart du monitér.

L' apparciel doit etre instalé a proximé d'une prise murale aisément accessible.

Installation

N'installez pas le monieur dans les endroits suivants:
- sur des surfaces molles (moquette, nappe, etc.) ou à proximé de tissus (rideaux, tentures, etc.) qui risquent d'obstruer les orifices de ventilation
- à proximé de sources de chaleur comme des radiateurs ou des conduits d'air, ni dans un endroit directement exposé au rayonnement solaire
- sujet à de fortes variations de température
- soumis à des vibrations ou à des choes mécaniques
surune surface instable
- à proximé d'appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension
- à proximé de ou sur une surface métallique chargée électriquement

Entretien

• Nettoyez l'écran à l'aide d'un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n'utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l'écran.
• Ne frotte pas, ne touche pas et ne tapotez pas la surface de l'écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.
• Nettoyez le chassin, le panneau et les commandes à l'aide d'un chiffon doux légerement impregné d'une solution détergente neutr. N'utilisez jamais de tampons abrasifs, de poudre à recycler ou de solvants tels que de l'alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d'emballage et les matériaux de conditionnement d'origine.

Utilisation du support pivotant

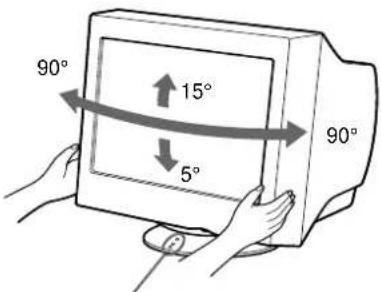

Ce moniteur peut être régla suivant les angles précisés ci-dessous. Pour localiser le centre du rayon de pivotement du moniteur, alignez le centre de l'écran du moniteur sur les points de centrage du support.

Pour faire pivoter le moniteur horizontallyment ou verticallement, saississez-le des deux mains par la base. Veillez a ne pas vous coincer les doigs à l'arrête du moniteur lorsque vous le faites pivoter verticallement.

Points de centrage

Identification des composants et des commandes

Pour plus de détails, reportez-vous au pages indiquées entre parentheses.

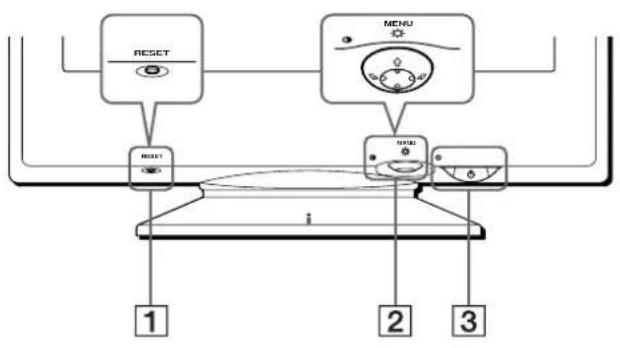

1 Touche RESET (réinitialisation) (page 12)

Cette touche réinitialise les réglages aux valeurs par défaut.

2 Manette de commande (page 9)

La manette de commande sert à afficher le menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

3 Commutateur et indicateur (alimentation) (pages 7, 13, 16)

Cette touche met le moniteur sous et hors tension. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

ArrièreAvant

4 Connecteur AC IN (page 6)

Ce connecteur assure l'alimentation du moniteur.

5 Connecteur d'entrée video (HD15) (page 6)

Ce connecteur assure l'entrée des signaux video RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal
1 Rouge
2	V	c	r	t
	(Synchronisation sur le vert)
3	B	I	e	u
4 ID (masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse blcu
9	-
10 Masse
11 ID (masse)
12 Données bidirectionnelles (SDA)*
13 Synchro H
14 Synchro V
15 Données d'horloge (SCL)*

• DDC (Display Data Channel) est une norme de VESA.

Installation

Avant de mettre ce monitreur en service, vérifie si tous les accessoires suivants se trouvent bien dans le carton:

Cordon d'alimentation (1)
- Windows Monitor Information Disk (1)
- Carte de garantie (1)
- Remarques sur l'entretien de la surface de l'écran (1)
- Ce mode d'emploi (1)

1re étape: Raccordez le moniteur à votre ordinateur

Mettez le moniteur et l'ordinateur hors tension avant de proceder au raccordement.

Remarque

Ne touchez pas les broches du connecteur de cable video, car vous risqueriez de les plier.

Raccordement à un PC/AT IBM ou à un ordi-nateur compatible

Raccordement à un ordinateur Macintosh ou compatible

Vouavesbecoind'unadaptateurMacintosh(nonfourni).

Macintosh ou ordinateur compatible

2e étape: Branchez le cordon d'alimentation

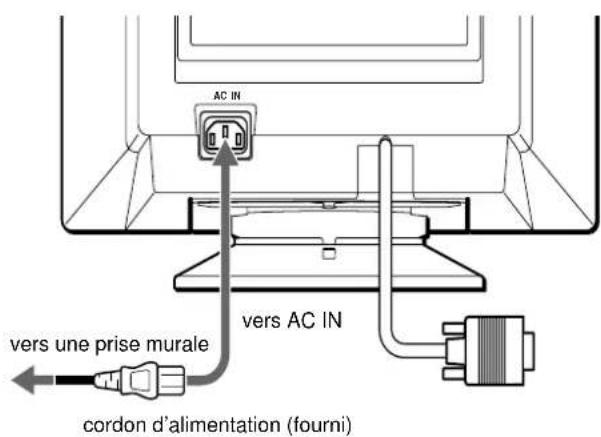

Le moniteur et l'ordinateur étant hors tension, branchez d'abord le cordon d'alimentation sur le moniteur et ensuite sur une prise murale.

3e étape: Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension et puis l'ordinateur.

L'installation de votre moniteur est à présent terminée.

Si nécessaire, utilisez les commandes du moniter pour régler l'image.

Si aucune image n' apparait à l'écran

Vérificz si le monitcur est correctement raccardé à l'ordinateur.
- Si l'indication PAS ENTREE VIDEO apparait à l'écran, vérifie si le cable de signal video est correctement connecté et que est correctement connecté et que toutes les fiches sont fermment introduites dans les prises.
- Si l'indication MONITEUR EN MODE D'ECONOMIE D'ENERGIE apparait a I'ecran, essayez d'appuyer sur une touche quelconque du clavier de I'ordinateur.
- Si vous remplacez un ancien monitreur par ce modele et si l'indication HORS PLAGE DE BALAYAGE apparait a l'écran, rebranchez l'ancien monitreur. Ajustez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontalie soit comprise entre 30 et 85kHz et la fréquence verticalie entre 48 et 120Hz .

Pour plus d'informations sur les messages affichés à l'écran, reportez-vous à la section "Symptômes et remedies" à la page 14.

Pour les clients utilisant Windows 95/98

Pour maximaliser le potentiel de votre monitreur, installez sur votre ordinateur le nouveau fichier d'informations modèle depuis la disquette Windows Monitor Information Disk.

Ce moniter est conforme à la norme Plug & Play "VESA DDC". Si vous PC/carte graphique est conforme à la norme DDC, Sélectionnez "Plug & Play Monitor (VESA DDC)" ou la désignation de ce moniter comme type de moniter dans le "Control Panel" de Windows 95/98. Si vous PC/carte graphique a des difficultés à communiquer avec ce moniter, chargez la disquette Windows Monitor Information Disk et Sélectionnez la désignation de ce moniter comme type de moniter.

Pour les clients utilisant Windows NT4.0

L'installation du moniteur sous Windows NT4.0 est différente de Windows 95/98 et n'implique pas la selection du type de moniteur. Reportez-vous au mode d'emploi de Windows NT4.0 pour plus de détails sur le réglage de la résolution, le taux de ré génération et le nombre de couleurs.

Réglage de la résolution du moniteur et du nombre de couleurs

Ajustez la résolution du moniteur et le nombre de couleurs en vous reférant au mode d'emploi de votre ordinateur. Le nombre de couleurs peut varier selon vos reordinateur ou votre carte video. Le réglage de la palette de couleurs et le nombre réel de couleurs seprésentent comme suit:

High Color (16 bit) 65.536 couleurs
True Color (24 bit) → environ 16,77 millions de couleurs En mode True Color (24 bits), la vitesse peut etre inférieure

Sélection de la langue d'affichage des menus (LANG)

Les écrans de menu peuvent être affichés en français, anglais, allemand, espagnol, italien, neerlandais, suédois, russe et japonais. La sélection par défaut est l'anglais.

1 Appuyez au centre de la manette de commande.

Voir page 9 pour plus d'informations sur l'utilisation de la manette de commande.

2 Déplacez la manette de commande de façon àmettre 1ANG en evidence et appuyez à nouveau au centre de la manette de commande.

3 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour sélectionner une langue.

• ENGLISH: Anglais
  FRANÇAIS
• DEUTsCH: Allcmand
• ESPANOL: Espagnol
  ITALIANO: Italien
• NEDERLANDS: Néerlandais
  SVENSKA: Sucdois
  ·：RMSCKN
  ·：本ais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se refère automatiquement au bout de 30 secondes environ.

Pour restaurer l'anglais

Appuyez sur la touche RESET pendant que le menu LANGUAGE est affché à l'écran.

Personnalisation de votre moniteur

Vos pouvez effectuer de multiples réglages sur votre monitre à l'aide des écans de menu.

Pilotage par menus

Appuyez au centre de la manette de commande pour afficher le MENU principal à l'écran. Voir page 9 pour plus d'informations sur l'utilisation de la manette de commande.

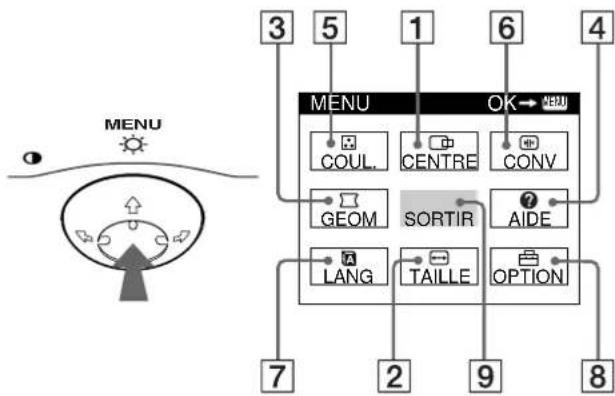

Utilisez la manette de commande pour selectionner l'un des menus suivants.

1 CENTRE (page 9)

Selectionne le menu CENTRE pour regler le centrage de I'image, laaille ou le zoom.

2TAILLE (page 9)

Selectionne le menu TAILLE pour regler la taille de l'image, le centrage ou le zoom.

3 GEOM (page 10)

Selectionne le menu GEOM pour regler la rotation et la forme de l'image.

4 AIDE (page 12)

Selectionne le menu AIDE pour afficher des conseils et informations utiles concernant ce moniteur.

COUL. (page 10)

Selectionne le menu COUL, pour regler la température de couleur de l'image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

6 CONV (page 10)

Selectionne le menu CONV pour regler la convergence horizontale et verticale de I'image.

7 LANG (page 7)

Selectionne LANG pourCHOISIR la langue d'affichage des menus.

8 OPTION (page 11)

Selectionne OPTION pour regler les options du monitre. Les options comprennet:

• demagnetisation de l'ecran
• réglage du niveau de suppression du moiré
• changement de la position des écrans de menu
• verrouillage des commandes

9 SORTIR

Selectionne SORTIR pour quitter le menu.

■ Affichage du signal d'entrée en cours

Les fréquences horizontal et verticale du signal d'entrée actuel sont affichées dans le MENU principal. Si le signal correspond à l'un des modes préselectionnés de ce moniteur, la résolution est également affichée.

Utilisation de la manette de commande

1 Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher le MENU principal sur l'écran.

2 Sélectionnez le menu que vous voulez régler.

Mettez en evidence le menu de votre可以选择 en déplacant la manette de commande vers l'arrière pour monter (↑), vers l'avant pour descendre (↓) et vers la gauche (←) ou vers la droite (→) pour vous déplacer létalement.

ARRIERE

3 Reglez le menu.

Déplacez la manette de commande vers la gauche (←) ou la droite (→) pour effectuer le réglage.

4 Quittez le menu.

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se refère automatiquement au bout de 30 secondes environ.

Réinitialisation des réglages

Appuyez sur la touche RESET. Voir page 12 pour plus d'informations sur la réinitialisation des réglages.

RESET

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectuels au moyen d'un menu LUMINOSITE/CONTRASTE séparé.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux entrants.

1 Déplacez la manette de commande dans n'importe quel sens.

Le menu LUMINOSITE/CONTRASTE apparait a I'ecran.

2 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour régler la luminosité (1), et vers la gauche ou la droite ←→ pour régler le contraste (3).

Le menu disparait automatique au bout d'environ 3 secondes.

Réglage du centrage de l'image (CENTRE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparait a l'ecran.
2 Déplacez la manette de commande pourmettre CENTRE en evidence et appuyez a nouveau au centre de la manette de commande.

Le menu TAILLE/CENTRE apparait à l'écran.

3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ afin de sélectionner pour le réglage horizontal ou pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour régler le centrage.

Réglage de la taille de l'image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande.
Le MENU principal apparait à l'écran.
2 Déplacez la manette de commande pourmettre TAILLE en évidence et appuyez à nouveau au centre de la manette de commande.

Le menu TAILLE/CENTRE apparait a I'ecran.

3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ afin de selectionner pour le réglage horizontal ou pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour régler la taille.

Agrandir ou réduire l'image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande.
Le MENU principal apparait à l'écran.
2 Déplacez la manette de commande pourmettre TAILLE ou CENTRE en evidence et appuyez a nouveau au centre de la manette de commande. Le menu TAILLE/CENTRE apparait a l'ecran.
3 Déplacez la manette de commande vers le haut ou le bas ↓/↑ afin de selectionner (zoom), et déplacez-la vers la gauche ou la droite ⇌ → pour agrandir ou réduire l'image.

Remarques

• Le réglage s'arrête lorsqu'la plage de réglage horizontal ou vertical atteint sa valeur limite maximum ou minimum.
  La valeur de réglage horizontal n'est pas affichée dans le menu.

Réglage de la forme de l'image (GEOM)

Les réglages GEOM vous permettent de régler la rotation et la forme de l'image.

Le réglage de la rotation est enregistré dans la mémoire pour tous les signaux d'entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparait a l'écran.
2 Déplacez la manette de commande pourmettre GEOM en evidence et appuyez a nouveau au centre de la manette de commande. Le menu GEOMETRIE apparait a l'ecran.
3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour executer le réglage.

Sélectionnez pour
○	faire pivoter l'image
○	élargir ou rétrécir les côts de l'image
○	décaler les côts de l'image vers la gauche ou la droite
○	régler la largeur de l'image dans le haut de l'écran
○	décaler l'image vers la gauche ou la droite dans le haut de l'écran

Réglage de la couleur de l'image (COUL.)

Les réglages COUL. permettent de régler la température de couleur de l'image en changéant le niveau de couleur du champ de couleur blanc. Les couleurs apparaissent rougeâtres lorsque la température est BASSE et blüâtres lorsqu'elle est élevée. Ce réglage est pratique pour faire correspondre les couleurs du monitcur aux couleurs d'une image imprimée.

Ce réglage est enregistré dans la mémoire pour tous les signaux d'entrée.

1 Appuyez au centre de la manette de commande.
Le MENU principal apparait à l'écran.
2 Déplacez la manette de commande pourmettre COUL. en evidence et appuyez a nouveau au centre de la manette de commande. Le menu COULEUR apparait a I'ecran.
3 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour sélectionner une température de couleur.

Les températures de couleur préselectionnées sont 5000K et 9300K. Comme le réglage par défaut est 9300K, les blancs passent d'une teinte bleuâtre à une teinte rougeâtre lorsque la température est abaisée à 5000K.

4 Si nécessaire, accordez finement la température de couleur.

Vou pouvez selectionner votre propre température de couleur entre 9300K et 5000K.

Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de seLECTIONner . Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour régler la température de couleur.

Réglage de la convergence (CONV)

Les réglages CONV permettent de régler la qualité de l'image en contrôlant la convergence. La convergence est l'alignement des signaux de couleur rouge, vert et bleu.

Si vous voyagez des ombres rouges ou bleues autour des lettres ou des lignes, reglez la convergence.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez au centre de la manette de commande. Le MENU principal apparait à l'écran.
2 Déplacez la manette de commande pourmettre CONV en evidence et appuyez a nouveau au centre de la manette de commande. Le menu CONVERGENCE apparait a I'ecran.
3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ afin de sélectionner pour le réglage horizontal ou pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour régler la convergence.

Réglages supplémentaires (OPTION)

Vou puez Maintenant demagnetiser manuellement le moniteur, regler le niveau de suppression du moiré, changer la position du menu et verrouiller les commandes.

1 Appuyez au centre de la manette de commande.
Le MENU principal apparait à l'écran.
2 Déplacez la manette de commande pourmettre OPTION en évidence et appuyez à nouveau au centre de la manette de commande.
Le menu OPTION apparait à l'écran.
3 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour sélectionner le paramètre de réglage voulu.
Procedez au réglage du paramètre sélectionné en suivant les instructions ci-dessous.

Démagnetisation de l'écran

L'écran du monitreur est automatiquement démagnetisé à la mise sous tension.

Pour démagnetiser manuellement l'écran, déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ afin de selectionner (DEGAUSS). Déplacez ensuite la manette de commande vers la droite →.

L'écran est demagnetisé pendant environ 5 secondes. Si un second cycle de demagnetisation s'avere nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de nouveaux résultats.

Réglage du moiré*

Si des motifs elliptiques ou ondulés apparaissent sur l'écran, réglez le niveau de suppression du moiré.

Pour régler le niveau de suppression du moiré, déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de seLECTIONner (REGLAGE MOIRE). Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ jusqu'à ce que l'effet de moiré soit minimal.

• L'effect de moiré est un type d'intéréference naturelle qui produit de légères lignes ondulées sur l'écran. Il peut résultat d'une interférence entre le motif de l'image à l'écran et la disposition des points du moniteur.

Exemple de moiré

Changement de la position d'affichage des écrans de menu

Changez la position du menu s'il bloque une image à l'écran. Pour changer la position d'affichage des écrans de menu, déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de Sélectionner

• (POSITION H OSD) pour le réglage horizontal ou

(POSITION V OSD) pour le réglage vertical.

Déplacez ensuite la manette de commande vers la gauche ou la droite / pour déplacer le menu.

Verrouillage des commandes

Pour protégé les données de réglage en verrouillant les commandes, déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner (MENU VERROUILLE). Déplacez ensuite la manette de commande vers la droite →, pour sélectionner ON.

Seuls le commutateur (alimentation), et les paramétres SORTIR et DMENU VERROUILLE) du menu OPNON restent opérationnels. Si d'autres paramétres sont scélectionnés, le symbole opparait à l'écran.

Pour désactiver le verrouillage des commandes

Répétez la procédure ci-dessus et reglez OMENU VERROUILLE) sur OFF.

Conseils et informations utiles (AIDE)

Le menu AIDE contient des conseils et informations utiles concernant ce moniteur. Si vous moniteur présente des symptômessemblables à ceux indiqués dans le menu AIDE, suivez les instructions à l'écran pour résoudre le problème. Si les symptômes n'apparaissent pas dans le menu AIDE ou si le problème persiste, voir "Symptômes et remèdes" à la page 14.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparait à l'écran.

2 Déplacez la manette de commande pourmettre AIDE en évidence et appuyez à nouveau au centre de la manette de commande.

Le menu AIDE suivant apparaît à l'écran.

AIDE

RETOURNER AU MENU PRINCIPAL

RESOLUT ION RECOMMANDEE

SCINTILLEMENTS

FINE LIGNE HORIZONTALE

IMAGE DEFORMEE

IMAGE FLOUE

IMAGE DECOLOREE

3 Déplacez la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner une option du menu AIDE et appuyez à nouveau au centre de la manette de commande.

Des instructions ou des informations sur la façon de résoudre le problème apparaissent à l'écran. Les différentes options de ce menu sont expliquées ci-dessous.

RESOLUTION RECOMMANDEE

Si l'image ne remplit pas l'écran jusqu'àux bords ou si l'image apparait trop grande pour l'écran, reglez la résolution sur votre ordinateur en fonction des chiffres disponibles dans le menu. Si le signal d'entrée correspond à l'un des modes préselectionnés de ce moniteur, la résolution et le taux de régénération du signal d'entrée en cours sont affichées.

RESOLUTION ION RECOMMANDEE

RAMENER LA RESOLUTION A 1024X768 A 85Hz AVEC LE PC. LE REGlage ACTUEL EST DE 1280X1024 A 75Hz.

SCINTILLEMENTS

Si I'image scintille, reglez le taux de regénération selon les chiffres indiqués dans le menu. Si le signal d'entrée correspond à l'un des modes préselectionnées de ce moniteur, le taux de régénération du signal d'entrée en cours est affché.

SCINTILLEMENTS

REGLER TAUX DE REGENERATION S U R 75 H z O U 85 H z A V E C L E P C. LE REGLAGE ACTUEL EST 60Hz .

FINE LIGNE HORIZONTAL

Les lignes qui apparaissent sur l'écran sont des fils d'amortissement. Voir page 13 pour plus d'informations sur les fils d'amortissement.

IMAGE DEFORMEE

Si la forme de l'image à l'écran semble distordue, essayez de régler la géométrie de l'image. Déplacez la manette de commande vers la droite → pour acceder directement au menu GEOMETRIE.

IMAGE FLOUE

L' image peut paraitre floue lorsque les signaux rouge et bleu ne sont pas correctement alignés, provoquant l' apparition d'ombres rouges ou bleues autour des lettres et des lignes. Essayez de regler la convergence de l'image pour faire disparaitre ces ombres. Déplacez la manette de commande vers la droite → pour acceder directement au menu CONVERGENCE. Lorsque le menu CONVERGENCE est affiche, les réglages du contraste, de la luminosité et du moiré sont automatiquement réinitialisés pour tous les signaux d'entrée.

IMAGE DECOLOREE

Si la couleur de l'image semble anormale dans certaines zones de 1'écran, commencez par vérifier que les cables de signaux sont correctement branchés. Cela fait, essayez de démagnetiser 1'écran manuellement. Déplacez la manette de commande vers la droite → pour acceder directement au menu OPTION, puis sélectionnez (DEGAUSS).

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages.

RESET

Réinitialisation d'un seul paramètre de réglage

Utilisez la manette de commande pour selectionner le paramètre de réglage que vous poupez réinitialiser et appuyez sur la touche RESET.

Réinitialisation de toutes les données de réglage pour le signal d'entrée en cours

Appuyez sur la touche RESET lorsqu'aucun menu n'est affiché sur l'écran.

Attention que les paramètres suivants ne sont pas réinitialisés par cette méthode:

• langue d'affichage des menus (page 7)
• position d'affichage des menus (page 11)
• verrouillage des commandes (page 11)

Réinitialisation de toutes les données de réglage pour tous les signaux d'entrée

Maintenez la touche RESET enforcée pendant au moins deux secondes.

Remarque

La touche RESET ne fonctionne pas lorsque ON (MENUR VERROUILLE) est regle sur ON.

Caracteristiques techniques

Modes préselectionné et utilisateur

Lorsque le moniteur recooit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préselectionnés qui sont enregistrés sont enregistrés dans la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l'écran. (Voir Appendix pour une liste des modes préselectionnés.) Pour les signaux d'entrée qui ne correspondent pas à l'un des modes préselectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu'une image claire apparaisse à l'écran pour toutes les synchronisations dans la plage de frequencies du moniteur (horizontal: 30 à 85 kHz; vertical: 48 à 120 Hz). Lorsque l'image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Remarque à l'intention des utilisateurs de Windows

Vérifiez le mode d'emploi de votre carte video ou le programme utilisé fourni avec la carte graphique et Sélectionnez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique video compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie en trois étapes comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie	L'indicateur (alimentation)
fonctionnement normal	≤ 120 W vert
1 veille ≤ 15 W vert et orange en alternance
2 interruption (sommeil)*	≤ 15 W vert et orange en alternance
3 inactif** (sommeil profond)*	≤ 3 W orange
hors tension 0 W désactifé

• “Sommeil” et “sommeil profond” sont des modes d'économie d'énergie définis par l'Environmental Protection Agency.
  ** Lorsque vous ordinateur se trouve dans un mode d'économie d'énergie, l'indication MONITEUR EN MODE D'ECONOMIE D'ENERGIE apparait sur l'écran si vous appuyez sur une touche quelconque du moniteur. Au bout de quelques secondes, le monitaur passé de nouveau en mode d'économie d'énergie.

Dépannage

Consultez cette section avant de faire appel au service d'assistance technique.

Si de fines lignes apparaisent à l'écran (fils d'amortissement)

Les lignes que vous apercevez sur votre écran sont une caractéristique normale des moniteurs Trinitron et ne constituent donc pas un dysfonctionnement. Il s'agit de l'ombre des fils d'amortissement employés pour stabiliser la grille d'ouverture qui sont le plus facilement visibles lorsque l'arrière-plan de l'écran est clair (généralement blanc). La grille d'ouverture est l'élement essentiel qui rend les tubes image Trinitron unique en permettant le passage d'une plus grande quantité de lumière vers l'écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Messages affichés à l'écran

Si aucune image n'appeaît à l'écran, l'un des messages suivants s'affiche. Pour remédier au problème, voir "Symptômes et remèdes" à la page 14.

Condition du signal d'entrée HORS PLAGE DE BALAYAGE

indique que le signal d'entrée n'est pas supporté par les specifications du monitcur.

PAS ENTREEVIDEO

indique qu'aucun signal n'est entre.

MONITEUR EN MODE D'ECONOMIE D'ENERGIE

indique que l'ordinaire est en mode d'économie d'énergie. Ce message ne s'affiche que lorsque vous ordinaire se trouve dans un mode d'économie d'énergie et que vous appuyez sur l'une des touches du moniteur.

Symptômes et remèdes

Si le probleme est provoque par I'ordinateur ou tout autre apparieil raccorde, veuillez vous refereur au mode d'emploi de I'appareil raccorde. Utilisez la fonction d'autodiagnostic (page 16) si les recommendations suivantes ne vous permettent pas de résoudre le probleme survenu.

Symptôme Vérifiez
Pas d'image
Si l'indicateur (alimentation) ne s'allume pas	Vérifiez si le cordon d'alimentation est correctement branché.Vérifiez si le commutateur (alimentation) est réglé sur la position "on".
Si le message PAS ENTREE VIDEO apparait à l'écran ou si l'indicateur (alimentation) est orange ou clignote alternatively en vert et en orange	Vérifiez si le cable de signal video est correctement branché et si les fiches sont fermement enfoncées dans leurs prises respectives (page 6).Vérifiez si les broches du connecteur d'entrée video HD15 ne sont pas faissées ou enfoncées.Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez si le commutateur d'alimentation de l'ordinateur est sur "on".Vérifiez si la carte graphique est complètement enfoncé dans la fente de bus appropriée.
Si le message MONITEUR EN MODE D'ECONOMIED'ENERGIE apparait à l'écran ou si l'indicateur (alimentation) est orange ou clignote alternatively en vert et en orange	Problèmes causés par l'ordinateur ou tout autre apparéil raccordéL'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur une touche du clavier de l'ordinateur.Vérifiez si le commutateur d'alimentation de l'ordinateur est sur "on".Vérifiez si la carte graphique est complètement enfoncé dans la fente de bus appropriée.
Si le message HORS PLAGE DE BALAYAGE apparait à l'écran	Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez si la plage de fréquence video correspond aux specifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectlez l'ancien moniteur et ajustez la plage de fréquence comme suit.Horizontale: 30 à 85 kHzVerticale: 48 à 120 Hz
Si aucun message ne s'affiche et si l'indicateur (alimentation) est vert ou clignote en orange	Activez la fonction d'autodiagnostic (page 16).
Si vous utilise Windows 95/98 • Si vous remplacez un ancien moniteur par ce moniteur, reconnectlez l'ancien moniteur et procédez comme suit. Installez la disquette Windows Monitor Information Disk (page 7) et sélectionnez ce moniteur ("CPD-E200") parmi les moniteurs Sony dans l'écran de sélection de moniteur de Windows 95/98.
Si vous utilise un système Macintosh	Vérifiez si l'adaptateur Macintosh (non fourni) et le cable de signal video sont correctement raccordés (page 6).
L'image scintille, sautille, oscille ou est brouillée	Isolez et eliminez les sources potenciétles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximé du moniteur.Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.Faites pivoter le moniteur de 90° vers la gauche ou la droite.Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez le réglage adéquat pour le moniteur dans le mode d'emploi de votre carte graphique.Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du signal d'entrée sont supportés par cc moniteur (Appendix). Même si la fréquence est comprise dans la plage adéquate, il arrive que certaines cartes video的前提tant une impulsion de synchronisation trop étroite pour qu'elle moniteur puisse se synchroniser correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir laICA de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillancede la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de l'ordinateur (fréquence verticale) de façon à obtenir laICA de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillancede la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillancede la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de la surveillance de l'ordinateur (fréquence verticale) de façon à obtenir laICA de l'ordinateur (alimentation)
L' image est floue	• Ajustez la luminosité et le contraste (page 9). • Démagnétisez le moniteur* (page 11). • Sélectionnez REGLAGE MOIRE et réglez le niveau de suppression de moiré (page 11).
Des images fantômes apparaiscent	• N'utilisç pas de prolongaturs de cable video et/ou de boîtiers de commutation video. • Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L' image n'est pas centrée ou de taille incorrecte	• Ajustez la taille (page 9) ou le centrage (page 9) de l'image. Attention que certains modes video ne complissent pas l'écran jusqu'àux bords.
Les bords de l' image sont incuvés	• Ajustez la géométrie (page 10).
Un motif ondulatoire ou elliptique (moiré) est visible	• Sélectionnez REGLAGE MOIRE et réglez le niveau de suppression de moiré (page 11). ■Problèmes causés par l'ordinateur ou tout autre appareil raccordé • Changez le motif de votre bureau.
Les couleurs ne sont pas uniformes	• Démagnétisez le monitér* (page 11). Si vous placez à côté du monitér un apparil qui génére un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du moniteur, il se peut que les couleurs perdent leur uniformité.
Le blanc n'est pas blanc	• Ajustez la température de couleur (page 10).
Les lettres et les lignes sont soulignées d'une ombre rouge ou bleue	• Ajustez la convergence (page 10).
Les touches du moniteur sont inopérantes	• Si la fonction de verrouillage des commandes est réglac sur ON, réglez-la sur OFF (page 11).
Un souffle est audible juste après la mise sous tension	• C'est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur est mis sous tension, il est automatiquement démagnétisé pendant cinq secondes.

• Si un second cycle de démagnetisation s'avère nécessaire, laissez s'éçouler un intervalle de 20 minutes pour obtenir de plusieurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s'agit pas d'un dysfonctionnement.

Affichage de la désignation, du nombre de série et de la date de fabrication de ce moniteur.

Pendant que le moniteur recoit un signal video, maintenez le centre de la manette de commande enforcé pendant au moins cinq secondes pour afficher la case d'informations relatives à ce moniteur.

Si le problème persiste,appelez-vous revendeur Sony agreé et fournissez-lui les informations suivantes.

• Designation du modele: CPD-E200
• Numéro de série
• Marque et specifications de votre ordinateur et de votre carte graphique.

Fonction d'autodiagnostic

Ce moniteur est doté d'une fonction d'autodiagnostic. S'il y a un problème avec votre moniteur ou ordinateur, l'écran devient blanc et l'indicateur (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur (alimentation) s'allume en orange, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier.

L'indicateur (alimentation)

Si I'indicateur (alimentation) est allumé en vert

1 Debranche le cable d'entrée video ou mettez l'ordinateur raccordé hors tension.
2 Appuyez deux fois sur la touche (alimentation) pourmettrele moniteur hors et sous tension.
3 Déplacez la manette de commande vers la droite pendant 2 secondes avant que le monitour passe en mode d'économie d'énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniter fonctionne correctement. Rebranche le cable d'entrée video et vérifie l'état de votre ordinateur.

Si les barres de couleur n'apparaissent pas, c'est probablement
parce qu'une anomalie s'est produite au niveau du moniter. Informez notre revendeur Sony agree de I'etat du moniter.

Si I'indicateur (alimentation) clignote en orange

Appuyez deux fois sur la touche (alimentation) pourmettre le moniteur hors et puis sous tension.

Si I'indicateur (alimentation)s allume en vert, c'est que le moniteur fonctionne correctement.

Si I'indicateur (alimentation) clignote toujours, c'est probably partir qu'il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements orangés de I'indicateur (alimentation) et informez votre revendeur Sony agreé de l'état du moniteur. Notez également la désignation du modele et le numero de série de votre moniteur. Notez également la marque et le modele de votre ordinateur et de votre carte video.

Specifications

Tube cathodique Pas d'ouverture de grille de 0,24 mm (central)

17 pouces mesurés en diagonale

Déflexion de 90 degrés

Trinitron FD

Taille de l'imagé affichée Approx. 327·243 mm (l/h)

(14^3 / 4 · 9^5 / 8 po)

Zone de visualisation de 16,0"

Résolution

Maximum Horizontale: 1600 points

Verticale: 1200 lignes

Recommende Horizontale: 1024 points

Verticale: 768 lignes

Zone d'imagetandard Approx.312 234mm (l/h)

(12^3 / 8 · 9^1 / 4 po)

Fréquence de déflexion* Horizontale: 30 à 85 kHz

Verticalc:48a120Hz

Tension/courant d'entree 100 a 240 V, 50 - 60 Hz,

Max. 1,7 A

Consommation electrique 120 W

Dimensions Approx .404·413,5·419,5 mm

(1/h/p) (16· 16^3 / 8· 16^5 / 8 po)

Mass Approx. 20kg (44 lb 1 oz)

Accessoires fournis Voir page 6

• Condition de synchronisation horizontale et verticale

La largeur de synchronisation horizontale doit etresupercure a 1,0 sec
La largeur de suppression horizontale doit etre supereure a 3,0 usec.
- La largeur de suppression verticale doit être supérieure à 500 μsec.

La conception et les specifications sont sujettes à modifications sans préavis.

Indices

Precauciones 4

Vertical: 1200 linées
