ZH6011W - Hotte ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, largeur 60 cm, capacité d'aspiration 400 m³/h, niveau sonore 65 dB(A)
Type de filtre	Filtre à charbon et filtre en aluminium lavable
Modes de fonctionnement	Extraction et recyclage
Éclairage	Éclairage LED intégré
Installation	Installation murale, nécessite un conduit d'évacuation pour le mode extraction
Entretien	Filtres à charbon à remplacer tous les 6 mois, filtres en aluminium lavables au lave-vaisselle
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité électrique
Dimensions	Largeur 60 cm, profondeur 50 cm, hauteur 75 cm (ajustable)
Poids	Environ 10 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - ZH6011W ZANUSSI

La hotte ne fonctionne pas du tout, que faire ?

Vérifiez si l'appareil est correctement branché à une prise électrique et si le fusible n'est pas grillé. Assurez-vous également que l'interrupteur de la hotte est allumé.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, mais si le bruit est excessif, vérifiez que les filtres sont propres et que la hotte est bien fixée. Un bruit inhabituel peut également indiquer un problème avec le moteur.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés à la main avec de l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de bien les sécher avant de les remettre en place.

La lumière de la hotte ne s'allume pas, que faire ?

Vérifiez si l'ampoule est grillée. Remplacez l'ampoule par une nouvelle de la même puissance. Si le problème persiste, il pourrait y avoir un problème électrique.

Comment régler la vitesse de la hotte ?

Utilisez le panneau de contrôle pour sélectionner la vitesse souhaitée. La plupart des hottes ZANUSSI ont plusieurs niveaux de puissance pour s'adapter à vos besoins.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez si les filtres sont encrassés ou si le conduit d'évacuation est obstrué. Un entretien régulier des filtres est essentiel pour un bon fonctionnement.

Puis-je installer la hotte moi-même ?

Oui, l'installation peut être effectuée par un bricoleur averti, mais il est recommandé de faire appel à un professionnel pour garantir une installation correcte et sécurisée.

Quels types de filtres dois-je utiliser pour ma hotte ZANUSSI ZH6011W ?

Utilisez des filtres métalliques pour la filtration des graisses et des filtres au charbon actif si vous souhaitez utiliser la hotte en mode recyclage.

Comment savoir quand il est temps de remplacer les filtres ?

Il est conseillé de vérifier les filtres tous les 1 à 2 mois. Si vous remarquez une diminution de l'aspiration ou des odeurs persistantes, il est peut-être temps de les remplacer.

MODE D'EMPLOI ZH6011W ZANUSSI

Le filtrer a graisses métallique 13

Le filtré à graisses en fibre synthétique. 13

Les filtres a charbon actif 13

L'éclairage 13

Nettoyage 13

Fixation du panneau frontal à l'auvent 14

Fixation aux éléments muraux lateraux 14

Fixation murale 14

IT

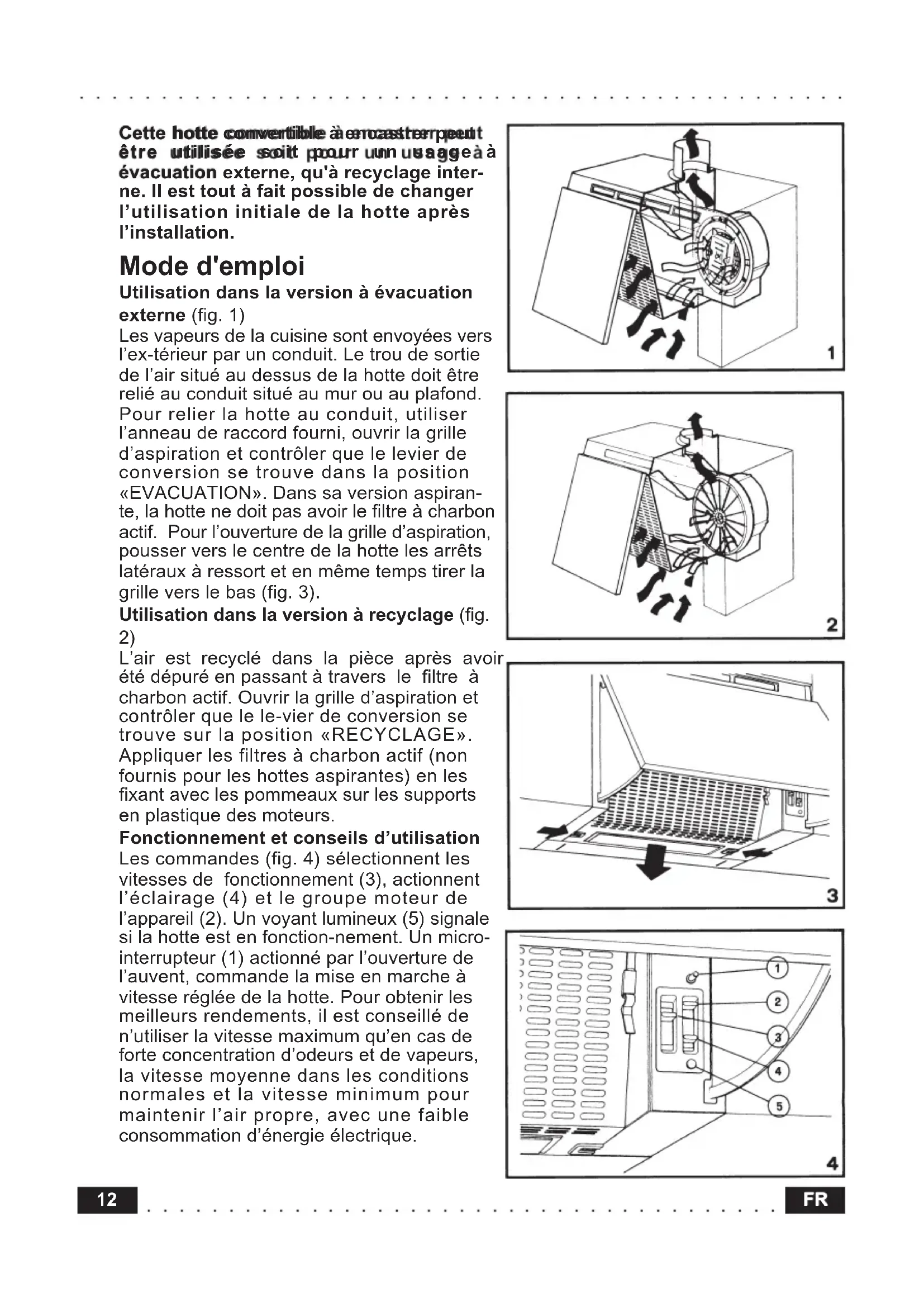

Cette hotte convertible à encaasterpèint être utilisée soit pour un usage à évacuation externe, qu'à recyclage interne. Il est tout à fait possible de changer l'utilisation initiale de la hotte après l'installation.

Mode d'emploi

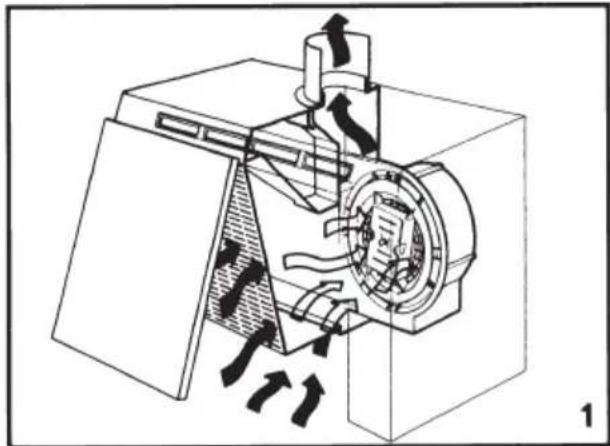

Utilisation dans la version à évacuation externe (fig. 1)

Les vapeurs de la cuisine sont envoyées vers l'ex-terminer par un conduit. Le trou de sortie de l'air situé au dessus de la hotte doit être relié au conduit situé au mur ou au plafond. Pour relier la hotte au conduit, utiliser l'anneau de raccord fourni, ouvrir la grille d'aspiration et contrôle que le levier de conversion se trouve dans la position «EVACUATION». Dans sa version aspirante, la hotte ne doit pas avoir le filtre à charbon actif. Pour l'ouverture de la grille d'aspiration, pousser vers le centre de la hotte les arrêts lateraux à dessort et en même temps tirer la grille vers le bas (fig. 3).

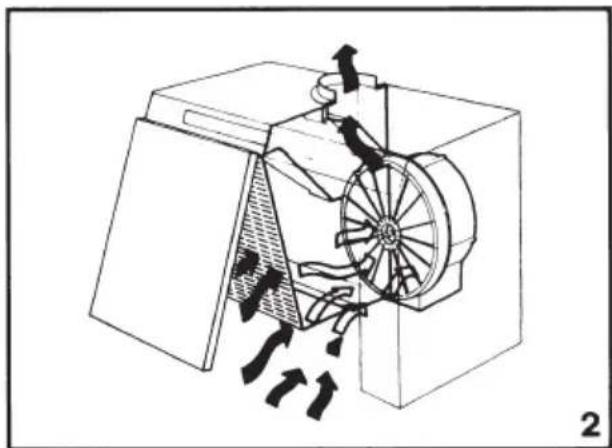

Utilisation dans la version à recyclage (fig. 2)

L'air est recyclé dans la pierce après avoir été dépurné en passant à travers le filtré à charbon actif. Ouvrir la grille d'aspiration et contrôle que le le-vier de conversion se trouve sur la position «RECYCLAGE». Appliquer les filtres à charbon actif (non fournis pour les hottes aspirantes) en les fixant avec les pommeaux sur les supports en plastique des moteurs.

Fonctionnement et conseils d'utilisation

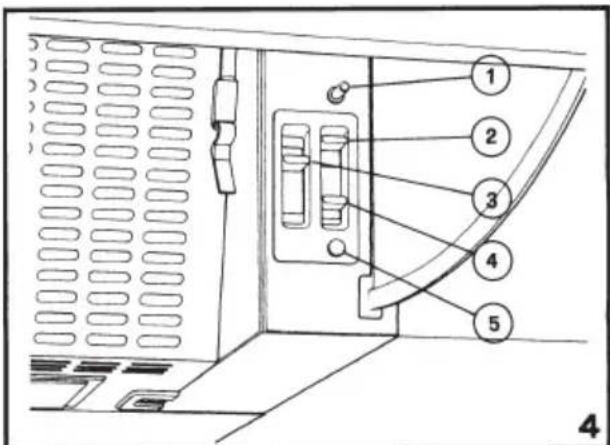

Les commandes (fig. 4) selectionnent les vitesses de fonctionnement (3), actionnent l'éclairage (4) et le groupe moteur de l'appareil (2). Un voyant lumineux (5) signale si la hotte est en fonction-nement. Un microinterrupteur (1) actionné par l'ouverture de l'auvent, commande la mise en marche à vitesse régée de la hotte. Pour obtenir les salariés rendements, il est conseillé de n'utiliser la vitesse maximum qu'en cas de forte concentration d'odeurs et de vapeurs, la vitesse moyenne dans les conditions normales et la vitesse minimum pour):-nwitterer I'air propre, avec une faible consommation d'énergie électrique.

Entretien

Un bon entretien assure un bon fonctionnement et un bon rendement.

Le filtré aGRAisses métallique

Il doit être nettoyé régulièrement avec une Brosse, de l'eau chaude et du détergent.

Rincez et séchez- le soigneusement avant de le remonter. Il peut également être lavé dans le lave-vaisselle.

Le filtré àGRAISSES en fibresynthétique

• Epaisseur 8/10 mm:

Il doit être lavé régulièrement avec un dédTangent sans le tordre. Rincez et sechEZle soigneusement avant de le remonter. Remplacez-le fréquemment.

-Epaisseur 1 mm:

Ce filtrne ne doit etre ni lavé ni regénére.

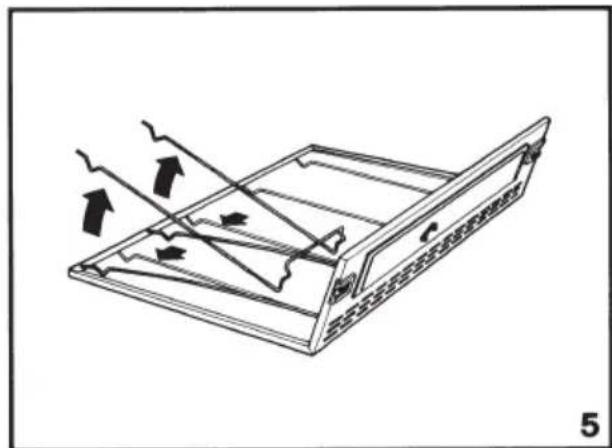

Rempla-cez-le régulierement. Dégager le filtré de la grille inférieure (fig. 5)

Les filtrés à charbon actif

(pour l'utilisation à recyclage)

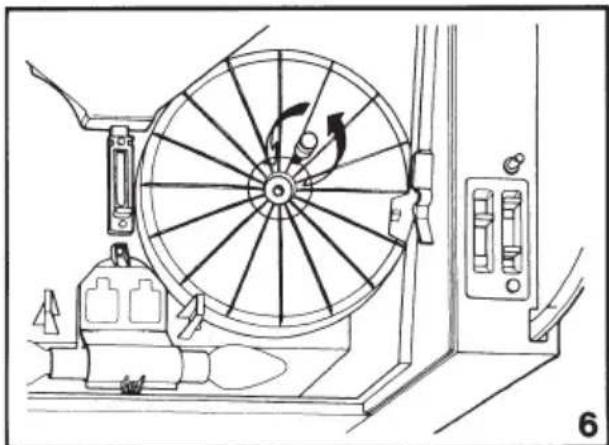

Les changer en moyenne tous les six mois en fonction de la fréquence d'utilisation (fig. 6)

L'éclairage

S'il ne fonctionne pas, ouvrir la grille métallique et contrôle que l'ampoule est bien visée. Pour la remplacer, utiliser une ampoule du même type et de la même puissance.

Nettoyage

Il faut nettoyer la hotte à l'extérieur au moins une fois par mois en utilisant un chiffon humide avec un détergent doux (produit pour la vaissele par exemple).

IMPORTANT

L'installation électrique de la hotte est équipée d'une mise à la terre d'après les normes interna-tionales de sécurité et les normes CEE sur l'anti-interfERENCE radio. La distance entre l'appareil installé et le plan de travail devra être d'au moins 65 cm. Surveiller les friteuses pendant leur utilisation: l'huile surchauffée pourrait s'enflammer. Ne pas fait de cuisine flambée sous la hotte. La hotte ne doit pas être branchée à des conduits de combustion (chaudières, radiateurs, chauffe-bains etc...) ou d'aération. Pour le branchement à des conduits hors service il est conseilé de demander l'autorisation du responsable de l'immeuble. Avant d'effectuer le branchement électrique de la hotte, vérifier que la tension du réseau correspond à cette indication sur la plaquette des données techniques à l'intérieur de la hotte. Avant de commencer toute opération de nettoyage ou d'entretien, il faut débrancher la hotte ou l'interrupteur général.

Fixation du pannesauffcontaclà l'auvent

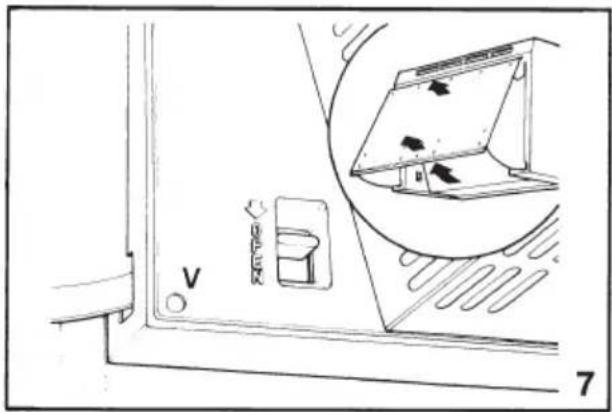

Sortir I'auvent emleefaisaahtdounevevers l'avant et en debloquant en meme temps l'arrêt qui est place a gauche de la hotte. Percer le panneau en utilisant le gabarit de perçage spécial. Placer I'auvent sur le panneau en bois et fixer avec les vis 3,9 x 13 mm qui sont fournies avec la hotte. Remoner I'auvent en ayant soin de bien I'enfiler sur les glissières. Regler le glissement de la visiere en agissant sur les deux vis V situées à l'intérieur des têtes (fig. 7).

Fixation aux éléments muraux

latéraux

Percer les éléments muraux lateraux en utilisant le gabarit de perçage, enlever l'auvent et la grille. Fixer la hotte aux éléments muraux avec les vis de 3,5 × 16 mm en les vissant de l'intérieur de la hotte. Les vis sont fournies avec la hotte (fig. 8).

Fixation murale

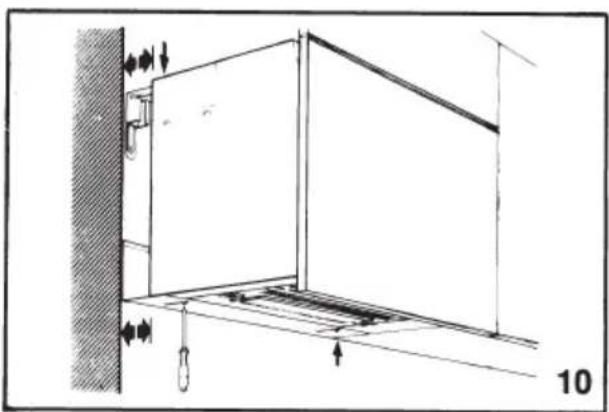

Percer des trou dans le mur à l'aide du gabarit de perçage, placer les chevilles dans les trou et fixer les deux brides avec les quatre vis, accrocher la hotte aux brides. Les chevilles, les brides et les vis sont fournies avec la hotte. La hotte est munie de deux supports extensibles et régables fixés sur le bord postérieur qui, avec l'élément en équerre inférieur, permettent de l'aligner par rapport aux autres meubles (fig. 9-10).

ZANUSSI Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au moins vos exigences et tirer parti de cette proximité pour améliorer sans cette des produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte desinfos pour vous aider dans votrechioin en fonction de vos propres besoin.

APRÉS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparêils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence teléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Fixagem à parede (des. n. 9-10).

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet memager. Il doit alot etre remis au point de ramassage concenere, se chargeant du recyclage du materiel eletrique et electronique.En youss assurant que ce prodet est elimine correctement, youfavorise la prevention des consuences nagatives pour l'environnement et la sanite humaine qui, sinon, seraient le résultat d'un traitement inapproprié des dechets de ce produit. Pour obtenir plus de detalls sur le recyclage de ce produit, veuliez prendre contact avec le bureau municipal de voire region, sua service d'elimination des dechets menagers ou le magasin ou vous aeechete le produit.
