BEDIENUNGSANLEITUNG ZH6011W ZANUSSI
Anwendungs-möglichkeiten 16
Wartung und Reinigung der Haube 17
Fettfilter aus synthetischer Faser 17
Dinner Fettfilter aus Kunststoff 17
Kombinierter Fettfilter 17
Aktivkohlefilter (nur gefert für Umlufthauben) 17
Befestigung der Frontplatte an dem Schwadenschirm 18
Befestigung an seitlichen Hangemobel 18
Wandbefestigung 18

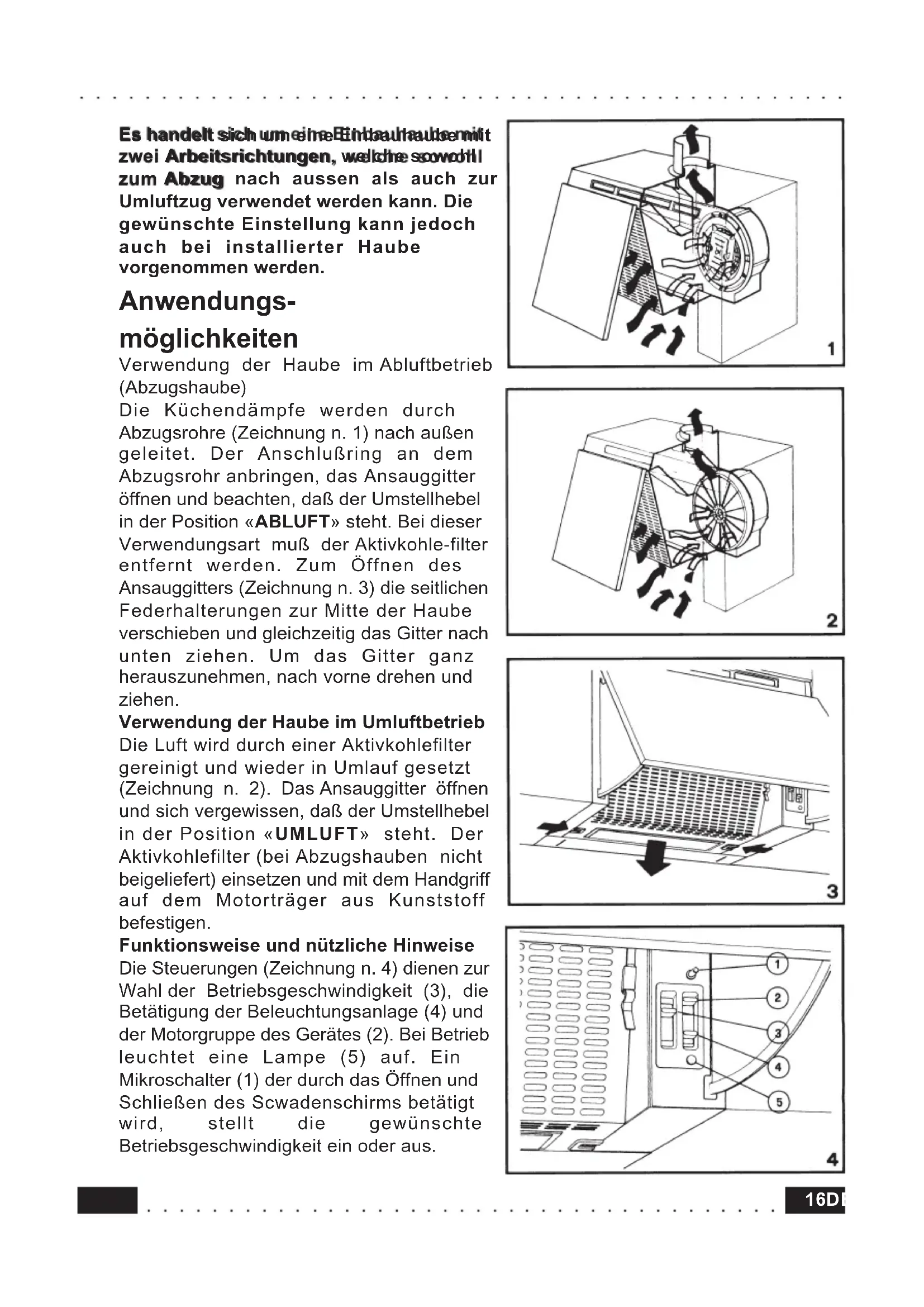

Es handelt sich umneine Ehttbauhaubemitt zwei Arbeitsrichtungen, weltheessowothl zum Abzug nach aussen als auch zur Umluftzug verwendet werden kann. Die gewünschte Einstellung kann jedoch auch bei installerierter Haube vorgenommen werden.
Anwendungs-möglichkeiten
Verwendung der Haube im Abluftbetrieb (Abzugshaube)

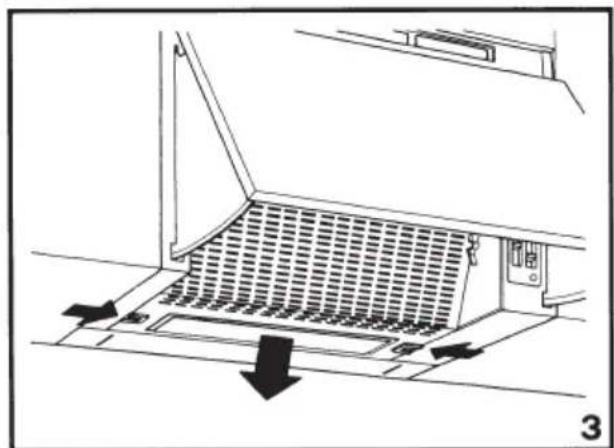

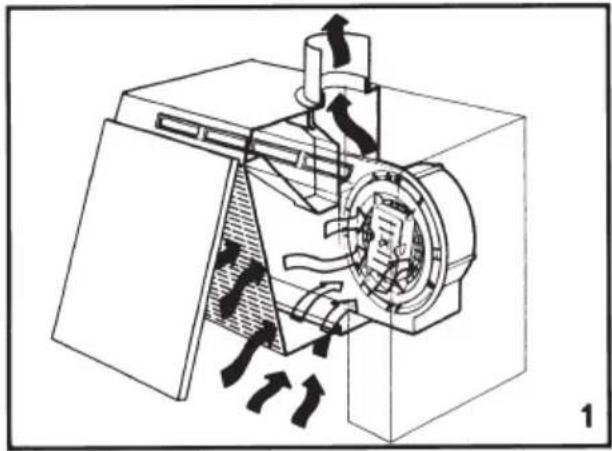

Die Kuchendampfe werden durch Abzugsrohe (Zeichnung n. 1) nach außen geleitet. Der Anschlußring an dem Abzugsrohr anbringen, das Ansauuggitter öffnen und beachten, daß der Umstellhebel in der Position «ABLUFT» steht. Bei dieser Verwendungsart muß der Aktivkohle-filter entfernt werden. Zum Öffnen des Ansauuggitters (Zeichnung n. 3) die seitlichen Federhalterungen zur Mitte der Haube verschiben und gleichzeitig das Gitter nach untenziehen. Um das Gitter ganz Herauszunehmen, nach vorne drehen undziehen.
Verwendung der Haube im Umluftbetrieb

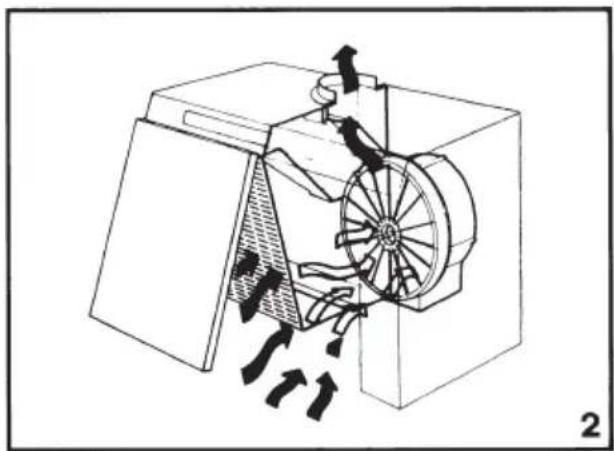

Die Luft wird durch einer Aktivkohlefilter gereinigt und wieder in Umlauf gesetzt (Zechnung n. 2). Das Ansauggitter öffnen und sich vergewissen, daß der Umstellhebel in der Position «UMLUFT» steht. Der Aktivkohlefilter (bei Abzugshauben nicht beigeliefert) einsetzen und mit dem Handgriff auf dem Motorträger aus Kunststoff befestigen.
Funktionsweise und nützliche Hinweise

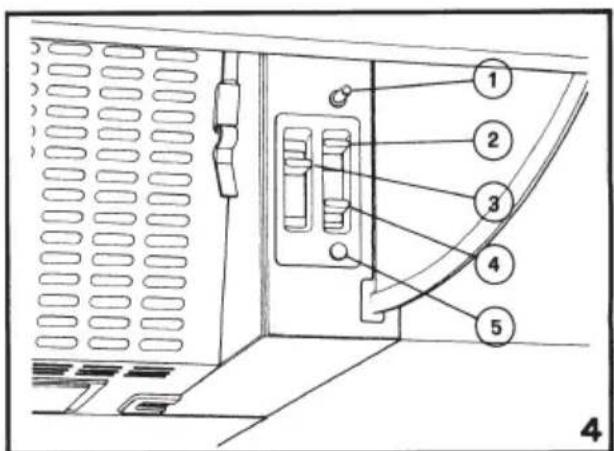

Die Steuerungen (Zeichnung n. 4) dienen zur Wahl der Betriebsgeschwindigkeit (3), die Betätigung der Beleuchtungsanlage (4) und der Motorgruppe des Gerätes (2). Bei Betrieb leuchtet eine Lampe (5) auf. Ein Mikroschalter (1) der durch das Öffnen und Schlieben des Schwadenschirms betätig wird, stellt die gewünschte Betriebsgeschwindigkeit ein oder aus.
Um die besten Leistungen zu erzielen windemempfhtendiehochsteGeschwindigkeitinnur bei starker Dampf- und Geruchkoncentration zu verwenden; die zweite Geschwindigkeit dient bei normalen Kochbedingungen und die ersten, um die Luft bei niedrigem Stromverbrauch zu reinigen.
Wartung und Reinigung der Haube
Eine gute Wartung gewährleistet ein ein inward-freien Betrieb und gute Leistungen. Die Pflege diesen Filters ist je nach Typ verschiedene und man halte sich an folgende Angaben.
Fettfilter aus synthetischer
Faser
(Dicke 8/10 mm)
Sollte einmal im Monat mit lauwarmen Wasser und Reinigungsmittel ohne zu wringen gewaschen werden. Gut trocknen halten und wieder einbauen. Nach maligem Waschen auswechseln.
Dinner Fettfilter aus
Kunststoff
(Dicke 1 mm)
Muß alle 3 Monate ausgewechselt werden.
Achtung: Diese Filterarfurd weder gewaschen
noch regeneriert werden.
Kombinierter Fettfilter
(dünner synthetischer Filter + Metallfilter) Der)dunne synthetische Filter muß alle 3
6

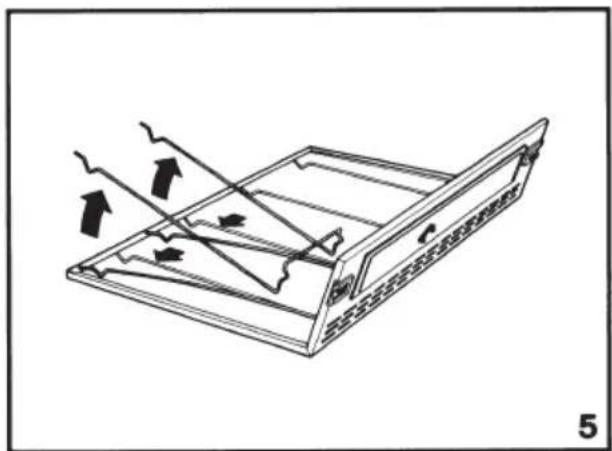

Monate ausgewechselt werden; er damit weder gewaschen noch regeneriert werden. Der Metallfilter muß einmal im Monat mit lauwar-men Wasser und Reinigungsmittel ohne es zu biegen gewaschen werden. Trocknen setzen und wieder einbauen. Es wird somit empfohlen sich an die Vorschriften für die Reinigung und das Austauschen der Filter zu halten (Zeichnung n. 5) um die Sicherheit gegen Brand zu garantieren. Zum Herausnehmen des Fettfilters muß das An-sauggitter geöffnet und die Filterhalter aus Draht entfernt werden.
Aktivkohlefilter (nur gefert für Umlufthauben)

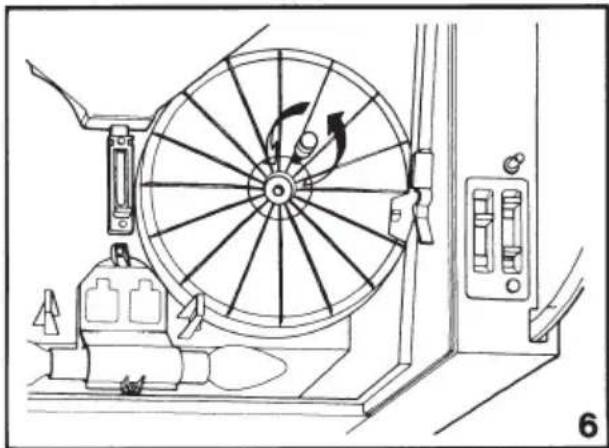

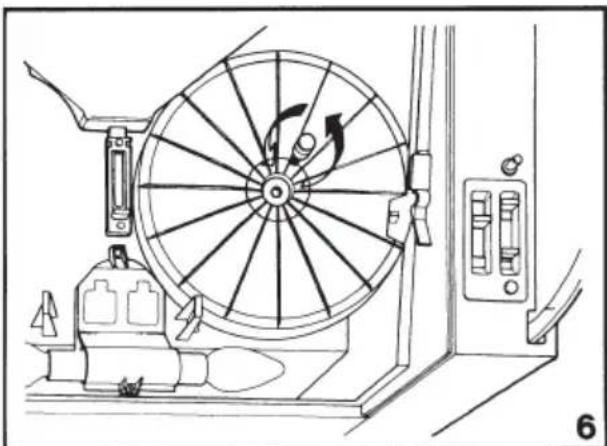

Dieser Filter hat die Aufgabe, die Kochgerüche zu tilgen; es darf nicht gewaschen, sondern muß alle 3 Monate ausgewechselt werden. Zum Auswechseln, Gitteröffnen und den verbrauchte Filter nach Entfernen des Handgriffes Herausnahmen (Zeichnung n. 6). Zum Auswechseln der Beleuchtung Gitter öffnen und Lampe herausschrauben. Immer Lampen gleicher Art und Stärke verwenden.
WICHTIG
Die elektrische Anlage ist gemäß den internatio-nalen Sicherheitsvorschriften geerdet. Der Sicherheits abstand zwischen Kochfläche und Haube muß 65 cm betragen. Friteusen bei Verwendung überwachen, Denn überhirztes Öl konnte sich entzünden. Keine flambierte Speisen unter der Haube vorbe-reiten! Die Haubearf nicht an Auslaßrohre von
Heizgeräten aangesschholboen werechen (Heizkessel, Heizkorper, Boller, usw.) Vor Anschlu der Haube an das Stromnetz, kontrolorien daß die Netzspannung mit dem auf dem Datenschild im Inneren der Haube angegebenen Spannungswert übereinstimmt. Bei Reinigung und Wartung Stromanschuß unterbrechen. Technische Änderungen vorbehalten.

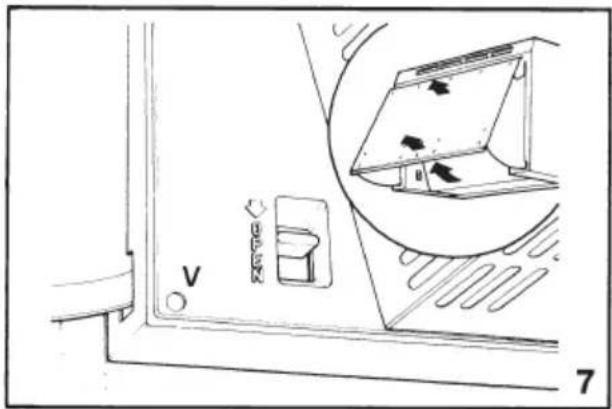

Befestigung der Frontplatte an dem Schwadenschirm
(Zeichnung n. 7)
Den Schwadenschirm durch Drehen nach vorne ausfahren und gleichzeitig die Feststellvorrichtung links von der Haube entrieglen. Die Platte unter Verwendung der Bohrschablone durchbohren und den Schirm mit den Schrauben, Durchmesser 3,9 × 18 mm (beigeliefert) befestigen. Bei Wiedereinbau des Schirmes auf richtiges Einführen in die Schienen achten. Mit den Schrauben Van der inneren Seite (rechts und links) kann der Widerstand der Fronttür beim Öffenen und Schließen justiert werden.
Befestigung an seitlichen
Hängemobel

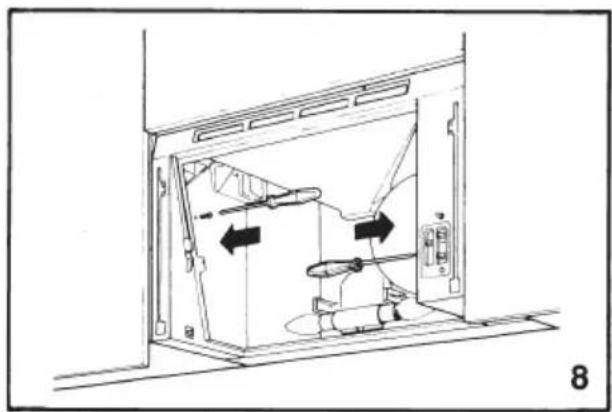

(Zeichnung n. 8)
Die seitlichen Hangemöbel unter Verwendung der Bohrschablone durchbohren, Schirm ausfahren und Gitter Herausnehmen. Die Haube mit der Schrauben, Durchmesser 3,5 × 16 ~mm (beigeliefert) an den Hangemöbeln befestigen.

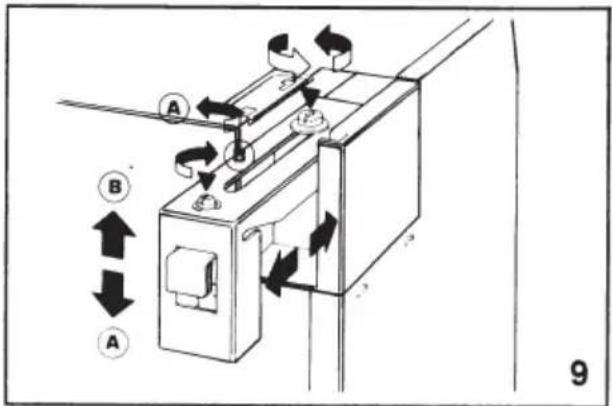

Wandbefestigung

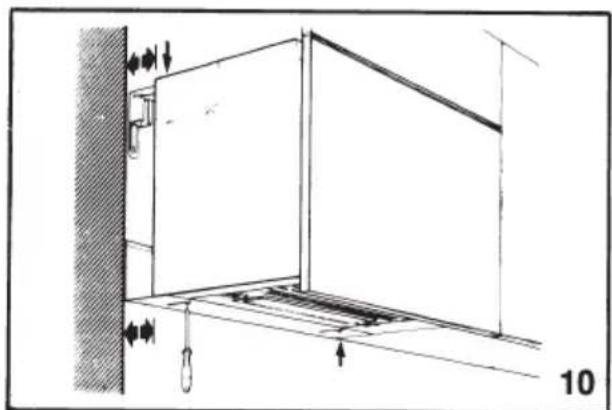

(Zeichnung n. 9-10)
Unter Verwendung der Bohrschablone Locher in die Wand bohren und Dubel befestigen; die beiden Bugel mit den Schrauben befestigen und die Haube in die Bugel hangen. Dubel, Bugel und Schrauben sind beigeliefert. An der hinteren Kante der Haube befinden sich regulierbare Traggervorrichtungen, die zusammen mit dem unteren Winkelelement die einbaugerechte Montage ermögen.
Deze filter mag nicht gewassen noch opniew gebrukt worden.
Gemengde antivetfilter
(dunne filter in kunstvezel + filter in metaal)
De dunne filter in kunstvezel worden om de drie maanden verrangen en mag nicht
Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihre Beitrag zum korrekten Entsorgen这点 Products schluten Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgengefährdet. Weitere Informationen über das Recycling这点 Products erhalten Sie von Ihr Hemraus, Ihr Müllabflur oder dem Geschäft, in dem Sie das Produkt gekauft haben.
