Istruzioni per l'uso

Manutenzione e pulizia della cappa 7

Filtro antigrasso in fibra sintetica 7

Filtro antigrasso sintetico sottile 7

Filtro antigrasso combinato 7

Filtro al carbone vegetale attivo 7

Fissaggio del pannello frontale alla visiera 8

Fissaggio ai pensili laterali 8

Fissaggio a muro. 8

How to use 9

Questa è una cappa convertibile che può essere utilizzata o per uso ad evacuationone esterna (aspirante) o a ricicchio interno (filtrante). É comunque possibile convertire la predisposizione inizialeanche ad installatione effettuata.

Modi d'impiego

Utilizzazione in versione ad evacuatione esterna (Aspirante)

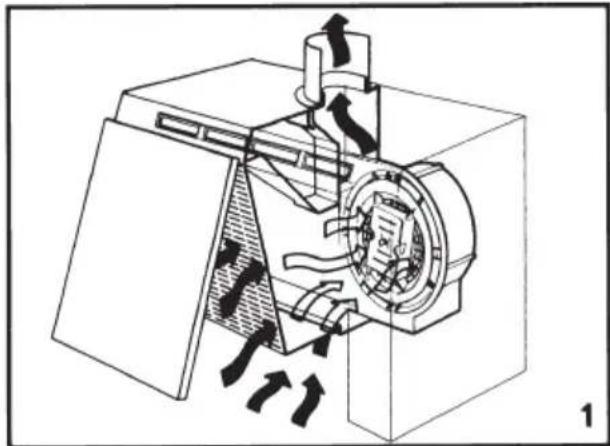

I vapori della cucina vengono convogliati versuso l'esterno tramite tubi di scarico (fig. 1). Collegare l'anello di raccordo al tubo di scarico esterno, apriere la griglia di aspirazione e controllare che la leva di conversione sia su «ASPIRANTE». Nella versione aspirante la cappa non deve avere il filtro al carbone vegetale attivo. Per l'apertura della griglia di aspirazione (fig. 3) far scorrere verso il centro della cappa gli apposti fermi laterali a molla e tirare contemporaneamente la griglia verso il basso. Per ottenere il definitivo sganciamento ruotare in avanti la griglia et tirare.

Utilizzazione in versione a ricicchio interno (Filtrante)

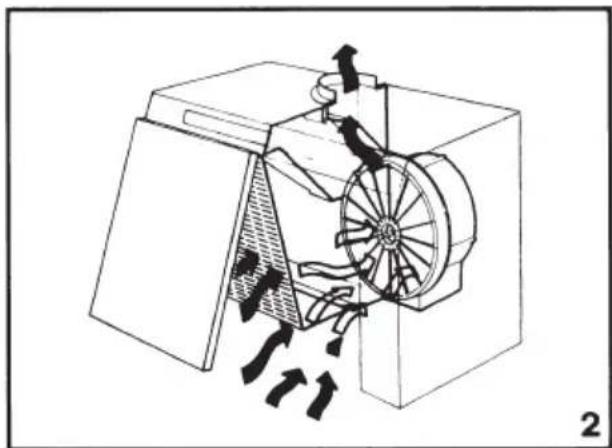

L'aria, dopo essersi depurata passando attraverso il filtrlo al carbone vegetale attivo, viene riciclata nell'ambiente (fig. 2). Apriere la griglia di aspirazione e controllare che la leva di conversione sia in posizione «FILTRANTE». Applicare il filtrlo al carbone vegetale attivo (non fornito su cappe aspiranti) fissandolo con il pomello inserto sul supporto plastico del motore.

Funzionamento e consigli di utilizzazione

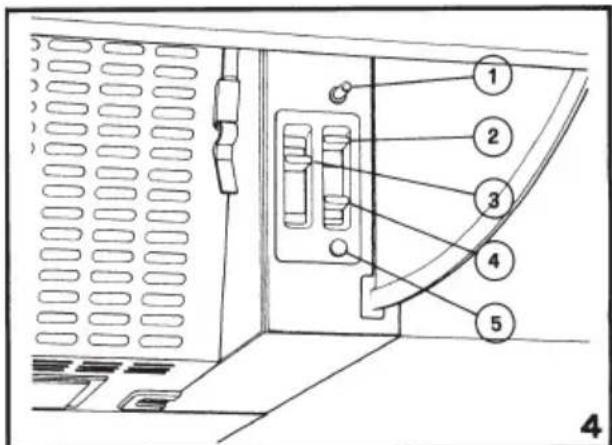

I comandi (fig. 4) selezionano le velocità (3), azionando l'impianto di illuminazione (4) ed il gruppo motore dell'apparecchio (2). Una spia luminosa (5) segnala che la cappa è in funzione. Un micro interrottore (1) comanda con l'apertura e chiusura del frontale, l'accensione sulla velocità d'esercizio prestabilita e lo spegnimento della cappa. Per il miglior rendimento si consiglia di utilizzato la velocità più alta in caso di forti concentrazioni di

odori e wapori, la vetebotitannettecondizioninnoronalite talinimianpeperantenterere laria pulita con bassi consumi di energia elettrica.

Manutenzione e pulizia della cappa

Una buona manutenzione garantisce un buon funzionamento ed un buon rendimento. Le operazioni da svolgere per la manutenzione dei filtri antigrasso variano secondo il tipo e sono qui di seguito elencate.

Filtro antigrasso in fibra sintetica

(spessore 8 / 10mm )

Va lavato una volta al mese con acqua tiepida e detersivo alla strizzare. Lasciare asciugare bene prima di rimontare. Sostituire agli 6 lavaggi.

Filtro antigrasso sintetico sottile

(spessore 1 mm)

Va sostituito agli 3 mesi. Attenzione, quello non va né lavato né rigenerato.

Filtro antigrasso combinato

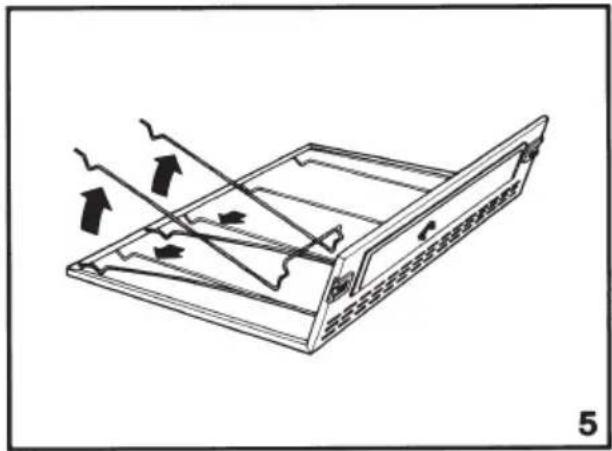

(filtro sintetico sottile + filtrlo metallico) Il filtrlo sintetico sottile va sostituito agli 3 mesi e non può essere né lavato né rigenerato. Il filtrlo metallico va lavato una volta al mese con acqua tiepida e detersivo evitando di pie-garlo. Lasciare asciugare prima di rimontarlo. Si raccomanda di attenersi per la pulizia e la sostituzione dei filtri alle istruzioni indicate per garantire la sicurezza contro gli incendi. Per togliere il filtrlo antigrasso è indispensabile apriere la griglia di aspirazione e rimuovere gli apposti ferma-filtro in filo metallico (fig. 5).

Filtro al carbone vegetale attivo

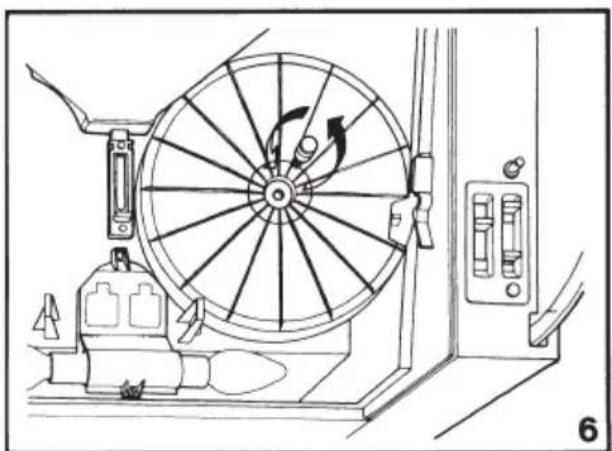

E presente solo su cappe filtranti ed ha la funzione di tratteneri gli odori dell'aria che lo attraversano; non deve essere lavato, ma sostituito agli 3 mesi. Per sostiturlo aprire la griglia di aspirazione e togliere ilhetto esaurito svitando l'apposto pomello (fig. 6). Per la sostituzione delle lampade di illuminazione aprire la griglia. Utilizzare lampade dello stesso tipo e potenza.

IMPORTANT

L'impiano elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali. La distanza di sicurezza tra il piano di cottura e la cappa deve essere di

cm. 65. Controllare leffrtgggtttducantelildopo.
uso: l'olio surniscaldato pottrebbe infiammarsi.

Non fare cucine alla fiamma sotto la cappa. La cappa non deve essere collegata a condotti di scarico di combustione (caldaie, termosifoni, scaldabagni, ecc...). Prima di effettuare il collegamento elettrico verificare che la tensione della rete corrisponda a quella riportata nella targhetta dati tecnici posta all'interno della cappa. Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire la cappa togliendo la spina o agenda sull'interruttore generale.

Fissaggio del pannello frontale

alla visiera

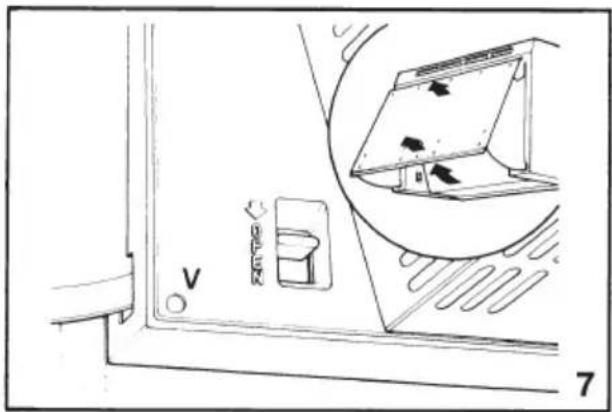

Estrarre la visiera ruotandola in avanti sbloccando contemporaneamente il fermo,ippo a sinistra della cappa. Forare il pannello utilizzato l'apposita dima di foratura, appoggiare la visiera sopra il pannello in legno e fissare con viti diam. 3,9 x 13 fornite a corredo. Rimontare la visiera facendo attenzione ad insereire le guide nelle proprie sedi. Regolare lo scorrimento della visiera agenda sulle due viti V posizionate all'interno delle testate(fig.7).

Fissaggio ai pensili laterali

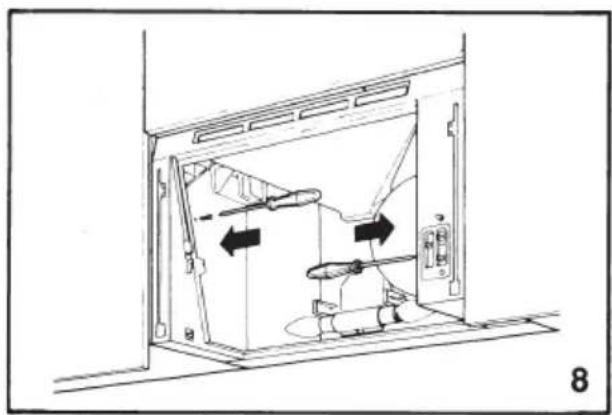

Forare i pensili laterali utilizzando l'apposita dima di foratura, estrarre la visiera e togliere la griglia. Fissare la cappa ai mobili con le viti diam. 3,5× 16 mm. fornite a corredo avvitandole dalla parte interna della cappa (fig. 8).

Fissaggio a muro

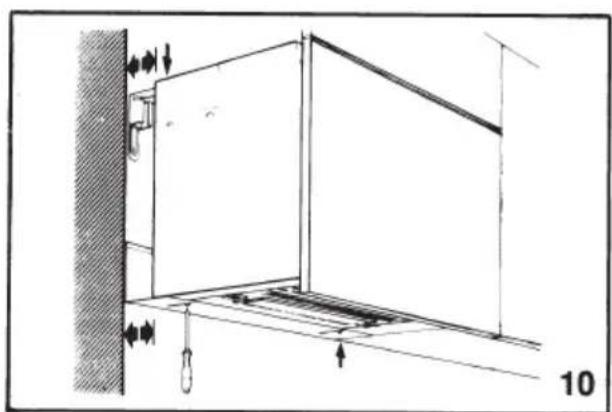

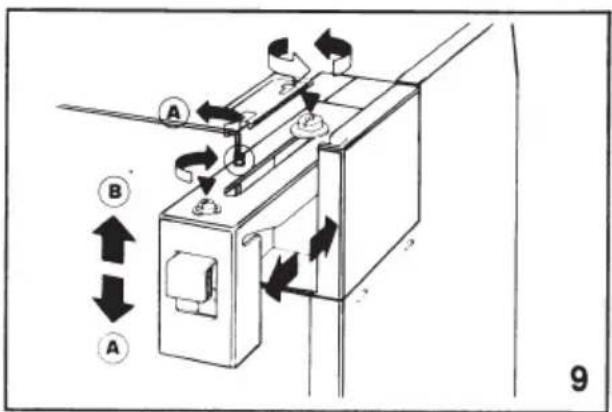

Forare il muro, utilizzando l'apposita dima di foratura, applicare i tasselli nei fori, fissare le due staffe con le quattro viti, agganciare la cappa alle staffe. Tasselli, staffe e viti sono fornite a corredo. La cappa è dotata sullo spigolo posteriori di due supporti estensibili e regolabili che, insieme all'elemento a squadra inferiore consentono il livellamento e l'allineamento con gli altri mobili (fig. 9-10).

Il sibbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccoita appropriato per il riciclaggio di appearecchiarature elettriche ed elettroniche. Provedendo a smallire isto prodotto in mode appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadguato del prodotto. Per informazioni più dettagliate sul riciclaggio di isto prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.
