PT

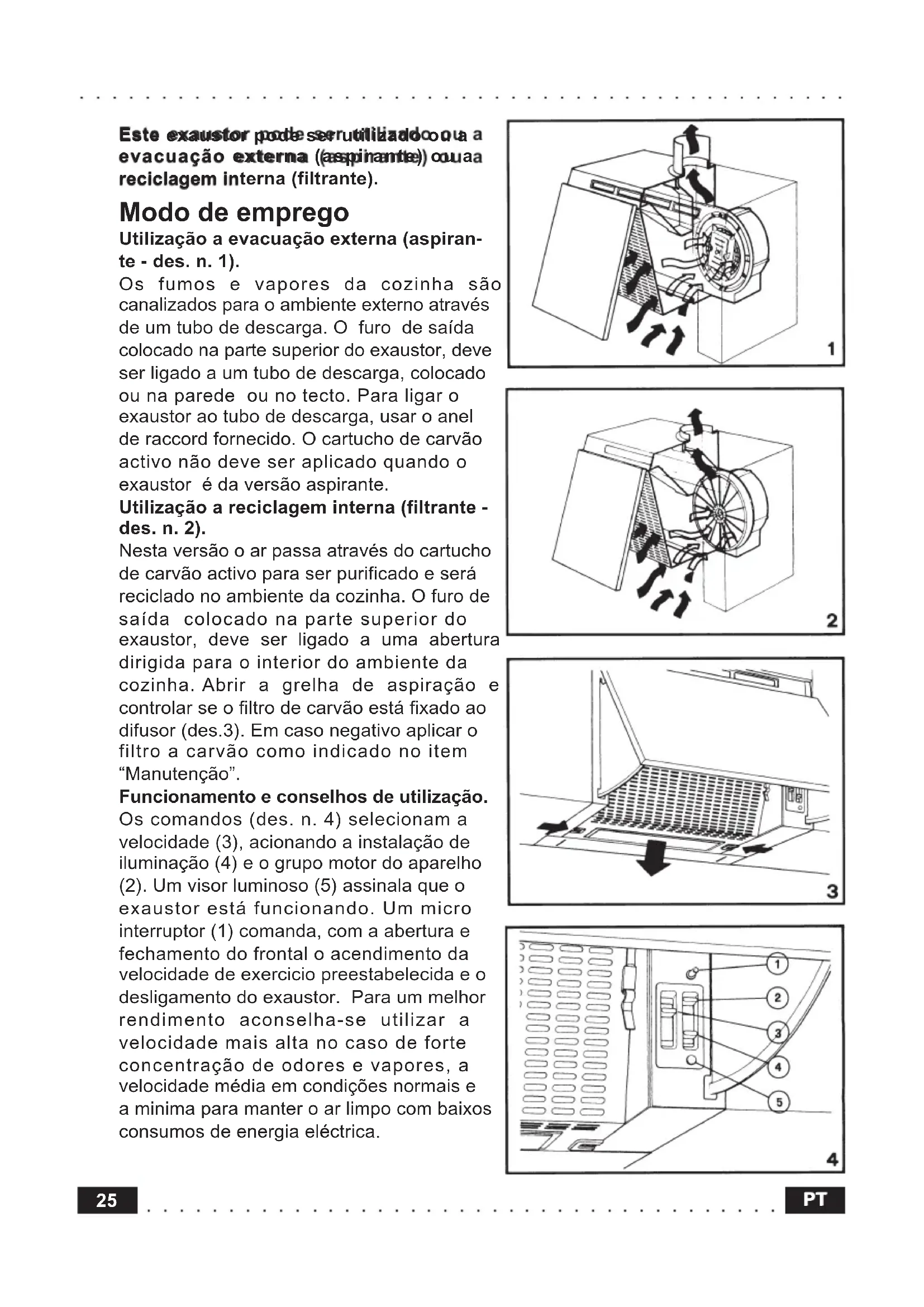

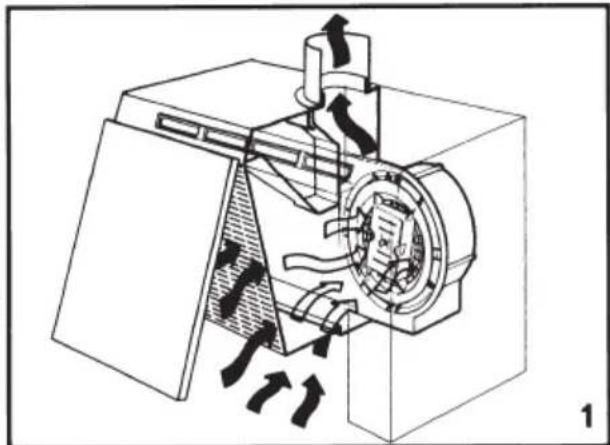

Utilização a evacuação externa (aspirante - des. n. 1).

Os fumes e vapeores da cozinha são canalizados para o ambiente externo atraves de um tubo de descarga. O furo de saixa colocado na parte superior do exaustor, deve ser ligado a um tubo de descarga, colocado ou na parede ou no tecto. Para ligar o exaustor ao tubo de descarga, usar o anel de raccord fornecido. O cartucho de carvao activo não deve ser aplicado quando o exaustor é da versão aspirante.

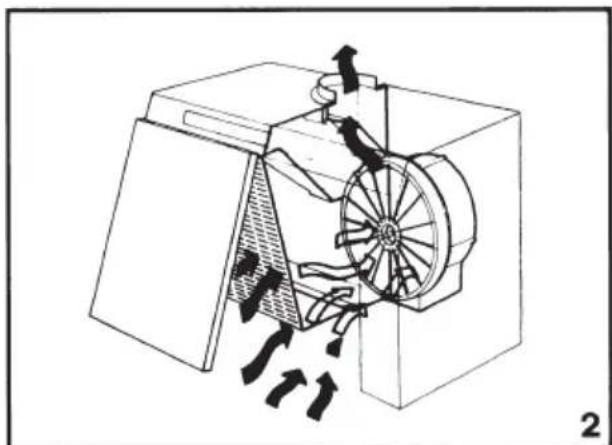

Utilização a reciclagem interna (filtrante -des. n. 2).

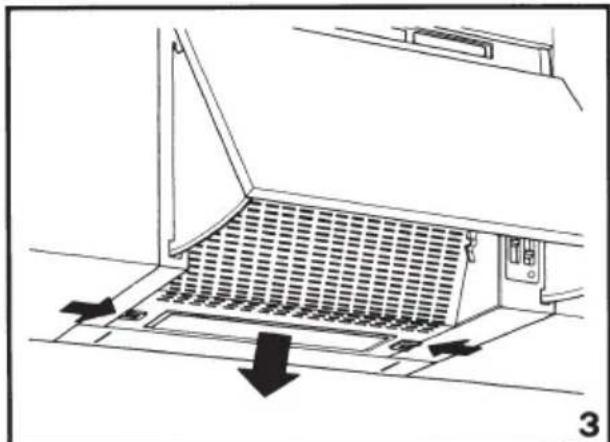

Nesta versão o ar passa atraves do cartucho de carvão activo para ser purificado e sera reciclado no ambiente da cozinha. O furo de saída colocado na parte superior do exaustor, deve ser ligado a uma abertura dirigida para o interior do ambiente da cozinha. Abrir a grelha de aspiração e controlar se o FILTER de carvão está fixado ao difusor (des.3). Em caso negativo aplicar o FILTER a carvão como indicaçao no item "Manutenção".

Funcionamento e conselhos de utilização.

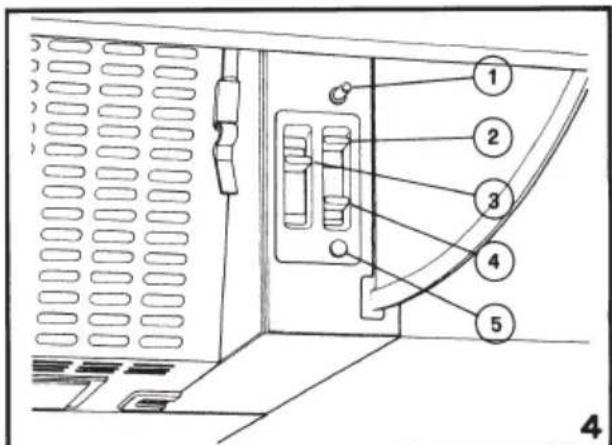

Os comandos (des. n. 4) selecionam a velocidade (3), acontender a instalação de iluminação (4) e o grupo motor do aparecido (2). Um visor luminoso (5) assinala que o exaustor estáfunctionando. Um micro interruptor (1) comanda, com a abertura e fechamento do frontal o acendimento da velocidade de exercicio preestabelecida e o desligamento do exaustor. Para um melhor rendimento aconselhase- seutilizar a velocidade mais alta no caso de forte concentração de odores e vapores, a velocidade media em condições normais e a minima para manter o ar limpo com baixos consumos de energia electrolytica.

Manutenção e limgazadoeasstor.

Uma loa manutengao garaanteumbombufuchoanarentote emubom rendimento. As operacoes que devem ser desenvolidas para a manutenao do tipo anti-gordura, variam de acordo com o tipo e estao abaixo relacionadas:

Filtro anti-gordura em fibra sintética

(espressura de 8/10 mm).

Deve ser lavado somente uma vez por mes com agua morna e detergente sem torcer. Deixar exxugar bem antes de monta-lo. Substituir a cada 6 lavagens.

Filtro anti-gordura sintético fino

(espressura de 1 mm).

Deve ser substituido a cada 3 vezes.
Atença: este filtro não deve ser lavado nem regenerado.

Filtro anti-gordura combinado

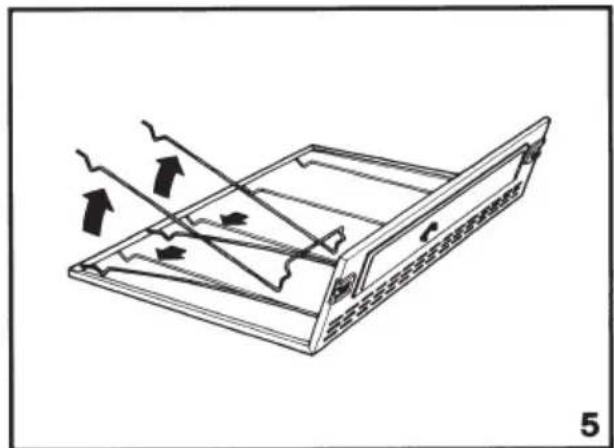

(filtro sintético fino + filtró metalico). O filtró sintético fino deve ser substituído a cada 3 meSES e não pode ser lavado e nem regenerado. O filtró metalico deve ser lavado uma vez por mes com agua morna e detergente evitando de boa-Lo. Deixar enxugar antes de monta-lo. Recomenda-se de seguir atentamente, as instruções para a manutenção e substituição dos filtros, as instruções indicadas para garantir a segurar contra incendios. Para tirar o filtró anti-gordura é indispensable abrir a grelhada de aspiração (des.n.3) e remover os

adequados fixa-filtres em fio metalico (des. n. 5).

Filtro a carvão vegetetal activo.

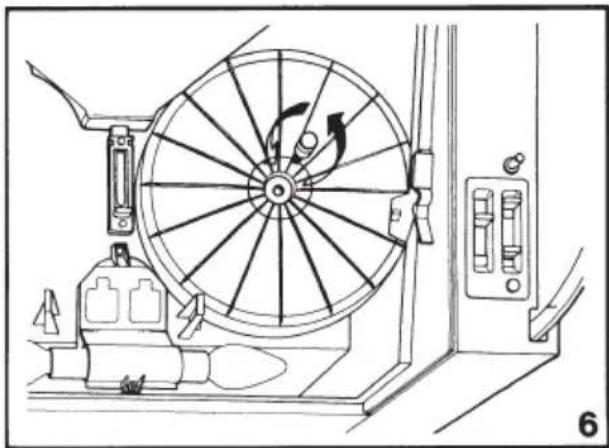

É presente somente nos exaustores filtrantes e tem a função de refer os odeores do ar que o atravessam: não deve ser lavado, mas substituído a cada 3 vezes. Para substituílo Abrir a grelha de aspiração e registrar o FILTER consumado, desparafusando o apropiado botão (des. n. 6). Para a substituição das lampadas de iluminação, Abrir a grelha. Utilizar lampadas do mesmo tipo e potência.

Importante

A instalação electrica é munida de ligação a terra, de acordo com a normas internzonais de segurar. A distência de segurar entre o plano de cozedura e o exaustor deve ser de 65 cm. Controlar as fritadeiras durante o uso: o oleo aquecido dema-siamente pode incendiar-se. Não cozinhoar com chama(flambé) embaixo do exaustor. O exaustor não deve ser ligado a tubos de descarga de combustão (caldeiras, reatores, aquecedores d'agua etc..). Antes de efectuar a ligação eletrica, verificar se a tensão da rede corresponde aquela reproduzida na etiqueta dados tecnicos colocada no interior do

exaustor. Antes de proceeder aqquisequer operatione delimpeza coumaauteegao, desligar exaustor retirando a ficha ou desligado o interruptor geral.

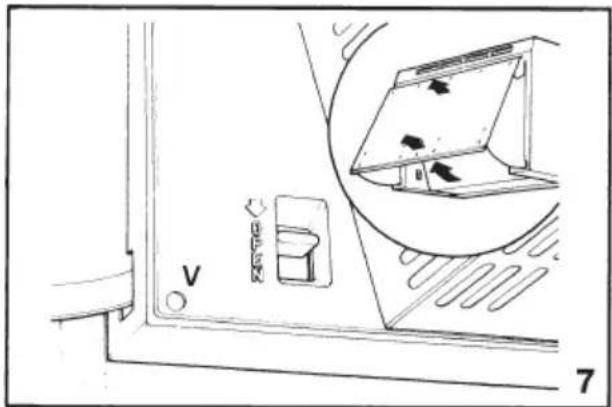

Fixagem do painel frontal à

viseira (des. n. 7).

Extrair a viseira girando-a para fremte, desbloccando contemporaneamente o fixador, colocao a esquerda do exaustor. Perfurar o panei utilizingo o adequado molde de furaço, apoiar a viseira sobre o panei de madeira e fixar com parafusos de 3,9 x 13 de diametro, fornecidos. Remontar a viseira prestando atencao para insertar as guiasnas apropriadas sedes. Regular o deslisamento da viseira agindo nos parafusos V posiconados no interior das cabceiras.

Fixagem aos moveris

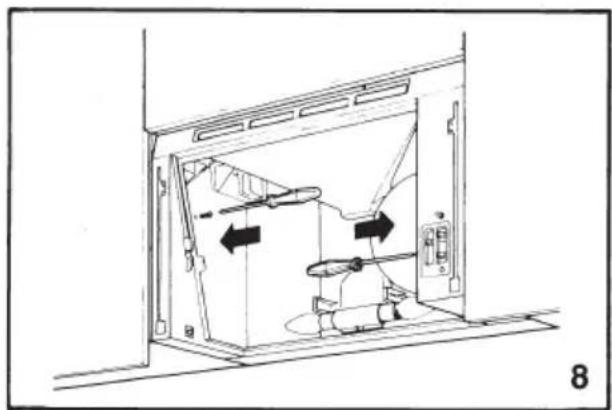

Perfurar os moveris suspensos laterais utilizing o apropiado molde de furação, extrair a viseira e tirar a grelha. Fixar o exaustor aos moveris com parafusos de 3,5 x 16 mm de diametro, fonecidos, parafusando da parte interna do exaustor.

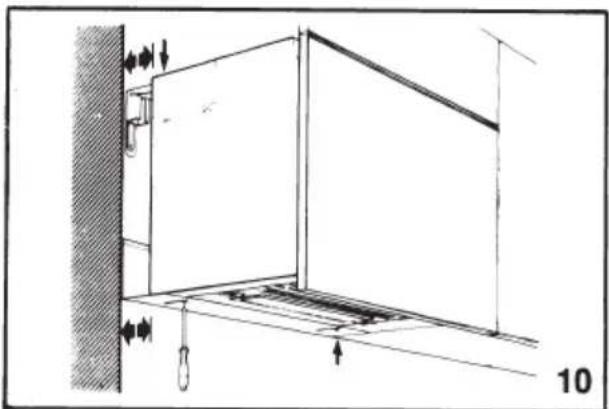

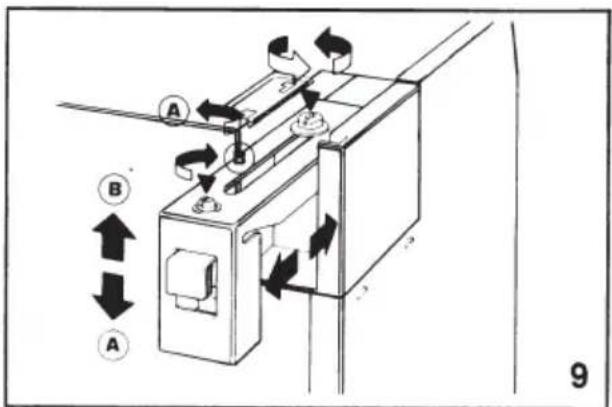

Furar a parede,utilizando o apropiado molde de furação, aplicar àsbuchas nos furos, fixar as两大ves com os quatro parafusos,anaganchar o exaustor às hastes. Buchas,hastes e parafusos são fornecidos conjuntamente.Oexaustor é dotado no ángulo posterior de dois suportes extendíveise e reguláveis,que jintos ao elemento a esquadro inferior,consentem o nivelamento e o alinhamento com os outros moveris.

O simbolo no produits ou na embalagem indica que este produits nao pode ser tratado como lixo domestico. Em vez disso, deve ser entrega ao centro de recolha selectiva para a recicagem de equipamento eletrico e electrono. Ao garantir um eliminaao adequada这是我 docto, irajudar a evitar eventuais consequences negativas para o meio ambiente e para a saude publica, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do producto Para obter informacoes mais pormenorizadas sobre a reciclagem这是我 docto, contacte os serviceos municipalizados locais, o centro de recolha selecta da sua area de residencia ou o estabelecimento ond adquiriu o产品的
