LUMIX DMW-MCTZ3E - Accessoires photo PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson étanche pour appareil photo numérique
Modèles compatibles	Panasonic Lumix DMC-TZ2, DMC-TZ3 (à compter de mars 2007)
Profondeur maximale	40 mètres
Matériau du caisson	Polycarbonate
Dimensions (L × H × P)	Environ 155 × 94 × 93 mm (hors parties saillantes)
Poids	Environ 430 g (sans accessoires)
Structure d'étanchéité	Joint torque (O-ring) avec graisse spécifique
Accessoires fournis	Joint torque (VMG1798), gel de silice (1g/5 pcs, VZG0371), tube de graisse (VZG0372), courroie (VFC4190), poids ×2 (VMP8844), vis de fixation des poids (VHD1930), diffuseur (VYK2D90)
Commandes accessibles	Déclencheur, molette de mode, zoom, interrupteur marche/arrêt, touches flash, menu, navigation, compensation d'exposition
Utilisation sous-marine	Plongée jusqu'à 40 m, immerger lentement pour éviter les infiltrations
Température d'utilisation	0 °C à 40 °C (air ambiant et eau)
Flash sous-marin	Utilisable avec diffuseur fourni ; portée réduite sous l'eau
Flottabilité	Ajustable avec 0, 1 ou 2 poids fournis (flottabilité positive ou négative)
Entretien après usage	Rincer à l'eau douce 30 min, sécher à l'ombre, retirer l'appareil et le joint torque
Fréquence de remplacement du joint torque	Recommandé une fois par an ou en cas de détérioration
Pièces de rechange	Joint torque de rechange disponible (réf. VMG1798)
Réparabilité	Ne pas démonter ; contacter le revendeur pour toute réparation

FOIRE AUX QUESTIONS - LUMIX DMW-MCTZ3E PANASONIC

Quels appareils photo sont compatibles avec le caisson DMW-MCTZ3E ?

Le caisson est conçu pour les Panasonic Lumix DMC-TZ2 et DMC-TZ3 (modèles à partir de mars 2007). Vérifiez la compatibilité dans le manuel de votre appareil.

Quelle est la profondeur maximale d'utilisation du caisson ?

Le caisson est étanche jusqu'à 40 mètres. Ne pas dépasser cette profondeur pour éviter des dommages irréversibles.

Comment installer le joint torque et vérifier l'étanchéité ?

Retirez le joint torque, nettoyez-le et sa rainure, appliquez une fine couche de graisse fournie (taille d'un grain de riz), puis remettez-le en place. Ensuite, immergez le caisson vide 3 minutes dans l'eau pour vérifier l'absence de fuites.

Que faire si de l'eau s'infiltre dans le caisson ?

Arrêtez immédiatement l'utilisation. Retirez l'appareil photo, enlevez la batterie, et séchez le tout. Consultez votre revendeur si l'infiltration persiste. N'utilisez pas le caisson tant que le problème n'est pas résolu.

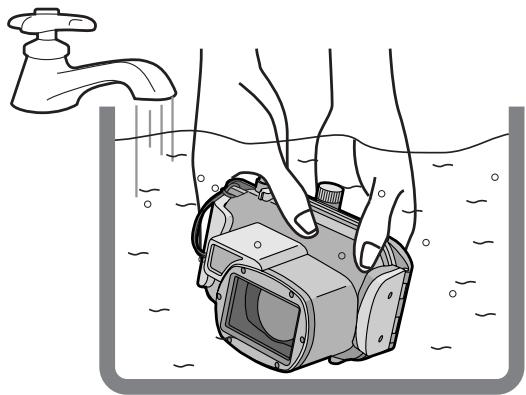

Comment entretenir le caisson après une plongée ?

Rincez le caisson fermé à l'eau douce pendant 30 minutes pour éliminer le sel. Essuyez-le avec un chiffon sec, puis ouvrez-le et retirez l'appareil. Nettoyez et graissez le joint torque avant de ranger le caisson dans un endroit frais et ventilé.

À quelle fréquence faut-il changer le joint torque ?

Le joint torque est une consommable. Remplacez-le chaque année, même sans défaut visible, et immédiatement s'il présente des fissures, déformations ou rayures.

Puis-je utiliser le flash sous l'eau ?

Oui, le caisson est compatible avec le flash de l'appareil. Utilisez de préférence le diffuseur fourni pour éviter une surexposition. Notez que la portée du flash est réduite sous l'eau.

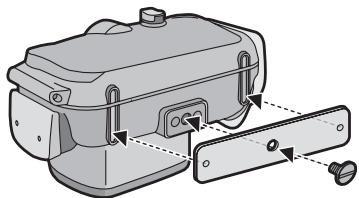

Comment fixer les poids et ajuster la flottabilité ?

Vissez les poids fournis sous le caisson à l'aide de la vis de fixation. Utilisez 0 poids pour une flottabilité positive (flotte), 1 poids pour une flottabilité encore positive mais plus lente, ou 2 poids pour une flottabilité négative (coule).

Que faire en cas de condensation à l'intérieur du caisson ?

La condensation peut survenir lors de changements brusques de température. Placez un gel de silice neuf (fourni) à l'intérieur, loin de l'objectif, 1 à 2 heures avant la plongée. Attendez que le caisson soit à température ambiante.

Où trouver des pièces de rechange comme le joint torque ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés Panasonic. Les références sont : joint torque VMG1798, gel de silice VZG0371, graisse VZG0372.

MODE D'EMPLOI LUMIX DMW-MCTZ3E PANASONIC

Lire intégralement ces instructions avant d'utiliser l'appareil.

Avantutilisation. 49
Accessoires. 51
Manipulation et entretien. 52
Composants 54
Qu'est-ce qu'un joint torque? 55
Preparatifs -Mise en place du joint torque- 56
Preparatifs
-Vérification de l'étanchéité du boîtier- 60
Preparatifs
-Mise en place de l'appareil photo numérique - . . . . 61
Prise de vues 64
Conseils pour la prise de vue dans l'eau 65
Aprèsutilisation. 66
Nettoyage et rangement 68
Remarques sur l'utilisation de l'appareil 69
Specifications 71

• Ce boitier marin est conçu pour les apparèils photo numériques Panasonic.
  Vous pouvez prendre des photos sous l'eau à une profondeur allant jusqu'à 40 m.
• Dans le cas d'une infiltration d'eau provoquée par un manque de précautions, Matsushita n'est responsable en aucune manière des dommages subis par les produits (appareil photo numérique, batteries, carte, etc.) présents à l'intérieur du boîtier, du coût des photographies ou de toutes autres dépenses.
• Matsushita n'offre aucune compensation pour les accidents provoquent des blessures ou des dégats matériels.
• Veuillez lore le manuel d'utilisation de l'appareil photo numérique.
• Avant d'instructor l'appareil photo numérique, immergez le boitier dans l'eau pendant environ 3 minutes ou plus pour vérifier son étanchéité.

Manipulation du boîtier

• Utilisation dans les conditions suivantes:

• Profondeur de l'eau: jusqu'à 40 m

• Température ambiente: 0 °C à 40 °C

• N'utilisez pas le boitier dans une eau de plus de 40^ . La chaleur peut l'endommager et cause des infiltrations d'eau.

• Le boîtier est fait de polycarbonate résistant au chocol; toutes faites attention en l'utilisant. Il peut être facilement éraflé si vous prenez des photos dans des endroits rocheux, etc. et peut être endommagé par le chocol s'il venait à tomber, etc. Pour voyageer en voiture, bateau, train ou avion, emballez soigneusement le boîtier afin d'éviter les chocs en cas de chute, etc. et ne laïsez pas l'appareil photo dans le boîtier. Installee l'appareil photo numérique dans le boîtier uniquement si vous le transportez sur une courte distance comme de l'aéroport vers le point de plongée. (Vous ne pouvez pas réutiliser le matériel avec lequel le boîtier a été emballé au moment de l'achat en vue du transport.)
• Lorsque vous embarquez dans un avion, le changement de pression atmosphérique peut cause une pousseée à l'intérieur du boftier qui risque de l'endommager. Retirez le joint torque avant d'embarquer dans un avion.
• Ne laissez pas l'appareil photo numérique dans le boîtier pendant un long moment dans une voiture, un bateau, exposés directement aux rayons du soleil, etc. Le boîtier est un apparéil hermétique donc sa température interieure peut devenir très élevé et l' apparéil photo numérique peut arrêter de fonctionner correctement. Ne laissez pas la température interieure du boîtier devenir trop élevé.

Utilisation du boîtier à haute ou à basse température

• Si vous ouvrez ou fermez le boîtier dans un endroit chaud et humide et puis que vous le déplacez vers un endroit froid ou que vous plongez sous l'eau, de la condensation peut apparaitre à l'intérieur du boîtier, la surface du verre peut s'embuer et l'appareil photo peut être endommagé.
• Si vous déplacez soudainement le boîtier d'un endroit où la température de l'air ou de l'eau est froide vers un endroit où la température est chaude, la surface du verre peut s'embuer. Attendez jusqu'à ce que la température du boîtier soit proche de la température ambiente avant de prendre des photos.

Preparation

• N'ouvre pas et ne fermez pas le boîtier dans un endroit où il pourrait être éclaboussé par de l'eau ou dans un endroit où le sable pourrait y entrer. Nous vous conseillons d'ouvrir et de fermer le boîtier à l'intérieur.
• Remplacez la batterie, la carte, etc. et installez l'appareil photo numérique à l'intérieur dans un endroit peu humide.

• Si vous doivent ouvrir ou fermer le boitier au point de plongée pour remplaner la batterie ou la carte, voirlez à suivre les étapes suivantes.

• Choisissez un endroit où le boîtier ne sera pas éclaboussé par de l'eau et où le sable ne pourrait pas y pénétrez.

• Enlevez toutes les gouttes d'eau prsentes entre le côte avant et arrière du boitier et dans la dans le loquet de verrouillage en soufflant. Enlevez complètement les gouttes d'eau restantes avec un chiffon sec.
• Essuyez complètement toutes les gouttes d'eau de votre corps ou vos cheveux.
• Soyez particulièrement attentif à l'eau qui a pénétré dans votre combinaison de plongée par les manches.

• Ne touchez pas l'appareil photo numérique si vos mains sont mouillées d'eau de mer. Mouillez une serviette avec de l'eau douce et mettez-la à l'avance dans un sac en plastique. Utilisez cette serviette pour essuyer les gouttes d'eau et le sable Presents sur vos mains ou votre corps.

• Ce boftier n'absorbe pas les chocs. Si vous placez un objet lourd sur le boftier ou si vous le cognez, l'appareil photo peut etre endommagé. Faites attention lorsque vous utilisez le boftier.

Lorsque vous ouvrez l'emballage pour la première fois, vérifie bien qu'il contient le boîtier et tous les accessoires et que ceux-ci n'ont pas été endommagés lors du transport. Si vous constaze que celui chose d'anormal, consultez votre revendeur avant d'utiliser le boîtier.

N'utilise aucuns autres accessoires que ceux indiqués cï-dessous.

	Joint torque VMG1798		Gel de silice dessiccatif) (1 g/5 pièces) VZG0371
	Tube deGRAISSSE (pour joint torque) VZG0372		Courroie VFC4190
	Poids (2) VMP8844		Vis de fixation des poids VHD1930
	Diffuseur VYK2D90 • Vous peuvent-retirer le diffuseur lorsqu'vous ne l'utiliser pas. Retirez	Fixez Fixez-le selon l'illustration.

• Ne placez pas le boitier dans un endroit où il pourrait tomber.

• Si le boitant tombe sur votre tete ou votre pied, il vous blessera et pourra mal fonctionner.

• Ne modifiez jamais le boîtier.

• Si de l'eau s'introduit dans l'appareil photo numérique parce que le boitier est abimé, celui-ci peut être endommagé de façon irrémédiable.

• Si vous continuez d'utiliser l'appareil photo après que l'eau s'y soit infiltrée, il peut causer un incendie.

• N'utilise pas le boîtier en plongée sous-marine sans un entrainment adequat.

• Vous ne devez utiliser ce boitier lors d'une plongée sous-marine que si vous avez été correctement entrainé et étés qualifié pour ce sport.

• Ne placez jamais le boitier, laGRAisse, le gel de silice ou le joint torique à la portée des enfants.

• Si un enfant se coince une partie du corps dans ce boitier, cela peut provoquer une blessure.

• Les enfants peuvent accidentellement avaler laGRAisse, le gel de silice ou le joint torque.

• Consultez immédiatement votre médecin si vous pensez que vous infant a avalé de laGRAISSÉ, du gel de silice ou le joint torique.

• N'enroulez pas la bandoulière autour de votre cou lorsque vous étés sous l'eau.

• Cela peut vous blesser le cou et causer une suffocation ou d'autres blessures sérieuses.

• Nettoyez toutes traces de graisse de vos mains.

• Ne mettez pas laGRAisse en contact avec vos yeux ou notre bouche.

• S'il y a des infiltrations d'eau dans le boîtier, arrêtez immédiatement de l'utiliser.

• Ceci peut provoquer un chocoléctrique, une brûture ou un incendie.

• Consultez votre revendeur.

• Si celui que chose d'anormal survient en utilisant le boitier sous l'eau, veuillez suivre toutes les procédures nécessaires et les consignes de décompression lors de votre remontée.

• Si vous remontez trop rapidement, vous pouvez subir la maladie des caissons.

• Si de la fumée ou une chaleur, une odeur ou un bruit anormal provient du boitier, arrêtez de l'utiliser immédiatement.

• Cela peut causeur un choc électric, une brûture ou un incendie.

• Retirez l'appareil photo numérique du boîtier et puis retirez les batteries de l'appareil photo.

• Consultez votre revendeur.

• Faites attention en ouvrant le boîtier après une infiltration d'eau.

• L'eau qui s'est infiltrée peut sortir ou bien l'arrière du boîtier peut se renverser.

• Ne laïsez pas le boîtier dans un endroit où la température est élevé.

• La température à l'intérieur du boitant peut devenir très élevé surtout lorsqu'il est exposé directement aux rayons du soleil sur une plage, en voyage, etc. ou lorsqu'il est laissé dans une voiture fermée en plein eté. La chaleur peut endommager le boitant ou ses éléments internes.

• Si un apparéil photo numérique se trouve à l'intérieur du boîtier, celui-ci peut également être endommagé.

• Si vous utilisez l'appareil photo numérique lorsque la température à l'intérieur du boîtier est très élevé, cela peut cause des infiltrations, des courts-circuits ou une panne d'isolement ayant pour résultat un feu ou un mauvais fonctionnement.

• Ne manipulez pas l'appareil photo numérique ou la batterie avec les mains mouillées.

• Cela peut provoquer un chocoléctrique ou un mauvais fonctionnement.

Prises de vues avec le flash

• Lorsque vous utilisez le flash, les angles de l'image peuvent etre coupés ou l'image peut ne pas apparaitre illuminée de maniere uniforme.
• En prénant des photos avec le flash, la portée disponible de celui-ci est plus faisible sous l'eau qu'en plein air.

1. Levier de zoom
2. Oeillet de la courroie (pour fixer la courroie et le diffuseur fournis)

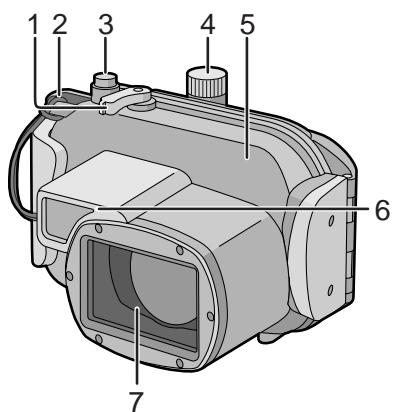

1. Déclencheur
2. Molette de selection du mode
3. Couvercle avant
4. Diffuseur (fournie)
5. Vitre avant
6. Interrupteur marche/arrêt
7. Touche compensation de l'exposition/Prises de vues en rafale avec réglage automatique de l'exposition/ Réglage fin de l'équilibre des blancs/Compensation du contre-jour en mode simple
8. Touche /du mode flash
9. Touche [MENU/SET] (affichage/réglage du menu)
10. Touche de fonction [FUNC]/ Touche d'effacement
11. Touche /[REV] (prévisualisation)
12. Touche de l'affichage/mode ACL [DISPLAY/LCD MODE]
13. /Touché de verrouillage de mise au point automatique/ Verrouillage de mise au point automatique

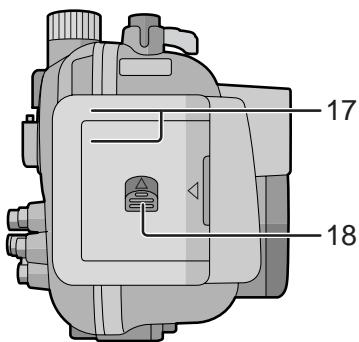

14. Couvercle arrête
15. Loquet de verrouillage

16. Levier de déverrouillage

17. Un joint torique est une garniture étanche utilisée pour les apparciels photo, montres ou équipements de plongée.

18. Le joint torque rend le boîtier étanche en scellant l'espace entre sa partie avant et arrrière.

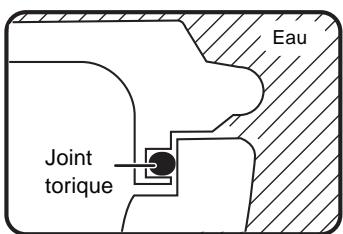

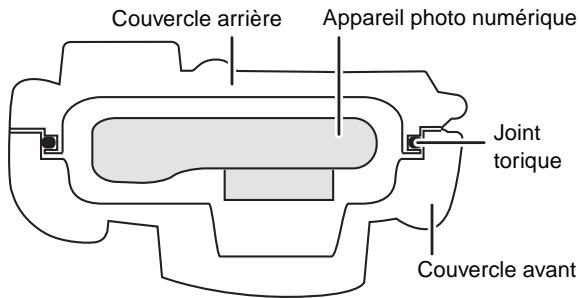

Comment le joint torique rend-t-il le boitier étanche

Le caoutchouc entre en contact avec les cotsés du boîtier le rendant ainsi étanche et empêchant l'eau d'entrez par l'ouverture.

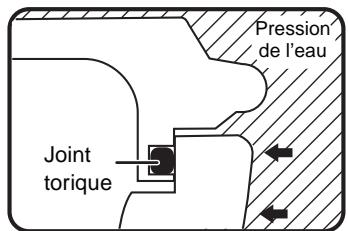

Quand le joint torique est écrasé par la pression de l'eau, sa surface s'élargit et le boittier est scelledé plus hermetiquement.

Le joint torique évite les infiltrations d'eau en uniformisant le contact des deux côtés du boîtier. Donc, le bon entretien du joint torique est très important. Un mauvais entretien peut causer des infiltrations d'eau.

Assurez-vous demettre le joint torique en place avant d'installer l'appareil photo numérique.

Lavez et séchez vos mains avec soin avant de manipuler le joint torique. Placez le joint torique dans un endroit sans sable ni poussière.

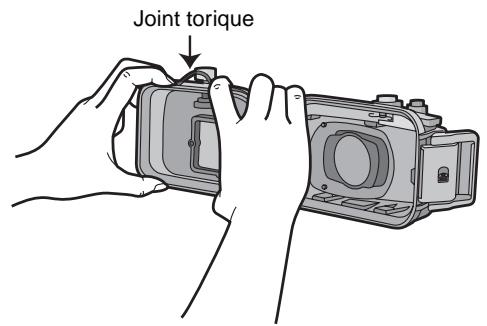

1 Desserrez le joint torque avec vos doigs pour l'enlever.

• Desserrez une partie du joint torque du bout de vos deux doigs et soulevez la partie détachée. Faites attention de ne pas érafler le joint torque avec vos ongles.

Remarque

• N'utilise pas d'objet pointu pour retarder le joint torique. Ceci pourrait l'érafler.

2 Vérifiez le joint torque.

• Vérifiez l'absence de saleté, sable, cheveux, poussière, cristaux de sel, fibre ouGRAISSÉ sur le joint torque. Si vous trouvez une de ces choses, retirez-la avec un chiffon sec et doux.

Salleté

Sable

Cheveux

Poussière

Cristaux de sel

Fils de tissu

• Sur le joint torique, il peut y avoir de la saleté que vous ne pouvez pas voir. Vérifiez la présence de saletés en frottant votre doigt sur le joint torique.
• Lors du nettoyage du joint torque, faites attention de ne pas laisser sur celui-ci les fibres du linge sec et doux.
• Vérifiez que le joint torique ne soit ni déchiré, tordu, écrasé, effiloché ou éraflé et qu'il n'y ait pas de sable collé dessus. Si c'est le cas, remplacez le joint torique.

Fissures

Distorsions

Écrasements

Écaillements

Rayures

Dépôts de sable

3 Vérifiez la rainure du joint torique.

• Des grains de sable ou des cristaux de sel durcis peuvent entrer dans la rainure du joint torique. Retirez-les avec précaution avec un jet d'air ou un tampon de coton. Si vous utilisez un tampon de coton, veillez à ne pas laisser de fibres dans la rainure du joint torique.

4 Vérifiez le côté opposé du joint torique de la même manière.
5 Appliquez laGRAISE (fournie).

• Appliqué uniformément et du bout du doigt une quantité de graisse (fournie) de la dimension d'un grain de riz sur le joint torique.
• Si vous appliquez trop deGRAISSE,de la saleté ou de la poussière collera au joint torique.
• Utilisez uniquement la graisse indiquée. Si vous utilisez un autre type de graisse, la surface du joint torique peut s'endommager et cause des infiltrations d'eau.
• N'applique pas laGRAISSÉ à l'aide d'un papier ou d'un chiffon. Des fibres pourraient rester collées au joint torque.

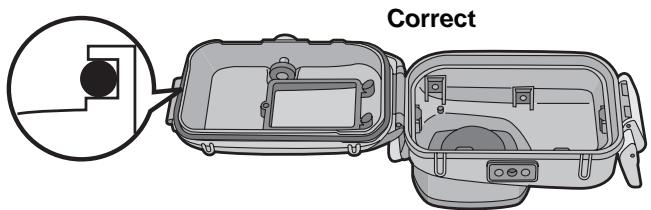

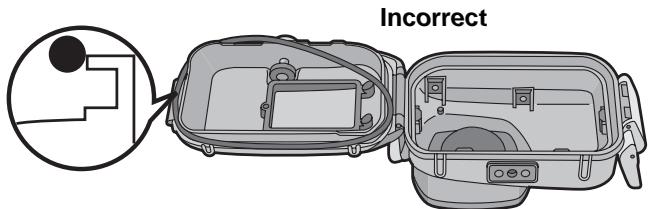

6 Placez le joint torque dans la rainure.

Vérifiez les choses suivantes:

Qu'il n'y ait pas de saleté collée sur le joint torque.
- Que le joint torique ne sorte pas de son logement.
- Que le joint torque n'est pas tordu.
- Que le joint torique ne soit pas trop étié.

7 Vérifiez le joint torque une dernière fois.

Vérifiez les choses suivantes encore une fois:

• Qu'il n'y ait pas de saleté collée sur le joint torque.
• Que le joint torique ne sorte pas de son logement.
• Que le joint torque n'est pas tordu.
• Que le joint torque ne soit pas trop étièr.

Essuyez avec soin toute laGRAISSDe vos mains avec un chiffon sec puis lavez-les avec de I'eau.

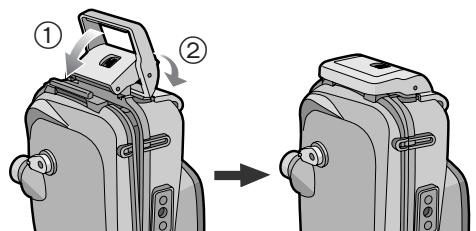

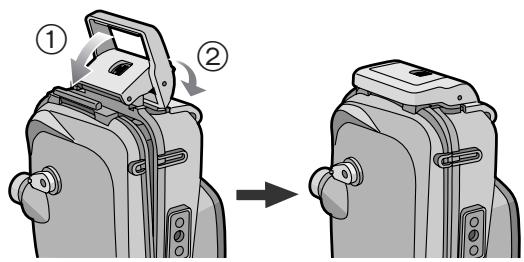

8 Fermez le loquet.

• Vérifie qu'aucune matière étrangère ne soit collée à la surface extérieure et au loquet de verrouillage sur la partie avant du boîtier, puis fermez le boîtier.

Remarques

• Pour garder le boîtier complètement hermétique, n'éraflez pas la surface du joint torique qui entre en contact avec les côts du boîtier.
• N'utilisez jamais un joint torique qui a été éraflé ou endommagé par de la saleté, etc. Ceci causerait des infiltrations d'eau.
• Chaque fois que vous utilisez le boftier, retirez le joint torque et vérifie qu'il n'y ait ni saleté, sable, cheveux ou autres matériaux étrangers dans la rainure, puis appliquez une mince couche de graisse (fournie). Si vous appliquez trop deGRAISSÉ, la saleté et la poussière peuvent coller au joint torque et causer une infiltration d'eau.
  Assurez-vous d'avoir un joint torique de rechange dans le cas où celui que vous utilisez soit endommagé ou éraflé.

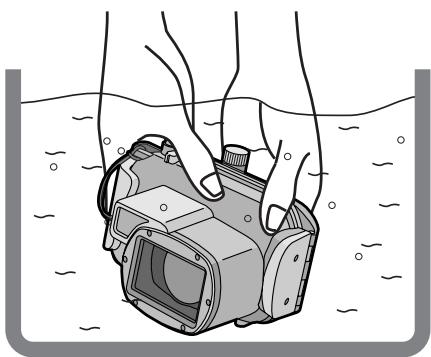

Après la préparation du joint torique, vérifiez l'absence d'infiltrations d'eau dans le boitier en l'immergeant dans un bassin d'eau, une baignoire, etc. pendant environ 3 minutes avant dinstaller l'appareil photo numérique.

• N'utilisez pas le boitier dans une eau de plus de 40^ . La chaleur peut l'endommager et cause des infiltrations d'eau.

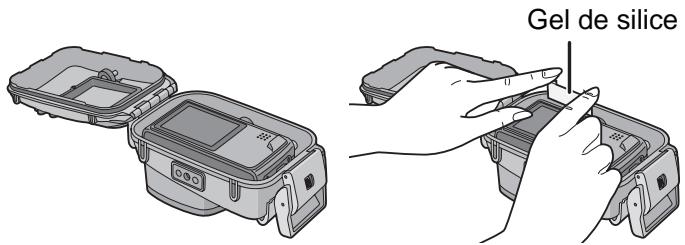

Effectuez le même test après avoir mis en place l'appareil photo numérique dans le boîtier. (P61)

Remarques

• Si des bulles sont produites lorsque que le boitier est immergé dans l'eau ou qu'il a de l'eau à l'intérieur de celui-ci lorsque vous le retirez de l'eau, cela signifie qu'il a une fuite. Dans de tels cas, consultez le détaillant.
• Si de l'eau s'infiltre dans le boitier pendant que vous l'utilise et que l'appareil photo numérique se retrouve submergé, retirez immédiatement la batterie. L'hydrogène peut s'enflammer ou exploser si un feu se trouve à proximité.
• Si vous plongez rapidement tout en tenant le boîtier ou si vous lancez le boîtier d'un bateau dans la mer, une infiltration d'eau peut survenir en raison de la pression élevée. Il ne s'agit pas d'un mauvais fonctionnement du boîtier. Plongez toujours lentement dans l'eau.
• Le boitantier est donc pour être utilisé à une profondeur allant jusqu'à 40 m. Si vous plongez à une profondeur de plus de 40 m, une partie du boitantier peut être endommagée de façon irrémédiable.
• En fermant le boitier, assurez-vous qu'aucun matériel étranger ne se trouve entre le joint torque et la rainure. Un simple cheveu ou grain de sable peut causer une infiltration d'eau.

Vérifiez que l'interrupteur de marche/arrêt de l'appareil photo et du boîtier marin sont placés sur [OFF].

• Retirez la bandoulière de l'appareil photo numérique.

1 Appuyez sur ② avec votre doigt tout en faisant glisser ① pour ouvrir le loquet.

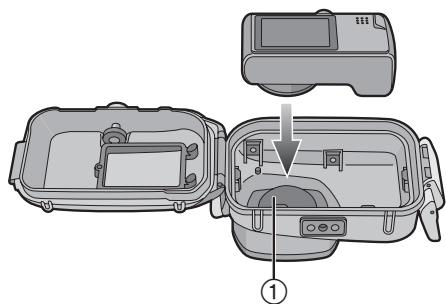

2 Installez l'appareil photo numérique dans le boîtier.

• Attention à ne pas heurter l'anneau de protection ①.

3 Insérez le gel de silice (fournie).

Utilisez toujours du gel de silice neuf.

• En introduisant le gel de silice, pliez-le comme montré sur l'illustration CIDESSous et introduisez-le aussi loin que possible. Si vous fermez le boitier alors que le gel de silice n'est pas totalement mis en place, celui-ci sera pris dans le joint torique et causera une infiltration d'eau.

• Si la température de l'air est élevée et si la température de l'eau est BASSE, de la condensation peut apparaitre à l'intérieur du boîtier. Pour éviter cela, assurez-vous que le gel de silice (fourni) n'entre pas en contact avec l'objetif de l'appareil photo. Pour éviter que le boîtier ne s'embue, placez le gel de silice environ 1 à 2 heures avant d'utiliser le boîtier.

4 Fermez le loquet.

Vérifiez que le loquet est correctement fermé.
Ne pas coincer la courroie etc. dans le loquet.

5 ÀpRES avoir installé l'appareil photo, vérifie une fois de plus l'absence d'infiltration d'eau dans le boîtier. (P60)

Remarques

• Vérifiez encore une fois la bonne mise en place du joint torque dans sa rainure.
• Évitez d'ouvrir ou de fermer le boitier lorsqu'il y a beaucoup de sable ou de poussière et dans des endroits humides ou mouillés.
• S'il y a un changement soudain de température, de la condensation peut apparaitre à l'intérieur du boîtier.
• Si de l'écran solaire ou de l'huile solaire colle au boitier, nettoyez-le immédiatement avec de l'eau tiède afin d'éviter la décoloration et de réduire l'étanchéité.

Fixation des poids

À propos de l'utilisation des poids

Fixez les poids pour régler la flottabilité préféree lors de l'utilisation du boitier marin. Utilisez-les selon le besoin.

Consultez les points suivants concernant la flottabilité sous l'eau.

① Lors de l'utilisation de l'appareil photo numérique et du boitier marin seulement: Ils flottent lentement dans l'eau douce ou l'eau de mer. (flottabilité positive)
(2) Lors de l'utilisation de l'appareil photo numérique, du boîtier marin et d'un poids: Ils flottent encore plus lentement dans l'eau douce ou l'eau de mer. (flottabilité positive)
③ Lors de l'utilisation de l'appareil photo numérique, du boitier marin et de deux poids:

Ils coulent lentement dans l'eau douce ou l'eau de mer. (flottabilité négative)

Méthode de fixation des poids

Lors de l'utilisation d'un poids, alignez la partie en saillie du poids avec la prise de fixation de trépied sur le boîtier marin puis utilisez la vis fournie pour le fixer. Si vous utilisez les deux poids, alignez la partie en saillie du deuxième poids avec la partie en creux du premier poids afin qu'ils ne soient pas superposés puis fixezz les à la prise de fixation de trépied.

Remarques

• Afin d'empêcher la rouille, retirez les poids après leur utilisation, essuyez tout le sel puis rangez-les.

Avant de prendre des photos sous-marines Vérifiez les choses suivantes avant de plonger.

• Reste-t-il suffisamment d'énergie dans la batterie?
• Y a-t-il suffisamment d'espace mémoire sur la carte?
• Est-ce que le joint torque est correctement mis en place dans sa rainure?
• Avez-vous vérifié l'absence d'infiltration d'eau dans le boîtier?
• Le loquet est-il fermement verrouillé?

Prise de vues

1 Allumez l'appareil photo.

Appuyez sur ① pour déverrouiller puis réglez sur [ON].

Appuyez sur ② pour verrouiller.

2 Affichez le menu du mode scène et seLECTIONnez [SOUS-MARINE] mode.

• Pour plus de détails, lisez le manuel d'utilisation de l'appareil photo numérique.

3 Dirigez la zone MPA de l'écran ACL sur le sujet que vous désirezmettre au point.

4 Appuyez sur ( ) pour faire la mise au point.

• Appuyez à nouveau sur ( ) pour annuler.

5 Appuyez à fond sur le déclencheur pour prendre une photo.

Remarques

• Avant de ranger le boîtier, nous vous conseillons de régler à nouveau l'horloge. (Pour plus de détails, lisez le manuel d'utilisation de l'appareil photo numérique.)
• S'il y a des particules qui flottent devant l'appareil photo, elles peuvent etre mises au point à la place du sujet.
• S'il y a des gouttes d'eau ou de la saleté sur le verre avant, vous pouvez ne pas être capable de faire correctement la mise au point. Essuyez le verre avant, avant de prendre des photos.

Lorsque l'image est trop bleuâtre dans l'eau

① Appuyez plusieurs fois sur (区) jusqu'à ce que [^±] apparaisse.
② Appuyez sur () / (12) pour régler l'équilibre des blancs.
③ Appuyez sur [MENU/SET] pour finir.

• Vous pouze également appuyer à mi-course sur le déclencheur pour finir.

Sélectionnez la meilleure image

Réglez le flash sur [ ]

Utilisation de la fonction de prise de vues en rafale avec réglage automatique de l'exposition (pour modèles munis de cette fonction)

• Chaque fois que le déclencheur est appuyé, 3 photos avec des expositions différentes sont automatiquement enregistrées. Vous pouvez désirée parmi les 3 qui ont été prises.

Utilisation du mode rafale

• Lors de prises de vues de sujet à mouvement rapide (un clown orange, par exemple) en mode rafale, vous pouvez selectionner votre photo préféérée parmi celles qui ont été prises.

Remarque

• Pour plus d'informations, lore le manuel d'utilisation de l'appareil photo numérique.

Après avoir fini de prendre des photos, suivez les étapes suivantes.

1 Immergez le boitier dans de l'eau douce pendant environ 30 minutes ou plus sans retarder l'appareil photo afin d'enlever tous les cristaux de sel, etc.

• Appuyez sur toutes les touches de fonctionnement, etc. du boitier afin d'enlever toute l'eau de mer. Si les cristaux de Sel ne sont pas retirees des touches, etc., ceux-ci durciront et les touches deviendront inutilisables.
• Ne lavez pas le boîtier avec de l'eau à trop grand débit ou sous pression, etc. car cela peut cause des infiltrations d'eau.

2 Essuyez l'eau avec un chiffon sec qui n'est pas improugné de cristaux de sel et séchez complètement le boîtier.

• Ne séchez pas le boîtier en l'exposant directement aux rayons du soleil. Ceci peut décolorer ou endommager le boîtier ou bien accélérer la détérioration du joint torque.

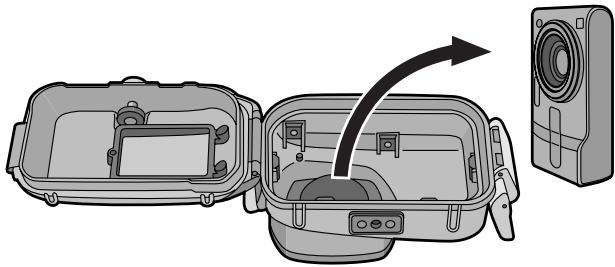

3 Ouvrez le couvercle arrêté pour retarder l'appareil photo numérique.

4 Retirez le joint torque du boîtier et vérifiez qu'il n'y ait aucune saleté, etc. dans la rainure.
5 Vérifiez qu'il n'y ait aucune éraflure, etc. sur le joint torique pendant que vous appliquez laGRAisse.

Remarques

Faites attention en retardant l'appareil photo du boitier que celui-ci ne se mouille pas.

• Retirez l'appareil photo avec les mains propres. (Lavez vos mains avec de l'eau douce et séchez-les avec soin.)
• Séchez complètement toute trace d'humidité de votre corps et de vos cheveux. (Soyez particulièrement attentif à l'eau qui a pénétrée dans votre combinaison de plongée par les manches.)
• Lorsque le temps ou la mer est particulièrement mauvais, choisissez un endroit où l'appareil photo ne sera pas mouillé, par exemple à l'intérieur ou sous une toiture.

1 Lavez l'extérieur du boitantier avec de I'eau.

• Lavez l'extérieur du boitier jusqu'à ce qu'il soit propre. (P66)
  Veillez à fermer le boitier et lavez l'extérieur uniquement avec de l'eau.
• Essuyez toutes traces de saleté à l'intérieur du boîtier avec un chiffon doux et humide.

Remarques

• Ne lavez pas le boitier avec de l'eau sous pression car cela peut provoquer des infiltrations d'eau. Retirez l'appareil photo avant de laver le boitier avec de l'eau.
• Ne laïsez pas l'appareil photo numérique dans le boitier lorsque vous le rangez.
• Range ce boitier dans un endroit frais, bien ventilé.

■ Manipulation du joint torique

• N'utilisez pas d'alcool, de solvant ou de nettoyant chimique pour nettoyer le joint torique. Ceci accélérer les dommages ou la détérioration du joint torique.
• Si vous n'utilise pas le boîtier pendant un long moment, retirez le joint torique de la rainure, appliquez une mince couche deGRAISSSE (fournie), placez-le dans un sac en polyester propre et placez-le dans un endroit frais, et nombre afin d'éviter que la surface ne soit endommagée. Lorsque vous utilisez le joint torique à nouveau, vérifie avec soin que celui-ci n'est ni égratigné ni plié.
• Utilisez uniquement laGRAISSIDique. Si vousutilisez d'autres types de graissie, la surface du joint torique peut en etre abimee et causer des infiltrations d'eau.
• Le joint torque entre en contact avec les côts du boîtier et le rend hermétique. Ne cognez pas, n'introduisez aucun matérielux étrangers (saleté, sable, cheveux, etc.) et n'éraflez pas le joint torque ou les côts du boîtier.
• Utilisez le bout de vos doigs pour-retirer le joint torque. N'utilisez pas d'objet pointu car cela peut érafler le joint torque.
• Àprous avoir retire le joint torque de la partie arrêté du boitier, retirez-en toutes les saletés, sable, cheveux ou autres matières étrangères. Essuyez également la rainure du joint torque et les parties interieures du couvercle avant qui sont en contact avec le joint torque.
• Ne jamais utiliser un joint torique qui a été éraflé ou taché par de la saleté, etc. Ceci causerait des infiltrations d'eau. Remplacez-le par un joint torque neuf.
• ÀpRES remplacement du joint torique, la non-utilisation du boitier pour une période prolongée, l'ouverture du boitier pour installation de l'appareil photo, le remplacement de la batterie, etc., vérifie avec soin que le joint torique n'est ni éraflé ni fendu. Puis, fermez le boitier et vérifie l'absence de toute infiltration d'eau en l'immergeant dans un bassin d'eau, une baignoire, etc. pendant environ 3 minutes. (P60)
• Les joints toriques sont des produits consommables. Bien que la durée de vie des joints toriques dépende de la manière dont ils sont entretenus, de la fréquence à laquelle ils sont utilisés et de leur condition de rangement, nous vous conseillons de les replacer chaque année même si vous ne voirz aucune éraflure.

Entretien

• N'utilisez pas les produits chimiques indiqués ci-dessous pour le nettoyage, la protection antirouille, la protection antibuée ou la réparation. Leur usage direct ou indirect (avec un vaporisateur chimique, etc.) sur le boîtier peut, à haute pression, fissurer celui-ci.

Substances chimiques	Mises en garde
Solvants organiques volatiles/Détergents chimiques	Ne pas nettoyer le boîtier au moyen de solvants organiques volatiles comme l'alcool, le benzine ou des diluants ou avec des détergents chimiques. Nettoyez le boîtier avec de l'eau courante ou tiège.
Produits anticorrosifs	Ne pas utiliser de produits anticorrosifs car les parties en métal du boîtier sont en acier inoxydable ou en laiton. Lavez-les à l'eau douce.
Produits antibuée	Ne pas utiliser de produits antibuée disponibles dans le commerce. Veillez à utiliser le gel de silice indiquédans ce manuel d'utilisation.
Adhésifs	Ne pas utiliser d'adhésifs pour la réparation. Si le boîtier a besoin d'être réparé, consultez votre revendeur.

• Si laGRAISSERE restecollée à l'appareil photo numérique,essuyez-la avec unlingedoux et sec.
• Pour essuyer l'intérieur du boitier, utilisez uniquement un chiffon sec et doux. Essuyez l'intérieur du verre avant avec ce chiffon, avant et après l'utilisation afin qu'il reste propre.

- À propos du rangement et de la vérification après l'utilisation

• Retirez toujours l'appareil photo numérique du boîtier.
  Veillez à ce qu'aucune saleté ou poussière n'adhere au joint torique.
• Séchez bien ce boitant à température ambiente et le ranger dans un endroit frais à l'abri de la lumière.
• Nous vous conseillons de faire vérifier le boîtier environ 3 ans après l'achat. Cette vérification comprend le désassemblage et le nettoyage du boîtier, l'inspection de tous ses éléments et leur réparation si nécessaire ainsi que la vérification de son étanchéité en utilisant le même test hydrostatique que celui effectué avant l'achat. Tous les frais de port sont à la charge du client.
• Ne désassemblez aucun élément, n'utilise aucun accessoire qui ne serait pas indiqué dans ce manuel d'utilisation et ne modifies pas le boîtier. Si le boîtier ne fonctionne pas correctement, consultez votre revendeur.

Specifications

Modèle compatible:

Poids:

Dimensions:

Matière:

Structure étanche:

Profondeur de

résistance à l'eau:

DMC-TZ2/DMC-TZ3 (À compter de mars 2007*)

Environ 430g

Environ 155~mm (L)× 94 mm (H)× 93 mm (P)

(parties en saillie non comprises)

Polycarbonate

• Pour déterminer quels modèles peuvent être utilisés de concert avec le boîtier marin, reportez-vous au manuel d'utilisation, catalogue, site Internet, etc., afférients aux appareils photo numériques.

Indice
