Produkttyp	Wasserdichtes Gehäuse für Digitalkamera
Kompatible Modelle	Panasonic Lumix DMC-TZ2, DMC-TZ3 (ab März 2007)
Maximale Tiefe	40 Meter
Gehäusematerial	Polycarbonat
Abmessungen (B × H × T)	Ca. 155 × 94 × 93 mm (ohne überstehende Teile)
Gewicht	Ca. 430 g (ohne Zubehör)
Dichtungsstruktur	O-Ring mit speziellem Fett
Mitgeliefertes Zubehör	O-Ring (VMG1798), Kieselgel (1g/5 Stk., VZG0371), Fetttube (VZG0372), Trageriemen (VFC4190), Gewichte ×2 (VMP8844), Gewichtsbefestigungsschraube (VHD1930), Diffusor (VYK2D90)
Zugängliche Bedienelemente	Auslöser, Modusrad, Zoom, Ein/Aus-Schalter, Blitz-, Menü-, Navigationstasten, Belichtungskorrektur
Unterwassergebrauch	Tauchen bis 40 m, langsam eintauchen, um Eindringen von Wasser zu vermeiden
Betriebstemperatur	0 °C bis 40 °C (Umgebungsluft und Wasser)
Unterwasserblitz	Mit mitgeliefertem Diffusor verwendbar; Reichweite unter Wasser reduziert
Auftrieb	Einstellbar mit 0, 1 oder 2 mitgelieferten Gewichten (positiver oder negativer Auftrieb)
Pflege nach Gebrauch	Mit Süßwasser 30 Min. spülen, im Schatten trocknen, Kamera und O-Ring entfernen
Austauschintervall des O-Rings	Empfohlen einmal jährlich oder bei Beschädigung
Ersatzteile	Ersatz-O-Ring erhältlich (Ref. VMG1798)
Reparierbarkeit	Nicht zerlegen; wenden Sie sich bei Reparaturen an Ihren Händler

Häufig gestellte Fragen - LUMIX DMW-MCTZ3E PANASONIC

Welche Kameras sind mit dem Gehäuse DMW-MCTZ3E kompatibel?

Das Gehäuse ist für die Panasonic Lumix DMC-TZ2 und DMC-TZ3 (Modelle ab März 2007) ausgelegt. Überprüfen Sie die Kompatibilität im Handbuch Ihrer Kamera.

Was ist die maximale Tauchtiefe des Gehäuses?

Das Gehäuse ist bis zu 40 Metern wasserdicht. Überschreiten Sie diese Tiefe nicht, um irreversible Schäden zu vermeiden.

Wie installiere ich den O-Ring und überprüfe die Dichtigkeit?

Entfernen Sie den O-Ring, reinigen Sie ihn und seine Nut, tragen Sie eine dünne Schicht des mitgelieferten Fetts (Reiskorngröße) auf und setzen Sie ihn wieder ein. Tauchen Sie das leere Gehäuse anschließend 3 Minuten in Wasser, um auf Lecks zu prüfen.

Was tun, wenn Wasser in das Gehäuse eindringt?

Stoppen Sie die Nutzung sofort. Entfernen Sie die Kamera, nehmen Sie den Akku heraus und trocknen Sie alles. Konsultieren Sie Ihren Händler, wenn das Eindringen anhält. Verwenden Sie das Gehäuse erst, wenn das Problem behoben ist.

Wie pflege ich das Gehäuse nach einem Tauchgang?

Spülen Sie das geschlossene Gehäuse 30 Minuten lang mit Süßwasser, um Salz zu entfernen. Wischen Sie es mit einem trockenen Tuch ab, öffnen Sie es und entnehmen Sie die Kamera. Reinigen und fetten Sie den O-Ring, bevor Sie das Gehäuse an einem kühlen, belüfteten Ort lagern.

Wie oft muss der O-Ring ausgetauscht werden?

Der O-Ring ist ein Verschleißteil. Ersetzen Sie ihn jährlich, auch ohne sichtbare Mängel, und sofort bei Rissen, Verformungen oder Kratzern.

Kann ich den Blitz unter Wasser verwenden?

Ja, das Gehäuse ist mit dem Kamerablitz kompatibel. Verwenden Sie vorzugsweise den mitgelieferten Diffusor, um Überbelichtung zu vermeiden. Beachten Sie, dass die Blitzreichweite unter Wasser reduziert ist.

Wie befestige ich die Gewichte und stelle den Auftrieb ein?

Schrauben Sie die mitgelieferten Gewichte mit der Befestigungsschraube unter das Gehäuse. Verwenden Sie 0 Gewichte für positiven Auftrieb (schwimmt), 1 Gewicht für immer noch positiven, aber langsameren Auftrieb, oder 2 Gewichte für negativen Auftrieb (sinkt).

Was tun bei Kondensation im Gehäuseinneren?

Kondensation kann bei plötzlichen Temperaturänderungen auftreten. Legen Sie 1-2 Stunden vor dem Tauchgang ein neues Kieselgel (mitgeliefert) hinein, fern vom Objektiv. Warten Sie, bis das Gehäuse Raumtemperatur erreicht hat.

Wo finde ich Ersatzteile wie den O-Ring?

Ersatzteile sind bei autorisierten Panasonic-Händlern erhältlich. Die Referenzen sind: O-Ring VMG1798, Kieselgel VZG0371, Fett VZG0372.

BEDIENUNGSANLEITUNG LUMIX DMW-MCTZ3E PANASONIC

Vor der Verwendung lesen Sie bitte diese Anleitung vollständig durch. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des

Gerätes vollständig durch.

Vor der Verwendung 25

Zubehör 27

Handhabung und Pflege 28

Bauteile 30

Vorbereitung - Einsetzen des O-Rings - 32

Vorbereitung - Kontrollieren, dass das Gehäuse wasserdicht ist - 36

Vorbereitung - Anbringen der Digitalkamera - 37

Aufnahme von Bildern 40

Tipps zur Aufnahme von Bildern im Wasser 41

Nach Gebrauch 42

Reinigung und Aufbewahrung 44

Vorsichtshinweise 45

Spezifikationen 47

• Dieses Unterwassergehäuse wurde für die Digitalkameras von Panasonic entwickelt. Sie können bis zu einer Wassertiefe von 40 m Spaß an Unterwasseraufnahmen haben.
• Beim Eindringen von Wasser aufgrund Nachlässigkeit haftet Matsushita in keiner Weise für Schäden an jeglichen im Gehäuse enthaltenen Produkten (Digitalkamera, Batterien, Karte, etc.), Kosten für Fotografien oder sonstige Aufwendungen.
• Matsushita leistet außerdem keinen Schadenersatz für Unfälle, die zu Verletzungen oder Sachschaden führen.
• Lesen Sie dazu die Bedienungsanleitung zu Ihrer Digitalkamera.
• Bevor Sie die Digitalkamera anbringen, tauchen Sie das Gehäuse ca. 3 Minuten oder länger in Wasser, um zu überprüfen, ob kein Wasser eindringt.

Zum Umgang mit diesem Gehäuse

• Verwendung unter den folgenden Bedingungen:
• Wassertiefe: Bis zu 40 m
• Umgebungstemperatur: 0° C bis 40° C
• Das Gehäuse nicht in Wasser mit einer Temperatur über 40°C verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.
• Das Gehäuse besteht aus stoßfestem Polykarbonat. Seien Sie jedoch bei der Benutzung vorsichtig, da es leicht zerkratzt, wenn Bilder an felsigen Stellen, etc. aufgenommen werden, und kann durch Stöße wie durch Herunterfallen o.ä. beschädigt werden. Bei Reisen im Auto, Schiff, Zug oder Flugzeug, verpacken Sie das Gehäuse gut, um jegliche direkte Stöße zu vermeiden, falls es herunterfallen sollte, und setzen Sie die Digitalkamera nicht im Gehäuse ein. Die Digitalkamera nur im Gehäuse anbringen, wenn Sie diese eine kurze Strecke lang, wie z.B. vom Flughafen zum Tauchort transportieren. (Das Verpackungsmaterial aus dem Kauf des Gehäuses kann nicht zum Transportieren verwendet werden.)
• Beim Besteigen eines Flugzeugs kann der Wechsel des atmosphärischen Drucks zur Ausdehnung des Gehäuses führen und dadurch zu Beschädigungen. Entfernen Sie den O-Ring, bevor Sie ein Flugzeug besteigen.
• Lassen Sie die Digitalkamera nicht längere Zeit in einem Auto, auf einem Schiff oder in direkter Sonneneinstrahlung liegen. Das Gehäuse ist eine luftdichte Vorrichtung, dadurch wird die Temperatur darin sehr hoch und es kann zu Funktionsstörungen der Digitalkamera kommen. Lassen Sie die Temperatur im Gehäuse nicht zu hoch werden.

■ Verwendung des Gehäuses bei hohen oder niedrigen Temperaturen

• Wenn Sie das Gehäuse an feuchten oder nassen Orten öffnen und dann an einen kühlen Ort bringen oder unter Wasser verwenden, kann es im Inneren des Gehäuses zu Kondensation kommen, die Glasfläche kann sich trüben und die Digitalkamera beschädigt werden.
• Wenn Sie das Gehäuse plötzlich von einem kalten Ort oder kaltem Wasser an einen warmen Ort bringen, kann die Oberfläche sich trüben. Warten Sie mit dem Aufnehmen von Bildern, bis sich das Gehäuse der Lufttemperatur angepasst hat.

Zur Vorbereitung

• Öffnen oder schließen Sie das Gehäuse nicht an Orten, an denen es Wasserspritzern ausgesetzt ist oder Sand hineingeraten kann. Wir empfehlen das Öffnen oder Schließen des Gehäuses in geschlossenen Räumen.
• Nehmen Sie das Ersetzen der Batterie, der Karte usw. und das Anbringen der Digitalkamera in geschlossenen Räumen vor, wo weniger Feuchtigkeit vorhanden ist.
• Wenn Sie das Gehäuse am Tauchort öffnen oder schließen müssen, um die Batterie oder die Karte zu ersetzen, halten Sie unbedingt die unten aufgeführten Schritte ein.
• Wählen Sie einen Ort, an dem kein Wasser auf das Gehäuse spritzen und kein Sand hineingelangen kann.
• Entfernen Sie jegliche Wassertropfen im Zwischenraum zwischen vorderem und hinterem Geräteteil und auf der Schnalle. Verbleibende Wassertropfen mit einem trockenen Tuch sorgfältig abreiben.
• Trocknen Sie sorgfältig jegliche Wassertropfen auf dem Körper und den Haaren ab.
• Achten Sie besonders auf Wasser aus den Ärmeln Ihres Taucheranzugs.
• Berühren Sie die Digitalkamera nicht, wenn Ihre Hände mit Salzwasser benetzt sind. Feuchten Sie zuvor ein Handtuch mit Süßwasser an und bringen Sie es in einer Plastiktüte unter. Verwenden Sie dieses Handtuch, um jegliche Wassertropfen oder Sand von Händen und Körper zu entfernen.
• Das Gehäuse ist nicht stoßfest. Wenn Sie einen schweren Gegenstand darauf abstellen oder es Stößen aussetzen, kann die Digitalkamera beschädigt werden. Seien Sie bei der Verwendung des Gehäuses vorsichtig.

Überprüfen Sie beim ersten Öffnen der Verpackung, ob das Gehäuse und alle Zubehörteile enthalten sind und dass keine Versand- oder Transportschäden am Gehäuse oder an jeglichen Zubehörteilen vorliegen. Bei Unregelmäßigkeiten wenden Sie sich vor der Verwendung des Gehäuses an Ihren Händler.

Verwenden Sie keine anderen Zubehörteile als die unten aufgeführten.

	O-Ring VMG1798		Kieselgel (Trockenmittel) (1 g/5 Stück) VZG0371
	Fett (für O-Ring) VZG0372		Handriemen VFC4190
	Gewichte (2) VMP8844		Schaube zum Befestigen der Gewichte VHD1930
	Diffusor VYK2D90 · Sie können den Diffusor entfern, wenn Sieihn nicht verwenden.

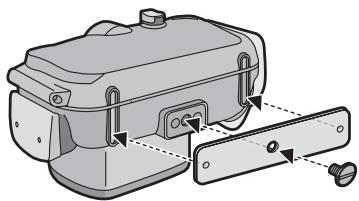

	Entfernen	Anbringen Bringen Sie die Gewichte wie in der Zeichnung gezeigt an.

• Stellen Sie dieses Gehäuse nicht an einem instabilen Ort ab.
• Fällt das Gehäuse auf Kopf oder Fuß, führt dies zu Verletzungen und zu Funktionsstörungen des Gehäuses.
• Nehmen Sie keinerlei Veränderungen am Gehäuse vor.
• Wenn Wasser in die Digitalkamera eindringt, weil Änderungen am Gehäuse vorgenommen wurden, kann die Digitalkamera irreparabel beschädigt werden.
• Wenn Sie die Digitalkamera weiter benutzen, nachdem in diese Wasser eingedrungen ist, kann dies einen Brand zur Folge haben.
• Verwenden Sie das Gehäuse ohne angemessene Einweisung nicht beim Scuba-Tauchen.
• Sie sollen das Gehäuse nur beim Scuba-Tauchen einsetzen, wenn Sie über eine angemessene Ausbildung und einen Schein für diesen Sport verfügen.
• Das Gehäuse, das Fett, das Kieselgel und den O-Ring stets außerhalb der Reichweite von Kindern aufbewahren.
• Geraten Körperteile von Kindern in das Gehäuse, kann dies zu Verletzungen führen.
• Kinder können das Fett, das Kieselgel oder den O-Ring versehentlich verschlucken.
• Suchen Sie umgehend den Arzt auf, wenn Sie annehmen, dass ein Kind Fett, Kieselgel oder den O-Ring verschluckt hat.
• Den Riemen unter Wasser nicht um den Hals hängen.
• Dieser könnte sich um den Hals winden und zu Ersticken oder schweren Verletzungen führen.

Die Hände sorgfältig von jeglichem Fett reinigen.

• Vermeiden Sie, dass Fett an ihren Händen in Kontakt mit Mund oder Augen gerät.
• Gerät Wasser in das Gehäuse, unterbrechen Sie die Verwendung umgehend.
• Dies kann sonst zu einem Stromschlag, Verbrennungen oder Brand führen.
• Verständigen Sie ihren Händler.
• Bei unvorhergesehenen Ereignissen während des Gebrauchs des Gehäuses unter Wasser halten Sie sich beim Auftauchen bitte an alle vorgeschriebenen Vorgehensweisen und Richtlinien zum Druckausgleich.
• Wenn Sie zu schnell auftauchen, kann dies die Caissonkrankheit zur Folge haben.
• Wenn das Gehäuse Rauch oder anormale Wärme, Gerüche oder Geräusche erzeugt, unterbrechen Sie die Verwendung unverzüglich.
• Diese können zu einem Stromschlag, Verbrennungen oder Brand führen.
• Entnehmen Sie die Digitalkamera aus dem Gehäuse und entfernen Sie dann umgehend die Batterien.
• Verständigen Sie Ihren Händler.
• Beim Öffnen des Gehäuses nach dem Eintreten von Wasser vorsichtig vorgehen.
• Das eingedrungene Wasser kann herausgedrückt werden oder die Gehäuserückseite abspringen.
• Lassen Sie das Gehäuse nicht an Orten mit hohen Temperaturen zurück.
• Die Innentemperatur des Gehäuses erreicht besonders hohe Werte, wenn diese direkter Sonneneinstrahlung am Strand, auf einem Schiff, etc. ausgesetzt wird oder wenn diese im Sommer im geschlossenen Auto gelassen wird. Die Wärme kann zu Beschädigung des Gehäuses oder seiner internen Teile führen.
• Wird eine Digitalkamera im Gehäuse angebracht, kann diese ebenso beschädigt werden.
• Wenn Sie die daran angebrachte Digitalkamera verwenden, wenn die Innentemperatur des Gehäuses sehr hoch ist, kann dies zum Eindringen von Wasser, Kurzschluss oder Ausfall der Isolierung und so zu Brand oder Funktionstörungen führen.
• Berühren Sie die Digitalkamera oder die Batterie nicht mit feuchten Händen.
• Dies kann zu Stromschlag oder Funktionstörungen führen.

■ Bei der Aufnahme von Bildern mit Blitzlicht

• Bei der Aufnahme von Bildern mit Blitzlicht können die Ecken des Bildes verschwommen sein oder das Bild kann nicht gleichmäßig ausgeleucht sein.
• Bei der Aufnahme von Bildern mit Blitzlicht ist der verfügbare Blitzlichtbereich unter Wasser geringer als auf dem Land.

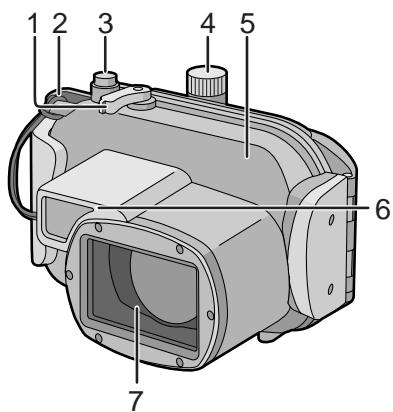

1. Zoom-Hebel
2. Riemenöse (zum Anbringen des in der Lieferung enthaltenen Handriemens und des Diffusors)

1. Auslösetaste
2. Modusschalter
3. Vorderes Gehäuse
4. Diffusor (beiliegend)
5. Vordere Glasscheibe
6. ON/OFF-Schalter
7. ▲/Belichtungsausgleich/ Auto Bracket/Weißausgleich-Feineinstellung/Gegenlicht-Ausgleich im Einfach-Modus Taste

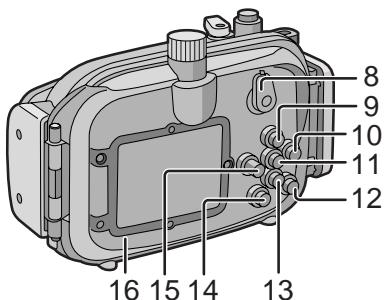

8. ►/Blitzlicht-Modus-Taste
9. [MENU/SET]-Taste
10. [FUNC]/Lösch-Taste
11. ▼/[REV]-Taste
12. [DISPLAY/LCD MODE]-Taste
13. ◄/Selbstauslöser-Taste/ AF-Sperre
14. Hinteres Gehäuse
15. Schnalle
16. Sperrfreigabe-Schalter
17. Der O-Ring ist eine wasserdichte Dichtung, die für Unterwasserkameras, Uhren und Tauchausrüstungen verwendet wird.
18. Der O-Ring hält das Gehäuse wasserdicht, indem er den Zwischenraum zwischen dem hinteren und vorderen Gehäuseteil abdichtet.

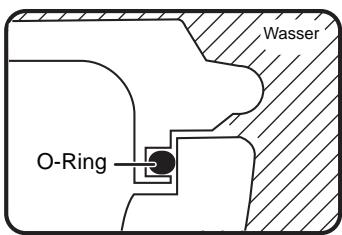

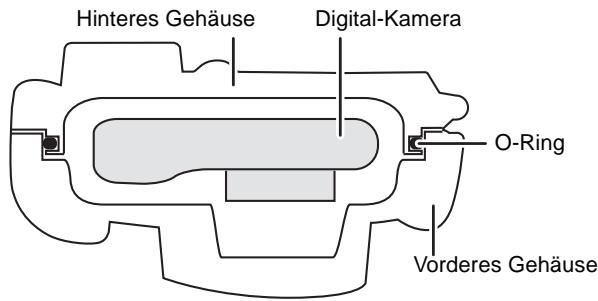

Wie der O-Ring das Gehäuse wasserdicht hält

Das Gummi befindet sich in Kontakt mit den Gehäuseseiten, macht das Gehäuse so wasserdicht und verhindert, dass über den Zwischenraum Wasser eintritt.

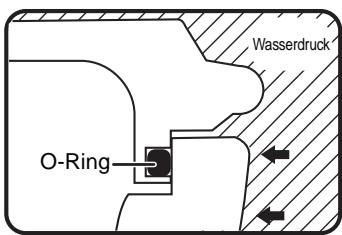

Wird der O-Ring durch den Wasserdruck zusammengedrückt, dehnt sich dessen Oberfläche aus und das Gehäuse wird so noch besser abgedichtet.

Der O-Ring verhindert das Eindringen von Wasser durch den gleichmäßigen Kontakt mit den Gehäuseseiten. Daher ist die korrekte Pflege des O-Rings sehr wichtig. Fehlerhafte Pflege kann zum Eindringen von Wasser führen.

Setzen Sie vor dem Anbringen einer Digitalkamera unbedingt zuerst den O-Ring ein.

Waschen und trocknen Sie Ihre Hände vor der Handhabung des O-Rings gründlich. Den O-Ring an einem sand- und staubfreien Ort einsetzen.

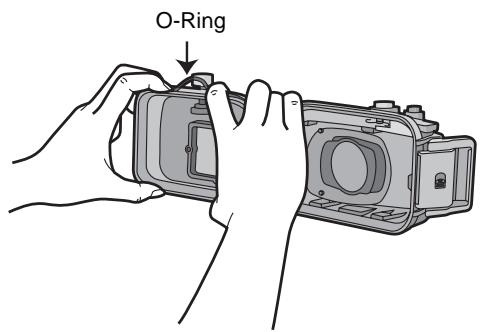

1 Den O-Ring zum Entfernen mit den Fingern öffnen.

• Einen Teil des O-Rings mit zwei Fingerspitzen öffnen und dann den gelösten Teil anheben. Darauf achten, dass keine Kratzer durch Fingernägel am O-Ring entstehen.

■ Hinweis

• Verwenden Sie keine spitzen Gegenstände zum Entfernen des O-Rings, da er dadurch beschädigt werden kann.

2 Prüfen des O-Rings.

• Kontrollieren Sie, dass kein Schmutz, Sand, keine Haare, Salzkristalle, Fusseln oder altes Fett auf dem O-Ring vorhanden sind. Stellen Sie dies fest, diese mit einem weichen, trockenen Tuch entfernen.

Schmutz

Sand

Haare

Staub

Salzkristalle

Fusseln

• Es kann sich nicht erkennbarer Schmutz auf dem O-Ring befinden. Kontrollieren Sie den O-Ring auf Schmutz, indem Sie mit dem Finger darüber fahren.
• Achten Sie darauf, dass nach dem Abreiben keine Fasern des trockenen Tuchs auf dem O-Ring zurückbleiben.
• Kontrollieren, dass der O-Ring nicht gerissen, verdreht, gequetscht, rissig oder zerkratzt ist und kein Sand daran haftet. In diesen Fällen den O-Ring ersetzen.

Risse

Verdrehung

Quetschung

Abblättern

Kratzer

Staub, anhaftender Sand

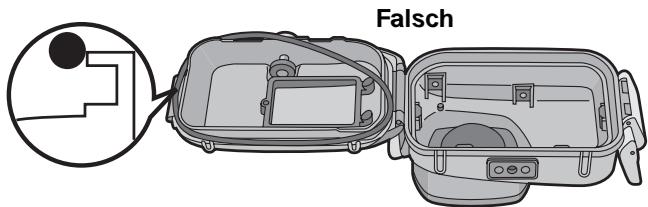

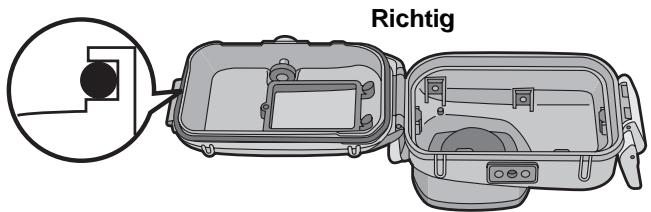

3 Die Nut des O-Rings überprüfen.

• Sandkörner oder hart gewordene Salzkristalle können in die Nut des O-Rings gelangen. Diese vorsichtig durch Aufsprühen von Luft oder mit einem Baumwolltuch entfernen. Wenn Sie ein Baumwolltuch verwenden, achten Sie darauf, dass dessen Fasern nicht in der Nut des O-Rings zurückbleiben.

4 Überprüfen Sie die gegenüberliegende Seite des O-Rings auf dieselbe Weise. 5 Tragen Sie das Fett auf (beiliegend).

• Tragen Sie eine reiskorngroße Fettmenge (beiliegend) gleichmäßig mit der Fingerkuppe auf den O-Ring auf. Schmutz oder Staub bleiben am O-Ring haften, wenn Sie zu viel Fett auftragen.
• Verwenden Sie nur das angegebene Fett. Bei Verwendung anderer Fettarten kann die Oberfläche des O-Rings beschädigt werden und zum Eindringen von Wasser führen.
• Tragen Sie das Fett nicht mit Papier oder Stoff auf. Die Papier- oder Stoffasern können am O-Ring haften bleiben.

6 Den O-Ring gleichmäßig in seine Nut einsetzen.

Kontrollieren Sie Folgendes:

Dass kein Schmutz am O-Ring haftet. Dass der O-Ring nicht heraustritt. Dass der O-Ring nicht verdreht ist. Dass der O-Ring nicht zu stark gedehnt ist.

7 Letzte Überprüfung des O-Rings.

Überprüfen Sie Folgendes erneut:

Dass kein Schmutz am O-Ring haftet. Dass der O-Ring nicht heraustritt. Dass der O-Ring nicht verdreht ist. - Es sind keine Kratzer oder Quetschungen am O-Ring vorhanden.

Jegliches Fett mit einem trockenen Tuch sorgfältig von den Händen wischen und dann die Hände mit Wasser waschen.

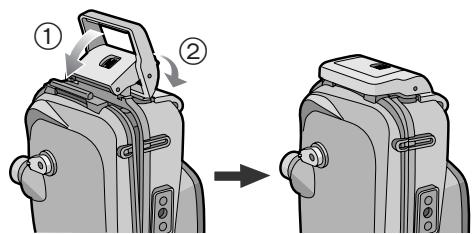

8 Schließen Sie die Schnalle.

• Kontrollieren Sie, ob kein Fremdmaterial an der Außenoberfläche des O-Rings oder der Schnalle an der vorderen Geräteseite haftet, und schließen Sie dann das Gehäuse.

■ Hinweise

• Um das Gehäuse vollkommen luftdicht zu halten, vermeiden Sie Kratzer auf der Oberfläche des O-Rings, die mit den Gehäuseseiten in Kontakt kommt.
• Verwenden Sie niemals einen O-Ring, der durch Schmutz usw. zerkratzt oder beschädigt wurde. Dies führt zum Eindringen von Wasser.
• Bei jeder Verwendung des Gehäuses den O-Ring entfernen und kontrollieren, dass sich kein Schmutz, Sand, Haare oder andere Fremdmaterialien in der Nut des O-Rings befinden, und dann eine dünne Schicht Fett (beiliegend) auftragen. Wird zu viel Fett aufgetragen, können Schmutz und Staub am O-Ring haften bleiben und zum Eindringen von Wasser führen.
• Nehmen Sie zur Sicherheit einen O-Ring als Ersatz mit, sollte der benutzte beschädigt oder verkratzt sein.

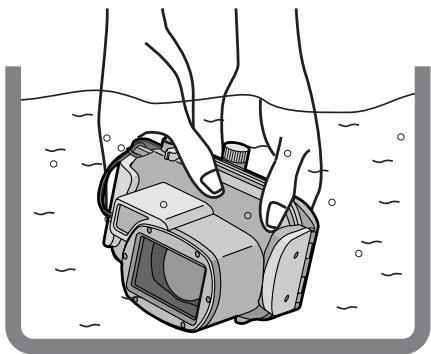

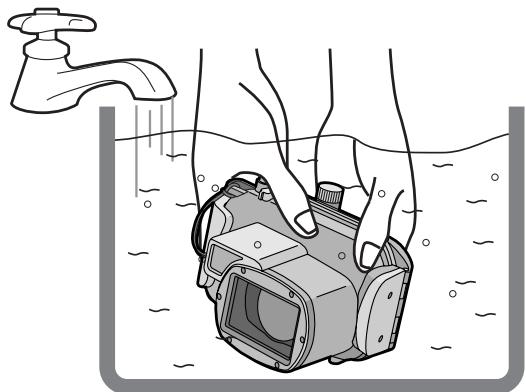

Nach dem Einsetzen des O-Rings überprüfen, dass kein Wasser in das Gehäuse eindringt, indem Sie es 3 Minuten lang in einen Wassertank, eine Badewanne usw. eintauchen, bevor Sie die Digitalkamera anbringen.

• Das Gehäuse nicht in Wasser mit einer Temperatur über 40°C verwenden. Die Wärme kann das Gehäuse beschädigen oder zum Eindringen von Wasser führen.

Denselben Test nach dem Anbringen der Digitalkamera im Gehäuse durchführen. (P37)

■ Hinweise

• Steigen Blasen vom Gehäuse auf, wenn es unter Wasser getaucht ist, oder befindet sich Wasser im Gehäuse, wenn Sie es aus dem Wasser nehmen, ist es nicht wasserdicht. Wenden Sie sich in diesem Fall an Ihren Händler.
• Gerät während der Verwendung Wasser in das Gehäuse und die Digitalkamera wird ins Wasser getaucht, unverzüglich die Batterie entfernen. Wasserstoff kann zu Brand oder Explosion führen, wenn sich offenes Feuer in der Höhe befindet.
• Wenn Sie schnell ins Wasser tauchen, während Sie das Gehäuse halten oder das Gehäuse von einem Schiff ins Meer werfen, kann es durch den hohen Druck zum Eindringen von Wasser kommen. Hierbei handelt es sich nicht um eine Funktionsstörung des Gehäuses. Tauchen Sie stets langsam ins Wasser ein.
• Das Gehäuse ist darauf ausgelegt, auf einer Tiefe von bis zu 40 m verwendet zu werden. Wenn Sie tiefer als 40 m tauchen, können Teile des Gehäuses irreparabel beschädigt werden.
• Beim Schließen des Gehäuses darauf achten, dass keinerlei Fremdmaterial zwischen den O-Ring und die Nut des O-Rings gelangt. Schon eine Haarsträhne oder ein Sandkorn kann zum Eindringen von Wasser führen.

Kontrollieren, dass der ON/OFF-Schalter auf der Kamera und dem Gehäuse auf [OFF] gestellt ist.

• Den Riemen von der Digitalkamera entfernen.

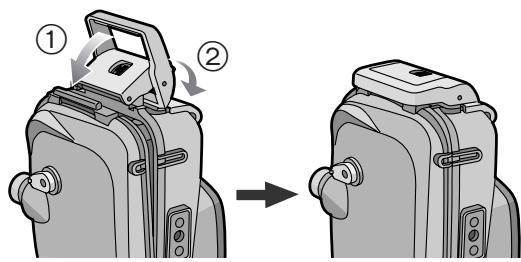

1 Drücken Sie ② mit dem Finger nach oben, während ① zum Öffnen der Schnalle verschoben wird.

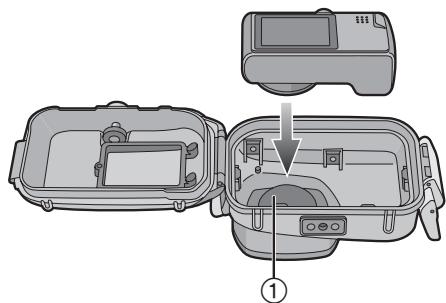

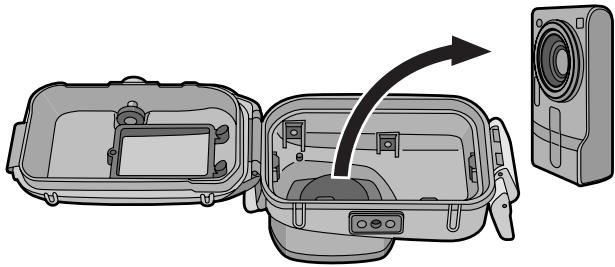

2 Die Digitalkamera am Gehäuse anbringen.

• Achten Sie darauf, den Sonnenschutzring ① nicht zu entfernen.

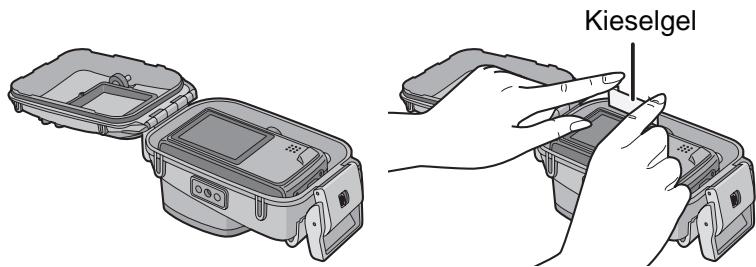

3 Legen Sie das Kieselgel ein (beiliegend).

Stets neues Kieselgel verwenden.

• Beim Einlegen des Kieselgels dieses wie in der Abbildung unter biegen und dann soweit wie möglich einschieben. Schließen Sie das Gehäuse bei nicht vollständig eingeschobenem Kieselgel, gerät dieses in den O-Ring und führt zum Eindringen von Wasser.

• Bei hoher Luft- und niedriger Wassertemperatur kann im Inneren des Gehäuses Kondensation auftreten. Um Kondensation vorzubeugen, sicherstellen, dass das Kieselgel (beiliegend) nicht mit dem Objektiv der Digitalkamera in Kontakt kommt. Um ein Beschlagen des Gehäuses zu vermeiden, das Kieselgel ca. 1 bis 2 Stunden vor dem Verwenden des Gehäuses einlegen.

4 Schließen Sie die Schnalle.

Kontrollieren Sie, ob die Schnalle fest verschlossen ist. Nicht den Gurt usw. in die Schnalle einfahren.

5 Nach dem Anbringen der Digitalkamera ein weiteres Mal überprüfen, ob kein Wasser in das Gehäuse eindringt. (P36)

■ Hinweise

• Ein weiteres Mal überprüfen, ob der O-Ring möglichst in die Nut des O-Rings eingesetzt ist.
• Vermeiden Sie das Öffnen und Schließen des Gehäuses an Orten mit viel Sand oder Staub oder an feuchten oder nassen Stellen.
• Bei einem plötzlichen Temperaturwechsel kann Kondensation im Inneren des Gehäuses auftreten.
• Gelangt Sonnenschutzmittel oder -öl auf das Gehäuse, waschen Sie es unverzüglich mit lauwarmem Wasser ab, um einer verringerten Wasserdichtigkeit oder Verfärbung vorzubeugen.

Anbringen der Gewichte Benutzung der Gewichte

Bringen Sie die Gewichte an, um den gewünschten Auftrieb bei Benutzung des Unterwassergehäuses zu korrigieren. Verwenden Sie sie bei Bedarf.

Beachten Sie zum Auftrieb unter Wasser:

① Wenn Sie nur die Digitalkamera und das Unterwassergehäuse benutzen, dass diese geringfügig in Süß- oder Salzwasser schwimmen. (positiver Auftrieb) (2) Wenn Sie die Digitalkamera, das Unterwassergehäuse und 1 Gewicht benutzen, dass diese noch geringfügiger in Süß- oder Salzwasser schwimmen, als bei ①. (positiver Auftrieb) (3) Wenn Sie die Digitalkamera, das Unterwassergehäuse und 2 Gewichte benutzen, dass diese geringfügig in Süß- oder Salzwasser sinken. (negativer Auftrieb)

Anbringen der Gewichte

Richten Sie bei Benutzung 1 Gewichts dessen vorstehenden Teil zum Stativanschluss des Unterwassergehäuses aus und verwenden Sie dann die beiliegende Schraube zum Befestigen. Richten Sie bei Benutzung von 2 Gewichten den vorstehenden Teil des zweiten Gewichts zur Einkerbung des ersten Gewichts aus, so dass sich die Gewichte nicht überlappen, und bringen Sie am Stativanschluss an.

■ Hinweis

• Entfernen Sie die Gewichte nach dem Gebrauch, säubern Sie sie von Salz und bewahren Sie sie dann auf, um die Ausbildung von Rost zu verhindern.

Vor der Aufnahme von Bildern unter Wasser Vor dem Tauchen Folgendes überprüfen.

• Verbleibt ausreichend Batterieleistung?
• Ist ausreichend Speicher auf der Karte?
• Ist der O-Ring gleichmäßig in die Nut des O-Rings eingesetzt?
• Haben Sie kontrolliert, dass kein Wasser in das Gehäuse eingedrungen ist?
• Ist die Schnalle fest verschlossen?

Aufnahme von Bildern

1 Schalten Sie die Kamera ein.

Drücken Sie ①, um die Sperre freizugeben und stellen Sie die Kamera auf [ON].

Drücken Sie ② zur Verriegelung.

2 Das Szenenmodus-Menü einblenden und [UNTER WASSER] einstellen.

• Lesen Sie wegen Details in der Bedienungsanleitung der Digitalkamera nach.

3 Den AF-Bereich auf dem LCD-Monitor auf das scharfzustellende Objekt richten.

4 Drücken Sie ◀ (♀) zum Scharfstellen.

• Drücken Sie erneut ◀ ( ) zum Löschen.

5 Die Auslösetaste ganz drücken, um das Bild aufzunehmen.

■ Hinweise

• Vor dem Anbringen der Kamera am Gehäuse empfehlen wir das erneute Einstellen der Uhr. (Lesen Sie wegen Details in der Bedienungsanleitung der Digitalkamera nach.)
• Befinden sich schwebende Teilchen vor der Kamera, kann die Scharfeinstellung auf diese anstatt auf das Objekt erfolgen.
• Befinden sich Wassertropfen oder Schmutz auf der vorderen Glasscheibe, kann die Scharfeinstellung möglicherweise nicht korrekt erfolgen. Achten Sie darauf, die vordere Scheibe vor der Aufnahme abzureiben.

Das Bild ist im Wasser zu bläulich.

① Drücken Sie ◀ (2) mehrmals, bis [Wb+] erscheint. ② Drücken Sie ◀ (心) 1≥4, um den Weißabgleich einzustellen. ③ Drücken Sie [MENU/SET], um zu beenden.

• Sie können zum Beenden auch die Auslösestaste halb drücken.

Wählen Sie das beste Bild.

Stellen Sie den Blitz auf [ ].

Gebrauch der Auto-Bracket-Funktion (bei Modellen mit Auto-Bracket-Funktion)

• Bei jedem Drücken der Auslösetaste werden automatisch 3 Bilder mit verschiedenen Belichtungen aufgenommen. Sie können das gewünschte Bild unter den 3 Bildern aussuchen.

Verwendung des Serienbildmodus

• Beim Aufnehmen von Bildern eines sich schnell bewegenden Objektes (z. B. eines Clownfisches) können Sie das von Ihnen bevorzugte Bild nach der Aufnahme im Serienbildmodus auswählen.

■ Hinweis

• Für weitere Informationen siehe Bedienungsanleitung der Digitalkamera.

Nach der Bildaufnahme die folgenden Schritte ausführen.

1. Das Gehäuse ca. 30 Minuten oder mehr in Süßwasser tauchen, ohne die Digitalkamera zu entfernen, um jegliche Salzkristalle usw. zu entfernen.

• Alle Bedienknöpfe usw. auf dem Gehäuse drücken, um jegliches Salzwasser zu entfernen. Werden die Salzkristalle nicht von den Knöpfen usw. entfernt, werden diese hart und mit der Zeit unbenutzbar.
• Das Gehäuse nicht unter fließendem oder unter Druck stehendem Wasser, o.ä. waschen, da dies zum Eindringen von Wasser führen kann.

2 Das Wasser mit einem trockenen Tuch abreiben, an dem keine Salzkristalle haften, und dann vollkommen trockenreiben.

• Das Gehäuse nicht durch direkte Sonneneinstrahlung trocknen. Dies kann das Gehäuse entfärben oder beschädigen oder den Verschleiß des O-Rings beschleunigen.

3 Die Geräterückseite öffnen, um die Digitalkamera zu entfernen.

4 Den O-Ring aus dem Gehäuse entfernen und sicherstellen, dass keine Rückstände, o.ä. in der Nut des O-Rings vorhanden sind. 5 Beim Auftragen des Fetts überprüfen, ob sich keine Kratzer, etc. auf dem O-Ring befinden.

■ Hinweise

Achten Sie beim Entfernen der Digitalkamera aus dem Gehäuse darauf, dass diese nicht nass wird.

Die Kamera mit sauberen Händen entfernen. (Hände mit Süßwasser waschen und sorgfältig abtrocknen.) - Trocknen Sie jegliche Feuchtigkeit auf Körper und Haar sorgfältig ab. (Achten Sie insbesondere auf aus den Ärmeln des Taucheranzugs austretendes Wasser.) - Bei besonders schlechten Wetterbedingungen und hohen Wellen eine Stelle auswählen, an der die Digitalkamera nicht nass werden kann, z.B. in Innenräumen oder an überdachten Plätzen.

1 Die Außenseite des Gehäuses mit Wasser abwaschen.

Die Außenseite des Gehäuses mit Wasser sauberwaschen. (P42) - Vergewissern Sie sich, dass das Gehäuse geschlossen ist, und waschen Sie dann die Außenseite nur mit Wasser. - Jeglichen Schmutz im Inneren des Gehäuses mit einem nassen, weichen Tuch abreiben.

■ Hinweise

• Das Gehäuse nicht mit unter hohem Druck stehendem Wasser abwaschen, da dies zum Eindringen von Wasser führen kann. Die Digitalkamera entfernen, bevor Sie das Gehäuse mit Wasser reinigen.
• Lassen Sie die Digitalkamera zur Aufbewahrung nicht im Gehäuse.
• Verwahren Sie das Gehäuse an einem kühlen, gut belüfteten Ort.

Handhabung des O-Rings

• Verwenden Sie weder Alkohol, Verdünner noch chemische Reinigungsmittel zum Reinigen des O-Rings. Dies führt zu Beschädigungen oder einem schnelleren Verschleiß des O-Rings.
• Wenn Sie das Gehäuse für längere Zeit nicht verwenden, entfernen Sie den O-Ring aus seiner Nut, tragen Sie eine dünne Schicht Fett (beiliegend) auf, legen Sie ihn in einen sauberen Plastikbeutel und lagern Sie ihn an einem kühlen, dunklen Ort, um eine Beschädigung der Oberfläche zu verhindern. Wenn Sie den O-Ring erneut benutzen, untersuchen Sie vorher, ob dieser keine Kratzer oder Risse aufweist.
• Verwenden Sie nur das angegebene Fett. Bei Verwendung anderer Fettarten kann die Oberfläche des O-Rings beschädigt werden und es kann zum Eindringen von Wasser kommen.
• Der O-Ring kommt mit den Geräteteilen in Kontakt und macht das Gehäuse wasserdicht. Stoßen Sie nicht gegen den O-Ring oder die Geräteteile, lassen Sie keine Fremdmaterialien (Schmutz, Sand, Haare, etc.) hineingeraten und verkratzen Sie weder den O-Ring noch die Seiten des Gehäuses.
• Verwenden Sie die Fingerspitzen, um den O-Ring zu entfernen. Verwenden Sie keine spitzen Gegenstände, da diese den O-Ring verkratzen können.
• Nach dem Entfernen des O-Rings aus der Geräterückseite reiben Sie jeglichen Schmutz, Sand, Haare oder andere Fremdmaterialien darauf ab. Ebenso reiben Sie die Nut des O-Rings und die Innenseiten der Vorderseite des Gehäuses ab, die mit dem O-Ring in Kontakt kommen.
• Verwenden Sie niemals einen O-Ring, der durch Schmutz oder Ähnliches beschädigt wurde. Dies kann zum Eindringen von Wasser führen. Ersetzen Sie ihn durch einen neuen O-Ring.
• Nach dem Ersetzen eines O-Rings, längerem Nichtgebrauch des Gehäuses oder Öffnen des Gehäuses zum Anbringen einer Digitalkamera, Ersetzen der Batterie, etc., überprüfen Sie sorgfältig, ob der O-Ring nicht zerkratzt oder gerissen ist. Dann schließen Sie das Gehäuse und kontrollieren Sie, dass kein Wasser eindringt, wenn Sie es ca. 3 Minuten in einen Wassertank, eine Badewanne oder Ähnliches eintauchen. (P36)
• O-Ringe sind Verbrauchsmaterialien. Obwohl die Lebensdauer von O-Ringen davon abhängt, wie gut sie gewartet und wie oft sie benutzt werden und von ihren Lagerbedingungen, empfehlen wir, diese einmal im Jahr zu ersetzen, auch wenn Sie keine Kratzer erkennen können.

Zur Wartung

• Verwenden Sie keine der unten gezeigten Chemikalien zum Reinigen, als Rostschutz, zum Entfernen des Beschlags oder für Reparaturen. Durch deren direkte oder indirekte Verwendung (in einem chemischen Spray oder Ähnlichem) kann das Gehäuse unter hohem Druck Risse bekommen.

Verbotene Chemikalien	Vorsichtsmaßnahmen
Flüchtige organische Lösungsmittel/Chemische Reinigungsmittel	Reinigen Sie das Gehäuse nicht mit flüchtigen organischen Lösungsmitteln wie Alkohol, Benzin oder Verdünner bzw. chemischen Reinigungsmitteln. Reinigen Sie es mit Süßwasser oder lauwarmem Wasser.
Korrosionsschutzmittel	Verwenden Sie keine Korrosionsschutzmittel, da die Metalteile an thisem Gehäuse aus rosfreiem Stahl oder Messing bestehen. Reinigen Sie diese mit Süßwasser.
Mittel zum Schutz gegen Trübung	Verwenden Sie keine handelsüblichen Wirkstoffe gegen Trübung von Glas. Verwenden Sie unbedingt das in dieser Bedienungsanleitung angegebene Kieselgel.
Klebstoffe	Verwenden Sie keine Klebstoffe zum Reparieren. Ist eine Reparatur des Gehäuses erforderlich, verständigen Sie ihren Handler.

• Haftet Fett an der Digitalkamera, reiben Sie es mit einem weichen, trockenen Tuch ab.
• Zum Abreiben der Innenseite des Gehäuses nur ein weiches, trockenes Tuch verwenden. Die Innenseite der vorderen Glasscheibe vor und nach dem Gebrauch mit einem weichen, trockenen Tuch abreiben, um das Glas sauber zu halten.

Zur Aufbewahrung und Inspektion nach der Benutzung

Die Digitalkamera stets aus dem Gehäuse nehmen. - Vergewissern Sie sich, dass kein Schmutz oder Staub am O-Ring haftet. - Trocknen Sie das Gehäuse bei Raumtemperatur und verwahren Sie es dann an einem kühlen, dunklen Ort. - Wir empfehlen eine Inspektion des Gehäuses ca. 3 Jahre nach Erwerb. Diese Inspektion umfasst das Zerlegen und Reinigen des Gehäuses, Inspizieren aller Teile und deren Reparatur, wenn erforderlich, und die Überprüfung der Wasserdichtigkeit des Gehäuses unter Verwendung derselben hydrostatischen Testausrüstung, die vor dem Kauf eingesetzt wurde. Alle Transportkosten sind vom Kunden zu tragen. - Keinerlei Teile zerlegen und kein Zubehör verwenden, das nicht in der Bedienungsanleitung aufgeführt ist, und keine Veränderungen am Gehäuse anbringen. Bei Funktionsstörungen des Gehäuses verständigen Sie Ihren Händler.

Spezifikationen

Kompatibles Modell: DMC-TZ2/DMC-TZ3 (Gemäß März 2007*)

Gewicht: Ca. 430 g

Abmessungen: Ca. 155 mm (W) × 94 mm (H) × 93 mm (D) (ohne hervorstehenden Teil)

Material: Polykarbonat

Wasserdicht gebaut: O-Ring-Dichtung

Wasserdicht bis: 40 m

• Für die neuesten Informationen zu den verwendbaren Modellen, siehe in der Bedienungsanleitung, im Katalog, auf der Internetseite, usw. zur Digitalkamera.
