Tipo de producto	Caja estanca para cámara digital
Modelos compatibles	Panasonic Lumix DMC-TZ2, DMC-TZ3 (a partir de marzo de 2007)
Profundidad máxima	40 metros
Material de la carcasa	Policarbonato
Dimensiones (L × A × P)	Aproximadamente 155 × 94 × 93 mm (sin partes salientes)
Peso	Aproximadamente 430 g (sin accesorios)
Estructura de estanqueidad	Junta tórica (O-ring) con grasa específica
Accesorios incluidos	Junta tórica (VMG1798), gel de sílice (1g/5 uds., VZG0371), tubo de grasa (VZG0372), correa (VFC4190), pesos ×2 (VMP8844), tornillo de fijación de pesos (VHD1930), difusor (VYK2D90)
Controles accesibles	Disparador, dial de modo, zoom, interruptor de encendido/apagado, botones de flash, menú, navegación, compensación de exposición
Uso subacuático	Buceo hasta 40 m, sumergir lentamente para evitar filtraciones
Temperatura de uso	0 °C a 40 °C (aire ambiente y agua)
Flash subacuático	Utilizable con difusor incluido; alcance reducido bajo el agua
Flotabilidad	Ajustable con 0, 1 o 2 pesos incluidos (flotabilidad positiva o negativa)
Mantenimiento después del uso	Enjuagar con agua dulce 30 min, secar a la sombra, retirar la cámara y la junta tórica
Frecuencia de reemplazo de la junta tórica	Recomendado una vez al año o en caso de deterioro
Piezas de repuesto	Junta tórica de repuesto disponible (ref. VMG1798)
Reparabilidad	No desmontar; contactar al distribuidor para cualquier reparación

Preguntas frecuentes - LUMIX DMW-MCTZ3E PANASONIC

¿Qué cámaras son compatibles con la carcasa DMW-MCTZ3E?

La carcasa está diseñada para las Panasonic Lumix DMC-TZ2 y DMC-TZ3 (modelos a partir de marzo de 2007). Verifique la compatibilidad en el manual de su cámara.

¿Cuál es la profundidad máxima de uso de la carcasa?

La carcasa es estanca hasta 40 metros. No exceder esta profundidad para evitar daños irreversibles.

¿Cómo instalar la junta tórica y verificar la estanqueidad?

Retire la junta tórica, límpiela y su ranura, aplique una capa fina de grasa incluida (tamaño de un grano de arroz), luego vuelva a colocarla. Después, sumerja la carcasa vacía 3 minutos en agua para verificar la ausencia de fugas.

¿Qué hacer si entra agua en la carcasa?

Detenga inmediatamente el uso. Retire la cámara, quite la batería y seque todo. Consulte a su distribuidor si la filtración persiste. No use la carcasa hasta que se resuelva el problema.

¿Cómo mantener la carcasa después de una inmersión?

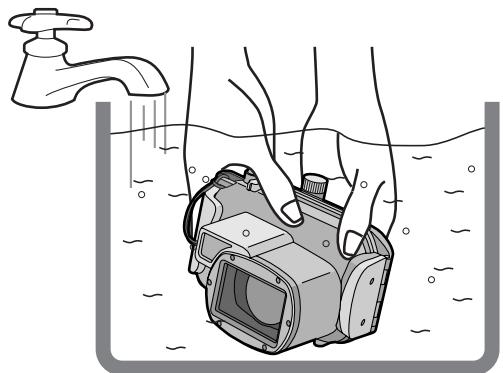

Enjuague la carcasa cerrada con agua dulce durante 30 minutos para eliminar la sal. Séquela con un paño seco, luego ábrala y retire la cámara. Limpie y engrase la junta tórica antes de guardar la carcasa en un lugar fresco y ventilado.

¿Con qué frecuencia hay que cambiar la junta tórica?

La junta tórica es un consumible. Reemplácela cada año, incluso sin defectos visibles, e inmediatamente si presenta grietas, deformaciones o rayaduras.

¿Puedo usar el flash bajo el agua?

Sí, la carcasa es compatible con el flash de la cámara. Utilice preferiblemente el difusor incluido para evitar una sobreexposición. Tenga en cuenta que el alcance del flash se reduce bajo el agua.

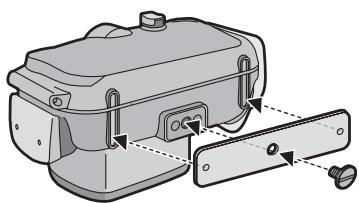

¿Cómo fijar los pesos y ajustar la flotabilidad?

Atornille los pesos incluidos debajo de la carcasa con el tornillo de fijación. Use 0 pesos para una flotabilidad positiva (flota), 1 peso para una flotabilidad aún positiva pero más lenta, o 2 pesos para una flotabilidad negativa (se hunde).

¿Qué hacer en caso de condensación dentro de la carcasa?

La condensación puede ocurrir durante cambios bruscos de temperatura. Coloque un gel de sílice nuevo (incluido) en el interior, lejos del objetivo, 1 a 2 horas antes de la inmersión. Espere a que la carcasa esté a temperatura ambiente.

¿Dónde encontrar piezas de repuesto como la junta tórica?

Las piezas de repuesto están disponibles en los distribuidores autorizados de Panasonic. Las referencias son: junta tórica VMG1798, gel de sílice VZG0371, grasa VZG0372.

MANUAL DE USUARIO LUMIX DMW-MCTZ3E PANASONIC

Instrucciones de funcionamiento

Instrucciones de uso

Estuche marino

Modelo N.º DMW-MCTZ3

Antes del uso, lea completamente estas instrucciones.

Antes del uso 73 Accesorios 75 Manejo y cuidado 76 Componentes 78

¿Qué es el anillo tórico? 79 Preparación -Ajuste del anillo tórico-. 80 Preparación -Control de la impermeabilidad del estuche- 84 Preparación -Unión de la cámara digital- 85 Sacar imágenes 88 Consejos para sacar imágenes en el agua. 89 Después del uso 89 Limpieza y almacenamiento 91 Precauciones para el uso 91 Especificaciones 93

• Este estuche marino ha sido diseñado para las cámaras digitales de Panasonic. Puede gozar de la toma de imágenes submarinas a una profundidad hasta 40m .
• En el caso de infiltración debida a escaso cuidado, Matsushita no se responsabiliza por los daños padecidos por cualquier producto (cámara digital, baterías, tarjeta, etc.) que quepa en este estuche, los costes fotográficos o cualquier otros gastos.
• Matsushita no proporciona compensación por accidentes que conduzcan a heridas o daños a la propiedad.
• Lea las instrucciones de funcionamiento de su cámara digital.
• Antes de unir la cámara digital, sumerja el estuche en el agua durante 3 horas o más para probar que no haya infiltración de agua.

Acerca del manejo del estuche

• Utilice tenerly en las siguientes condiciones.
• Profundidad del agua: Hasta 40 m
• Temperatura ambiente: 0 °C a 40 °C
• No use el estuche en agua por encima de los 40 °C. El calor puede dañar el estuche o causar infiltración de agua.
• El estuche está hecho de policarbonato resistente al impacto, sin embargo ponga cuidado cuando lo vaya a usar. Él puede arañarse fácilmente cuando toma imágenes en lugares con escalones, etc., y puede dañarse por el impacto de rocas, etc. Cuando viaja en coche, buque o avión, embale con esmero el estuche para evitar un impacto directo en caso de que se caiga, y no deje la cámara digital fuera del estuche. Solo lleve la cámara digital en el estuche cuando la lleva por cortas distancias, como la del aeropuerto al lugar del buceo (para transporte, no pueda volver a usar el material con el que fue embalado al momento de la compra).
• Cuando se embarca en un avión, el cambio de presión atmosférica podrá hacer expandir el interior del estuche causándole daño. Quite el anillo tórico antes de embarcarse en un avión.
• No deje la cámara digital en el estuche por largos periodos de tiempo bajo un coche, un buque, o bien expuesto a la luz directa del sol, etc. El estuche es un dispositivo estanco al aire, así que la temperatura dentro del estuche va a subir mucho y la cámara podrá dejar de funcionar correctamente. No deje que la temperatura dentro del estuche aumente demasiado.

Uso del estuche a altas o bajas temperaturas

• Si saca el estuche de donde haya humedad o calor y luego va a un lugar frío o bien va a bucear, podría tener lugar condensación dentro del estuche, ponerse empañada la superficie del cristal y dañarse la cámara digital.
• Si de repente desplaza el estuche de un lugar o agua fría a uno caliente, podrá empañarse la superficie del cristal. Espere hasta que el estuche se acerque a la temperatura del aire antes de tomar las imágenes.

Acerca de la preparación

• No abra el estuche ni lo cierre donde pueda rociarse por el agua o donde pueda entrar arena en él. Le recomendamos que lo abra o lo cierre en casa.
• Reemplace la batería, la tarjeta, etc., y use la cámara digital en casa donde haya poca humedad.
• Si tiene que abrir o cerrar el estuche en lugares de buceo para reemplazar la batería o la tarjeta, tenga cuidado de seguir los pasos siguientes.
• Elija un lugar donde el estuche no pueda ser rociado con agua o entrar arena en su interior.
• Quite soplando las gotas de agua en el espacio entre la parte delantera y la trasera del estuche y en la hebilla. Saque enteramente las gotas que quedan de agua con un trapo seco.
• Seque enteramente cualquier gota de agua de su cuerpo y del equipo.
• Ponga cuidado en el agua que pueda caer de las mangas de su traje térmico.
• No toque la cámara digital si sus manos están mojadas de agua del mar. Moje una toalla con agua fresca y la coloque en una bolsa de poliéster de antemano. Emplee esta toalla para sacar las gotas de agua o arena de su mano o cuerpo.
• Este estuche no absorbe los golpes. Si coloca un objeto pesado encima del estuche o lo golpea, la cámara digital podrá dañarse. Ponga cuidado cuando use el estuche.

Cuando abra el paquete, asegúrese de que estén incluidos tanto el estuche como todos los accesorios y de que tampoco hayan padecido daño alguno durante la distribución o el transporte. En el caso de que encontrara algo inusual, llame a su distribuidor antes de utilizar el estuche.

No utilice ningún accesorio salvo los detallados a continuación.

Anillo tórico VMG1798	Silicagel (Desecante) (1 g/5 piezas) VZG0371
Grasa (para el anillo tórico) VZG0372	Correa de mano VFC4190
Pesos (2) VMP8844	Tornillo de unión de los pesos VHD1930
Difusor VYK2D90 · Puede quitar este difusor cuando no lo utilizes. Remisión Unión Ánelos de laforma indicada en la figura.

No coloque el estuche donde pueda caerse.

• Por si se cae el estuche en su cabeza o pie, le herirá a usted y causará al estuche un funcionamiento defectuoso.
• Nunca modifique el estuche.
• Si se filtra agua dentro de la cámara debido a que el estuche fue modificado, la cámara digital podrá dañarse sin posibilidad de ser reparada.
• Si sigue utilizando la cámara web digital antes de que se filtre agua en ella, eso podrá hacer que se incendie.
• No utilice el estuche para el buceo sin el adecuado adiestramiento.
• El estuche debería ser utilizado en el buceo sólo si usted tiene la adecuada entrada y certificaciones para este deporte.
• Nunca deje el estuche, la grasa, el silicagel o el anillo tórico al alcance de los niños.
• Si el estuche agarra cualquier parte del cuerpo del niño, puede causarle heridas.
• Los niños podrán por casualidad tragarse la grasa, el silicagel y el anillo tórico.
• Llame de inmediato a un médico por si duda que el niño pueda haberse tragado la grasa, el silicagel o el anillo tórico.
• No cuelgue la correa alrededor de su cuello cuando está sumergido en el agua.
• Ésta podría envolverse alrededor de su cuello causando sofocación u otra herida.
• Limpie toda grasa de sus manos.
• Con sus manos untadas de grasa no frote su boca ni sus ojos.
• Por si se filtra agua en el estuche, deje de uso de inmediato.
• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Llame a su comerciante.
• Si ocurre algo anómalo cuando está utilizando el estuche sumergido en el agua, cuando suba siga todos los procedimientos necesarios y líneas de guía para la descompresión.
• Si sube demasiado rápido, puede contraer la enfermedad del buzo.
• Si del estuche sale humo o calor anómalo, olor o sonido, déjelo de uso de inmediato.
• Eso puede causar una descarga eléctrica, una quemadura o un incendio.
• Saque la cámara digital fuera del estuche y, de inmediato, quite la batería de la cámara digital.
• Llame a su comerciante.
• Ponga cuidado cuando abre el estuche después de una infiltración de agua.
• El agua penetrada podría hacerlo revertar o podría volcar el estuche trasero.
• No deje el estuche donde haya una lata temperatura.
• La temperatura dentro del estuche aumenta mucho sobre todo cuando este está expuesto a la luz directa del sol en una playa, un buque, etc., o bien cuando se deja en un coche sin aire durante el verano. El calor puede dañar el estuche o sus piezas internas.
• Si al estuche está unida una cámara digital, también esta podría dañarse.
• Si utiliza la cámara digital unida cuando la temperatura bajo del estuche es demasiado alta, esto podría causar una infiltración, un cortocircuito o una falta de aislamiento y de eso hacer originar un incendio o un funcionamiento defectuoso.
• No maneje la cámara digital o la batería con las manos mojadas.
• Eso podría causar una descarga eléctrica o un funcionamiento defectuoso.

Cuando se sacan imágenes con el flash

• Cuando toma imágenes usando el flash, lo que sale de las imágenes podría resultar viñeteado o bien la imagen podría no alumbrarse uniformemente.
• Cuando toma imágenes con el flash, el rango disponible de este es menos bajo de la superficie del agua que estando en tierra.

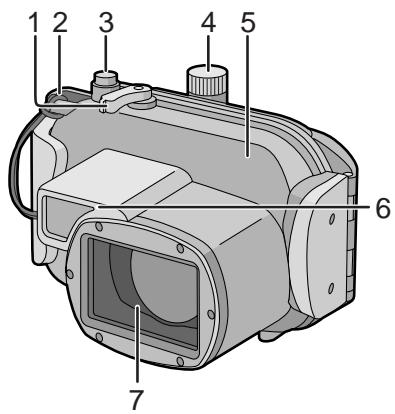

1. Palanca del zoom
2. Ojal de la correa (para unir la correa de mano suministrada y el difusor)

1. Botón del obturador
2. Disco del modo
3. Estuche delantero
4. Difusor (suministrado)
5. Cristal delantero
6. Interruptor ON/OFF
7. /Botón compensación a la exposición/Bracketing automático/Ajuste fino del balance del blanco/ Compensación al contraluz en modo sencillo
8. /Botón del MODO FLASH
9. Botón [MENU/SET]
10. Botón [FUNC]/Borrar
11. Botón [REV]
12. Botón [DISPLAY/LCD MODE]
13. Botón del autodisparador/ AF Lock
14. Estuche trasero
15. Hebilla
16. Palanca para soltar el bloqueo
17. El anillo tórico es una junta hermética realizada para cáscaras, relojes submarinos y otros dispositivos de buceo.
18. El anillo tórico mantiene lo impermeable del estuche cerrando la holgura entre su parte trasera y la delantera.

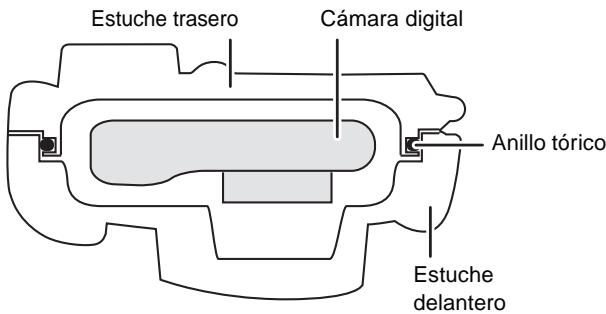

Cómo el anillo tórico mantiene lo impermeable del estuche

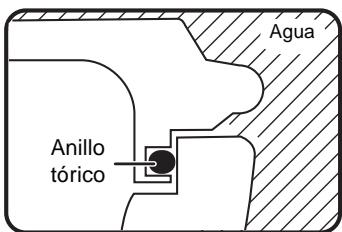

La goma toca también los lados del estuche volviéndolo impermeable e impidiendo al agua infiltrarse a través de la holgura.

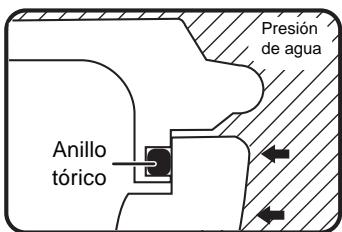

Cuando el anillo tórico está prensado por la presión del agua, la superficie del mismo anillo se expande yendo a proporcionar al estuche un cierre más fuerte.

El anillo tórico impide la infiltración del agua por su contacto uniforme con los lados del estuche. Por lo tanto, es muy importante poner mucho cuidado en dicho anillo. Un cuidado inadecuado del anillo tórico podría causar infiltraciones de agua.

Tenga cuidado de poner el anillo tórico antes de unir una cámara digital. Limpie a fondo y seque sus manos antes de manejar el anillo tórico. Coloque el anillo en un lugar donde no haya arena ni polvo.

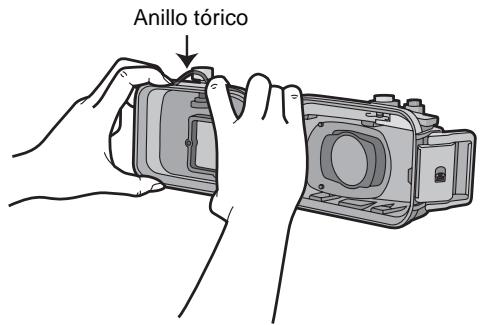

1 Afloje el anillo tórico con sus dedos para quitarlo.

• Afloje parte del anillo tórico con la punta de dos dedos, luego levante la parte aflojada. Tenga cuidado de no arañar dicho anillo con las uñas.

■ Nota

• No utilice un objeto puntiagudo para quitar el anillo tórico, ya que podría arañarlo.

2 Controle el anillo tórico.

• Compruebe que en el anillo tórico no haya suciedad, arena, pelo, polvo, cristales de sal, hilas o grasa vieja. En caso de que los encuentre, séquelos con un trapo blanco y seco.

Suciedad

Arena

Pelo

▲ Polvo

▲ Sal

Hilas

• Podría haber suciedad en el anillo tórico que no pueda verse. Compruebe si hay suciedad frotando con su dedo encima del anillo tórico.
• Tenga cuidado de no dejar fibras del trapo seco en el anillo tórico cuando lo vaya a limpiar.
• Compruebe que el anillo no está desgarrado, torcido, apretado, deshilachado o arañado y que no tenga arena pegada encima. En estos casos, reemplace el anillo tórico.

Hendedura

Distorsión

Aplastamiento

Peladura

Arañazo

Arena pegada

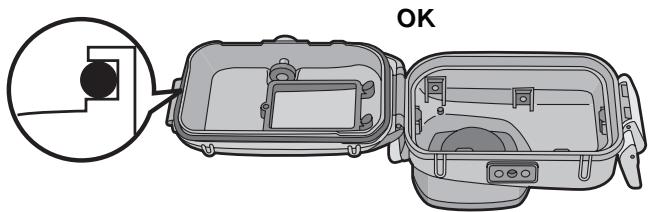

3 Controle la ranura del anillo tórico.

• Granos de arena o cristales de sal endurecidos pueden entrar en la ranura del anillo tórico. Séquelos con un chorro de aire o un estropajo de algodón. Si usa un estropajo de algodón, ponga cuidado de no dejar ninguna de sus fibras en la ranura de dicho anillo.

4 Controle el bajo opuesto del anillo tórico de la misma manera. 5 Aplique la grasa (suministrada).

• Con la punta de su dedo aplique uniformemente en el anillo tórico grasa (suministrada) que ponga un tiempo de un grano de arroz.
• Suciedad o polvo se pegarán al anillo tórico por si aplica demasiada grasa.
• Sólo utilice la grasa especificada. Si usa grasa de otro género, puede dañarse la superficie del anillo tórico causando infiltración de agua.
• No aplique la grasa usando papel o un trapo ya que las fibras de estos podrían pegarse al anillo tórico.

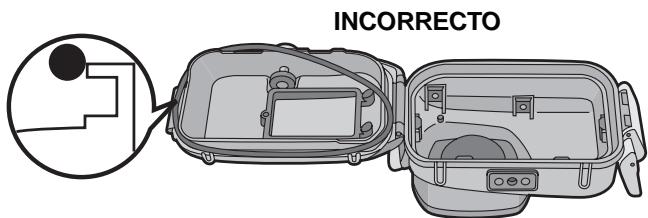

6 Ponga el anillo tórico de manera uniforme bajo de la respectiva ranura.

Compruebe lo siguiente:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no esté torcido.
• El anillo tórico no esté extendido demasiado.

7 Controle el anillo tórico una última vez.

Compruebe lo siguiente una vez más:

• No haya suciedad pegada al anillo tórico.
• El anillo tórico no salga.
• El anillo tórico no esté torcido.
• No haya ningún arañazo ni partes apretadas en el anillo tórico.

Saque a fondo toda grasa de sus manos con un trapo seco o límpielas con agua.

8 Cierre la hebilla.

• Compruebe que ningún material extraño esté pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero cuando lo cierre.

Notas

• Para mantener el estuche enteramente estanco al aire, no arañe la superficie del anillo tórico que va a tocar los lados del estuche.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad, etc. Eso causará infiltración de agua.
• Cada vez que utilice el estuche, quite el anillo tórico y compruebe que no haya suciedad, arena, pelo u otro material extraño en la ranura del anillo tórico y, luego, aplique una ligera capa de grasa (suministrada). Si aplica demasiada grasa, podrían pegarse a dicho anillo suciedad y polvo causando infiltración de agua.
• Tenga cuidado de llevar consigo un anillo tórico de repuesto en el caso de que se dañase o arañase el que está usando.

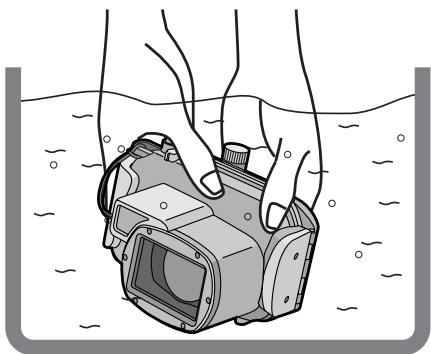

Después de colocar el anillo tórico, compruebe que no haya infiltración de agua bajo del estuche sumergiendo este último en un tanque de agua, una bañera, etc. durante alrededor de 3 horas antes de unirlo a la cámara digital.

• No use el estuche en agua por encima de los 40 °C. El calor puede dañar el estuche o causar infiltración de agua.

Realice la misma prueba después de unir la cámara digital al estuche. (P85)

Notas

• Compruebe que ningún material extraño está pegado a la superficie externa del anillo tórico y de la hebilla en el estuche delantero antes de cerrarlo.
• Si el agua se filtra en el estuche cuando lo está usando y la cámara digital está sumergida en el agua, quite de inmediato la batería. El gas de hidrógeno podía incendiarse o causar una explosión si hay un fuego cerca.
• Si bucea rápidamente cuando mantiene el estuche o tira este desde un buque a la mar, podría ocurrir infiltración de agua debido a la alta presión. Eso no es un funcionamiento defectuoso, sin embargo siempre bucee lentamente.
• El estuche está diseñado para que pueda ser usado a una profundidad hasta 40 m. Si bucea a una profundidad mayor de 40 m, parte del estuche podría dañarse irreparablemente.
• Cuando cierre el estuche, ponga cuidado en que no sea agarrado ningún material extraño entre el anillo tórico y su ranura; incluso un pelo o grano de arena podría causar infiltración de agua.

Compruebe que el interruptor ON/OFF de la cámara y el estuche marino está en [OFF].

• Quite la correa de la cámara digital.

1 Empuje hacia arriba ② con su dedo, cuando hace deslizar ① para abrir la hebilla.

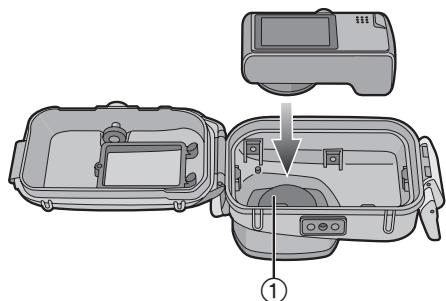

2 Una la cámara digital al estuche.

• Tenga cuidado de no agarrar la espira de sombra ①.

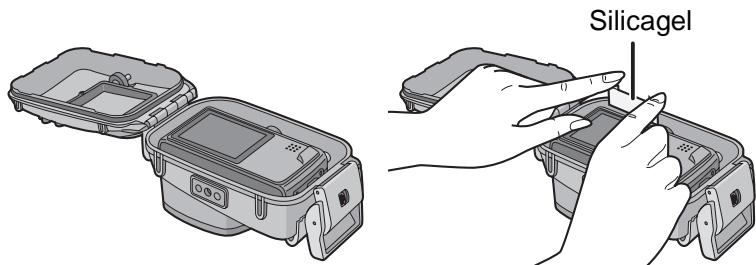

3 Inserte el silicagel (suministrado).

Siempre utilice silicagel nuevo.

• Cuando inserte el silicagel, dóblelo como se muestra en la figura abajo, luego insértelo lo más allá que sea posible. Si cierra el estuche con el silicagel no insertado enteramente, este será agarrado en el anillo tórico causando infiltración de agua.

• Si la temperatura del aire es alta y la del agua es baja, puede tener lugar condensación bajo el estuche. Para impedir la condensación, asegúrese de que el silicagel (suministrado) no vaya a tocar el objetivo de la cámara digital. Para evitar que se forme neblina en el estuche, inserte el silicagel cerca de 1 a 2 horas antes de utilizar el estuche.

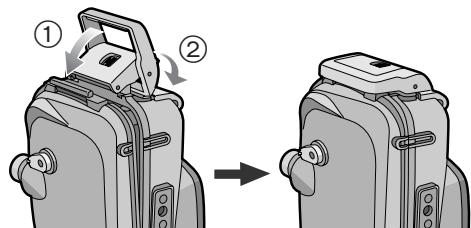

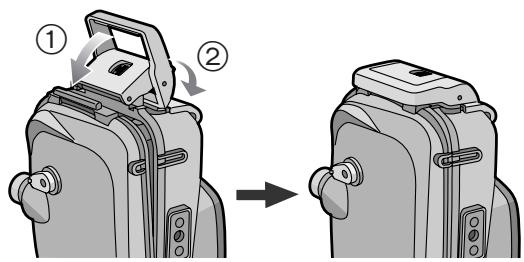

4 Cierre la hebilla.

Compruebe que la hebilla esté cerrada firmemente. No inserte la correa etc. en la hebilla.

5 Después de unir la cámara digital, compruebe una vez más que no haya infiltración de agua en el estuche. (P84)

Notas

• Compruebe una o más veces que el anillo tórico está aplicado de forma uniforme bajo el control del control.
• Evite abrir o cerrar el estuche donde haya mucha arena o polvo en lugares húmedos o mojados.
• Si ocurre un repentino cambio de temperatura, puede tener lugar condensación bajo el estuche.
• Si un protector o aceite solar se pega al estuche, sáquelo de inmediato con agua tibia para evitar que se reduzca lo impermeable suyo o se descolore.

Unión de los pesos

Acerca del uso de los pesos

Cuando usa el estuche marino, una los pesos hasta lograr la flotabilidad deseada. Úselos como sea necesario.

Consulte lo siguiente en cuanto a la flotabilidad submarina.

① Si solo utiliza la cámara digital y el estuche marino:

Flotan lentamente en el agua dulce o el agua del mar (más flotabilidad).

② Si solo utiliza la cámara digital, el estuche marino y 1 peso:

Flotan aún más lentamente en el agua dulce o el agua del mar (más flotabilidad).

③ Si solo utiliza la cámara digital, el estuche marino y 2 pesos:

Se hunden lentamente en el agua dulce o el agua del mar (menos flotabilidad).

Cómo unir los pesos

Si utiliza 1 peso, alinee la parte saliente del peso con el receptáculo en el estuche marino, y luego utilice el tornillo suministrado para unirlo. Si utiliza 2 pesos, alinee la parte saliente del segundo peso con la parte dentada del primero de manera que los pesos no se superpongan, y luego únalos al receptáculo del trípode.

■ Nota

• Para evitar la herrumbre, quite los pesos tras el uso, sáqueles todo indicio de sal y almacénelos.

■ Antes de sacar imágenes estando sumergidos en el agua, compruebe lo siguiente antes de bucear.

• ¿Queda bastante carga en la batería?
• ¿Queda bastante memoria en la tarjeta?
• ¿El anillo tórico está aplicado de manera uniforme dentro de su ranura?
• ¿Ha comprobado que no haya infiltración de agua en el estuche?
• ¿La hebilla está cerrada firmemente?

Sacar imágenes

1 Encienda la cámara.

Pulse ① para sostener el bloqueo, y ajuste a [ON].

Pulse ② para bloquear.

2 Visualice el menú del modo de escena y ajuste a [SUBMARINO].

• Lea las instrucciones de funcionamiento en la webcam digital para más detalles.

3 Dirija el área AF en el monitor LCD hacia el sujeto que quiere enfocar.

4 Pulse (O) para enfocar.

• Vuelva a pulsar (S) para cancelar.

5 Pulse a tope el botón del obturador para tomar la imagen.

Notas

• Antes de unir la cámara al estuche, le recomendamos que ajuste de nuevo el reloj. (Lea las instrucciones de funcionamiento de la cámara digital para más detalles.)
• Si hay algunas partes de la escena, como:
• Si hay algunos animales pequeños.
• Si hay algunos animales pequeños.
• Si hay algunos animales pequeños.
• Si hay gotas de agua o suciedad pegadas en el cristal delantero, podrá no ser posible enfocar correctamente. Tenga cuidado de limpiar el cristal antes de tomar las imágenes.

Cuando la imagen es demasiado azulada en el agua

① Pulse muchas veces ◀ (20) hasta que aparezca [WB±]. ② Pulse ◀ (O)/ (½) para ajustar el balance del blanco. ③ Pulse [MENU/SET] para terminar.

• Para terminar puede también pulsar a mitad el botón del obturador.

Elija la mejor imagen

Ajuste el flash a [3].

Uso de la dirección del bracketing automático (Para modelos que tienen dicha función)

• Cada vez que pulsa el botón del obturador, se graban automáticamente 3 imágenes con diferente exposición. Entre las 3 puede elegir la imagen deseada. El modo de ráfaga
• Cuando toma imágenes de un sujeto que se mueve rápido (un pez payaso, etc.), puede seleccionar su imagen favorita después de tomar las imágenes con el modo de ráfaga.

■ Nota

• Para más información, lea las instrucciones de funcionamiento sobre la cámara web digital.

Después del uso

Después de terminar la toma de las imágenes, siga los pasos a continuación.

1. Sumerja el estuche en agua fresca durante 30 minutos o más sin quitar la cámara digital para sacar los cristales de sal, etc.

• Pulse todos los botones de operación, etc., en el estuche para sacar toda el agua del mar. En el caso de que de los botones no se saquen los cristales de sal, etc., ellos se endurecerán y los botones dejarán de ser operables.
• No limpie el estuche con agua de chorro rápido o presurizada, etc., ya que eso podría causar infiltración de agua.

2. Saque el agua con un trapo seco que no tenga cristales de sal pegados en él y, bajo, séquelo.

• No seque el estuche exponiéndolo a la luz directa del sol. Eso podrá decolorar o dañar el estuche o acelerar el deterioro del anillo tórico.

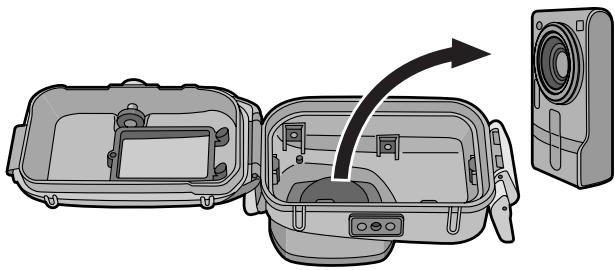

3. Abra la parte trasera del estuche para quitar la cámara digital.

4. Quite el anillo tórico del estuche y compruebe que no haya suciedad, etc., en su ranura.

5. Compruebe que no haya arañazos, etc., en el anillo tórico cuando va aplicando la grasa.

Notas

Tenga cuidado cuando va a quitar la cámara digital del estuche de manera que no se moje.

• Quite la cámara con las manos limpias. (Lave sus manos con agua fresca y séquelas.)
• Seque inicial humedad de su cuerpo o peso. (Ponga especial cuidado en el agua que sale de las mangas de su traje térmico.)
• Cuando el tiempo o el mar es muy malo, elija un lugar donde la cámara digital no se moje, como por ejemplo, en casa o donde haya un techo encima.

1. Lave la parte externa del estuche con agua.

• Lave la parte externa del estuche hasta que esté limpia. (P89)
• Tenga cuidado de cerrar el estuche y lave solo con agua su parte externa.
• Saque toda suciedad del estuche con un trapo mojado y blanco.

Notas

• No lave el estuche con agua a alta presión, ya que eso podría causar infiltración de agua. Quite la cámara digital antes de lavar el estuche con agua.
• No deje la cámara digital en el interior del estuche cuando vaya a almacenarla.
• Almacene el estuche en un lugar frío y bien ventilado.

Precauciones para el uso

■ Manejo del anillo tórico

• No utilice alcohol, diluyente o un agente químico para limpiar el anillo tórico. Eso causará daño o deterioro al anillo tórico.
• Si no utiliza el estuche durante un largo periodo de tiempo, quite el anillo tórico de su ranura, aplíquele una ligera capa de grasa (suministrada), métalo en una bolsa limpia de poliéster y, luego, almacénelo en un lugar frío y oscuro para evitar dañar su superficie. Cuando vuelva a usarlo, asegúrese con esmero de que no está arañado ni roto.
• Sólo utilice la grasa especial indicada. Si usa grasa de otro género, podría dañarse la superficie del anillo tórico causando infiltración de agua.
• El anillo tórico toca los lados del estuche volviendo este último impermeable. No golpee, haga entrar material extraño (suciedad, arena, aceite, etc.) ni arañe el anillo tórico ni los lados del estuche.
• Use las puntas de sus dedos para quitar el anillo tórico. No utilice objetos puntiagudos, ya que podrían arañar el anillo tórico.
• Después de quitar el anillo tórico de la parte trasera del estuche, retírele toda suciedad, arena, aceite u otro material extraño. Limpie también la ranura del anillo tórico y los lados internos de la parte delantera del estuche que toca el anillo tórico.
• Nunca utilice un anillo tórico que haya sido arañado o dañado por la suciedad, etc. Eso causará infiltración de agua. Reemplácelo con uno nuevo.
• Después de reemplazar el anillo tórico, si no va a usar el estuche durante un largo periodo de tiempo o si va a abrir el estuche para unir la cámara, reemplazar la batería, etc., asegúrese a fondo de que el anillo tórico no está arañado ni roto. Luego cierre el estuche y asegúrese de que no haya infiltración de agua sumergiéndolo en un tanque de agua, bañera, etc. durante más o menos 3 horas. (P84)
• Los anillos tóricos son productos consumibles. Sin embargo, su duración dependerá de cómo se mantengan, de cuánto se utilicen y de sus condiciones de almacenamiento. Le recomendamos reemplazarlos cada año, excepto si no ve ningún arañazo.

Acerca del mantenimiento

• No utilice los productos químicos a continuación para la limpieza, antioxidante, antiempañante o reparación. El usarlos directa o indirectamente (por aspersión química, etc.) en el estuche puede producir grietas si se somete a alta presión.

Productos químicos prohibidos	Cuidado
Disolventes orgánicos voláttiles/Agentes químicos para limpieza	No limpie el estuche con disolventes orgánicos voláttiles como el alcohol, la gasolina o un diluyente y agentes químicos para limpieza. Límpielo con agua fria o tibia.
Anticorrosivos	No utilise anticorrosivos ya que las partes metálica está hechas de acero inoxidable o bronce. Límpielo con agua fresca.
Agentes antiempanjanés	No utilise agentes antiempanjanés a la vente. Tenga cuidado de usar el silicagel indicado en estas instrucciones de funcionaimiento.
Adhesivos	No utilise adhesivos para reparar. En el caso de que su estuche necesitase ser reparado, llame a su commerciente.

• Si la grasa se pega a la cámara digital, séquela con un trapo blando y seco.
• Cuando limpie el interior del estuche, solo hágalo utilizando un trapo blando y seco. Limpie el interior del cristal delantero con un trapo blando y seco antes y después del uso para que el cristal se mantenga claro.

Acerca del almacenamiento y de la inspección antes del uso

• Siempre ponga la cámara digital fuera del estuche.
• Ponga cuidado en que no haya suciedad ni polvo pegados en el anillo tórico.
• Seque a fondo el estuche a temperatura ambiente, luego almacénelo en un lugar seco y oscuro.
• Le recomendamos que inspeccione el estuche antes de 3 años desde la compra. Esta inspección conlleva el desmontaje y la limpieza del estuche, comprobando todas las piezas y reparándolas si fuese necesario y controlando la impermeabilidad del estuche utilizando el mismo equipo de ensayo hidrostático que se usó para controlar la impermeabilidad antes de la compra. Todos los costes de transporte están a cargo del cliente.
• No desmonte ninguna pieza ni utilice accesorio alguno que no esté especificado en estas instrucciones de mantenimiento ni modifique el estuche. Si el estuche no funciona correctamente, llame a su comerciante.

Especificaciones

Modelo compatible: DMC-TZ2/DMC-TZ3 (A partir de 2007*)

Peso: Aproximadamente 430 g. Dimensiones: Aproximadamente 155 mm (W) × 94 mm (H) × 93 mm (D) (excluyendo las partes salientes)

Material: Policarbonato. Sistema impermeable: Cierre de anillo tórico. Profundidad de resistencia al agua: 40 m

• Se refiera a las instrucciones de funcionamiento, catálogo, sitio web, etc. de la cámara digital para la última información sobre los modelos que pueda usar.

Índice
