MANUAL DE USUARIO DMW-BGG1E PANASONIC

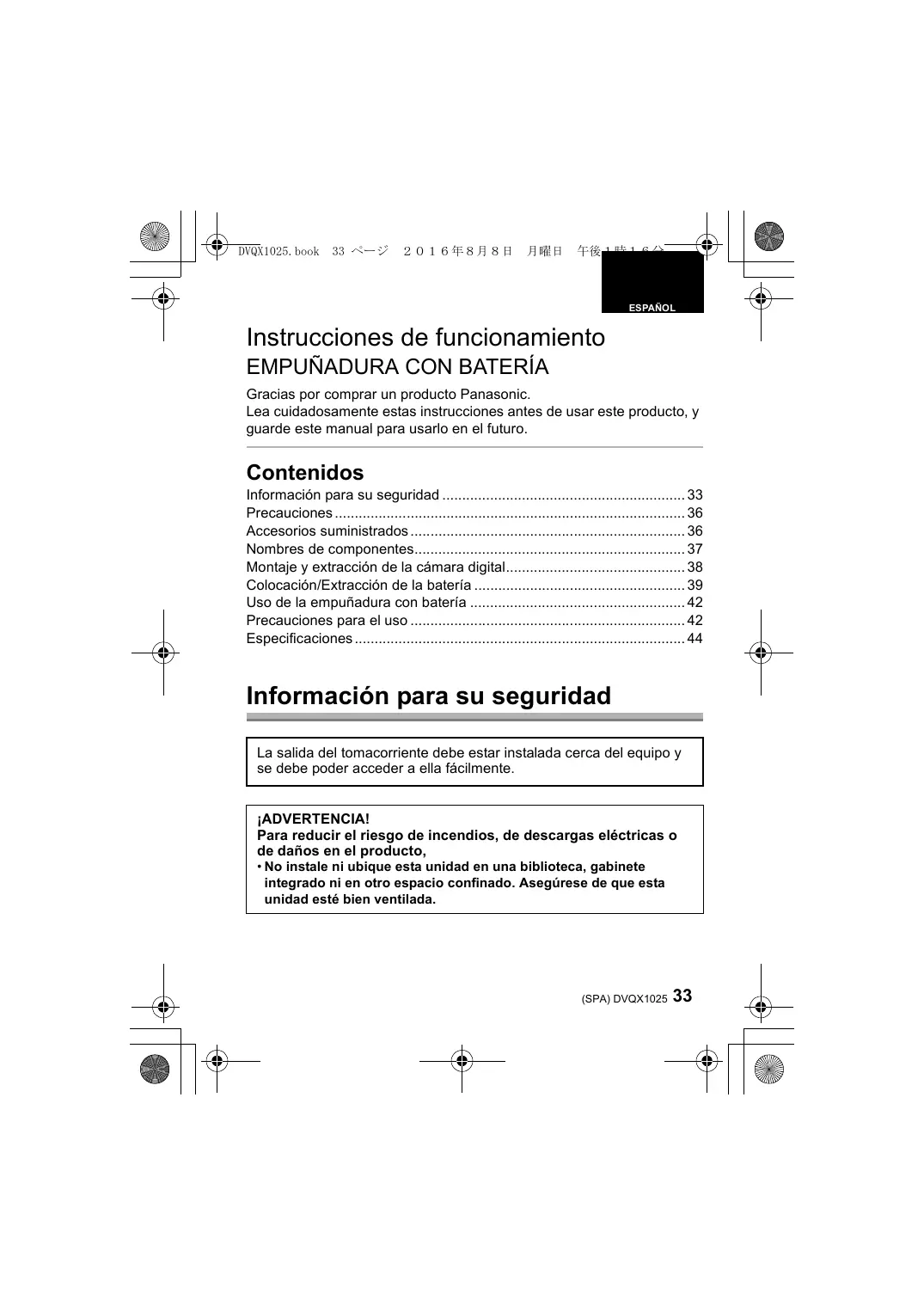

Instrucciones de funcionamiento

EMPUÑADURA CON BATERÍA

• Gracias por comprar un producto Panasonic. Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro. Contenidos Información para su seguridad p. 33
• Precauciones p. 36
• Accesorios suministrados p. 36
• Nombres de componentes p. 37
• Montaje y extracción de la cámara digital p. 38
• Colocación/Extracción de la batería p. 39
• Uso de la empuñadura con batería p. 42
• Precauciones para el uso p. 42
• Especificaciones Información para su seguridad La salida del tomacorriente debe estar instalada cerca del equipo y se debe poder acceder a ella fácilmente. ¡ADVERTENCIA! Para reducir el riesgo de incendios, de descargas eléctricas o de daños en el producto, p. 44

• No instale ni ubique esta unidad en una biblioteca, gabinete integrado ni en otro espacio confinado. Asegúrese de que esta unidad esté bien ventilada. (SPA) DVQX1025

DVQX1025.book 34 ページ ２０１６年８月８日

∫ Acerca del paquete de la batería CUIDADO Batería (Batería de iones de litio)

• Utilice la unidad especificada para cargar la batería.
• No utilice la batería con un equipo que no sea la unidad especificada.
• No permita que entre suciedad, arena, líquidos u otras materias extrañas en los terminales.
• No toque los terminales (+ y –) con objetos metálicos.
• No la desarme, remodele, caliente ni tire al fuego. Si el electrólito entra en contacto con sus manos o sus ropas, lave a fondo la zona afectada con abundante agua. Si el electrólito entra en contacto con sus ojos, no se los frote. Aclare sus ojos con abundante agua y luego consulte a un médico. AVISO
• Existe un riesgo de explosión si la batería se reemplaza incorrectamente. Reemplace solamente con el tipo recomendado por el fabricante.
• Al desechar las baterías, comuníquese con sus autoridades locales o con el distribuidor y pregunte sobre el método correcto de eliminación.
• No caliente ni exponga en llamas.
• No deje la batería(s) en un automóvil expuesto a la luz solar directa durante un período largo de tiempo con las puertas y las ventanas cerradas. Advertencia Riesgo de incendio, explosión o quemaduras. No desmonte, caliente a más de 60 °C (140 °F) ni incinere. 34 DVQX1025 (SPA) DVQX1025.book 35 ページ ２０１６年８月８日

-Si ve este símboloEliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado. Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional. Nota para el símbolo de pilas y baterías (símbolo debajo): Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado. Para Estados Unidos y CANADÁ Una batería de litio reciclable alimenta el producto que ha comprado. Llame al número 1-800-8BATTERY para más información sobre cómo reciclar esta batería. (SPA) DVQX1025

DVQX1025.book 36 ページ ２０１６年８月８日

• Esta unidad es exclusiva para la cámara digital DMC-G80/DMC-G81/DMC-G85. (A partir de septiembre de 2016) Para obtener la última información sobre los dispositivos compatibles, vea las instrucciones de funcionamiento, el catálogo o el sitio web de la cámara digital.
• El funcionamiento y agarre fácil, cuando se sostiene verticalmente durante la grabación, mejorarán. El paquete de baterías adjunto (suministrado), además de la batería en la cámara digital, permitirán un tiempo de grabación más largo. ∫ Manipulación de la unidad
• La resistencia al agua y al polvo de esta unidad no es una garantía de protección total contra la entrada de polvo y agua. Tenga en cuenta lo siguiente al usarla. Si la unidad no funciona correctamente, comuníquese con el distribuidor donde compró la unidad o con Panasonic.
• Tenga cuidado y no permita que la arena, polvo o agua se adhieran o entren en el área del terminal, la cámara digital o en esta unidad al colocar o sacar estar esta unidad.
• Esta unidad no es impermeable y no se puede usar abajo del agua. Para la resistencia a salpicaduras, la lente está construida para resistir la entrada de agua. Si las salpicaduras de agua, etc. se adhieren a la lente, límpiela después de usarla con un paño suave y seco.
• No someta la unidad a vibración fuerte o impacto. Estas acciones pueden causar fallas o averías.
• También lea el manual de su cámara digital. Accesorios suministrados Números de productos correctos a partir de septiembre de 2016. Pueden estar sujetos a cambio. Paquete de la batería (Indicado como paquete de la batería o batería en el texto)

• Cargue la batería antes de usarla. Cargue la batería con el cargador de baterías suministrado con la cámara digital. Tapa del terminal
• La tapa del terminal se coloca en la empuñadura con batería al momento de la compra. 36 DVQX1025 (SPA) DVKV1001Z DVQX1025.book 37 ページ ２０１６年８月８日

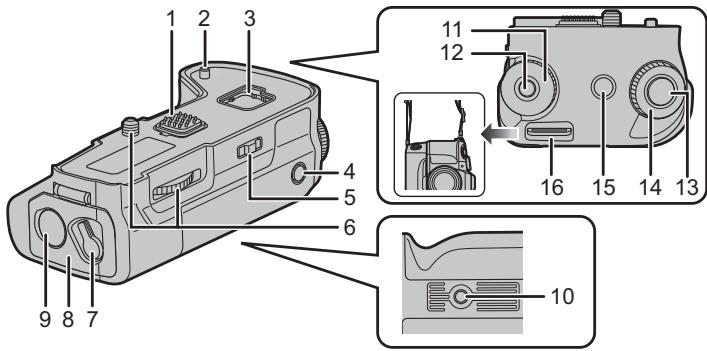

Nombres de componentes

Contactos eléctricos Clavijas de sujeción de la cámara Compartimento de la cubierta Botón [AF/AE LOCK] Interruptor ON/OFF de funcionamiento Tornillo de sujeción Palanca del disparador Puerta de la batería Tapa del acoplador CC

10 Montaje del trípode 11 Disco trasero 12 Botón de función (Fn11)¢ 13 Botón del obturador 14 Disco frontal 15 Botón [ ] (Compensación de la exposición)/botón [Fn] (Fn1)¢ 16 Sujetador del accesorio de la correa

• Recomendamos usar la empuñadura con batería y la cámara digital con la correa al hombro suministrada colocada para evitar que se caigan. (lea las instrucciones de funcionamiento de la cámara digital para obtener más información sobre cómo colocar la correa.) ¢ Funciona del mismo modo que [Fn1] o [Fn11] en la cámara digital. (SPA) DVQX1025

DVQX1025.book 38 ページ ２０１６年８月８日

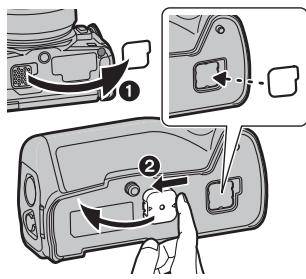

Montaje y extracción de la cámara digital

• Revisar que la cámara digital esté apagada. (Colocar la unidad sobre la cámara o desmontarla de ella mientras está encendida, puede causar un problema y no se recomienda hacerlo.) 1 1 Retire la cubierta del conector de la empuñadura con batería de la cámara digital. 2Retire la tapa del terminal en los contactos eléctricos de la empuñadura con batería.
• La cubierta del conector de la empuñadura con batería se puede guardar en el compartimento de la empuñadura.
• Vuelva a colocar en la posición original después del uso para proteger los terminales.
• Tenga cuidado para no perder la tapa del terminal. 2 Inserte al alinear el tornillo de sujeción, los contactos eléctricos y las clavijas de sujeción de la cámara. 3 Gire el tornillo de sujeción en la dirección de la flecha para colocar de forma segura.
• Confirme que el tornillo de sujeción no esté flojo durante el uso. Nota
• Mantenga la tapa del terminal fuera del alcance de los niños para evitar que se la traguen. ∫ Retire la empuñadura con batería de la cámara digital
• Confirme que la cámara digital no esté encendida y gire el tornillo de sujeción en la dirección opuesta al accesorio. 38 DVQX1025 (SPA) DVQX1025.book 39 ページ ２０１６年８月８日

Colocación/Extracción de la batería Para Estados Unidos y CANADÁ

• Utilice siempre baterías genuinas de Panasonic (DMW-BLC12PP).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto. Para otros países
• Utilice siempre baterías genuinas de Panasonic (DMW-BLC12E).
• Si utiliza otras baterías, no podemos garantizar la calidad de este producto.
• Use la batería después de la carga con un cargador dedicado.
• La empuñadura con batería se puede usar cuando la batería se coloca en la cámara digital o en la empuñadura con batería.
• Compruebe que la cámara digital esté apagada. 1 Gire la palanca de liberación de la empuñadura con batería hacia [OPEN] y abra la tapa de la batería. 2 Preste atención a la orientación, coloque de forma segura y completa hasta que escuche el bloqueo y confirme que la palanca 1 esté enganchada a la batería.
• Al sacar la batería, tire la palanca 1 hacia la flecha y saque la batería. 3 Cierre la puerta de la batería y deslice la palanca de liberación hacia [LOCK]. (SPA) DVQX1025

DVQX1025.book 40 ページ ２０１６年８月８日

• Retire la batería después del uso. (La batería se acabará si se deja sin usar durante un período de tiempo prolongado.)
• La batería se calentará después del uso, mientas se carga y justo después de la carga. La empuñadura con batería también se calentará durante el uso pero esto no es una falla.
• Confirme que no haya una materia extraña en la puerta de la batería. ∫ Uso de 2 baterías La cámara digital se puede usar durante un período de tiempo prolongado cuando las baterías se colocan en la cámara digital y en la empuñadura con batería. (Cambiará a la otra batería cuando una de las baterías se haya agotado.)
• La batería que se va a usar primero se puede fijar en la cámara digital. Lea las instrucciones de funcionamiento de la cámara digital para obtener más información. Nota
• No saque la batería cuando se está usando la batería en la empuñadura con batería. (Se apagará la cámara digital.) 40 DVQX1025 (SPA) DVQX1025.book 41 ページ ２０１６年８月８日

∫ Usar el adaptador de CA (opcional) y el acoplador de CC (opcional) en lugar de la batería Para Estados Unidos, CANADÁ y América Latina

• Cuando usa un adaptador de CA, asegúrese de usar el acoplador de CC de Panasonic (DMW-DCC8: opcional) y el adaptador de CA (DMW-AC10PP: opcional).
• Utilice siempre un adaptador de CA original de Panasonic (DMW-AC10PP: opcional). Para otros países
• Cuando usa un adaptador de CA, asegúrese de usar el acoplador de CC de Panasonic (DMW-DCC8: opcional) y el adaptador de CA (DMW-AC10E: opcional).
• Utilice siempre un adaptador de CA original de Panasonic (DMW-AC10E: opcional).
• Utilice siempre un acoplador de CC original de Panasonic (DMW-DCC8: opcional). La cámara digital se puede usar sin preocuparse por que la batería se acabe al conectar el adaptador de CA y enchufarlo a un tomacorriente. Para usar el adaptador de CA, se requiere el acoplador de CC. Nota
• Cuando se coloca el acoplador de CC, se abre la tapa del acoplador de CC, por lo tanto la estructura deja de ser resistente al polvo y al agua. Tenga cuidado y no permita que el arena, polvo y agua, etc. se adhieran a la estructura o entren en ella. Después del uso, revise que no haya una materia extraña pegada a la tapa del acoplador y ciérrela firmemente.
• Además, lea las instrucciones de funcionamiento del adaptador de CA y del acoplador de CC. (SPA) DVQX1025

DVQX1025.book 42 ページ ２０１６年８月８日

Uso de la empuñadura con batería El funcionamiento de los discos y botones en la empuñadura con batería es el mismo que los de la cámara digital. Lea las instrucciones de funcionamiento para obtener información más detallada sobre la cámara digital. 1 Ponga el interruptor de la cámara digital en [ON]. 2 Ponga el interruptor de ON/OFF de funcionamiento de la empuñadura con batería en [ON].

• Habilita las operaciones de los discos y botones.
• Esto no puede encender/apagar la cámara digital. Nota
• Cuando la cámara digital se sostiene al agarrar la empuñadura, el botón de la empuñadura con batería se puede presionar accidentalmente. En ese caso, coloque el interruptor de ON/OFF de funcionamiento de la empuñadura con batería en [OFF]. Precauciones para el uso ∫ Acerca de la unidad Mantenga la unidad lejos de rociadores de insecticida y otras sustancias volátiles.
• Si la unidad se expone a esos rociadores o sustancias, se puede deteriorar su carcasa externa o se puede salir la pintura.
• No deje la unidad en contacto con objetos de goma o PVC durante períodos de tiempo prolongados.
• Bajo ninguna circunstancia la unidad se debe almacenar en cualquiera de las siguientes ubicaciones ya que si lo hace puede haber problemas en el funcionamiento o fallas:
• En la luz solar directa o en una playa en verano
• En ubicaciones con altas temperaturas y altos niveles de humedad o donde los cambios de temperatura y humedad son agudos
• Cerca de calefactores, aires acondicionados o humidificadores
• Dentro de un vehículo 42 DVQX1025 (SPA) DVQX1025.book 43 ページ ２０１６年８月８日

• No deje caer la unidad, no la golpee con otros objetos ni la someta a otro tipo de impacto o golpe fuerte.
• Revise el funcionamiento antes del uso.
• Esta unidad posee un contacto eléctrico que está conectado eléctricamente a la cámara digital. Coloque la tapa del terminal suministrada cuando esta unidad no se coloca en la cámara digital y no permita que los objetos de metal (como clavijas) entren en contacto. ∫ Limpieza Al limpiar, use un paño seco y suave.
• Cuando la unidad está demasiado sucia, puede limpiarse al quitar la suciedad con un trapo mojado y escurrido, y luego con un trapo seco.
• No utilice disolventes como gasolina, diluyente, alcohol, detergentes para cocina, etc., para limpiar la unidad ya que de hacerlo podría deteriorarla y podría pelarse su revestimiento.
• Al usar un trapo químico, tenga cuidado de seguir las respectivas instrucciones adjuntas. ∫ Acerca del paquete de la batería
• Cuando se envía la empuñadura no tiene la batería cargada. Cargue la batería antes de usarla.
• La batería es una pila de ion de litio recargable. Si la temperatura es demasiado alta o demasiado baja, la batería se gastará antes.
• La batería se calienta con el uso y durante y después de la carga. La empuñadura también se calienta durante el uso. Esto no es un funcionamiento defectuoso.
• No deje objetos metálicos (como grapas) cerca de las baterías.
• Guarde la batería en un lugar frío y seco y con una temperatura relativamente estable: [Temperatura recomendada: de 15 oC a 25 oC (59 oF a 77 oF), Humedad recomendada: de 40%RH a 60%RH]
• No guarde la batería durante períodos prolongados si está completamente cargada. Si almacena la batería durante un largo tiempo, le recomendamos que la recargue una vez al año. Quite la batería de la empuñadura y almacénela una vez que esté enteramente descargada. (SPA) DVQX1025

DVQX1025.book 44 ページ ２０１６年８月８日

Especificaciones Las especificaciones están sujetas a cambio sin previo aviso. Empuñadura con batería (DMW-BGG1): Información para su seguridad Fuente de alimentación: CC 8,4 V ( Dimensiones Aproximadamente 127,4 mm (W)k40,4 mm (H) k65,1 mm (D) [5,02q (W)k1,59q(H)k2,56q (D)] (excluyendo las partes salientes) Aproximadamente 291 g/0,642 lb (con la batería), Aproximadamente 242 g/0,534 lb

Masa Resistencia al polvo y a las salpicaduras Temperatura de funcionamiento Humedad de funcionamiento 8,4 V) Paquete de la batería (iones de litio) (Panasonic DMW-BLC12PP/DMW-BLC12E): Información para su seguridad Voltaje/capacidad: 7,2 V/1200 mAh Los símbolos en este producto (incluidos los accesorios) representan lo siguiente: CC (Corriente continua) Para Estados Unidos Impreso en China 44 DVQX1025 (SPA) DVQX1025.book 45 ページ ２０１６年８月８日
