MANUALE UTENTE DMW-BGG1E PANASONIC

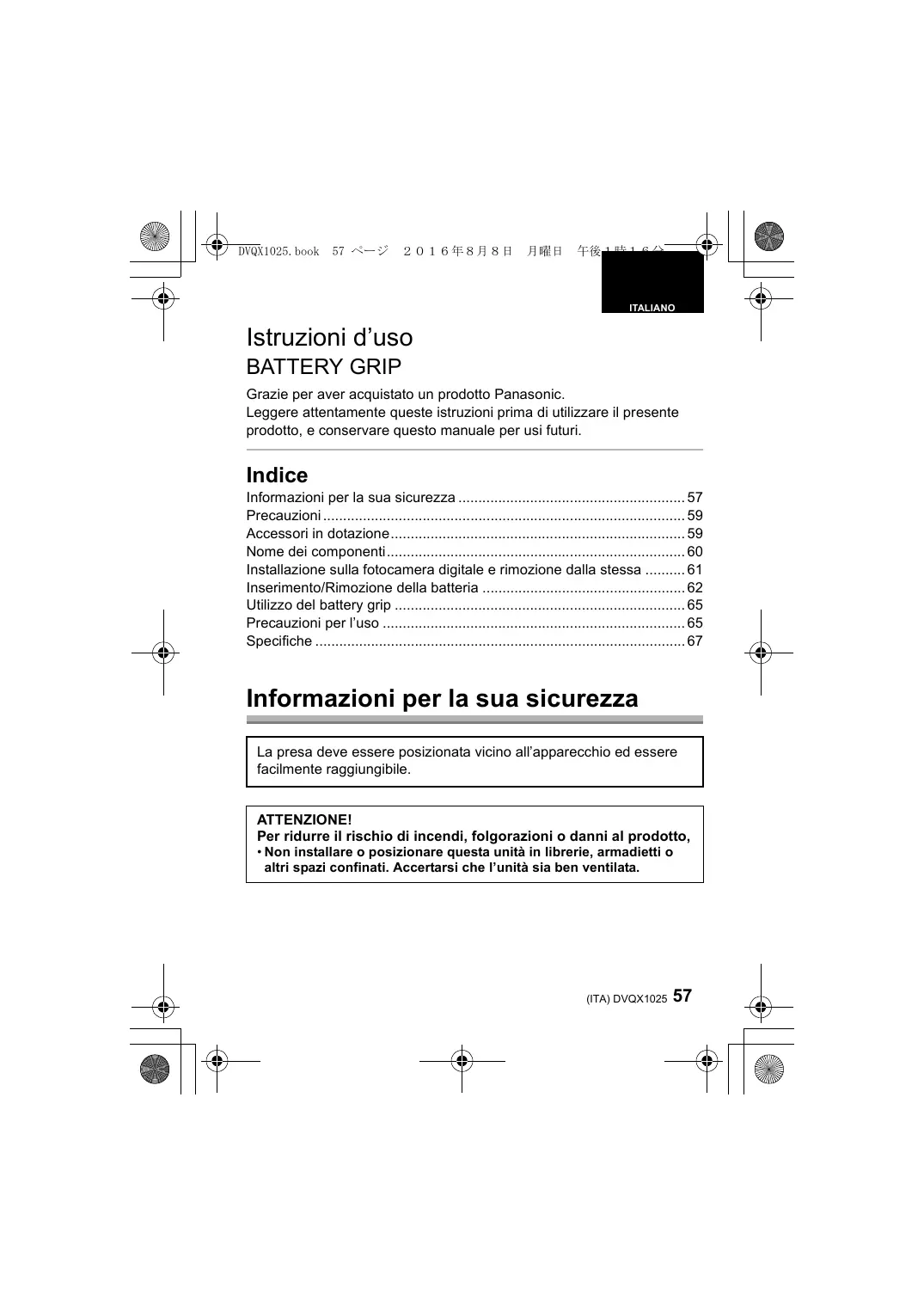

• ITALIANO Istruzioni d’uso BATTERY GRIP Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. Indice Informazioni per la sua sicurezza p. 57
• Precauzioni p. 59
• Accessori in dotazione p. 59
• Nome dei componenti p. 60
• Installazione sulla fotocamera digitale e rimozione dalla stessa p. 61
• Inserimento/Rimozione della batteria p. 62
• Utilizzo del battery grip p. 65
• Precauzioni per l’uso p. 65
• Specifiche Informazioni per la sua sicurezza La presa deve essere posizionata vicino all’apparecchio ed essere facilmente raggiungibile. ATTENZIONE! Per ridurre il rischio di incendi, folgorazioni o danni al prodotto, p. 67

• Non installare o posizionare questa unità in librerie, armadietti o altri spazi confinati. Accertarsi che l’unità sia ben ventilata. (ITA) DVQX1025

∫ Pacco batterie PRECAUZIONE

• Se la batteria viene sostituita in modo non corretto esiste il pericolo di esplosione. Sostituire solo con il tipo raccomandato dal produttore.
• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
• Non scaldare e non esporre alla fiamma.
• Non lasciare la batteria/le batterie per molto tempo in un’automobile, esposte alla luce solare diretta e con le portiere e i finestrini chiusi. Attenzione Rischio di incendi, esplosioni e ustioni. Non smontare le batterie, non riscaldarle oltre i 60 xC e non incenerirle. -Se vedete questo simboloSmaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. Note per il simbolo batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. 58 DVQX1025 (ITA) DVQX1025.book 59 ページ ２０１６年８月８日

• Questa unità è progettata per essere utilizzata esclusivamente con la fotocamera digitale Panasonic DMC-G80/DMC-G81. (Informazioni aggiornate a settembre 2016) Per le informazioni più recenti sui dispositivi compatibili, consultare le istruzioni per l’uso, il catalogo o il sito Web della fotocamera digitale.
• La facilità di utilizzo e l’impugnatura migliorano quando l’unità è in posizione verticale durante la registrazione. Il pacco batterie annesso (in dotazione), insieme alla batteria nella fotocamera digitale, garantisce una maggiore autonomia di registrazione. ∫ Utilizzo dell’unità

• Il fatto che questa unità sia a prova di polvere e schizzi non è garanzia di una totale protezione dalle infiltrazioni di polvere e acqua. Prestare attenzione a quanto segue durante l’utilizzo. Se l’unità non funziona in modo appropriato, contattare il rivenditore dove è stato effettuato l’acquisto o Panasonic.
• Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella parte terminale, nella fotocamera digitale o in questa unità quando si attacca o rimuove questa unità.
• Questa unità non è impermeabile e pertanto non può essere utilizzata sott’acqua. L’obiettivo è costruito in modo da prevenire l’ingresso di schizzi. Se sull’obiettivo finiscono degli schizzi, ecc., dopo l’utilizzo rimuoverli con un panno morbido e asciutto.
• Non esporre l’unità a forti vibrazioni o urti. In caso contrario è possibile che si verifichino guasti e malfunzionamenti.
• Fare inoltre riferimento al manuale della fotocamera digitale. Accessori in dotazione I codici dei prodotti sono aggiornati a settembre 2016. È possibile che subiscano delle modifiche. Gruppo batterie (Indicato come gruppo batterie o batteria nel testo)

• Caricare la batteria prima dell'uso. Caricare la batteria con il caricabatteria in dotazione alla fotocamera digitale. DMW-BLC12E (DMW-BGG1E) Coperchio del terminale
• Il coperchio del terminale è installato sul battery grip al momento dell'acquisto. DVKV1001Z (ITA) DVQX1025

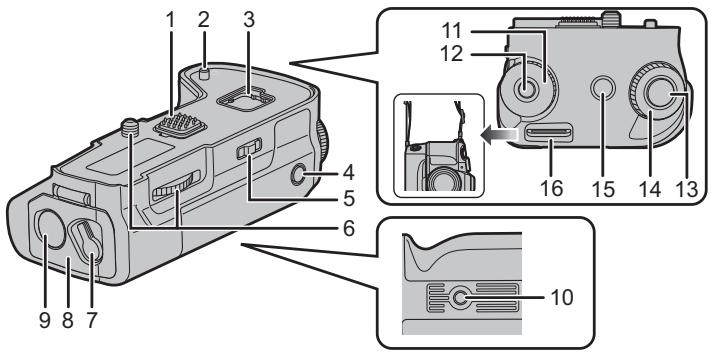

1 Contatti elettrici 2 Perni di fissaggio della fotocamera 3 Alloggiamento coperchio 4 Pulsante [AF/AE LOCK] 5 Interruttore di accensione/

spegnimento Vite di fissaggio Leva di sgancio Sportello della batteria Coperchio del coupler CC

10 Attacco treppiede 11 Selettore posteriore 12 Pulsante funzione (Fn11)¢ 13 Pulsante di scatto otturatore 14 Selettore anteriore 15 Pulsante [ ] (Compensazione dell'esposizione)/Pulsante [Fn] (Fn1)¢ 16 Supporto per l’attacco della tracolla

• Si consiglia di utilizzare il battery grip e la fotocamera digitale insieme alla tracolla in dotazione per evitarne la caduta. (leggere le istruzioni per l’uso della fotocamera digitale per i dettagli sull’installazione della tracolla.) ¢ Funziona come [Fn1] o [Fn11] nella fotocamera digitale. 60 DVQX1025 (ITA) DVQX1025.book 61 ページ ２０１６年８月８日

Installazione sulla fotocamera digitale e rimozione dalla stessa

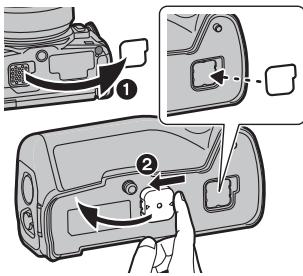

• Controllare che la fotocamera digitale sia spenta. (Se si installa l’unità sulla fotocamera o la si rimuove mentre la fotocamera è accesa è possibile che si verifichino problemi, per cui si sconsiglia di farlo.) 1 1 Rimuovere il coperchio del connettore del battery grip sulla fotocamera digitale. 2 Rimuovere il coperchio del terminale dai contatti elettrici del battery grip.
• Il coperchio del connettore del battery grip può essere riposto nell'alloggiamento del coperchio nel battery grip.
• Riportarli nella loro posizione originale dopo l’utilizzo per proteggere i terminali.
• Fare attenzione a non perdere il copriterminale. 2 Inserire allineando la vite di fissaggio, i contatti elettrici e i perni di fissaggio della fotocamera. 3 Ruotare la vite di fissaggio nella direzione indicata dalla freccia per assicurare il fissaggio.
• Controllare che la vite di fissaggio non sia allentata durante l’utilizzo. Nota
• Tenere il coperchio del terminale lontano dalla portata dei bambini per evitare rischi di ingerimento. ∫ Rimuovere il battery grip dalla fotocamera digitale

• Controllare che la fotocamera digitale sia spenta e ruotare la vite di fissaggio nella direzione opposta a quella per il fissaggio. (ITA) DVQX1025

Inserimento/Rimozione della batteria

• Utilizzare sempre batterie Panasonic originali (DMW-BLC12E).
• Se si utilizzano batterie diverse, non è possibile garantire la qualità di questo prodotto.
• Utilizzare la batteria dopo averla caricata con un caricabatterie specifico.
• È possibile utilizzare il battery grip sia quando la batteria è inserita nella fotocamera digitale sia quando è nel battery grip.
• Verificare che la fotocamera digitale sia spenta. 1 Ruotare la leva di sgancio del battery grip verso [OPEN] e aprire lo sportello della batteria. 2 Prestando attenzione all’orientamento, inserire saldamente fino in fondo finché non si sente uno scatto e controllare che la leva 1 sia agganciata alla batteria.
• Quando si rimuove la batteria, tirare la leva 1 verso la freccia ed estrarre la batteria. 3 Chiudere lo sportello della batteria e ruotare la leva di sgancio verso [LOCK]. 62 DVQX1025 (ITA) DVQX1025.book 63 ページ ２０１６年８月８日

• Rimuovere la batteria dopo l’utilizzo. (Se viene lasciata inutilizzata per un lungo periodo di tempo, la batteria si esaurirà.)
• La batteria è calda dopo l’uso, durante la ricarica e al termine della ricarica. Anche il battery grip si scalda durante l’uso, ma non si tratta di un malfunzionamento.
• Controllare che non vi siano corpi estranei sullo sportello della batteria. ∫ Utilizzare 2 batterie È possibile utilizzare la fotocamera digitale per un lungo periodo di tempo quando sono inserite delle batterie sia nella fotocamera digitale che nel battery grip. (Quando una batteria si esaurisce, passerà all’altra batteria.)
• La batteria che si utilizza per prima va inserita nella fotocamera digitale. Per maggiori dettagli, leggere le istruzioni per l’uso della fotocamera digitale. Nota
• Non rimuovere la batteria quando si sta utilizzando la batteria nel battery grip. (La fotocamera digitale si spegnerebbe.) (ITA) DVQX1025

∫ Utilizzo di un alimentatore CA (opzionale) e di un accoppiatore CC (opzionale) invece della batteria

• Quando si utilizza un alimentatore CA, assicurarsi che l’accoppiatore CC (DMW-DCC8: opzionale) e l’alimentatore CA (DMW-AC10E: opzionale) siano entrambi Panasonic.
• Utilizzare sempre un alimentatore CA Panasonic originale (DMW-AC10E: opzionale).
• Utilizzare sempre un accoppiatore CC Panasonic originale (DMW-DCC8: opzionale). È possibile utilizzare la fotocamera digitale senza preoccuparsi dell’esaurimento della batteria collegando l’alimentatore CA connesso a una presa. Per utilizzare l’alimentatore CA è necessario un accoppiatore CC. Nota
• Quando si monta l’accoppiatore CC, la copertura dell’accoppiatore CC si apre e quindi la struttura smette di essere a prova di polvere e di schizzi. Assicurarsi che sabbia, polvere o acqua non si attacchino né entrino nella struttura. Dopo l’utilizzo, controllare che non vi siano corpi estranei attaccati alla copertura del coupler e chiuderla saldamente.
• Leggere le istruzioni per l’uso dell’alimentatore CA e dell’accoppiatore CC. 64 DVQX1025 (ITA) DVQX1025.book 65 ページ ２０１６年８月８日

Utilizzo del battery grip Le funzioni dei selettori e dei pulsanti sul battery grip sono le stesse della fotocamera digitale. Per ulteriori informazioni consultare le istruzioni per l’uso della fotocamera digitale. 1 Posizionare l’interruttore di alimentazione della fotocamera digitale su [ON]. 2 Posizionare l’interruttore di accensione/spegnimento del battery grip su [ON].

• Abilita le funzioni dei selettori e dei pulsanti.
• Non è in grado di accendere/spegnere l’alimentazione della fotocamera digitale. Nota
• Quando si afferra l’impugnatura per tenere la fotocamera digitale, il pulsante sul battery grip potrebbe essere premuto per sbaglio. In tal caso, posizionare l’interruttore di accensione/spegnimento del battery grip su [OFF]. Precauzioni per l’uso ∫ Informazioni sull’unità Tenere l’unità al riparo da spruzzi di insetticidi e di altre sostanze volatili.
• Qualora l’unità fosse esposta a tali spruzzi o sostanze, la superficie esterna potrebbe deteriorarsi o la vernice potrebbe scrostarsi.
• Non lasciare l’unità a contatto prolungato con oggetti in gomma o PVC.
• Non lasciare mai l’unità nelle seguenti condizioni, per evitare danni o malfunzionamenti:
• Esposta alla luce solare diretta o su una spiaggia in estate
• In luoghi caratterizzati da elevati livelli o forti sbalzi di temperatura e umidità
• In prossimità di fuochi
• Vicino a caloriferi, condizionatori d’aria o umidificatori
• Esposta a vibrazioni
• All’interno di un’auto (ITA) DVQX1025

• Non lasciar cadere l’unità, non farla urtare contro altri oggetti e non esporla ad alcun tipo di impatto violento.
• Controllare il funzionamento prima dell’utilizzo.
• Questa unità possiede un contatto elettrico che è collegato alla fotocamera digitale elettricamente. Quando questa unità non è installata sulla fotocamera digitale, attaccare il coperchio del terminale in dotazione ed evitare che un qualsiasi oggetto metallico (come le graffette) entri in contatto. ∫ Pulizia Per pulire l’unità, strofinarla con un panno asciutto e morbido.
• Quando l’unità è estremamente sporca, è possibile pulirla rimuovendo la sporcizia con un panno umido strizzato, e quindi passando un panno asciutto.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, ecc. per pulire l’unità, per evitare di deteriorare la superficie o di rimuovere la finitura esterna.
• Quando si utilizza un panno chimico, seguire attentamente le relative istruzioni. ∫ Pacco batterie
• Quando si acquista il battery grip, la batteria non è carica. Caricare la batteria prima dell’uso.
• La batteria è una batteria ricaricabile a ioni di litio. Se la temperatura è troppo alta o troppo bassa, il tempo di funzionamento della batteria si ridurrà.
• La batteria si scalda dopo l’uso e durante e dopo la ricarica. Anche il battery grip si scalda durante l’uso. Non si tratta di un malfunzionamento.
• Non lasciare oggetti metallici (come graffette) vicino alle batterie.
• Conservare la batteria in un luogo fresco e asciutto, a temperatura costante: [Temperatura consigliata: da 15 oC a 25 oC, Umidità consigliata: da 40%RH a 60%RH]
• Non riporre la batteria per periodi prolungati quando è completamente carica. Quando si conserva la batteria per un lungo periodo di tempo, si consiglia di caricarla una volta all’anno. Rimuovere la batteria dal battery grip e riporla nuovamente dopo averle scaricata completamente. 66 DVQX1025 (ITA) DVQX1025.book 67 ページ ２０１６年８月８日

Specifiche È possibile che le specifiche subiscano delle modifiche senza preavviso. Battery Grip (DMW-BGG1): Informazioni per la sicurezza dell'utente Alimentazione: CC 8,4 V ( 8,4 V) Dimensioni Circa 127,4 mm (L)k40,4 mm (A)k65,1 mm (P) (escluse le parti sporgenti) Massa Circa 291 g (con la batteria) Circa 242 g Resistente alla polvere e agli schizzi

Temperatura operativa 0 oC a 40 oC Umidità operativa 10%RH a 80%RH Gruppo batterie (agli ioni di litio) (Panasonic DMW-BLC12E): Informazioni per la sicurezza dell'utente Tensione/capacità: 7,2 V/1200 mAh I simboli su questo prodotto (compresi gli accessori) rappresentano quanto segue: CC (corrente continua) (ITA) DVQX1025
