MODE D'EMPLOI PDUV2060 Tripp Lite

Ce manuel contient des instructions et des mises en garde que vous devez respecter durant l’installation, l’utilisation et l’entreposage de ce produit. Le non-respect de ces instructions et mises en garde annulera la garantie du produit.

• La PDU offre les avantages de plusieurs sorties distribuées sur deux circuits de puissance indépendants, mais NE fournit PAS de protection contre les surtensions ou les bruits de ligne à l’équipement connecté.

• La PDU est conçue pour être utilisée à l’intérieur uniquement, dans un environnement contrôlé, à l’écart de l’excès d’humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Maintenir la température intérieure ambiante entre 0 °C et 50 °C (32 °F et 122 °F).

• La PDU doit être installée par un technicien qualifié seulement.

• Ne pas tenter de monter la PDU sur une surface précaire ou instable.

• Installer conformément aux codes locaux de l’électricité. S’assurer d’utiliser la bonne protection contre les surintensités pour l’installation, conformément aux valeurs nominales de la fiche et de l’équipement.

• Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.

• Les prises électriques qui alimentent l’équipement doivent être installées à proximité de l’équipement et être facilement accessibles.

• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.

• S’assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.

• Ne jamais essayer d’installer un équipement électrique pendant un orage.

• L’équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.

• La puissance totale requise pour l’équipement connecté à chacun des deux circuits de puissance indépendants ne doit pas dépasser la charge nominale maximum pour ce circuit.

• Ne pas tenter de modifier la PDU, y compris les fiches d’entrée et les câbles d’alimentation.

• Ne pas percer ou tenter d’ouvrir une quelconque partie du boîtier de la PDU. Il n’existe aucune pièce réparable par l’utilisateur à l’intérieur.

• Ne pas tenter d’utiliser la PDU si une de ses pièces est endommagée.

• Il n’est pas recommandé d’utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l’équipement de soutien vital ou d’affecter sérieusement sa sécurité ou son efficacité. Importantes consignes de sécurité Importantes mises en garde 20-09-044-93364D.indb 1220-09-044-93364D.indb 12 10/8/2020 11:08:37 AM10/8/2020 11:08:37 AM13

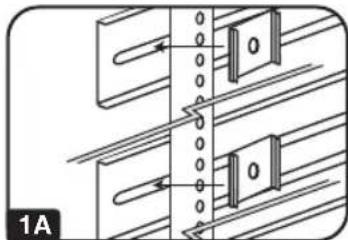

Configuration du bâti 0U. Fixer les trois pattes de montage fournies avec l’unité PDU au boîtier du bâti à l’aide de la quincaillerie jointe. Il faut fixer les pattes de montage le long d’un plan vertical, à des points équidistants qui correspondent en gros au centre et aux extrémités de l’unité PDU. La configuration exacte du montage dépend du bâti et du boîtier. Si possible, utiliser des points de fixation préexistants dans le boîtier.

Configuration murale ou sous comptoir. Fixer les trois attaches de montage fournies avec l’unité PDU à un mur ou une surface semblable, plane et solide, à l’aide de la quincaillerie jointe. Il faut fixer les pattes de montage, le long d’un plan vertical ou horizontal à des points équidistants qui correspondent en gros au centre et aux extrémités de l’unité PDU. Si possible, utiliser des points de fixation préexistants. MISE EN GARDE : Ne pas essayer de monter l’unité PDU avec les prises faisant face au sol, les pattes de montage ne sont pas conçues pour supporter le poids de l’unité de cette façon.

Configuration en bâti 0U. Fixer les boutons de montage inclus à l’unité de distribution. Placer l’unité de distribution comme désiré dans la baie, aligner les boutons avec les fentes de montage du bâti et glisser l’unité en place. Passer à l’étape

Nota: Sans tenir compte de la configuration, l’utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d’effectuer l’installation. L’unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications.

Fixer l’unité PDU aux pattes de montage. À l’aide d’un assistant, placer un coin arrière de l’unité à un bord intérieur de la patte de montage, faire pivoter l’unité vers l’autre bord et fixer en place.

Fixer le fiche d’entrée de l’unité PDU à une prise mise à la terre. Insérer la fiche directement dans une prise CA correctement mise à la terre, qui ne partage pas de circuit supportant une lourde charge électrique (comme un climatiseur ou un réfrigérateur).

Fixer l’équipement à l’unité PDU. Faire attention de ne pas dépasser la charge nominale de l’unité PDU. La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique (modèles PDUMV15 et PDUMV20 seulement).

Installation optionnelle (Modèle PDUMV20 et PDUV20). La PDU comprend un adaptateur qui convertit la fiche d’entrée L5-20P en fiche d’entrée 5-20P. L’adaptateur est en option; la PDU fonctionnera correctement sans être connectée à l’adaptateur.

PDUMV15 et PDUV15PDUMV20 et PDUV20PDUMV20 et PDUV20

Caractéristiques Fiche d’entrée NEMA 5-15P (Modèle PDUMV15 et PDUV15) Prises NEMA 5-15R (Modèle PDUMV15 et PDUV15) Fiche d’entrée NEMA L5-20P (Modèle PDUMV20 et PDUV20) Prises NEMA 5-15/20R (Modèle PDUMV20 et PDUV20) Adaptateur NEMA 5-20P (Modèle PDUMV20 et PDUV20) : L’adapteur convertit le fiche d’entrée NEMA L5-20P en NEMA 5-20P. Disjoncteur : Si le courant tiré par l’équipement connecté à l’unité PDU excède la charge nominale maximale, un disjoncteur se déclenchera pour empêcher des dommages. Quand un disjoncteur se déclenche, le poussoir se relève. Déconnecter l’équipement et laisser le disjoncteur refroidir une minute avant de rabaisser le poussoir pour réarmer le disjoncteur. Ampèremètre (Modèles PDUMV15 et PDUMV20 seulement) : La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique. Interrupteur lumineux avec capuchon (Modèles PDUMV15 et PDUMV20 seulement)

Le vendeur garantit que ce produit, s’il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans (modèles de base) ou de 2 ans (modèles munis d’instruments de mesure) à partir de la date d’achat initiale. Si le produit s’avère défectueux en matériel ou en main- d’oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d’expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d’expédition de retour. Visitez www. tripplite.com/support avant d’envoyer un équipement pour réparations. CETTE GARANTIE NE S’APPLIQUE PAS A UNE USURE NORMALE OU UN ENDOMMAGEMENT RESULTANT D’ACCIDENT, UTILISATION ERRONEE, ABUS OU NEGLIGENCE. LE VENDEUR N’OFFRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT ETABLIE DANS LA PRESENTE. SAUF DANS LA MESURE PROHIBEE PAR LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, INCLUANT TOUTES LES GARANTIES DE COMMERCIALISATION OU ADAPTATION, SONT LIMITEES A LA DUREE DE LA PERIODE DE GARANTIE INDIQUEE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCIDENTELS OU PROVOQUES. (Certains Etats ne permettent pas de limitation pour la durée de garantie implicite, et certains Etats ne permettent pas l’exclusion ou la limitation de dommages accidentels ou provoqués, en conséquence les limitations ou exclusions ci-dessus peuvent ne pas être applicables pour vous. Cette Garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d’autres droits variant suivant les juridictions.) AVERTISSEMENT : L’utilisateur individuel doit prendre toutes mesures pour déterminer avant utilisation si cet appareil est approprié, adéquat ou offre toute sécurité pour l’utilisation prévue. Du fait que les applications individuelles sont sujettes à de grandes variations, le fabricant n’assure aucune description ou garantie concernant l’aptitude ou l’adaptation de ces appareils pour toute application spécifique. Numéros d’identification de conformité aux règlements À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d’approbation requises. Lors d’une demande d’information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit. La politique de Tripp Lite en est une d’amélioration continue. Les spécifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations. Garantie 20-09-044-93364D.indb 1520-09-044-93364D.indb 15 10/8/2020 11:08:38 AM10/8/2020 11:08:38 AM16 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-09-044 93-364D_RevB 20-09-044-93364D.indb 1620-09-044-93364D.indb 16 10/8/2020 11:08:38 AM10/8/2020 11:08:38 AM
