MANUAL DE USUARIO PDUV2060 Tripp Lite

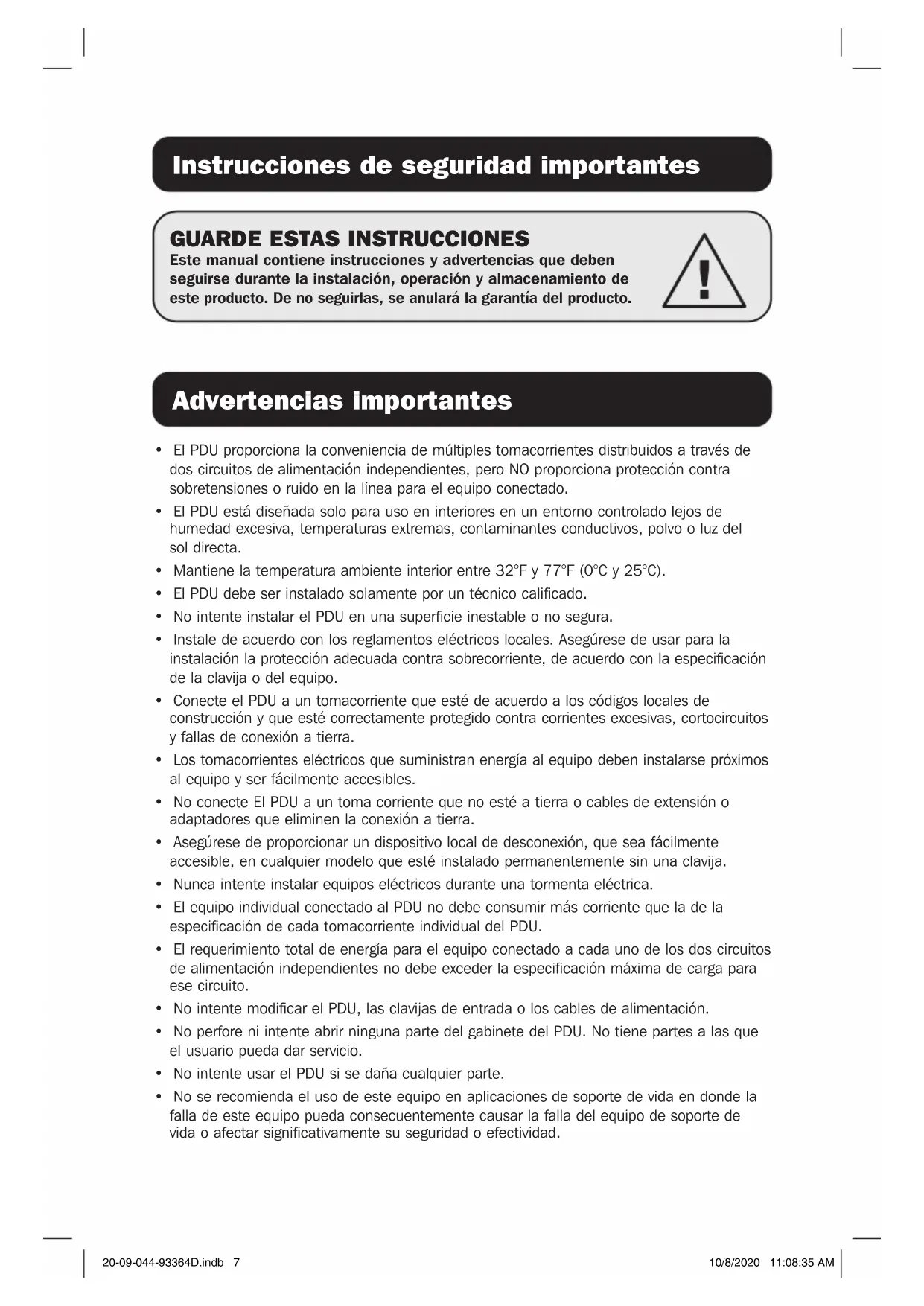

Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación y almacenamiento de este producto. De no seguirlas, se anulará la garantía del producto.

• El PDU proporciona la conveniencia de múltiples tomacorrientes distribuidos a través de dos circuitos de alimentación independientes, pero NO proporciona protección contra sobretensiones o ruido en la línea para el equipo conectado.

• El PDU está diseñada solo para uso en interiores en un entorno controlado lejos de humedad excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz del sol directa.

• Mantiene la temperatura ambiente interior entre 32°F y 77°F (0°C y 25°C).

• El PDU debe ser instalado solamente por un técnico calificado.

• No intente instalar el PDU en una superficie inestable o no segura.

• Instale de acuerdo con los reglamentos eléctricos locales. Asegúrese de usar para la instalación la protección adecuada contra sobrecorriente, de acuerdo con la especificación de la clavija o del equipo.

• Conecte el PDU a un tomacorriente que esté de acuerdo a los códigos locales de construcción y que esté correctamente protegido contra corrientes excesivas, cortocircuitos y fallas de conexión a tierra.

• Los tomacorrientes eléctricos que suministran energía al equipo deben instalarse próximos al equipo y ser fácilmente accesibles.

• No conecte El PDU a un toma corriente que no esté a tierra o cables de extensión o adaptadores que eliminen la conexión a tierra.

• Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente accesible, en cualquier modelo que esté instalado permanentemente sin una clavija.

• Nunca intente instalar equipos eléctricos durante una tormenta eléctrica.

• El equipo individual conectado al PDU no debe consumir más corriente que la de la especificación de cada tomacorriente individual del PDU.

• El requerimiento total de energía para el equipo conectado a cada uno de los dos circuitos de alimentación independientes no debe exceder la especificación máxima de carga para ese circuito.

• No intente modificar el PDU, las clavijas de entrada o los cables de alimentación.

• No perfore ni intente abrir ninguna parte del gabinete del PDU. No tiene partes a las que el usuario pueda dar servicio.

• No intente usar el PDU si se daña cualquier parte.

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecuentemente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. Instrucciones de seguridad importantes Advertencias importantes 20-09-044-93364D.indb 720-09-044-93364D.indb 7 10/8/2020 11:08:35 AM10/8/2020 11:08:35 AM8

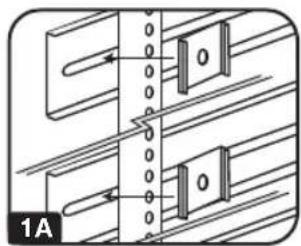

Configuración del rack (bastidor) de 0U. Fije los tres sujetadores de montaje suministrados con la PDU a la caja del rack (bastidor) usando los materiales incluidos. Los sujetadores de montaje deben fijarse a lo largo de un plano vertical en puntos equidistantes que correspondan aproximadamente al centro y los extremos de la PDU. La exacta configuración de montaje puede variar dependiendo del rack (bastidor) y la caja. Si es posible, use puntos de montaje previamente existentes dentro de la caja.

Configuración para pared o debajo de mostrador. Fije los tres sujetadores de montaje suministrados con la PDU a una pared o superficie plana similar usando los materiales incluidos. Los sujetadores de montaje deben fijarse a lo largo de un plano vertical u horizontal en puntos equidistantes que correspondan aproximadamente al centro y los extremos de la PDU. Si es posible, use puntos de montaje previamente existentes. ADVERTENCIA: No intente montar la PDU con las salidas orientadas hacia abajo; los sujetadores de montaje no están diseñados para soportar el peso de la PDU de esa manera.

Configuración para bastidor 0U. Fije los botones de montaje, incluidos, al PDU. Coloque el PDU en la posición deseada en el bastidor, alinee los botones con las ranuras de montaje del bastidor, deslice el PDU para posicionarlo correctamente. Vaya al paso

Nota: Independientemente de la configuración, el usuario debe determinar la idoneidad de los materiales y accesorios así como de los procedimientos antes del montaje. La PDU y el material incluido están diseñados para racks (bastidores) y cajas de rack (bastidor) comunes, y pueden no ser apropiados para todas las aplicaciones.

Fije la PDU a los sujetadores de montaje. Con la ayuda de otra persona, coloque una esquina posterior de la PDU en un borde interior de los sujetadores de montaje, gire la PDU hacia el borde interior opuesto y colóquela a presión en su posición.

Conecte el enchufe de entrada de la PDU a un contacto conectado a tierra. Inserte el enchufe directamente en una toma de corriente alterna conectada a tierra que no comparta el circuito con alguna carga eléctrica pesada (como un aire acondicionado o una refrigeradora).

Conecte equipos a la PDU. Tenga cuidado de no exceder la capacidad de carga de la PDU. La corriente eléctrica total usada por la unidad de distribución de potencia (PDU) será mostrada en el medidor digital, en amperios (modelos PDUMV15 y PDUMV20 solamente).

Instalación opcional (Modelo PDUMV20 y PDUV20). La PDU incluye un adaptador que convierte el enchufe de entrada L5-20P en un enchufe de entrada 5-20P El adaptador es opcional; la PDU trabajará apropiadamente sin conectarla al adaptador.

Features Enchufe de entrada NEMA 5-15P (Modelo PDUMV15 y PDUV15) Salidas NEMA 5-15R (Modelo PDUMV15 y PDUV15) Enchufe de entrada NEMA L5-20P (Modelo PDUMV20 y PDUV20) Salidas NEMA 5-15/20R (Modelo PDUMV20 y PDUV20) Adaptadore de enchufe NEMA 5-20P (Modelo PDUMV20 y PDUV20): Este adaptador convierte el enchufe de entrada de NEMA L5-20P a NEMA 5-20P. Interruptor automático: Si la corriente consumida por el equipo conectado al PDU excede la máxima capacidad de carga, el interruptor automático disparará para evitar posibles daños. Cuando un interruptor automático dispara, su émbolo se extiende. Desconecte el equipo en exceso y permita que el interruptor automático se enfríe un minuto antes de presionar el émbolo para restablecer el interruptor automático. Amperímetro (Modelos PDUMV15 y PDUMV20 sólo): La corriente eléctrica total usada por la unidad de distribución de potencia (PDU) será mostrada en el medidor digital, en amperios. Interruptor de alimentación iluminado, con cubierta (Modelos PDUMV15 y PDUMV20 sólo)

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años (modelos básicos) o 2 años (modelos con medidor digital) a partir de la fecha de compra inicial. Si se verifica que el producto tiene defectos en los materiales o en la mano de obra dentro de dicho período, el vendedor reparará o reemplazará el producto, a su sola discreción. Sólo puede obtenerse servicio bajo esta garantía, entregando o despachando el producto (con todos los cargos de despacho o entrega pagados por adelantado) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. El vendedor pagará los cargos de despacho del retorno. Visite www.tripplite.com/support antes de enviar algún equipo para reparación. ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE UN ACCIDENTE, USO INADECUADO, MALTRATO O NEGLIGENCIA. EL VENDEDOR NO EXPRESA NINGUNA OTRA GARANTÍA DISTINTA DE LA ESTABLECIDA EN ESTE DOCUMENTO EN FORMA EXPLÍCITA. EXCEPTO HASTA EL GRADO PROHIBIDO POR LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO MÁS ARRIBA; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, y algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, de modo que las limitaciones o exclusiones de arriba pueden no aplicarse a usted. Esta garantía le da derechos legales específicos, pero usted puede tener otros derechos que varían de jurisdicción a jurisdicción.) ADVERTENCIA: El usuario individual debe encargarse de determinar antes de usarlo, si este dispositivo es apropiado, adecuado o seguro para el uso proyectado.Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no declara ni garantiza en lo que se refiere a la idoneidad o aptitud de estos dispositivos para ninguna aplicación específica. CUMPLIMIENTO DE LAS NORMAS DE LOS NÚMEROS DE IDENTIFICACIÓN Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto. Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-09-044 93-364D_RevB Garantía 20-09-044-93364D.indb 1020-09-044-93364D.indb 10 10/8/2020 11:08:36 AM10/8/2020 11:08:36 AM11 Unité de distribution d’alimentation (PDU) en bâti Importantes consignes 12 de sécurité Importantes mises en garde 12 Installation 13 Caractéristiques 14 Garantie 15 English 1 Español 6 Metered Models: PDUMV15 (Numéro de série : AGIB6098) PDUMV20 (Numéro de série : AGIB6099) Basic Models: PDUV15 (Numéro de série : AGIB6098) PDUV20 (Numéro de série : AGIB6099) PDUV20-60 (Numéro de série : AGIB6099) PDUV15-48 (Numéro de série : AGIB6098) Manual du propriétaire 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2020 Tripp Lite. All rights reserved. 20-09-044-93364D.indb 1120-09-044-93364D.indb 11 10/8/2020 11:08:37 AM10/8/2020 11:08:37 AM12
