MODE D'EMPLOI WorkWise DWTSC3255MUL Tripp Lite

Manuel de l'utilisateur

Montage mural inclinable pour écrans plats ou incurvés – version sécurité

Modèle : DWTSC3255MUL

English 1 • Español 9 • Русский 25 • Deutsch 33

200x200 / 300x300 /

400x200 / 400x400

TRIPP·LITE

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

AVERTISSEMENT

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des blessures corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.triplite.com/support pour obtenir de l'aide.

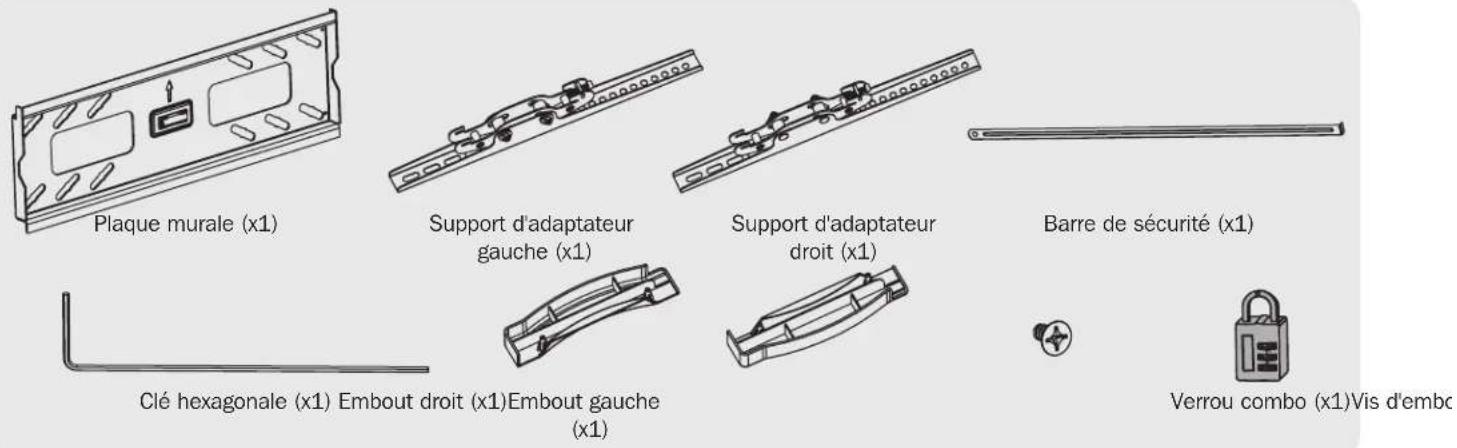

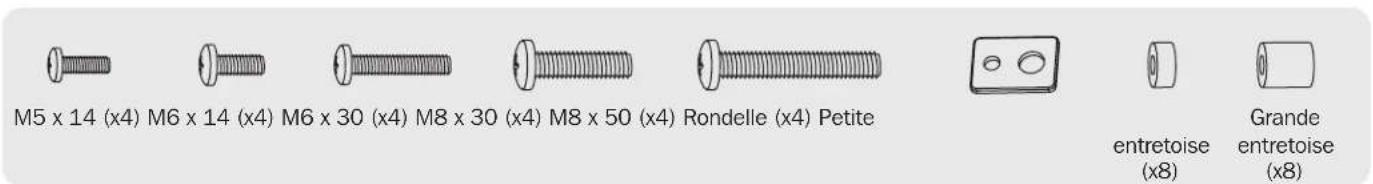

Plaque murale (x1) Support d'adaptateur gauche (x1) Support d'adaptateur droit (x1) Barre de sécurité (x1) Clé hexagonale (x1) Embout droit (x1) Embout gauche (x1) Verrou combo (x1) Vis d'embe

M5 x 14 (x4) M6 x 14 (x4) M6 x 30 (x4) M8 x 30 (x4) M8 x 50 (x4) Rondelle (x4) Petite entretoise (x8) Grande entretoise (x8)

Boulon d'ancrage (x4)

Ancrage à béton (x4)

Rondelle de 20 mm (x4)

Installation

Montage sur des montants muraux

55 mm (2,2 po) 0' 4,5 mm 0' (3/16 po)

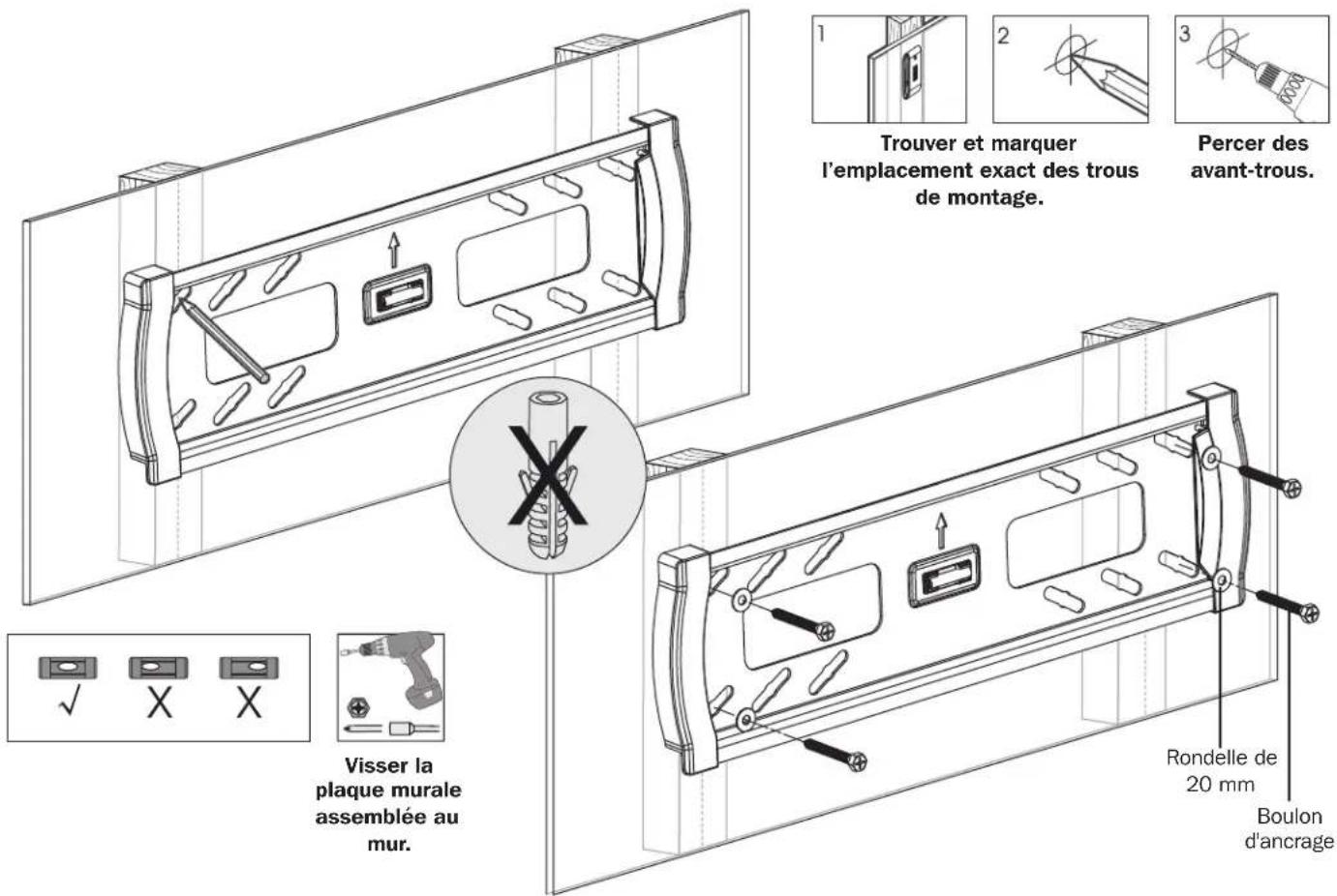

Trouver et marquer l'emplacement exact des trous de montage. Percer des avant-trous. Rondelle de 20 mm Boulon d'ancrage Visser la plaque murale assemblée au mur.

AVERTISSEMENT

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Installation

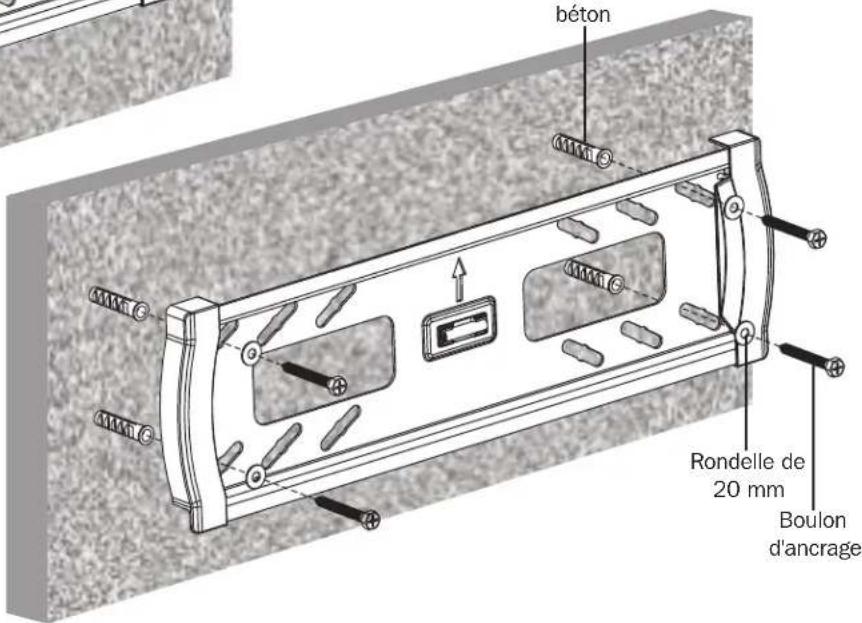

2B Montage sur de la brique solide ou des blocs en béton

60 mm (2,4 po) 0/10 mm 0/(3/8 po)

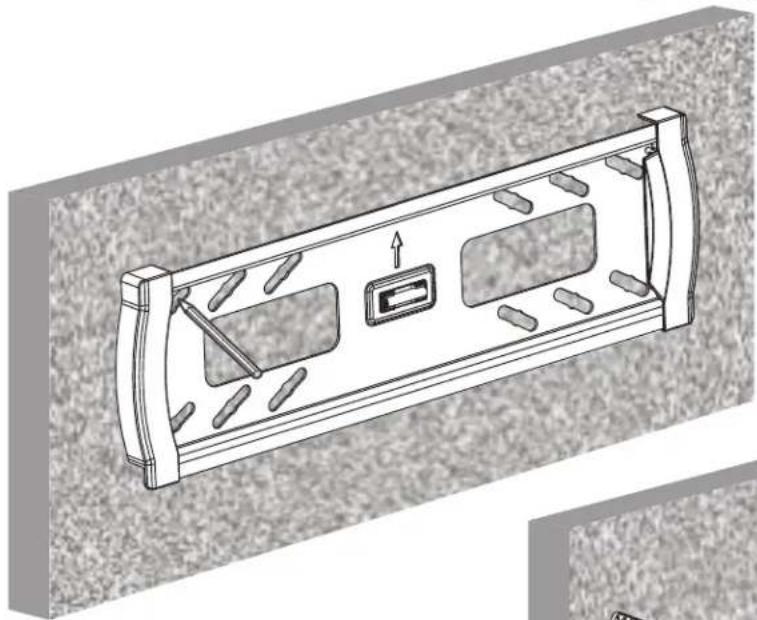

Trouver et marquer l'emplacement exact des trous de montage.
Percer des avant-trous.

Visser la plaque murale assemblée au mur.

béton Rondelle de 20 mm Boulon d'ancrage

AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

Installation

3 Installer les supports d'adaptateur.

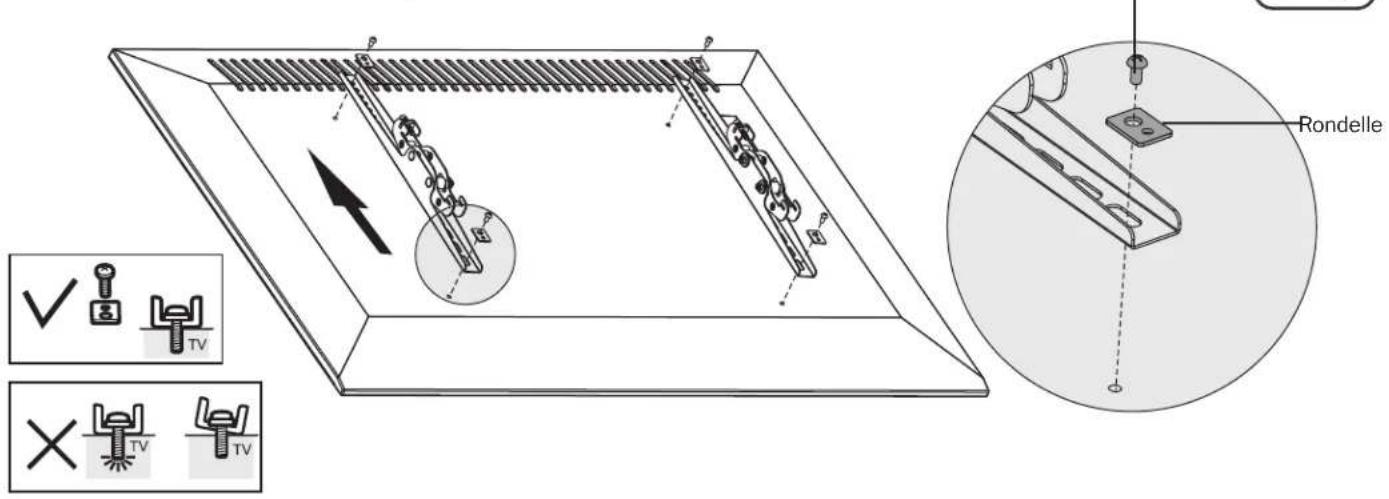

3-1 Pour les écrans à dos plat

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
- Visser les supports d'adaptateur sur l'écran.

Serrer fermement toutes les vis. Ne pas trop serrer.

3 Installer les supports d'adaptateur.

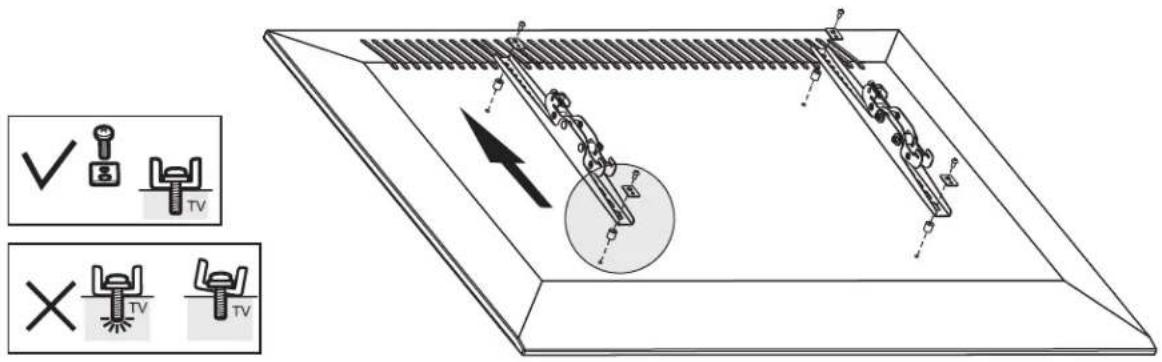

3-2 Pour les écrans incurvés ou les écrans à dos encastré

4 Suspendre l'écran sur la plaque murale.

Mur Mur

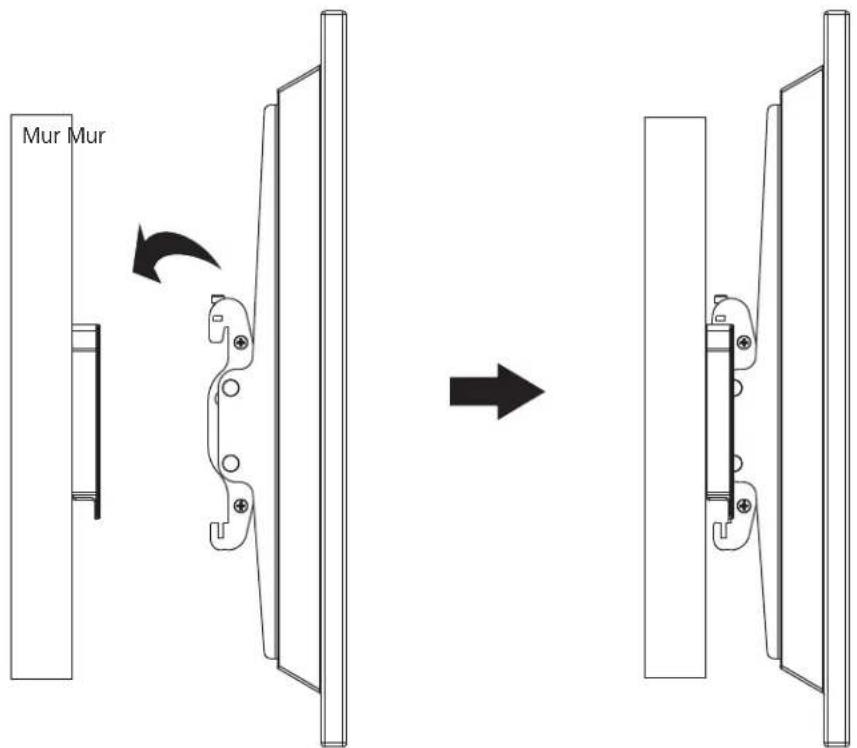

• Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural.
• Pousser les bagues de sécurité dans le fond des supports d'adaptateur vers le haut et serrer les deux vis pour verrouiller chaque support à la plaque murale.

Installation

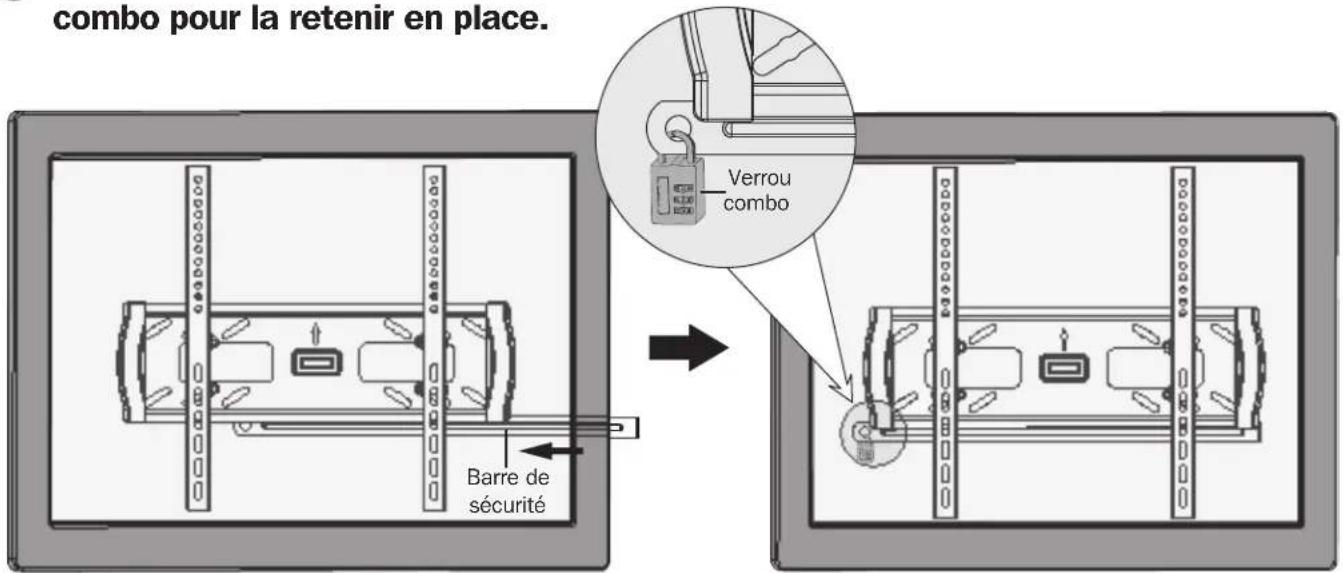

5 Glisser la barre de sécurité à travers les supports de montage, puis fixer le verrou combo pour la retenir en place.

combo pour la retenir en place. Verrou combou Barre de sécurité

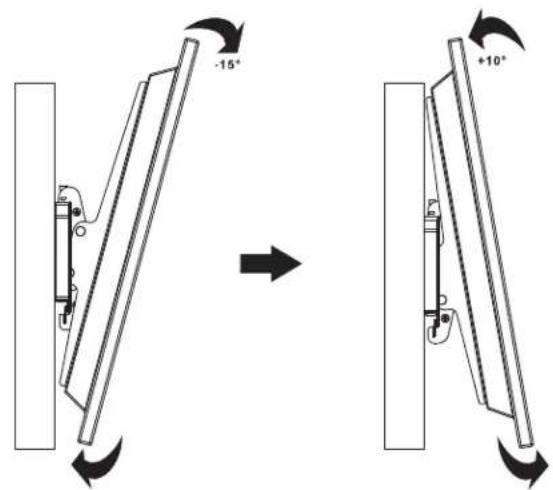

6 Ajustement

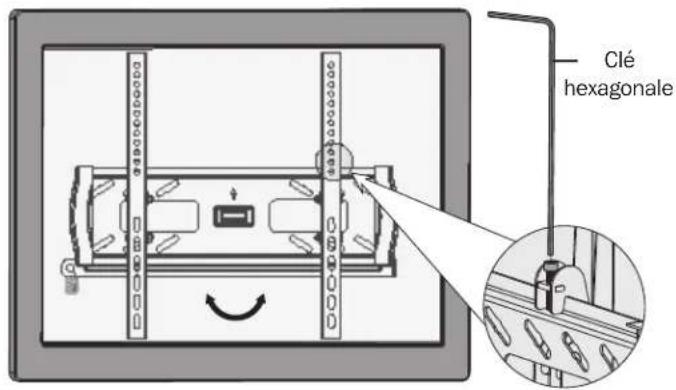

7 Utiliser la clé hexagonale incluse pour retenir les supports de montage à la plaque murale.

Clé hexagonale

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
  • Pour toute question, veuillez visiter www.tripplite.com/support.
