BEDIENUNGSANLEITUNG WorkWise DWTSC3255MUL Tripp Lite

Geneigte Wandhalterung für flache und gekrümmte Bildschirme - Sicherhei tsausführung

Modell: DWTSC3255MUL

English 1 • Español 9 • Français 17 • Русский 25

200x200 / 300x300 /

400x200 / 400x400

TRIPP·LITE

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

ACHTUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.
• Die Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von Personen mit guten mechanischen Fähigkeiten, Grundkenntnissen in Bezug auf Montage sowie einem soliden Verständnis dieser Montageanleitung montiert werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher zu heben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTIEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

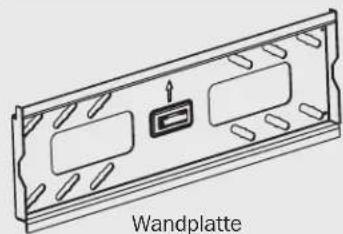

Komponentenliste

WICHTIG: Vergewissern Sie sich, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind, ehe Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

Sicherheitsbalken (x1)

Inbusschlüssel (x1)

Endabdeckung links (x1)

Endabdeckung rechts (x1)

Endabdeckungss- chrauben (x4)

Kombischloss (x1)

M5 x 14 (x4)

M6 x 14 (x4)

M6 x 30 (x4)

M8 x 30 (x4)

M8 x 50 (x4)

Beilagscheibe (x4)

Kleiner Abstandhalter (x8)

Großer Abstandhalter (x8)

Verankerungsbolzen (x4)

Betonverankerung (x4)

20 mm Beilagscheibe (x4)

Montage

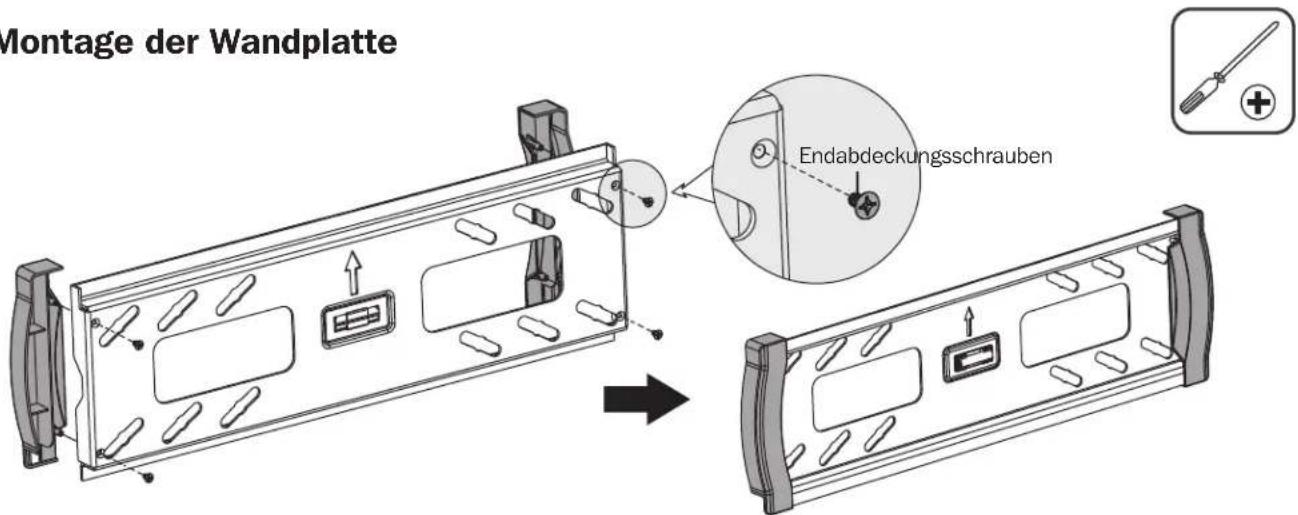

1 Montage der Wandplatte

Montage der Wandplatte Endabdeckungsschrauben

Montage

2A

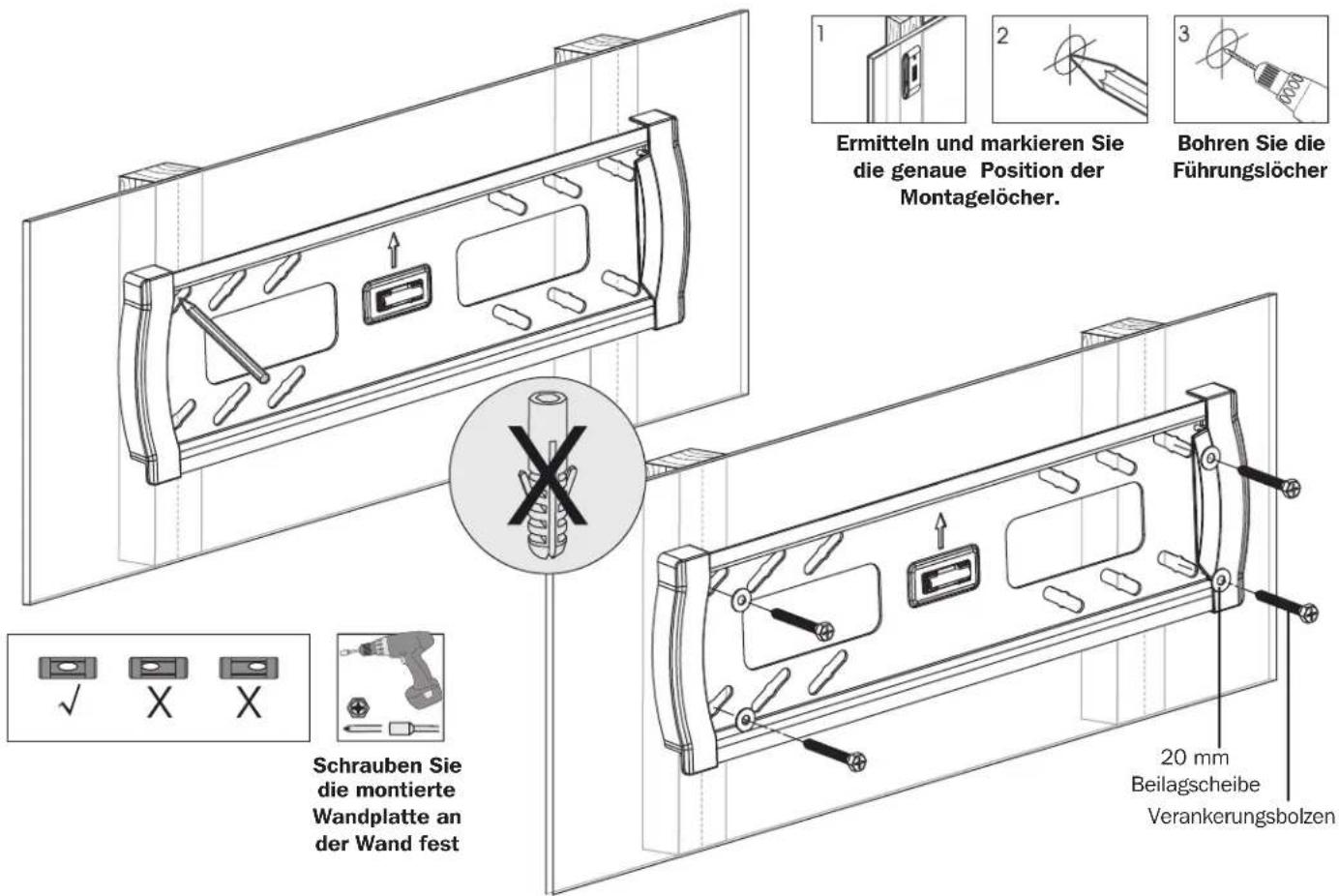

Montage an Holzbalkenwand

55 mm (2,2 Zoll) 0'4,5 mm 0 (3/16 Zoll)

Schrauben Sie die montierte Wandplatte an der Wand fest Ermitteln und markieren Sie die genaue Position der Montagelöcher. Bohren Sie die Führungslöcher 20 mm Beilagscheibe Verankerungsbolzen

ACHTUNG

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsarten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

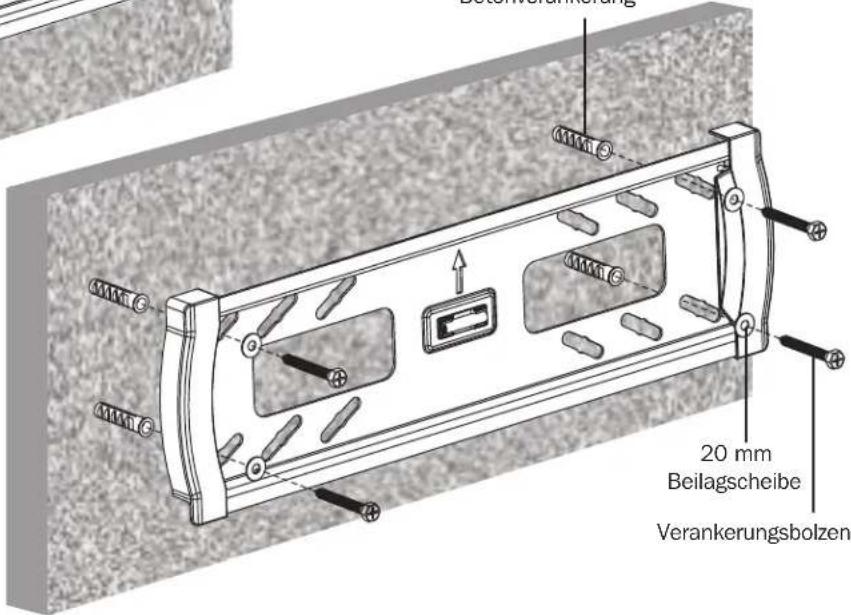

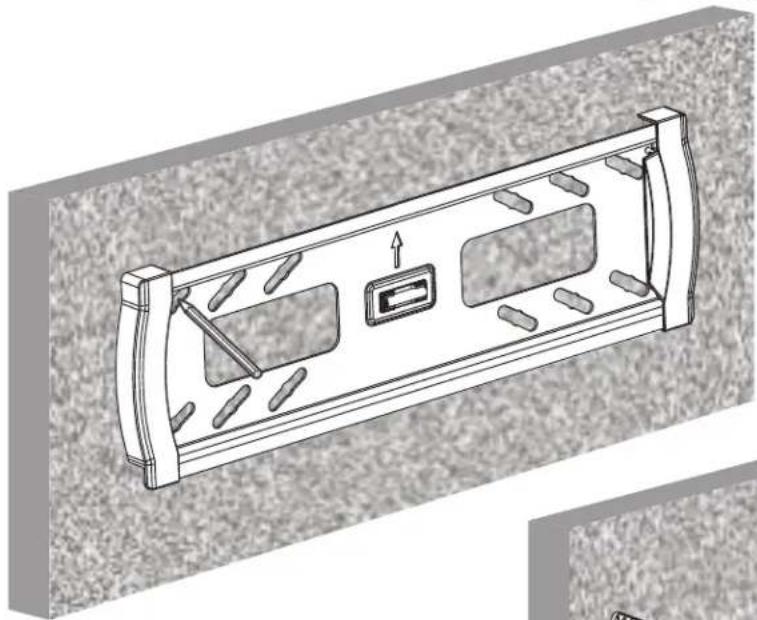

2B Montage an Backstein oder Beton

60 mm (2,4 Zoll) O/10 mm O (3/8 Zoll)

Ermitteln und markieren Sie die genaue Position der Montagelöcher.

Bohren Sie die Führungslöcher

Schrauben Sie die montierte Wandplatte an der Wand fest

Betonverankerung

Beilagscheibe 20 mm Verankerungsbolzen

ACHTUNG

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, D6 Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

Montage

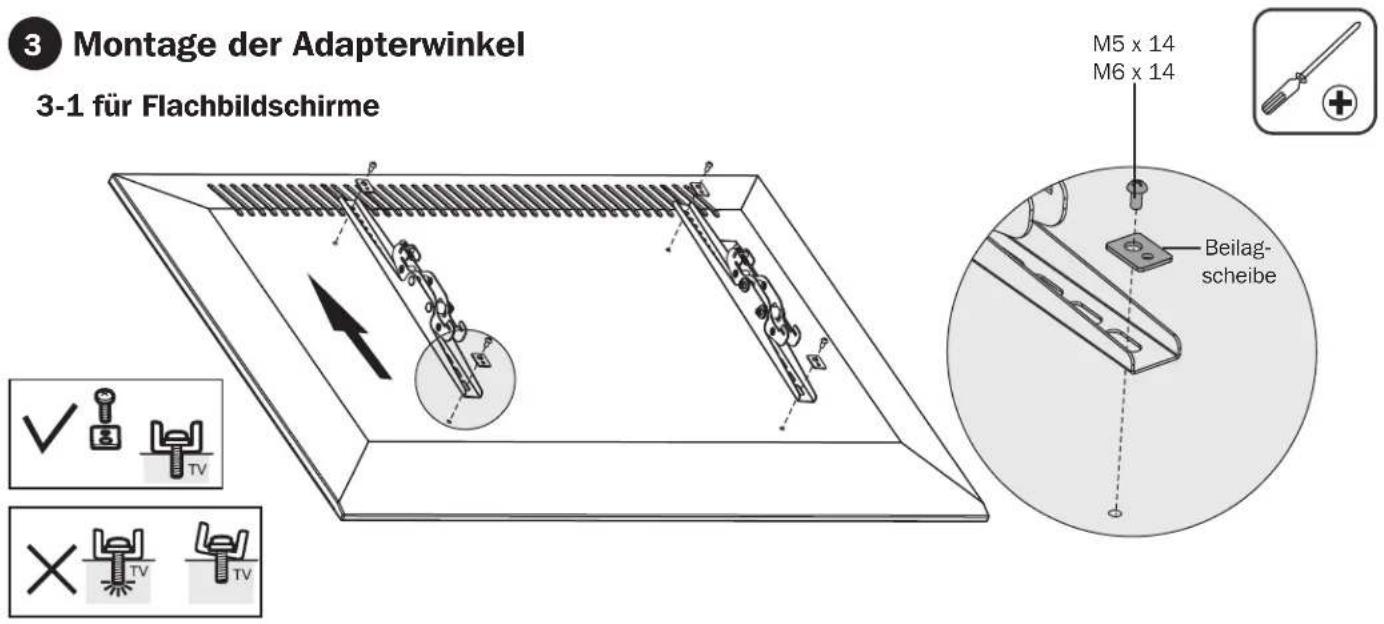

3 Montage der Adapterwinkel 3-1 für Flachbildschirme M5 x 14 M6 x 14 Beilag- scheibe

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterwinkel am Bildschirm fest.

Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an.

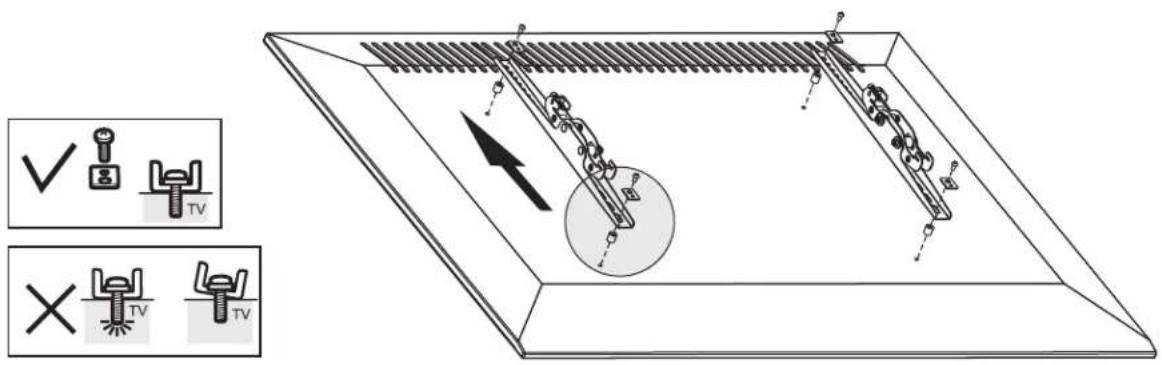

3 Montage der Adapterwinkel

3-2 für gekrümmte oder eingelassene Bildschirme

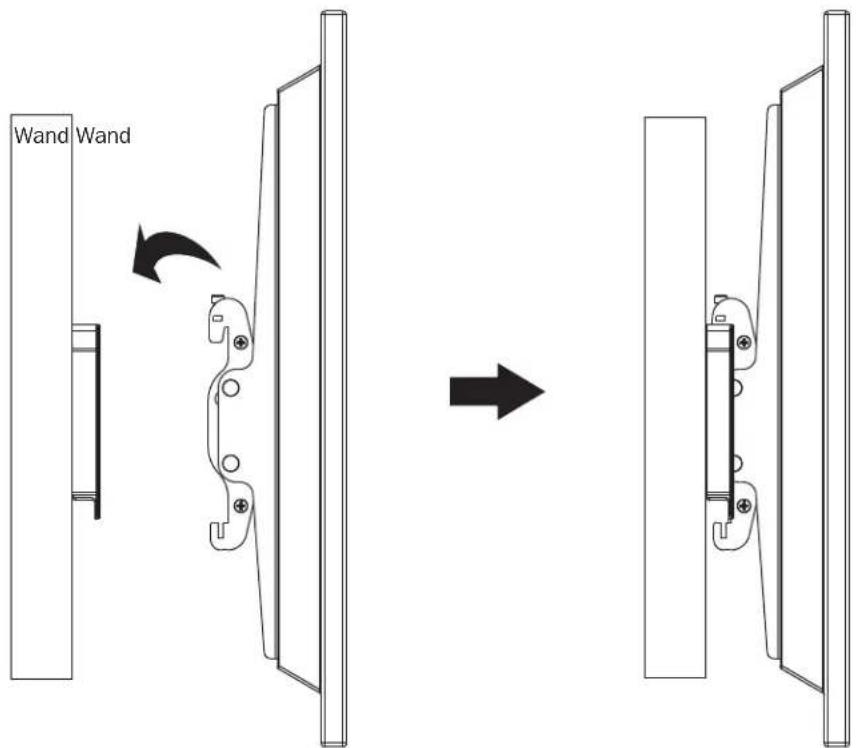

4 Hängen Sie den Bildschirm an der Wandplatte auf

Wand Wand

• Heben Sie mit Hilfe einer anderen Person oder eines Hebegerätes den Bildschirm mit den befestigten Adapterwinkeln über die montierte Wandplatte und haken Sie ihn ein.
• Drücken Sie die Sicherheitsklemmen unten an den Adapterwinkeln nach oben und ziehen Sie die beiden Schrauben fest, um beide Winkel an der Wandplatte zu fixieren.

Montage

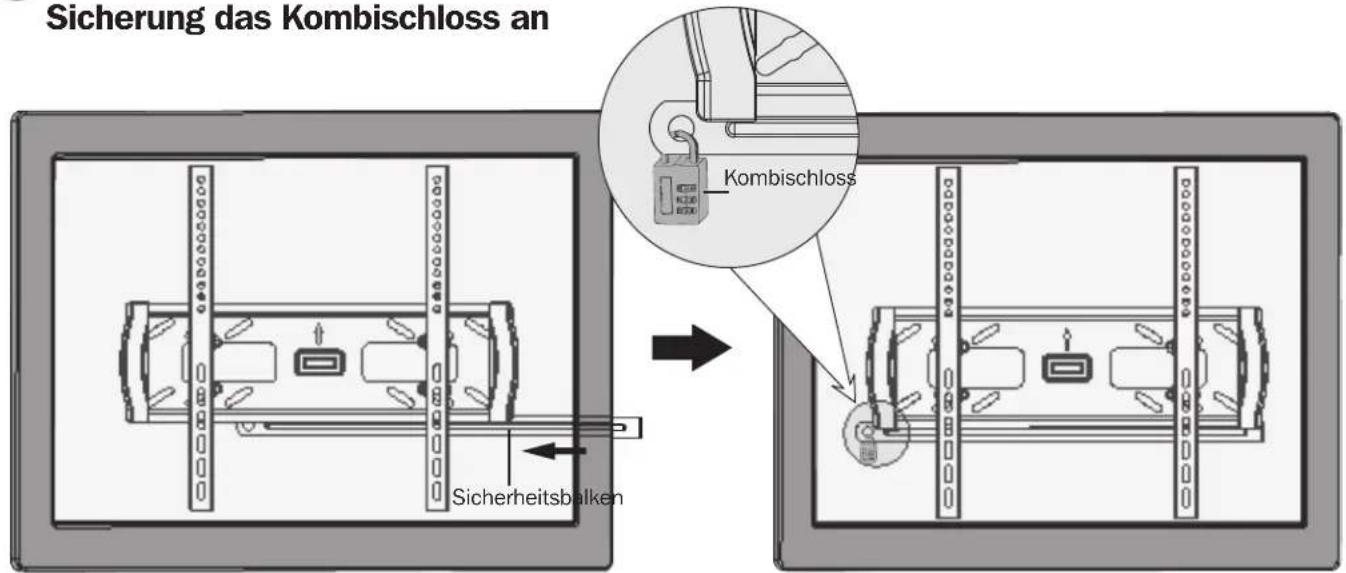

5 Schieben Sie den Sicherheitsbalken durch die Montagewinkel und bringen Sie zur Sicherung das Kombischloss an

Sicherung das Kombischloss an Kombischloss Sicherheitsbalken

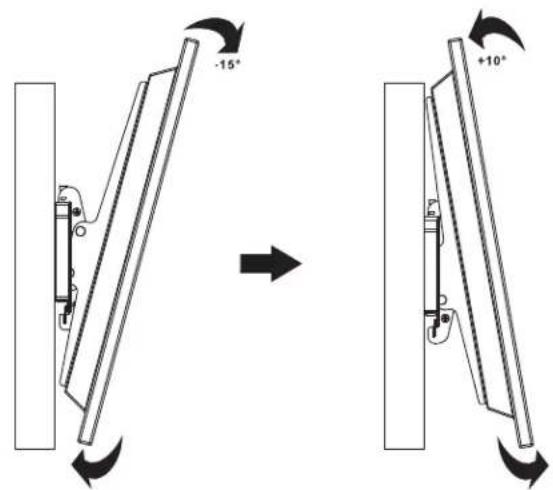

6 Justieren

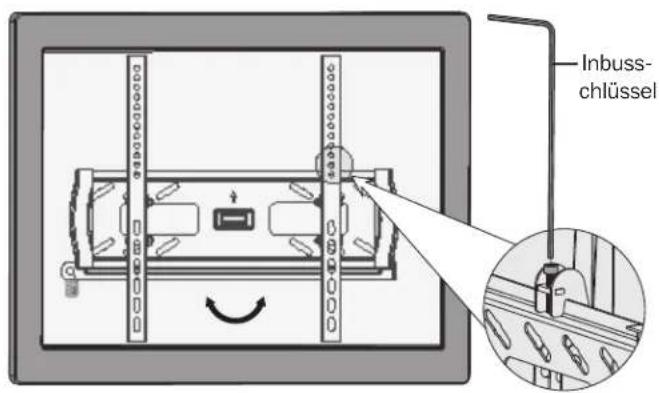

7 Befestigen Sie mithilfe des beiligenden Inbusschlüssels die Montagewinkel an der Wandplatte

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com/support.
