РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WorkWise DWTSC3255MUL Tripp Lite

Руководство пользователя

Наклонный кронштейн для настенного крепления плоских и вогнутых экранов (противокражное исполнение)

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

ПРИМЕЧАНИЕ. Перед началом установки и сборки модуля внимательно изучите все разделы руководства.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями, изложенными в настоящем руководстве, и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу www.triplite.com/support.
• Этот монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
  • Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИМ НЕ РАСПРОСТРАНЯЕТЫ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУТАЦИИ ИЛИ ХАЛИТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧНЕИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧНЕИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВИКЧАЯ ВСЕ ГАРАНТИМ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕННИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИЯ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТЫ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдинции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

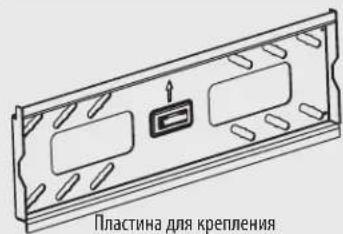

Пластина для крепления

Пластина для крепления к стене (1 шт.)

Переходный кронштейн левосторонний (1 шт.)

Переходный кронштейн правосторонний (1 шт.)

Защитная штанга (1 шт.)

Шестигранный ключ (1 шт.)

Торцевая заглушка левосторонняя (1 шт.)

Торцевая заглушка правосторонняя (1 шт.)

торцевых заглушек (4 шт.)

Кодовый замок (1 шт.) Винты для кре

Винт M5 x 14 (4 шт.)

Винт М6 x 14 (4 шт.)

Винт М6 x 30 (4 шт.)

Винт M8 x 30 (4 шт.)

Винт M8 x 50 (4 шт.)

Шайба (4 шт.)

Малая проставка (8 шт.)

Большая проставка (8 шт.)

Анкерный болт (4 шт.)

Анкер для бетона (4 шт.)

Шайба 20 мм (4 шт.)

Установка

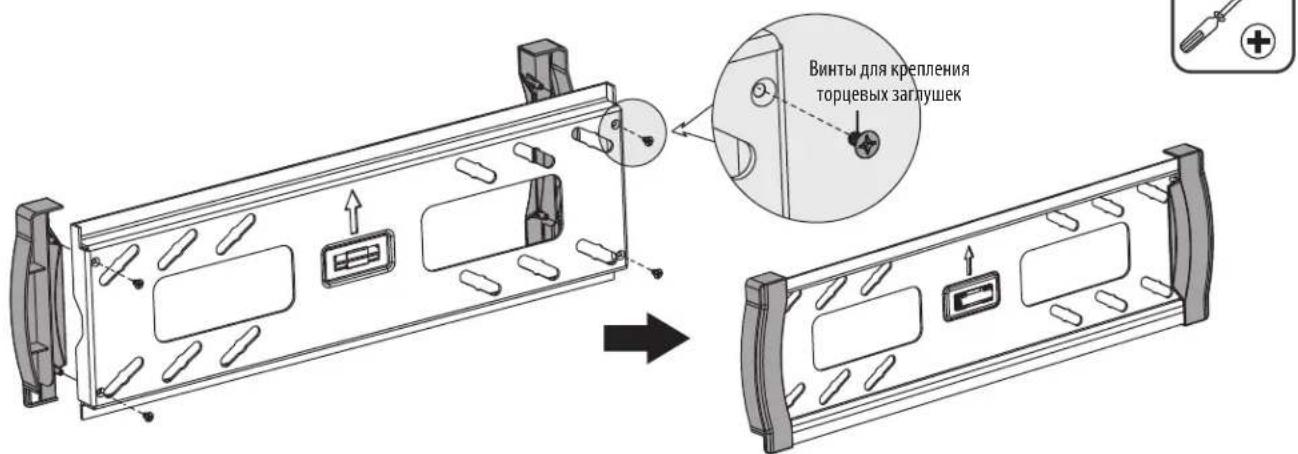

1 Сборка пластины для крепления к стене

Винты для крепления торцевых заглушек

Установка

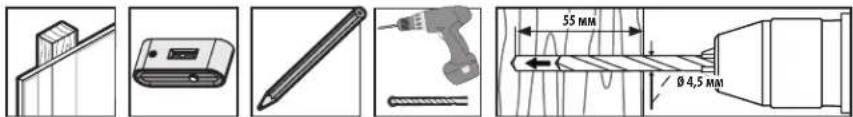

2A Крепление к стене с деревянным каркасом

Привинтите собранную крепежную пластину к стене Определите и разметьте точное местоположение монтажных отверстий Высверлите направляющие отверстия Шайба 20 мм Анкерный болт

ВНИМАНИЕ!

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Установка

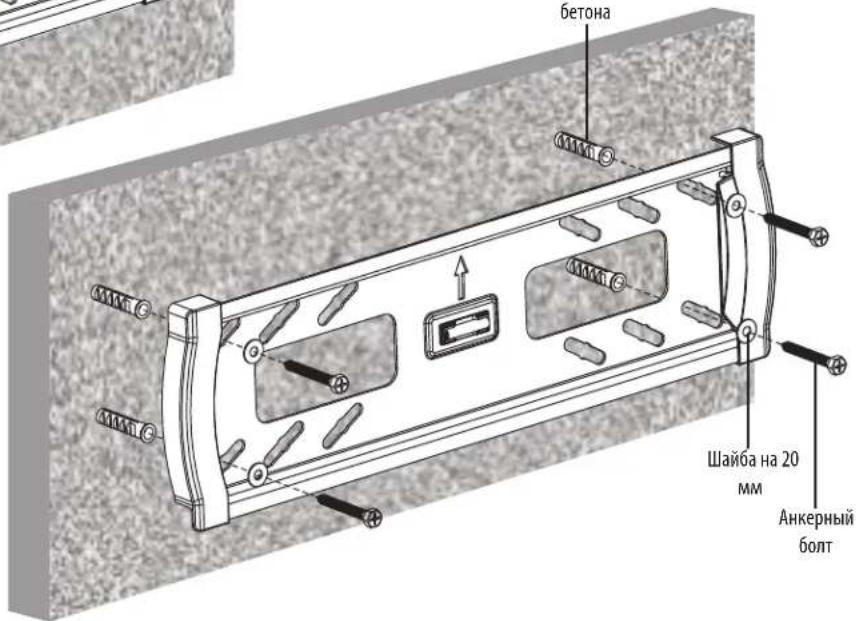

2B Крепление к сплошному кирпичу или бетонному блоку

Определите и разметьте точное местоположение монтажных отверстий
Высверлите направляющие отверстия

Привинтите собранную крепежную пластину к стене

бетона Шайба на 20 мм Анкерный болт

ВНИМАНИЕ!

• При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного крепления в сборе обязательно следует монтировать с помощью поставляемых в комплекте с ней анкеров для бетона, шайб D6 и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Установка

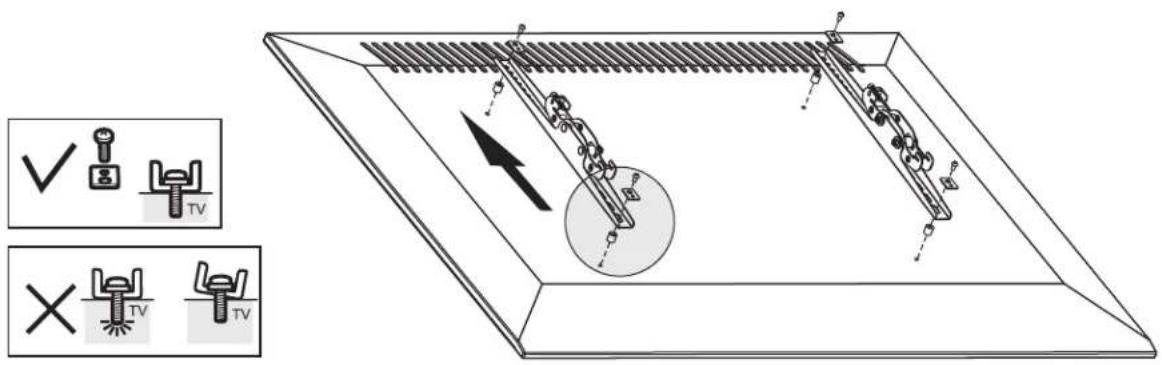

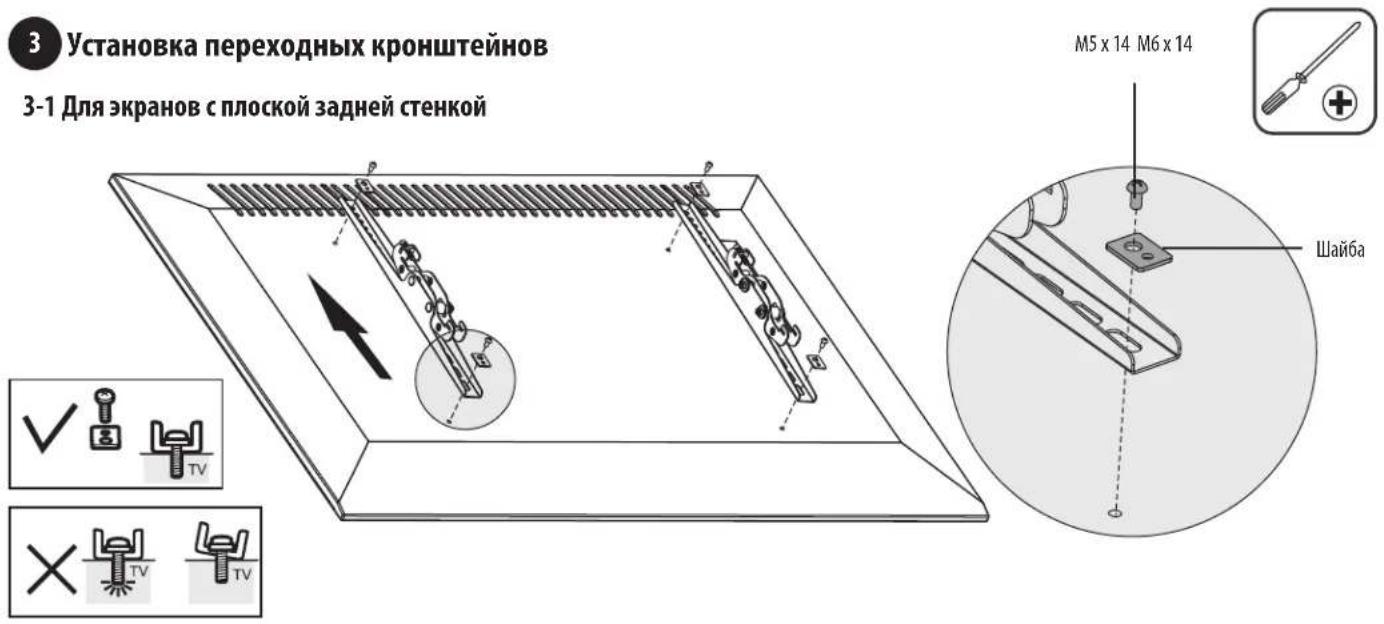

3 Установка переходных кронштейнов 3-1 Для экранов с плоской задней стенкой M5 x 14 M6 x 14 Шайба

Примечание. Выбирайте подходящие винты, шайбы и распорки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.
• Привинтите переходные кронштейны к дисплею.

Плотно затяните все винты. Не перетягивайте.

3 Установка переходных кронштейнов

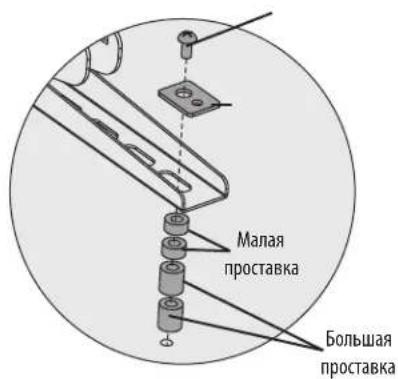

3-2 Для вогнутых экранов или экранов с утопленной задней стенкой

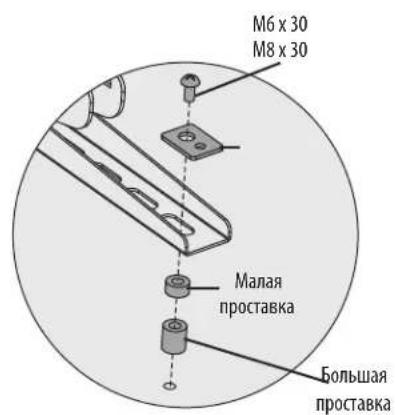

M6 x 30 M8 x 30 Шайба Малая проставка

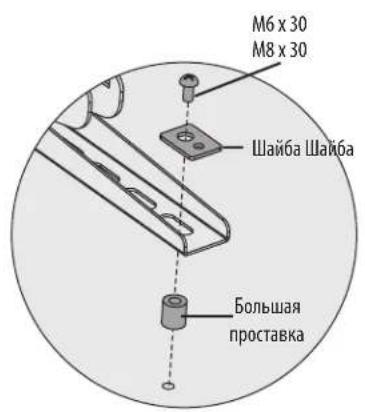

M6 x 30 M8 x 30 Шайба Шайба Большая проставка

M6 x 30 M8 x 30 Малая проставка Большая проставка

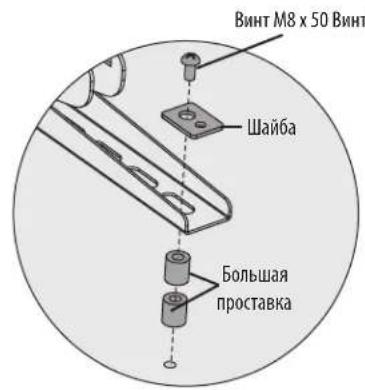

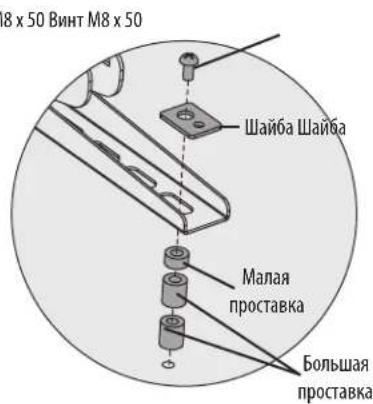

Винт M8 x 50 Винт Шайба Большая проставка

18 x 50 Винт M8 x 50 Шайба Шайба Малая проставка Большая проставка

Малая проставка Большая проставка

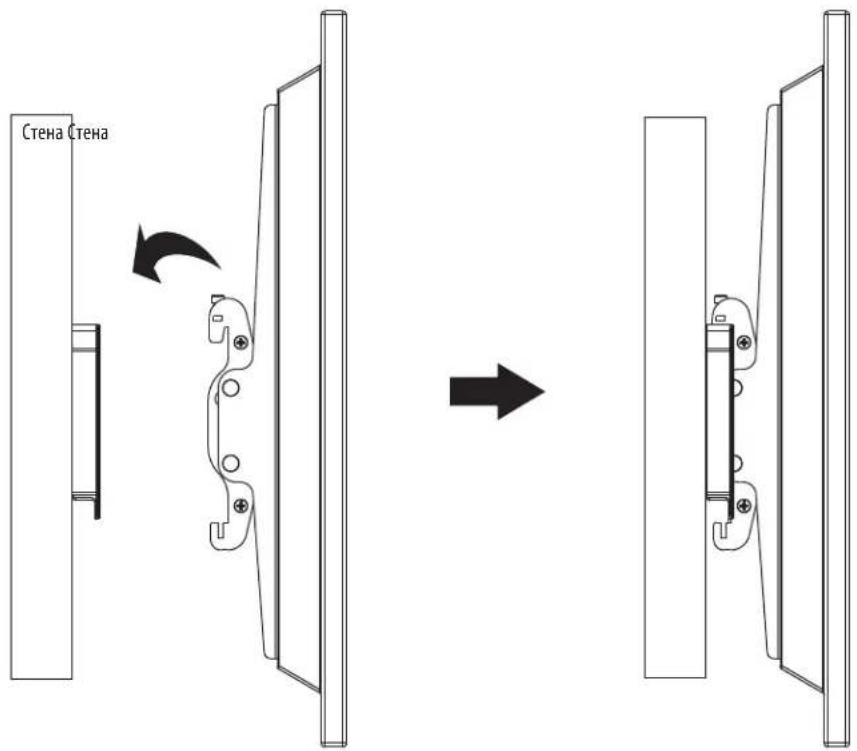

4 Навешивание дисплея на пластину для крепления к стене

Стена Стена

• Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, зацепите дисплей с прикрепленными к нему переходными кронштейнами за верхний край установленной пластины для крепления к стене.
• Поднимите предохранительные зажимы в нижней части переходных кронштейнов и затяните два винта для фиксации каждого кронштейна на крепежной пластине.

Установка

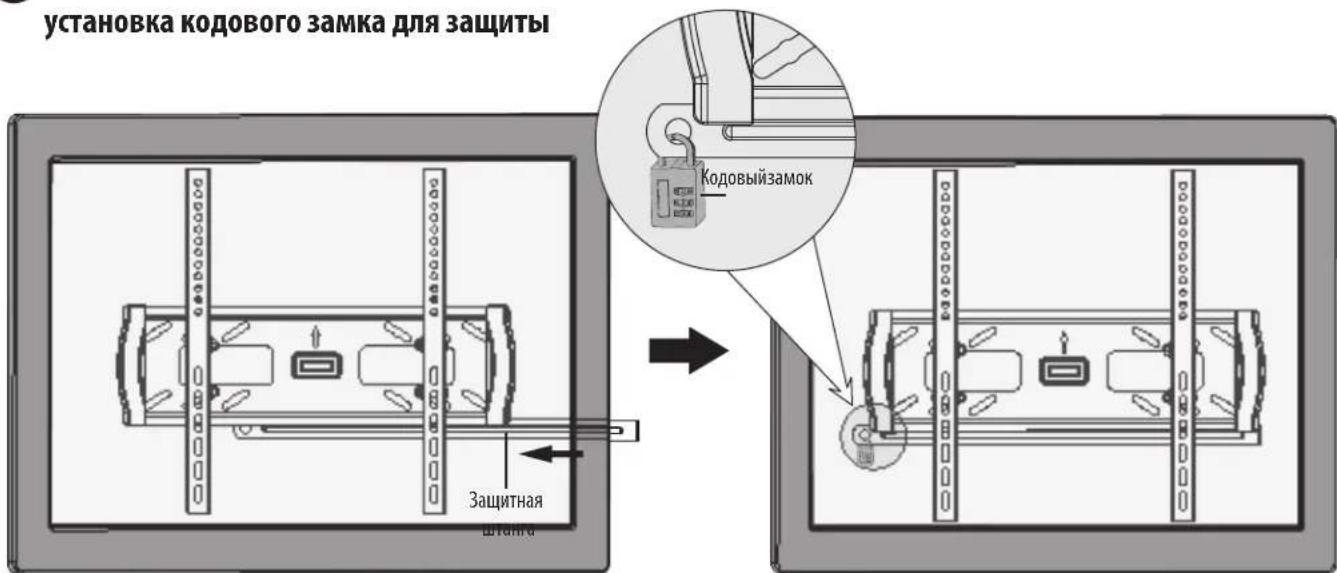

5 Вставка защитной штанги через монтажные кронштейны и установка кодового замка для защиты

установка кодового замка для защиты Кодовыйзамок Защитная Штамо

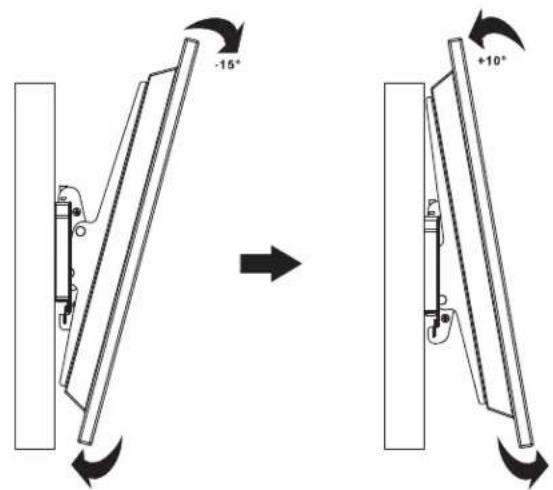

6 Регулировка

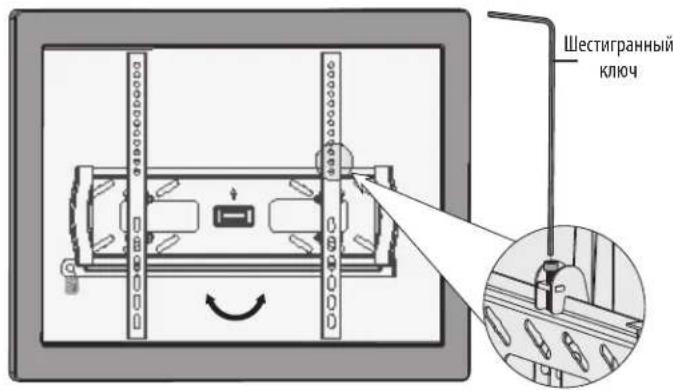

7 Крепление монтажных кронштейнов к стеновой пластине при помощи шестигранного ключа, входящего в комплект

Шестигранный ключ

Уход за изделием

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
  • В случае возникновения каких-либо вопросов приглашаем вас посетить страницу www.triplite.com/support.

TRIPP·LITE
