WorkWise DWTSC3255MUL - Soporte de pared para televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural inclinable para televisor
Marca	Tripp Lite
Modelo	WorkWise DWTSC3255MUL
Compatibilidad de pantalla	Pantallas planas o curvas de 32 a 55 pulgadas
Normas VESA compatibles	200x200, 300x300, 400x200, 400x400 mm
Capacidad de carga máxima	Hasta 35 kg
Material	Acero
Funciones	Soporte inclinable, montaje mural seguro, bloqueo de seguridad
Instalación	Sobre montantes de madera, hormigón macizo o ladrillo
Herramientas necesarias	Taladro, nivel, buscador de montantes, llave hexagonal incluida
Piezas incluidas	Placa mural, soportes adaptadores, pernos de anclaje, anclajes de hormigón, arandelas, barra de seguridad, llave hexagonal
Garantía	5 años (limitada)
Uso	Solo interior
Mantenimiento y limpieza	Verificar cada 3 meses la fijación y la estabilidad
Seguridad	Requiere un asistente o equipo de elevación; no apretar demasiado los tornillos; asegurarse de que la pared soporte la carga

Preguntas frecuentes - WorkWise DWTSC3255MUL Tripp Lite

¿Cuál es el peso máximo soportado por el soporte?

El soporte puede soportar hasta 35 kg. Verifique que la pared y la fijación sean adecuadas para esta carga.

¿Cuáles son las normas VESA compatibles?

Las normas VESA compatibles son: 200x200, 300x300, 400x200 y 400x400 mm.

¿Debo usar un asistente para la instalación?

Sí, se recomienda encarecidamente usar un asistente o un equipo de elevación mecánico para levantar y colocar la pantalla.

¿Puedo instalar este soporte en una pared de cartón yeso?

No, este soporte debe montarse sobre montantes de madera o sobre hormigón/ladrillo macizo. Los montantes deben localizarse con un buscador.

¿Cómo fijar el soporte a una pared de hormigón?

Perfore agujeros previos en las secciones sólidas del hormigón, inserte los anclajes de hormigón, luego atornille la placa mural con los pernos de anclaje y las arandelas proporcionadas. Evite las juntas de mortero.

¿El soporte permite inclinar la pantalla?

Sí, se trata de un soporte inclinable. Puede ajustar el ángulo después de la instalación con la llave hexagonal incluida.

¿Qué herramientas se necesitan para la instalación?

Necesita un taladro, un nivel, un buscador de montantes y la llave hexagonal provista. Los tornillos y anclajes están incluidos.

¿Cómo asegurar la pantalla una vez colgada?

Después de suspender la pantalla, empuje los anillos de seguridad hacia arriba y apriete los dos tornillos. Luego inserte la barra de seguridad en los soportes y fije el candado combinado.

¿Puedo usar este soporte en exteriores?

No, este soporte está diseñado para uso en interiores solamente. El uso en exteriores podría provocar fallas y lesiones.

¿Cómo mantener el soporte de pared?

Verifique cada tres meses que todas las fijaciones estén apretadas y que el soporte esté estable. Reemplace cualquier pieza dañada.

MANUAL DE USUARIO WorkWise DWTSC3255MUL Tripp Lite

Manual del Propietario

Soporte Inclinable para Pared para Pantallas Planas y Curvas – Versión de Seguridad

Modelo: DWTSC3255MUL

English 1 • Français 17 • Русский 25 • Deutsch 33

200x200 / 300x300 /

400x200 / 400x400

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

NOTA: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.triplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.
• Si se instala en paredes con entramados de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede dañar los componentes, reduciendo severamente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto prueba ser defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

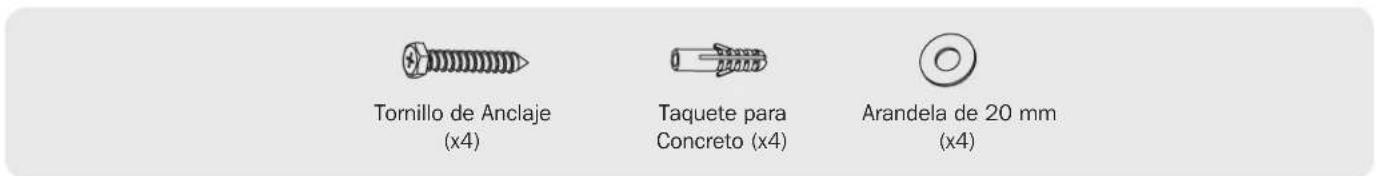

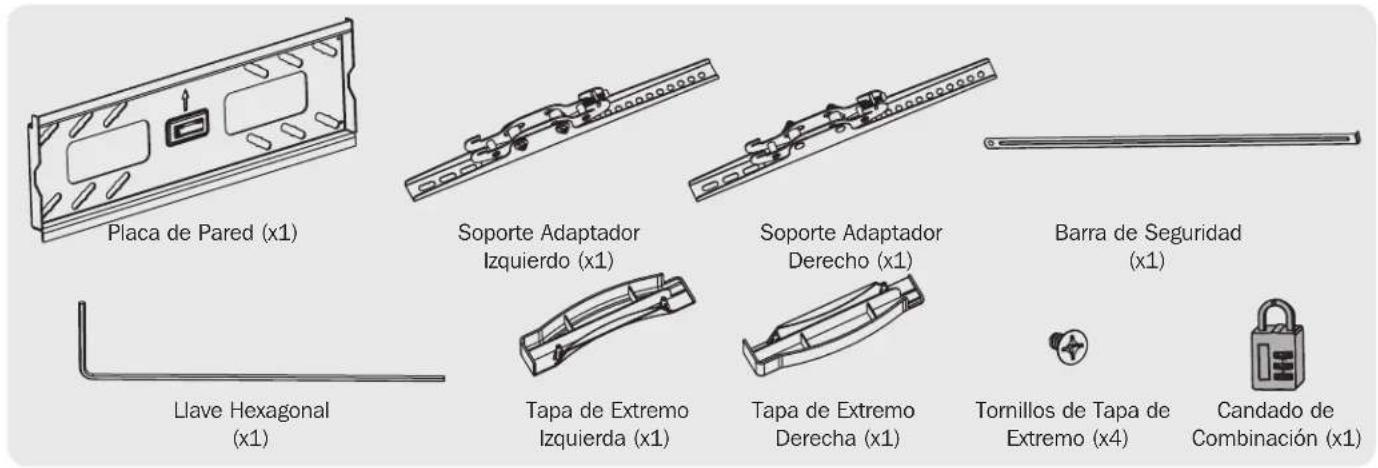

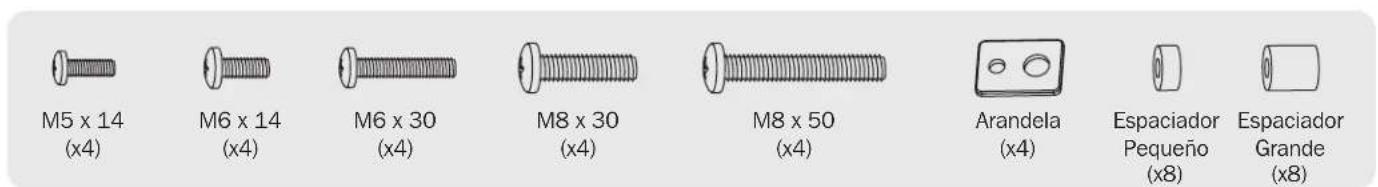

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Antes de instalar, cerciórese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltara cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

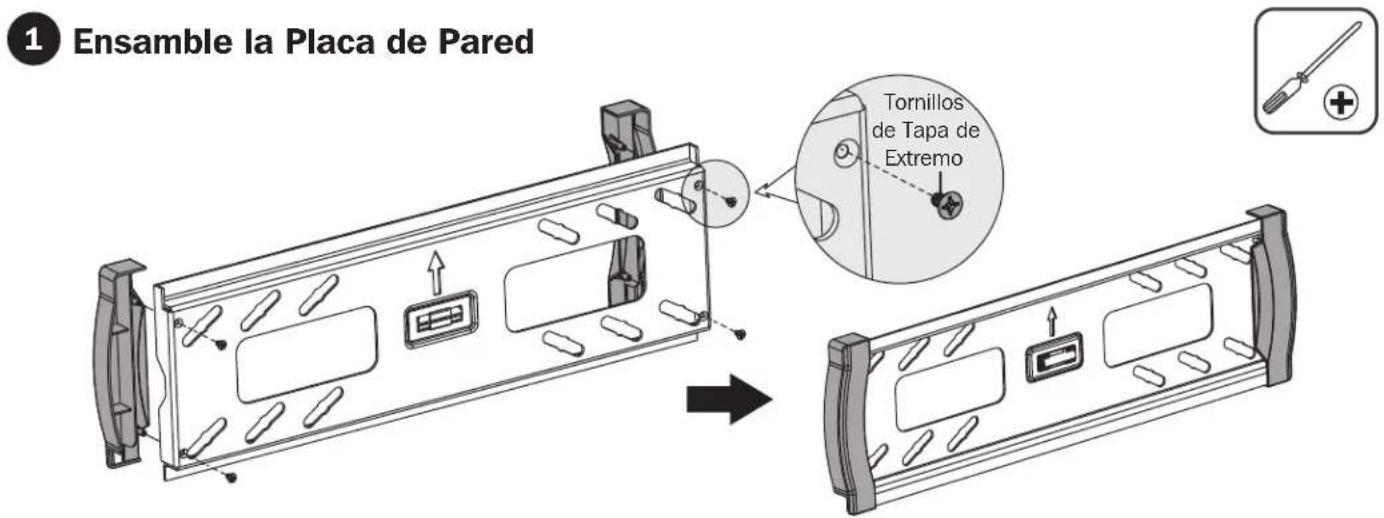

Instalación

Instalación

Instalación en Pared con Entramado de Madera

ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas.
• Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Instalación

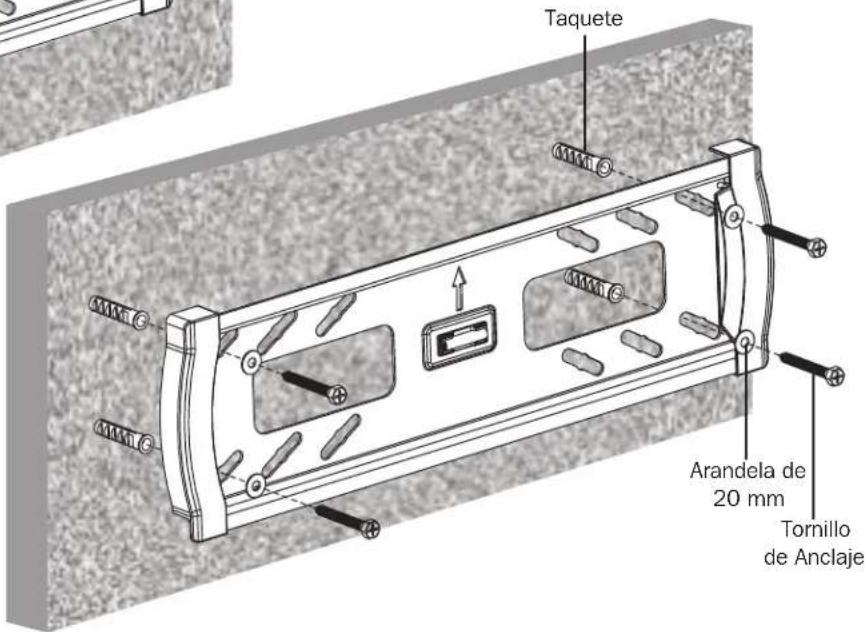

2B Instalación sobre Ladrillos Sólidos y Bloques de Concreto

Encuentre y marque la posición exacta de los orificios de instalación
Barrene los orificios piloto

Atornille la placa de pared ensamblada a la pared

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como de bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm [1"] hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

Instalación

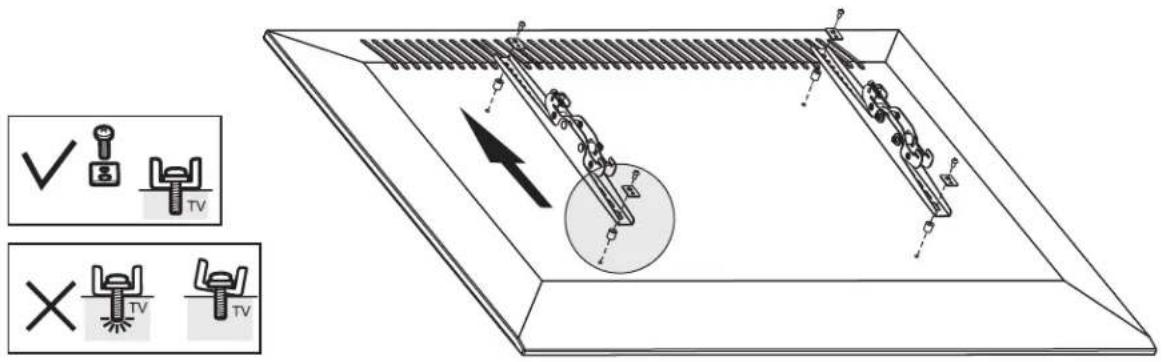

Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.

Asegure firmemente todos los tornillos. No apriete excesivamente

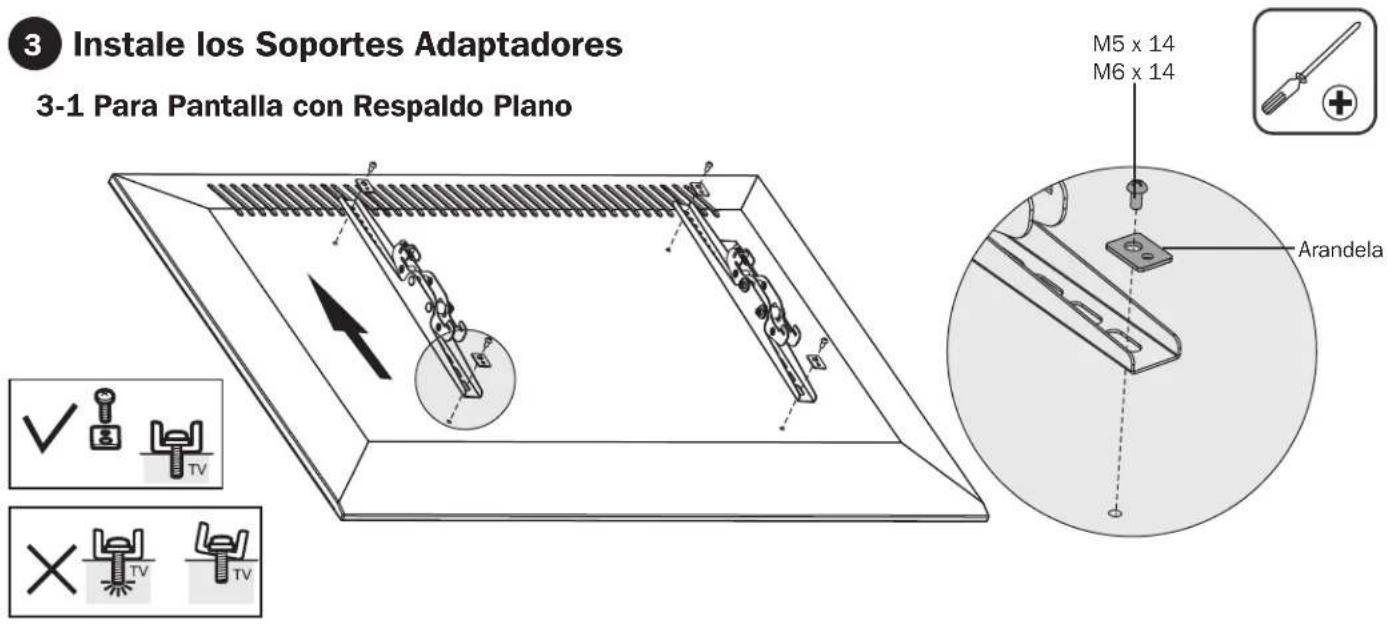

3 Instale los Soportes Adaptadores

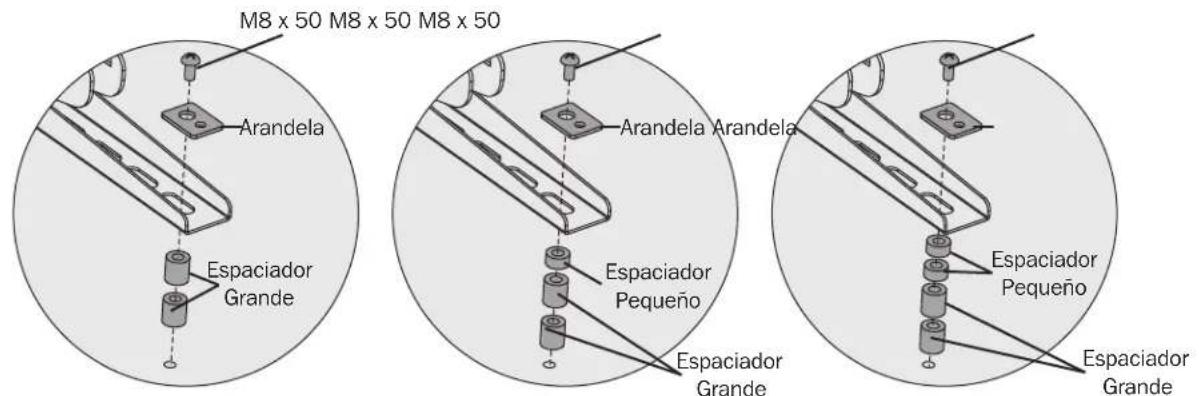

3-2 Para Pantalla Curva o Pantalla con Parte Posterior Cóncava

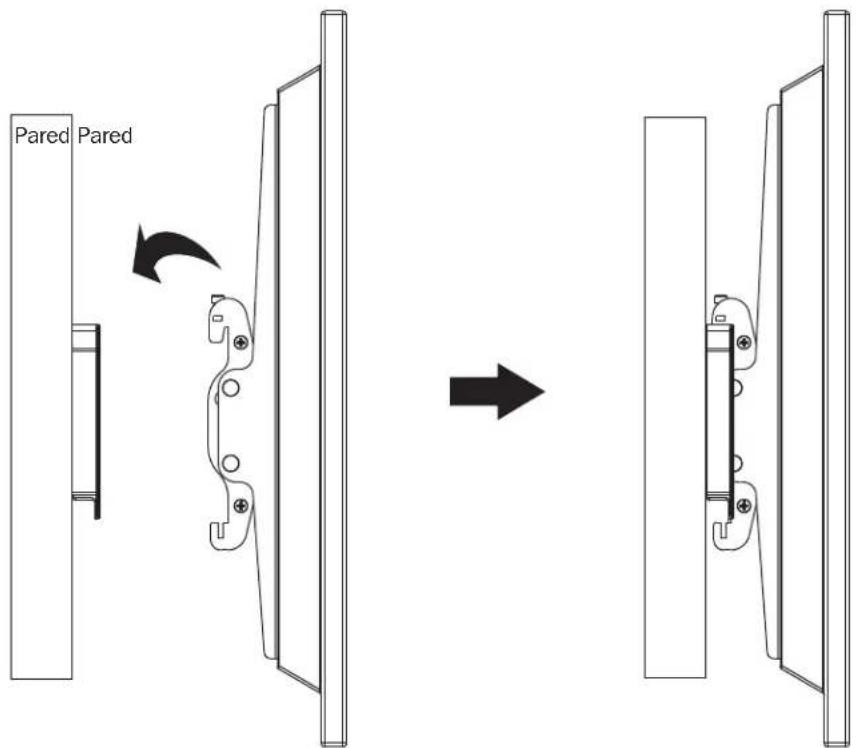

4 Cuelgue la Pantalla en la Placa de Pared

• Usando un ayudante o equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa del soporte de pared.
• Empuje hacia arriba las abrazaderas de seguridad en la parte inferior de los soportes adaptadores y apriete los dos tornillos para asegurar cada soporte a la placa de pared.

Instalación

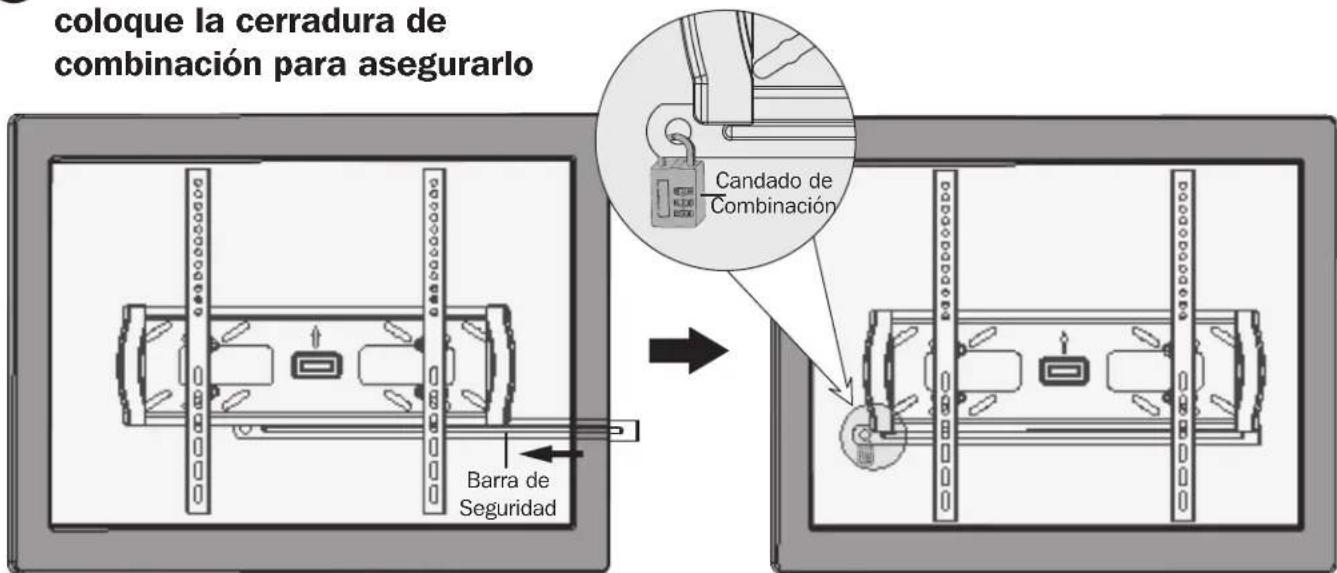

5 Deslice la barra de seguridad a través de los Soportes de Instalación y

coloque la cerradura de combinación para asegurarlo

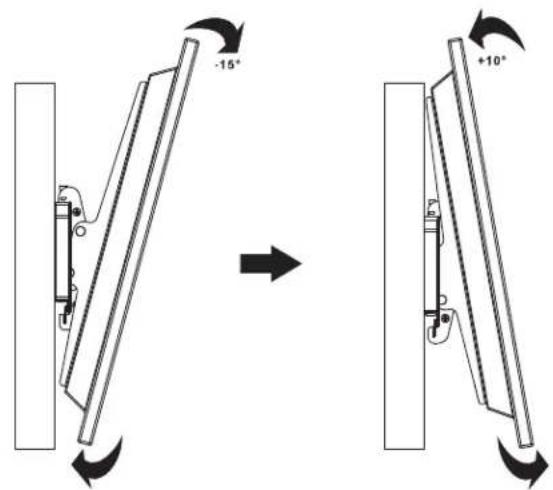

6 Ajuste

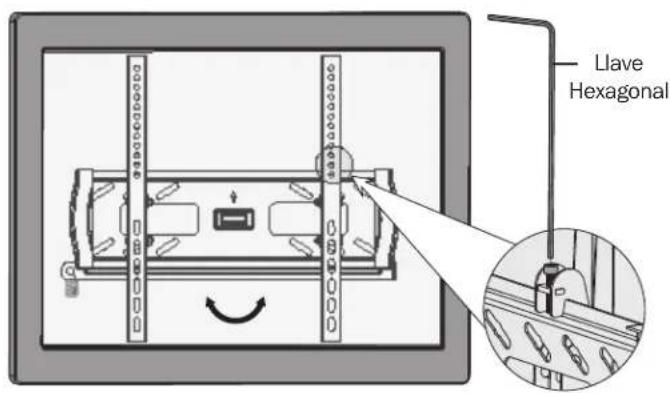

7 Utilice la Llave Hexagonal incluida para fijar los Soportes de Instalación a la placa de pared

• Compruebe a intervalos regulares (al menos cada tres meses) que el soporte esté seguro para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com/support.
