Type de produit	Support mobile pour écran plat
Marque	Tripp Lite
Modèle	DMCS3270XP
Utilisation	Intérieur uniquement
Matériau	Acier, plastique
Compatibilité VESA	200x200 mm à 600x400 mm
Capacité de charge	45 kg (estimation)
Hauteur réglable	Oui, de 1200 à 1600 mm (centre de l'écran)
Inclinaison	+5° / -12°
Rotation (pivot)	90° (paysage/portrait)
Nombre de roulettes	4
Étagère DVD incluse	Oui
Étagère pour caméra incluse	Oui
Gestion des câbles	Oui, intégrée
Garantie	5 ans limitée

FOIRE AUX QUESTIONS - DMCS3270XP Tripp Lite

Comment assembler la base du support ?

Insérez la patte droite (C) dans la base du milieu (A) et fixez avec les vis (Q) et la clé Allen (Y). Répétez pour la patte gauche (B). Ajustez les roulettes avec la clé (Z) pour le réglage fin.

Comment régler la hauteur du support ?

Tenez la colonne intérieure (J) et desserrez les vis de réglage. Ajustez à la hauteur désirée (1200 à 1600 mm au centre de l'écran) puis resserrez toutes les vis.

Quels types d'écran sont compatibles ?

Le support accepte les écrans avec des motifs de trous VESA allant de 200x200 mm à 600x400 mm. Il peut supporter des écrans plats ou à dos encastré.

Comment fixer l'écran sur le support ?

Fixez d'abord les supports d'adaptateur (I) à l'écran avec les vis appropriées (M5, M6 ou M8 selon les besoins). Accrochez la plaque universelle (G) sur la plaque de support (F) et serrez les vis (X).

Comment orienter l'écran en mode portrait ?

Retirez deux vis diagonales sur la plaque de support, faites pivoter l'écran de 90° dans le sens horaire, puis revissez dans les nouveaux trous pour le fixer.

Comment installer l'étagère pour DVD ?

Insérez les deux supports en plastique dans les fentes prévues sur la colonne. Fermez le levier pour verrouiller l'étagère, puis serrez les vis (T) pour la fixer solidement.

Comment régler l'inclinaison de l'écran ?

Desserrez les boutons situés à l'arrière de la plaque de support, ajustez l'écran à l'angle désiré (+5° à -12°), puis resserrez les boutons.

Comment nettoyer et entretenir le support ?

Vérifiez tous les trois mois que toutes les vis sont serrées et que le support est stable. Nettoyez avec un chiffon doux et sec. Évitez les produits abrasifs.

Où trouver des pièces de rechange ?

En cas de pièces manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide et commander des pièces de rechange.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication à compter de la date d'achat. Elle ne couvre pas l'usure normale ou les dommages dus à une mauvaise utilisation.

MODE D'EMPLOI DMCS3270XP Tripp Lite

Manuel de l'utilisateur

Support au sol pour écran plat mobile

Modèle : DMCS3270XP

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions dans son intégralité avant de commencer l'installation et l'assemblage.

AVERTISSEMENT

• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie et enregistrement du produit

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LE LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

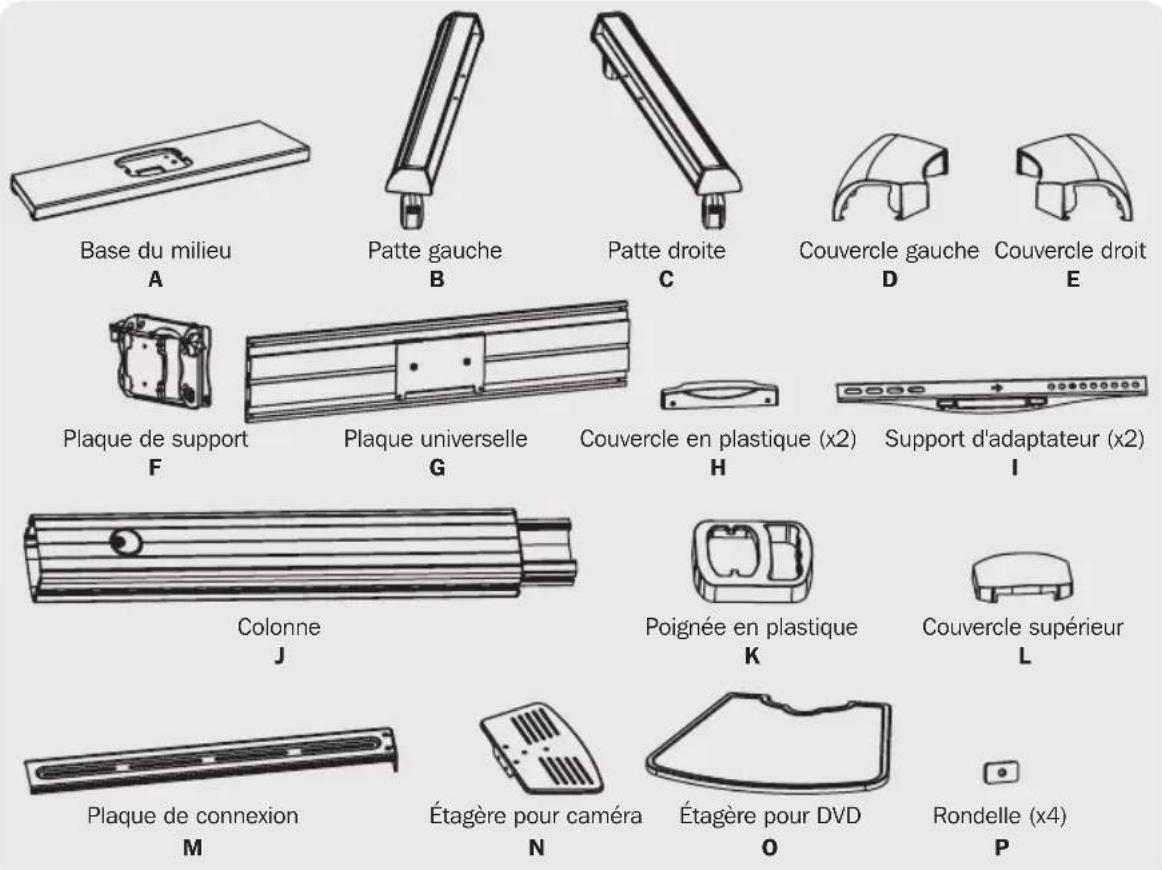

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.triplite.com/support pour obtenir de l'aide.

Emballage M

Vis M5 x 14 (x4)
M-A

Vis M6 x 14 (x4)
M-B

Vis M8 x 20 (x4)
M-C

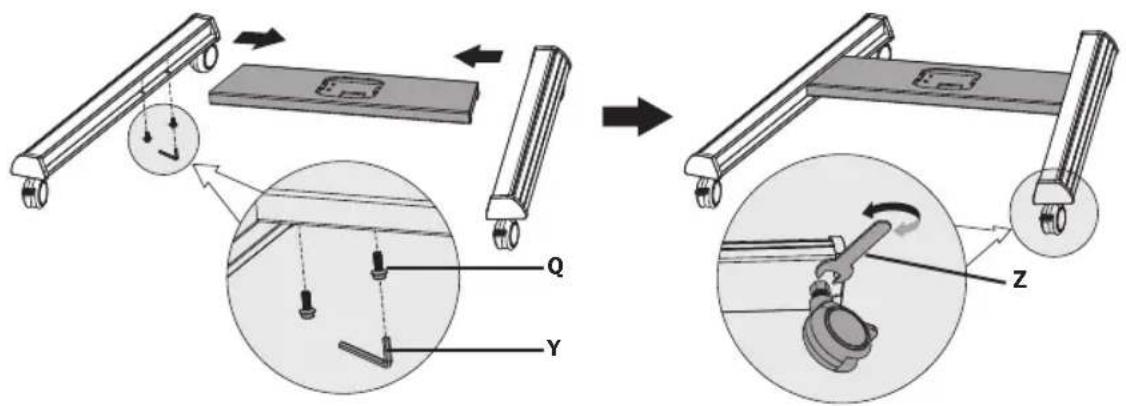

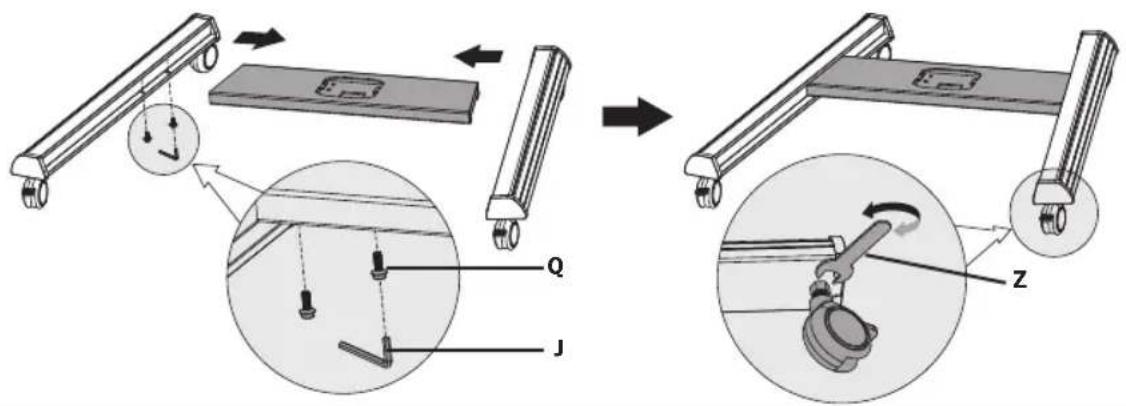

1. Assemblage de la base

1) Insérer la patte droite C dans la base du milieu A. Aligner les trous dans la patte droite avec les trous dans la base du milieu. Fixer avec des vis Q et une clé Allen Y. Répéter cette étape pour la patte gauche B.
2) Chaque roulette peut être ajustée indépendamment pour le réglage fin. Tourner légèrement l'écrou avec la clé Z pour lever ou abaisser la base du milieu.

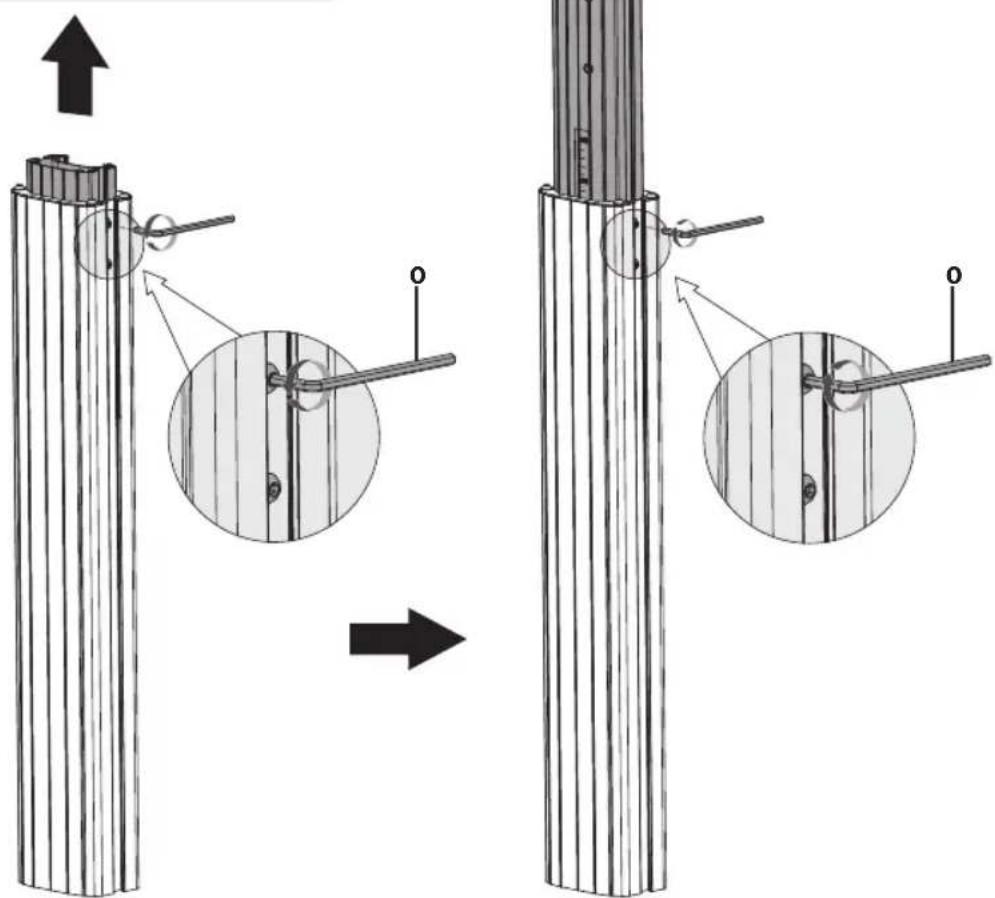

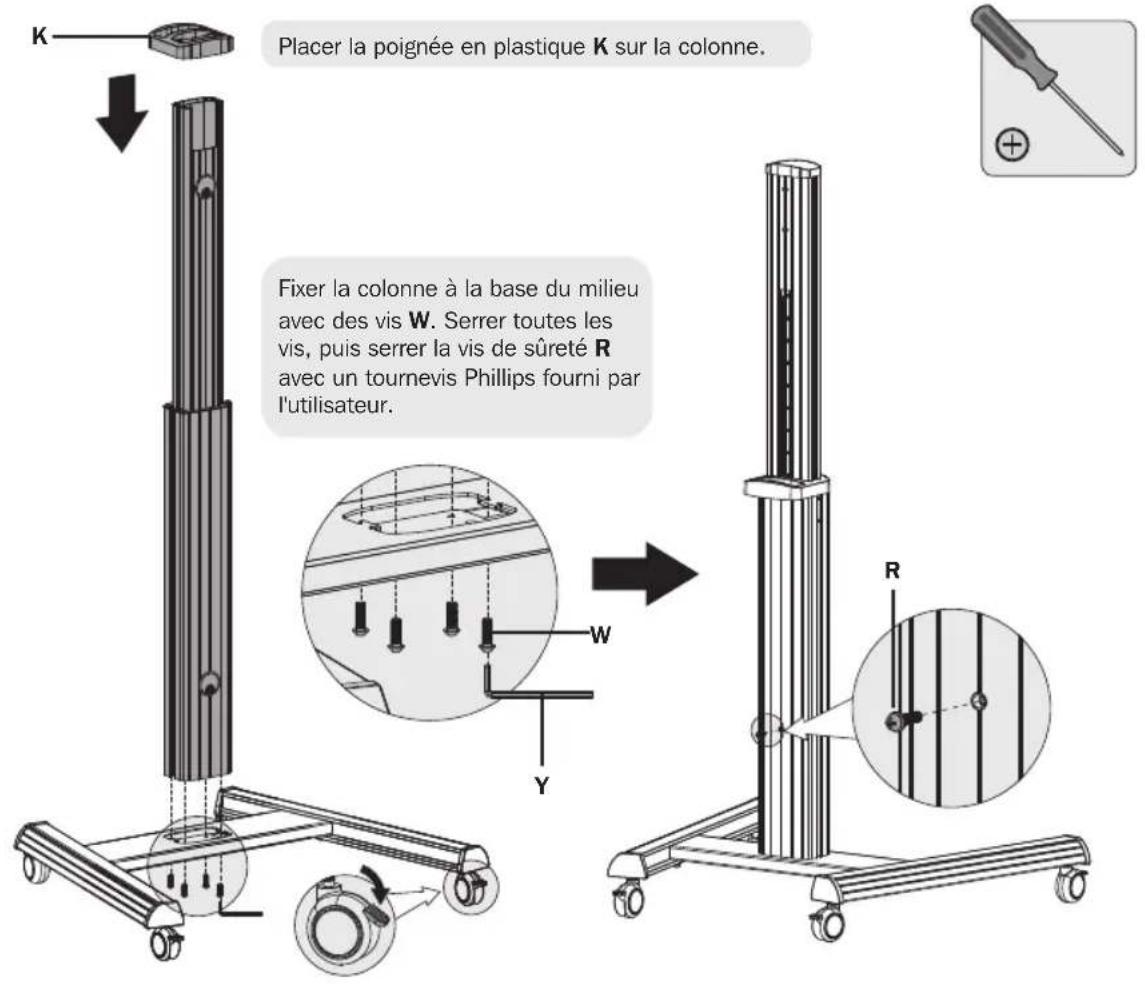

2. Fixation de la colonne à la base

MISE EN GARDE : Tenir la colonne intérieure tout en desserrant les vis pour régler la hauteur.

Ajuster la colonne intérieure J à la hauteur désirée, puis serrer toutes les vis.

2. Fixation de la colonne à la base

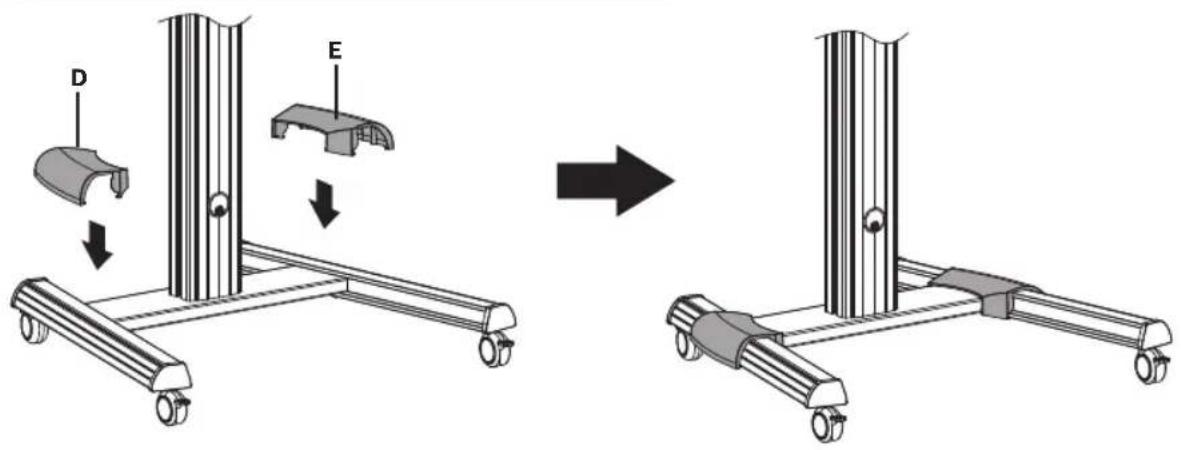

Fixer le couvercle gauche D et le couvercle droit E aux pattes.

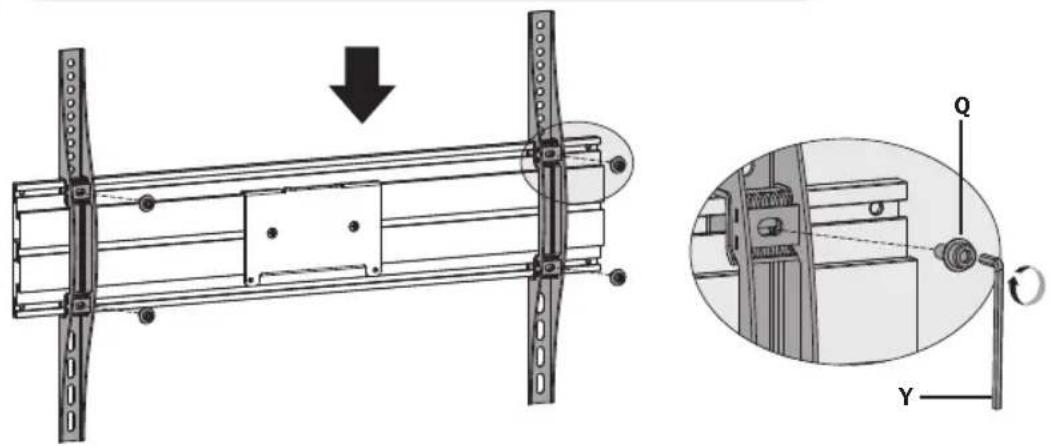

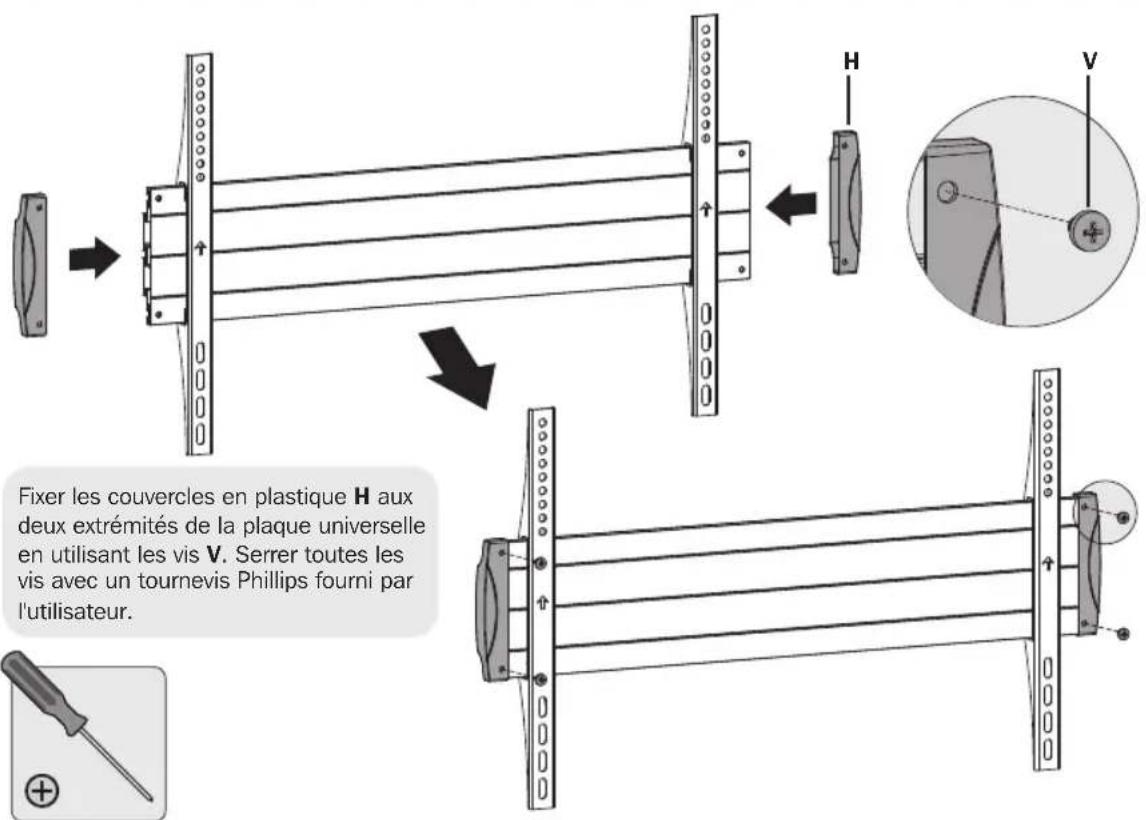

4. Installation des supports d'adaptateur

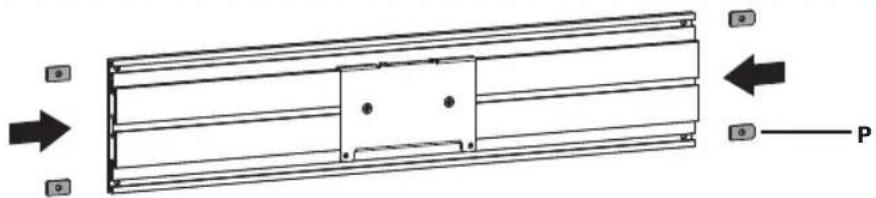

Réinsérer les rondelles P dans la plaque universelle G le long des rails de la plaque.

1. Installation des supports d'adaptateur

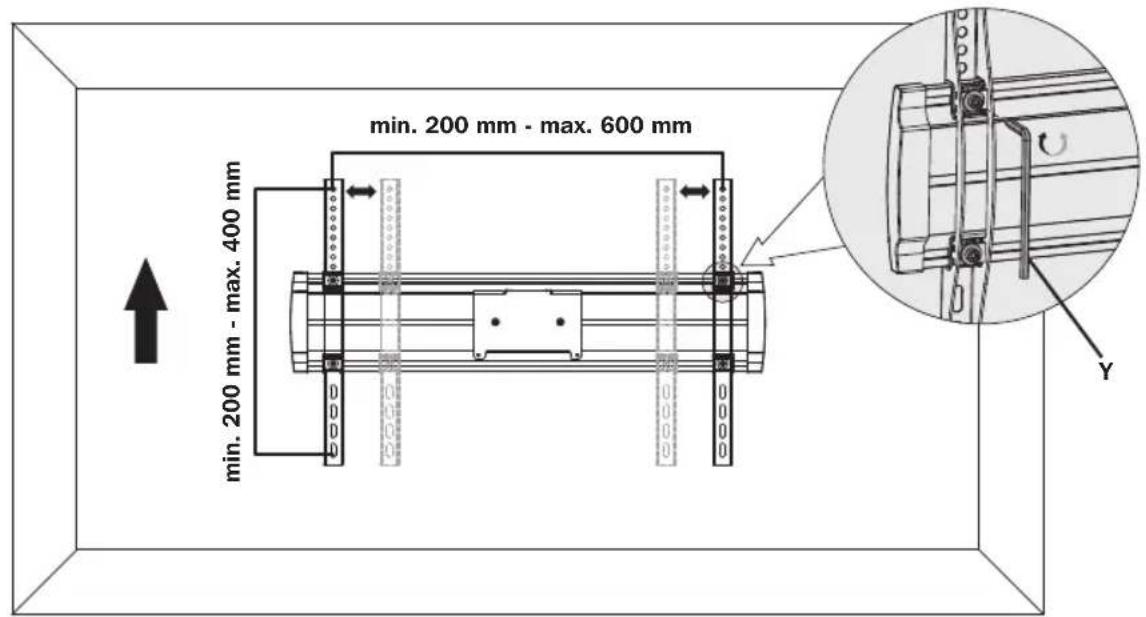

Ajuster les supports d'adaptateur afin qu'ils correspondent au motif des trous VESA sur l'écran. Serrer toutes les vis.
REMARQUE : Vérifier que tous les trous sont bien alignés.

4. Installation des supports d'adaptateur

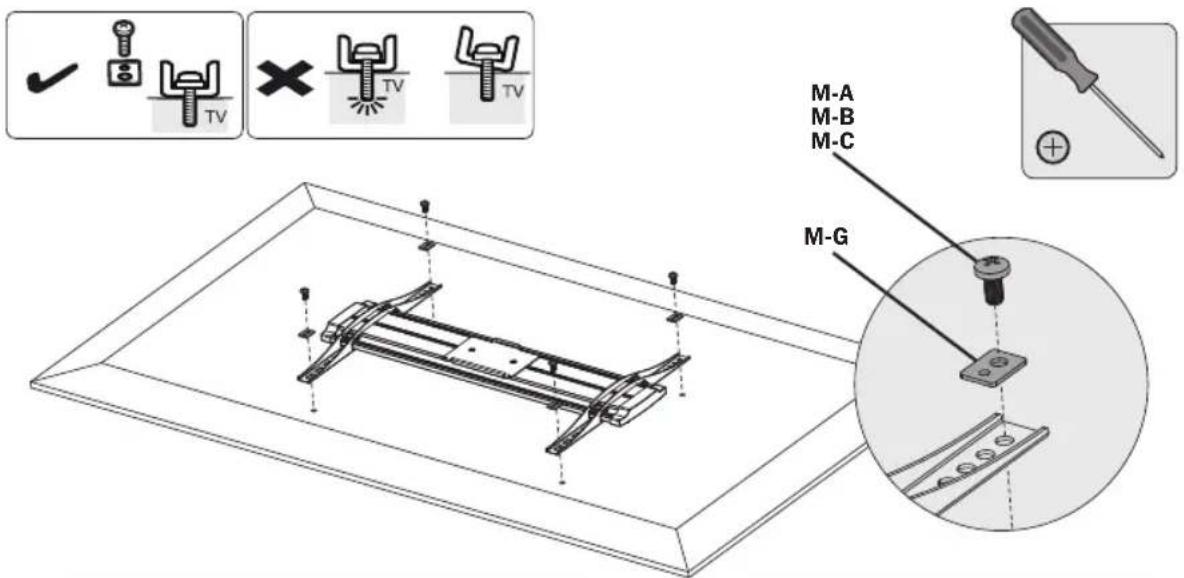

4.1 Pour les écrans à dos plat

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran. Visser les supports d'adaptateur sur l'écran.

MISE EN GARDE : Serrer toutes les vis, mais sans trop serrer.

4.2 Pour les écrans à dos encastré ou les entrées d'accès A/V

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran. Visser les supports d'adaptateur sur l'écran.

MISE EN GARDE : Serrer toutes les vis, mais sans trop serrer.

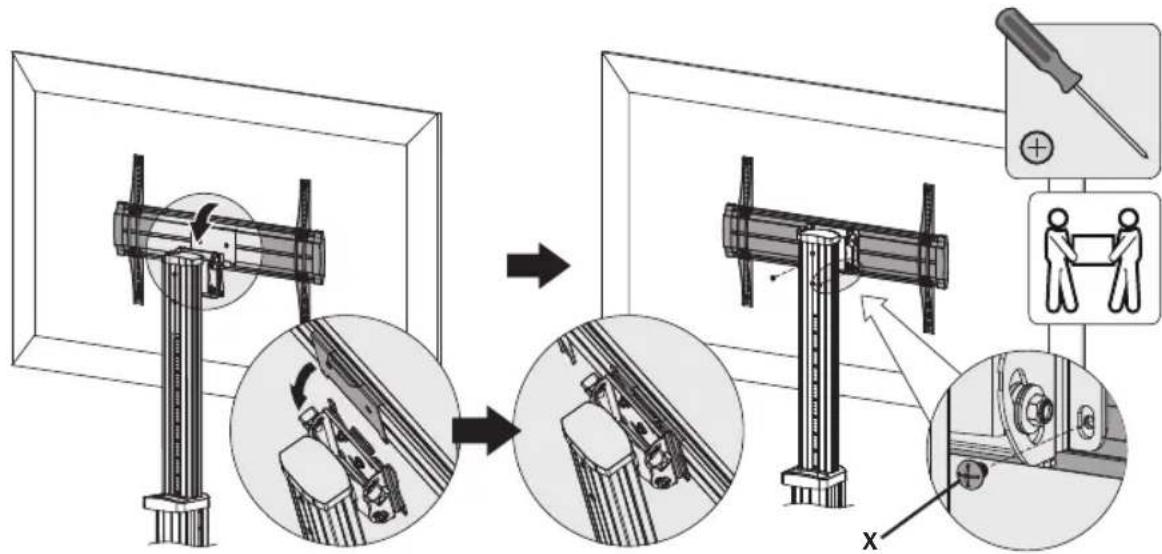

5. Accrocher l'écran à la plaque de support

Accrocher la plaque universelle à la plaque de support.

Fixer en place en serrant les vis X avec un tournevis Phillips fourni par l'utilisateur.

MISE EN GARDE : S'assurer que l'écran est correctement monté et que les vis sont bien serrées avant de relâcher l'écran.

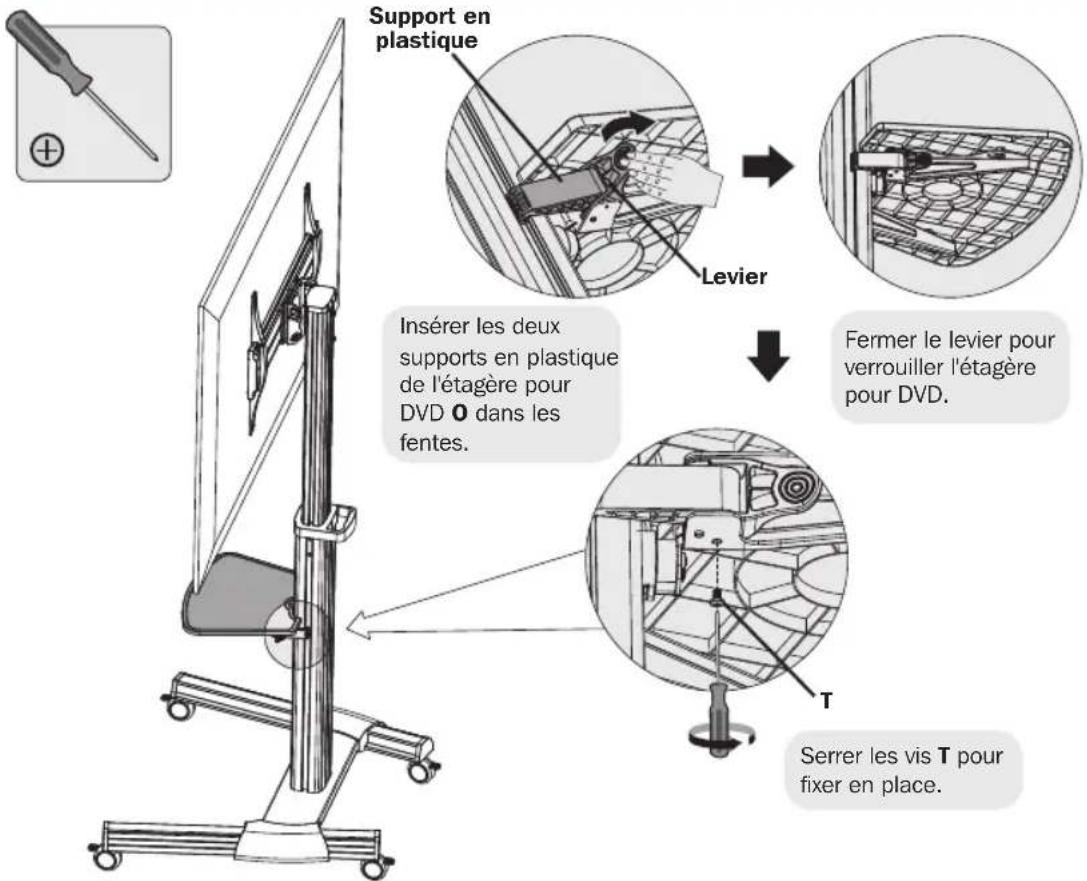

6. Installation de l'étagère pour DVD

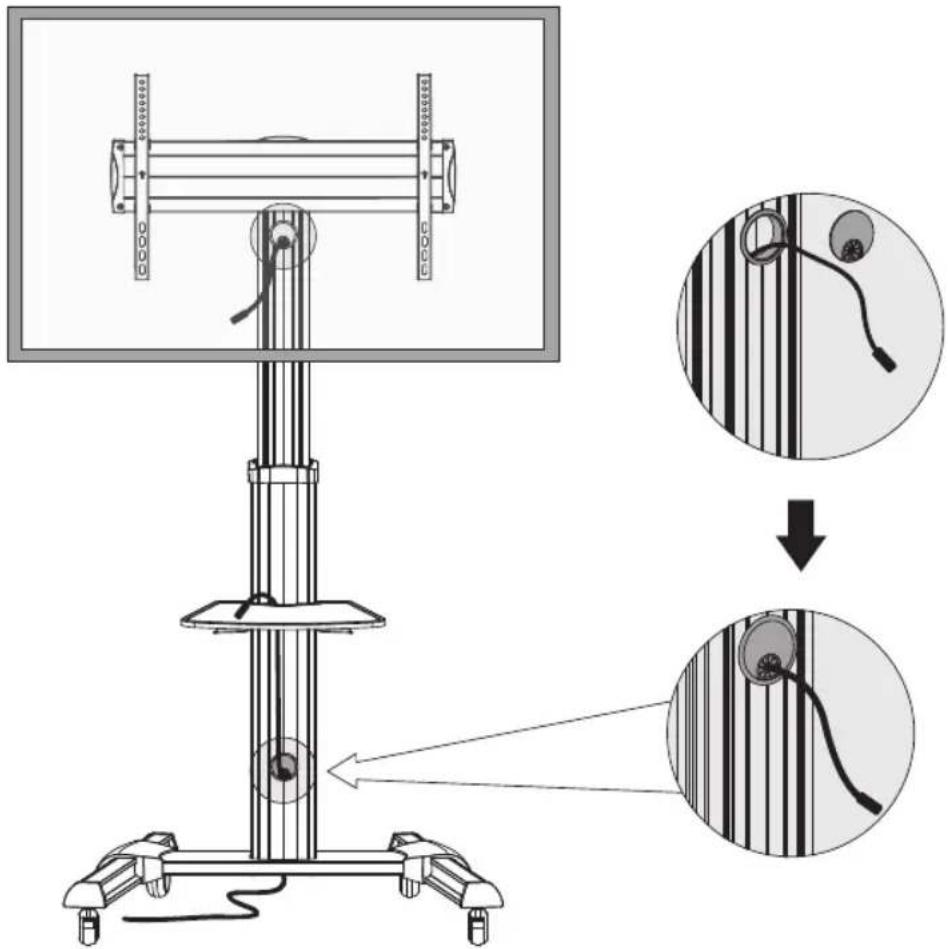

7. Gestion des câbles

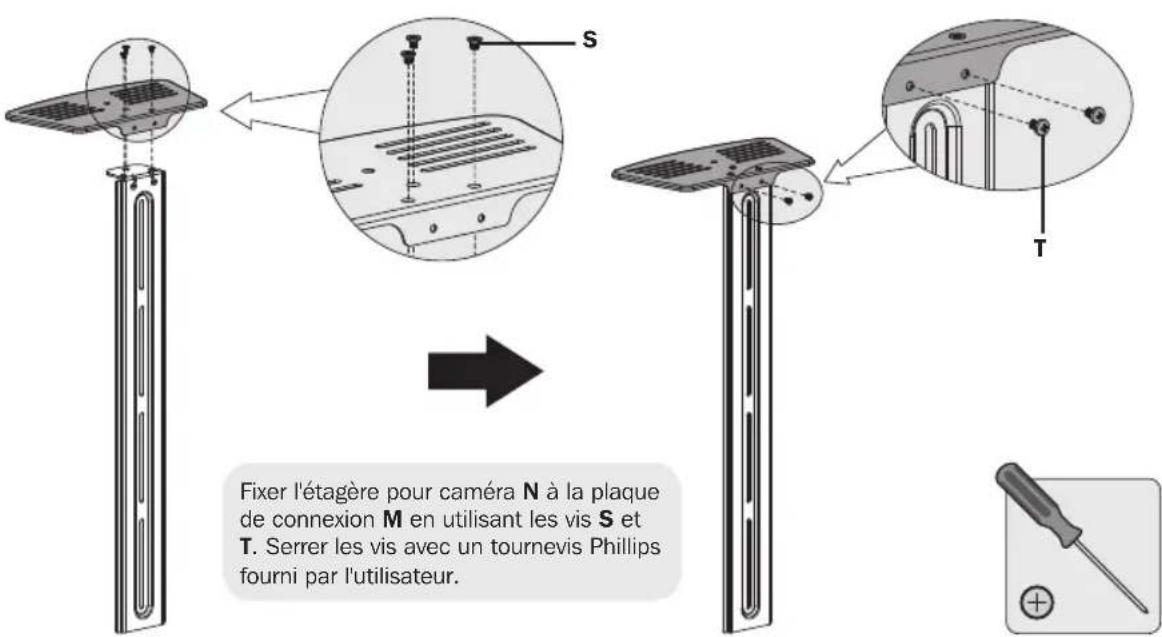

8. Installation de l'étagère pour caméra

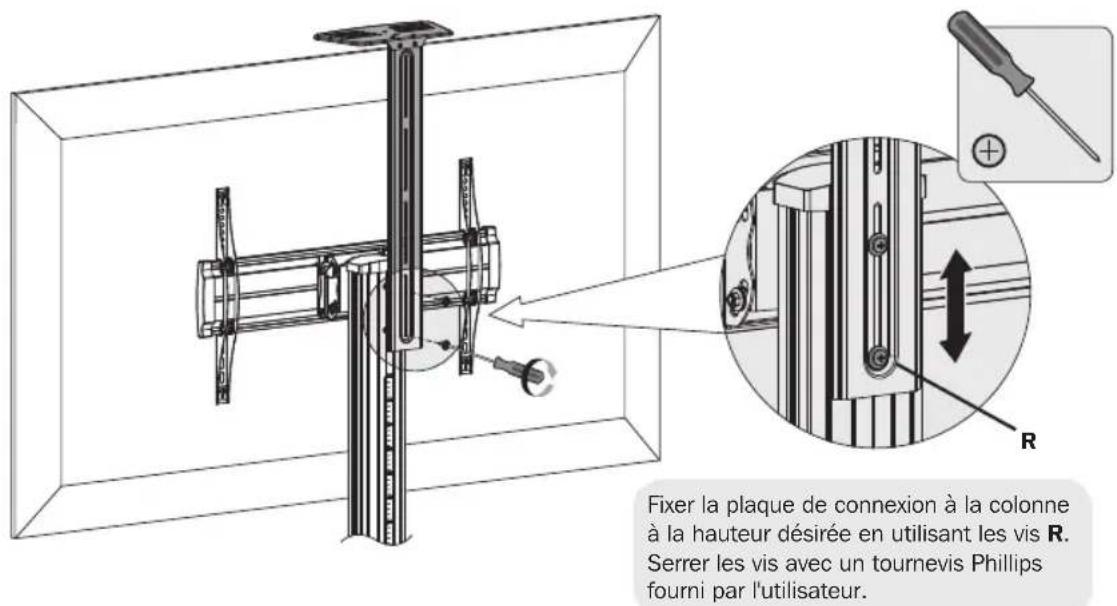

1. Installation de la plaque de connexion

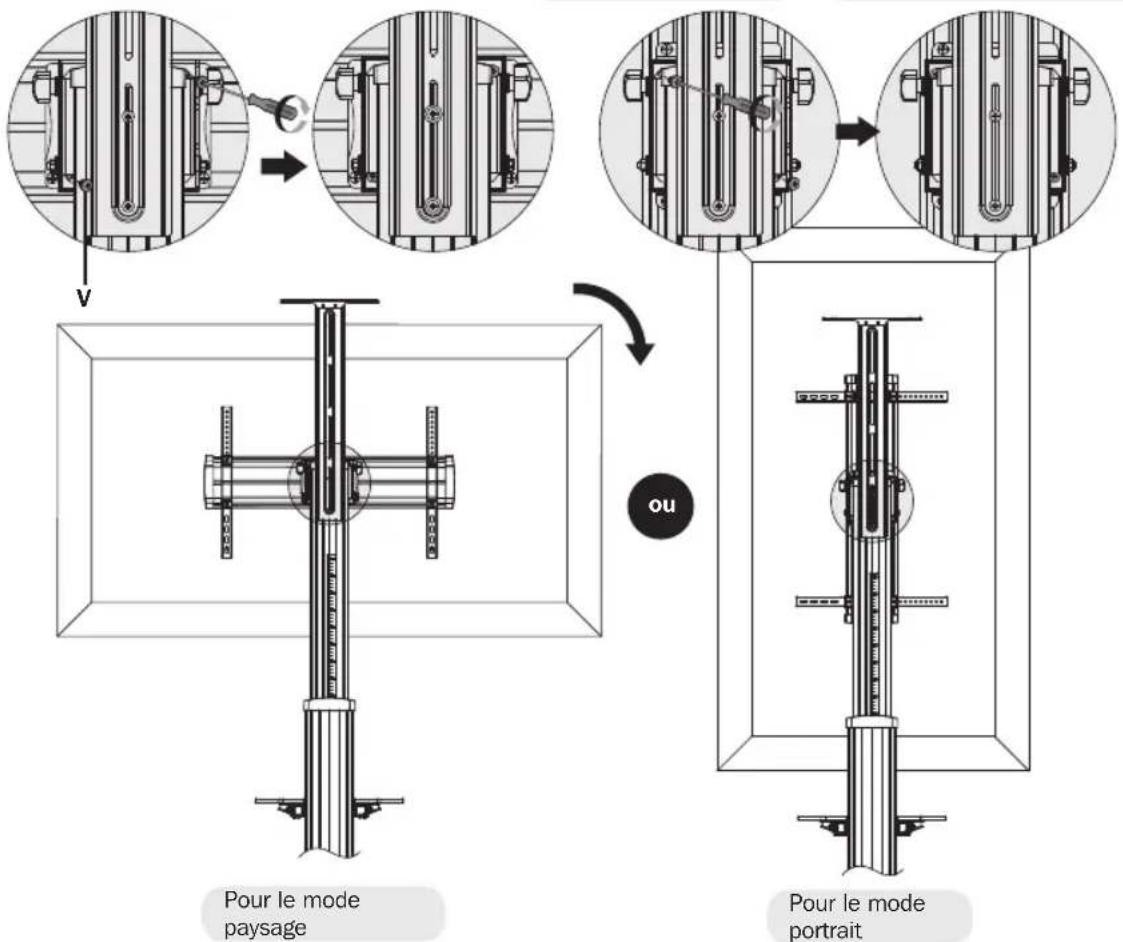

10. Orientation de l'écran

Installer au moins deux vis V diagonalement pour fixer l'écran en place.

Retirer les deux vis pour tourner l'écran de 90° dans le sens des aiguilles d'une montre.

Resserrer les vis retirées préalablement dans un trou différent pour fixer l'écran en place.

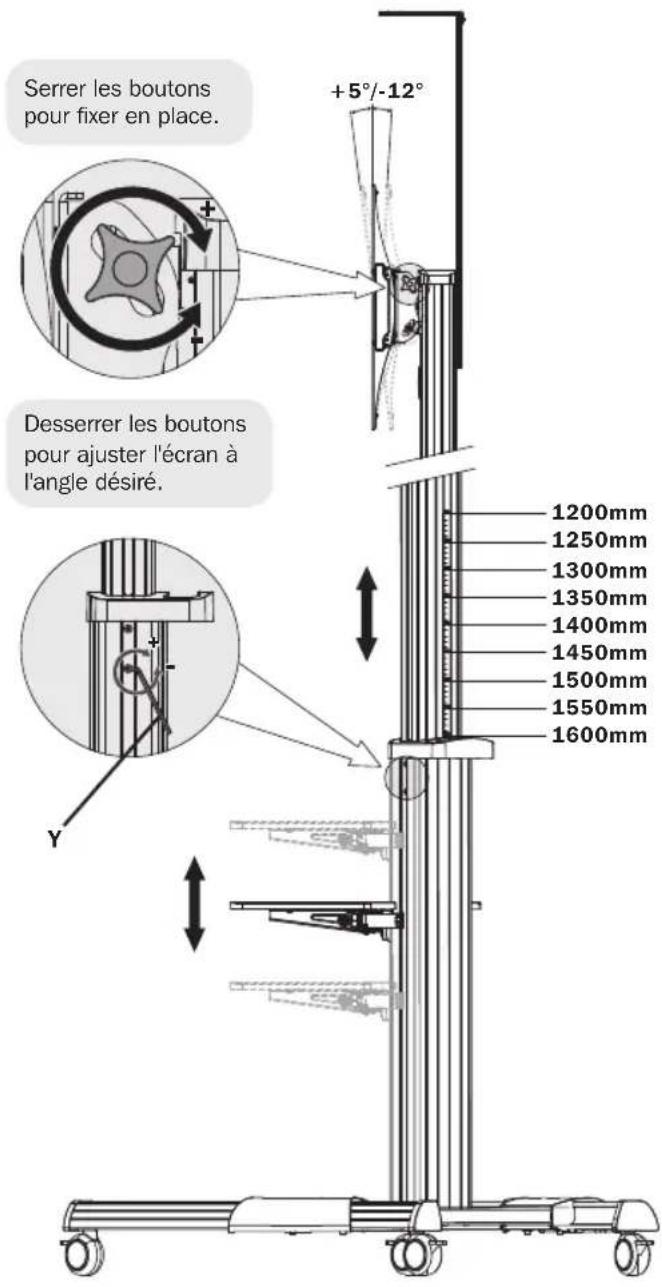

11. Réglage

Hauteur du centre du panneau de l'écran mesurée à partir du plancher

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Pour toute question supplémentaire, visiter www.tripplite.com/support.
