DMCS3270XP - ТВ мебель Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Мобильная подставка для плоского экрана
Бренд	Tripp Lite
Модель	DMCS3270XP
Использование	Только для помещений
Материал	Сталь, пластик
Совместимость VESA	от 200x200 мм до 600x400 мм
Грузоподъемность	45 кг (оценка)
Регулируемая высота	Да, от 1200 до 1600 мм (центр экрана)
Наклон	+5° / -12°
Поворот	90° (альбомная/портретная)
Количество колесиков	4
Полка для DVD в комплекте	Да
Полка для камеры в комплекте	Да
Управление кабелями	Да, встроенное
Гарантия	5 лет ограниченная

Часто задаваемые вопросы - DMCS3270XP Tripp Lite

Как собрать основание подставки?

Вставьте правую ножку (C) в центральное основание (A) и закрепите винтами (Q) и шестигранным ключом (Y). Повторите для левой ножки (B). Отрегулируйте колесики ключом (Z) для тонкой настройки.

Как отрегулировать высоту подставки?

Удерживайте внутреннюю колонну (J) и ослабьте регулировочные винты. Установите желаемую высоту (от 1200 до 1600 мм по центру экрана), затем затяните все винты.

Какие типы экранов совместимы?

Подставка поддерживает экраны с отверстиями VESA от 200x200 мм до 600x400 мм. Она подходит для плоских экранов или экранов с углубленной задней панелью.

Как закрепить экран на подставке?

Сначала прикрепите адаптерные кронштейны (I) к экрану подходящими винтами (M5, M6 или M8 при необходимости). Повесьте универсальную пластину (G) на опорную пластину (F) и затяните винты (X).

Как повернуть экран в портретный режим?

Открутите два диагональных винта на опорной пластине, поверните экран на 90° по часовой стрелке, затем вкрутите винты в новые отверстия для фиксации.

Как установить полку для DVD?

Вставьте два пластиковых кронштейна в пазы на колонне. Закройте рычаг, чтобы зафиксировать полку, затем затяните винты (T) для надежного крепления.

Как отрегулировать наклон экрана?

Ослабьте кнопки на задней стороне опорной пластины, установите экран под нужным углом (от +5° до -12°), затем снова затяните кнопки.

Как чистить и обслуживать подставку?

Проверяйте каждые три месяца, что все винты затянуты, а подставка устойчива. Протирайте мягкой сухой тканью. Избегайте абразивных средств.

Где найти запасные части?

При отсутствии или неисправности деталей посетите www.tripplite.com/support для получения помощи и заказа запасных частей.

Какая гарантия на этот продукт?

Компания Tripp Lite предоставляет ограниченную гарантию на 5 лет на дефекты материалов и изготовления с даты покупки. Гарантия не распространяется на нормальный износ или повреждения, вызванные неправильным использованием.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS3270XP Tripp Lite

Руководство пользователя

Мобильная напольная стойка для плоскопанельных дисплеев

Модель: DMCS3270XP

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200×200/300×300

400×200/400×400

600×400

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу www.triplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантия и регистрация изделия

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

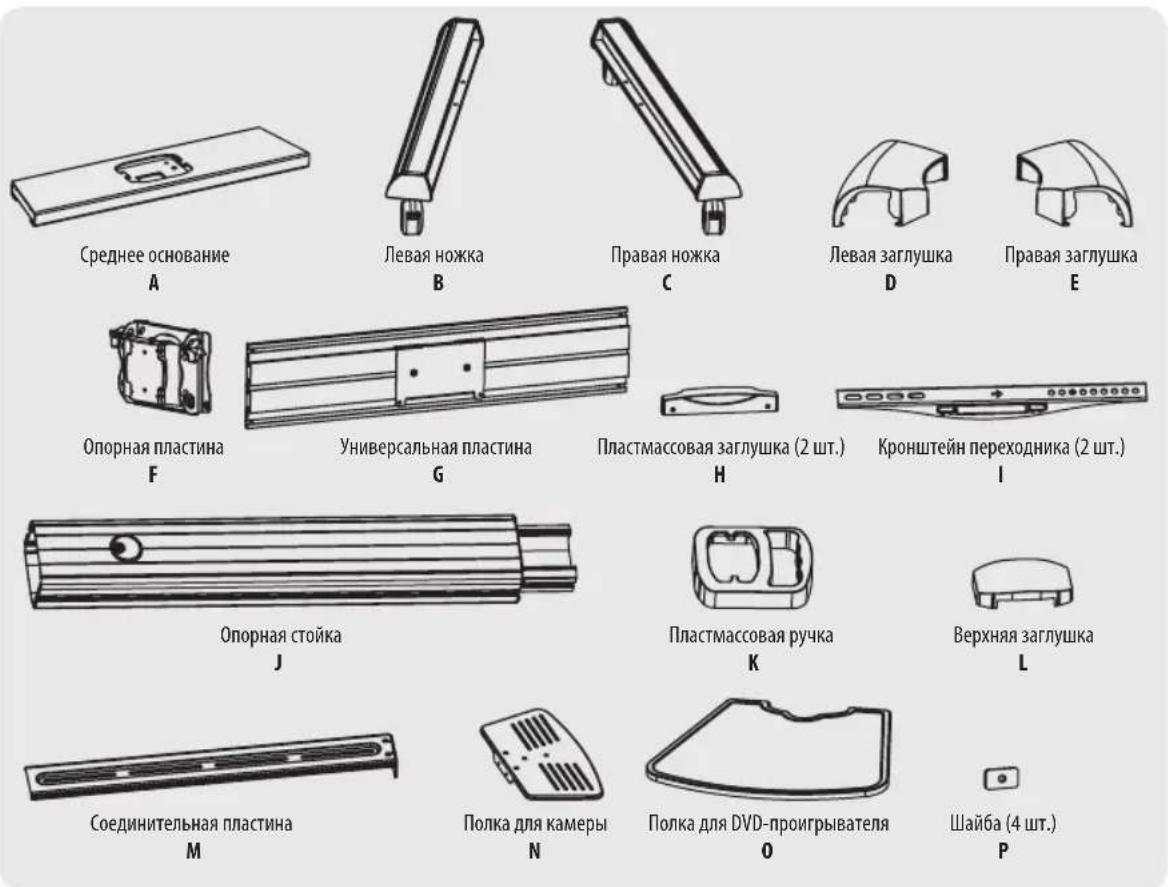

Перечень комплектации

ВНИМАНИЕ!

Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации.

В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

Упаковочный комплект М

Винт M5 x 14 (4 шт.)
M-A

Винт М6 x 14 (4 шт.)
M-B

Винт М8 x 20 (4 шт.)
M-C

Винт М6 x 30 (4 шт.)
M-D

Винт М8 x 30 (4 шт.)
M-E

Винт M8 x 50 (4 шт.)
M-F

Шайба (4 шт.)
M-G

Малая проставка (8 шт.)
M-H

Большая проставка (8 шт.)
M-I

Упаковочный комплект Р

Винт М6 x 16 (8 шт.)
Q

Винт М6 x 25 (3 шт.)
R

Винт М4 x 6 (3 шт.)
s

Винт М4 x 6 (4 шт.)
T

Винт М6 x 14 (2 шт.)
U

Винт М6 x 8 (6 шт.)
V

Винт М8 x 25 (4 шт.)
W

Винт M5 x 8 (2 шт.)
X

Универсальный гаечный ключ
Y

Гаечный ключ
Z

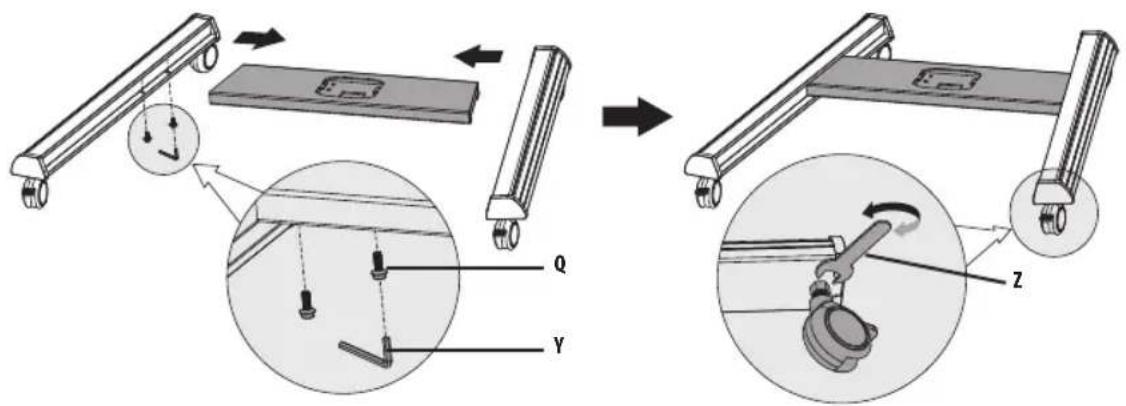

1. Сборка основания

1) Вставьте правую ножку С в среднее основание А. Совместите отверстия в правой ножке с отверстиями в среднем основании. Зафиксируйте ее винтами Q при помощи универсального гаечного ключа Y. Повторите указанные действия для левой ножки B.
2) В целях точной настройки предусматривается возможность независимой регулировки каждого колесика. Для перемещения среднего основания вниз или вверх слегка поверните гайку при помощи гаечного ключа Z.

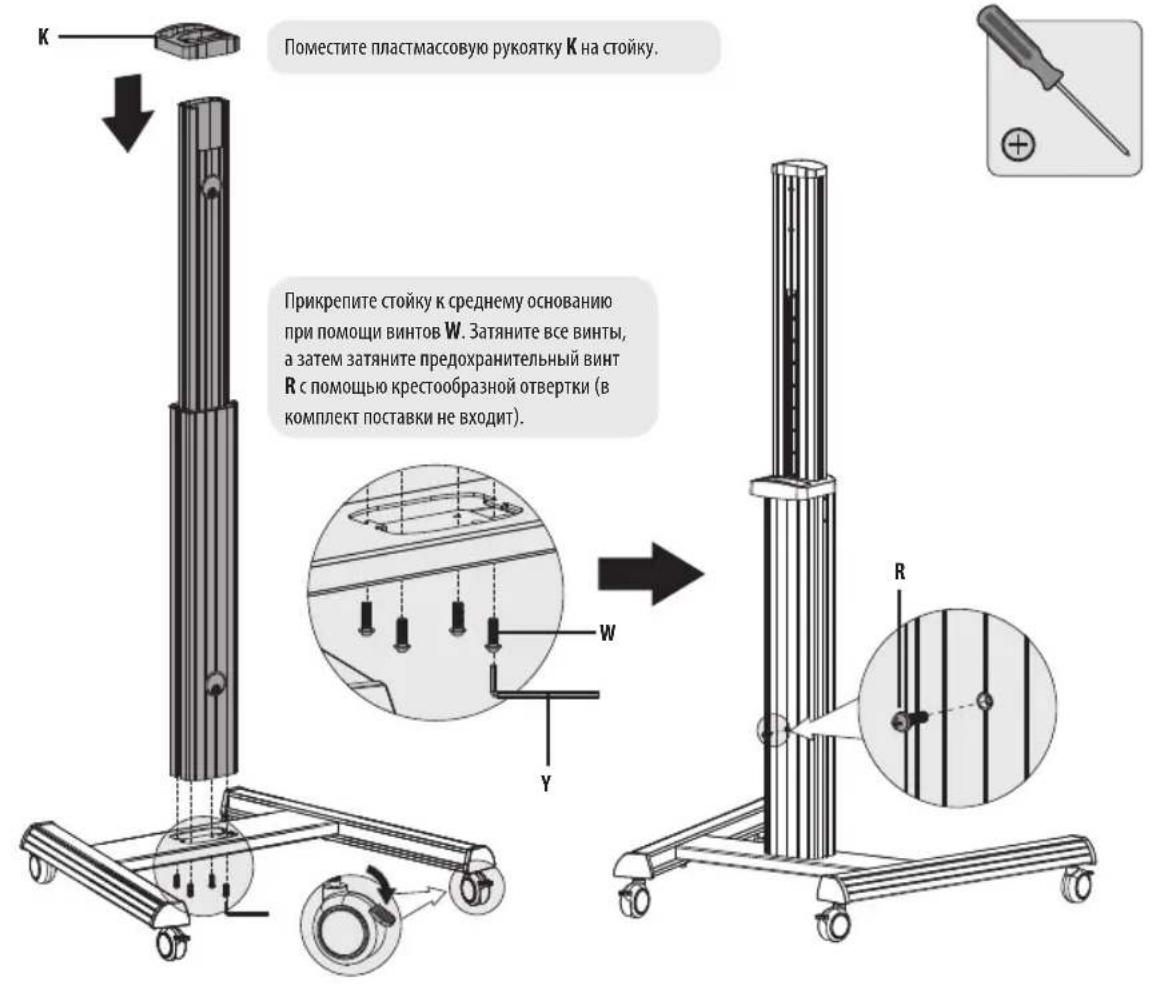

2. Крепление стойки к основанию

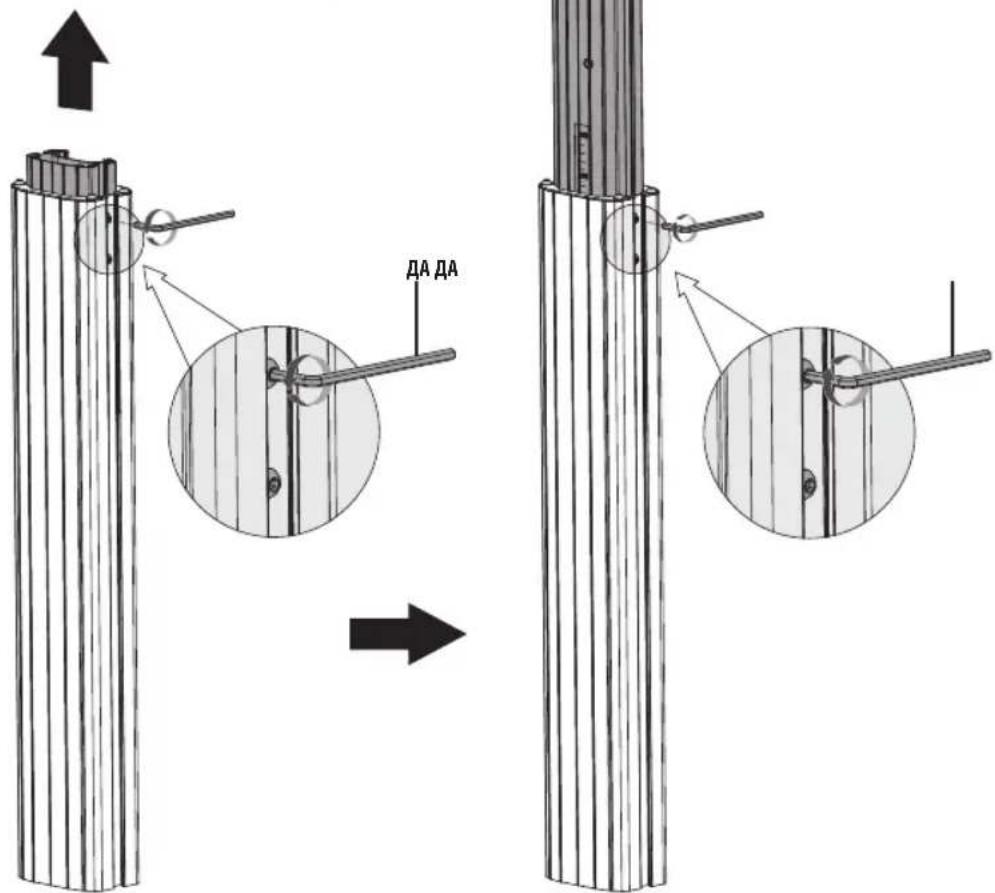

ВНИМАНИЕ! При ослаблении винтов с целью регулировки высоты следует удерживать стойку в неподвижном состоянии.

Отрегулируйте высоту внутренней стойки J, после чего затяните все винты.

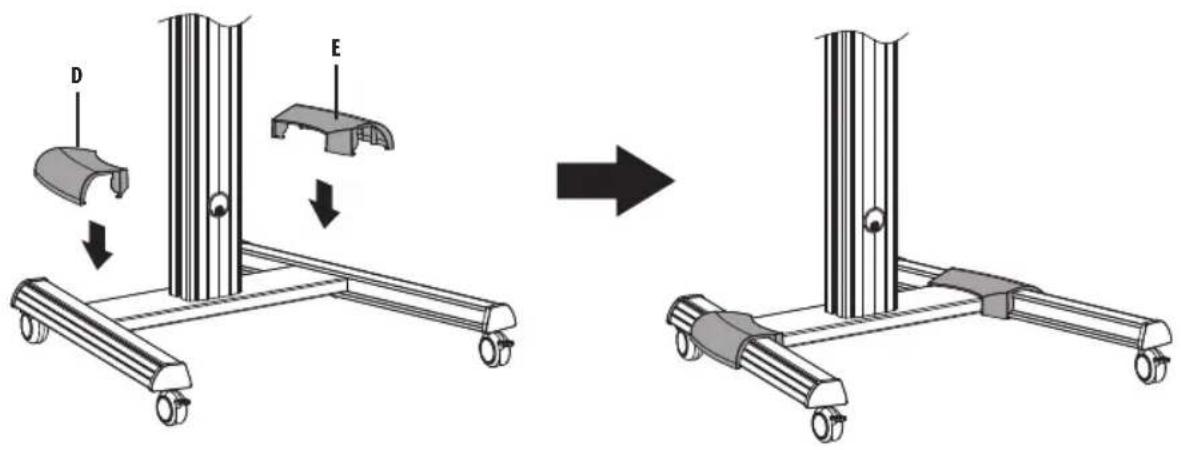

2. Крепление стойки к основанию

Прикрепите левую заглушку D и правую заглушку E к соответствующим стойкам.

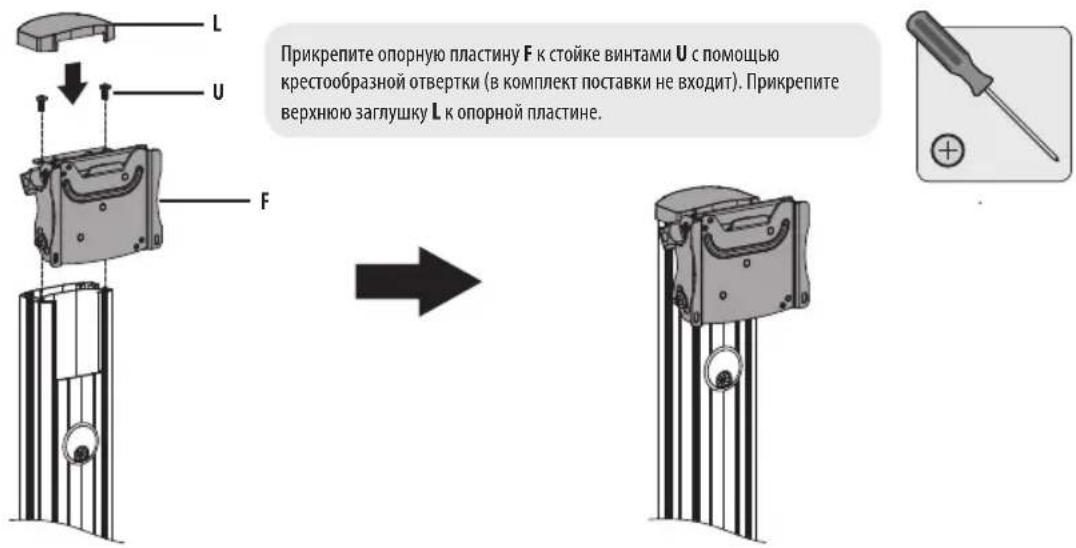

3. Установка опорной пластины

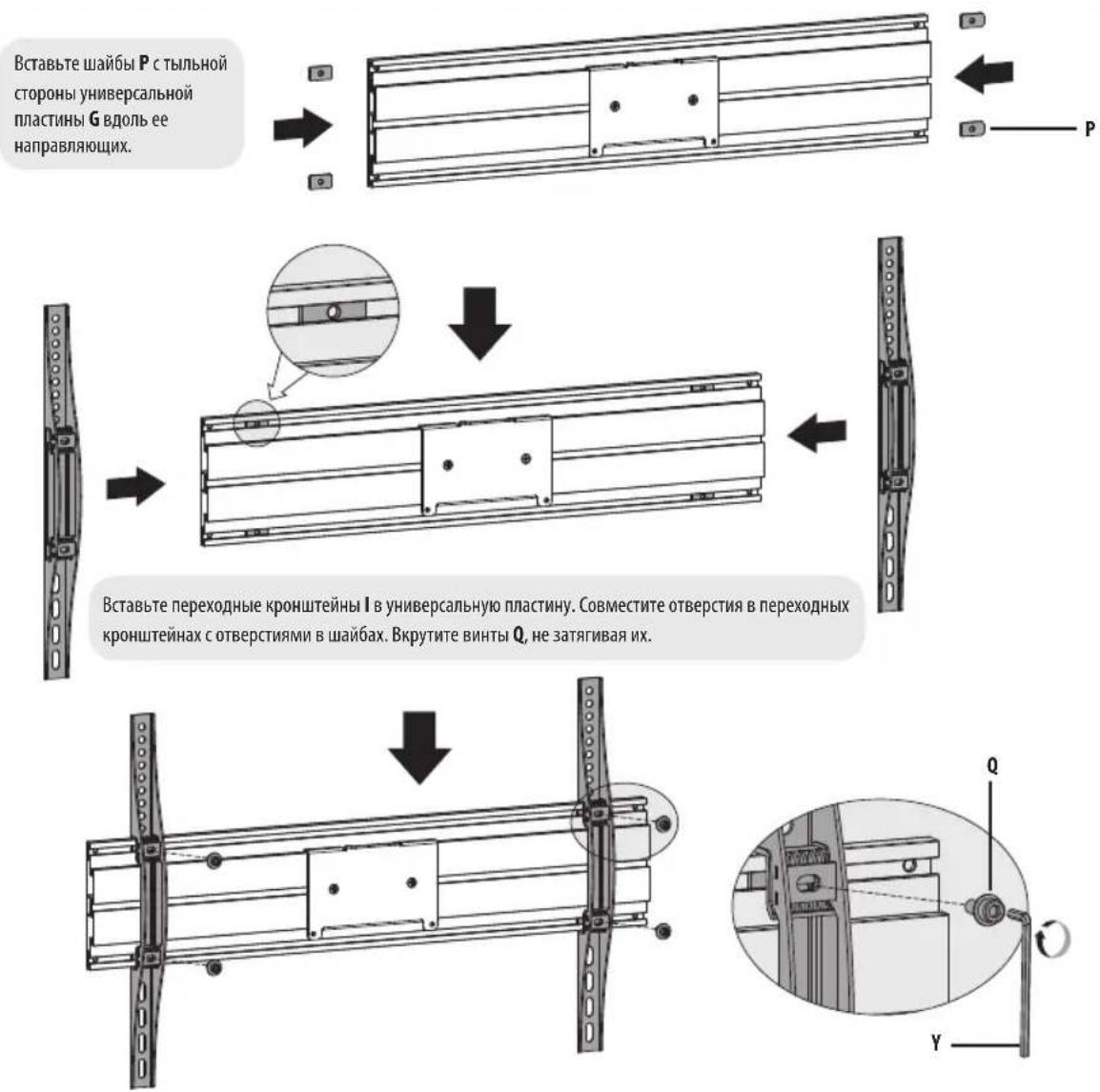

4. Установка кронштейнов переходников

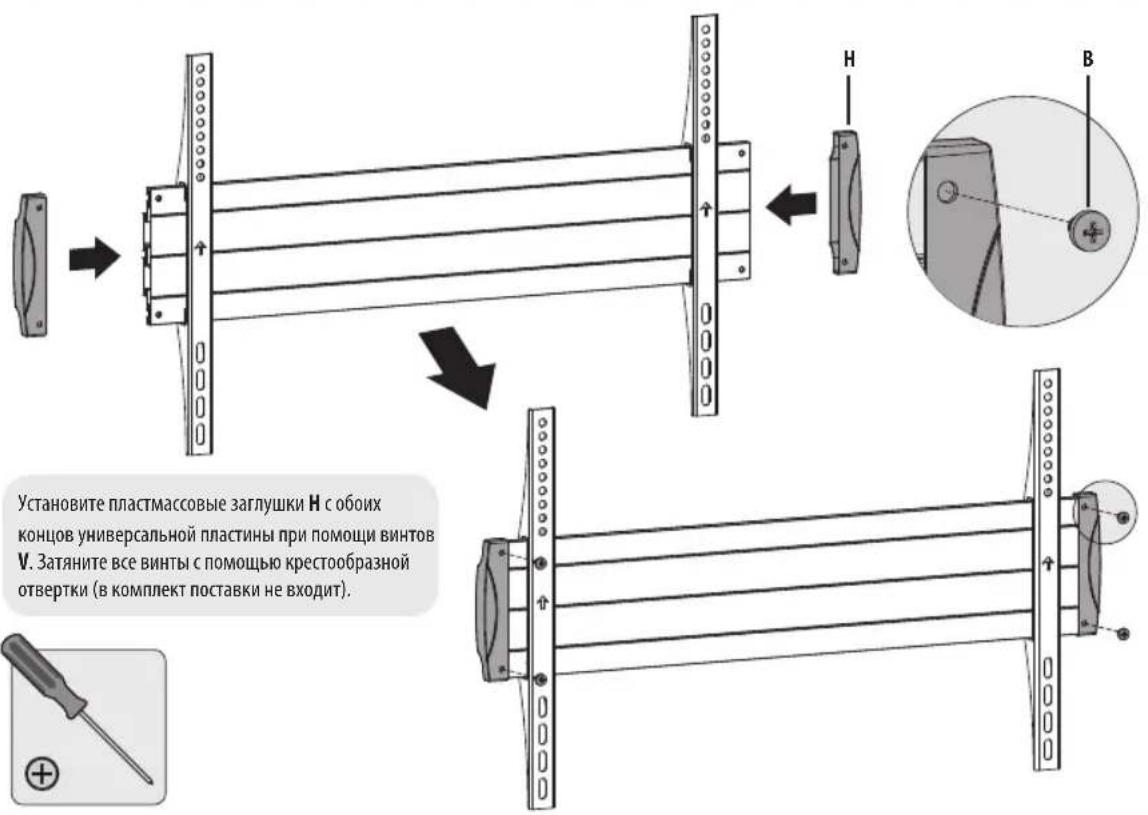

1. Установка кронштейнов переходников

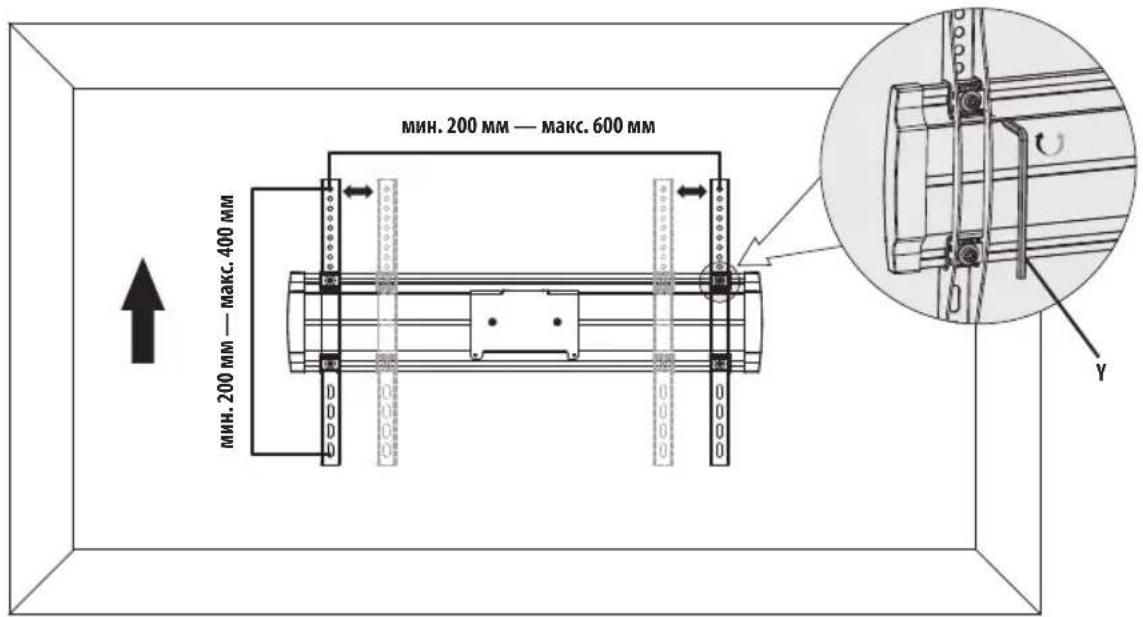

Отрегулируйте положение переходных кронштейнов в соответствии со схемой расположения отверстий в пластине VESA дисплея. Затяните все винты.
ПРИМЕЧАНИЕ. Убедитесь в том, что все соответствующие отверстия совмещены друг с другом.

4. Установка кронштейнов переходников

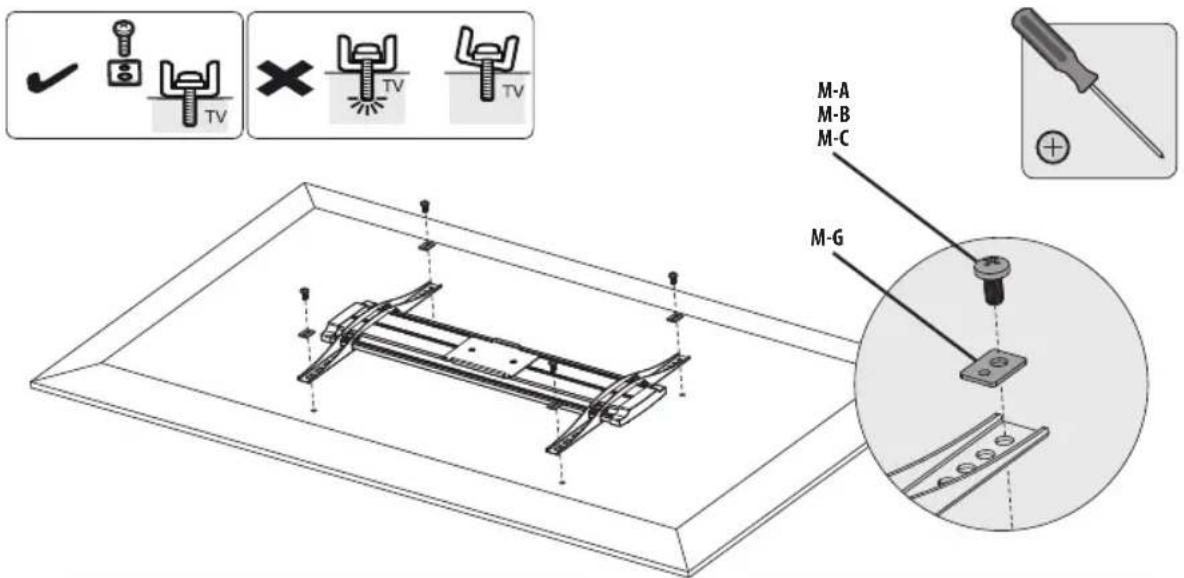

4.1 Для мониторов с плоской задней поверхностью

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора.
Привинтите переходные кронштейны к дисплею.

ВНИМАНИЕ! Затяните все винты, не перетягивая их.

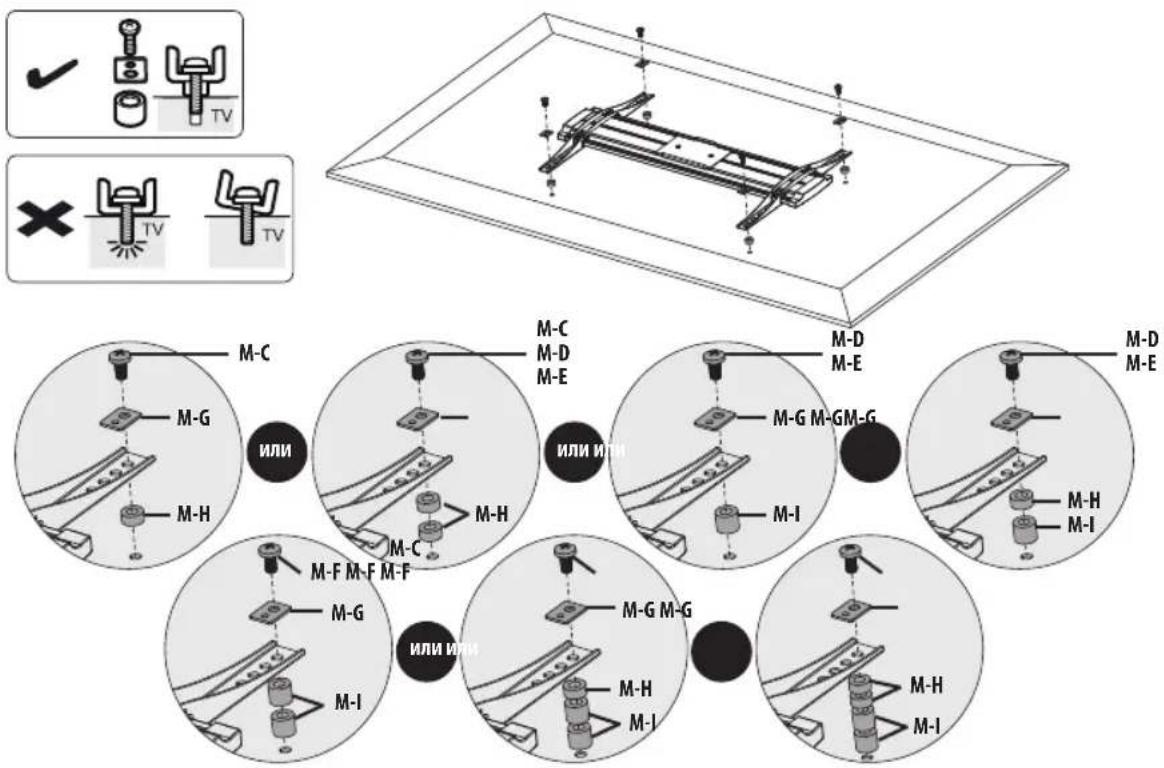

4.2 Для мониторов, устанавливаемых заподлицо, или для получения доступа к аудио-/видеовходам

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом монитора.
Привинтите переходные кронштейны к дисплею.

ВНИМАНИЕ! Затяните все винты, не перетягивая их.

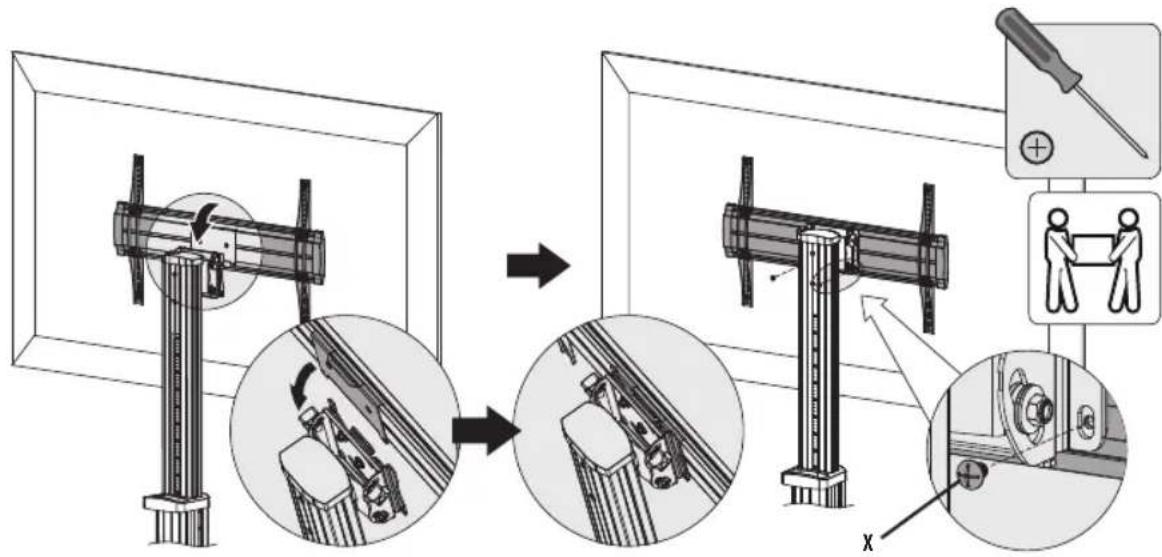

5. Навешивание дисплея на опорную пластину

Навесьте универсальную пластину на опорную пластину.

Зафиксируйте ее путем затягивания винтов X с помощью крестообразной отвертки (в комплект поставки не входит).

ВНИМАНИЕ! Прежде чем выпустить дисплей из рук, убедитесь в правильности его монтажа и надежности затяжки винтов.

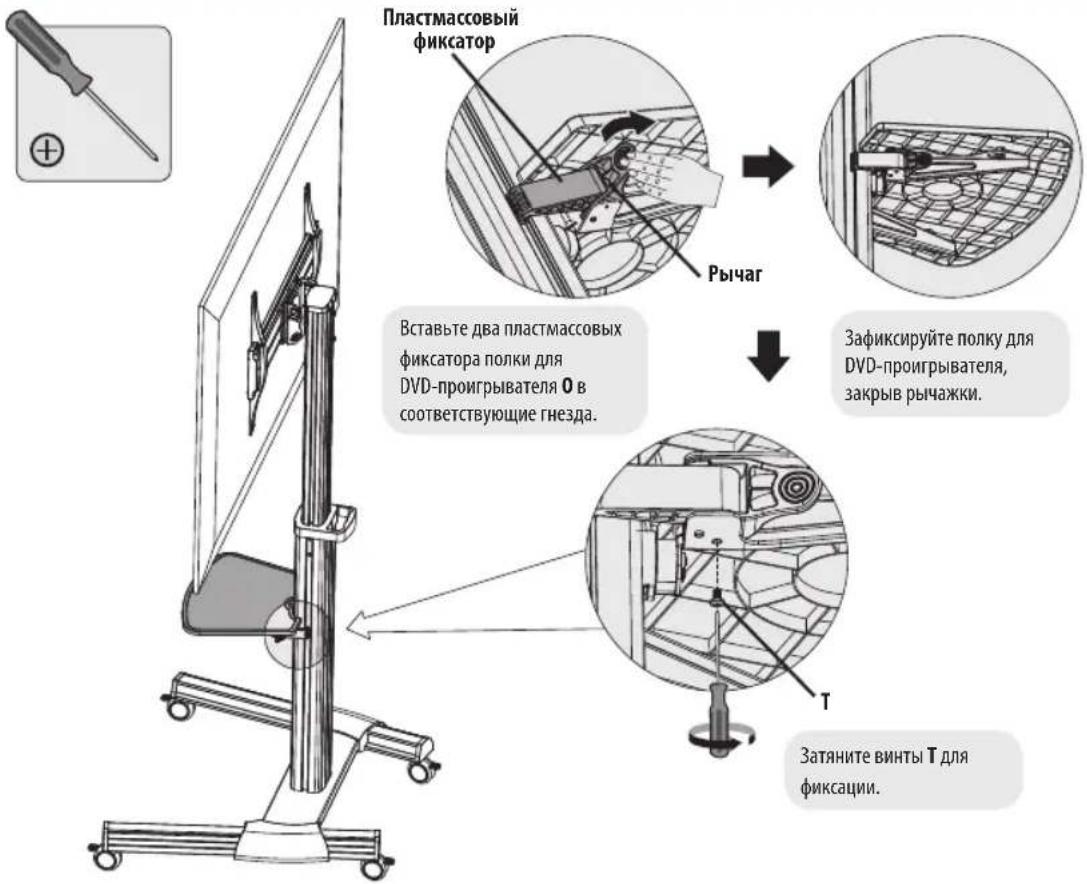

6. Установка полки для DVD-проигрывателя

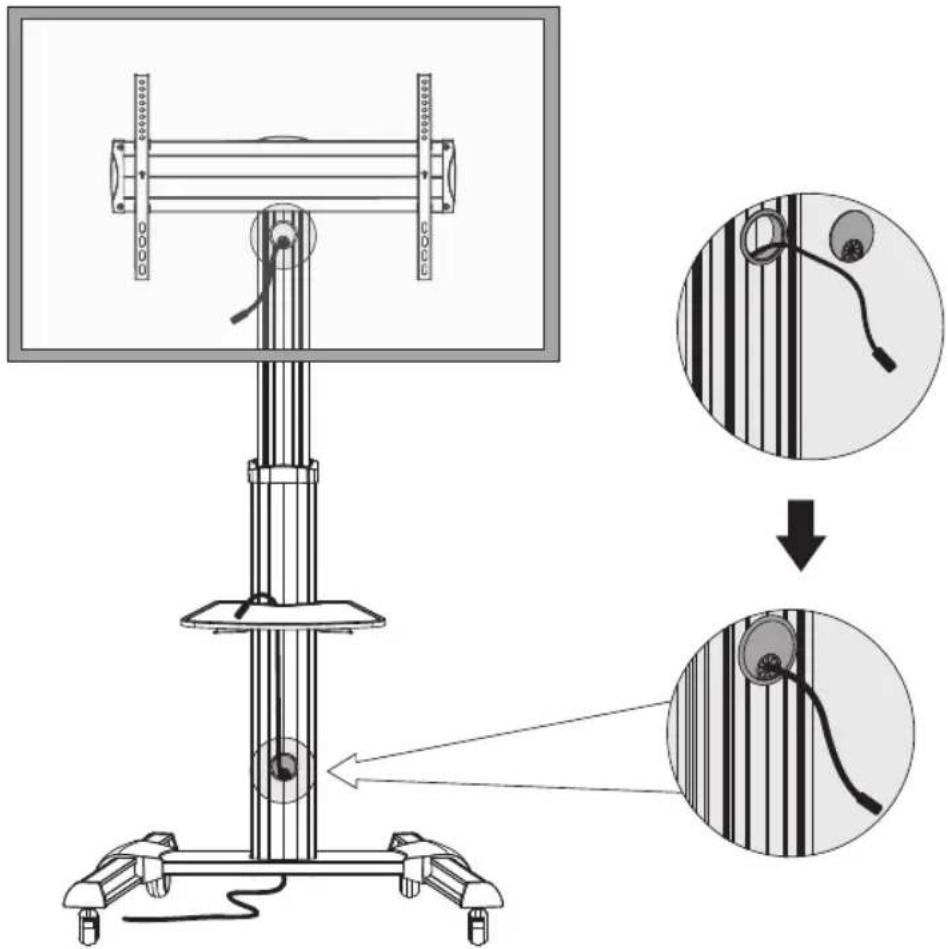

1. Кабельная разводка

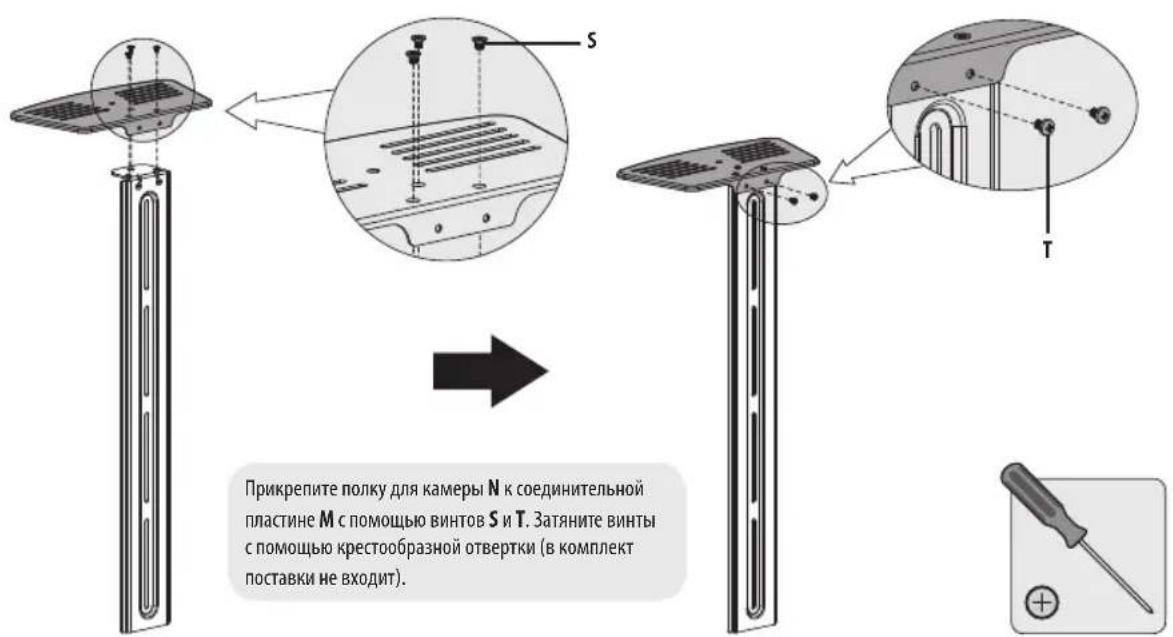

1. Установка полки для камеры

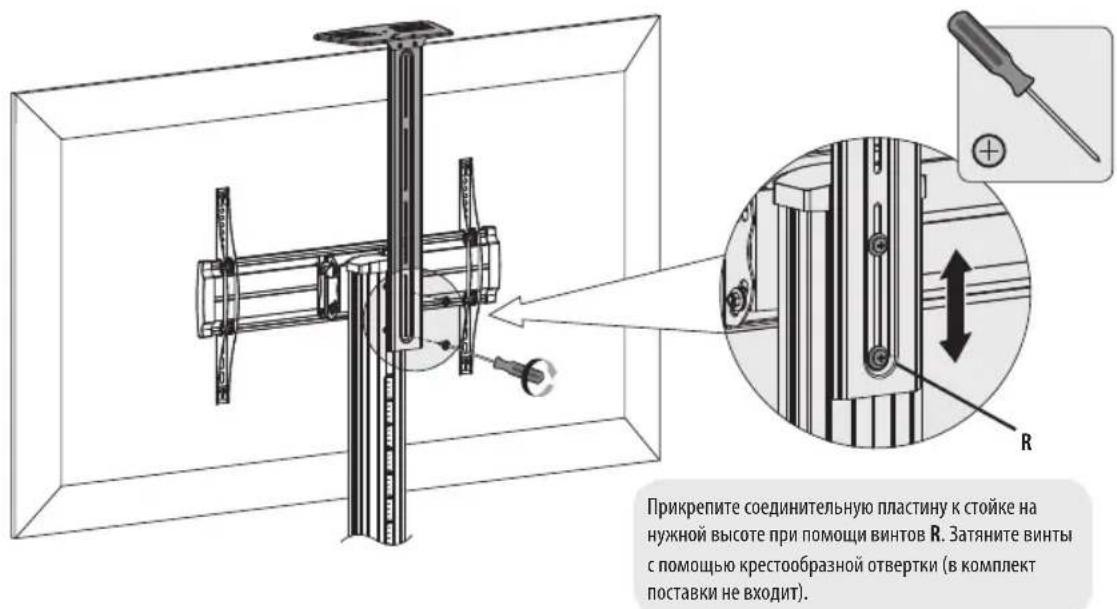

9.Установка соединительной пластины

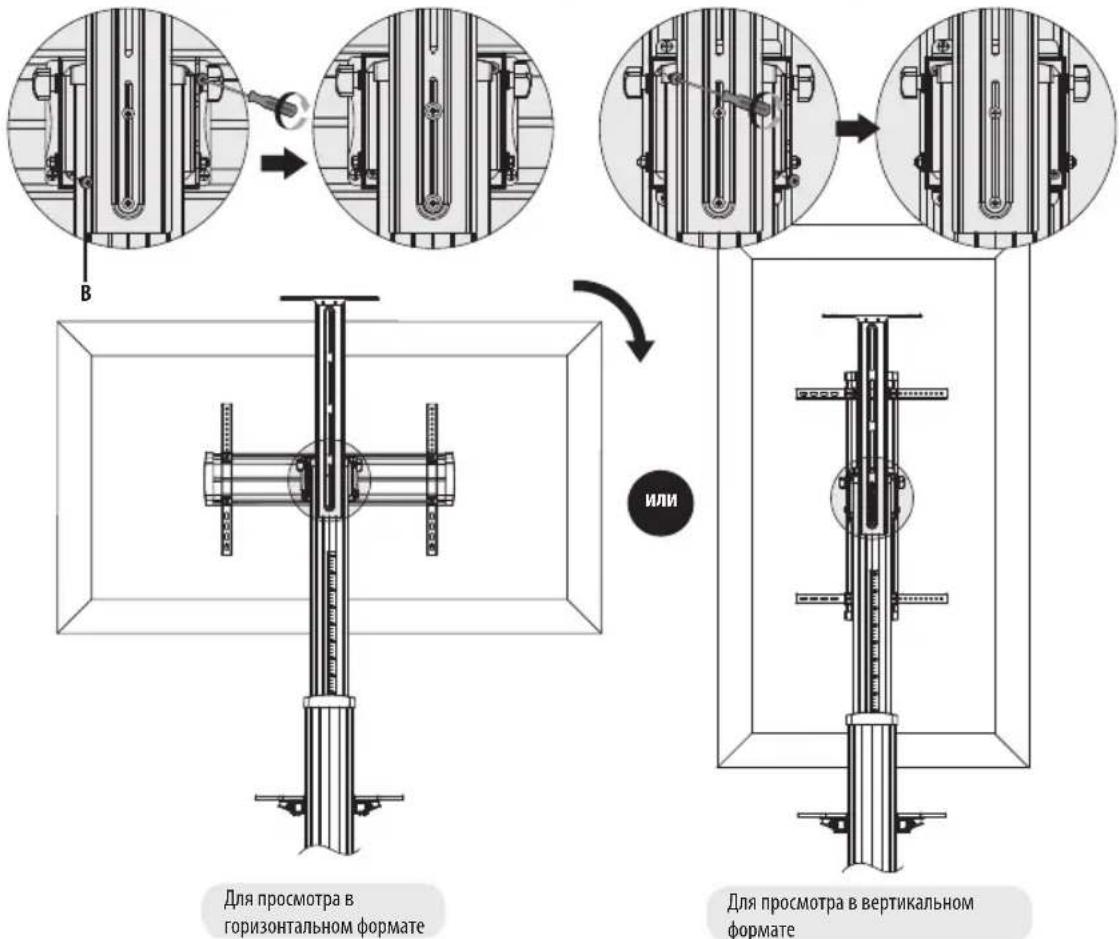

10. Ориентация дисплея

Для фиксации дисплея вкрутите не менее двух винтов V, расположив их по диагонали друг к другу.

Для поворота дисплея на 90° по часовой стрелке выкрутите два винта.

Для фиксации дисплея в новом положении повторно вкрутите выкрученные винты в соответствующие отверстия.

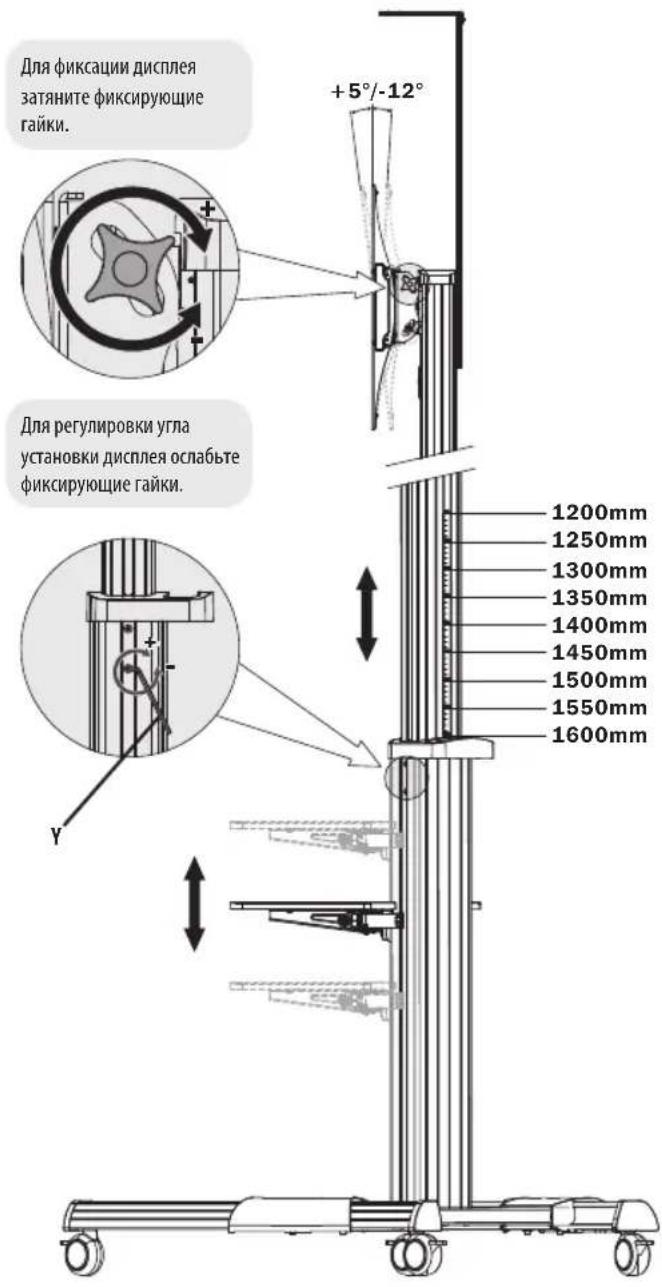

11. Регулировка

Высота центра панели дисплея над поверхностью пола.

Уход за изделием

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
• При возникновении вопросов посетите страницу www.triplite.com/support.
