DMCS3270XP - Mueble de televisión Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte móvil para pantalla plana
Marca	Tripp Lite
Modelo	DMCS3270XP
Uso	Solo para interiores
Material	Acero, plástico
Compatibilidad VESA	200x200 mm a 600x400 mm
Capacidad de carga	45 kg (estimación)
Altura ajustable	Sí, de 1200 a 1600 mm (centro de la pantalla)
Inclinación	+5° / -12°
Rotación (pivot)	90° (horizontal/vertical)
Número de ruedas	4
Estante para DVD incluido	Sí
Estante para cámara incluido	Sí
Gestión de cables	Sí, integrada
Garantía	5 años limitada

Preguntas frecuentes - DMCS3270XP Tripp Lite

¿Cómo ensamblar la base del soporte?

Inserte la pata derecha (C) en la base del medio (A) y fíjela con los tornillos (Q) y la llave Allen (Y). Repita para la pata izquierda (B). Ajuste las ruedas con la llave (Z) para un ajuste fino.

¿Cómo ajustar la altura del soporte?

Sujete la columna interior (J) y afloje los tornillos de ajuste. Ajuste a la altura deseada (1200 a 1600 mm en el centro de la pantalla) luego vuelva a apretar todos los tornillos.

¿Qué tipos de pantalla son compatibles?

El soporte acepta pantallas con patrones de orificios VESA desde 200x200 mm hasta 600x400 mm. Puede soportar pantallas planas o con parte posterior empotrada.

¿Cómo fijar la pantalla al soporte?

Primero fije los soportes adaptadores (I) a la pantalla con los tornillos adecuados (M5, M6 u M8 según sea necesario). Enganche la placa universal (G) en la placa de soporte (F) y apriete los tornillos (X).

¿Cómo orientar la pantalla en modo vertical?

Retire dos tornillos diagonales de la placa de soporte, gire la pantalla 90° en sentido horario, luego vuelva a atornillar en los nuevos orificios para fijarla.

¿Cómo instalar el estante para DVD?

Inserte los dos soportes de plástico en las ranuras previstas en la columna. Cierre la palanca para bloquear el estante, luego apriete los tornillos (T) para fijarlo firmemente.

¿Cómo ajustar la inclinación de la pantalla?

Afloje los botones ubicados en la parte posterior de la placa de soporte, ajuste la pantalla al ángulo deseado (+5° a -12°), luego vuelva a apretar los botones.

¿Cómo limpiar y mantener el soporte?

Verifique cada tres meses que todos los tornillos estén apretados y que el soporte esté estable. Limpie con un paño suave y seco. Evite productos abrasivos.

¿Dónde encontrar piezas de repuesto?

En caso de piezas faltantes o defectuosas, visite www.tripplite.com/support para obtener ayuda y solicitar piezas de repuesto.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de 5 años contra defectos de materiales y mano de obra a partir de la fecha de compra. No cubre el desgaste normal ni los daños debidos a un uso incorrecto.

MANUAL DE USUARIO DMCS3270XP Tripp Lite

Manual del Propietario

Soporte de Piso Móvil para Panel Plano

Modelo: DMCS3270XP

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE LA CARGA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200×200/300×300

400×200/400×400

600 × 400

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

NOTA: Lea completo todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Si se instala en paredes con travesaños de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas y travesaños.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Al apretar excesivamente los tornillos puede dañar los componentes, reduciendo sustancialmente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

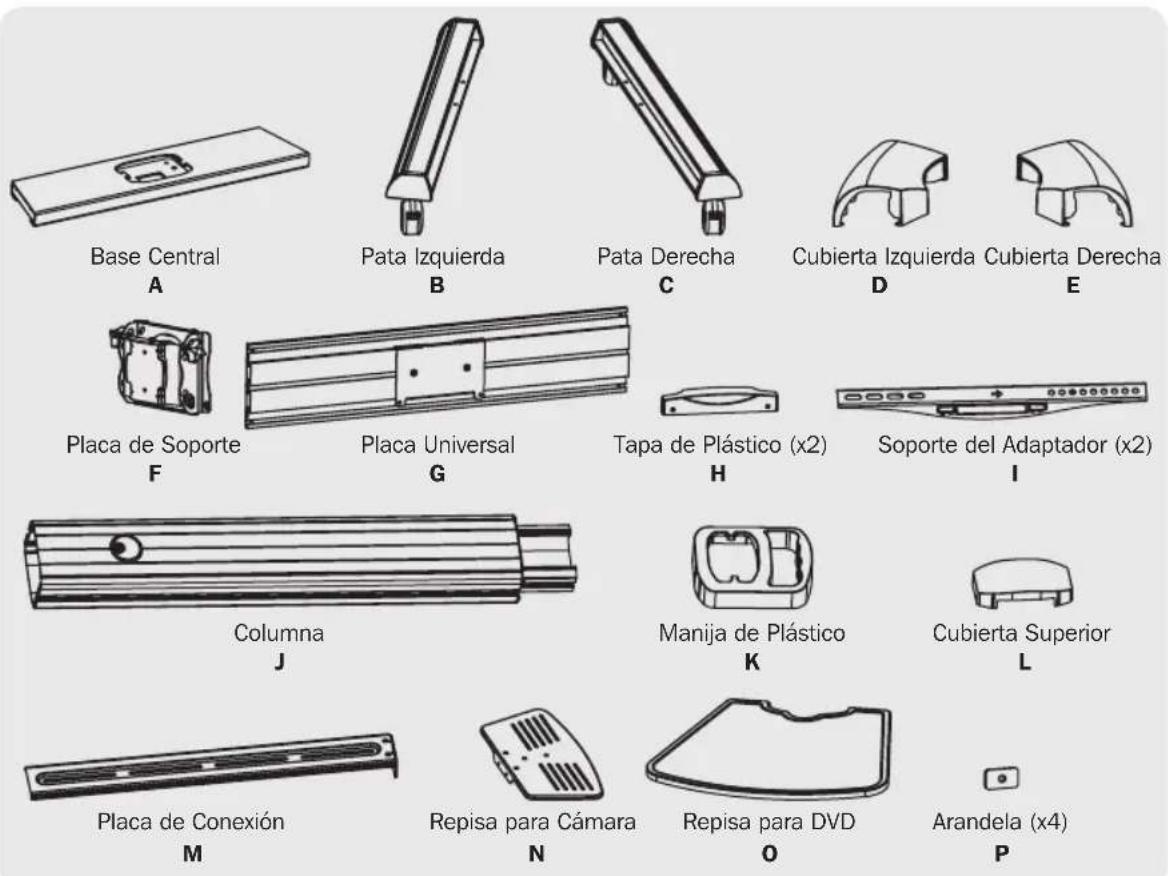

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes antes de instalar. Si faltara cualquier parte o estuviese dañada, visite www.triplite.com/support para solicitar servicio.

Paquete M

Tornillo M5 x 14 (x4) M-A

Tornillo M6 x 14 (x4) M-B

Tornillo M8 x 20 (x4) M-C

Tornillo M6 x 30 (x4) M-D

Tornillo M8 x 30 (x4) M-E

Tornillo M8 x 50 (x4) M-F

Arandela (x4) M-G

Espaciador Pequeño (x8) M-H

Espaciador Grande (x8) M-I

Paquete P

Tornillo M6 x 16 (x8) Q

Tornillo M6 x 25 (x3) R

Tornillo M4 x 6 (x3) S

Tornillo M4 x 6 (x4) T

Tornillo M6 x 14 (x2) U

Tornillo M6 x 8 (x6) V

Tornillo M8 x 25 (x4) W

Tornillo M5 x 8 (x2) X

Llave Allen Y

Llave z

1. Ensamble de la Base

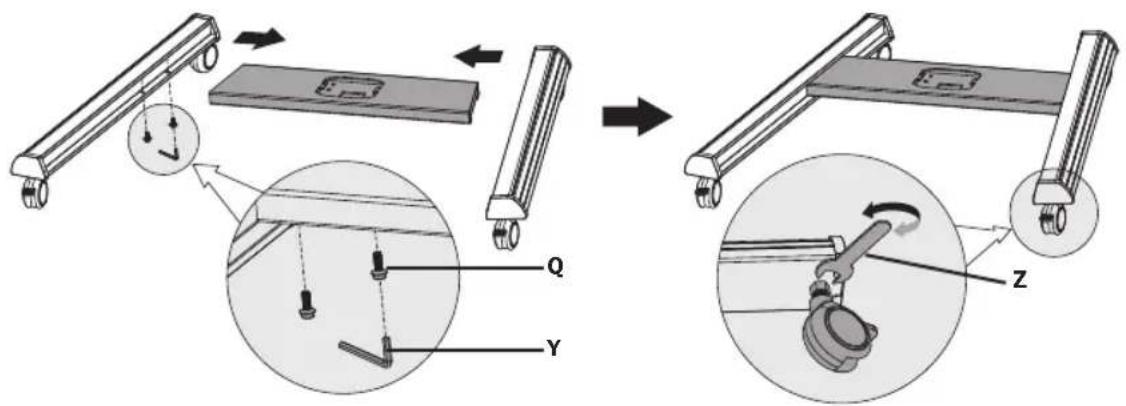

1) Inserte la Pata Derecha C en la Base de En Medio A. Alinee los orificios en la Pata Derecha con los orificios de la Base de En Medio. Asegure con los tornillos Q y la llave Allen Y. Repita este paso para la Pata Izquierda B.
2) Cada rueda puede ajustarse independientemente para un ajuste fino. Gire ligeramente la tuerca con la llave Z para bajar o elevar la Base de En Medio.

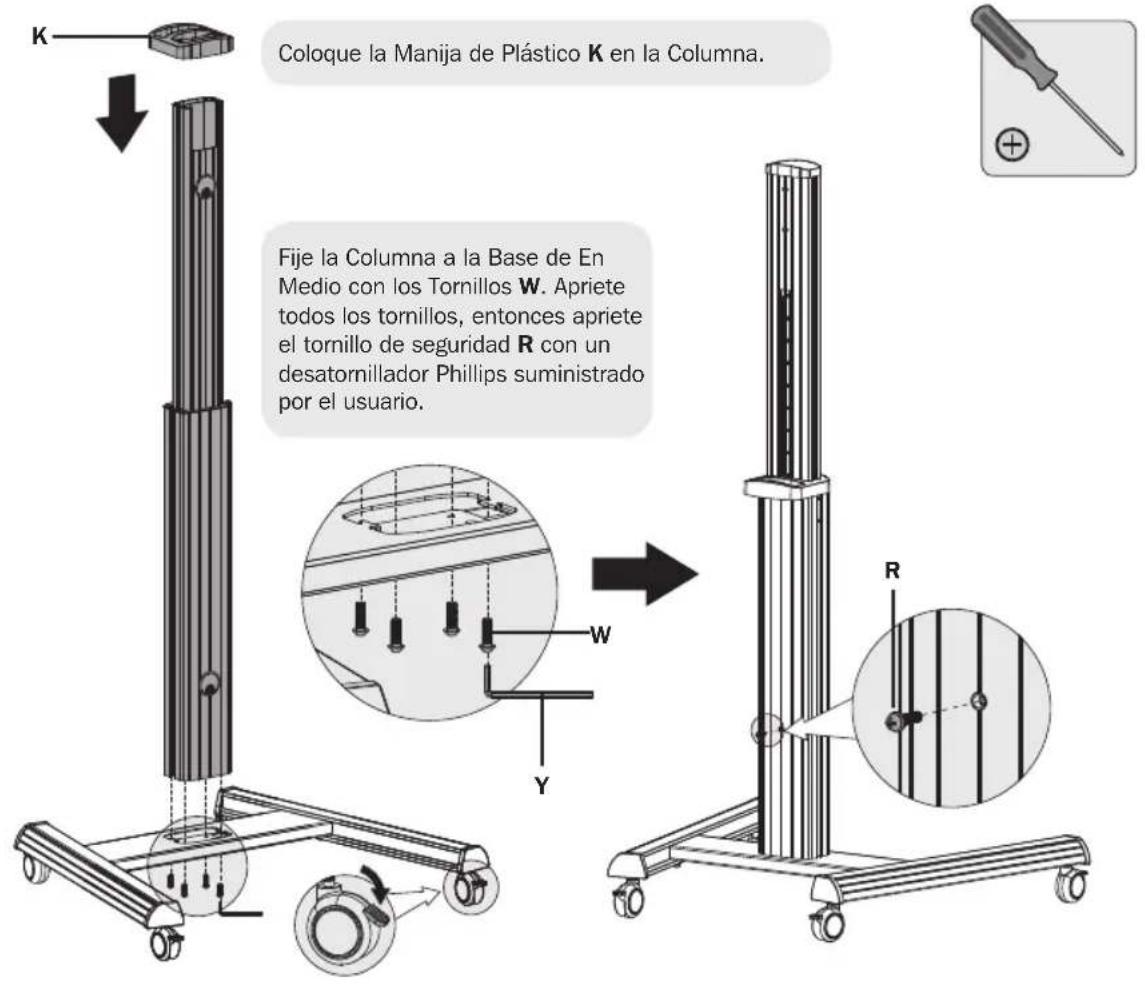

2. Colocación de la Columna a la Base

PRECAUCIÓN: Sujete la columna interna cuando afloje los tornillos para ajustar la altura.

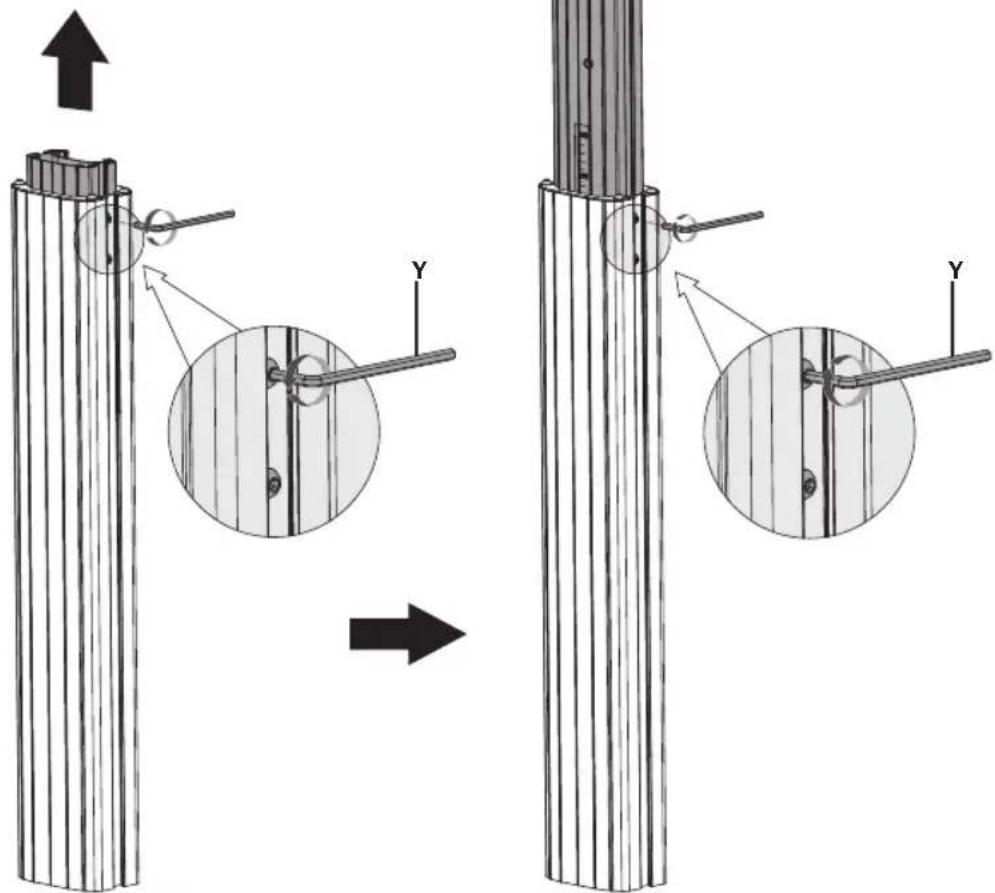

Ajuste la Columna interna J a la altura deseada, entonces apriete todos los tornillos.

2. Colocación de la Columna a la Base

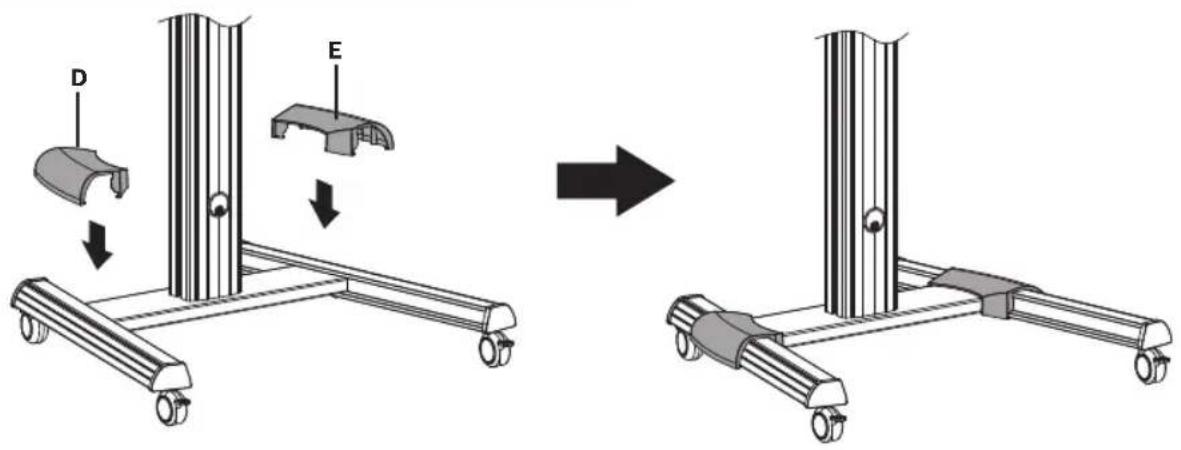

Fije la Tapa Izquierda D y la Tapa Derecha E a las Patas.

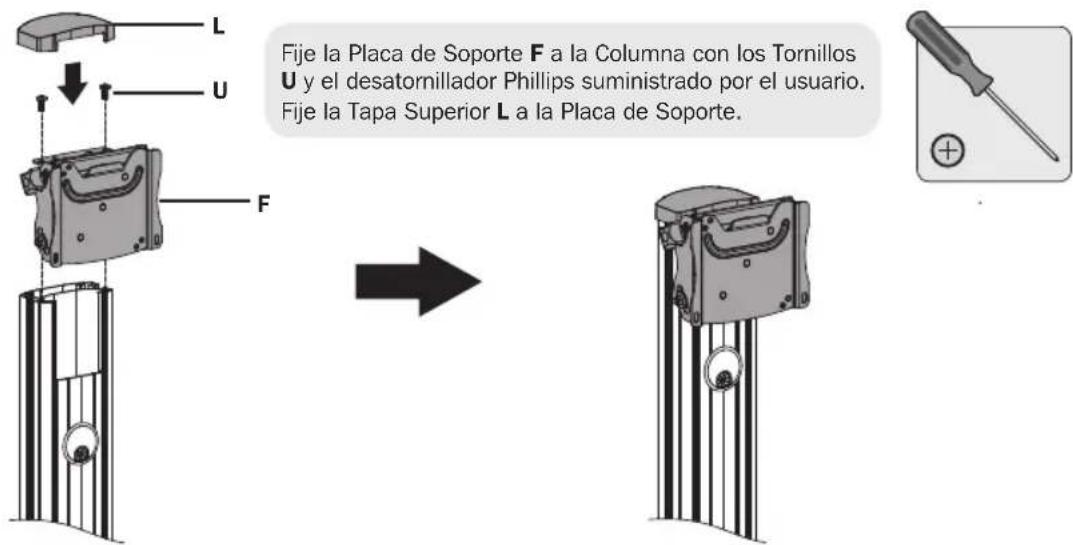

3. Instalación de la Placa de Soporte

4. Instalación de los Soportes Adaptadores

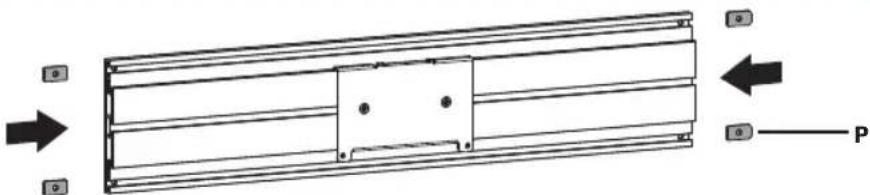

Inserte las Arandelas P en la parte posterior de la Placa Universal G junto con los rieles de la placa.

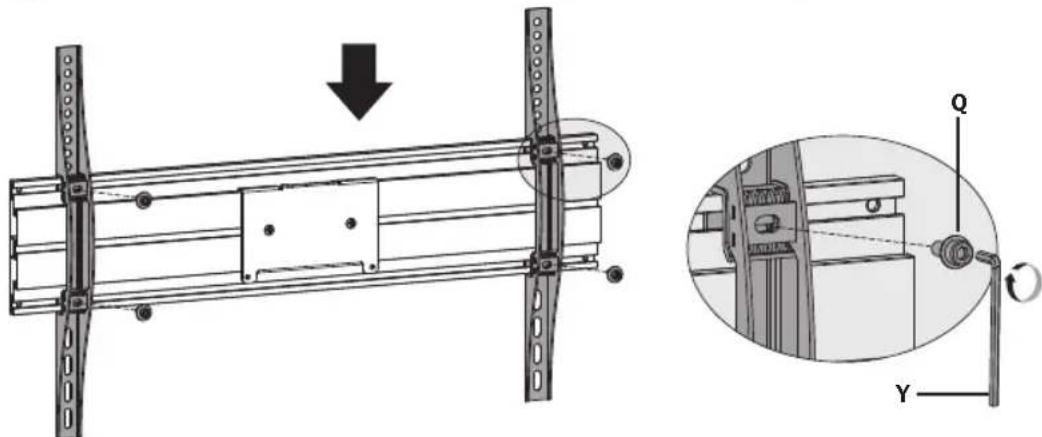

4. Instalación de los Soportes Adaptadores

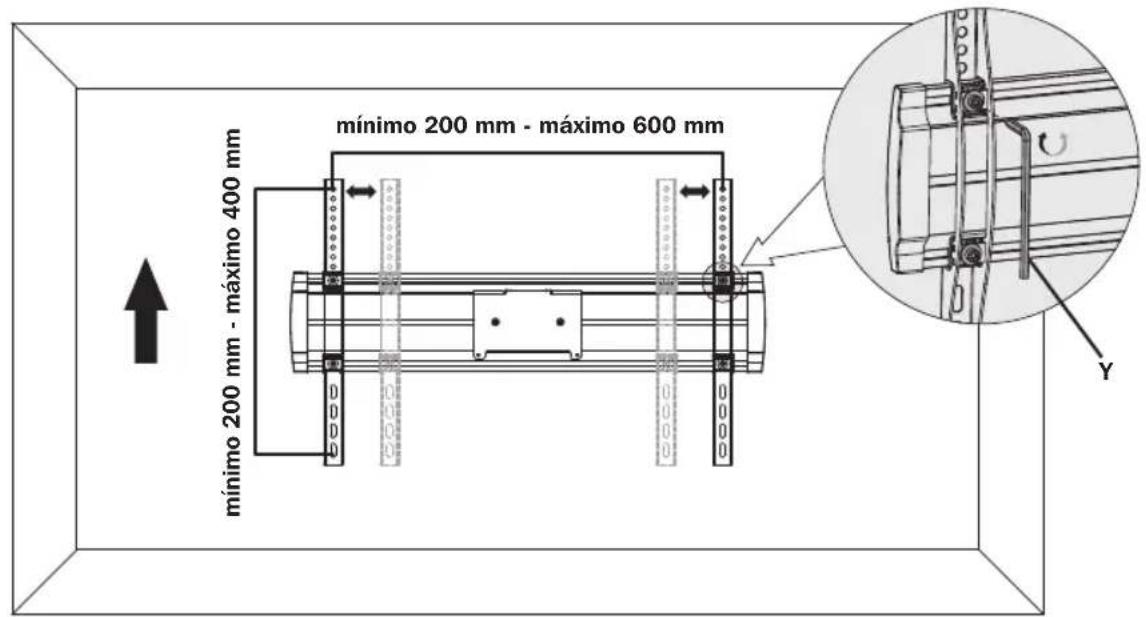

Ajuste los Soportes del Adaptador para ajustarse al patrón de orificios VESA en su pantalla. Apriete todos los tornillos.

NOTA: Verifique la alineación adecuada de todos los orificios.

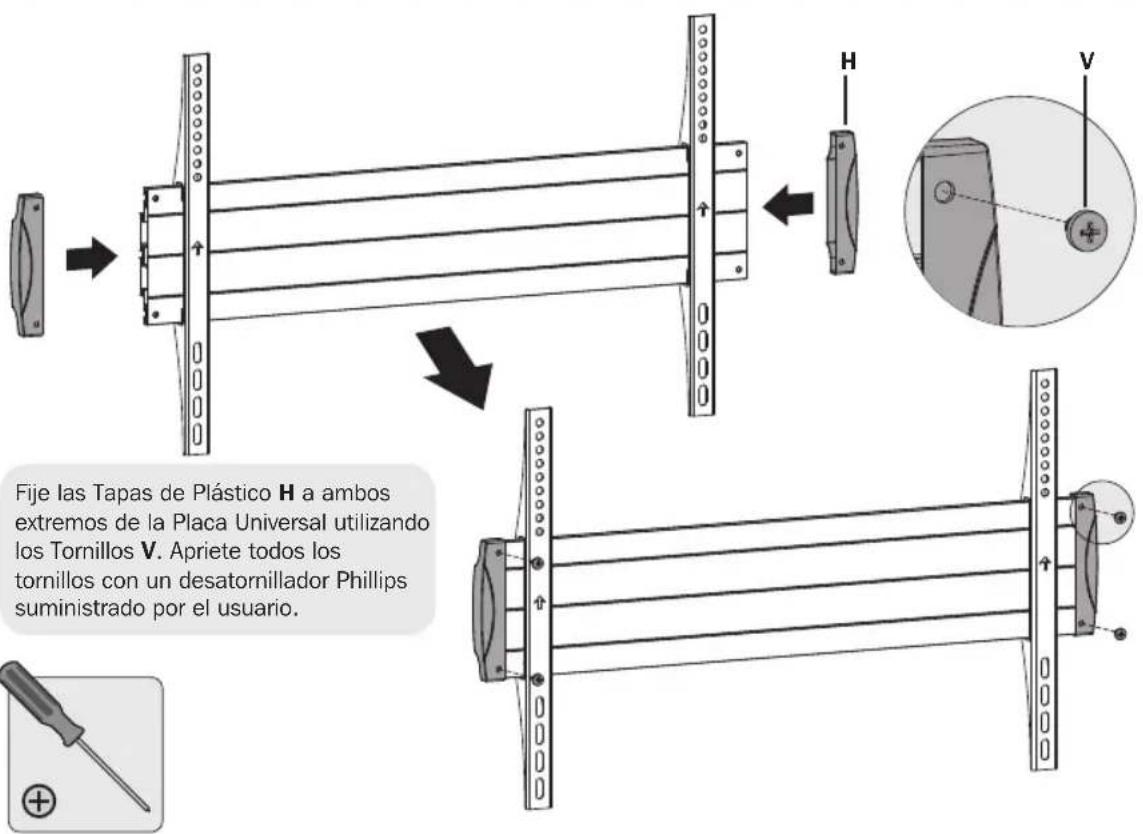

4. Instalación de los Soportes Adaptadores

4.1 Para Pantallas de Respaldo Plano

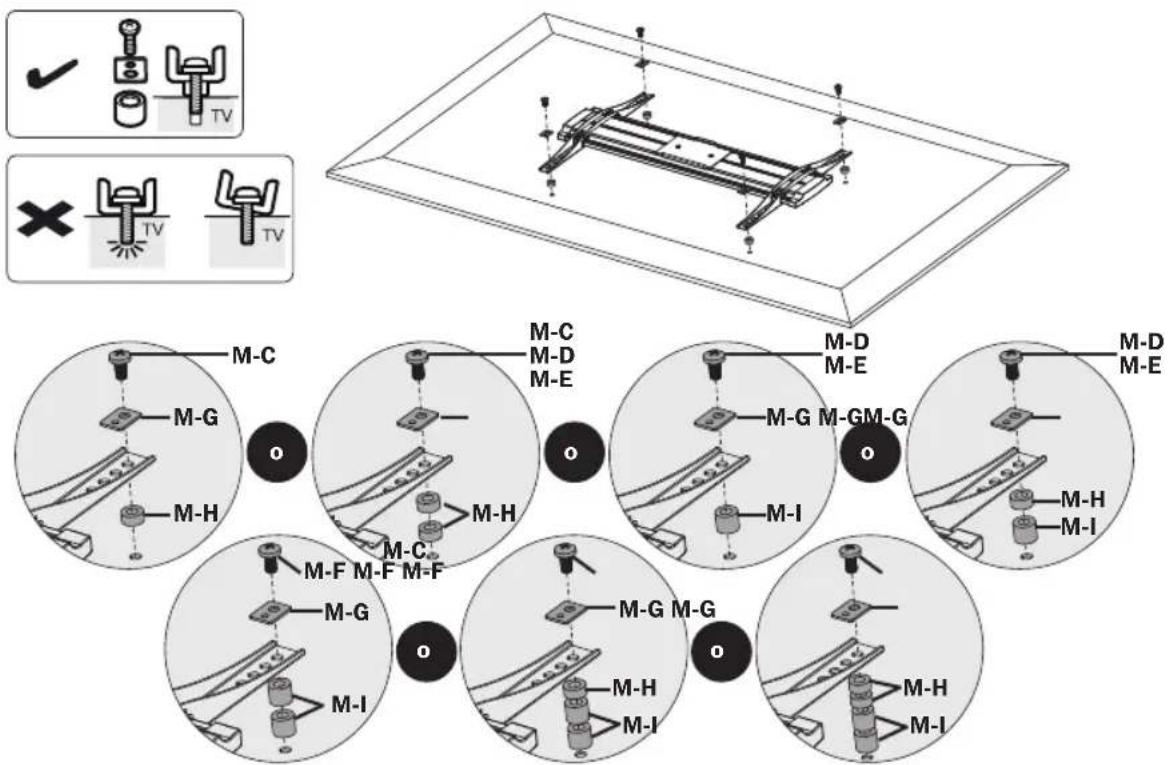

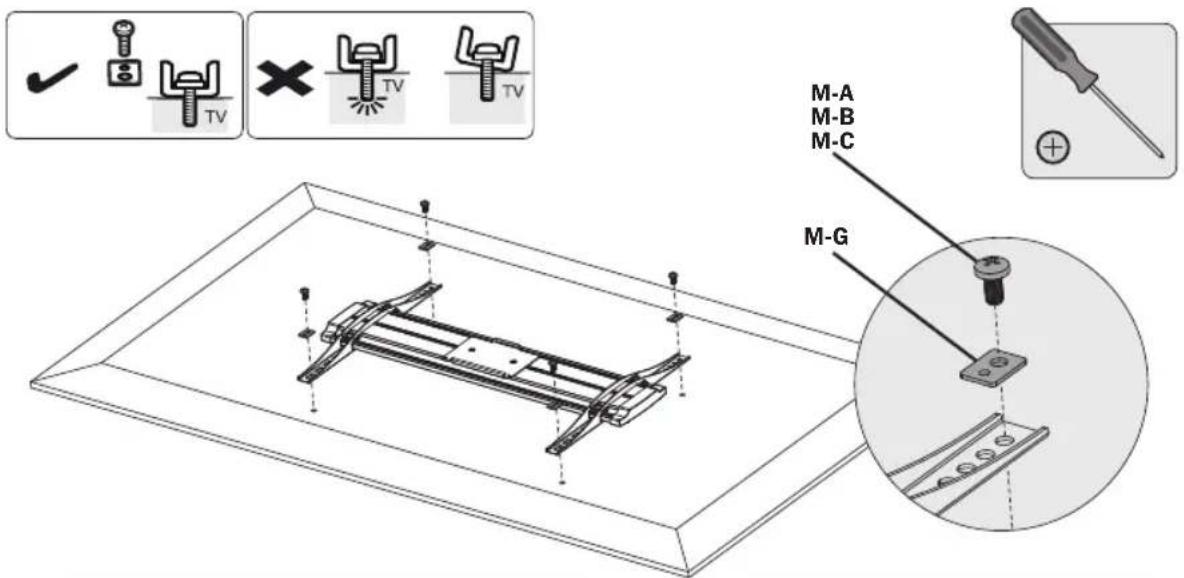

Nota: Elija los Tornillos, Arandelas y Espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla. Atornille los Soportes del Adaptador a la pantalla.

PRECAUCIÓN: Apriete todos los tornillos pero no en exceso.

4.2 Para Pantallas con Parte Posterior Ahuecado o para Acceder a Entradas de Audio y Video

Nota: Elija los Tornillos, Arandelas y Espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla. Atomille los Soportes del Adaptador a la pantalla.

PRECAUCIÓN: Apriete todos los tornillos pero no en exceso.

1. Colocación de la Pantalla en la Placa de Soporte

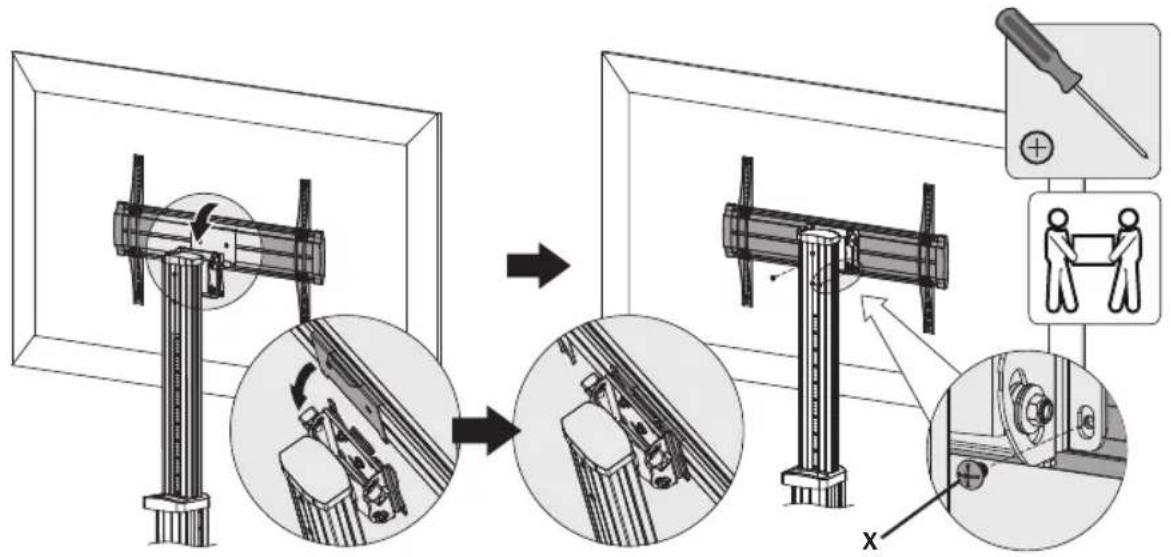

Enganche la Placa Universal en la Placa de Soporte.
Asegure apretando los tornillos X con un desatornillador Phillips suministrado por el usuario.

PRECAUCIÓN: Asegúrese de que la pantalla esté instalada correctamente y que los tornillos estén apretados con seguridad antes de soltar la pantalla.

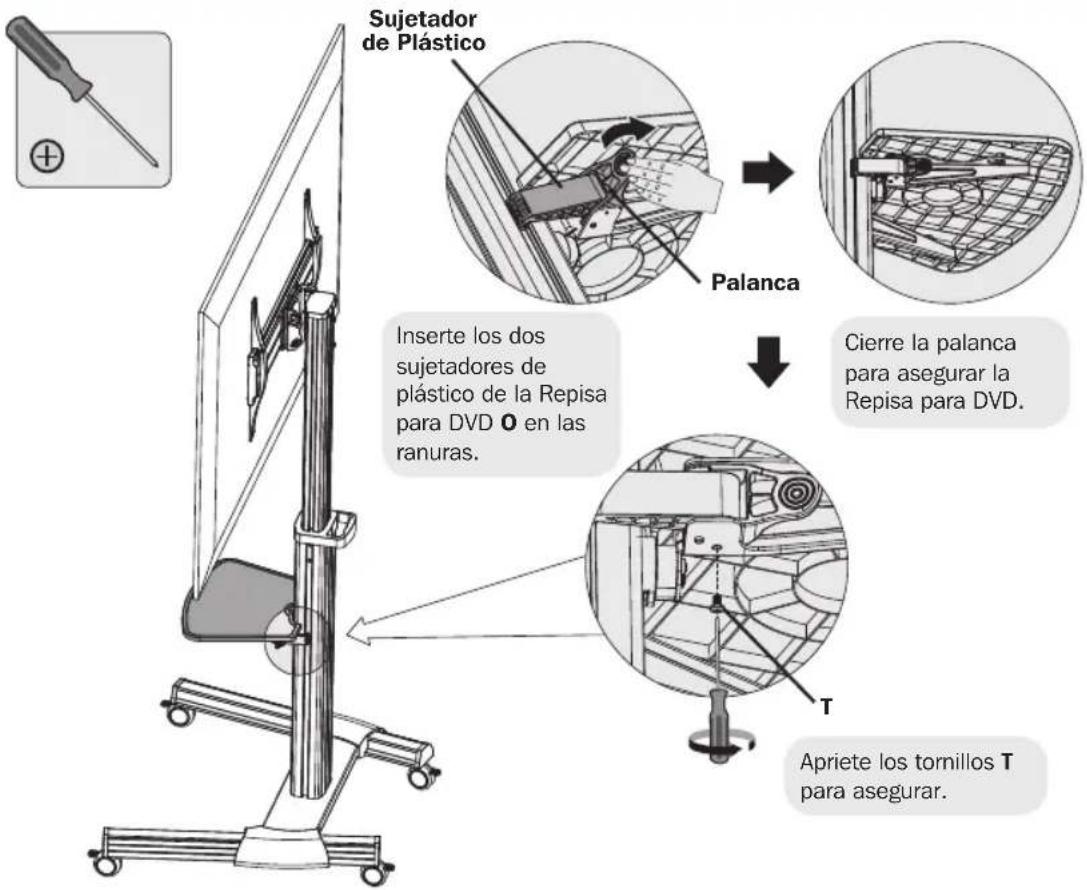

1. Instalación de la Repisa para DVD

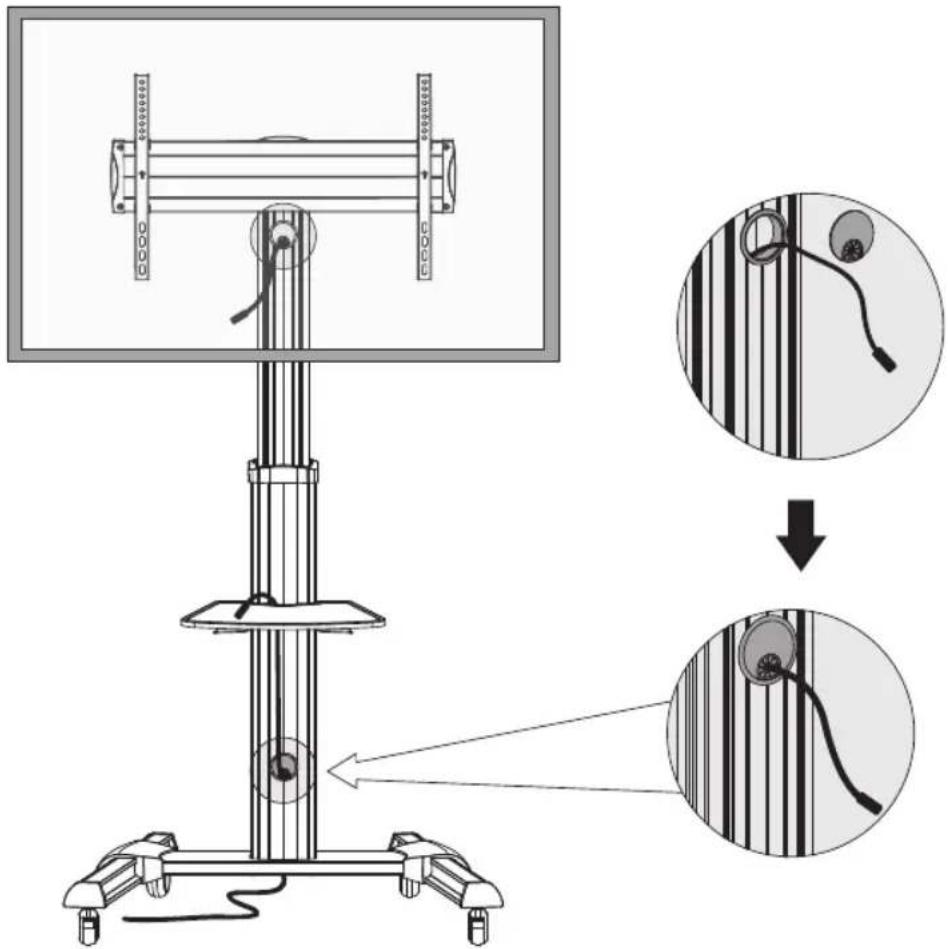

1. Administración del Cableado


1. Instalación de la Repisa para Cámara


9. Instalación de la Placa de Conexión

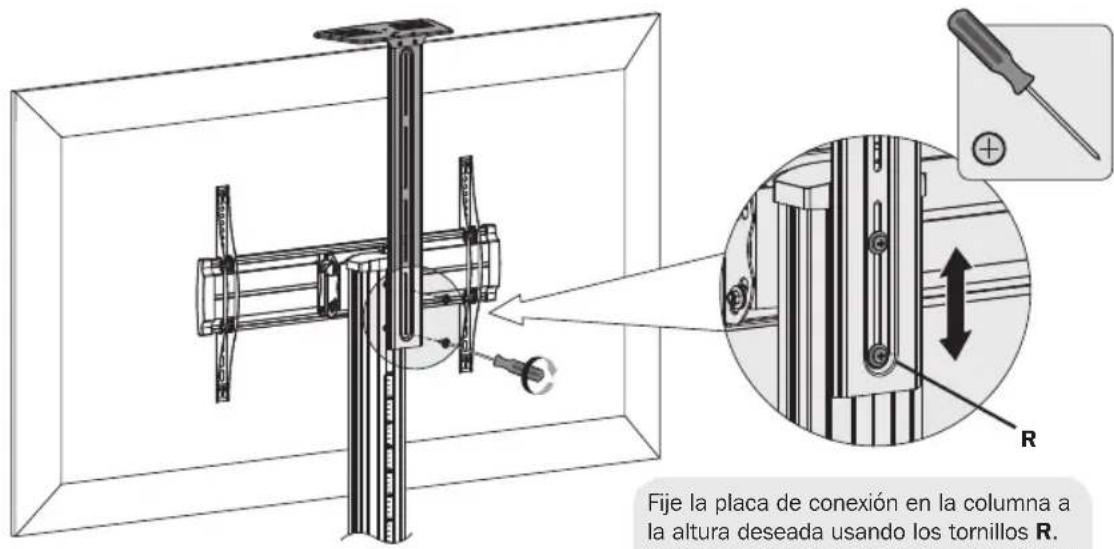

Fije la placa de conexión en la columna a la altura deseada usando los tornillos R. Apriete los tornillos con un desatormillador Phillips suministrado por el usuario.

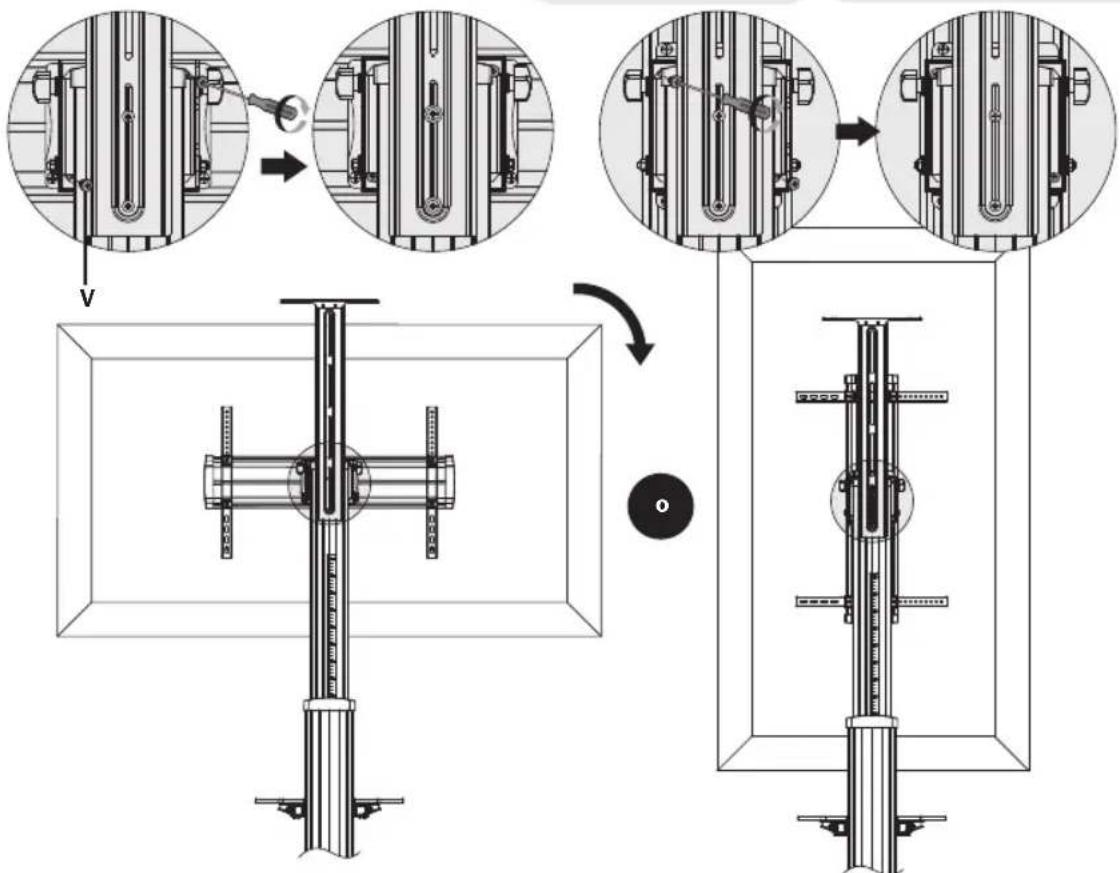

10. Orientación de Pantalla

Para asegurar la pantalla, instale diagonalmente al menos dos tornillos V.

Retire los dos tornillos para girar la pantalla 90° en el sentido de las manecillas del reloj.

Para asegurar la pantalla, reapriete los tornillos retirados en la posición diferente de los orificios.

Para Visualización Horizontal
Para Visualización Vertical

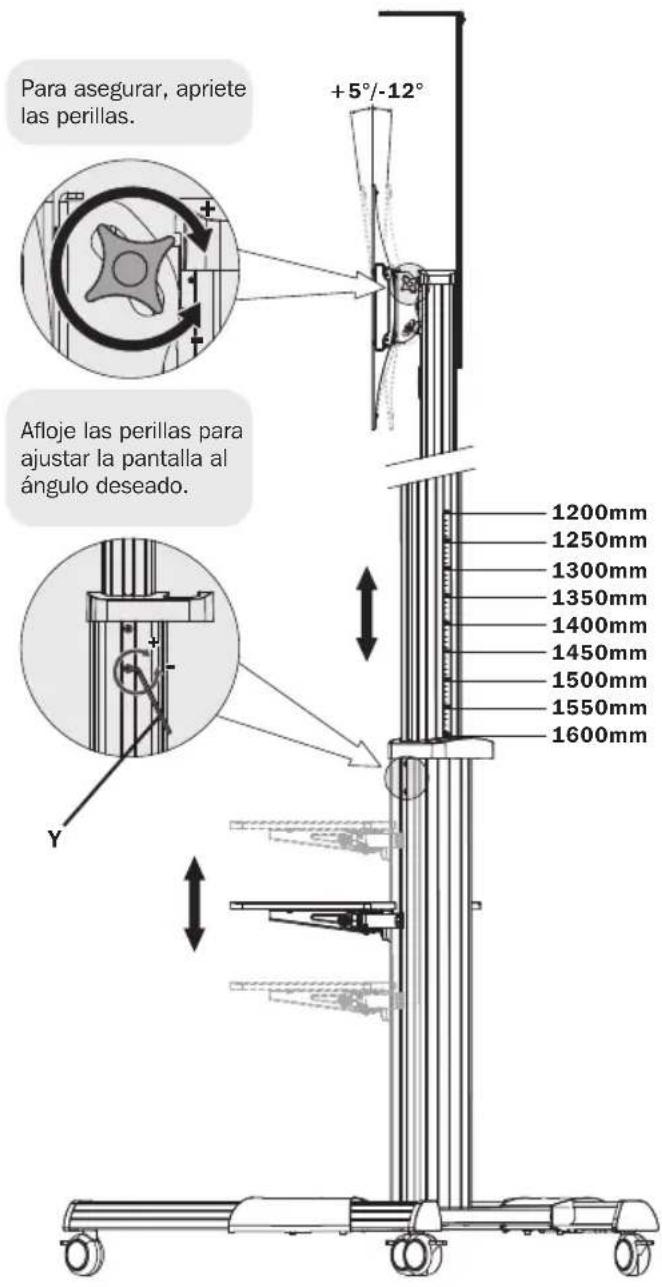

11. Ajuste

Altura al centro de la pantalla medida desde el piso.

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Para cualquier pregunta adicional, visite www.tripplite.com/support.
