Produkttyp	Mobiler Ständer für Flachbildschirm
Marke	Tripp Lite
Modell	DMCS3270XP
Verwendung	Nur für Innenräume
Material	Stahl, Kunststoff
VESA-Kompatibilität	200x200 mm bis 600x400 mm
Tragfähigkeit	45 kg (geschätzt)
Verstellbare Höhe	Ja, von 1200 bis 1600 mm (Bildschirmmitte)
Neigung	+5° / -12°
Drehung (Pivot)	90° (Quer-/Hochformat)
Anzahl Rollen	4
DVD-Ablage enthalten	Ja
Kamera-Ablage enthalten	Ja
Kabelmanagement	Ja, integriert
Garantie	5 Jahre eingeschränkt

Häufig gestellte Fragen - DMCS3270XP Tripp Lite

Wie montiere ich die Basis des Ständers?

Setzen Sie das rechte Bein (C) in die mittlere Basis (A) ein und befestigen Sie es mit den Schrauben (Q) und dem Inbusschlüssel (Y). Wiederholen Sie den Vorgang für das linke Bein (B). Justieren Sie die Rollen mit dem Schlüssel (Z) für die Feineinstellung.

Wie stelle ich die Höhe des Ständers ein?

Halten Sie die innere Säule (J) und lösen Sie die Einstellschrauben. Stellen Sie die gewünschte Höhe ein (1200 bis 1600 mm Bildschirmmitte) und ziehen Sie dann alle Schrauben wieder fest.

Welche Bildschirmtypen sind kompatibel?

Der Ständer akzeptiert Bildschirme mit VESA-Lochmustern von 200x200 mm bis 600x400 mm. Er kann Flachbildschirme oder solche mit eingelassenem Rücken tragen.

Wie befestige ich den Bildschirm am Ständer?

Befestigen Sie zuerst die Adapterhalterungen (I) mit den passenden Schrauben (M5, M6 oder M8 je nach Bedarf) am Bildschirm. Hängen Sie die Universalplatte (G) an die Trägerplatte (F) und ziehen Sie die Schrauben (X) fest.

Wie richte ich den Bildschirm im Hochformat aus?

Entfernen Sie zwei diagonale Schrauben an der Trägerplatte, drehen Sie den Bildschirm um 90° im Uhrzeigersinn und schrauben Sie ihn dann in die neuen Löcher, um ihn zu fixieren.

Wie installiere ich die DVD-Ablage?

Stecken Sie die beiden Kunststoffhalterungen in die dafür vorgesehenen Schlitze an der Säule. Schließen Sie den Hebel, um die Ablage zu verriegeln, und ziehen Sie die Schrauben (T) fest, um sie sicher zu fixieren.

Wie stelle ich die Neigung des Bildschirms ein?

Lösen Sie die Knöpfe auf der Rückseite der Trägerplatte, stellen Sie den Bildschirm auf den gewünschten Winkel ein (+5° bis -12°) und ziehen Sie die Knöpfe wieder fest.

Wie reinige und pflege ich den Ständer?

Überprüfen Sie alle drei Monate, ob alle Schrauben fest sitzen und der Ständer stabil ist. Reinigen Sie ihn mit einem weichen, trockenen Tuch. Vermeiden Sie Scheuermittel.

Wo finde ich Ersatzteile?

Bei fehlenden oder defekten Teilen besuchen Sie www.tripplite.com/support für Hilfe und um Ersatzteile zu bestellen.

Welche Garantie hat dieses Produkt?

Tripp Lite bietet eine eingeschränkte 5-Jahres-Garantie auf Material- und Verarbeitungsfehler ab Kaufdatum. Sie deckt keine normale Abnutzung oder Schäden durch unsachgemäße Verwendung ab.

BEDIENUNGSANLEITUNG DMCS3270XP Tripp Lite

Mobiler Flachbildschirm- Bodenständer

Modell: DMCS3270XP

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200 x 200/300 x 300 400 x 200/400 x 400 600 x 400

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.
• Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

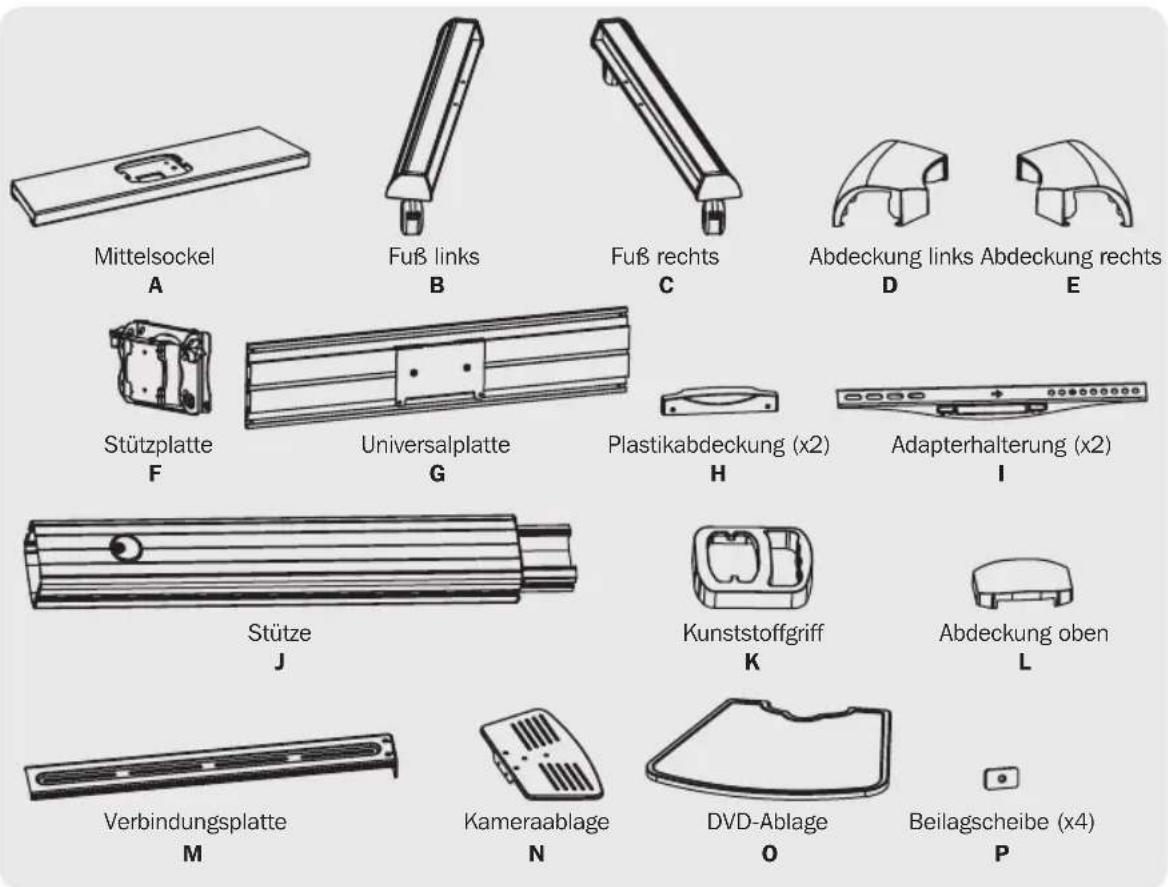

Komponentenliste

WICHTIG:

Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.

Paket M

M5 x 14 Schraube (x4M6 x 14 Schraube (x4M8 x 20 Schraube (x4M6 x 30 Schraube (x4M8 x 30 Schraube (x4)

M-A

M-B

M-C

M-D

M-E

M8 x 50 Schraube (x4) Beilagscheibe (x4) Kleiner Abstandhalter (x8) Großer Abstandhalter (x8)

M-F

M-G

Kleiner Abstandhalter (x8)
M-H

Großer Abstandhalter (x8)
M-I

Paket P

M6 x 16 Schraube (x8) M6 x 25 Schraube (x3) M4 x 6 Schraube (x3) M4 x 6 Schraube (x4) M6 x 14 Schraube (x2)

Q

R

Schraube (x3)

T

U

M6 x 8 Schraube (x6)M8 x 25 Schraube (x4) M5 x 8 Schraube (x2)

V

W

X

Inbusschlüssel
Y

Steckschlüssel
Z

1) Stecken Sie den rechten Fuß C in den Mittelsockel A. Richten Sie die Löcher im rechten Fuß an den Löchern im Mittelsockel aus. Ziehen Sie die Schrauben Q mit dem Inbusschlüssel fest Y. Wiederholen Sie diesen Schritt für den linken Fuß B.
2) Die Rollen lassen sich zur Feinabstimmung unabhängig voneinander justieren. Drehen Sie die Mutter mit dem Steckschlüssel Z, um den Mittelsockel nach oben oder unten zu bewegen.

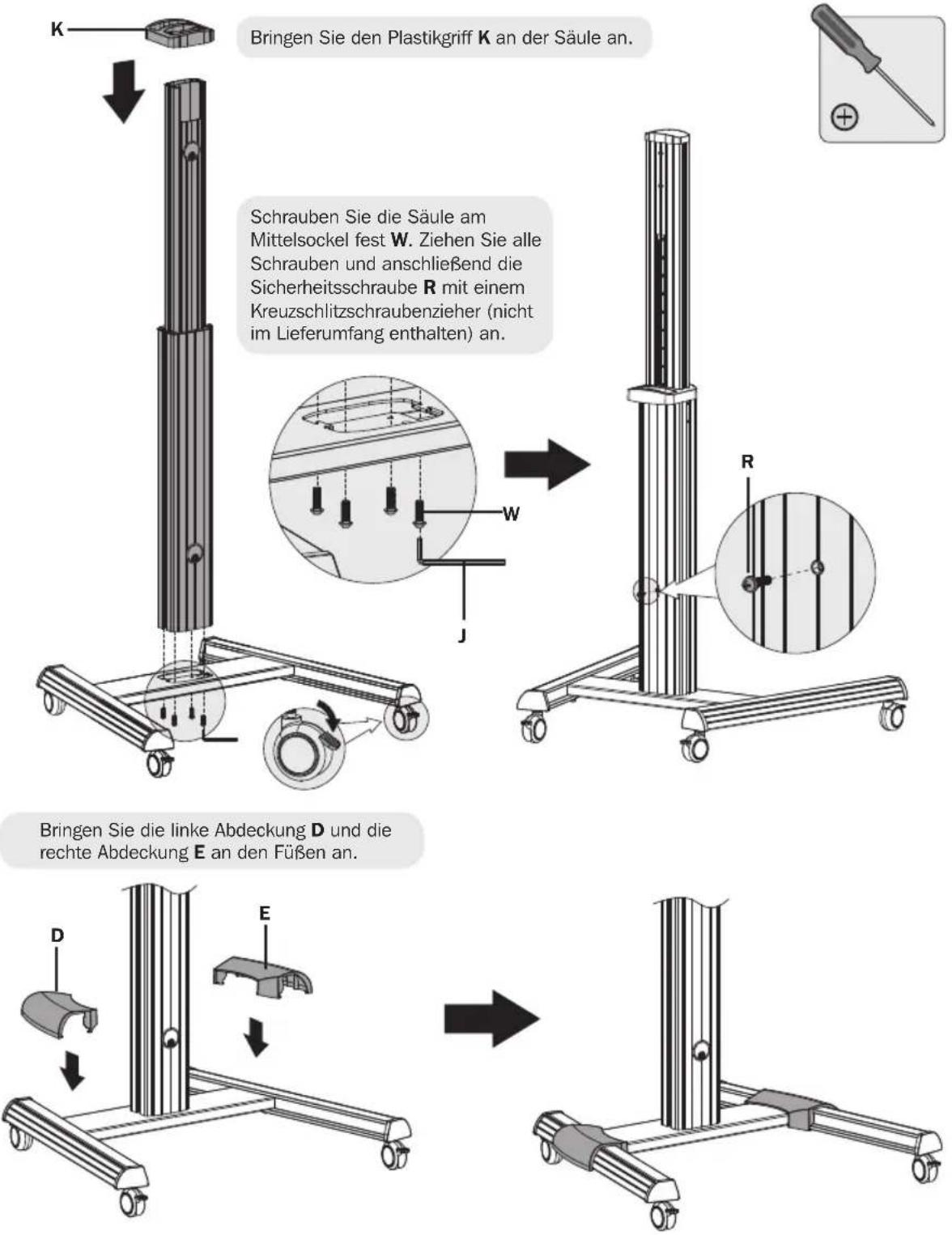

2. Befestigung der Säule an der Basis

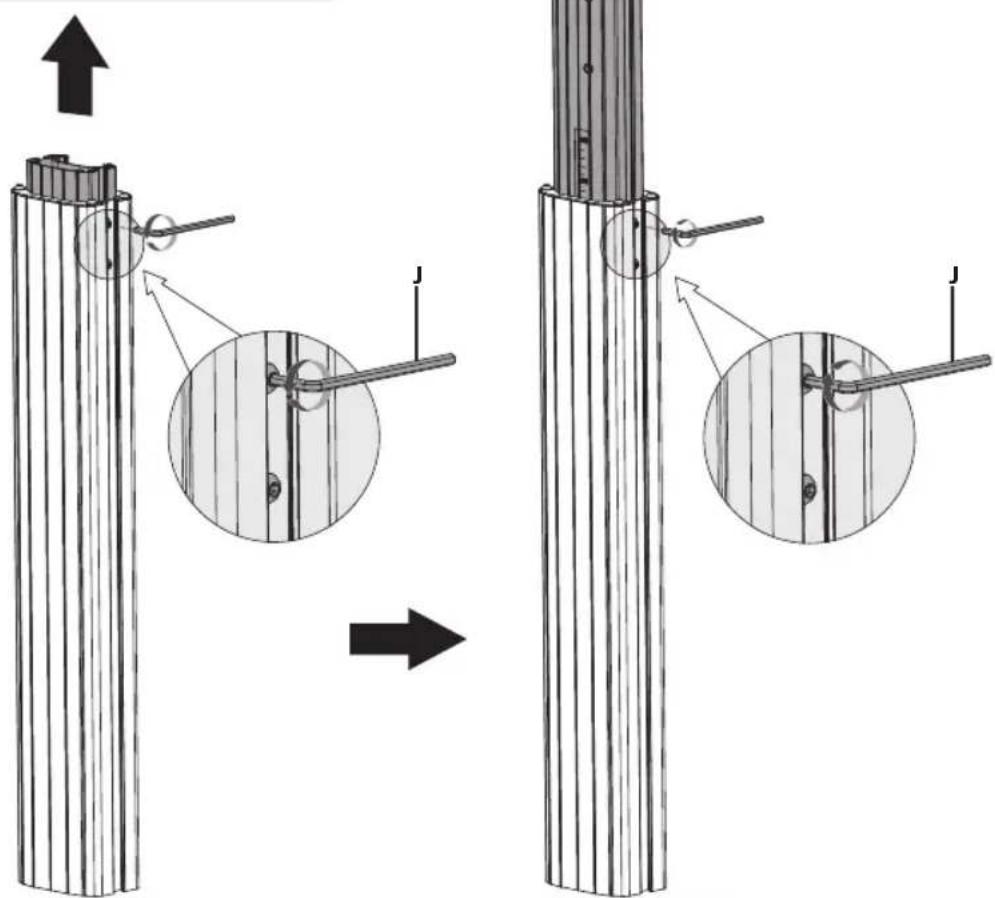

ACHTUNG: Halten Sie die innere Säule fest, wenn Sie die Schrauben lösen, um die Höhe zu verstellen.

Bringen Sie die innere Säule J auf die gewünschte Höhe und ziehen Sie alle Schrauben fest.

2. Befestigung der Säule an der Basis

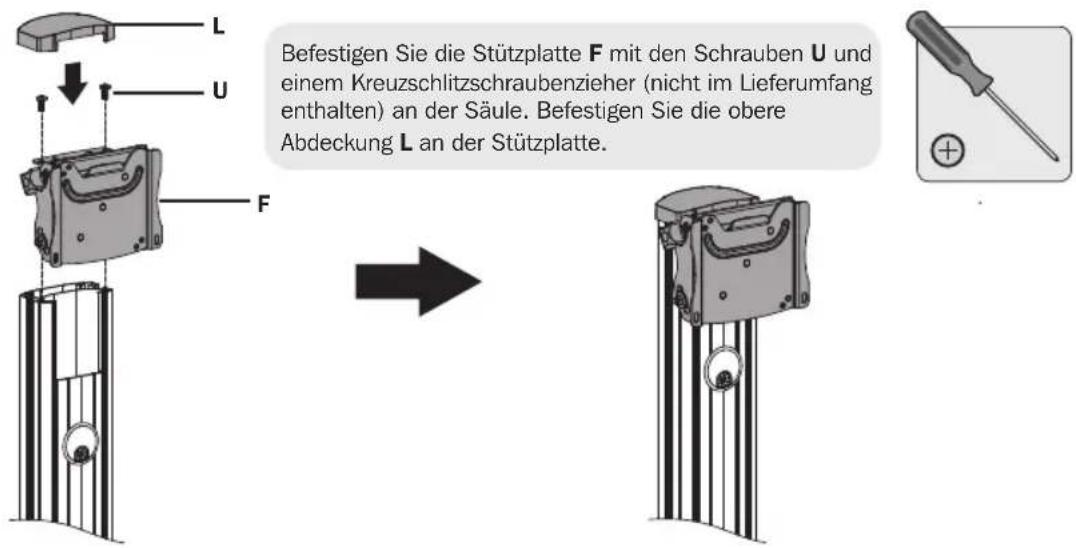

3. Installation der Stützplatte

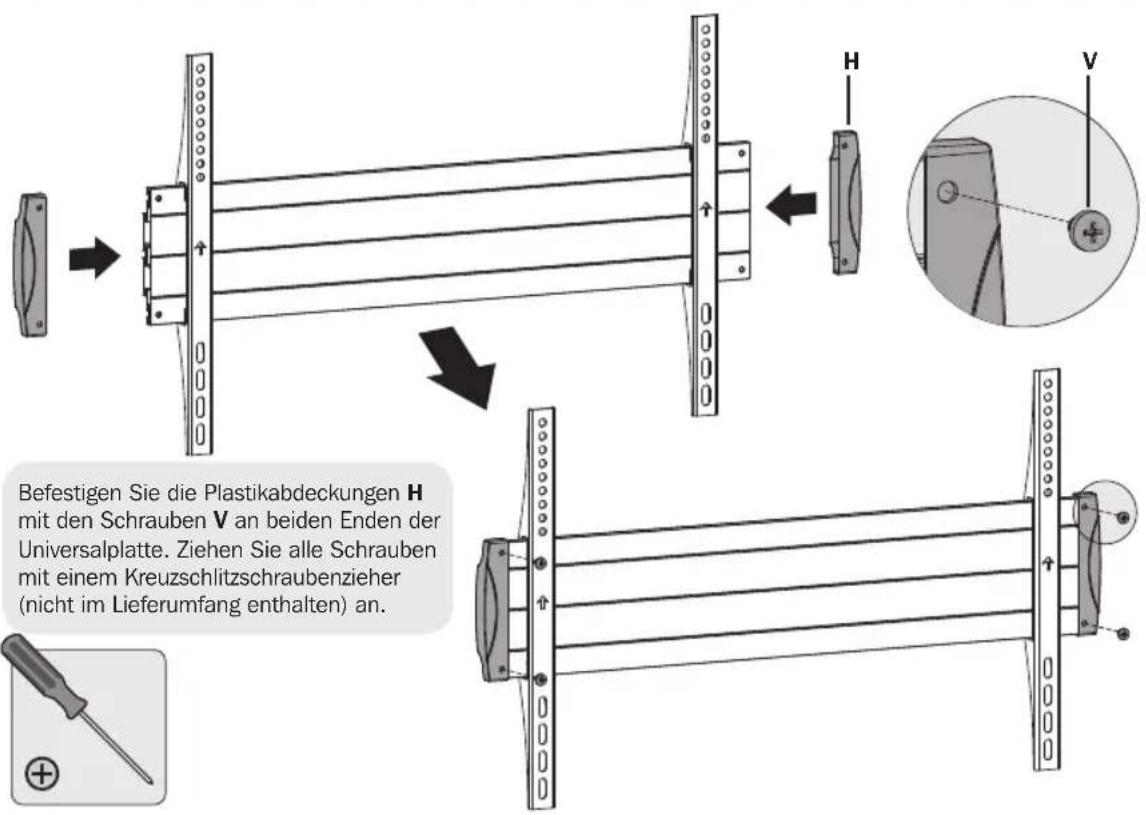

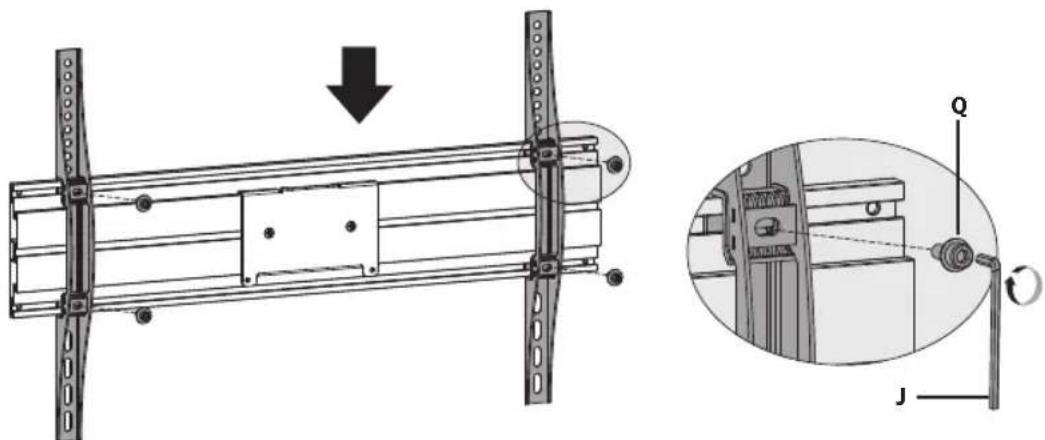

4. Installation der Adapterhalterungen

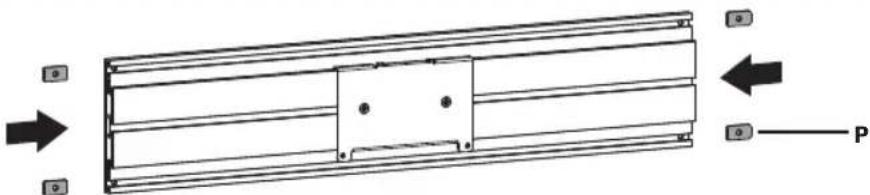

Schieben Sie die Beilagscheiben P an den Plattenschienen in die Rückseite der Universalplatte G.

Führen Sie die Adapterhalterungen I in die Universalplatte ein. Richten Sie die Löcher in den Adapterhalterungen an den Löchern in den Beilagscheiben aus. Setzen Sie die Schrauben ein Q, aber ziehen Sie sie noch nicht fest.

1. Installation der Adapterhalterungen

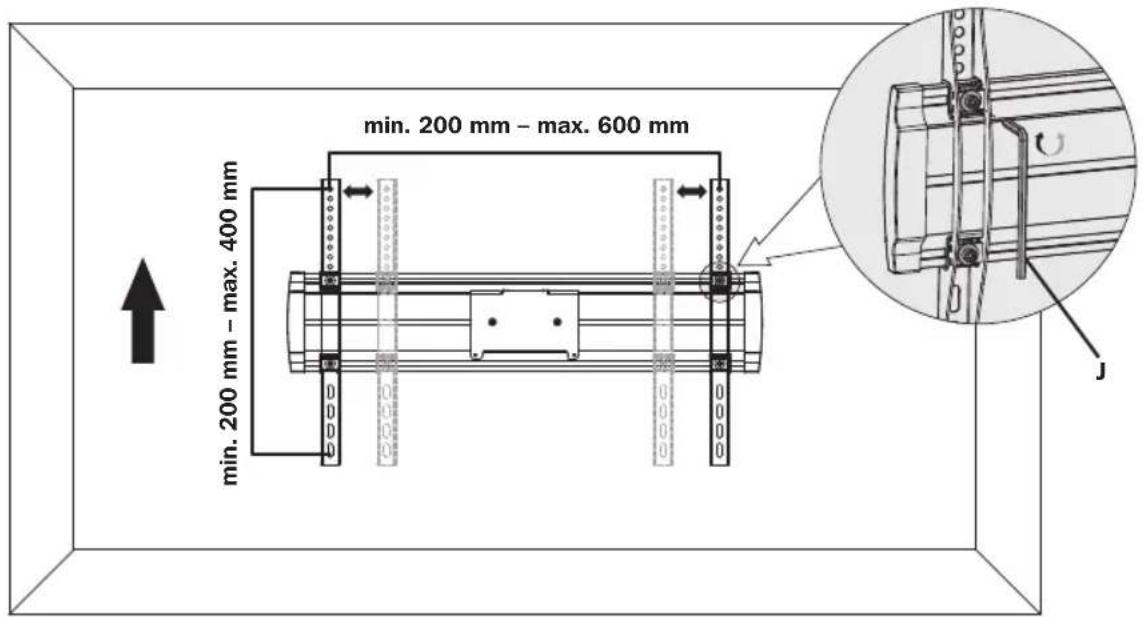

Stellen Sie die Adapterhalterungen so ein, dass sie in das VESA-Lochmuster Ihres Bildschirms passen. Ziehen Sie alle Schrauben an.
HINWEIS: Überprüfen Sie, ob alle Löcher richtig ausgerichtet sind.

4. Installation der Adapterhalterungen

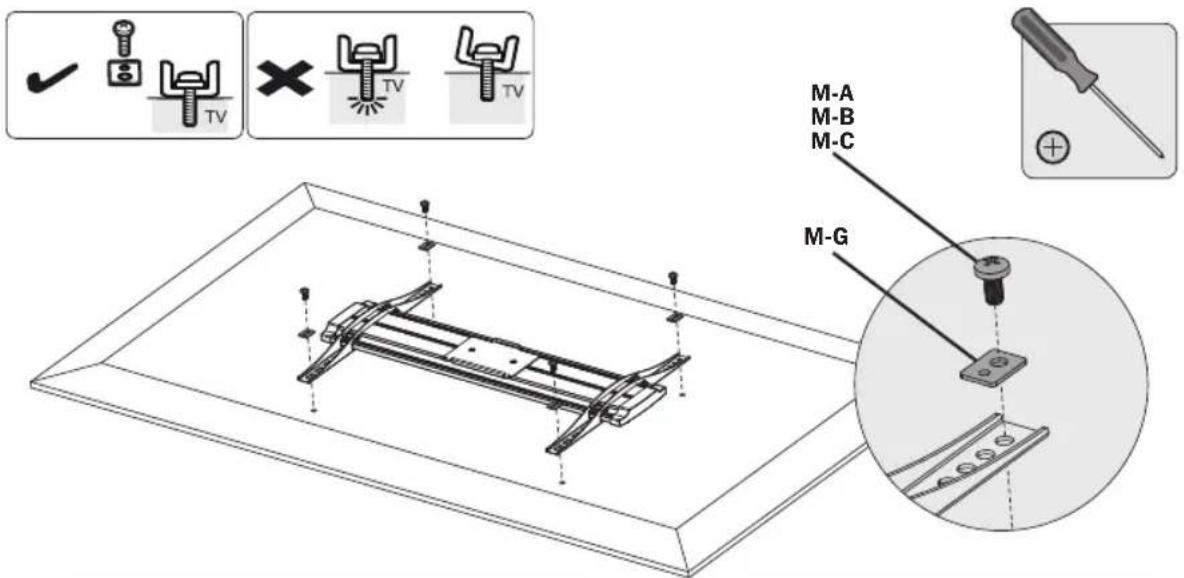

4.1 Für Bildschirme mit glatter Rückseite

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich). Schrauben Sie die Adapterhalterungen am Bildschirm fest.

ACHTUNG: Ziehen Sie die Schrauben fest, aber nicht zu fest an.

4.2 Für Bildschirme mit vertiefter Rückseite oder Zugriff auf A/V-Eingänge

Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich). Schrauben Sie die Adapterhalterungen am Bildschirm fest.

ACHTUNG: Ziehen Sie die Schrauben fest, aber nicht zu fest an.

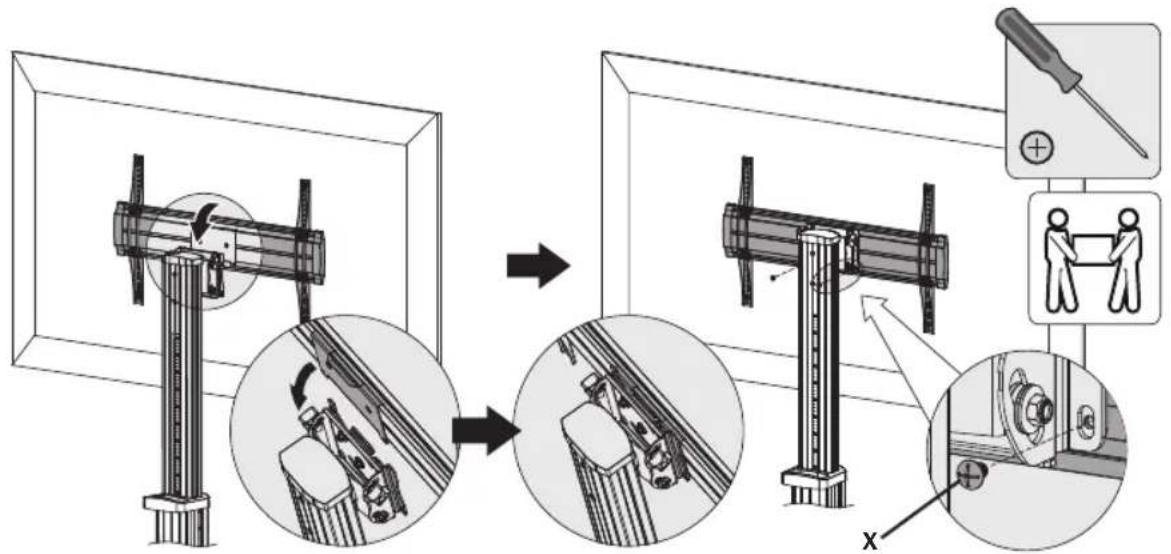

5. Einhängen des Bildschirms in die Stützplatte

Hängen Sie die Universalplatte an die Stützplatte.
Ziehen Sie die Schrauben X mit einem Kreuzschlitzschraubenzieher (nicht im Lieferumfang enthalten) an, um sie zu fixieren.

ACHTUNG: Vergewissern Sie sich, dass der Bildschirm richtig montiert ist und die Schrauben sicher festgezogen sind, bevor Sie den Bildschirm loslassen.

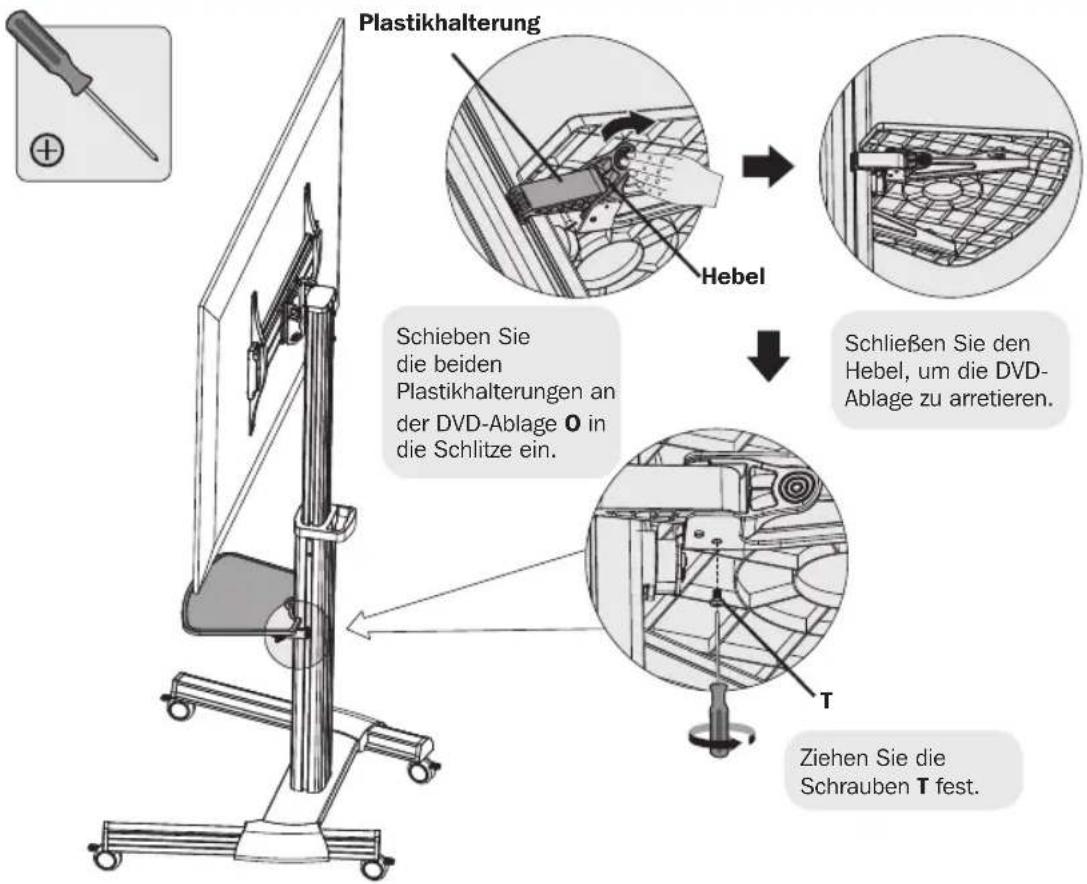

6. Montage der DVD-Ablage

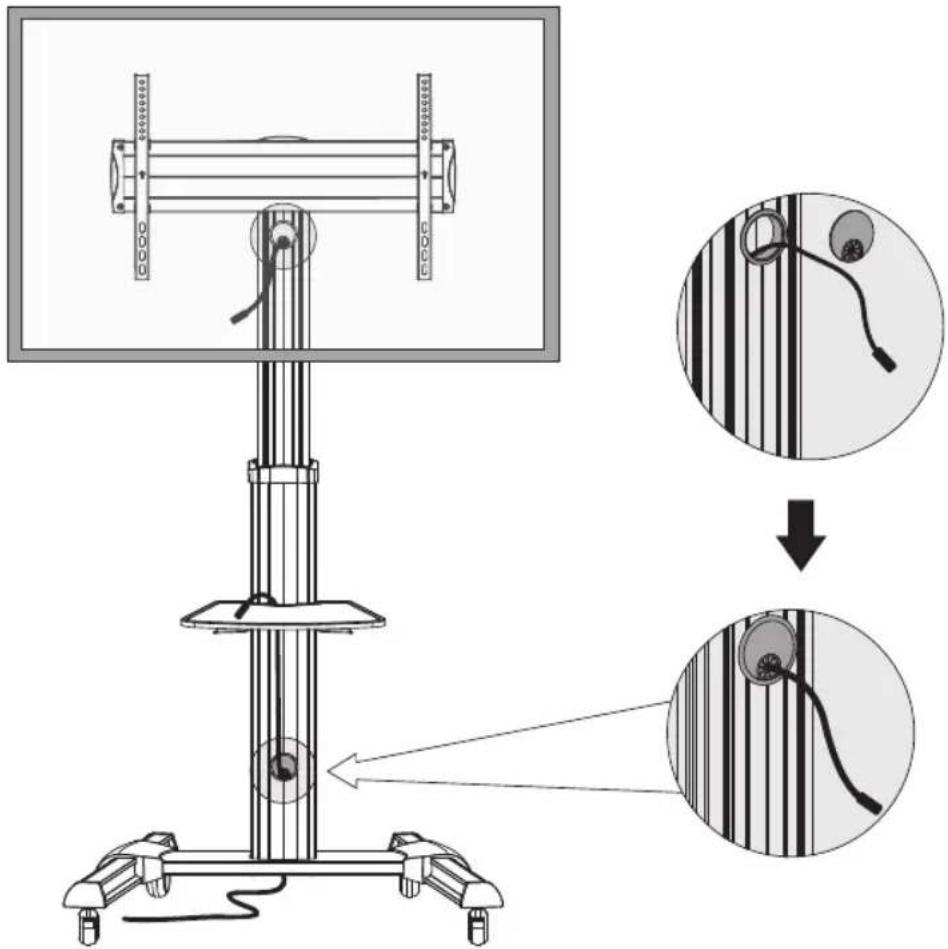

7. Kabelführung

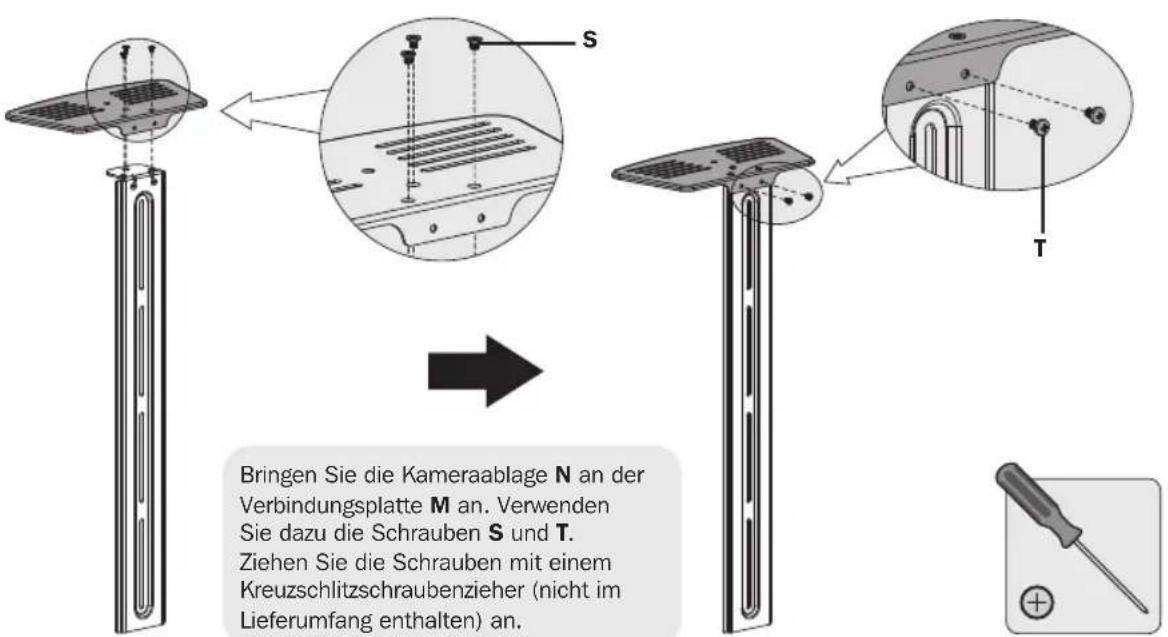

8. Montage der Kameraablage

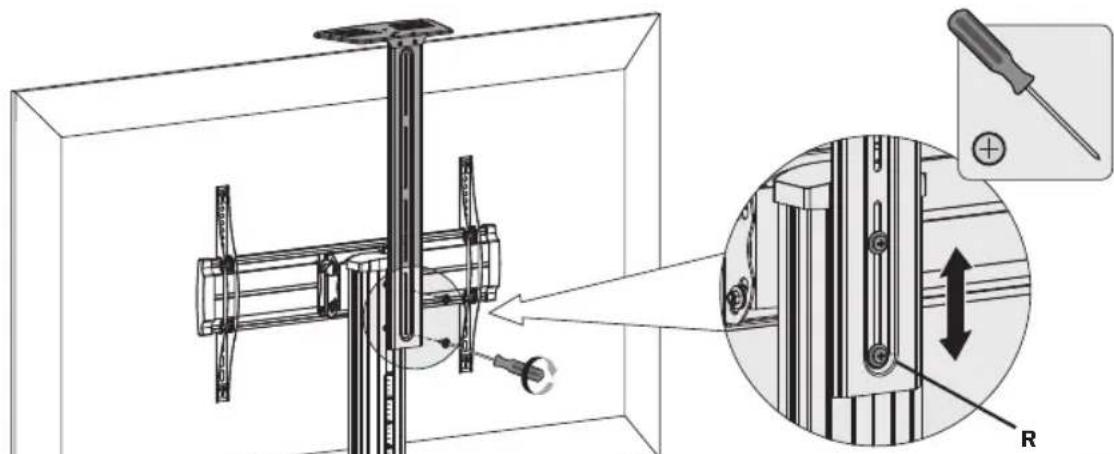

9. Installation der Verbindungsplatte

Befestigen Sie die Verbindungsplatte in der gewünschten Höhe an der Säule. Verwenden Sie dazu die Schrauben R. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubenzieher (nicht im Lieferumfang enthalten) an.

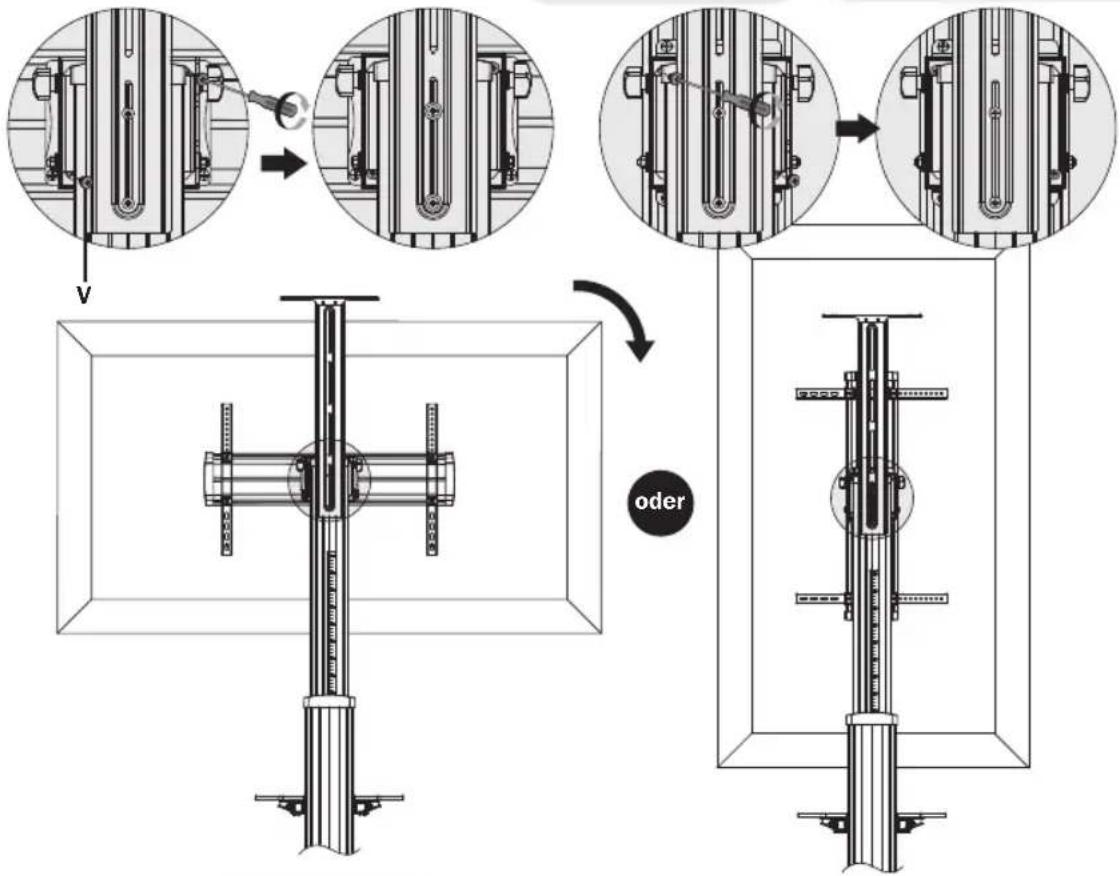

10. Ausrichtung des Bildschirms

Bringen Sie mindestens zwei Schrauben V diagonal an, um den Bildschirm zu sichern.

Entfernen Sie die beiden Schrauben und drehen Sie den Bildschirm um 90° im Uhrzeigersinn.

Ziehen Sie die Schrauben in der neuen Position der Löcher erneut fest, um den Bildschirm zu fixieren.

Für Querformat
Für Hochformat

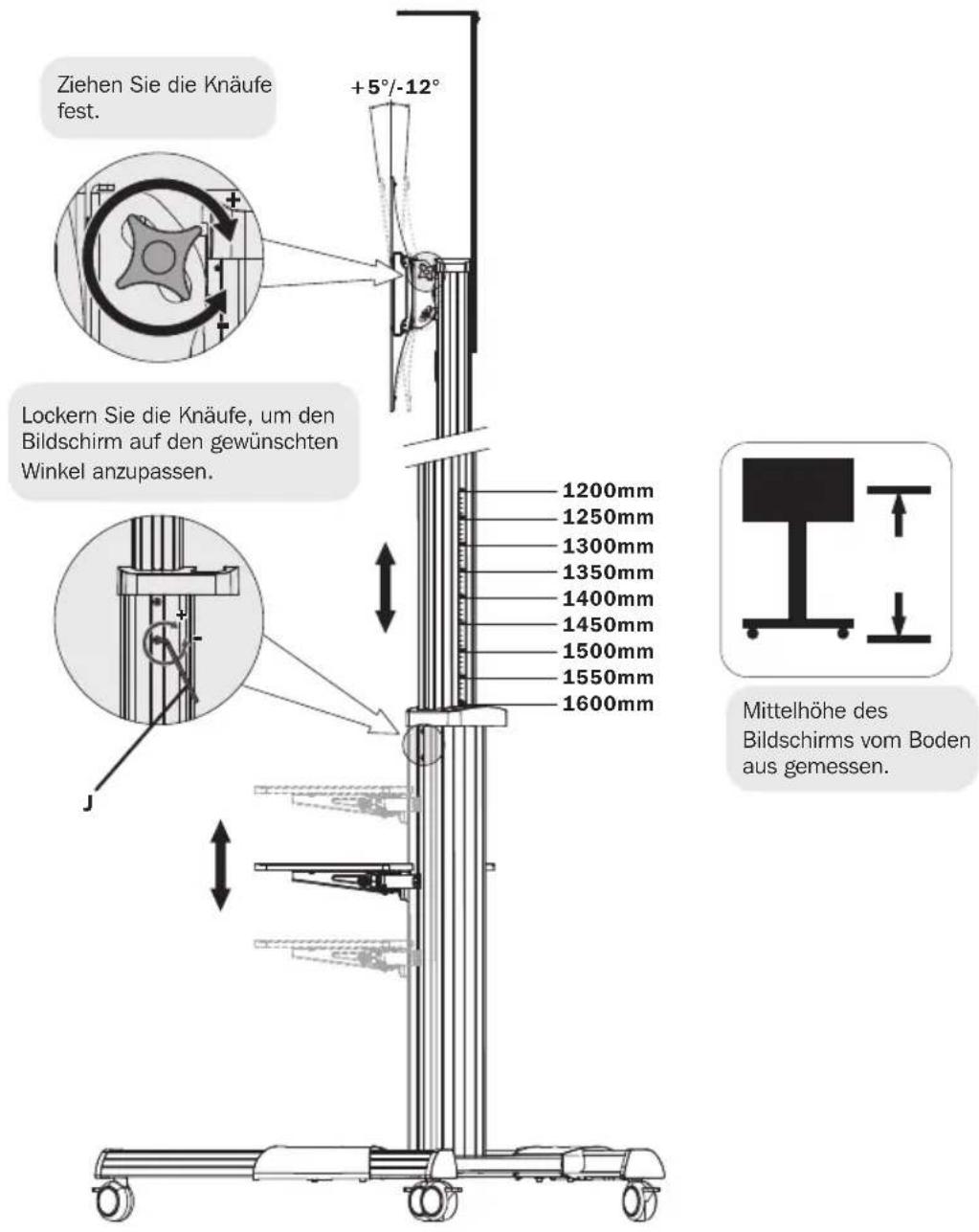

11. Einstellung

Mittelhöhe des Bildschirms vom Boden aus gemessen.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.
• Weitere Informationen erhalten Sie auf www.tripplite.com/support.
