MODE D'EMPLOI DMCS60100XX Tripp Lite
Manuel de l'utilisateur

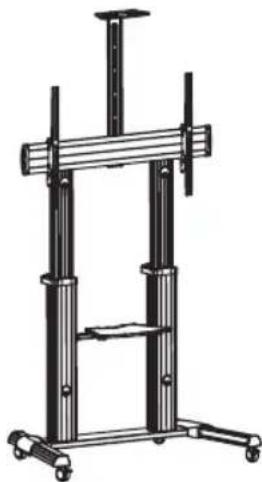

Support au sol pour écran plat mobile robuste
Modèle : DMCS60100XX

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.
REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'assemblage et l'installation.

AVERTISSEMENT
- Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter www.tripplite.com/support.
- Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
- Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.
- S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
- Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
- Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.
- Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.
Garantie
Garantie limitée de 5 ans
Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LE LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

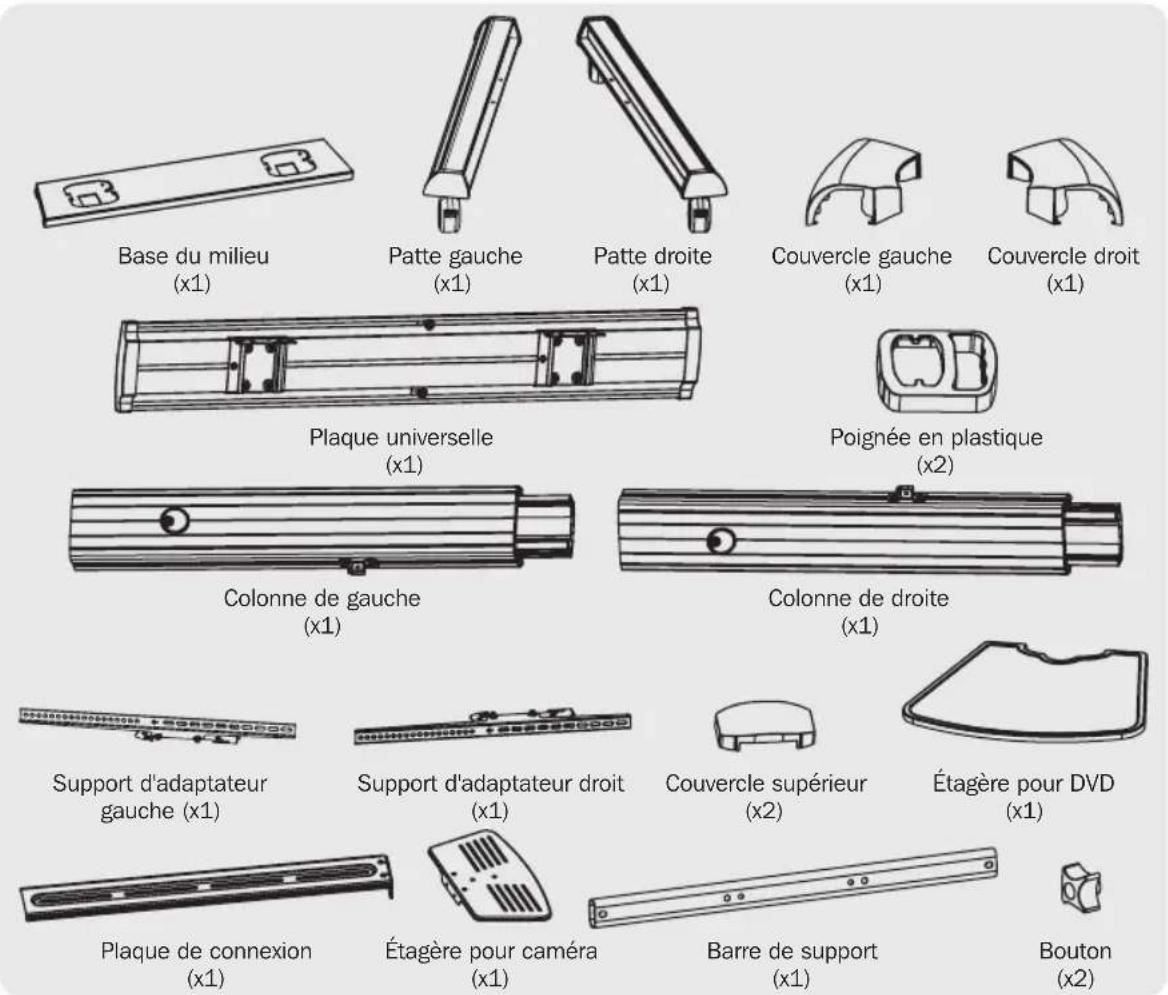

Liste de vérification des composants
IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.tripplite.com/support pour obtenir de l'aide.

Emballage P

Tête ronde Philips M6x25 (x2)

M6x16 (x4)

M4x6 (x3)

M4x6 (x2) Tête creuse hexagonale
M6x25 (x2)

M6x25 (x2)

M6x14 (x6) M8x25 (x8)

Tête ronde hexagonale M6x25 (x2)


Clé hexagonale (x1)

Clé (x1)
Emballage M

M5 x 14 (x4) M8 x 50 (x4) x 14 (x4)


M6 x 30 (x4)

M8 x 30 (x4)


Rondelle (x4) Petite

entretoise (x8)

Grande
entretoise (x8)

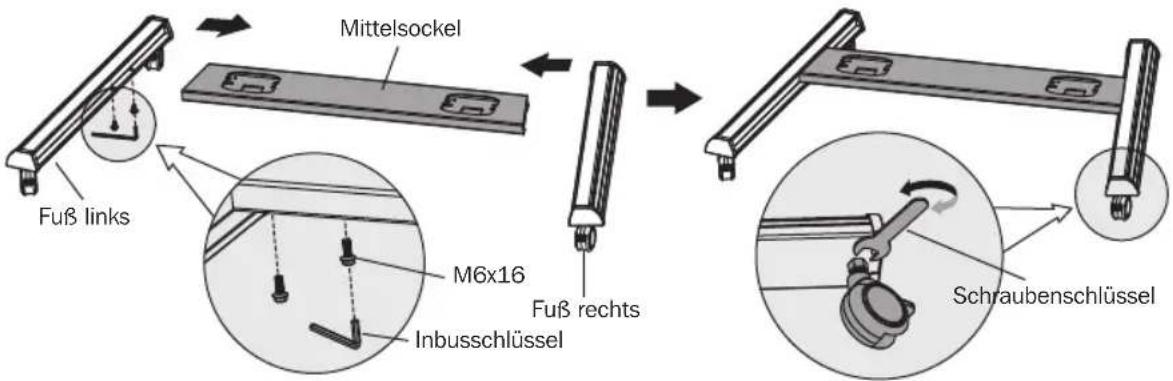

1. Assemblage de la base
- Chaque roulette peut être ajustée indépendamment pour le réglage fin. Tourner légèrement l'écrou pour lever ou abaisser la base.

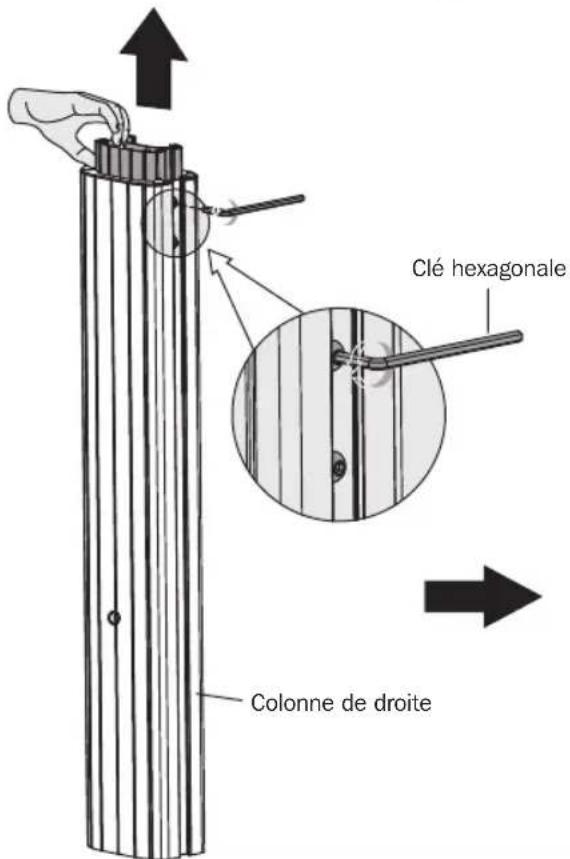

2. Réglage de la hauteur de la colonne

MISE EN GARDE : Tenir la colonne intérieure tout en desserrant les vis pour régler la hauteur.


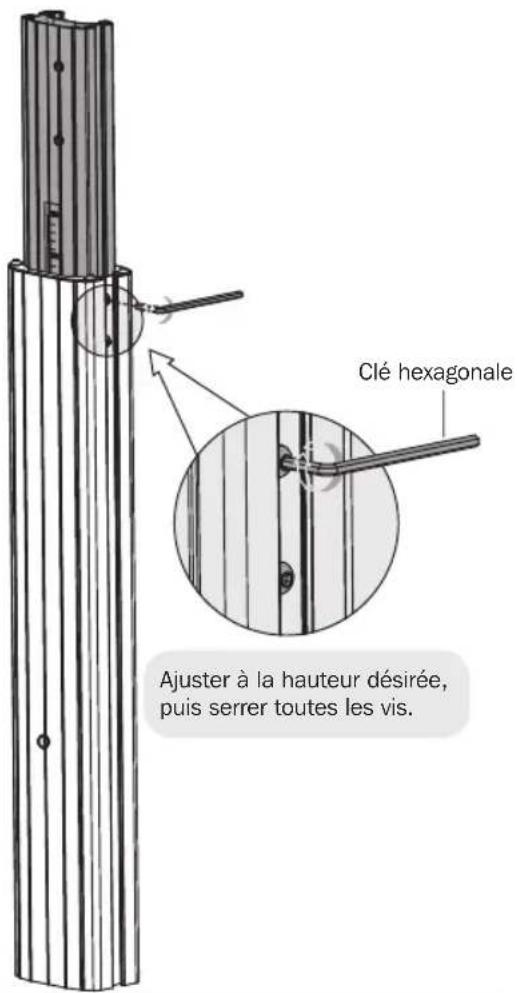

Clé hexagonale Ajuster à la hauteur désirée, puis serrer toutes les vis.Répéter cette étape pour la colonne gauche.
Remarque : S'assurer que les deux colonnes se trouvent à la même hauteur en utilisant l'indicateur de hauteur comme guide.

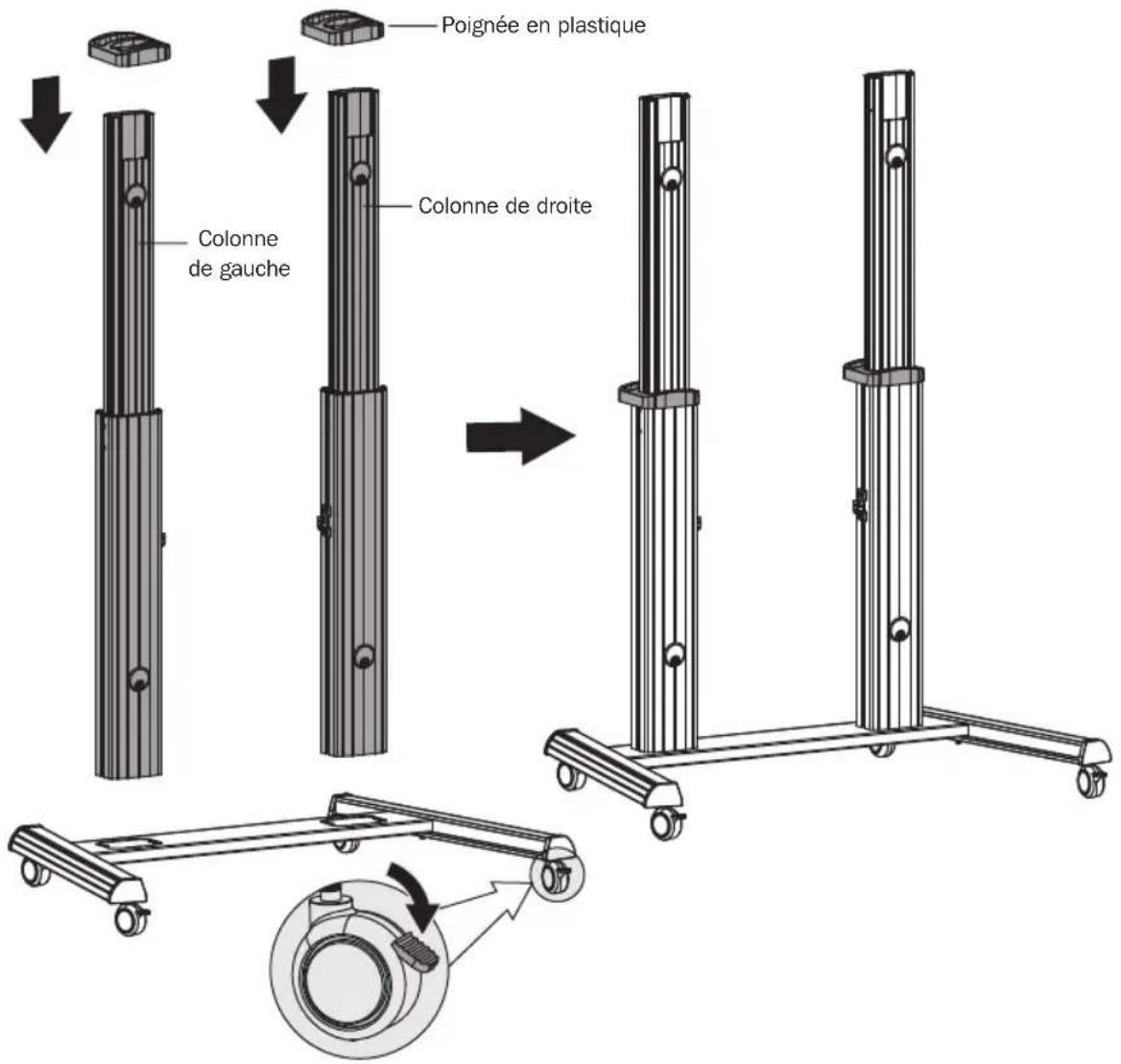

3. Fixer les colonnes à la base.

Pendant cette étape, les colonnes ne sont pas fixées à la base avec des vis.
Prendre garde de ne pas renverser les colonnes.


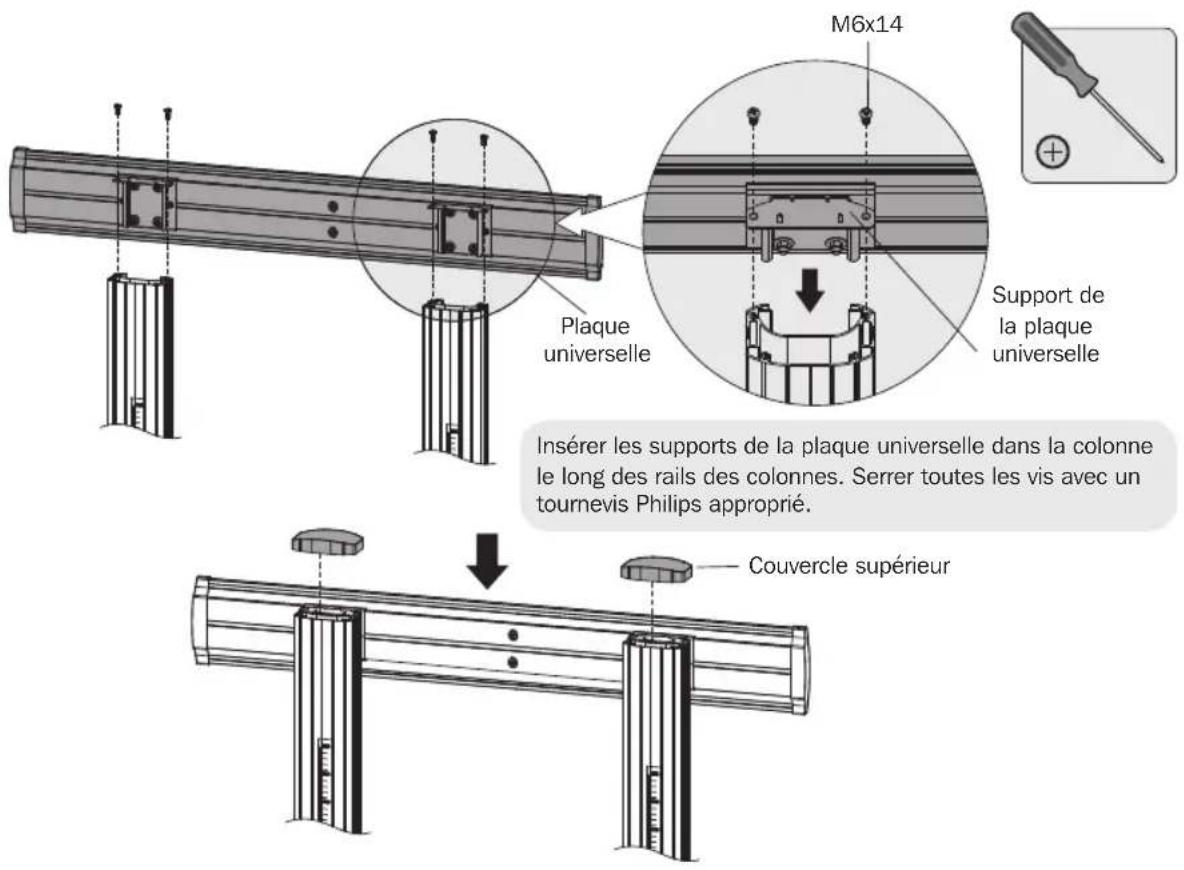

Poignée en plastique Colonne de gauche Colonne de droite- Fixer la plaque universelle aux colonnes.


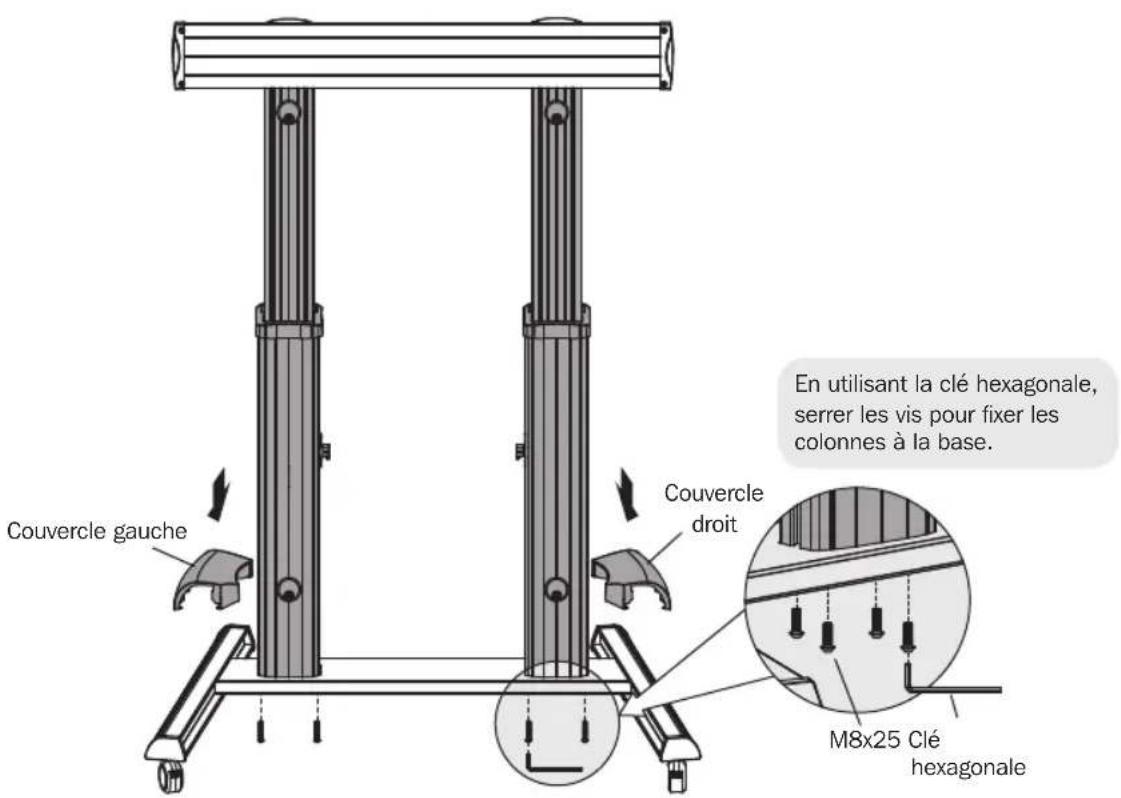

M6x14 Plaque universelle Support de la plaque universelle Insérer les supports de la plaque universelle dans la colonne le long des rails des colonnes. Serrer toutes les vis avec un tournevis Philips approprié. Couvercle supérieur- Fixer les colonnes à la base.


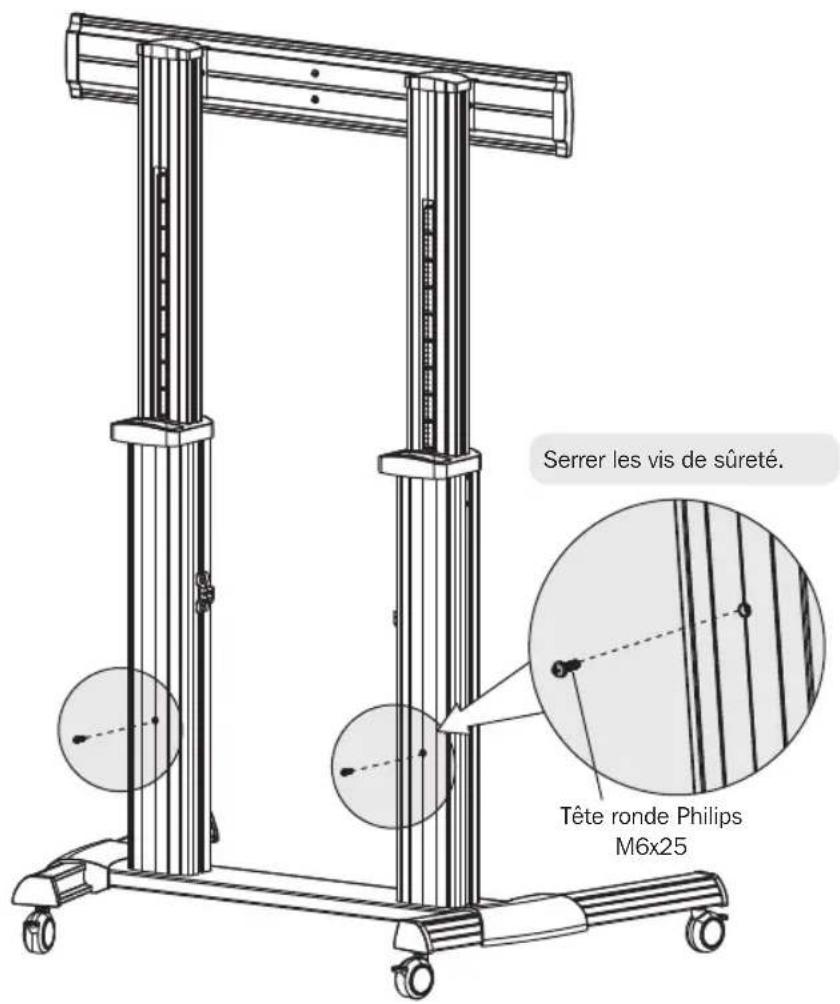

Serrer les vis de sûreté. Tête ronde Philips M6x25

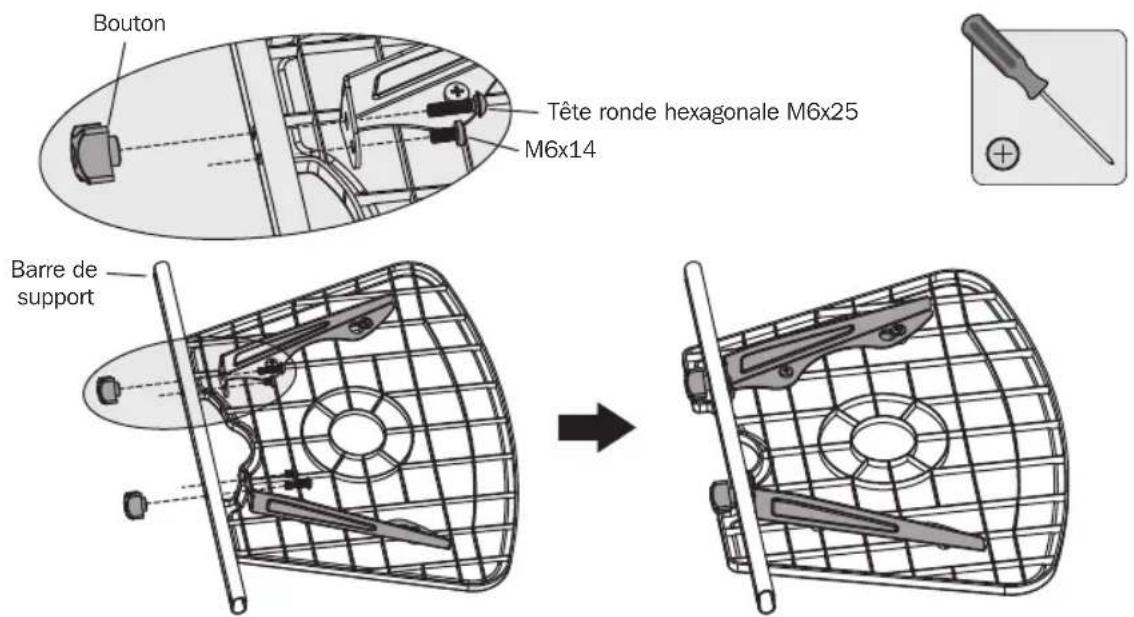

- Assembler l'étagère pour DVD.


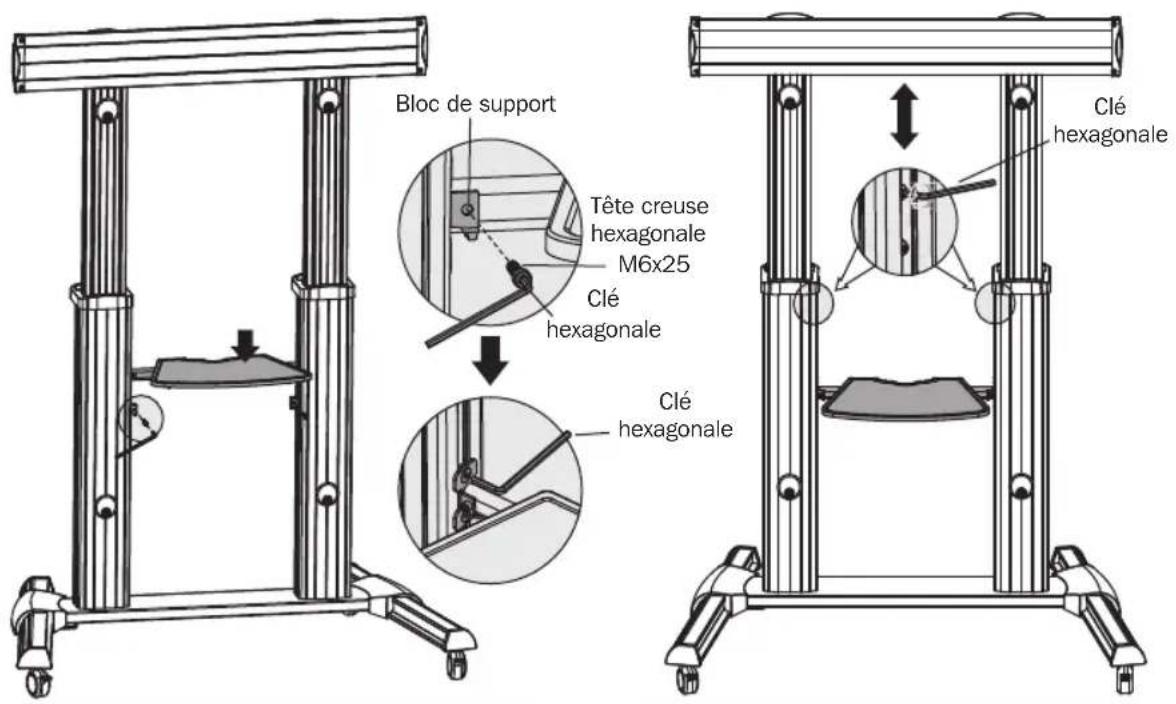

Bouton Tête ronde hexagonale M6x25 M6x14 Barre de support7. Fixer l'étagère pour DVD aux colonnes.
Ajuster les colonnes à la hauteur désirée avant d'installer l'écran.
8. Fixer les supports d'adaptateur à l'écran.

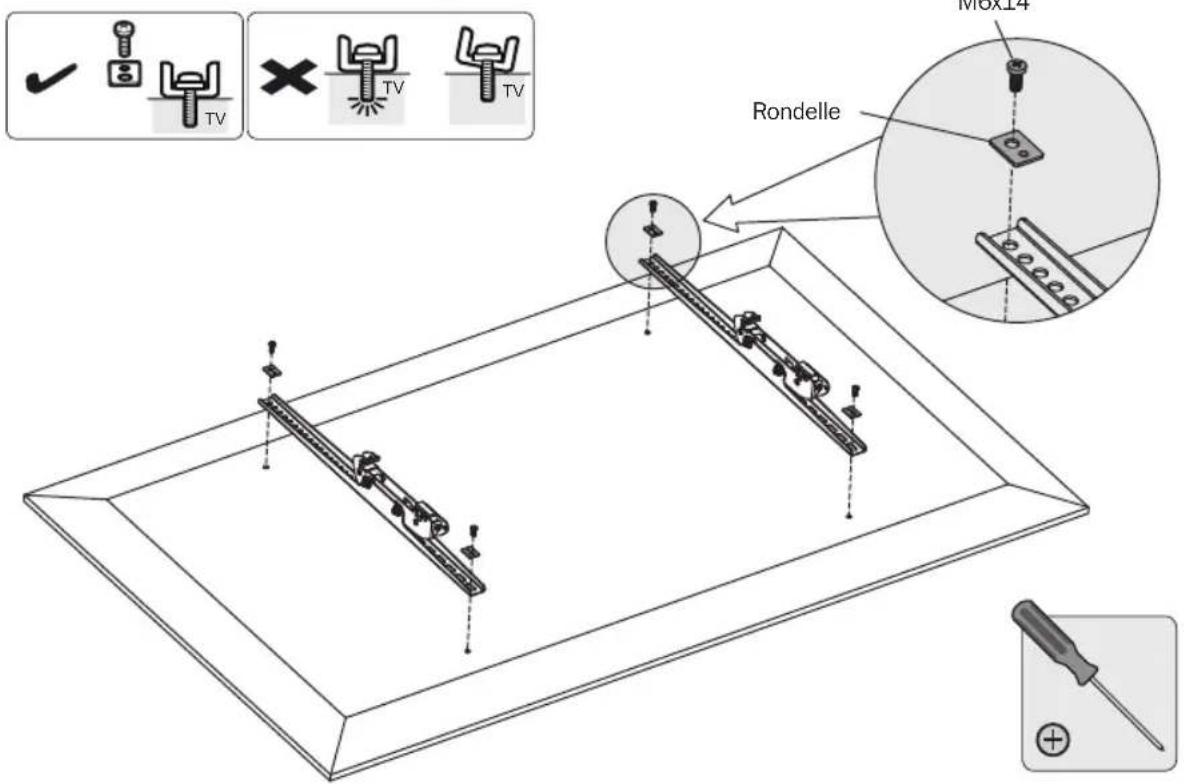

8.1 Pour les écrans à dos plat


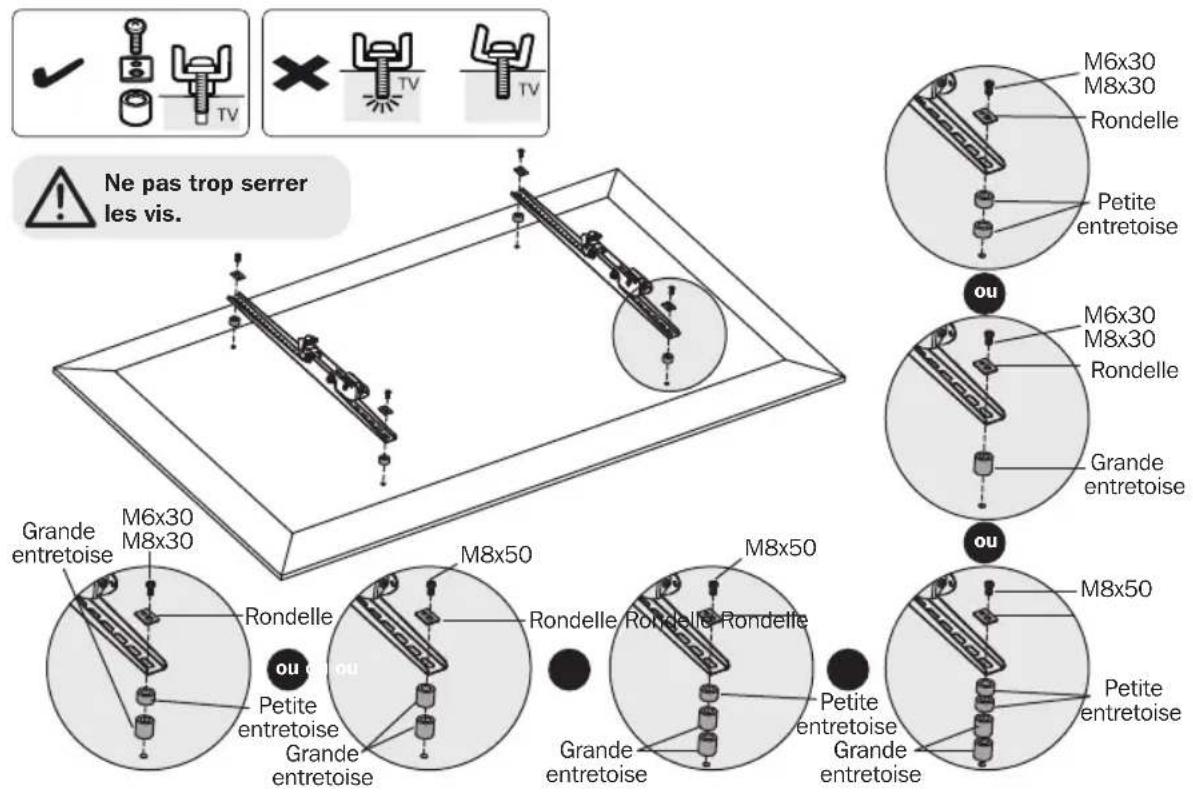

8.2 Pour les écrans à dos encastré ou les entrées d'accès A/V
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
- Visser les supports d'adaptateur sur l'écran.

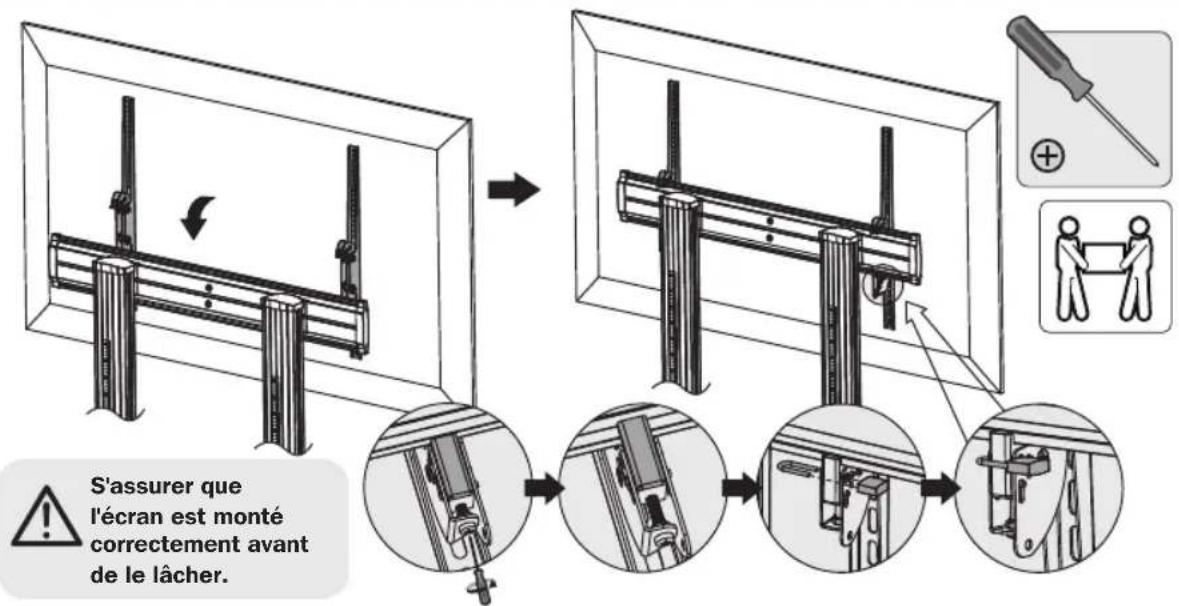

9. Suspendre l'écran à la plaque universelle.
- Accrocher les supports de l'adaptateur (fixés à l'écran) à la plaque universelle.
-
Tourner les vis inférieures dans le sens antihoraire pour verrouiller.
-
Tourner les vis inférieures dans le sens horaire pour déverrouiller.
- Utiliser un cadenas (non inclus) pour protéger l'écran contre le vol.

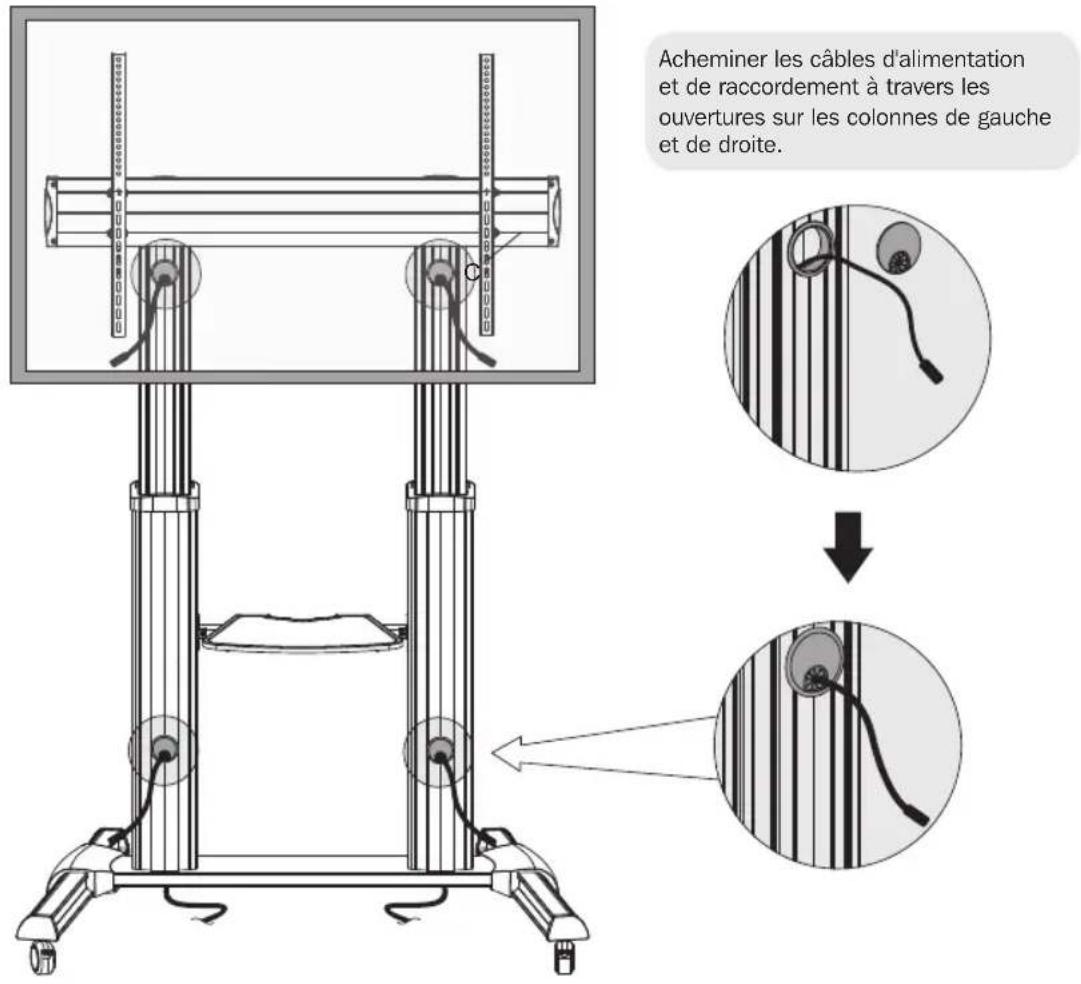

10. Gestion des câbles


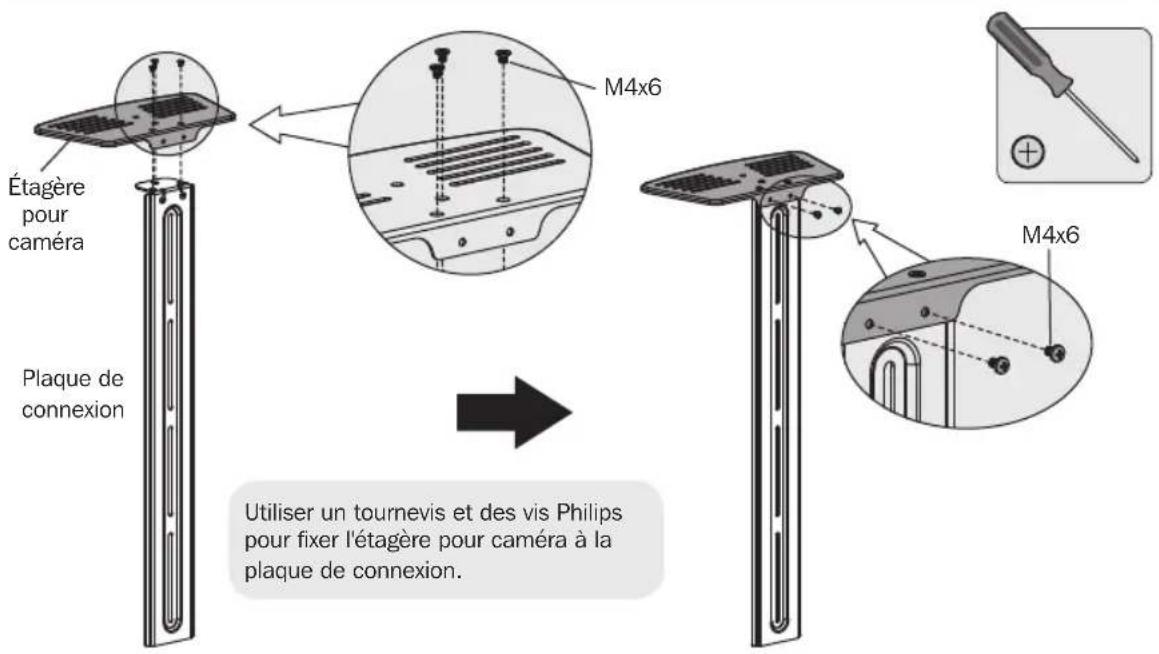

Acheminer les câbles d'alimentation et de raccordement à travers les ouvertures sur les colonnes de gauche et de droite.11. Assembler l'étagère pour caméra.


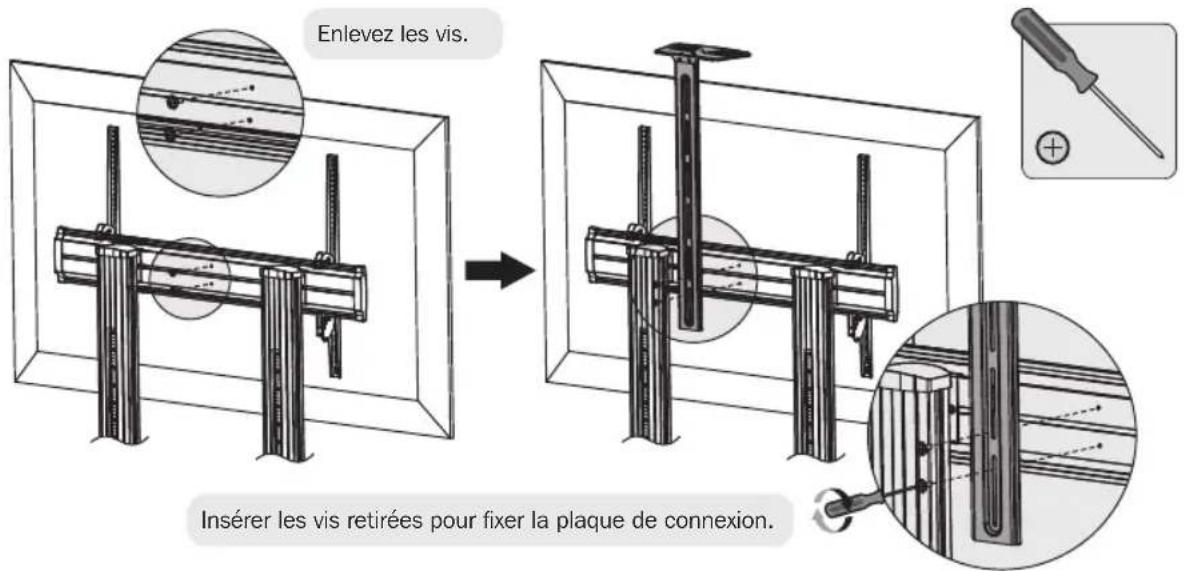

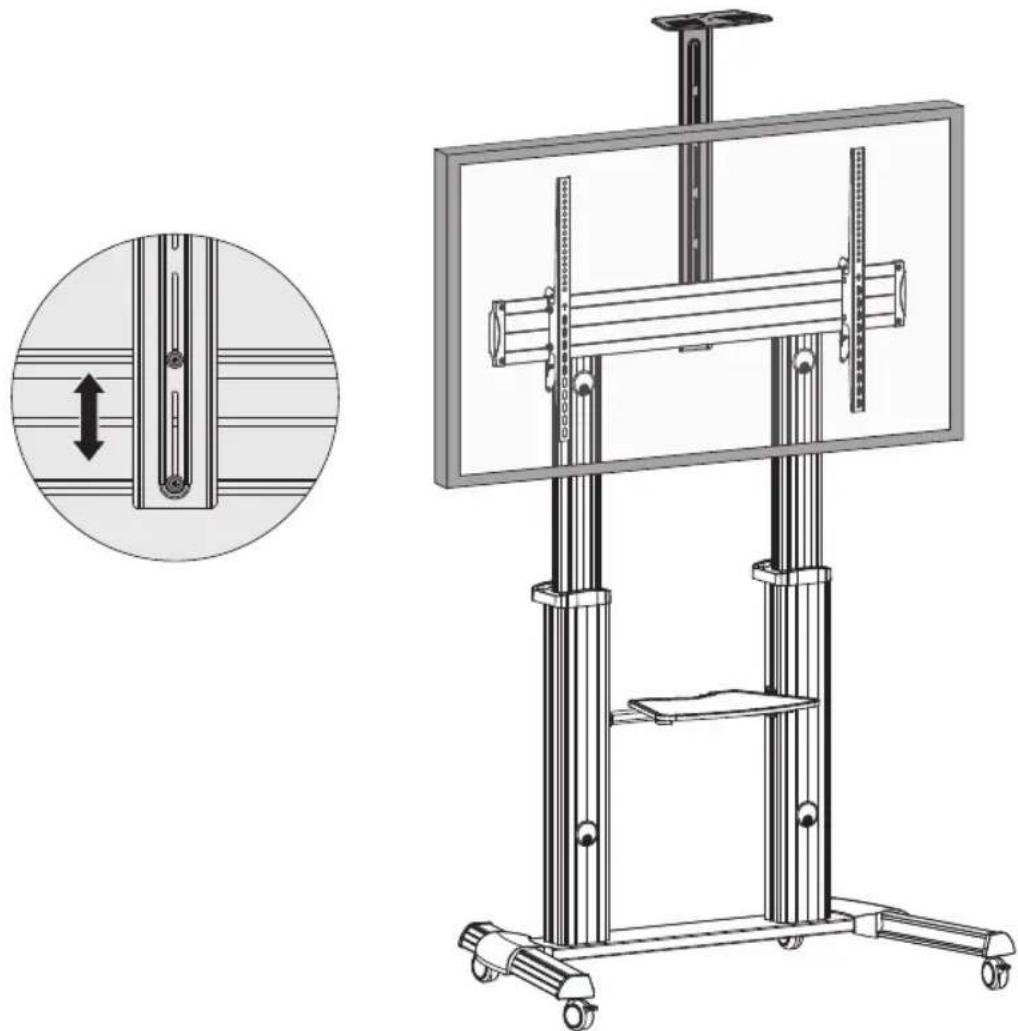

Étagère pour caméra Plaque de connexion M4x6 Utiliser un tournevis et des vis Philips pour fixer l'étagère pour caméra à la plaque de connexion. M4x612. Fixer l'ensemble de l'étagère pour caméra à la plaque universelle.
- Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Pour toute question supplémentaire, visiter www.triplite.com/support.
