РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DMCS60100XX Tripp Lite

Руководство пользователя

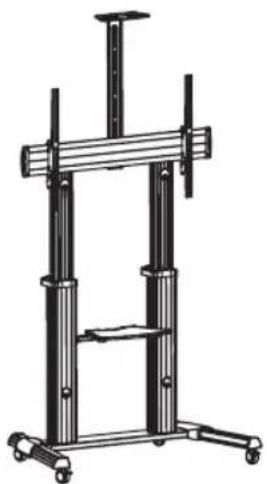

Сверхпрочная переносная напольная стойка для дисплеев с плоским экраном

Модель: DMCS60100XX

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200 x 200 / 300 x 300 / 400 x 200 / 400 x 400 / 600 x 400 / 800 x 400 / 800 x 600 / 1000 x 600

TRIPP·LITE

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями, изложенными в настоящем руководстве, и не поймете их смысл. При возникновении любых вопросов относительно любых указаний или предупреждений посетите страницу www.triplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Технические характеристики

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

Среднее основание (1 шт.)

Левая ножка (1 шт.)

Правая ножка (1 шт.)

Левая заглушка (1 шт.) Правая заглушка (1 шт.)

ая заглушка (1 шт.)

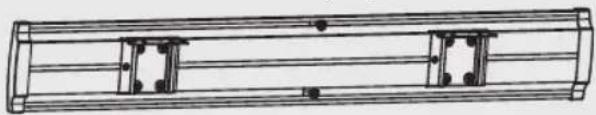

Универсальная пластина (1 шт.)

Пластмассовая ручка (2 шт.)

Левая опорная стойка (1 шт.)

Правая опорная стойка (1 шт.)

Левый переходный кронштейн (1 шт.)

Правый переходный кронштейн (1 шт.)

Верхняя заглушка (2 шт.)

Полка для DVD-проигрывателя (1 шт.)

Соединительная пластина (1 шт.)

Полка для камеры (1 шт.)

Опорная рейка (1 шт.)

Фиксирующая гайка (2 шт.)

Упаковочный комплект Р

Винт М6x25 с цилиндрической головкой и крестообразным шлицем (2 шт.)

Винт М6x16 (4 шт.)

Винт М4x6 (3 шт.)

Винт М4x6 (2 шт.) Винт М6x25 с внутренним

шестигранником (2 шт.)

Винт М6x14 (6 шт.) Винт М8x25 (8 шт.)

Винт М6x25 со сферической головкой под шестигранник (2 шт.)

Шестигранный ключ (1 шт.)

Гаечный ключ (1 шт.)

Упаковочный комплект М

Винт M5 x 14 (4 шт.) Винт M8 x БОн(АМ6x) 14 (4 шт.)

Винт М6x30 (4 шт.)

Винт М8x30 (4 шт.)

Шайба (4 шт.) Малая проставка (8 шт.)

Большая проставка (8 шт.)

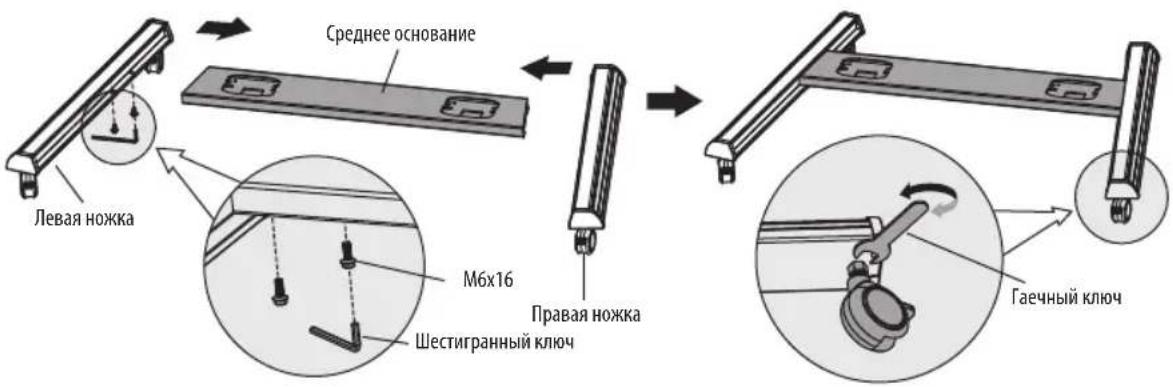

1. Сборка основания

Среднее основание Левая ножка M6x16 Правая ножка Шестигранный ключ Гаечный ключ

• Вставьте правую ножку в основание. Совместите отверстия в правой ножке с отверстиями в основании. Зафиксируйте соединения винтами. Повторите указанные действия для левой ножки.
• В целях точной настройки предусматривается возможность независимой регулировки каждого ролика. Для перемещения основания вниз или вверх слегка поверните гайку.

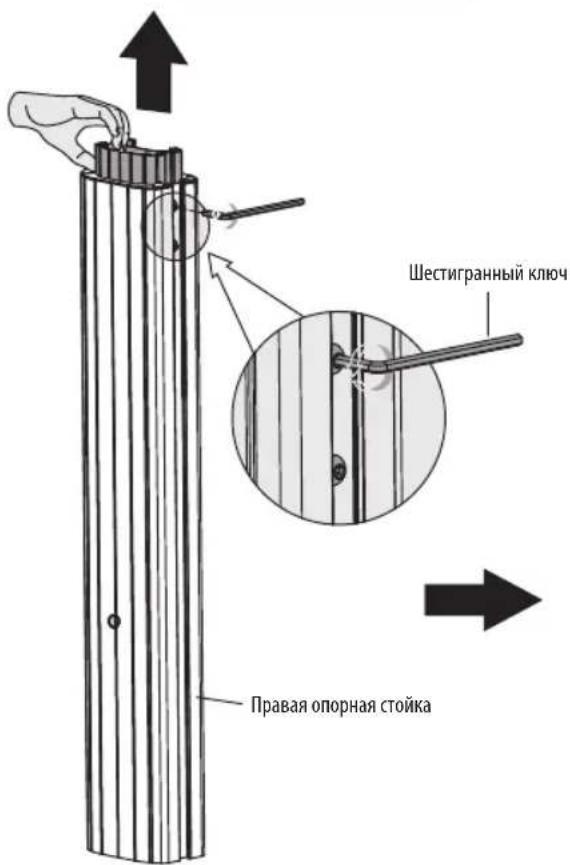

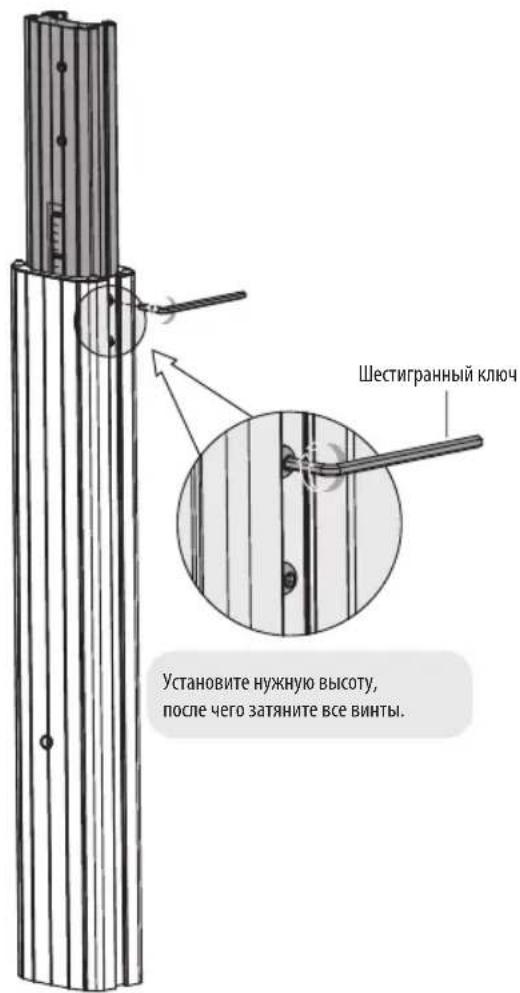

2. Регулировка высоты опорных стоек

ВНИМАНИЕ! При ослаблении винтов с целью регулировки высоты следует удерживать внутреннюю стойку в неподвижном состоянии.

Шестигранный ключ Правая опорная стойка

Шестигранный ключ Установите нужную высоту, после чего затяните все винты.

Повторите указанные действия для левой опорной стойки.
Примечание. Необходимо убедиться в том, что обе опорные стойки находятся на одной высоте, используя для этой цели индикаторные метки высоты.

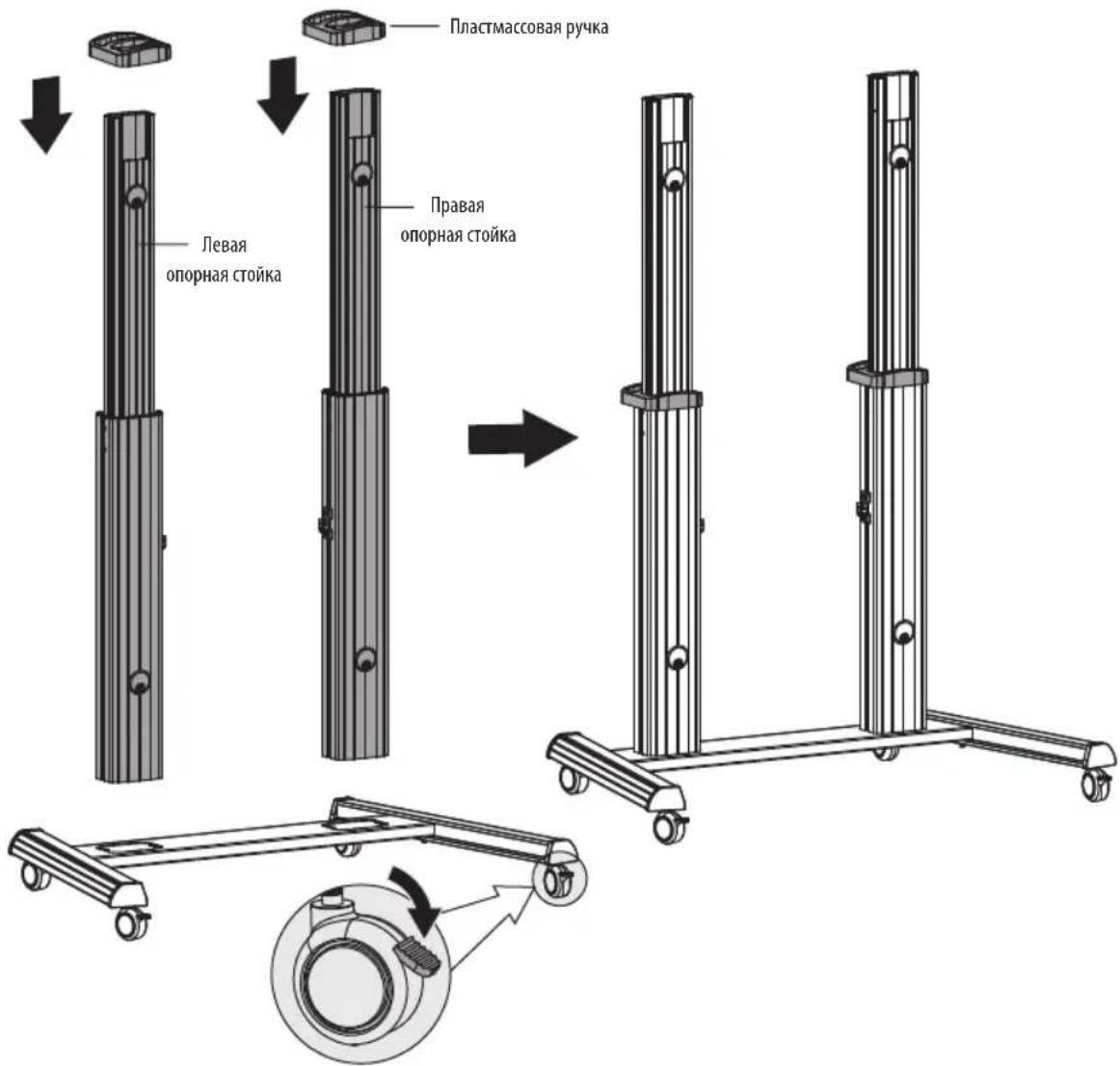

3. Крепление опорных стоек к основанию

При выполнении этого действия опорные стойки не прикреплены к основанию винтами.

Внимательно следите за тем, чтобы не сбить опорные стойки.

Пластмассовая ручка Левая опорная стойка Правая опорная стойка

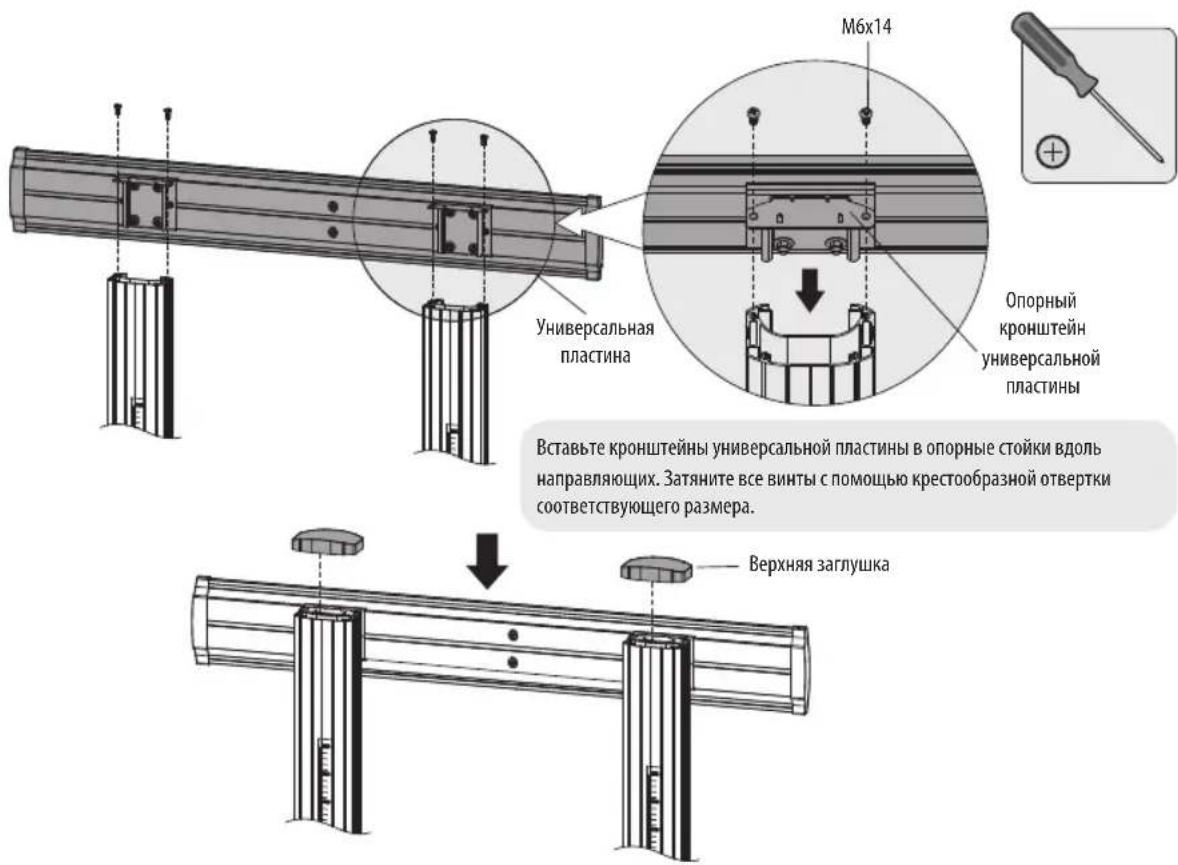

1. Крепление универсальной пластины к опорным стойкам


M6x14 Универсальная пластина Опорный кронштейн универсальной пластины Вставьте кронштейны универсальной пластины в опорные стойки вдоль направляющих. Затяните все винты с помощью крестообразной отвертки соответствующего размера. Верхняя заглушка

1. Крепление опорных стоек к основанию

Левая заглушка Правая заглушка С помощью шестигранного ключа затяните все винты для крепления опорных стоек к основанию. M8x25 Шестигранный ключ

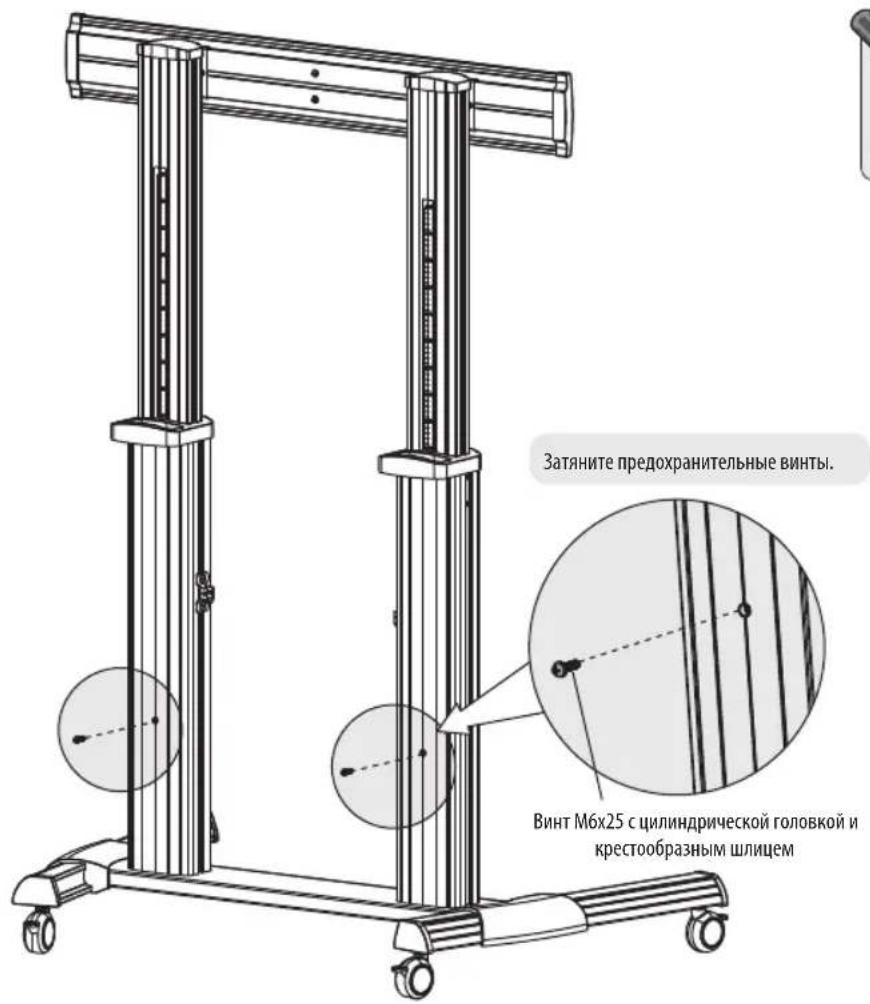

1. Крепление опорных стоек к основанию


Затяните предохранительные винты. Винт М6x25 с цилиндрической головкой и крестообразным шлицем

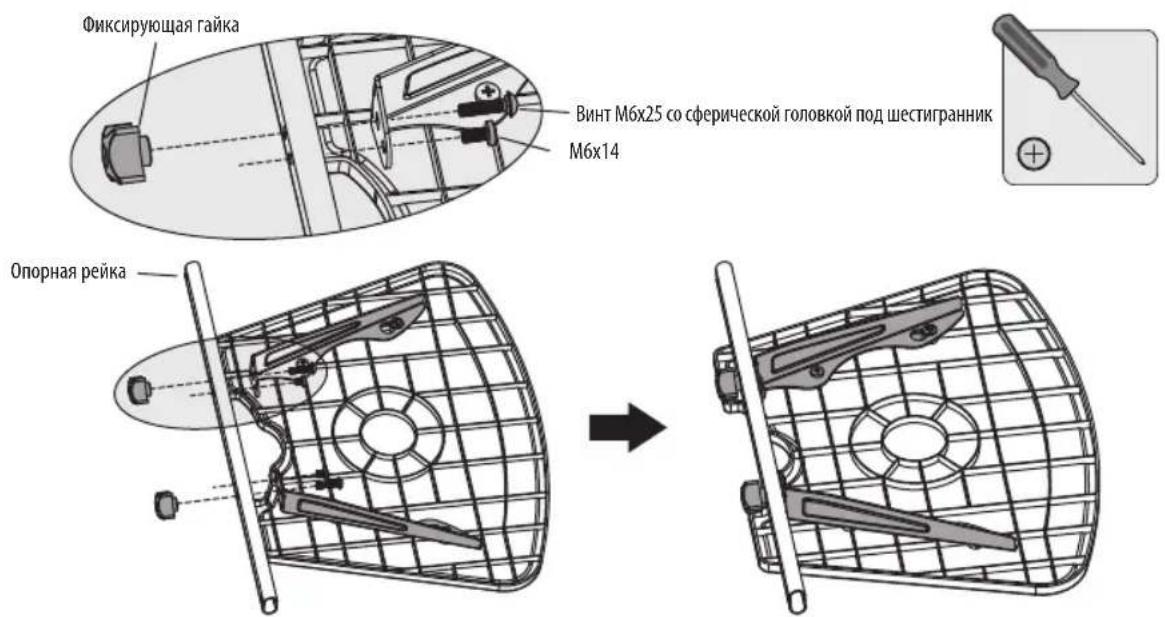

1. Сборка полки для DVD-проигрывателя


Фиксирующая гайка Винт M6x25 со сферической головкой под шестигранник M6x14 Опорная рейка

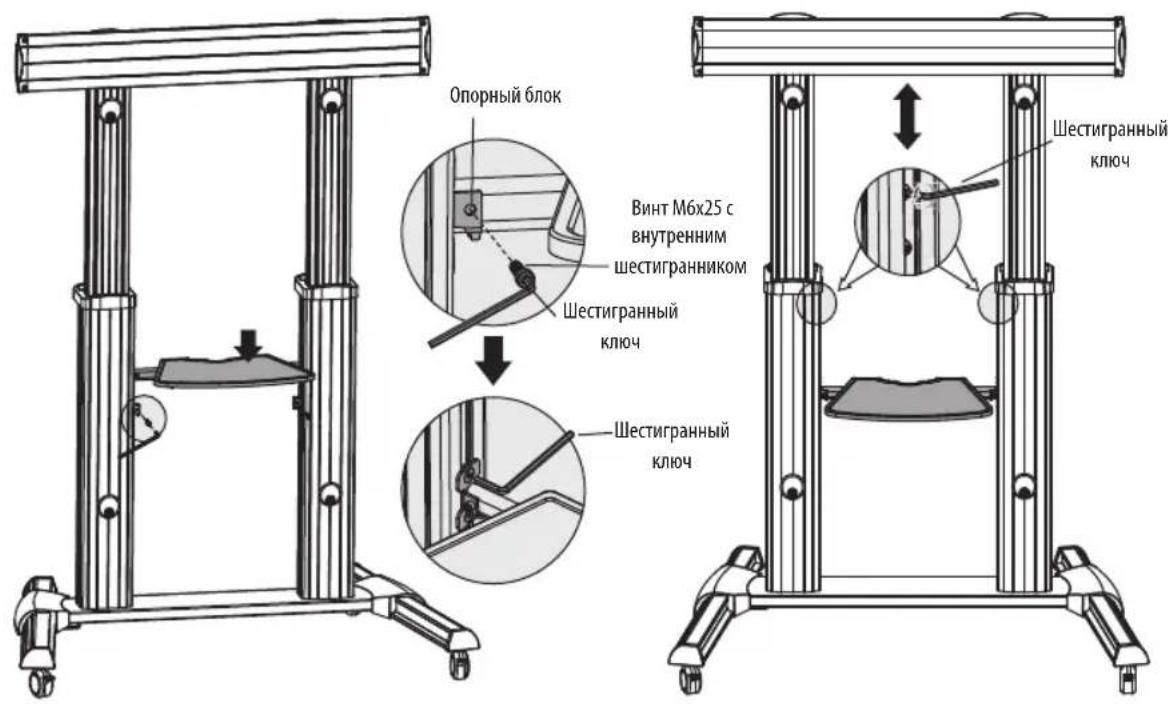

1. Крепление полки для DVD-проигрывателя к опорным стойкам


Опорный блок Винт M6x25 с внутренним шестигранником Шестигранный ключ Шестигранный ключ Шестигранный ключ

Прикрепите собранную полку для DVD-проигрывателя винтами к опорным блокам стоек при помощи шестигранного ключа.
Перед установкой дисплея отрегулируйте высоту опорных стоек.

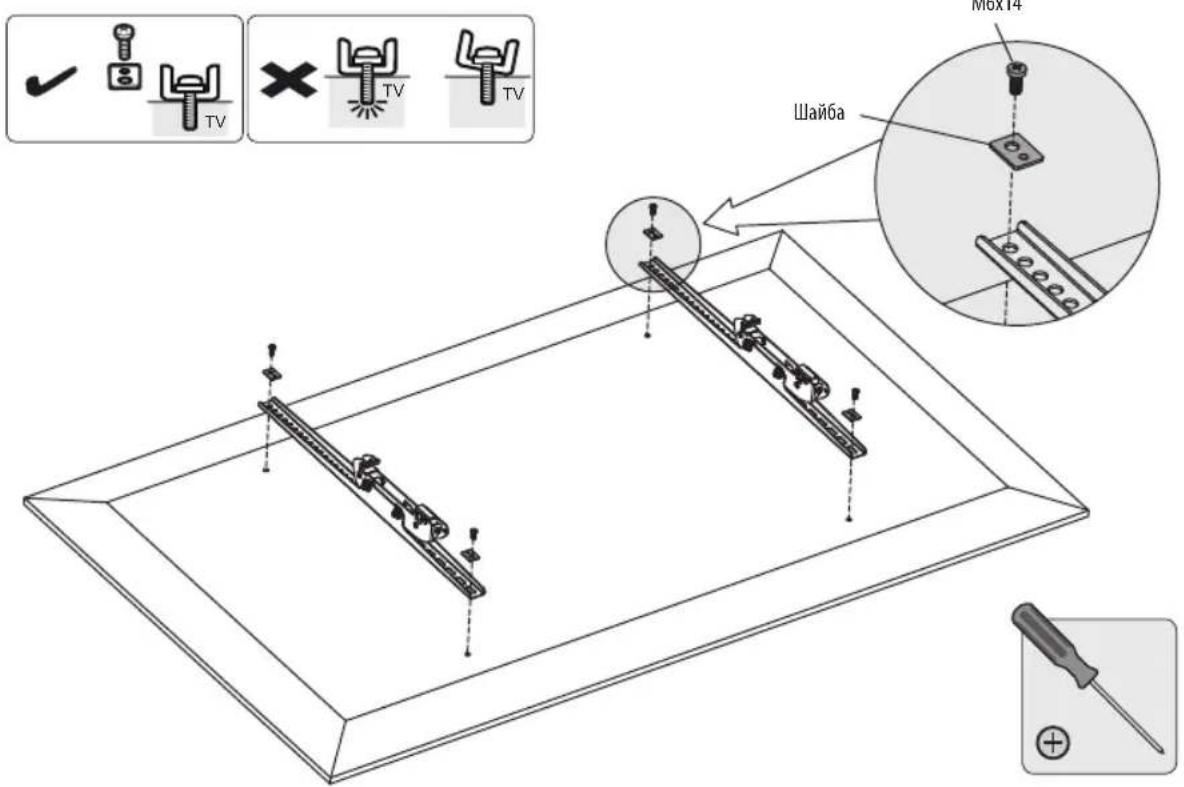

8. Крепление переходных кронштейнов к дисплею

8.1 Для экранов с плоской задней поверхностью

✓ TV × TV TV M0X14 Шайба

8. Крепление переходных кронштейнов к дисплею

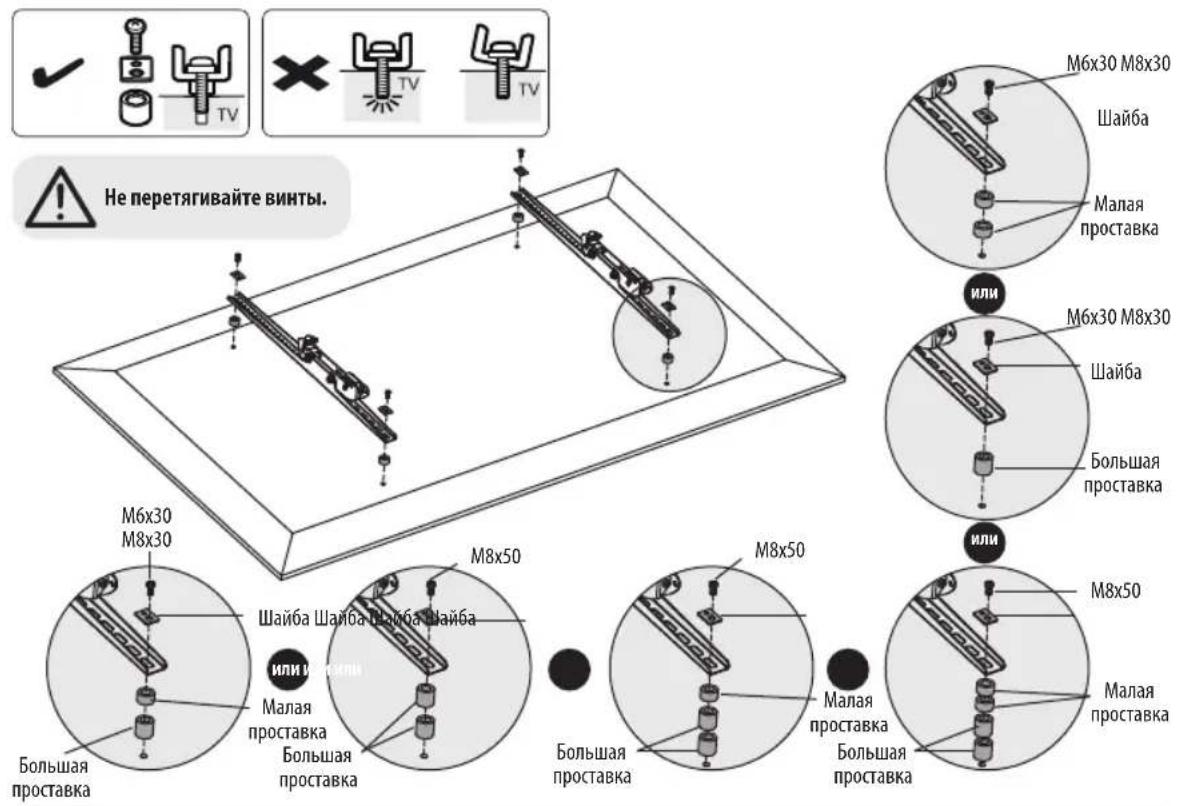

8.2 Для экранов, устанавливаемых заподлицо, или для получения доступа к разъемам аудио-/видеовхода

He перетягивайте винты. M6x30 M8x30 Шайба Малая проставка или M6x30 M8x30 Шайба Большая проставка малая проставка Большая проставка малая проставка Большая проставка малая проставка М8x50 малая проставка М8x50 малая проставка М8x50 малая проставка

• Выбирайте подходящие винты, шайбы и распорки (при необходимости) в соответствии с типом экрана.

- Разместите переходные кронштейны как можно ближе к центру дисплея.

- Привинтите переходные кронштейны к дисплею.

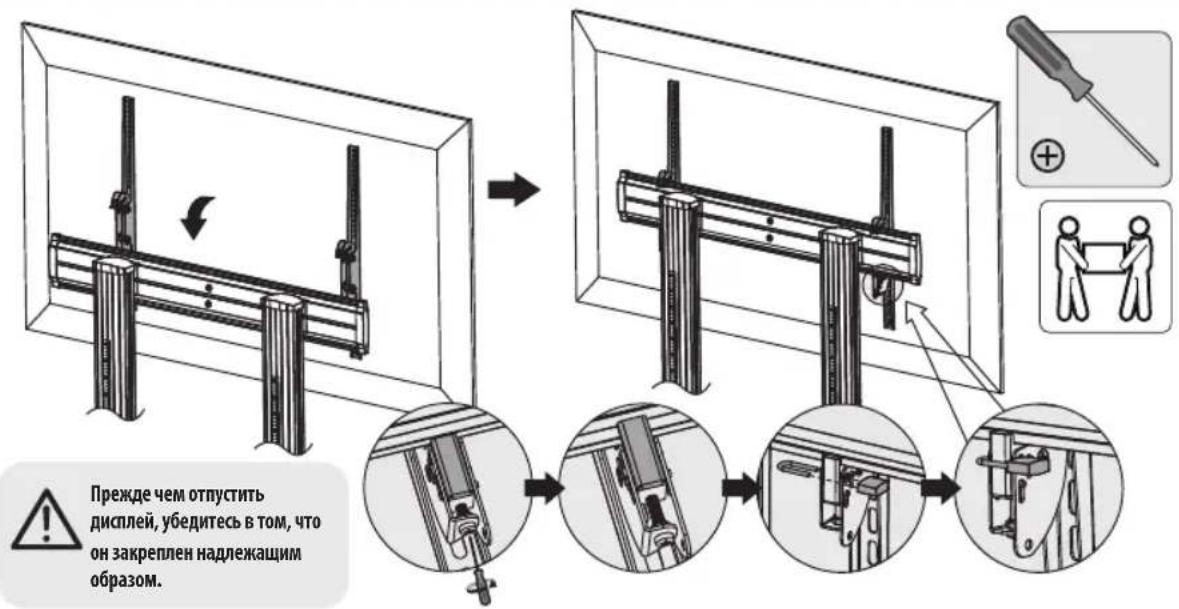

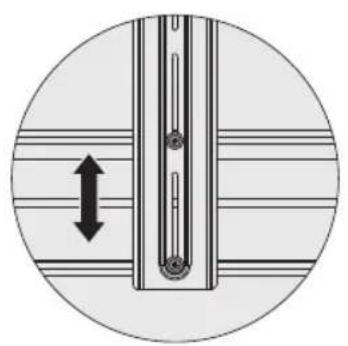

9. Навешивание дисплея на универсальную пластину

Прежде чем отпустить дисплей, убедитесь в том, что он закреплен надлежащим образом.

- Зацепите переходные кронштейны (прикрепленные к дисплею) за универсальную пластину.

- Для зацепления поверните нижние винты против часовой стрелки.

- Для расцепления поверните нижние винты по часовой стрелке.

- Во избежание кражи дисплея используйте висячий замок (в комплект поставки не входит).

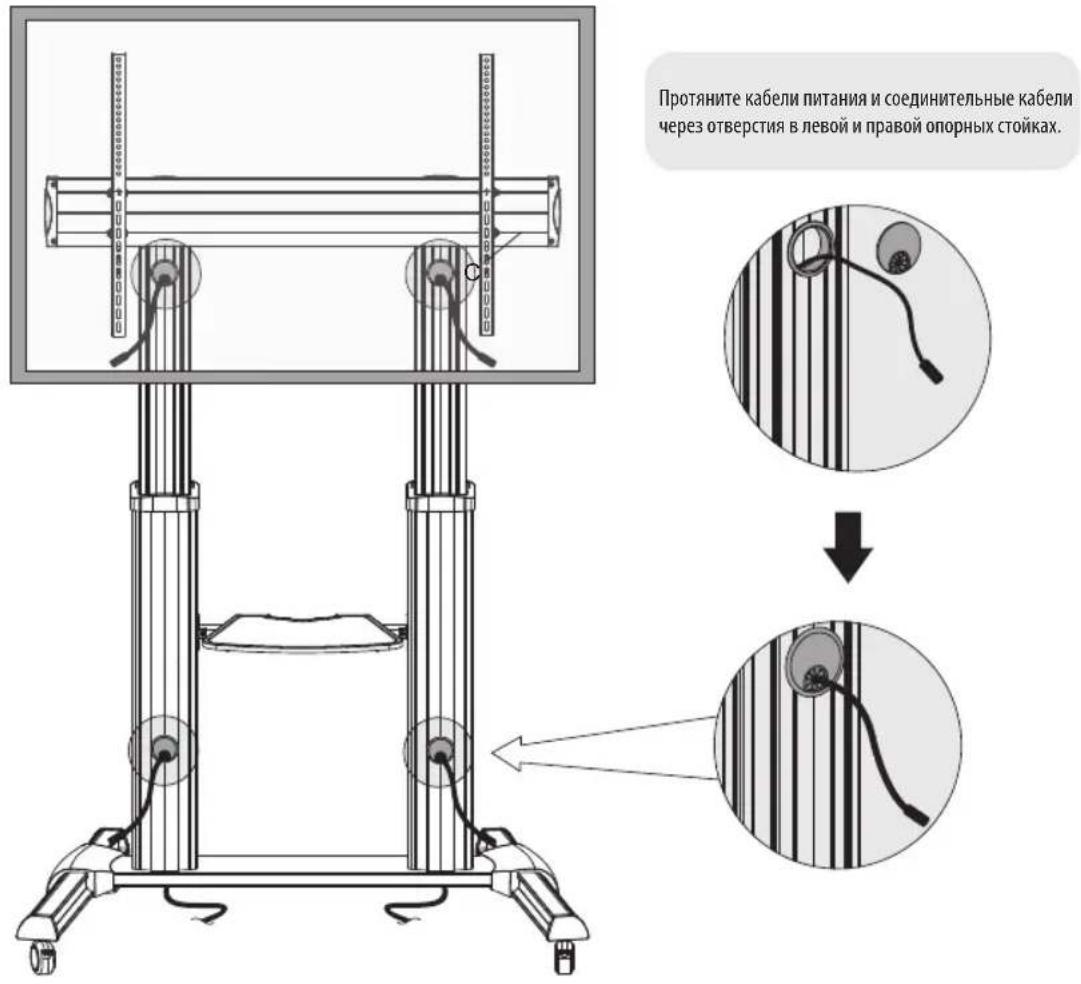

1. Оптимизация кабельных соединений


Протяните кабели питания и соединительные кабели через отверстия в левой и правой опорных стойках.

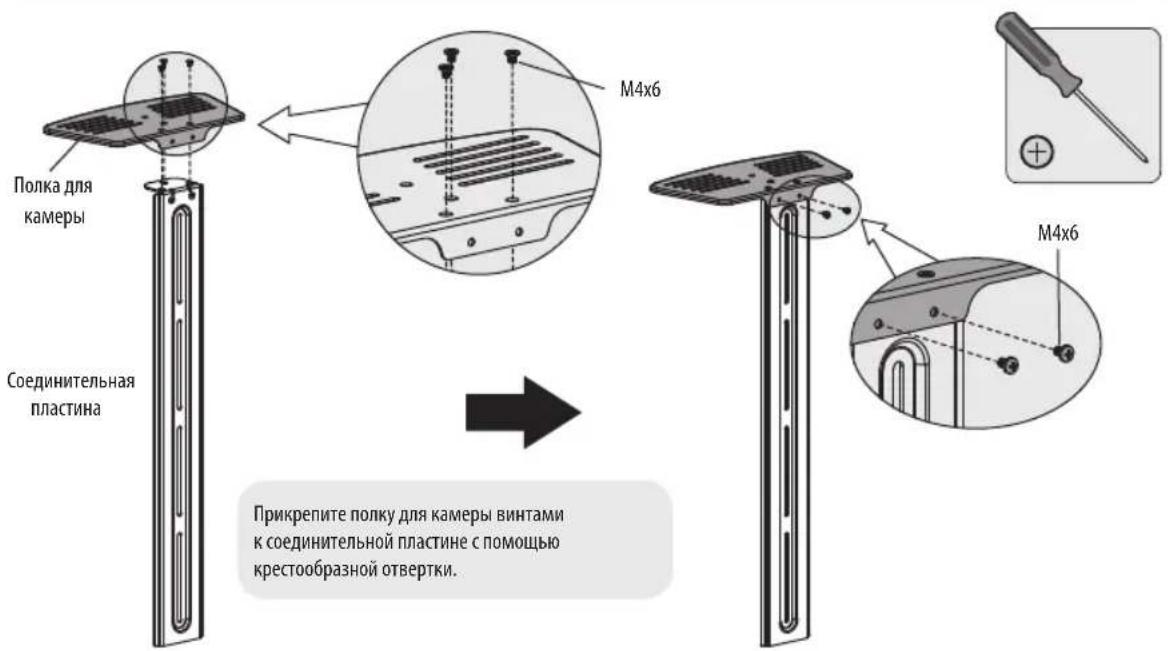

1. Сборка полки для камеры


Полка для камеры Соединительная пластина M4x6 Прикрепите полку для камеры винтами к соединительной пластине с помощью крестообразной отвертки. M4x6

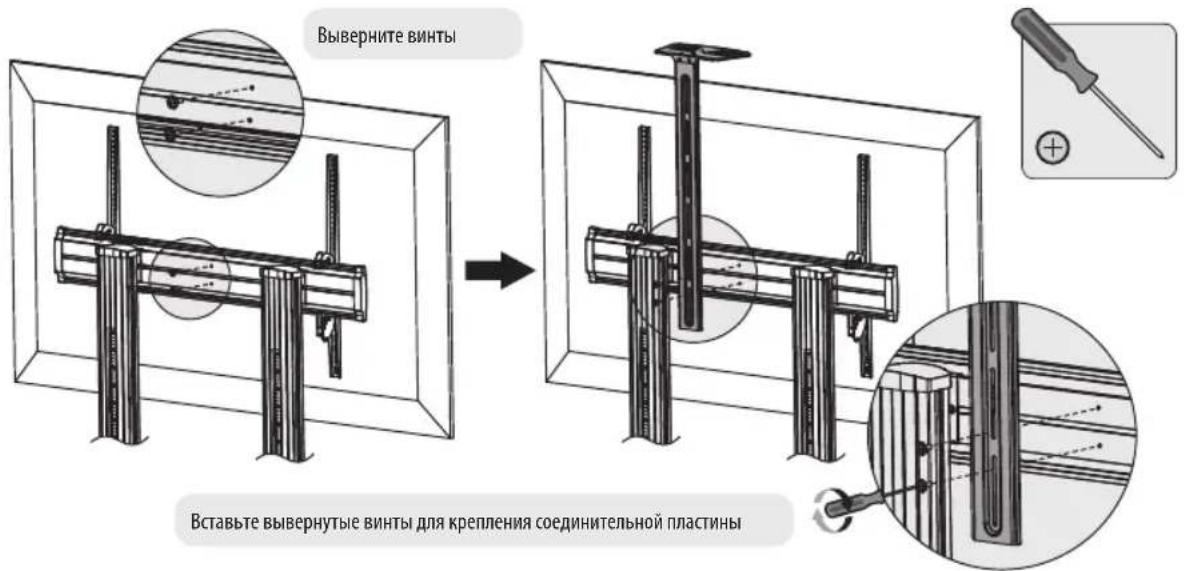

1. Крепление собранной полки для камеры к универсальной пластине


Выверните винты Вставьте вывернутые винты для крепления соединительной пластины

Выверните два задних винта универсальной пластины, а затем прикрепите собранную полку для камеры, используя только что вывернутые винты. Отрегулируйте высоту полки для камеры и зафиксируйте ее на нужной высоте, затянув винты с помощью крестообразной отвертки.

+5° -10° 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm Высота центра ТВ-панели над полом. Ослабьте винты на обоих опорных блоках с помощью шестигранного ключа. Отрегулируйте высоту полки для DVD-проигрывателя и зафиксируйте ее на нужной высоте, затянув винты. Опорный блок Шестигранный ключ

Уход за изделием

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
- При возникновении вопросов посетите страницу www.triplite.com/support.
