BEDIENUNGSANLEITUNG DMCS60100XX Tripp Lite

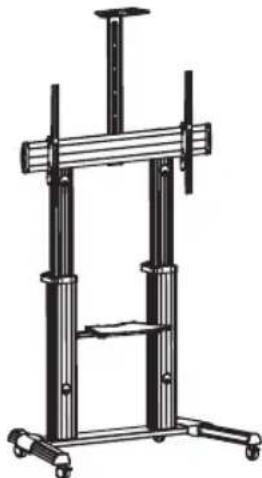

Mobiler Flachbildschirm- Bodenständer für starke Beanspruchung

Modell: DMCS60100XX

ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHEBLICHEN SACHSCHÄDEN FÜHREN!

200 x 200 / 300 x 300 / 400 x 200 / 400 x 400 / 600 x 400 / 800 x 400 / 800 x 600 / 1000 x 600

TRIPP·LITE

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.
• Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen der Schrauben können die Komponenten beschädigt werden, wodurch die Haltekraft stark reduziert wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produkts im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

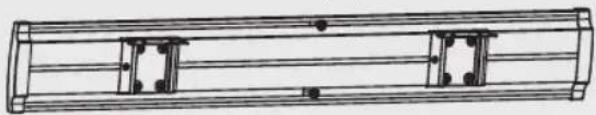

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie bitte www.tripplite.com/support.

Mittelsockel (1 x)

Fuß links (1 x)

Fuß rechts (1 x)

Abdeckung rechts (1 x)

Kunststoffgriff (2 x)

Adapterwinkel rechts (1 x)

Abdeckung oben (2 x)

DVD-Regal (1 x)

Verbindungsplatte (1 x)

Kameraregal (1 x)

Haltevorrichtung (1 x)

Griff (2 x)

Paket P

Kreuzschlitz-Linsenschraube M6x25 (2 x)

M6x16 (4 x)

M4x6 (3 x)

M4x6 (2 x) Sechskant-Zylinderschraube M6x25 (2 x)

M6x14 (6 x) M8x25 (8 x)

Sechskant-Linsenschraube M6x25 (2 x)

Großer Abstandhalter (8 x)

Mittelsockel Fuß links M6x16 Inbusschlüssel Fuß rechts Schraubenschlüssel

• Setzen Sie den rechten Fuß in den Sockel ein. Richten Sie die Löcher im rechten Fuß an den Löchern im Sockel aus. Sichern Sie beides mit den Schrauben. Wiederholen Sie diesen Schritt für den linken Fuß.
• Die Rollen lassen sich zur Feinabstimmung unabhängig voneinander justieren. Drehen Sie die Mutter leicht, um den Sockel nach oben oder unten zu bewegen.

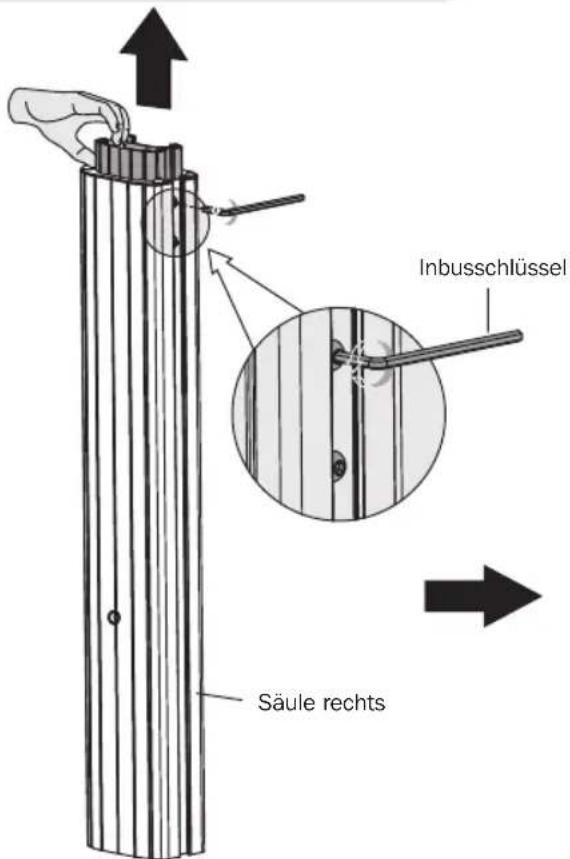

2. Anpassen der Säulenhöhe

ACHTUNG: Halten Sie die innere Säule fest, wenn Sie die Schrauben lösen, um die Höhe zu verstellen.

Inbusschlüssel Säule rechts

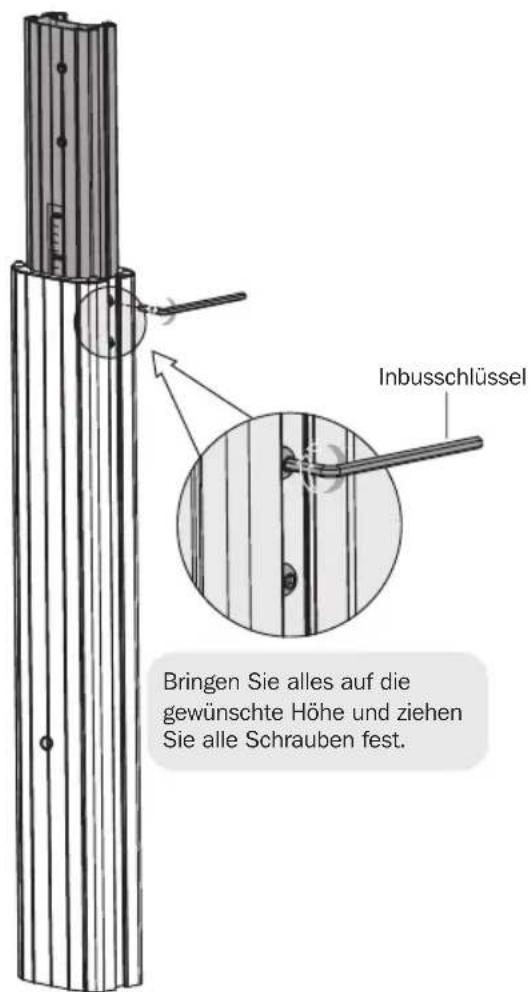

Inbusschlüssel Bringen Sie alles auf die gewünschte Höhe und ziehen Sie alle Schrauben fest.

Wiederholen Sie diesen Schritt für die linke Säule.
Hinweis: Stellen Sie sicher, dass beide Säulen gleich hoch sind, und nutzen Sie dafür den Höhenindikator als Orientierungshilfe.

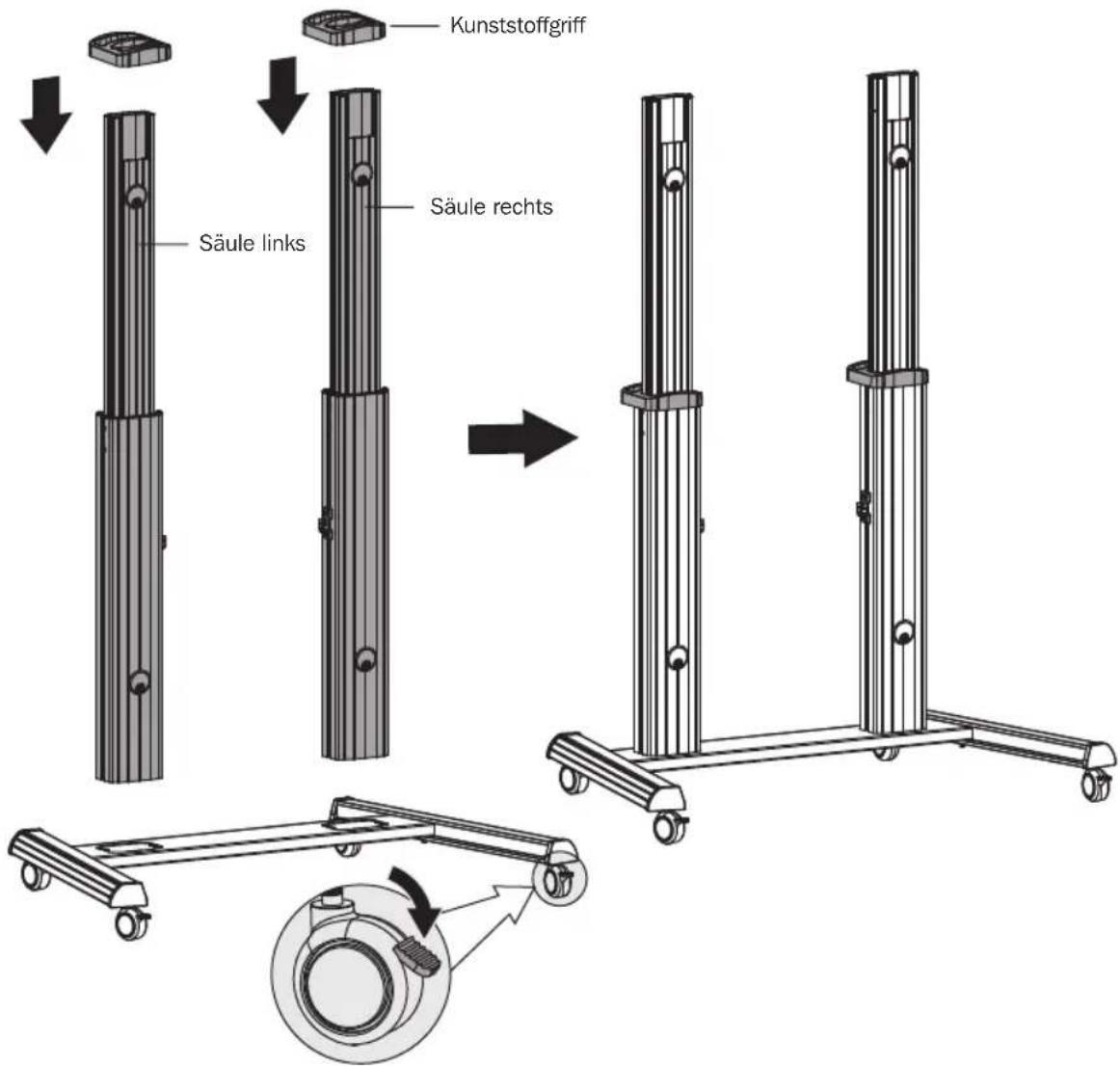

3. Montage der Säulen am Sockel

Bei diesem Schritt sind die Säulen nicht

mit Schrauben am Sockel befestigt.

Achten Sie darauf, die Säulen nicht umzuwerfen.

Kunststoffgriff Säule links Säule rechts

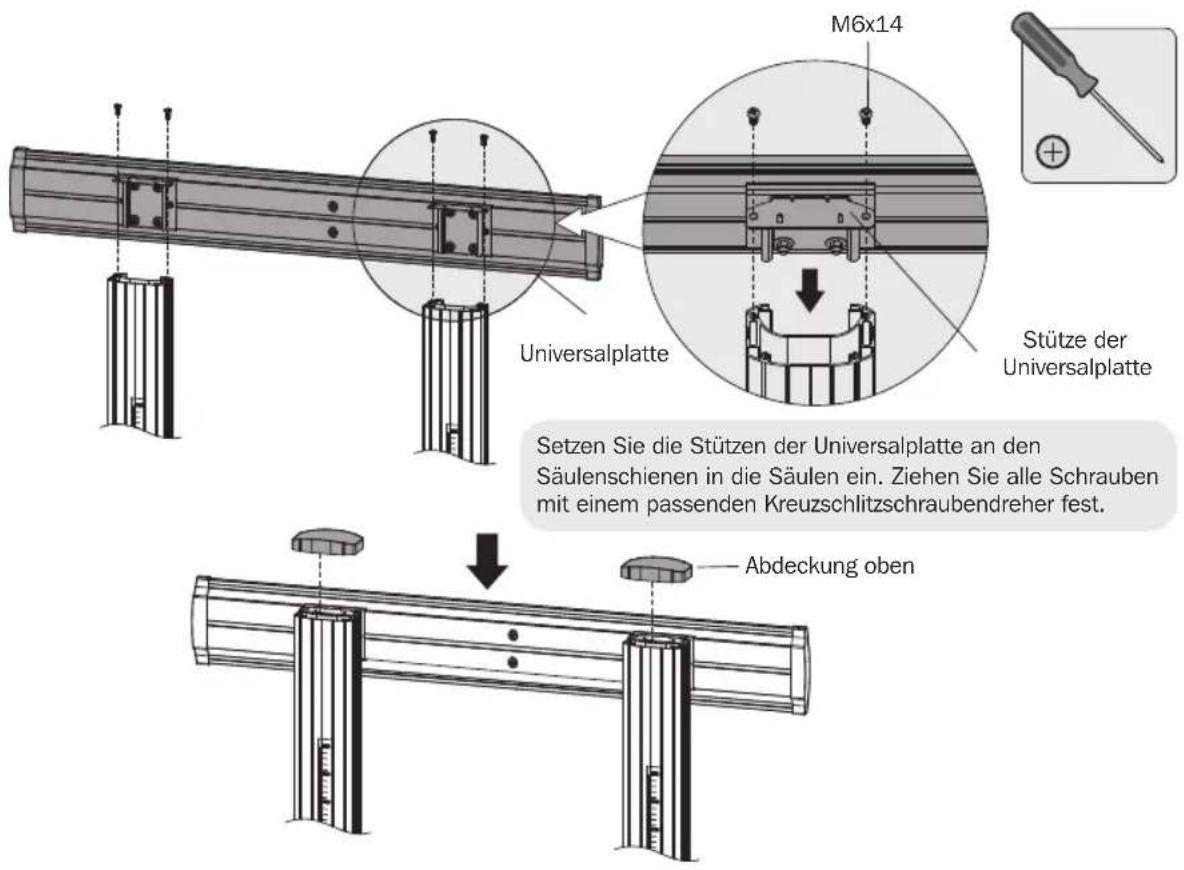

1. Befestigen der Universalplatte an den Säulen


M6x14 Universalplatte Stütze der Universalplatte Setzen Sie die Stützen der Universalplatte an den Säulenschienen in die Säulen ein. Ziehen Sie alle Schrauben mit einem passenden Kreuzschlitzschraubendreher fest. Abdeckung oben

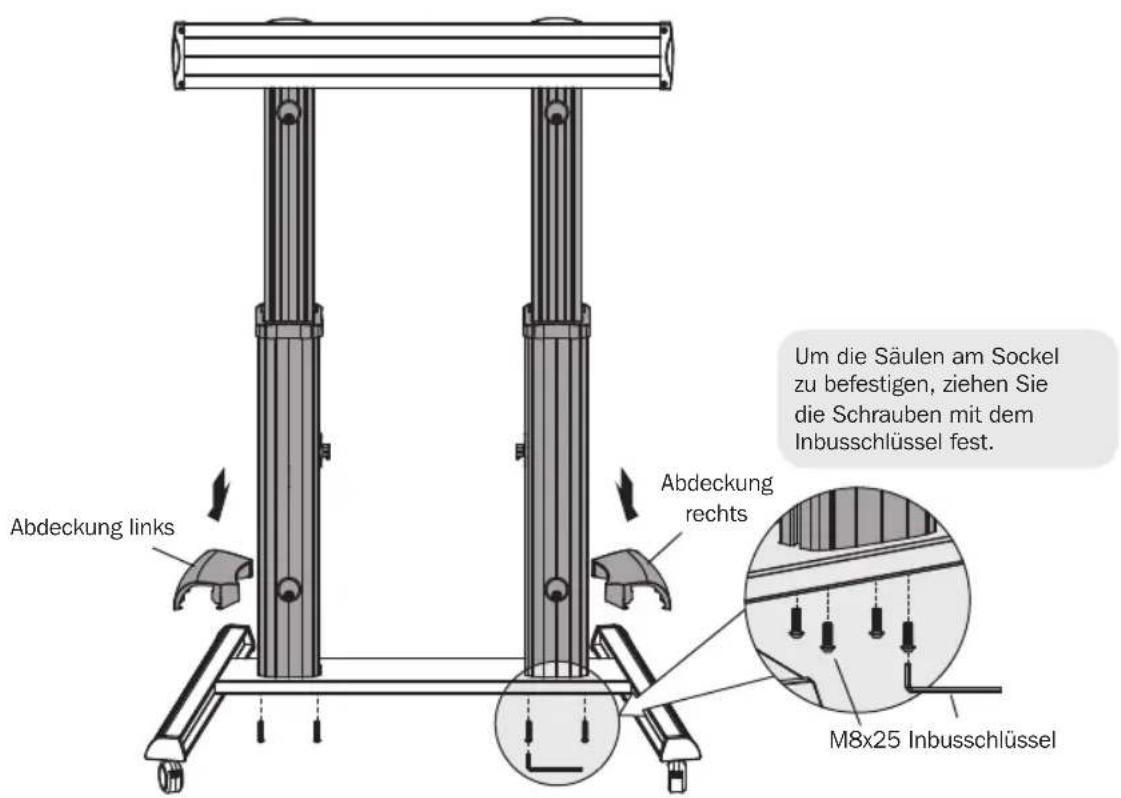

1. Montage der Säulen am Sockel

Abdeckung links Abdeckung rechts Um die Säulen am Sockel zu befestigen, ziehen Sie die Schrauben mit dem Inbusschlüssel fest. M8x25 Inbusschlüssel

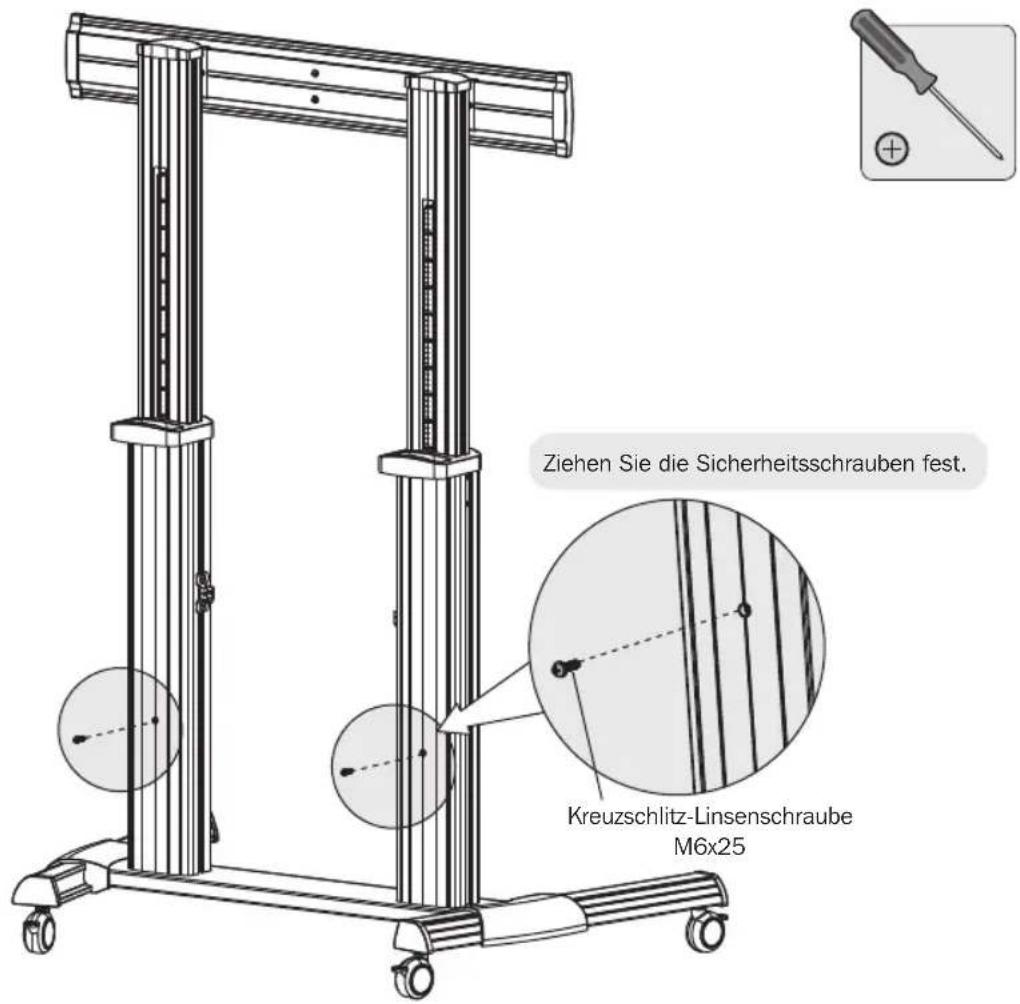

1. Montage der Säulen am Sockel


Ziehen Sie die Sicherheitsschrauben fest. Kreuzschlitz-Linsenschraube M6x25

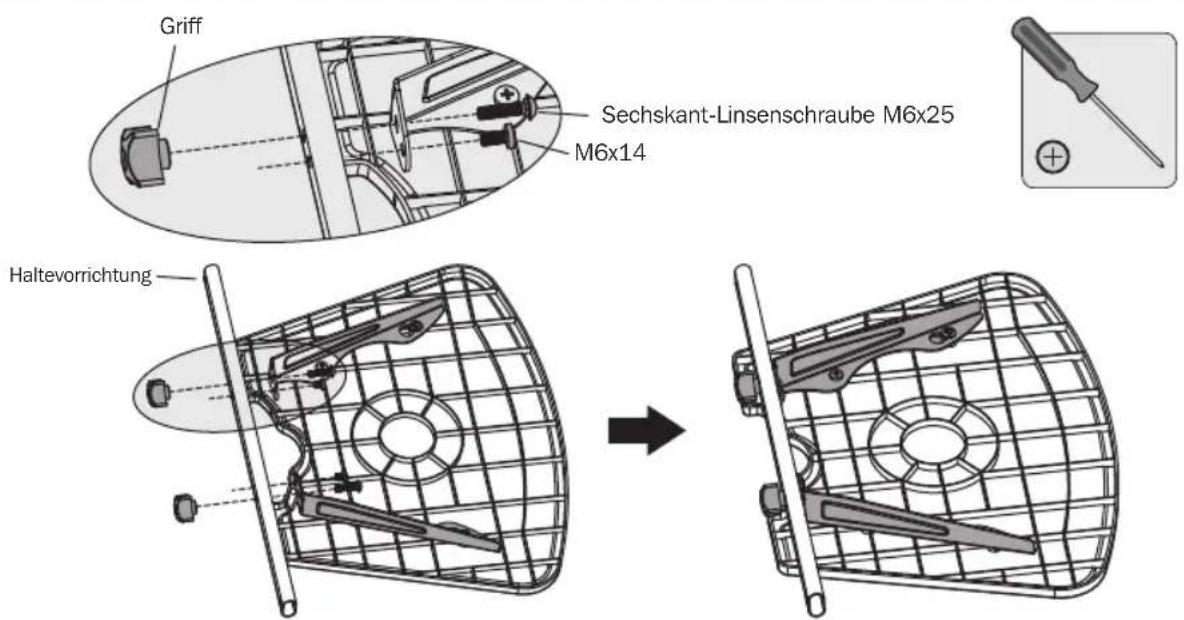

1. Montage des DVD-Regals


Griff Sechskant-Linsenschraube M6x25 M6x14 Haltevorrichtung

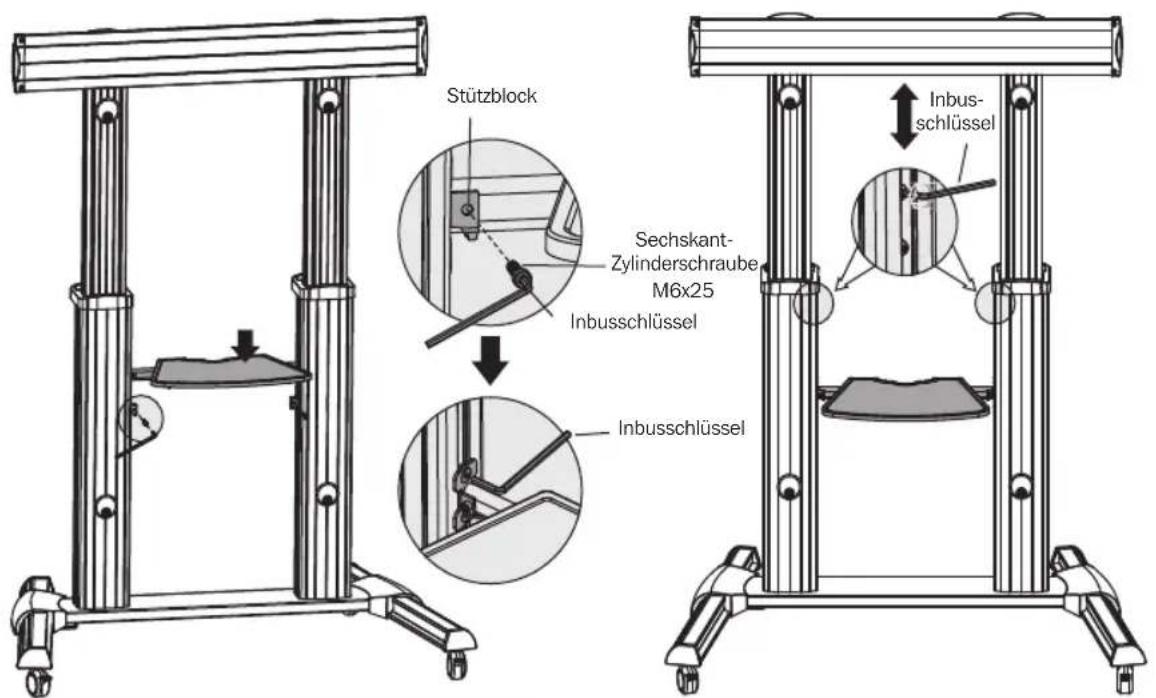

1. Befestigen des DVD-Regals an den Säulen


Stützblock Sechskant- Zylinderschraube M6x25 Inbusschlüssel Inbusschlüssel

Nutzen Sie den Inbusschlüssel und die Sechskantschrauben, um das montierte DVD-Regal an den Haltevorrichtungen der Säulen zu befestigen.
Stellen Sie die Säulen auf die gewünschte Höhe ein, bevor Sie den Bildschirm anbringen.

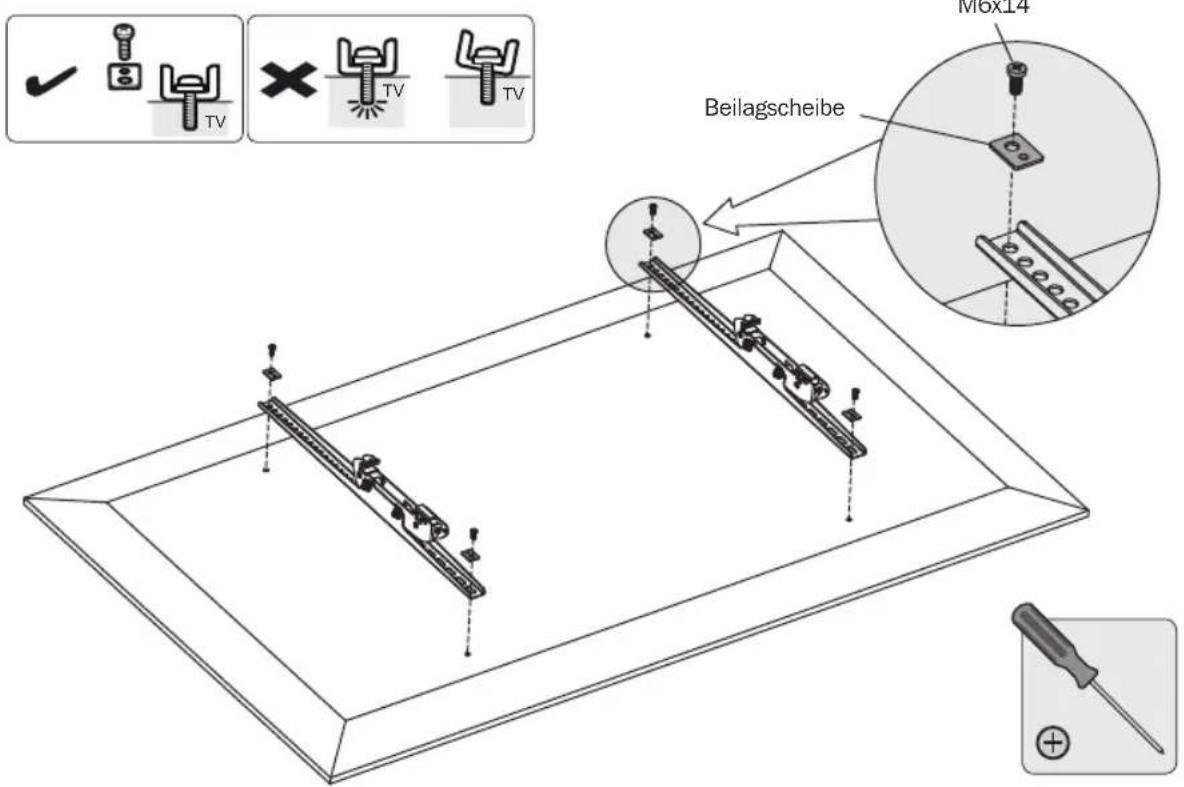

8. Befestigen der Adapterhalterungen am Bildschirm

8.1 Für Bildschirme mit flacher Rückseite

M0x14 Beilagscheibe

8. Befestigen der Adapterhalterungen am Bildschirm

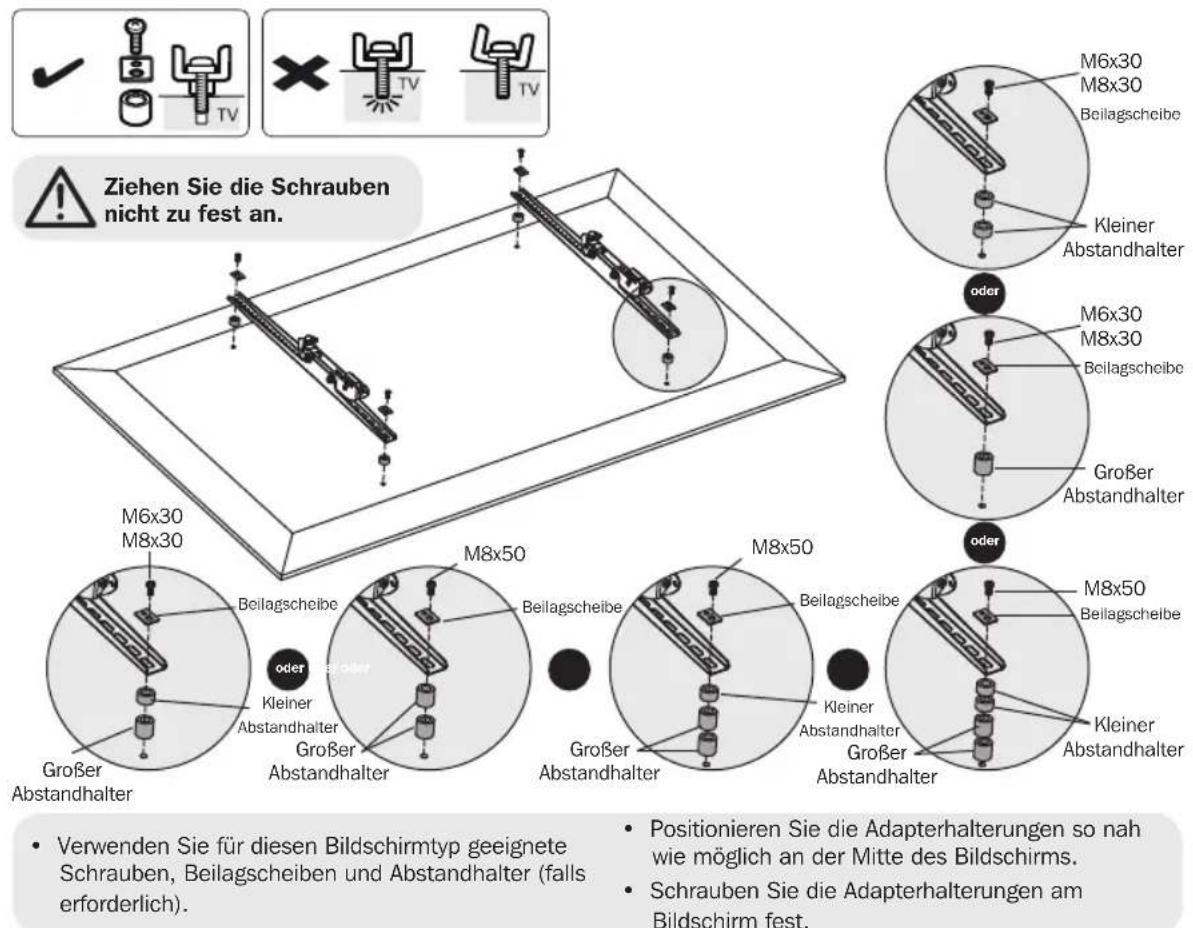

8.2 Für Bildschirme mit vertiefter Rückseite oder Zugriff auf A/V-Eingänge

- Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen am Bildschirm fest.

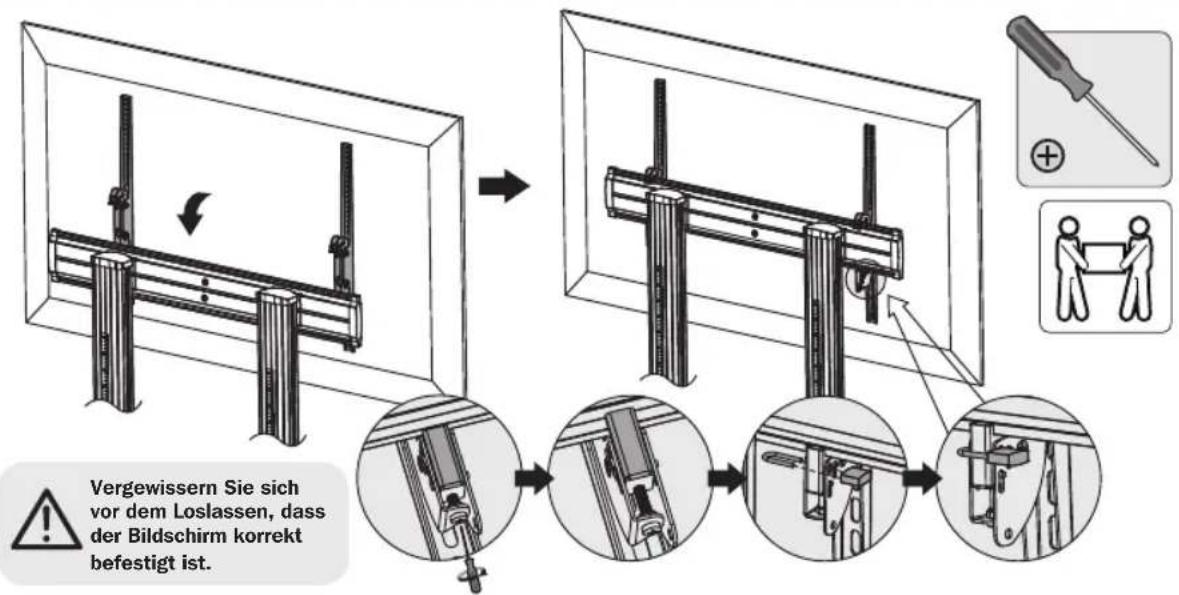

9. Aufhängen des Bildschirms an der Universalplatte

Vergewissern Sie sich vor dem Loslassen, dass der Bildschirm korrekt befestigt ist.

• Haken Sie die (am Bildschirm befestigten) Adapterhalterungen an der Universalplatte ein.
• Drehen Sie die Schrauben am Boden gegen den Uhrzeigersinn, um sie zu sichern.

- Drehen Sie die Schrauben am Boden im Uhrzeigersinn, um sie zu lösen.

- Verwenden Sie ein Vorhängeschloss (nicht inbegriffen), um zu verhindern, dass der Fernseher gestohlen wird.

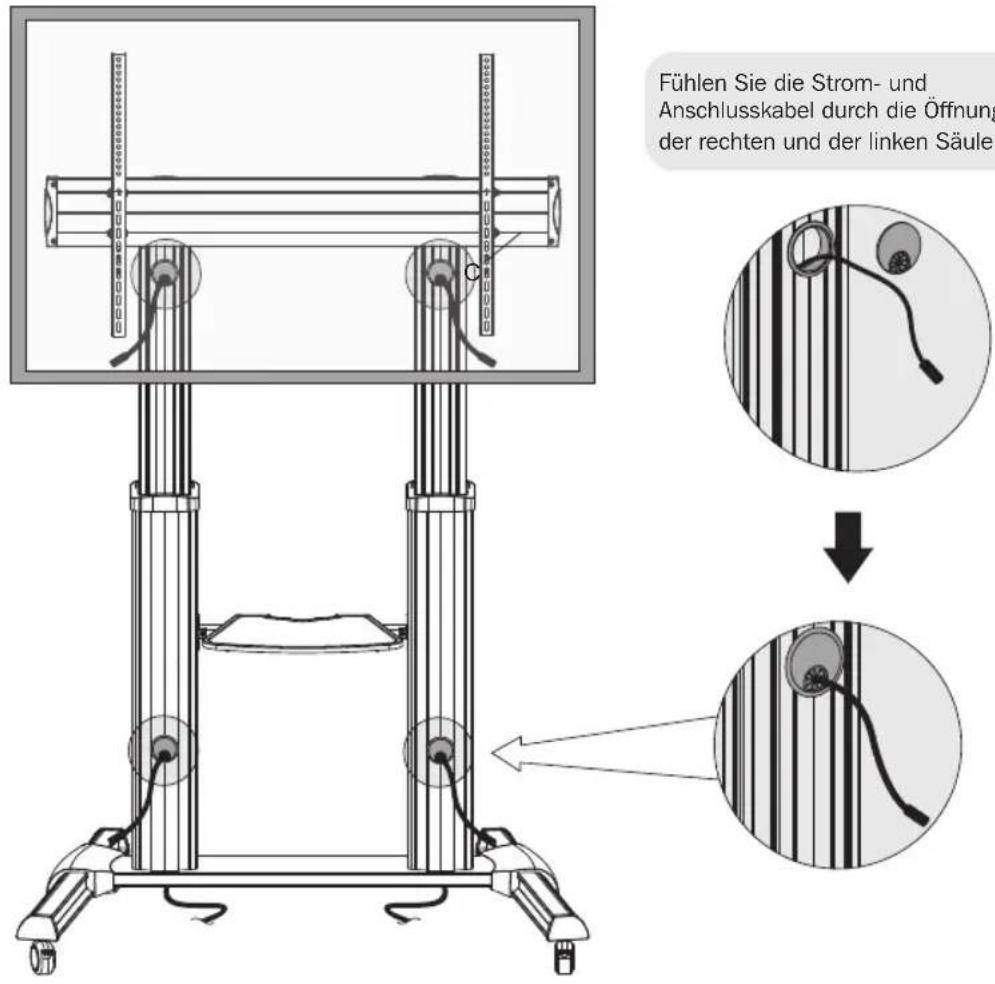

10. Kabelführung

Fühlen Sie die Strom- und Anschlusskabel durch die Öffnung der rechten und der linken Säule.

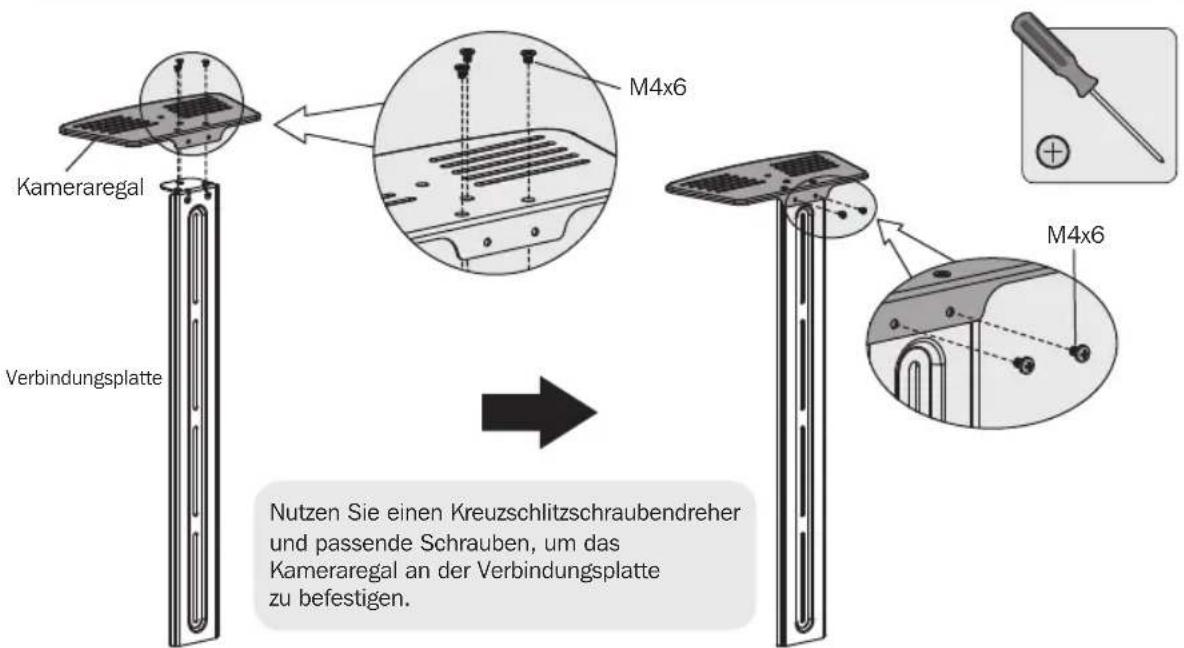

11. Montage des Kameraregals

Kameraregal Verbindungsplatte M4x6 M4x6 Nutzen Sie einen Kreuzschlitzschraubendreher und passende Schrauben, um das Kameraregal an der Verbindungsplatte zu befestigen.

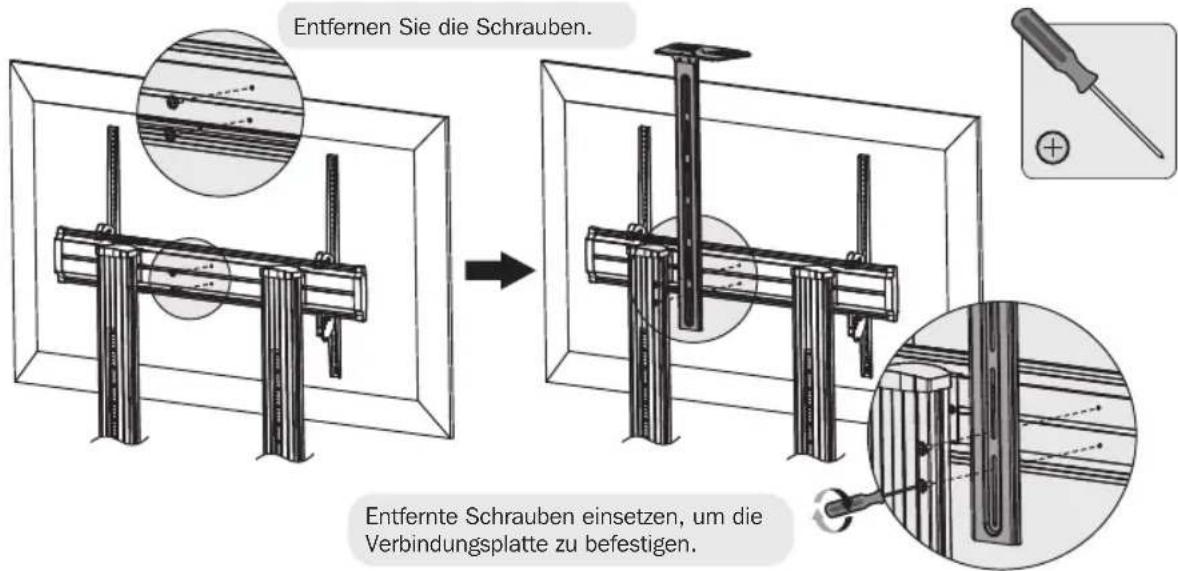

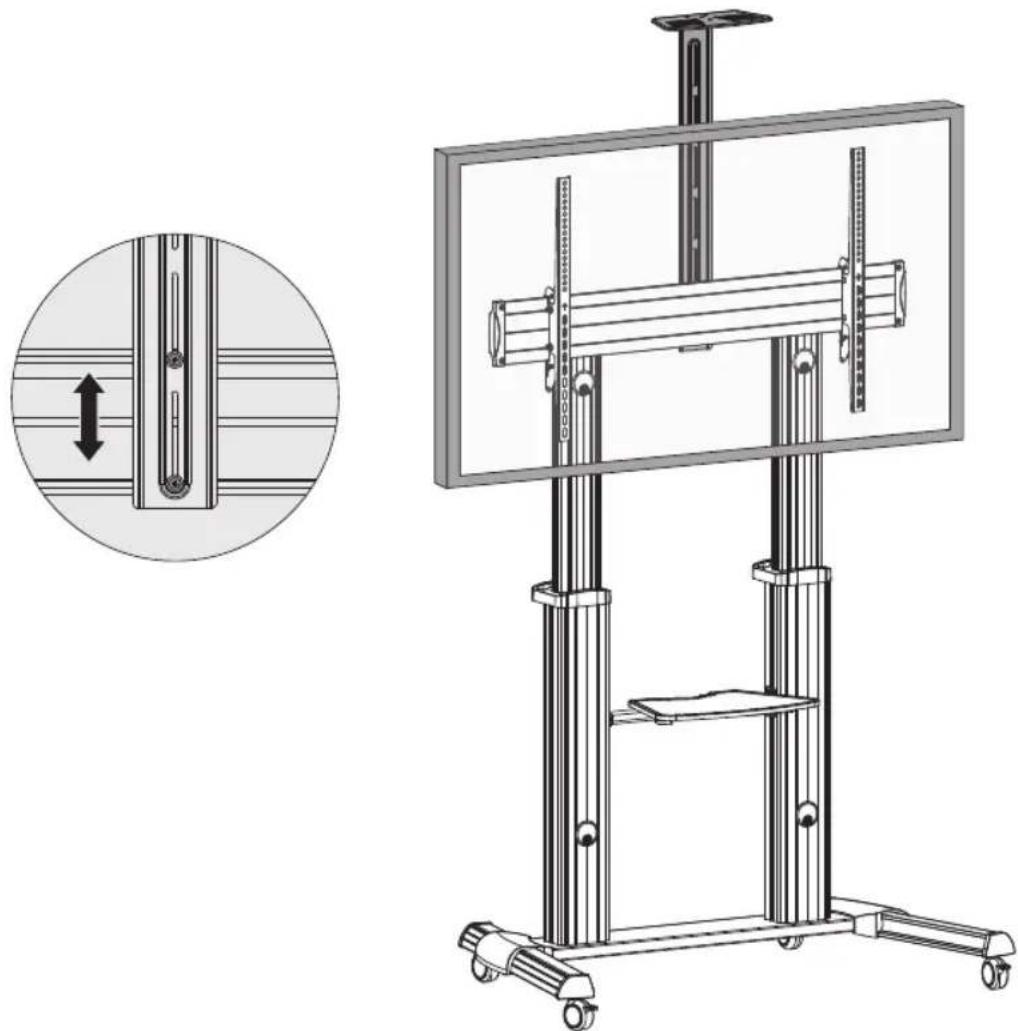

12. Befestigen des montierten Kameraregals an der Universalplatte

Entfernen Sie die Schrauben. Entfernte Schrauben einsetzen, um die Verbindungsplatte zu befestigen.

Entfernen Sie die beiden hinteren Schrauben der Universalplatte und befestigen Sie dann das montierte Kameraregal mit den beiden gerade entfernten Schrauben. Stellen Sie das montierte Kameraregal auf die gewünschte Höhe ein, sichern Sie es dann, indem Sie die Schrauben mit einem Kreuzschlitzschraubendreher festziehen.

+5° -10° 1200 mm 1250 mm 1300 mm 1350 mm 1400 mm 1450 mm 1500 mm 1550 mm 1600 mm 1650 mm Mitte des TV-Panels, Höhe vom Fußboden gemessen. Nutzen Sie den Inbusschlüssel, um die Schrauben an beiden Stützblöcken zu lösen. Bringen Sie das DVD-Regal auf die gewünschte Höhe und ziehen Sie alle Schrauben fest. Stützblock Inbusschlüssel

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Halterung sicher angebracht ist.
• Weitere Informationen erhalten Sie über www.tripplite.com/support.
