MANUAL DE USUARIO DMCS60100XX Tripp Lite

Manual del Propietario

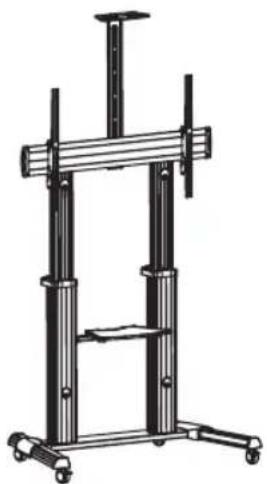

Pedestal Móvil de Piso de Servicio Pesado para Panel Plano

Modelo: DMCS60100XX

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD MÁXIMA DE LA CARGA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

200 × 200 / 300 × 300 /

400 × 200 / 400 × 400 /

600 x 400 / 800 x 400 /

800 x 600 / 1000 x 600

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.triplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Al apretar excesivamente los tornillos puede dañar los componentes, reduciendo sustancialmente su capacidad de soporte.
• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

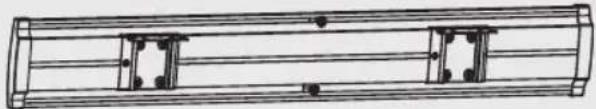

Accesorios y Partes Incluidas en el Empaque

IMPORTANTE: Asegúrese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes antes de instalar. Si faltase cualquier parte o estuviese dañada, visite www.tripplite.com/support para solicitar servicio.

Base Central (x1)

Pata Izquierda (x1)

Pata Derecha (x1)

Cubierta Izquierda (x1)

Cubierta Derecha (x1)

Columna Izquierda (x1)

Columna Derecha (x1)

Soporte Adaptador Izquierdo (x1)

Soporte Adaptador Derecho (x1)

Tapa Superior (x2)

Repisa para Cámara (x1)

Barra de Soporte (x1)

Perilla (x2)

Paquete P

M6x25 Philips de Cabeza Redonda (x2)

M6x16 (x4)

M4x6 (x3)

M4x6 (x2) Tornillos Allen de Cabeza Hueca M6x25 (x2)

M6x14 (x6) M8x25 (x8)

M6x25 Allen de Cabeza Redonda (x2)

Llave Hexagonal (x1)
Llave (x1)

Paquete M

M5 x 14 (x4) M8 x 50 (x4) x 14 (x4)

M6 x 30 (x4)

M8 x 30 (x4)

Arandela (x4) Espaciador Pequeño (x8)

Espaciador Grande (x8)

1. Ensamble de la Base

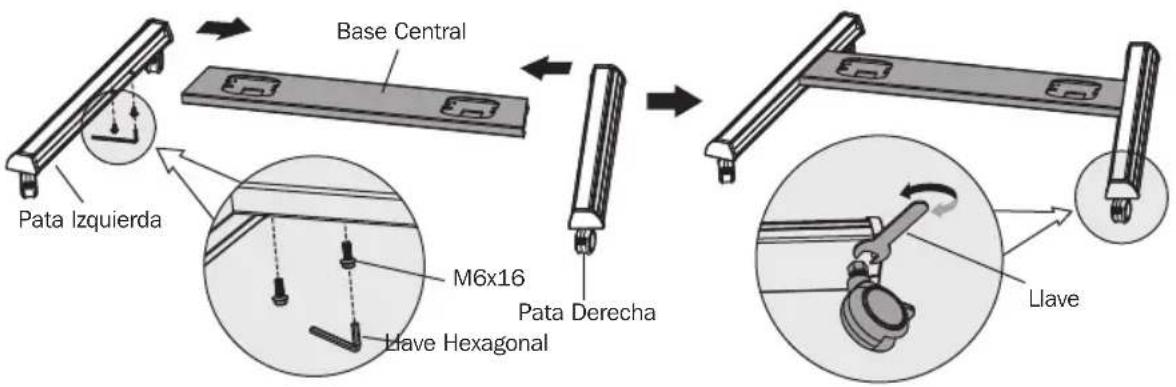

• Inserte la pata derecha en la base. Alinee los orificios en la pata derecha con los orificios en la base. Asegure con los tornillos. Repita este paso para la pata izquierda.
• Cada rueda puede ajustarse independientemente para un ajuste fino. Gire ligeramente la tuerca con la llave para bajar o elevar la base.

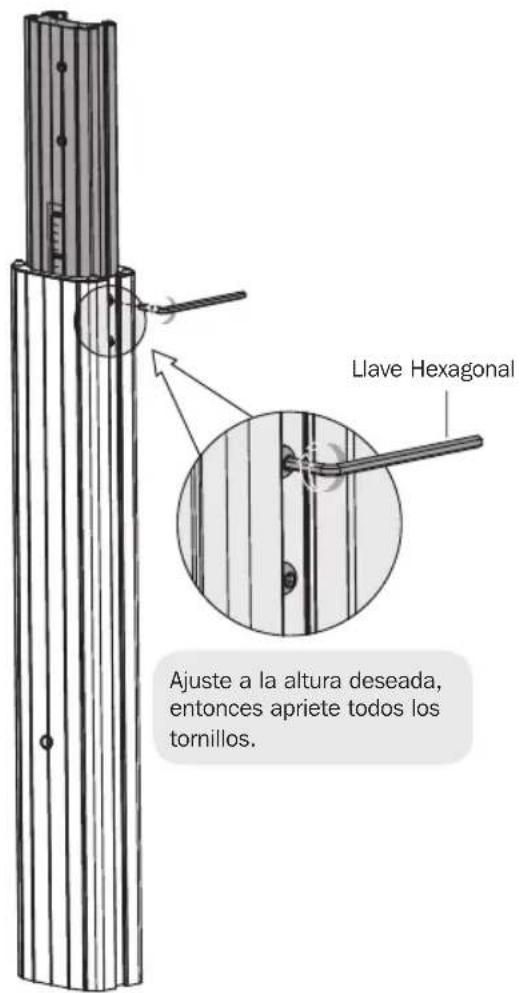

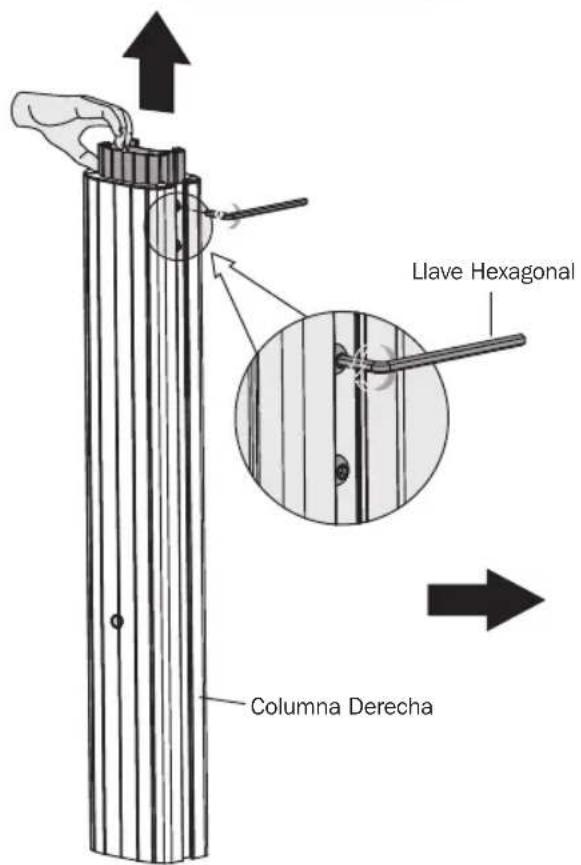

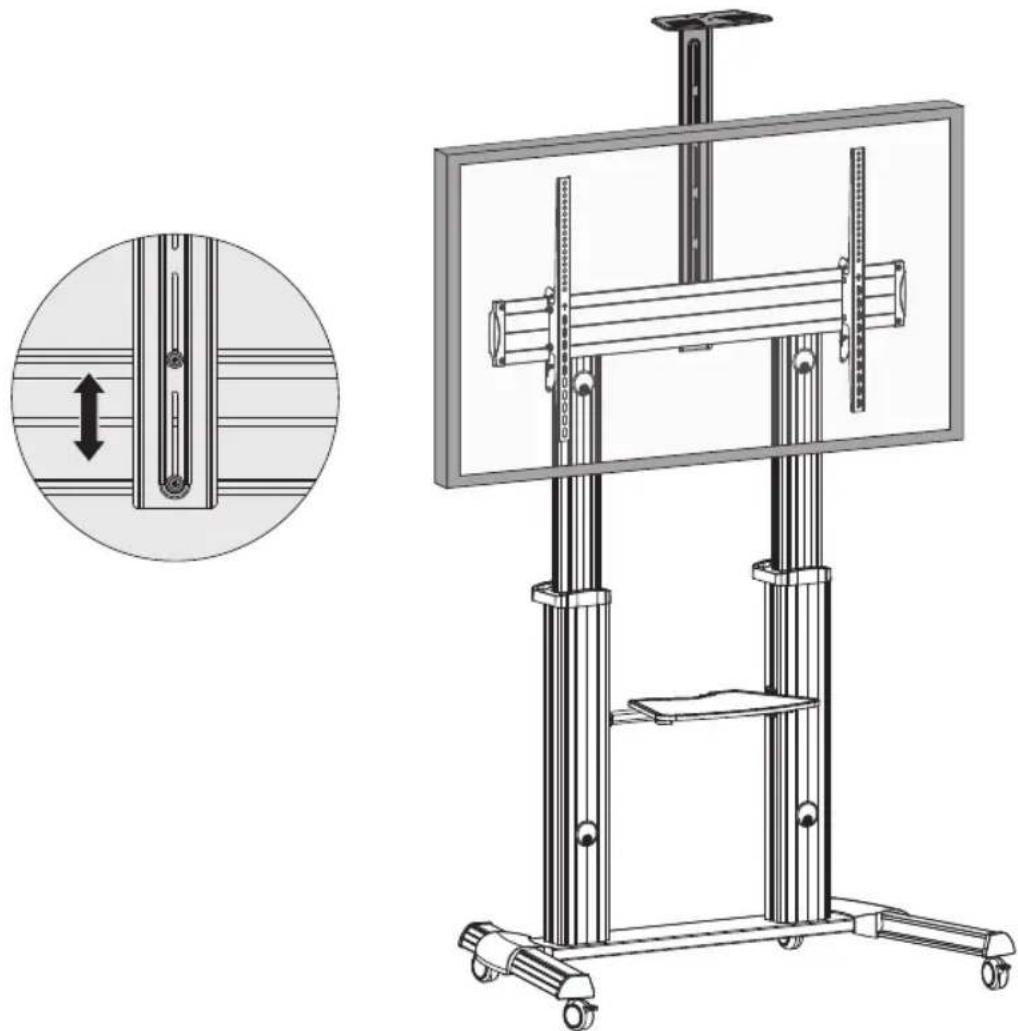

2. Ajuste de la Altura de la Columna

PRECAUCIÓN: Sujete la columna interna cuando afloje los tornillos para ajustar la altura.

Repita este paso para la columna izquierda.
Nota: Asegúrese de que ambas columnas estén a la misma altura utilizando el indicador de altura como guía.

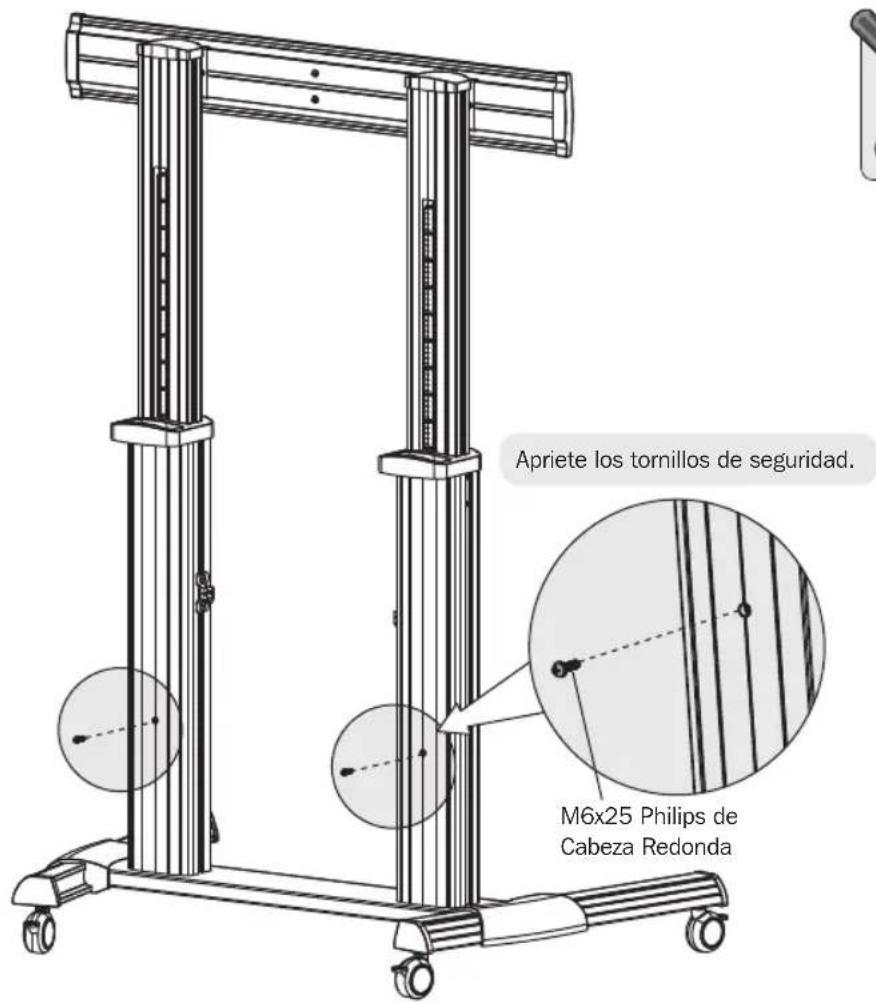

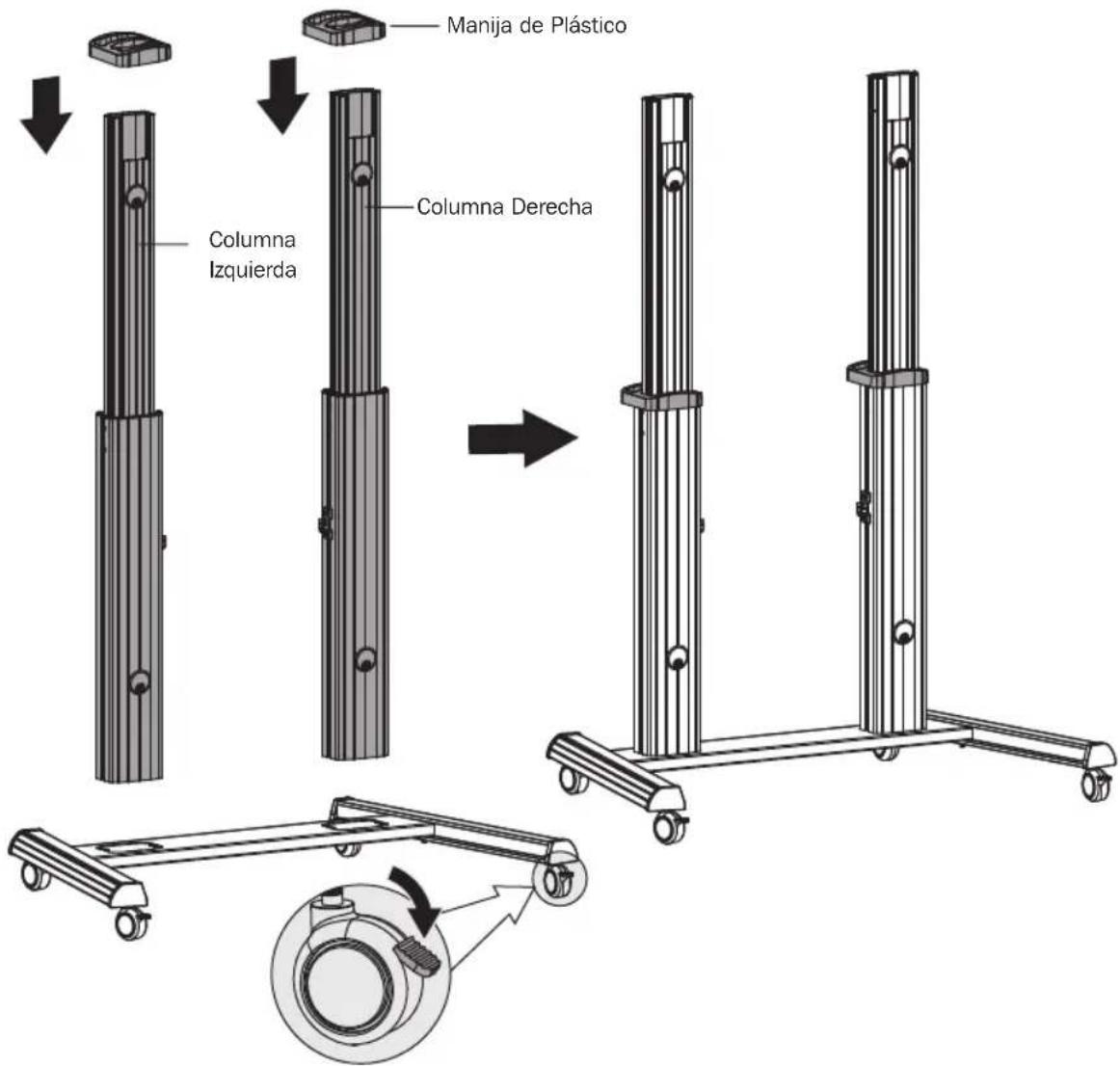

3. Fije las Columnas a la Base

Durante este paso, las columnas no

se sujetan a la base con tornillos.

Tenga cuidado de no dejar caer las columnas.

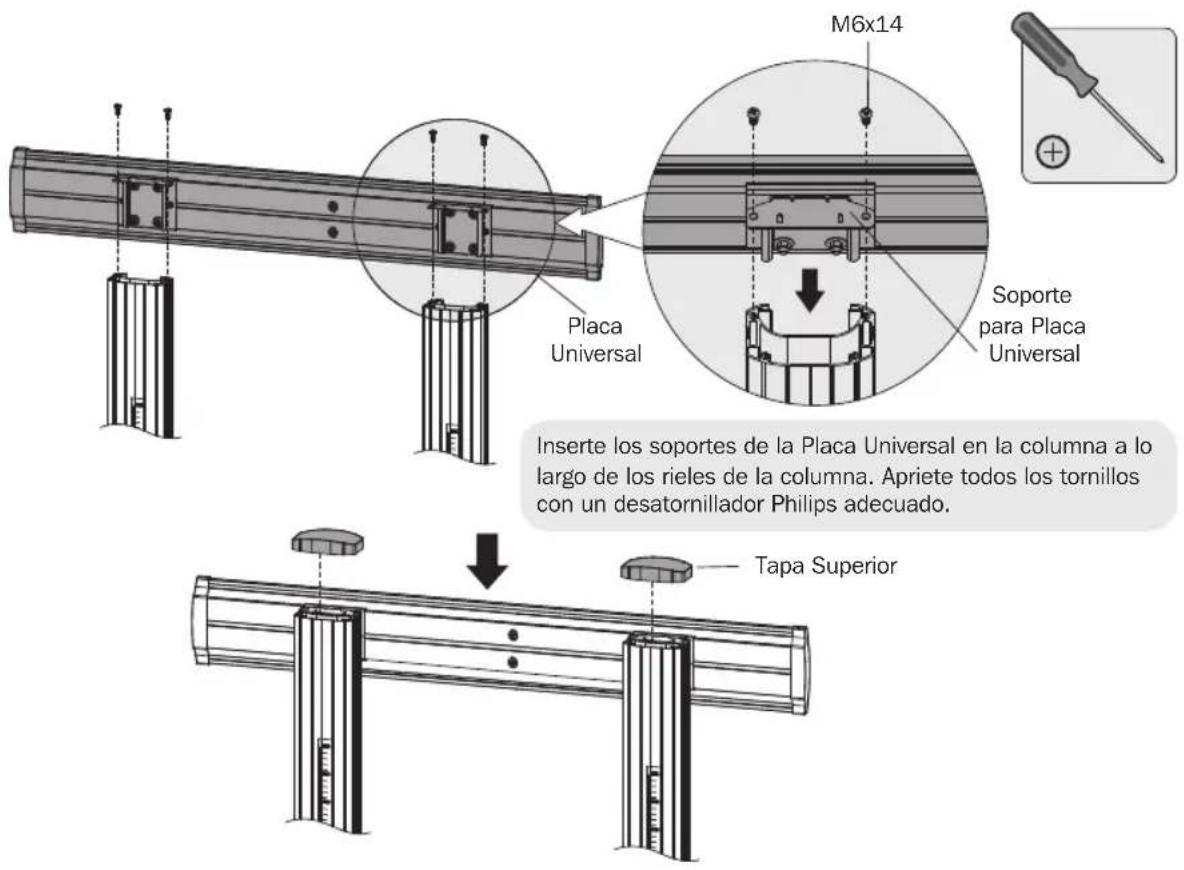

1. Coloque la placa Universal en las Columnas

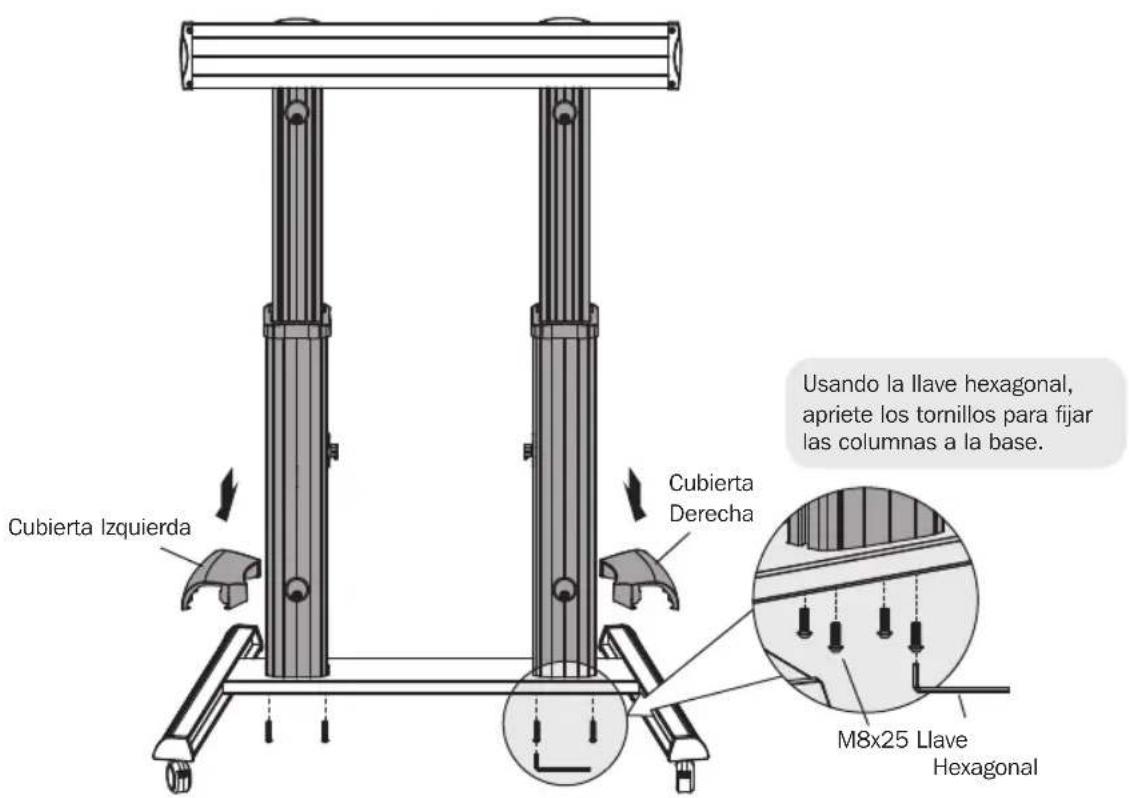

1. Asegure las Columnas a la Base

1. Asegure las Columnas a la Base

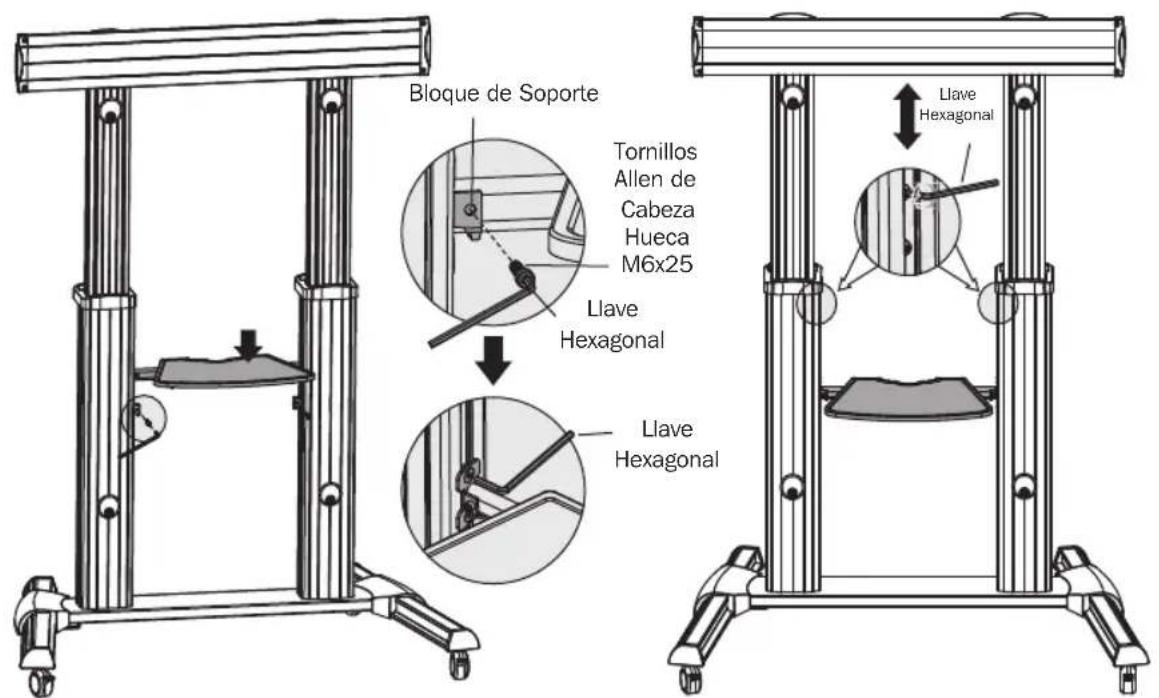

1. Fije la Repisa para DVD a las columnas


Utilice la llave y tornillos Allen para fijar al Conjunto de Repisa de DVD a los Bloques de Soporte de las Columnas.
Ajuste las columnas a la altura deseada antes de instalar la pantalla.

8. Fije los Soportes del Adaptador a la Pantalla

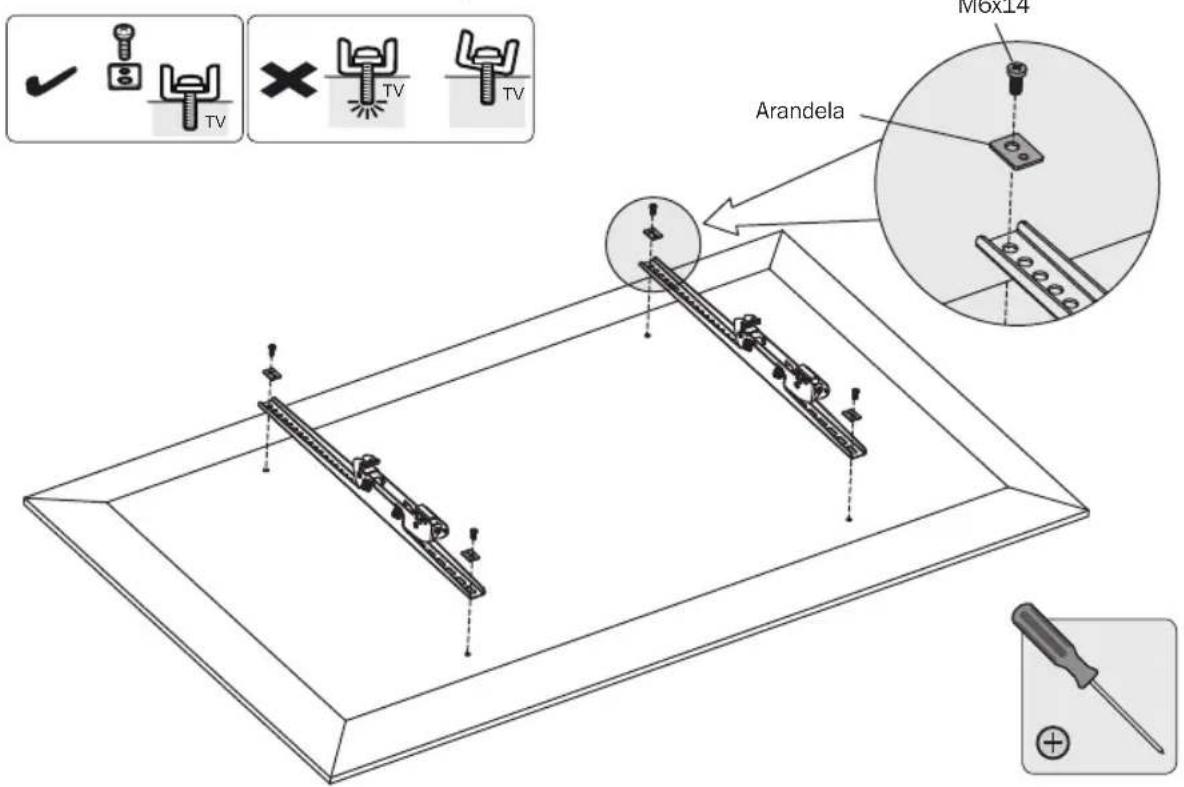

8.1 Para Pantallas con Respaldo Plano

8. Fije los Soportes del Adaptador a la Pantalla

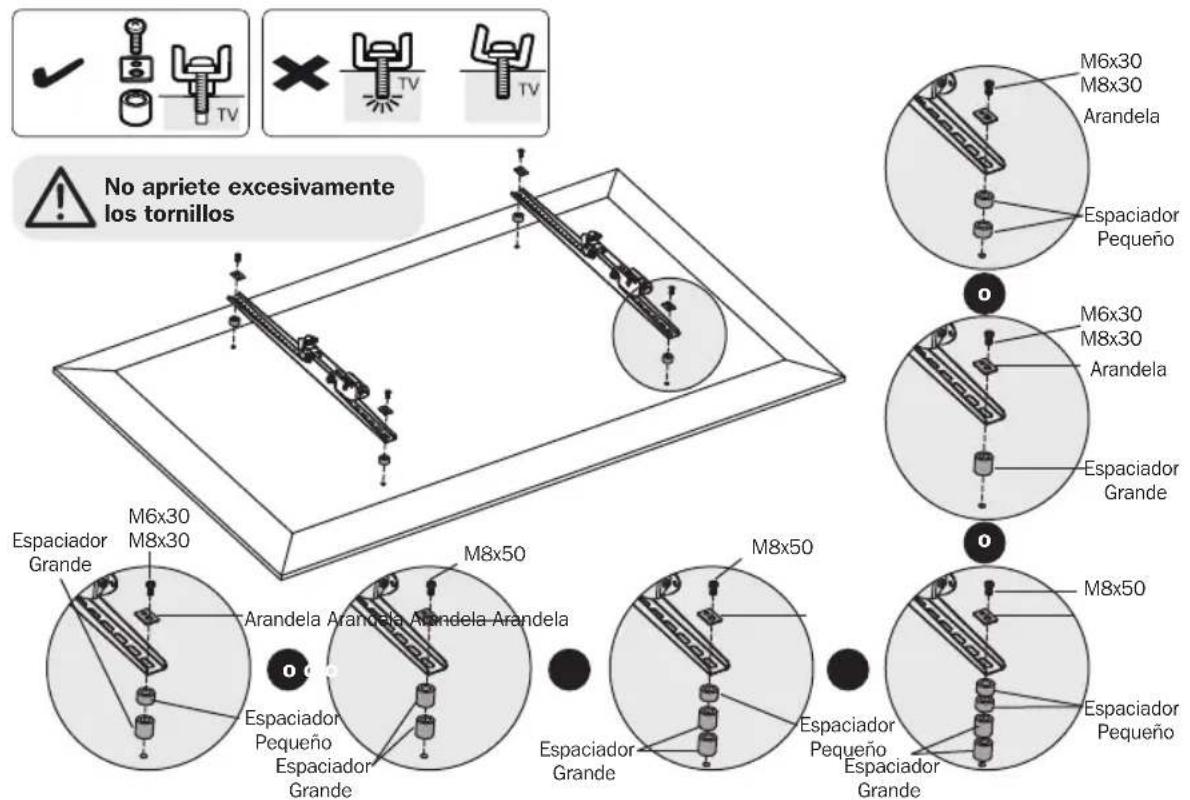

Para Pantalla con Respaldo Cóncavo o para Acceder a Entradas de Audio y Video

• Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

- Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

- Atornille los soportes del adaptador a la pantalla.

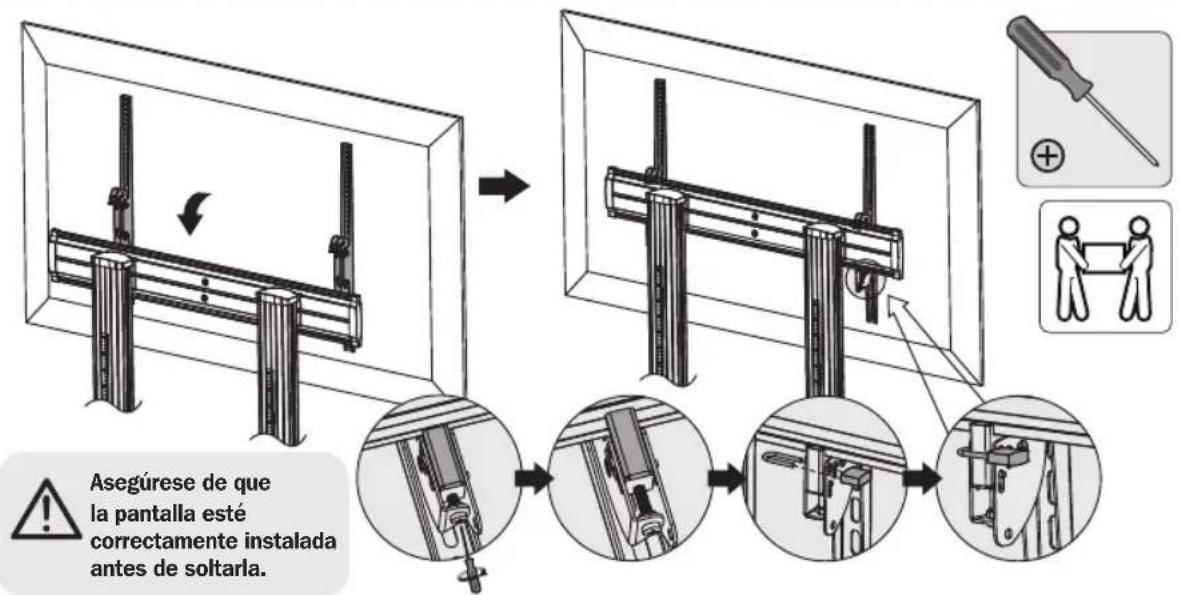

1. Cuelgue la Pantalla en la Placa Universal


- Enganche los soportes del adaptador (Fijados a la pantalla) sobre la placa universal.

- Gire los tornillos de la parte inferior en sentido contrario a las manecillas del reloj para bloquear.

- Gire los tornillos de la parte inferior en sentido de las manecillas del reloj para desbloquear.

- Utilice un candado (no incluido) para evitar que roben la pantalla.

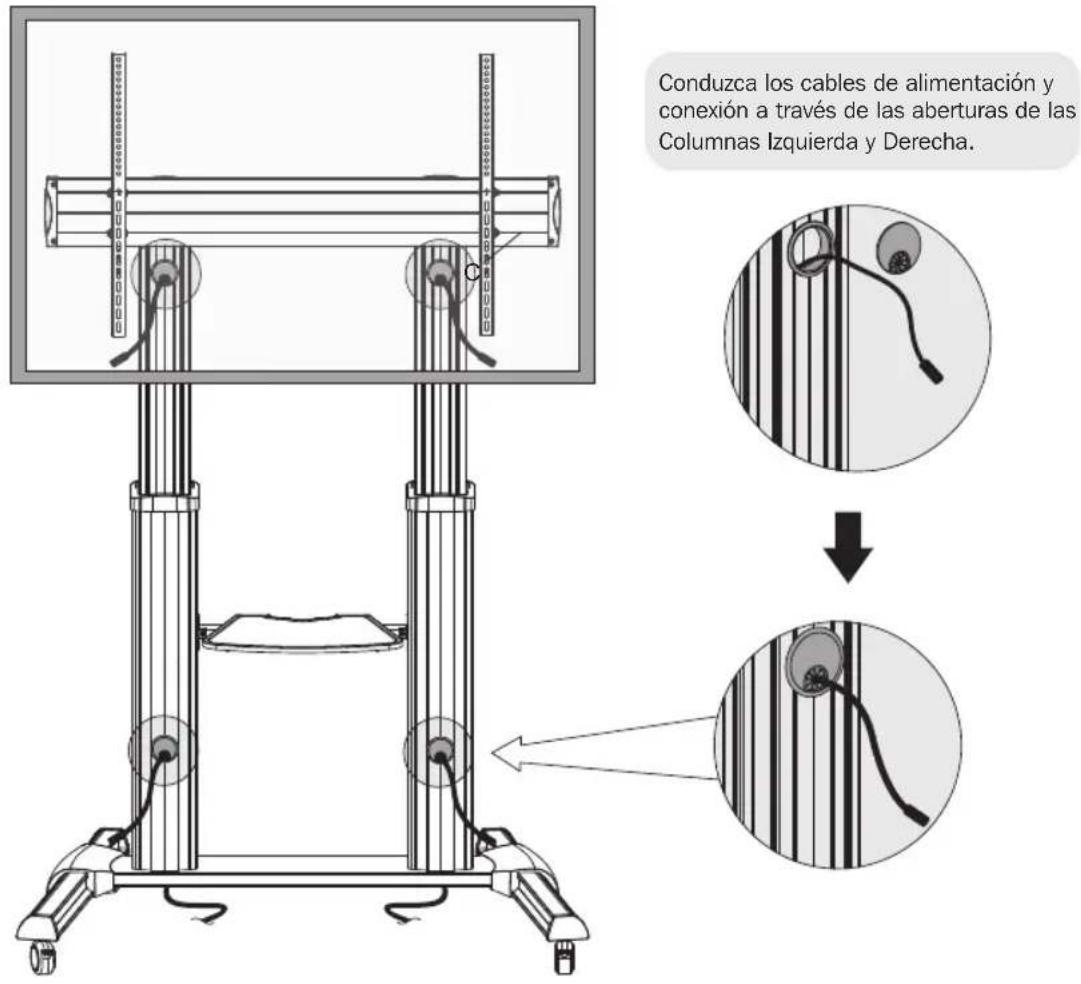

10. Administración del Cableado

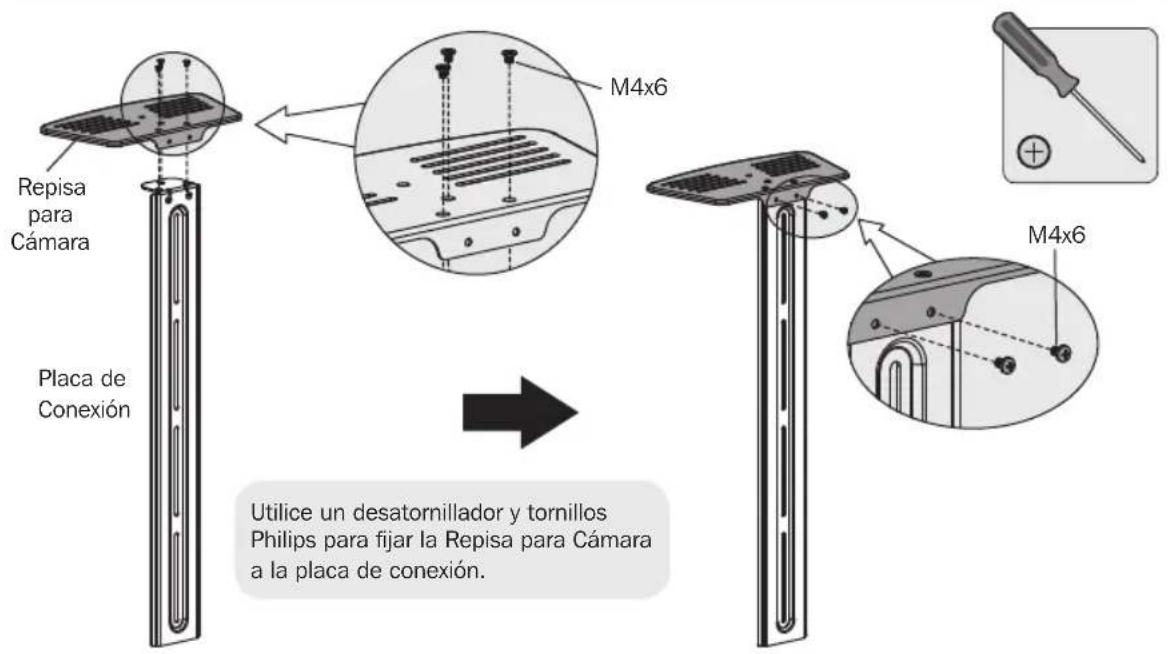

11. Ensamble la Repisa para Cámara

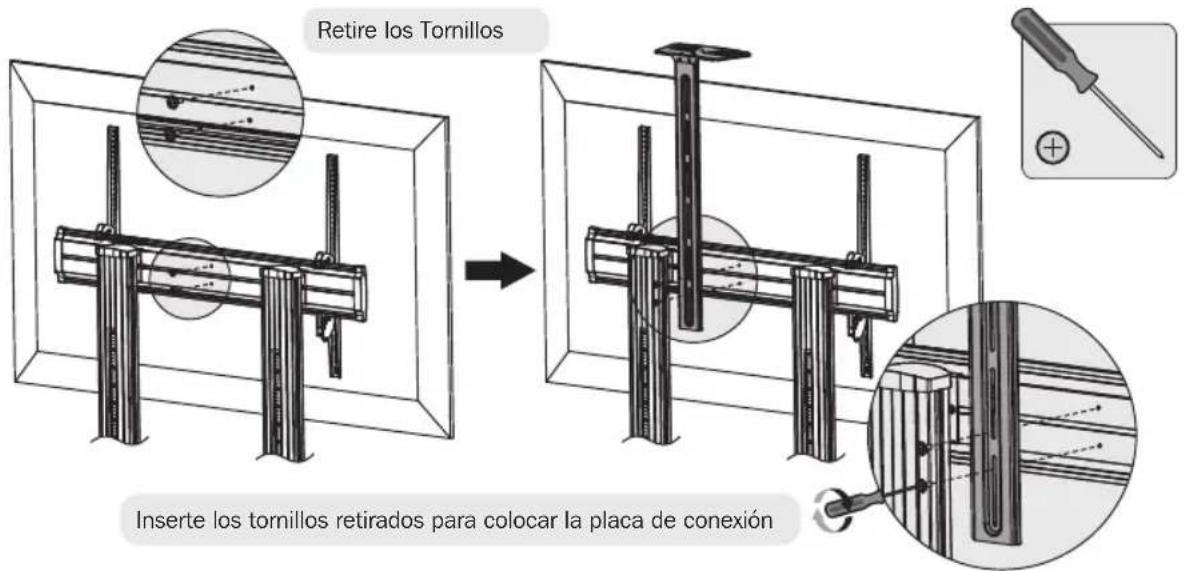

1. Fije el Conjunto de Repisa para Cámara a la Placa Universal


Retire los dos tornillos traseros de la placa Universal, entonces sujete al Conjunto de Repisa para Cámara utilizando los mismos tornillos que retiró. Ajuste el Conjunto de Repisa para Cámara a la altura deseada, luego asegúrelo apretando los tornillos con un desatornillador Philips.

Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Para cualquier pregunta adicional, visite www.triplite.com/support.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support
