Marque	Tripp Lite
Modèle	NPOESPLG5VMU (NPOE-SPL-G-5VMU)
Type de produit	Répartiteur PoE (coupleur actif PoE Gigabit)
Alimentation d'entrée	48 V CC via PoE IEEE 802.3af
Alimentation de sortie	5 V CC, 1 A (5 W) via Micro USB
Vitesse de données	10/100/1000 Mbps (Gigabit)
Distance maximale	100 m (328 pi)
Connecteurs	1 x RJ45 (entrée PoE), 1 x RJ45 (sortie données), 1 x Micro USB (sortie alimentation)
Compatibilité	Commutateur PoE IEEE 802.3af ou injecteur 48 V
Applications typiques	Raspberry Pi, Dropcam, tablettes, caméras IP, autres dispositifs compatibles
Installation	Prêt à l'emploi, aucune alimentation externe requise
Dimensions	Environ 6 x 4 x 2 cm (estimation)
Poids	Environ 50 g (estimation)
Garantie	Garantie limitée de 3 ans
Entretien et nettoyage	Aucun entretien spécifique requis ; nettoyer avec un chiffon sec
Sécurité	Ne pas utiliser pour des appareils de survie ; respecter les spécifications électriques
Pièces détachées et réparabilité	Non applicable (produit scellé, contacter le support pour remplacement sous garantie)
Informations générales	Divise la transmission de données et d'alimentation sur un câblage Ethernet existant ; élimine le besoin d'acheminer l'alimentation CC

FOIRE AUX QUESTIONS - NPOESPLG5VMU Tripp Lite

Comment installer le répartiteur Tripp Lite NPOESPLG5VMU ?

Raccordez le connecteur RJ45 d'entrée à un commutateur PoE IEEE 802.3af ou à un injecteur 48 V à l'aide d'un câble Ethernet (jusqu'à 100 m). Branchez ensuite le connecteur RJ45 de sortie données à votre appareil réseau et le connecteur Micro USB à l'appareil nécessitant une alimentation 5 V 1 A. Aucune alimentation externe n'est requise.

Quelle est la tension et le courant de sortie du répartiteur ?

La sortie est de 5 V CC avec un courant maximal de 1 A, soit une puissance de 5 W. Cela suffit pour alimenter un Raspberry Pi ou une caméra IP.

Puis-je utiliser ce répartiteur avec un Raspberry Pi ?

Oui, le répartiteur est conçu pour être utilisé avec des Raspberry Pi, Dropcam, tablettes, caméras IP et autres dispositifs compatibles. Assurez-vous que votre Raspberry Pi accepte une alimentation 5 V via Micro USB.

Quelle est la longueur maximale de câble Ethernet supportée ?

Le répartiteur supporte une distance maximale de 100 mètres (328 pieds) entre le commutateur PoE et le répartiteur, conformément à la norme Ethernet.

Le répartiteur nécessite-t-il une alimentation externe ?

Non, le répartiteur est alimenté par le PoE (Power over Ethernet). Il n'a pas besoin d'une source d'alimentation séparée.

Est-il compatible avec le PoE+ (802.3at) ?

Le répartiteur est conçu pour le PoE IEEE 802.3af (15,4 W). Bien qu'il puisse fonctionner avec un injecteur PoE+ (30 W), la sortie reste limitée à 5 W. Vérifiez la compatibilité avec votre équipement.

Quels types de dispositifs puis-je alimenter avec ce répartiteur ?

Vous pouvez alimenter des dispositifs nécessitant 5 V CC et jusqu'à 1 A, tels que des Raspberry Pi, des caméras IP, des tablettes, des capteurs IoT, etc.

Comment résoudre un problème de non-alimentation après installation ?

Vérifiez que le commutateur ou l'injecteur PoE est compatible IEEE 802.3af et délivre bien 48 V. Assurez-vous que le câble Ethernet ne dépasse pas 100 m. Testez avec un autre câble ou un autre port. Si le problème persiste, contactez le support Tripp Lite.

Quelle est la garantie du produit ?

Le produit est couvert par une garantie limitée de 3 ans à compter de la date d'achat. Pour toute réclamation, contactez Tripp Lite pour obtenir un numéro RMA.

Le répartiteur prend-il en charge les débits Gigabit ?

Oui, il supporte les débits de 10/100/1000 Mbps (Gigabit), ce qui permet une transmission de données haut débit sans perte.

MODE D'EMPLOI NPOESPLG5VMU Tripp Lite

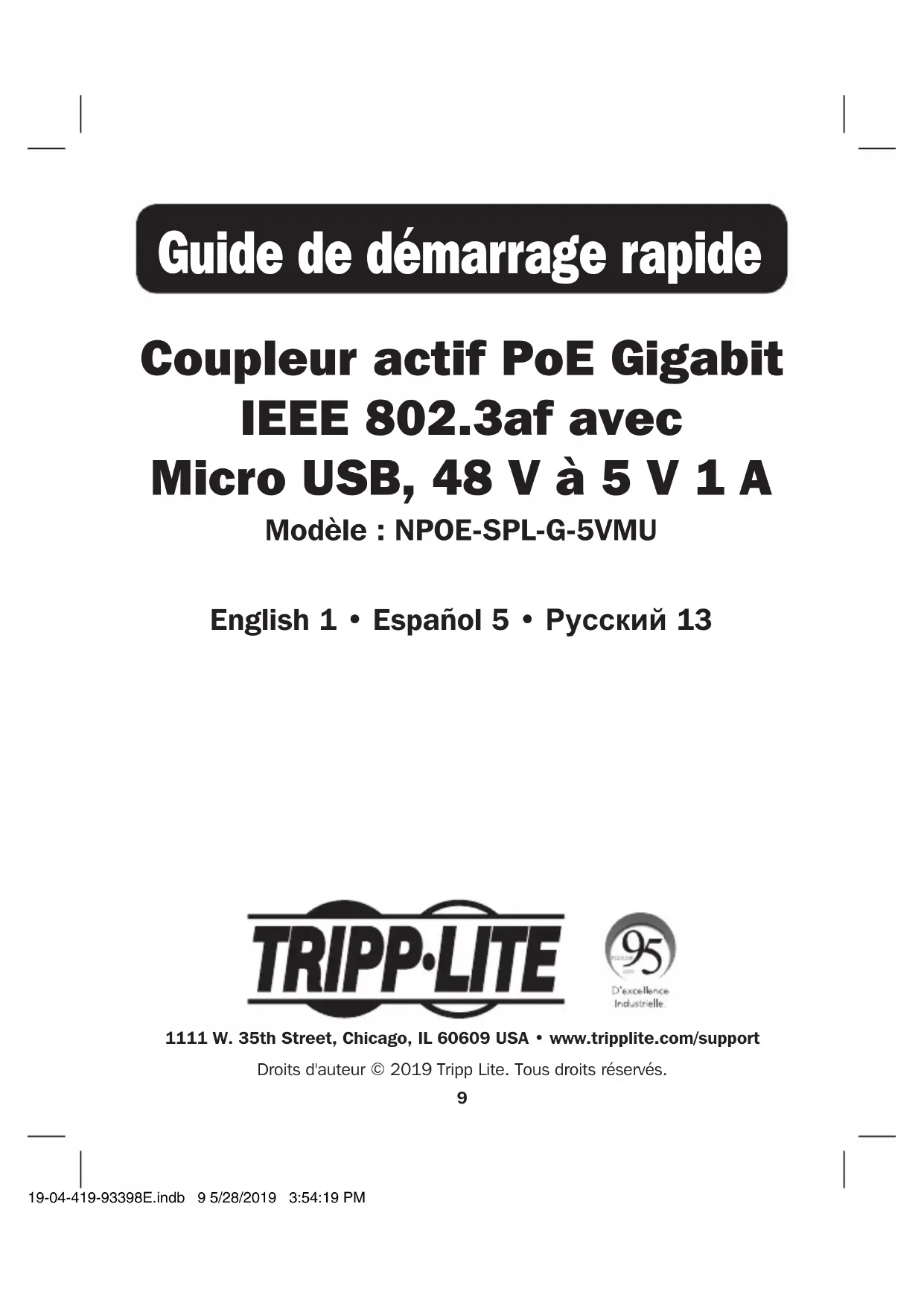

Guide de démarrage rapide

Coupleur actif PoE Gigabit IEEE 802.3af avec

Micro USB, 48 V à 5 V 1 A

Modèle : NPOE-SPL-G-5VMU

English 1 • Español 5 • Русский 13

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Divise la transmission de données et d'alimentation sur un câblage de catégorie existant ou nouvellement installé
• Prolonge jusqu'à 100 m (328 pi) d'un commutateur nécessitant l'alimentation électrique par câble Ethernet (PoE) conforme IEEE 802.3af ou d'un injecteur de 48 V.
• Prend en charge des taux de données de 10/100/1 000 Mbps Gigabit et une alimentation de 5 V 1 A (5 W)
• Élimine le besoin d'acheminer de l'alimentation CC vers les dispositifs finaux sur un réseau local câblé
• Conçu pour être utilisé avec des Raspberry Pi, des Dropcam, des tablettes, des caméras IP et d'autres dispositifs compatibles
• Prêt à l'emploi; aucun lecteur et aucune alimentation externe requise

L'emballage inclut

• Coupleur PoE NPOE-SPL-G-5VMU avec Micro USB
  • Guide de démarrage rapide

Accessoires en option

• Cordons de raccordement UTP à fils rigides 24 AWG Cat6 de la série N202
• Cordons de raccordement UTP Cat5e de la série N002

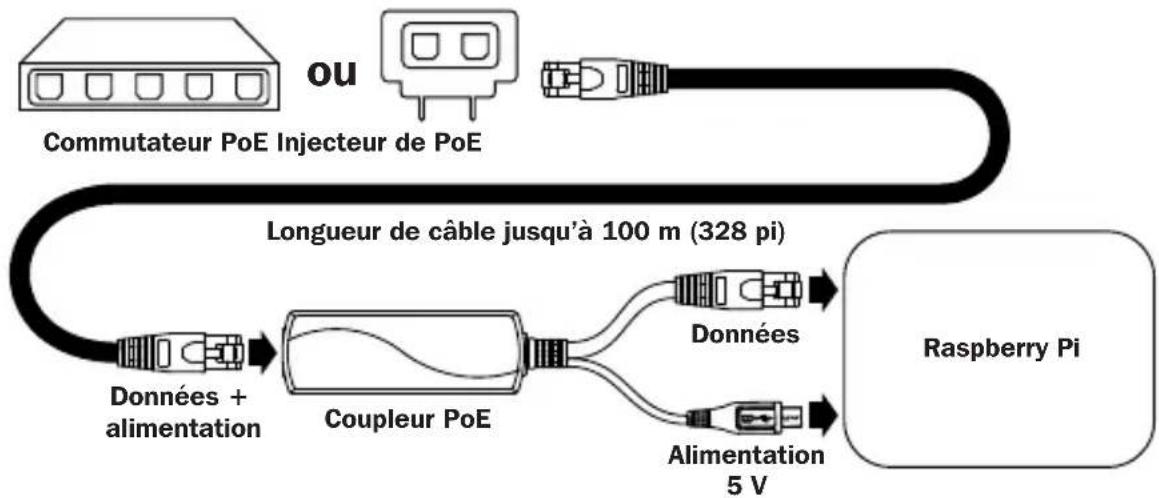

Installation

1. En utilisant un câblage de catégorie existant ou nouvellement installé, raccorder le coupleur NPOE-SPL-G-5VMU de Tripp Lite à un commutateur PoE conforme IEEE 802.3af ou à un injecteur de 48 V.
2. Raccorder le connecteur RJ45 (sortie des données) pour transmettre des données.
3. Raccorder le connecteur Micro USB (sortie d'alimentation) pour fournir 5 V 1 A (5 W).

Garantie

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux.

Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément,

TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
