Бренд	Tripp Lite
Модель	NPOESPLG5VMU (NPOE-SPL-G-5VMU)
Тип продукта	PoE-разветвитель (активный PoE-гигабитный сплиттер)
Входное питание	48 В постоянного тока через PoE IEEE 802.3af
Выходное питание	5 В постоянного тока, 1 А (5 Вт) через Micro USB
Скорость передачи данных	10/100/1000 Мбит/с (Гигабит)
Максимальное расстояние	100 м (328 футов)
Разъемы	1 x RJ45 (вход PoE), 1 x RJ45 (выход данных), 1 x Micro USB (выход питания)
Совместимость	Коммутатор PoE IEEE 802.3af или инжектор 48 В
Типичные применения	Raspberry Pi, Dropcam, планшеты, IP-камеры, другие совместимые устройства
Установка	Готов к использованию, внешнее питание не требуется
Размеры	Примерно 6 x 4 x 2 см (оценка)
Вес	Примерно 50 г (оценка)
Гарантия	Ограниченная гарантия 3 года
Обслуживание и чистка	Специального обслуживания не требуется; протирать сухой тканью
Безопасность	Не использовать для жизнеобеспечивающих устройств; соблюдать электрические спецификации
Запасные части и ремонтопригодность	Не применимо (герметичное изделие, обратитесь в службу поддержки для замены по гарантии)
Общая информация	Разделяет передачу данных и питания по существующему Ethernet-кабелю; устраняет необходимость прокладки кабеля постоянного тока

Часто задаваемые вопросы - NPOESPLG5VMU Tripp Lite

Как установить разветвитель Tripp Lite NPOESPLG5VMU?

Подключите входной разъем RJ45 к коммутатору PoE IEEE 802.3af или инжектору 48 В с помощью Ethernet-кабеля (до 100 м). Затем подключите выходной разъем RJ45 для данных к вашему сетевому устройству, а разъем Micro USB к устройству, требующему питание 5 В 1 А. Внешнее питание не требуется.

Каковы напряжение и ток на выходе разветвителя?

Выход составляет 5 В постоянного тока с максимальным током 1 А, то есть мощность 5 Вт. Этого достаточно для питания Raspberry Pi или IP-камеры.

Можно ли использовать этот разветвитель с Raspberry Pi?

Да, разветвитель предназначен для использования с Raspberry Pi, Dropcam, планшетами, IP-камерами и другими совместимыми устройствами. Убедитесь, что ваш Raspberry Pi поддерживает питание 5 В через Micro USB.

Какова максимальная длина поддерживаемого Ethernet-кабеля?

Разветвитель поддерживает максимальное расстояние 100 метров (328 футов) между коммутатором PoE и разветвителем в соответствии со стандартом Ethernet.

Требуется ли разветвителю внешнее питание?

Нет, разветвитель питается по PoE (Power over Ethernet). Ему не нужен отдельный источник питания.

Совместим ли он с PoE+ (802.3at)?

Разветвитель предназначен для PoE IEEE 802.3af (15,4 Вт). Хотя он может работать с инжектором PoE+ (30 Вт), выходная мощность остается ограниченной до 5 Вт. Проверьте совместимость с вашим оборудованием.

Какие типы устройств можно питать с помощью этого разветвителя?

Вы можете питать устройства, требующие 5 В постоянного тока и до 1 А, такие как Raspberry Pi, IP-камеры, планшеты, датчики IoT и т.д.

Как решить проблему отсутствия питания после установки?

Проверьте, что коммутатор или инжектор PoE совместим с IEEE 802.3af и выдает 48 В. Убедитесь, что Ethernet-кабель не превышает 100 м. Попробуйте другой кабель или порт. Если проблема не устранена, обратитесь в службу поддержки Tripp Lite.

Какая гарантия на продукт?

На продукт предоставляется ограниченная гарантия 3 года с даты покупки. Для претензий обращайтесь в Tripp Lite для получения номера RMA.

Поддерживает ли разветвитель гигабитные скорости?

Да, он поддерживает скорости 10/100/1000 Мбит/с (Гигабит), что обеспечивает высокоскоростную передачу данных без потерь.

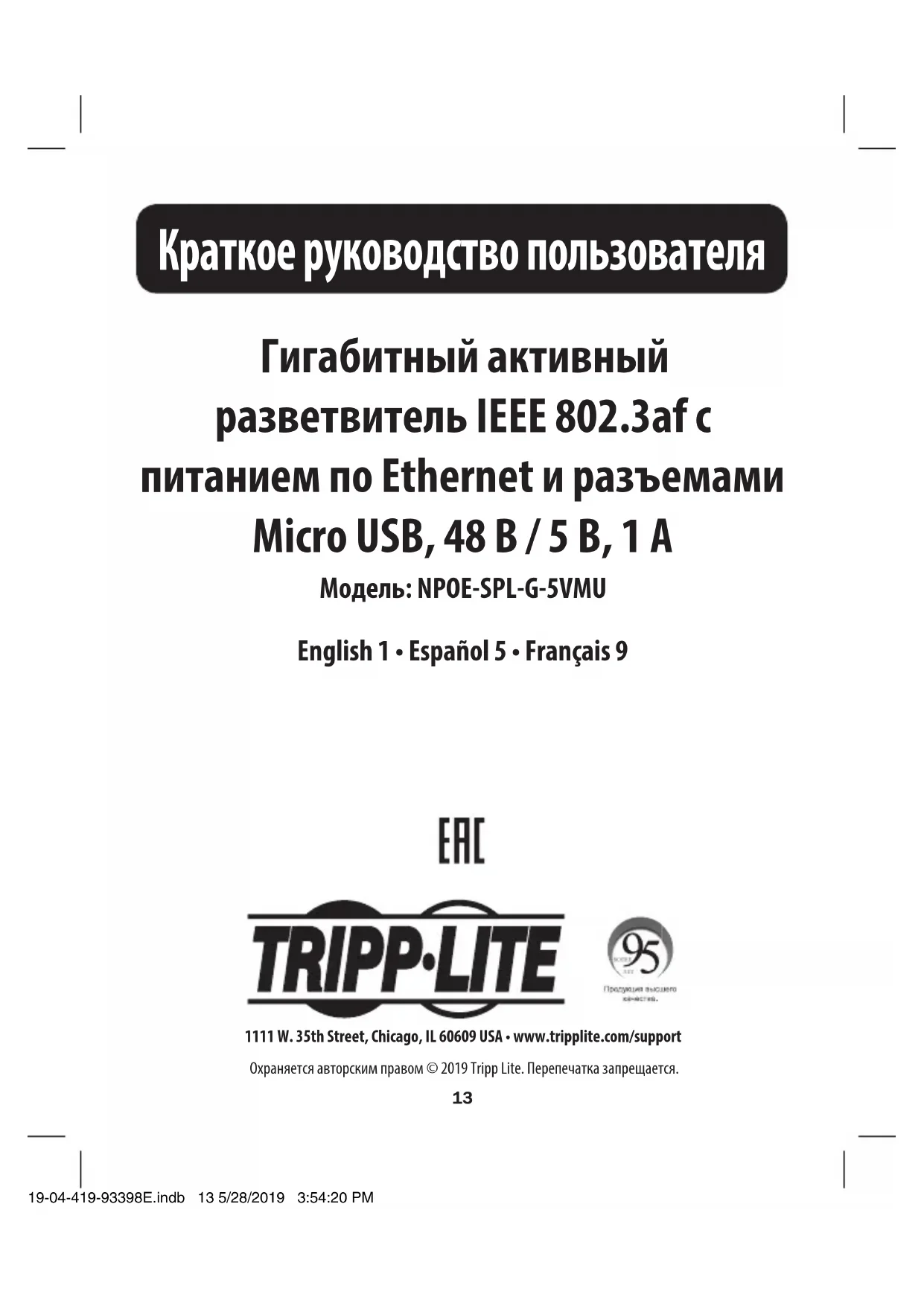

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NPOESPLG5VMU Tripp Lite

Краткое руководство пользователя

Гигабитный активный разветвитель IEEE 802.3af с питанием по Ethernet и разъемами Micro USB, 48 В / 5 В, 1 А

Модель: NPOE-SPL-G-5VMU

English 1 • Español 5 • Français 9

EAC

Продующая высшего качества.

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Характеристики изделия

• Обеспечивает разветвление канала передачи данных и питания через существующие или вновь укладываемые кабели стандартных категорий
• Обеспечивает ретрансляцию сигнала на расстояние до 100 м от коммутатора с питанием по кабелю витой пары (PoE) или 48-вольтного инжектора, соответствующих требованиям стандарта IEEE 802.3af
• Поддерживает скорости передачи данных 10/100/1000 Мбит/с (Gigabit) и питание 5 В / 1 А (5 Вт)
• Исключает необходимость прокладки кабелей питания постоянного тока до оконечных устройств в пределах проводной ЛВС
• Предназначен для использования с одноплатными компьютерами Raspberry Pi, устройствами Dropcam, планшетами, IP-камерами и другими совместимыми устройствами
• Подключение по технологии Plug-and-Play — отсутствие необходимости в драйверах или внешнем источнике питания

Комплект поставки

• Гигабитный разветвитель NPOE-SPL-G-5VMU с питанием по Ethernet и разъемами Micro USB
- Краткое руководство пользователя

Опциональные комплектующие

• Соединительные UTP-кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
• Соединительные UTP-кабели Cat5e серии N002

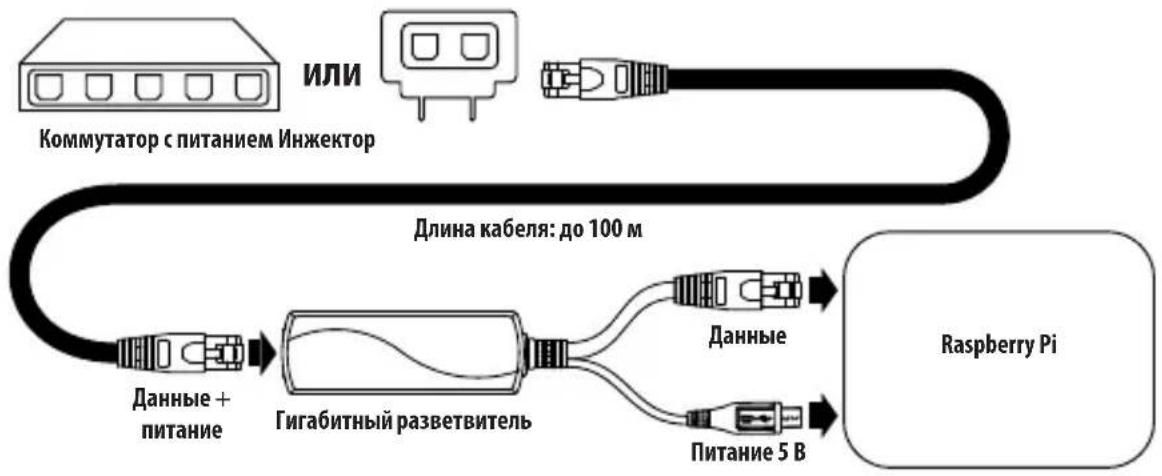

Установка

1. Подсоедините свой разветвитель Tripp Lite NPOE-SPL-G-5VMU к коммутатору с питанием по Ethernet или 48-вольтному инжектору, соответствующему требованиям стандарта IEEE 802.3af, через существующий или вновь проложенный кабель стандартной категории.
2. Подсоедините выходной интерфейсный разъем RJ45 для передачи данных.
3. Подсоедините выходной разъем питания Micro USB для подачи электропитания 5 В / 1 А (5 Вт).

Гарантийные обязательства

Ограниченная гарантия сроком 3 года

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
