Marca	Tripp Lite
Modelo	NPOESPLG5VMU (NPOE-SPL-G-5VMU)
Tipo de producto	Divisor PoE (acoplador activo PoE Gigabit)
Alimentación de entrada	48 V CC mediante PoE IEEE 802.3af
Alimentación de salida	5 V CC, 1 A (5 W) mediante Micro USB
Velocidad de datos	10/100/1000 Mbps (Gigabit)
Distancia máxima	100 m (328 pies)
Conectores	1 x RJ45 (entrada PoE), 1 x RJ45 (salida datos), 1 x Micro USB (salida alimentación)
Compatibilidad	Conmutador PoE IEEE 802.3af o inyector 48 V
Aplicaciones típicas	Raspberry Pi, Dropcam, tabletas, cámaras IP, otros dispositivos compatibles
Instalación	Listo para usar, no requiere alimentación externa
Dimensiones	Aproximadamente 6 x 4 x 2 cm (estimación)
Peso	Aproximadamente 50 g (estimación)
Garantía	Garantía limitada de 3 años
Mantenimiento y limpieza	No requiere mantenimiento específico; limpiar con un paño seco
Seguridad	No usar para dispositivos de soporte vital; respetar las especificaciones eléctricas
Piezas de repuesto y reparabilidad	No aplicable (producto sellado, contactar al soporte para reemplazo en garantía)
Información general	Divide la transmisión de datos y alimentación sobre un cableado Ethernet existente; elimina la necesidad de tender alimentación CC

Preguntas frecuentes - NPOESPLG5VMU Tripp Lite

¿Cómo instalar el divisor Tripp Lite NPOESPLG5VMU?

Conecte el conector RJ45 de entrada a un conmutador PoE IEEE 802.3af o a un inyector 48 V mediante un cable Ethernet (hasta 100 m). Luego, conecte el conector RJ45 de salida de datos a su dispositivo de red y el conector Micro USB al dispositivo que requiere alimentación de 5 V 1 A. No se requiere alimentación externa.

¿Cuál es el voltaje y la corriente de salida del divisor?

La salida es de 5 V CC con una corriente máxima de 1 A, es decir, una potencia de 5 W. Esto es suficiente para alimentar un Raspberry Pi o una cámara IP.

¿Puedo usar este divisor con un Raspberry Pi?

Sí, el divisor está diseñado para usarse con Raspberry Pi, Dropcam, tabletas, cámaras IP y otros dispositivos compatibles. Asegúrese de que su Raspberry Pi acepte una alimentación de 5 V mediante Micro USB.

¿Cuál es la longitud máxima de cable Ethernet compatible?

El divisor soporta una distancia máxima de 100 metros (328 pies) entre el conmutador PoE y el divisor, de acuerdo con el estándar Ethernet.

¿El divisor necesita una alimentación externa?

No, el divisor se alimenta mediante PoE (Power over Ethernet). No necesita una fuente de alimentación separada.

¿Es compatible con PoE+ (802.3at)?

El divisor está diseñado para PoE IEEE 802.3af (15,4 W). Aunque puede funcionar con un inyector PoE+ (30 W), la salida sigue limitada a 5 W. Verifique la compatibilidad con su equipo.

¿Qué tipos de dispositivos puedo alimentar con este divisor?

Puede alimentar dispositivos que requieran 5 V CC y hasta 1 A, como Raspberry Pi, cámaras IP, tabletas, sensores IoT, etc.

¿Cómo solucionar un problema de falta de alimentación después de la instalación?

Verifique que el conmutador o inyector PoE sea compatible con IEEE 802.3af y entregue 48 V. Asegúrese de que el cable Ethernet no supere 100 m. Pruebe con otro cable u otro puerto. Si el problema persiste, contacte al soporte de Tripp Lite.

¿Cuál es la garantía del producto?

El producto está cubierto por una garantía limitada de 3 años a partir de la fecha de compra. Para cualquier reclamo, contacte a Tripp Lite para obtener un número RMA.

¿El divisor admite velocidades Gigabit?

Sí, admite velocidades de 10/100/1000 Mbps (Gigabit), lo que permite una transmisión de datos de alta velocidad sin pérdidas.

MANUAL DE USUARIO NPOESPLG5VMU Tripp Lite

Guía de Inicio Rápido

Divisor Activo Gigabit IEEE 802.3af PoE con Micro USB, 48V a 5V 1A

Modelo: NPOE-SPL-G-5VMU

English 1 • Français 9 • Русский 13

1111 W. 35th Street, Chicago, IL 60609, EE. UU. En la dirección de correo electrónico www.tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

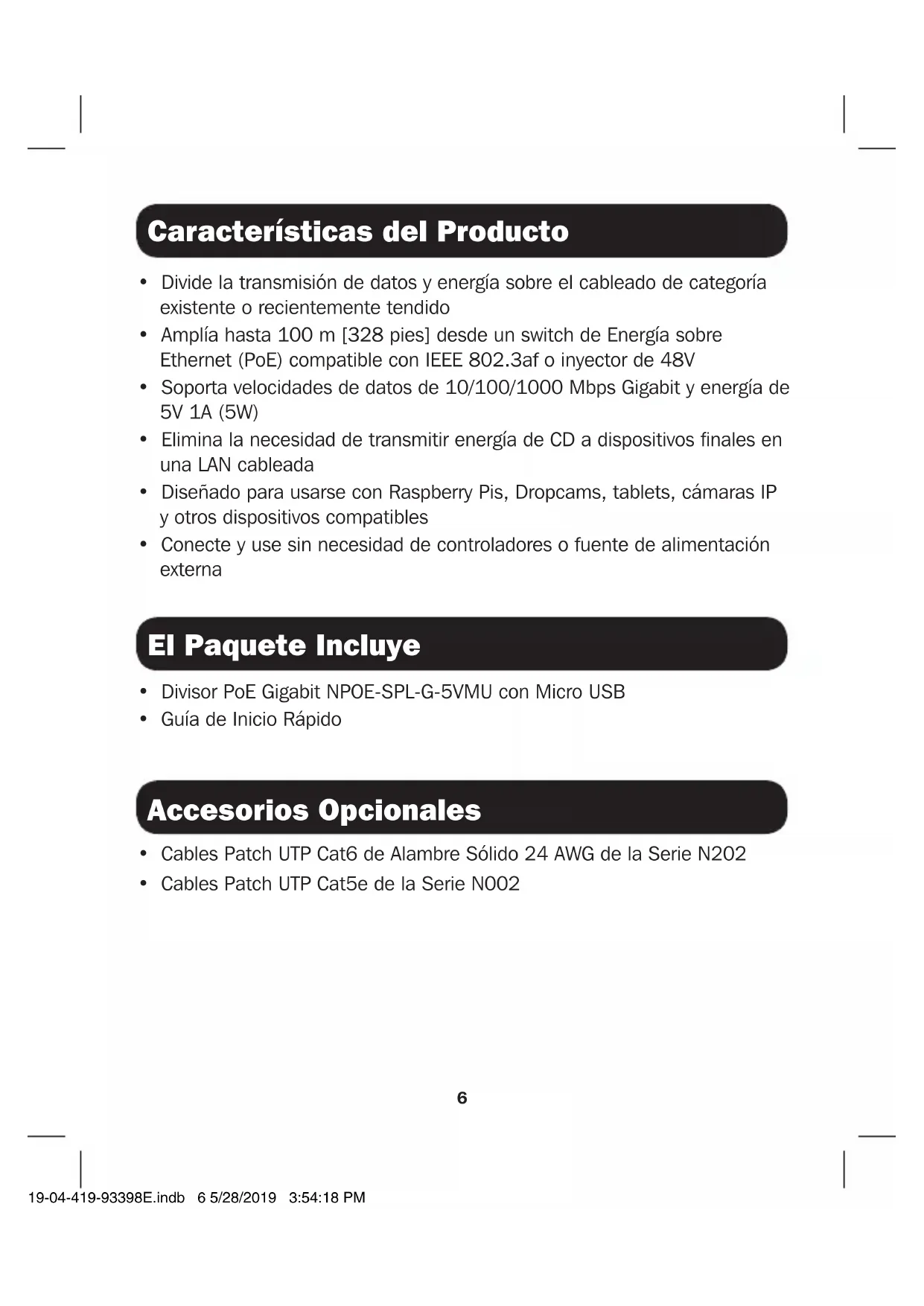

Características del Producto

• Divide la transmisión de datos y energía sobre el cableado de categoría existente o recientemente tendido
• Amplía hasta 100 m [328 pies] desde un switch de Energía sobre Ethernet (PoE) compatible con IEEE 802.3af o inyector de 48V
• Soporta velocidades de datos de 10/100/1000 Mbps Gigabit y energía de 5V 1A (5W)
• Elimina la necesidad de transmitir energía de CD a dispositivos finales en una LAN cableada
• Diseñado para usarse con Raspberry Pis, Dropcams, tablets, cámaras IP y otros dispositivos compatibles
• Conecte y use sin necesidad de controladores o fuente de alimentación externa

El Paquete Incluye

• Divisor PoE Gigabit NPOE-SPL-G-5VMU con Micro USB
- Guía de Inicio Rápido

Accesorios Opcionales

• Cables Patch UTP Cat6 de Alambre Sólido 24 AWG de la Serie N202
• Cables Patch UTP Cat5e de la Serie N002

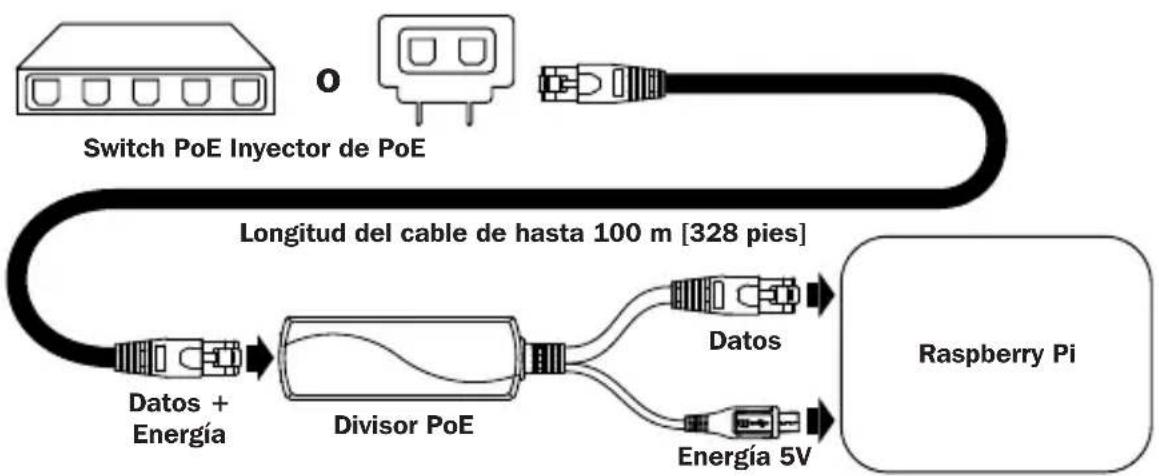

Instalación

1. Usando el cableado de categoría existente o recientemente tendido, conecte su Divisor NPOE-SPL-G-5VMU de Tripp Lite a un switch PoE compatible con IEEE 802.3af o inyector de 48V.
2. Conecte el conector RJ45 (Salida de datos) a los datos transmitidos.
3. Conecte el conector Micro USB (Salida de energía) a la alimentación de 5V 1A (5W).

Garantía

Garantía Limitada de 3 años.

TRIPP LITE garantiza durante un período de tres (3) años desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente,

TRIPP LITE no es responsable por ningún costo, como la pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Información de cumplimiento con WEEE para clientes y recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad..

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Excelencia en Manufactura.
