Caractéristiques techniques	Multiprise PDU avec 32 prises, 19 pouces, 1U de hauteur, capacité de 16A, 230V
Utilisation	Idéale pour les centres de données, les racks de serveurs et les environnements professionnels
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles, nettoyage des contacts si nécessaire
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales	Garantie limitée de 5 ans, support technique disponible

FOIRE AUX QUESTIONS - PDUH32HV19 Tripp Lite

Quelle est la capacité maximale de la Tripp Lite PDUH32HV19 ?

La Tripp Lite PDUH32HV19 a une capacité maximale de 32 A.

Comment connecter la multiprise Tripp Lite PDUH32HV19 ?

Pour connecter la multiprise, branchez le cordon d'alimentation de la PDU sur une prise électrique de 230 V.

Puis-je utiliser la Tripp Lite PDUH32HV19 en extérieur ?

Non, la Tripp Lite PDUH32HV19 est conçue pour un usage intérieur uniquement.

Comment savoir si la multiprise est sous tension ?

La Tripp Lite PDUH32HV19 est équipée d'un indicateur LED qui s'allume lorsque la multiprise est sous tension.

Que faire si un port de la multiprise ne fonctionne pas ?

Vérifiez d'abord si la multiprise est sous tension et si le dispositif connecté fonctionne correctement. Si le problème persiste, essayez de réinitialiser la multiprise ou contactez le support technique.

Comment protéger mes appareils contre les surtensions avec cette multiprise ?

La Tripp Lite PDUH32HV19 est équipée de protection contre les surtensions, mais il est conseillé de ne pas dépasser la capacité maximale de la multiprise pour assurer une protection optimale.

Puis-je brancher des équipements de différents types sur la Tripp Lite PDUH32HV19 ?

Oui, vous pouvez brancher différents types d'équipements tant que leur consommation totale ne dépasse pas la capacité maximale de la multiprise.

Comment nettoyer la Tripp Lite PDUH32HV19 ?

Débranchez la multiprise avant de la nettoyer. Utilisez un chiffon doux et humide pour enlever la poussière. Évitez les produits chimiques agressifs.

Y a-t-il une garantie pour la Tripp Lite PDUH32HV19 ?

Oui, la Tripp Lite PDUH32HV19 est généralement couverte par une garantie limitée de 5 ans, mais vérifiez les détails spécifiques auprès du fabricant.

MODE D'EMPLOI PDUH32HV19 Tripp Lite

Manual du propriétaire

PDU en bâti de base

PDUH30HV19

(Number de série : AG-00E6)

PDUH30HV

(Number de série : AG-00E6)

PDUH32HV19

(Number de série : AG-00E5)

PDUH32HV

(Number de série : AG-00E5)

Importants consignes de sécurité 10

Importantes mises en garde 10

Installation 11

Caracteristiques 12

Garantie 12

English 1

Espanol 5

Pycckn 13

Deutsch 17

D'excellence

Industrielle.

Copyright © 2019 Tripp Lite. Tous droits réservés.

Important consignes de sécurité

Ce manuel contient des instructions et des mises en garde que vous doivent respecter durant l'installation, l'utilisation et l'entreposeage de ce produit. Le non-respect de ces instructions et mises en garde annulera la garantie du produit.

Importantes mises en garde

• La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
• La PDU est conque pour etre utilise a l'intérieur uniquement, dans un environnement controle, a I'ecart de I'exces d'humidite, des temperatures extrimes, des contaminants conducteurs, de la poussiere et de la luziere directe du soleil.
• Maintainir la température interieure ambiente entre 0^ et 40^ (32°F et 104°F).
• La PDU doit être installée par un technicien qualifié seulement.
• Ne pas tenter de monter la PDU sur une surface précaire ou instable.
• Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• Branchez la PDU à une prise de courant à une prise de courant qui est conforme aux codes debatim locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et doivent facilement accessibles.
• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
• S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
• Ne jamais essayer d'installer un équipement électrique pendant un orage.
  L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.
• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les cables d'alimentation.
• Ne pas pearcher ou tenter d'ouvrir une qualconque partie du boitier de la PDU. Il n'existe aucune piece reparable par l'utiliseur à l'intérieur.
• Ne pas tenter d'utiliser la PDU si une de ses pieces est endommagée.
• Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causeer une panne de l'équipment de soutien vital ou d'affector sérieusement sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

Installation

Note: Les illustrations peuvent être différentes de celles de votre modele de PDU.

Définir la configuration de l'installation L'unité peut être installé selon quatre configurations. Baie 1U, Baie 0U, contre un mur ou sous un comptoir. Choisir une configuration et suivre les consignes d'installation dans la section appropriée de l'étépe 1 avant de proceder à l'étépe 2.

Remarque: Sans tener compte de la configuration, l'utiliser doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. L'unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications.

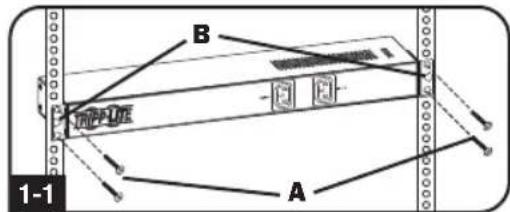

Installation en baie 1U. Fixer la PDU à la baie en insérant quatre vis (A) fournies par l'utilisateur dans les brides des fixation (B) de l'unité et dans les trous de fixation de la glissière de la baie comme indiqué.

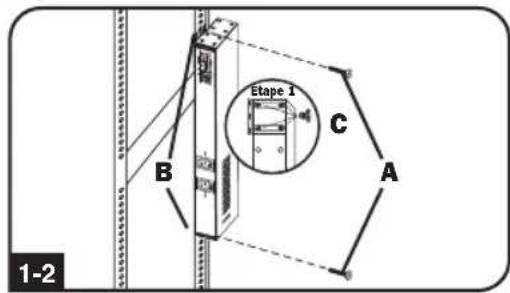

Installation en baie 0U. 1e partie : Retirer les vis (C) fixant les brides de fixation à la PDU, changer l'orientation des brides comme indiqué et les fixer à nouveau. Utiliser seulement les vis jointes ou leur équivalent exact (N° 6-32, tête plate 1/4 po [6,4 mm]) 2e partie : Fixer la PDU verticalément en insérant deux vis ou plus (A), fournies par l'utilisateur dans les brides de fixation (B) de l'unité et dans les points de fixation de la baie ou de son boîtier.

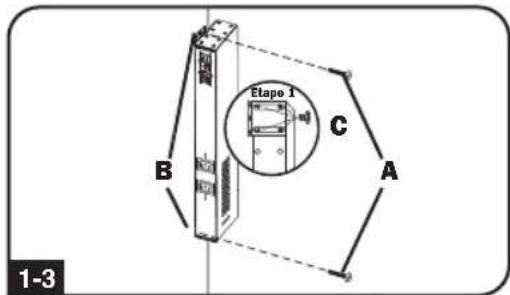

Installation murale. ÀpRES avoir effectué la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insérant deux vis ou plus (A) fournies par l'utilisateur dans les supports de montage (B) de la PDU et dans des points de fixation sûrs de la surface de montage.

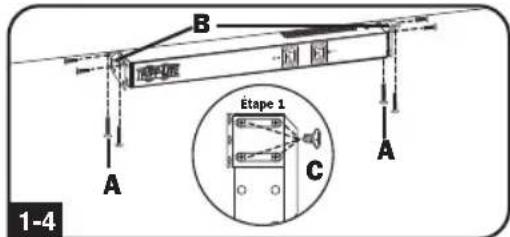

Installation sous un comptoir. Apre s avoir effectue la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insererant quatre vis (A) fournies par l'utilisateur dans les supports de montage (B) de la PDU et dans des points de fixation surs de la surface de montage.

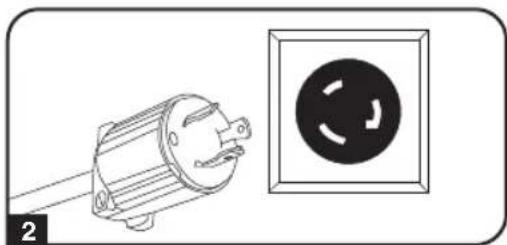

Fixer le fiche d'entrée de l'unité PDU à une prise mise à la terre. Insérer la fiche directement dans une prise CA correctement mise à la terre, qui ne partage pas de circuit supportant une lourde charge électrique ( comme un climatiseur ou un réfrigerateur).

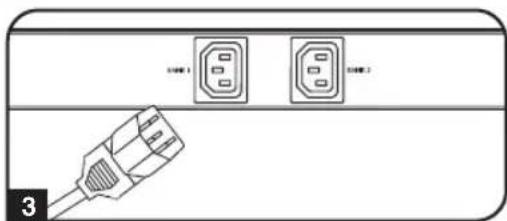

Fixer l'équipment à l'unité PDU. Faire attention de ne pas dépasser la charge nominale de l'unité PDU. La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique.

Caracteristiques

Fiche d'entree L6-30P: 200-240 V, (PDUH30HV19 & PDUH30HV)

Fiche d'entree IEC 309
bleue 32 A:200-240 V, (PDUH32HV19 & PDUH32HV)

200-240 V Prises de sortie IEC 60230 C13 (PDUH30HV & PDUH32HV)

200-240 V Prises de sortie IEC 60320 C19 (PDUH30HV19 & PDUH32HV19)

3

1 Fiche d'entrée (Varie selon le modele)
2 Prises (Variant selon les modèles): Lors d'un fonctionnement normal, les prises distribuente du courant CA à l'équipement connecté.
3 Disjoncteur: Si la charge de l'equipement connecté à la PDU dépasse la charge nominale maximale, le disjoncteur se déclenchera pour éviter les dommages. Lorsqu'un disjoncteur se déclenché, sa bascule va remonter. Débrancher les appareils excédentaires et laisser le disjoncteur refroidir pendant au moins une minute avant d'appuyer sur la bascule pour rétablier le disjoncteur.
4 Patte de mise à la terre : Utiliser cette borne pour brancher n'importe quel équipement nécessitant une mise à la terre au chassin.

Garantie

GARANTIE LIMITEE

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de defaults d'origine de matériel et de main-d'oeuvre pour une période de 5 ans (à l'exception des batteries interne du système UPS hors des É. U. et du Canada, 1 an) à partir de la date initiale d'achat. Si le produit s'avéré défectieux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa désigné. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à: Tripp Lite, 11.11 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retard. Visitez www.triplite.com/support avant d'envoyer un équipement pour réparations.

CETTE GARANTIE NE S'APPLIQUE PAS A UNE USURE NORMALE OU UN ENDOMMAGEMENT RESULTANT D'ACCIDENT, UTILISATION ERRONEE, ABUS OU NEGLIGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT ETABLIE DANS LA PRESENTE. SAUF DANS LA MESURE PROHIBEE PAR LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, INCLUANT TOUTES LES GARANTIES DE COMMERCIALISATION OU ADAPTATION, SONT LIMITES A LA DUREE DE LA PERIODE DE GARANTIE INDIQUEE CI-DESSUS; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCIDENTELS OU PROVOQUES. (Cernts Etats ne permettent pas de limitation pour la durée de garantie implicite, et certains Etats ne permettent pas l'exclusion ou la limitation de dommages accidentels ou provoques, en conséquence les limitations ou exclusions ci-dessus peuvent ne pas être applicables pour vous. Cette Garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits variant suivant les juridictions).

AVERTISSEMENT: L'utilisateur individuel doit prendre toutes mesures pour déterminer avant utilisation si cet apparéil est approprié, ajustat ou offre toute sécurité pour l'utilisation prévue. Du fait que les applications individuelles sont sujéttes à de grandes variations, le fabricant n'assure aucune description ou garantie concernant l'aptitude ou l'adaptation de ces apparéils pour toute application spécifique.

Numeros d'identification de conformite aux reglements

A des fins de certification et d'identification de conformite aux reglements, votre produit Tripp Lite a reu un numero de série unique. Ce numero se retrouve sur la plaque signaletique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformite pour ce produit, utilisez toujours le numero de série. Il ne doit pas etre confondu avec le nom de la marque ou le numero de mode du produit.

La politique de Tripp Lite est celle d'une amélioration continuaelle. Les specifications peuvent etre modifiées sans préavis.
