BEDIENUNGSANLEITUNG PDUH32HV19 Tripp Lite

(Seriennummer: AG-00E6)

PDUH30HV

(Seriennummer: AG-00E6)

PDUH32HV19

(Seriennummer: AG-00E5)

PDUH32HV

(Seriennummer: AG-00E5)

Wichtige Sicherheitshinweise 2

Wichtige Sicherheitswarnings 2

Installation 3

Ausstattung 4

Garantie 4

English 1

Espanol 5

Français 9

Pycckn 13

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Die vorliegende Betriebsanleitung enthalt Anweisungen und Warnhinweise, die bei Installation, Betrieb und Lagerung des hierin beschreibenben Produkts befolggt werden sollenn. Die Nichteinhaltung der Anweisungen und Warnungen führt zum Erlöschen der Garantie.

Wichtige Sicherheitswarningsungen

Die PDU bietet den Komfort mehrerer Ausgange, bietet jedoch KEINEN Schutz vor Überspannung oder Leitungsgeräuschen fur angeschlossene Geräte.
Die PDU wurde für den Betrieb in Innenaufen konzipiert. Sie darf nur in einer kontrollierten Umgebung verwendet werden und muss vor übermaßiger Feuchtigkeit, extremen Temperatoren, leitfähigen Schmutzstoffen. Staub sowie direkter Sonneneinstrahlung geschützt werden.
- Halten Sie die Innentemperatur zwischen 0^ und 40^ .
Die PDU darf nur von einem qualifizierten Techniker installment werden.
Versuchen Sie nicht, die PDU auf einer unsicheren oder instabilen Oberfläche zu montieren.
- Installieren Sie die PDU gemäß den nationalen Elektrorichtlinien. Vergewissern Sie sich, dass Sie für die Installation einen geeigneten Überstromschutz gemäß der Stecker-/Geräteleistung verwenden.
- Schlieben Sie die PDU an eine Steckdose an, die den örtlichen Bauvorschriften entspricht und ausreichend gegen Überstrom, Kurzschluss und Erdschluss geschützt ist.
Die Netzsteckdosen, die das Gerät mit Energie versorgen, sollenn in der Naze des Geräts installiert werden und einfach zugänglich sein.
- Schließen Sie die PDU nicht an eine ungeerdete Steckdose oder an Verlängerungskabel oder Adapter an, durch die der Masseanschluss unterbrochen wird.
- Stellen Sie ein lokales Trenngerät für alle Modelle bereit, die dauerhaft ohne leicht zugänglichen Stecker installiert sind.
Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschreiben.
- Einzelgeräte, die an die PDU angeschlossen sind, sollenn nicht mehr Strom ziehen als den Nennwert der jeweiligen PDU-Steckdose.
Die an die PDU angeschlossene Gesamtlast darf die maximale Strombelastbarkeit der PDU nicht überschreiben.
Versuchen Sie nicht, die PDU, die Engangsstecker oder die Stromkabel auszuwechseln.
- Bohren Sie nicht in das Gehäuse der PDU und versuchen Sie auch nicht, es zu öffnen. Die PDU enthalt keine Teile, die vom Benutzer gewartet werden können.
Versuchen Sie nicht, die PDU zu verwenden, wenn ein Teil davon beschadigt ist.
- Die Verwendung des Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten.

Installation

Hinweis: Die Abbildungen können sich leicht von ihrer PDU-Modell untersicken.

1 Installationskonfiguration festlegen. Die PDU unterstützt vier Hauptinstallationskonfigurationen: 1-HE-Rack, 0-HE-Rack, an der Wand und unter dem Tisch. Entscheiden Sie sich für eine Konfiguration und befolgen Sie die Installationsanweisungen im entsprechenden Abschnitt von Schritt 1, bevor Sie mit Schritt 2 fortfahren.
Hinweis: Unabhängig von der Installationskonfiguration muss der Benutzer vor der Installation sicherstellen, dass das verwendete Material und die Verfahren dazu geeignet sind. Die PDU und das beiliegende Material wurden fur den Einsatz in Kombination mit üblichen Rack-Arten und -Gehäsen konzipiert und eigen sich möglicherweise nicht für alle Anwendungsbereiche. Die genauen Installationskonfigurationen können varilieren.

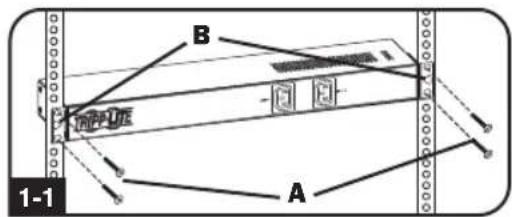

1-1 1-HE-Rack-Installation. Befestigen Sie die PDU am Rack, indem Sie vier der mitgelieferten Schrauben (A) in die PDU-Montagehalterungen (B) und in die Befestigungslöcher der Rackschiene drehen (siehe Schaumbild).

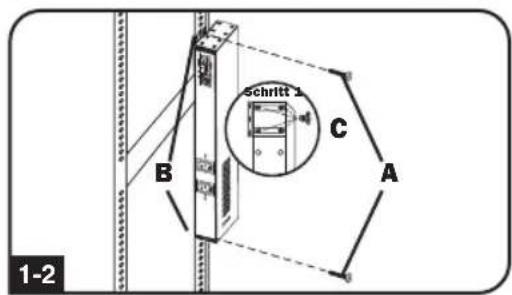

1-2 O-HE-Rack-Installation. Teil 1: Entfernen Sie die Schrauben (C), mit denen die Montagehalterungen an der PDU befestigt sind,ändern Sie die Ausrichtung der Halterungen wie abgebildet und bringen Sie die Halterungen wieder an. Verwenden Sie ausschließlich die vom Hersteller mitgelieferten Schrauben oder deren exakte Entsprechung (US-Standard Flachkopfschaube, 6 - 32× 1 / 4^ . Teil 2:Befestigen Sie die PDU vertical, indemn Sie zwei oder mehr der mitgelieferten Schrauben A in die PDU-Montagehalterungen B) drehen und an den Befestigungspunkten im Rack oder im Rackgehause befestigen.

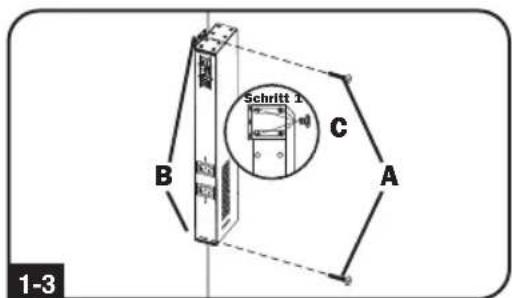

1-3 Wandmontage. Nachdem Sie Teil 1 oben wiederholt haben, befestigen Sie die PDU an einer stabilen Montagefläche, indem Sie zwei oder mehr mitgelieferte Schrauben (A) durch die PDU-Montagehalterungen (B) führen und in den sicheren Befestigungspunkten auf der Montagefläche festdrehen.

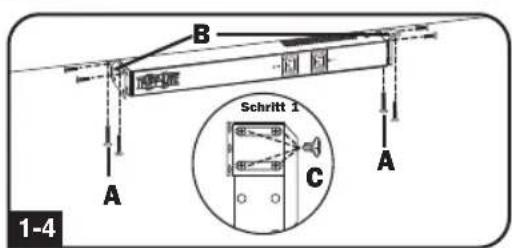

1-4 Untertischinstallation. Nachdem Sie Teil 1 oben wiederholt haben, befestigen Sie die PDU an einer stabilen Montagefläche, indem Sie vier oder mehr mitgelieferte Schrauben (A) durch die PDU-Montagehalterungen (B) führen und in den sicheren Befestigungspunkten auf der Montagefläche festdrehen.

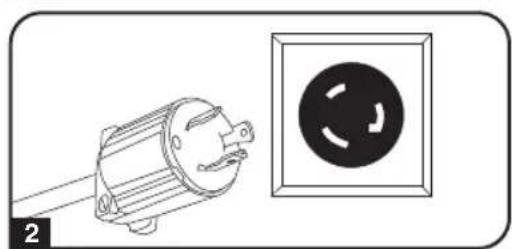

2 Stecken Sie den Eingangsstecker der PDU in eine geerdete Steckdose. Stecken Sie den Stecker direkt in eine geerdete Steckdose, die nicht an einem Stromkreis mit einer hohen elektrischen Ladung, wie z. B. bei Klimaanlagen oder Kühlschränken, angeschlossen ist.

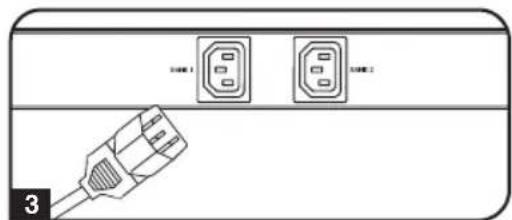

3 Schlieben Sie das Gerät an die PDU an. Achten Sie darauf, dass die zulässige Strombelastbarkeit der PDU nicht übersritten wird. Der von der PDU verbrauchte elektrische Gesamtstrom wird in Ampere auf dem Digitalzahler angezeigt.

Ausstattung

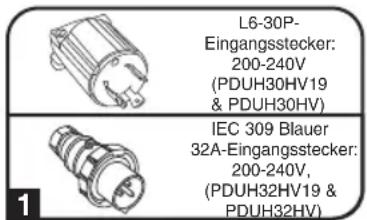

1 Eingangsstecker (variiert je nach Modell)

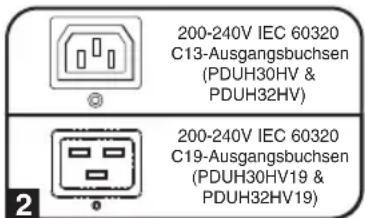

2 Steckdosen (je nach Modell unterschiedlich): Wahrend des normalen Betriebs vertellen die Steckdosen den Wechselstrom auf die angeschlossenen Geräte.
3 Leistungsschalter: Wenn der von dem an die PDU angeschlossen Gerät gezogene Strom den maximalen Nennstrom überschreitet, schaltet der Leistungsschalter ab, um mögliche Schäden zu vermeiden. Wenn ein Leistungsschalter ausgelost wird, zeigt der Kolben nach oben. Trennen Sie überzahlige Geräte und halten Sie den Trennschalter mindestens eine Minute lang abkühlen. Drücken Sie anschließend den Kolben nach unten, um den Trennschalter zurückzusetzen.
4 Erdungslasche: Verwenden Sie diesen Anschluss für Geräte, die eine Masseverbindung erfordern.

Garantie

Der Verkauf garantiet fur einen Zeitraum von fuif Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zuteffenden Anweisungen verwendet wird (mit Ausnahme von internen USV-Systembatterien auerhalb der USA und Kanada, 1 Jahr). Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkauf die Fehler nach eigem Ermessen behehen oder das Produkt ersetzen. Reparatur unter dieser Garantie wird nur geleitet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Der Verkauf zahlt die Rücksendungsgebühren. Besuchen Sie www.triplite.com/support, bevor Sie Ausstattung zur Reparatur zurücksenden.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFALLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICH TGEDECKT. ABGESEHEN VON DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKAUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜTLIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLIESSLICH ALLER GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODR EIGNUNG, AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DISE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschaden oder beiläufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie entsprechenden, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zuteffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit varieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.
