BEDIENUNGSANLEITUNG PDUMH20HVNET Tripp Lite

Geschaltetes Rack PDU

208/230 V, 50/60 Hz

AC-Eingang und Ausgang

Modell: PDUMH20HVNET

(Seriennummer: AGPD6684)

Wichtige Sicherheitshinweise 2

Installation 3

Eigenschaften 6

Technische Unterstützung 7

Garantie und Produktregistrierung 7

English 1

Español 8

Français 15

Русский 22

TrippLite.Eaton.com/support

Copyright © 2023 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Die vorliegende Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation, Betrieb und Lagerung des hierin beschriebenen Produkts befolgt werden sollten. Nichtbeachtung dieser Anweisungen und Warnungen kann die Garantie beeinträchtigen.

VORSICHT Nur Personen, die entsprechend geschult oder qualifiziert sind, sollten dieses Gerät benutzen. Personen, die nicht geschult oder qualifiziert sind, sollten dieses Gerät nicht verwenden, es sei denn, sie werden von jemandem beaufsichtigt, der entsprechend geschult oder qualifiziert ist.

Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

Benutzen Sie das Gerät nicht, wenn Kabel und Stecker beschädigt sind. Wenn es nicht richtig funktioniert oder es fallen gelassen oder beschädigt wurde, bringen Sie es zu einem autorisierten Servicecenter zur Überprüfung und Reparatur.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundendienst oder von qualifiziertem Personal ersetzt werden, um eine Gefährdung zu vermeiden.

• Die PDU bietet den Komfort mehrerer Steckdosen, bietet jedoch KEINEN Überspannungs- oder Leitungsrauschschutz für angeschlossene Geräte.
• Die PDU ist nur für die Verwendung in Innenräumen in einer kontrollierten Umgebung konzipiert, fern von übermäßiger Feuchtigkeit, extremen Temperaturen, leitfähigen Verunreinigungen, Staub oder direkter Sonneneinstrahlung.
• Halten Sie die Umgebungstemperatur im Innenbereich zwischen 32°F und 104°F (0°C und 40°C).
  • Die PDU darf nur von einem qualifizierten Techniker installiert werden.
• Versuchen Sie nicht, die PDU auf einer unsicheren oder instabilen Oberfläche zu montieren.
• Installieren Sie die PDU gemäß den Vorgaben der nationalen Elektrorichtlinien. Stellen Sie sicher, dass Sie für die Installation einen geeigneten Überstromschutz verwenden, der der Nennleistung des Steckers/Geräts entspricht.
• Schließen Sie die PDU an eine Steckdose an, die Ihren örtlichen Bauvorschriften entspricht und ausreichend gegen Überströme, Kurzschlüsse und Erdschlüsse geschützt ist.
• Die Steckdosen, die das Gerät mit Strom versorgen, sollten in der Nähe des Geräts installiert und leicht zugänglich sein.
• Schließen Sie die PDU nicht an eine nicht geerdete Steckdose oder an Verlängerungskabel oder Adapter an, die die Verbindung zur Erde aufheben.
• Stellen Sie sicher, dass Sie bei allen Modellen, die fest installiert sind und keinen leicht zugänglichen Stecker haben, eine lokale Trennvorrichtung vorsehen.
• Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschließen.
• Einzelne Geräte, die an die PDU angeschlossen sind, sollten nicht mehr Strom aufnehmen als die Nennleistung der einzelnen PDU-Ausgänge.
• Die an die PDU angeschlossene Gesamtlast darf die maximale Nennlast der PDU nicht überschreiten.
• Versuchen Sie nicht, die PDU, Eingangsstecker oder Stromkabel zu modifizieren.
• Bohren Sie das Gehäuse der PDU nicht an und versuchen Sie nicht, es zu öffnen. Die USV enthält keine Teile, die vom Benutzer gewartet werden können.
• Versuchen Sie nicht, die PDU zu verwenden, wenn ein Teil davon beschädigt ist.
• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten.

Installation

Montage der PDU

Die PDU unterstützt fünf primäre Montagekonfigurationen: 1U-Rack, OU-Rack (vertikal), Wandmontage, Untertischmontage und reduzierte Bauhöhe.

Hinweis: Unabhängig von der Konfiguration muss der Benutzer vor der Montage die Eignung der Hardware und der Verfahren bestimmen. Die PDU und die mitgelieferte Hardware sind für gängige Rack- und Rack-Gehäusetypen ausgelegt und eignen sich möglicherweise nicht für alle Anwendungen. Die genauen Montagekonfigurationen können variieren. Schrauben für die Befestigung der Montagehalterungen an der PDU sind im Lieferumfang enthalten. Verwenden Sie nur die vom Hersteller gelieferten Schrauben oder deren genaue Entsprechung (Nr. 6-32, 3/16" Flachkopf).

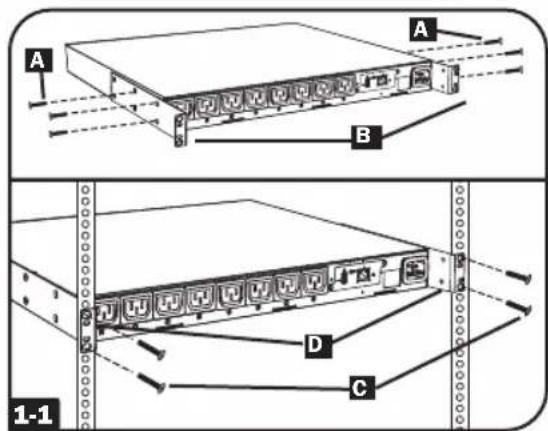

1U-Rack-Montage: Verwenden Sie 3

Schrauben, A um jede der 2 längeren Montagehalterungen wie abgebildet B an der PDU zu befestigen. Sie können die PDU in einer vertieften Position montieren, indem Sie die Halterungen so anbringen, dass sie über die Frontblende der PDU hinausragen. Montieren Sie die PDU in den Rack, indem Sie 4 Schrauben C durch die Montagehalterungen D und in die Befestigungsbohrungen der Rackschienen einführen.

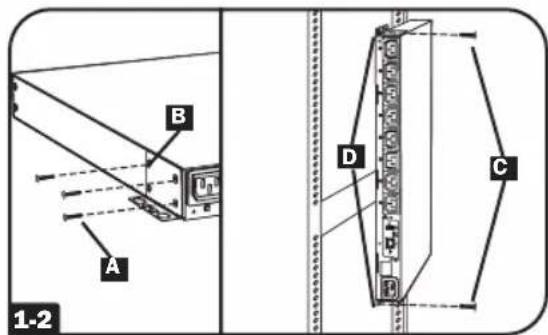

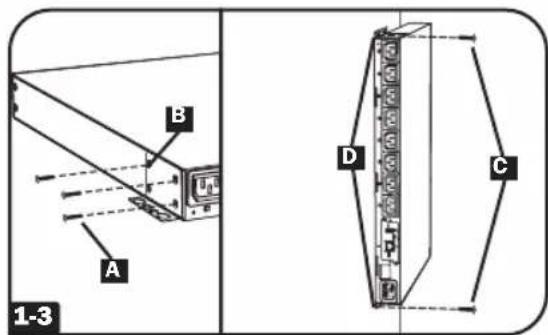

OU-Rack-Montage: Verwenden Sie 3

Schrauben, A um jede der 2 kürzeren Montagehalterungen wie abgebildet B an der PDU zu befestigen. Montieren Sie die PDU vertikal, indem Sie 2 oder mehr Schrauben C durch die Montagehalterungen D und in die Befestigungspunkte im Rack oder Rack-Gehäuse einführen.

Wandmontage: Verwenden Sie 3

Schrauben, A um jede der 2 kürzeren Montagehalterungen wie abgebildet B an der PDU zu befestigen. Befestigen Sie die PDU an der Wand, indem Sie 2 oder mehr Schrauben C durch die Montagehalterungen D und in sichere Befestigungspunkte einführen.

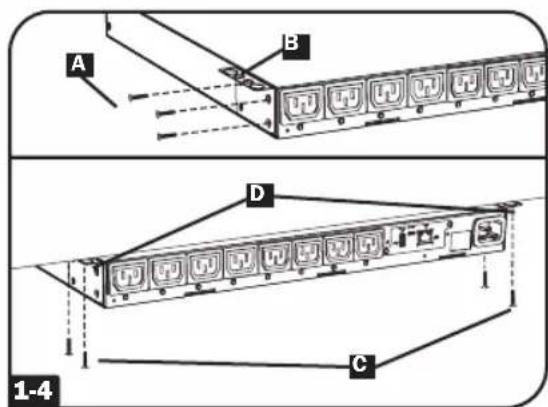

Untertischmontage: Befestigen Sie die

beiden A kürzeren Montagehalterungen wie abgebildet mit jeweils E drei Schrauben an der PDU Montieren Sie die PDU unter dem Tisch, indem Sie zwei oder mehr Schrauben C durch die Montagehalterungen D und in sichere Montagepunkte einführen.

Installation

1-5

Montage mit reduzierter Tiefe:

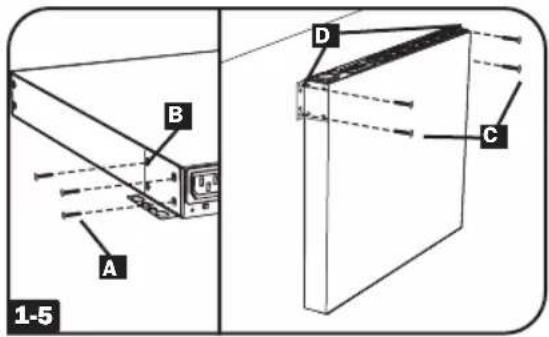

Verwenden Sie 3 Schrauben, A um die 2 kürzeren Montagehalterungen wie abgebildet B an der PDU zu befestigen. Befestigen Sie die PDU an einer stabilen Oberfläche mit den Ausgängen nach oben, indem Sie 2 oder mehr Schrauben C durch die Montagehalterungen D und in sichere Montagepunkte einführen.

Anschließen der PDU

2-1

Anschluss des Eingangsnetzkabels:

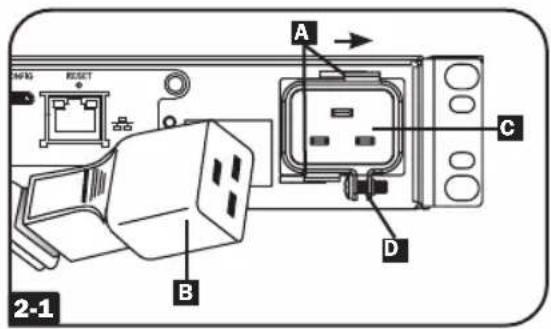

Befestigen Sie die Kabelklemme an der PDU, indem Sie die Laschen in die verfügbaren Schlitze oben und unten am Stromeingang einführen A. Sichern Sie die Klammer, indem Sie diese nach rechts schieben. Schließen Sie das mitgelieferte Netzkabel an die PDU an, indem Sie den IEC C19-Stecker B des Netzkabels in die Kabelklemme und den IEC C20-Netzeingang einführen C Bringen Sie die mitgelieferte Schraube D an der Kabelklemme an, um den Anschluss des Netzkabels zu sichern. Schließen Sie das andere Ende des Netzkabels an eine kompatible Wechselstromquelle an, z. B. eine USV-Anlage, eine PDU oder eine Steckdose.

Hinweis: Die Wechselstromquelle sollte nicht an einen Stromkreis mit einer schweren Elektrischen Ladung verbunden werden.

Hinweis: Wenn die PDU angeschlossen wird, sollte sie mit einem Überstromschutz und einer Überstromschutzvorrichtung für Abzweigungen mit maximal 20 A ausgestattet sein.

2-2

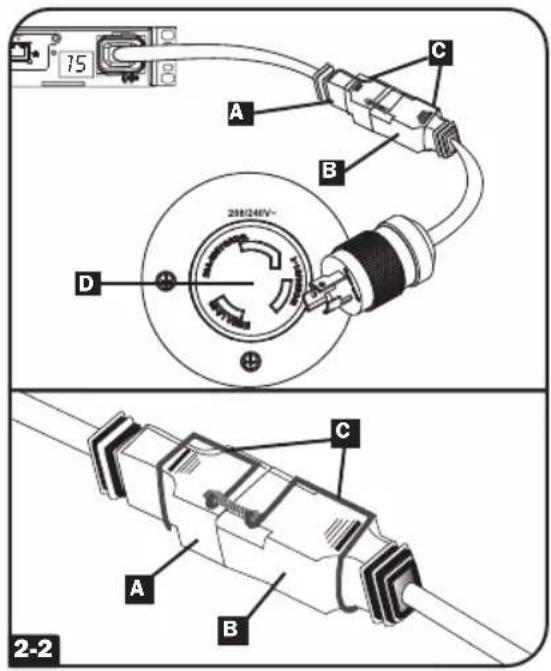

NEMA-Adapter-Anschluss: Dieses Produkt enthält einen Steckeradapter, der das Eingangskabel um einen NEMA L6-20P-Stecker ergänzt Verwenden Sie diesen Adapter nur, wenn Sie die PDU an eine NEMA L6-20R-Steckdose anschließen möchten. Stecken Sie den IEC C19 Stecker A des Adapters in den IEC C20 Stecker B des Eingangsnetzkabels. Sichern Sie die Verbindung mit der Halterung, indem Sie C die beiden Hälften des Bügels wie abgebildet mit den mitgelieferten Schrauben um die Verbindung herum befestigen. Verbinden Sie den NEMA L6-20P Stecker mit einer kompatiblen Wechselstromquelle, wie D z.B. einem USV System, PDU oder Ausgang. Achtung: Um die Gefahr eines Stromschlags zu verhindern, stellen Sie sicher, dass der Nullleiter (L2) vor dem Anschließen der PDU identifiziert wurde.

Hlnwels: Versuchen Sie nicht, ein vom Benutzer bereitgestelltes Netzkabel anzuschließen, wenn es nicht für die von der PDU verwendete Eingangsstromquelle zertifiziert ist.

Installation

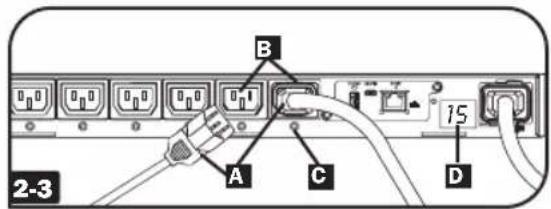

Anschluss des Geräte-Netzkabels: Stecken Sie die IEC-C14-Stecker A der Geräte-Netzkabel in die IEC-C13-Ausgangsbuchsen der PDU B. Die LED in der C Nähe jeder Ausgangssteckdose leuchtet, wenn die Steckdose bereit ist, stromführenden Wechselstrom zu liefern. Auf dem Digitalen Ladungsmessgerät D wird die Gesamtlast der angeschlossenen Geräte in Ampere angezeigt.

Optionales Kabelsicherungsverfahren:

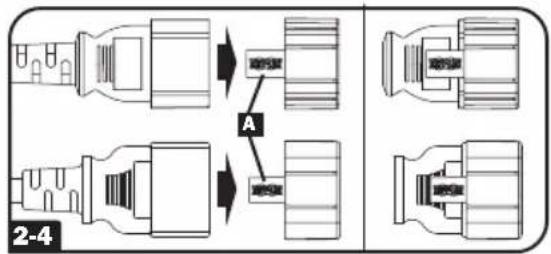

Verwenden Sie die mitgelieferten C14-Hülsen, um die Stecker an den Steckdosen zu befestigen. Bringen Sie die Hülse am Stecker an. Achten Sie darauf, dass die Zuglaschen außerhalb des A Steckers bleiben und dass die Hülse sicher sitzt. Um das Gerät ordnungsgemäß auszustecken, verwenden Sie die Zuglaschen, um die Stecker und die Hülse aus der Buchse zu entfernen.

Vernetzung der PDU

Anweisungen zur Konfiguration des Netzwerk finden Sie im Benutzerhandbuch WEBCARDLX (PN 93358E), das diesem Produkt beiliegt.

Eigenschaften

AC-Eingangsstromanschluss: Der IEC 60320 C20-Eingang wird mit dem abnehmbaren AC-Eingangsstromkabel verbunden.

AC-Eingangsnetzkabel: Das abnehmbare Kabel verfügt über einen IEC 60320 C19-Stecker A und einen IEC 60320 C20-Stecker B

AC-Eingangsadapter: Der Adapter wandelt das AC-Eingangsnetzkabel in einen NEMA L6-20P-Stecker um. Die mitgelieferte Halterung (nicht im Bild) sichert die Verbindung.

IEC 60320 C13 Ausgangsbuchsen: Während des normalen Betriebs verteilen die Ausgangsbuchsen den Wechselstrom an die angeschlossenen Geräte. Wenn eine Ausgang unter Spannung steht, leuchtet die zugehörige LED.

Digitales Ladungsmessgerät (Amperemeter): Der Gesamtstrom, der von den angeschlossenen Geräten aufgenommen wird, wird auf dem Messgerät in Ampere angezeigt.

Längere Montagehalterungen: Verwenden Sie diese Halterungen, um die PDU horizontal in einem Standard-Rack oder Rack-Gehäuse zu montieren. Die Installationstiefe kann angepasst werden, indem die Halterungen in unterschiedlichen Positionen an der PDU installiert werden.

Kürzere Montagehalterungen: Verwenden Sie diese Halterungen, um die PDU in einem OU-Rack, an der Wand oder unter einem Tisch zu montieren.

Werksport: Der Port ist ausschließlich für die Konfiguration durch autorisiertes Werkspersonal reserviert. Schließen Sie nichts an diesen Port an.

WEBCARDLX: Ermöglicht Ihnen den Betrieb dieses PDU als verwaltetes Netzwerk-Gerät, auf das Sie über die SNMP-Netzwerk Verwaltungsplattform, Netzbrowser, SSH oder Telnet zugreifen können.

Technische Betreuung

Webseite: www.tripplite.com/support

E-Mail: [e-mail]

Garantie und Produktregistrierung

Eingeschränkte Garantie

Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von 2 Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Der Service im Rahmen dieser Garantie kann nur in Anspruch genommen werden, indem Sie das Produkt (unter Vorauszahlung aller Versand- oder Lieferkosten) an folgende Adresse liefern oder schicken: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Der Verkäufer zahlt die Rücksendungsgebühren. Besuchen Sie www.triplite.com/support, bevor Sie das Gerät zur Reparatur zurücksenden.

DIESE GARANTIE GILT NICHT FÜR NORMALEN VERSCHLEISS ODER FÜR SCHÄDEN, DIE DURCH UNFALL, MISSBRAUCH ODER VERNACHLÄSSIGUNG ENTSTEHEN. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. SOFERN NICHT DURCH DAS GELTENDE RECHT UNTERSAGT, SIND ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH ALLER GARANTIEN FÜR DIE HANDELSÜBLICHE QUALITÄT ODER EIGNUNG, AUF DIE OBEN ANGEGEBENE GARANTIEZEIT BESCHRÄNKT; UND DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE ZUFÄLLIGEN SCHÄDEN UND FOLGESCHÄDEN AUS. (In einigen Staaten sind Beschränkungen an der Dauer einer stillschweigenden Garantie nicht zulässig, und in einigen Staaten ist der Ausschluss oder die Beschränkung von Neben- oder Folgeschäden nicht zulässig, so dass die oben genannten Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Identifikationsnummern zur Einhaltung gesetzlicher Vorschriften

Zum Zwecke der Einhaltung gesetzlicher Vorschriftszertifizierungen und der Identifizierung wurde Ihrem Tripp Lite Produkt eine eindeutige Seriennummer zugewiesen. Die Seriennummer finden Sie auf dem Typenschild des Produkts, zusammen mit allen erforderlichen Zulassungskennzeichnungen und Informationen. Wenn Sie Compliance-Informationen für dieses Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer sollte nicht mit dem Markennamen oder der Modellnummer des Produkts verwechselt werden.

WEEE Compliance Informationen für Tripp Lite Kunden und Recycler (Europäische Union)

Gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) und den entsprechenden Durchführungsbestimmungen haben Kunden, die neue Elektro- und Elektronikgeräte von Tripp Lite kaufen, ein Recht darauf:

• Senden Sie alte Geräte zum Recycling auf der Grundlage einer Eins-zu-Eins-Rücknahme (dies ist je nach Land unterschiedlich)
• Senden Sie die neuen Geräte zum Recycling zurück, wenn diese letztendlich zu Abfall werden.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
