MODE D'EMPLOI PDUMH20HVNET Tripp Lite
PDU à bâti muni d'un compteur entrée et sortie CA, 208/230 v, 50/60 hz
Modèle : PDUMH20HVNET
(Numéro de série : AGPD6684)
Consignes de sécurité importantes 16
Installation 17
Caractéristiques 20
Soutien technique 21
Garantie 21
TrippLite. Eaton.com/support
Droits d'auteur © 2023 Tripp Lite. Tous droits réservés.
Consignes de sécurité importantes
Ce manuel contient des instructions et des avertissements qui doivent être respectés pendant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et de ces avertissements pourrait avoir une incidence sur la garantie du produit.
- La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
- La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
- Maintenir la température intérieure ambiante entre 0 et 40 °C (32 et 104 °F). • La PDU doit être installée uniquement par un technicien qualifié.
- Ne pas tenter de monter la PDU sur une surface précaire ou instable.
- Installer conformément aux normes du Code national de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
- Brancher la PDU à une sortie conforme aux codes de bâtiment locaux et dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
- Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles.
- Ne pas raccorder la PDU à une prise non mise à la masse ou à des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
- S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
- Ne jamais essayer d'installer un équipement électrique pendant un orage.
- L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.
- La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
- Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
- Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur.
- Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.
- Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable d'air, d'oxygène ou d'oxyde nitreux.
Montage de la PDU
La PDU peut accueillir cinq principales configurations de montage : 1U en bâti, OU en bâti (vertical), murale, sous le comptoir et à profondeur réduite.
Remarque : Quelle que soit la configuration, l'utilisateur doit déterminer l'aptitude du matériel et des procédures avant de procéder au montage. La PDU et le matériel inclus sont conçus pour les bâtis et les boîtiers pour bâtis communs et peuvent ne pas être appropriés pour toutes les applications. Les configurations de montage exactes peuvent varier. Les vis pour fixer les supports de montage à la PDU sont incluses. Utiliser uniquement les vis fournies par le fabricant ou leur équivalent exact (no 6-32, 3/16 po à tête plate).

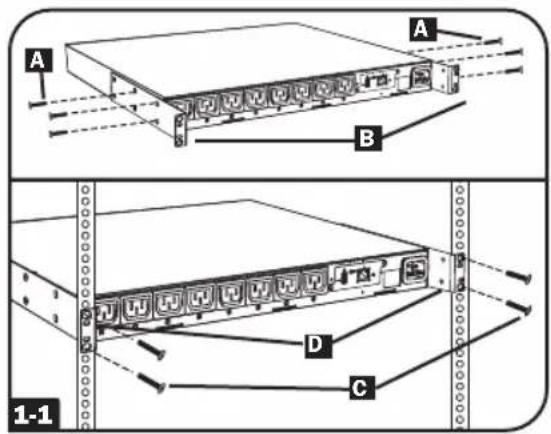

Montage en bâti 1U : utiliser 4 vis a
pour fixer chacun des 2 supports de montage plus longs B à la PDU comme illustré. Vous pouvez monter la PDU dans une position encastrée en fixant les supports de montage de façon à ce qu'ils dépassent le panneau avant de la PDU. Monter la PDU au bâti en insérant 4 vis fournies par l'utilisateur C à travers les supports de montage D, puis dans les trous de montage des rails du bâti comme illustré.

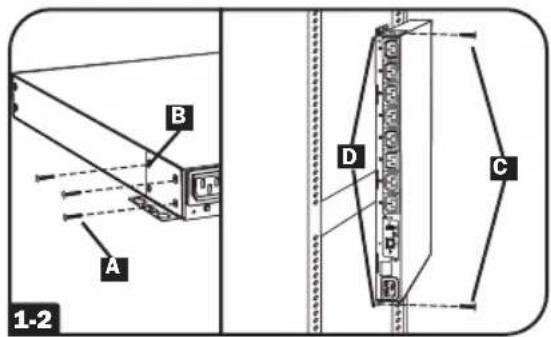

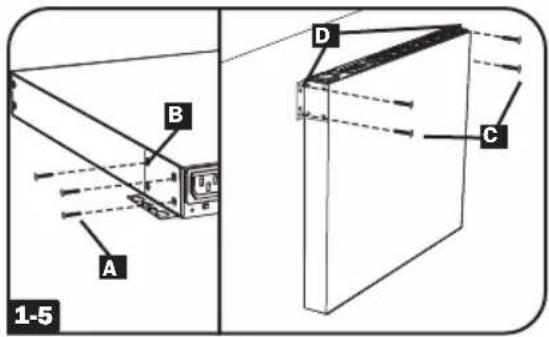

Montage en bâti ou : utiliser 3 vis a
pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU verticalement en insérant au moins deux vis fournies par l'utilisateur C à travers les supports de montage D et dans les points de montage ou le boîtier pour bâti.

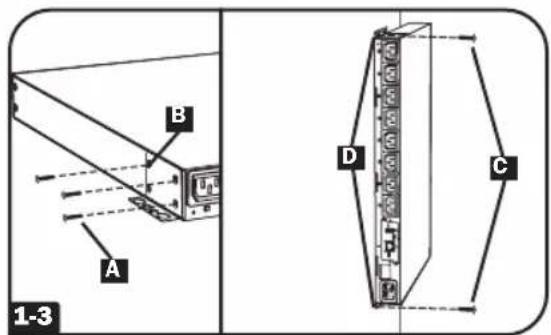

Montage mural : utiliser 3 vis a pour
fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU au mur en insérant au moins deux vis fournies par l'utilisateur C à travers les supports de montage D et dans les points de montage solides.
Montage sous le comptoir : utiliser 3 vis
A pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU sous le comptoir en insérant au moins deux vis fournies par l'utilisateur C à travers les supports de montage D et dans les points de montage solides.
Installation

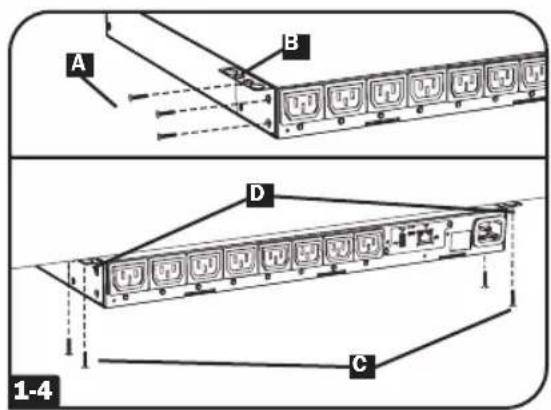

Montage à profondeur réduite : Utiliser 3 vis A pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU à une surface stable avec les sorties tournées vers le haut en insérant au moins deux vis fournies par l'utilisateur C à travers les supports de montage D et dans les points de montage solides.

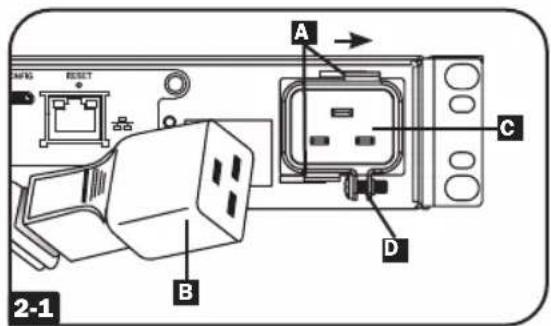

Connexion du cordon d'alimentation
d'entrée : Fixer la bride du câble à la PDU en insérant les languettes dans les fentes disponibles sur le dessus et la partie inférieure de l'entrée d'alimentation A. Sécuriser la bride en place en la glissant vers la droite. Fixer le cordon d'alimentation inclus à la PDU en insérant le connecteur IEC C19 B du cordon d'alimentation dans la bride du câble et dans l'entrée d'alimentation IEC C20 C.
Installer la vis incluse D sur la bride du câble pour maintenir la connexion du cordon d'alimentation en place. Brancher l'autre extrémité du cordon d'alimentation d'entrée à une source d'alimentation CA compatible, comme un onduleur, une PDU ou une prise électrique.
Remarque : La source d'alimentation CA ne doit pas partager un circuit avec une charge électrique élevée.
Remarque : Lors du branchement de la PDU, elle devrait recevoir une protection contre les surcharges et un dispositif de protection contre les surcharges d'une section nominale de 20 A maximum.

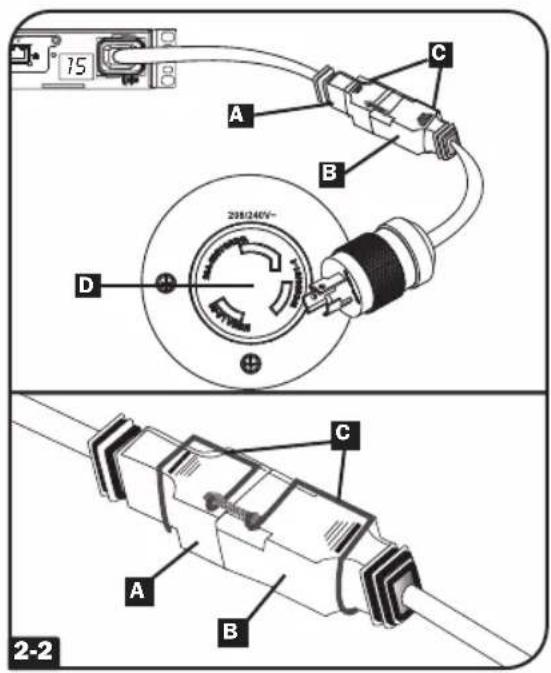

Connexion de l'adaptateur NEMA : ce
produit inclut un adaptateur de fiche qui ajoute une fiche NEMA L6-20P au cordon d'alimentation d'entrée. Utiliser cet adaptateur uniquement si vous connectez la PDU à une prise NEMA L6-20R. Insérer le connecteur IEC C19 A de l'adaptateur dans le connecteur IEC C20 B du cordon d'alimentation d'entrée. Maintenir la connexion en place au moyen d'un support de rétention C en utilisant les boulons inclus pour fixer les deux moitiés du support autour de la connexion comme illustré. Brancher la fiche NEMA L6-20P à une source d'alimentation CA compatible D, comme un onduleur, une PDU ou une prise électrique. MISE EN GARDE : Pour éviter les risques de décharges électriques, s'assurer que le conducteur neutre (L2) a été identifié avant de raccorder la PDU.
Remarque : Ne pas tenter d'attacher un cordon d'alimentation fourni par l'utilisateur à moins qu'il ne soit certifié compatible avec la source d'alimentation qui sera utilisée par la PDU.
Installation

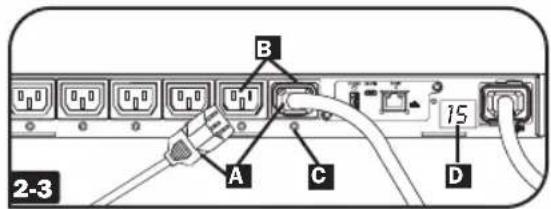

Connexion du cordon d'alimentation pour l'équipement : Insérer les connecteurs IEC C14 des cordons d'alimentation de l'équipement dans les prises de sortie IEC C13 de la PDU. Le voyant à DEL près de chaque sortie s'allume lorsque la sortie est prête à fournir une alimentation CA sous tension. L'indicateur de charge (ampèremètre) numérique affichera la charge totale de l'équipement connecté en ampères.

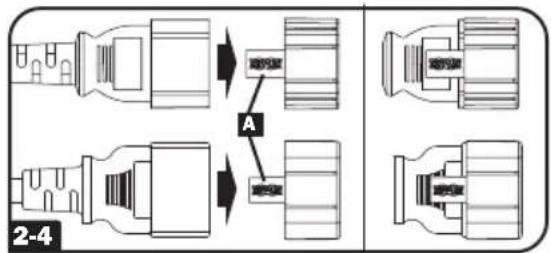

Procédure de rétention de cordon facultative : Utiliser les manchons en plastique C14 inclus pour fixer les fiches aux prises. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.
Fonctionnement en réseau de la PDU
Pour des instructions sur la configuration en réseau, veuillez vous référer au manuel de l'utilisateur de la WEBCARDLX (n° de pièce 93358E) inclus avec ce produit.
Caractéristiques
Entrée d'alimentation CA : L'entrée IEC 60320 C20 se raccorde au cordon d'alimentation d'entrée CA amovible.
Cordon d'alimentation d'entrée CA : Le cordon amovible comporte un connecteur IEC 60320 C19A et un connecteur IEC 60320 C20B
Adaptateur d'entrée CA : L'adaptateur convertit le cordon d'alimentation d'entrée CA en une fiche NEMA L6-20P. Le support de rétention inclus (non illustré) retient la connexion en place.
Prises de sortie IEC 60320 C13 : Lors du fonctionnement normal, les prises de sortie distribuent une alimentation CA à l'équipement branché. Lorsqu'une sortie est sous tension, le témoin à DEL lui étant associé s'allume.
Indicateur de charge (ampèremètre) numérique : Le courant électrique total utilisé par l'équipement raccordé est affiché en ampères sur l'ampèremètre.
Supports de montage plus longs : Utiliser ces supports pour monter la PDU sur le plan horizontal dans un bâti standard ou un boîtier pour bâtis. La profondeur de montage peut être réglée en fixant les supports aux différentes positions sur la PDU.
Supports de montage plus courts : Utiliser ces supports pour monter la PDU dans un bâti OU, dans une configuration murale ou sous le comptoir.
Port de l'usine : Le port est réservé pour la configuration par le personnel autorisé de l'usine seulement. Ne rien raccorder au port.
WEBCARDLX : Permet d'utiliser cette PDU comme un dispositif géré par le réseau, accessible via la plateforme de gestion de réseau SNMP, un navigateur Web, SSH ou Telnet.
Soutien technique
Site Web : www.tripplite.com/support
Adresse électronique : techsupport@tripplite.com
Garantie limitée
Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 États-Unis. Le vendeur paiera les frais d'expédition de retour. Visiter www.triplite.com/support avant d'envoyer de l'équipement pour réparation.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains états ne permettent pas de limitations sur la durée d'une garantie implicite, et certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
Numéros d'identification à la conformité réglementaire
À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série ainsi que toutes les marques d'homologation et les renseignements requis se trouvent sur la plaque signalétique du produit. Lorsque vous demandez des renseignements concernant la conformité de ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.
Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)
En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :
- D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.
La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
