MODE D'EMPLOI IAN 277907 Livarno Lux

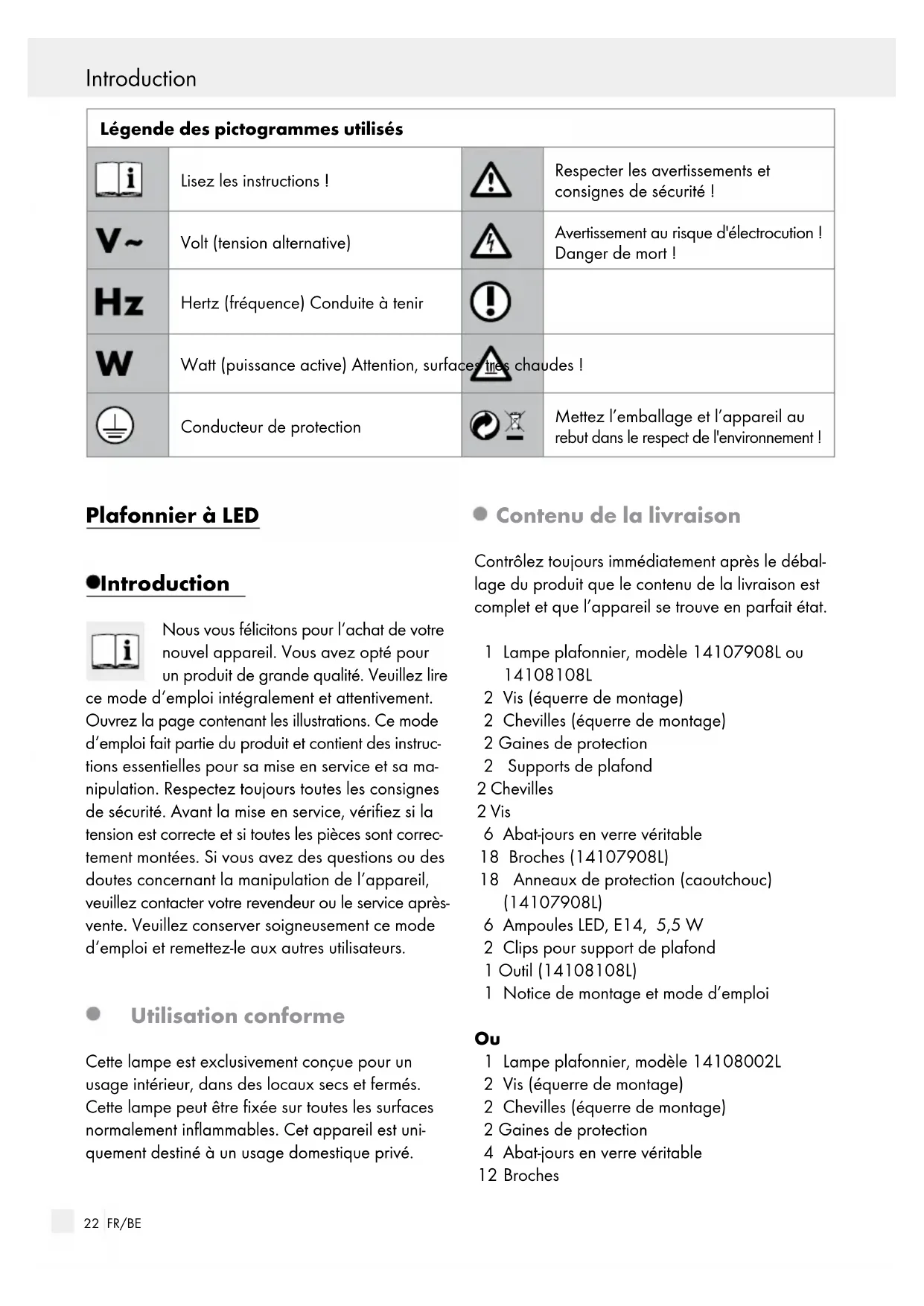

Légende des pictogrammes utilisés .......................................................................... Page 22 Introduction ................................................................................................................................... Page 22 Utilisation conforme ............................................................................................................................Page 22 Contenu de la livraison .......................................................................................................................Page 22 Descriptif des pièces ...........................................................................................................................Page 23 Caractéristiques techniques ................................................................................................................Page 23 Sécurité .............................................................................................................................................Page 23 Indications de sécurité ........................................................................................................................Page 23 Préparation ...................................................................................................................................Page 24 Outils et matériel nécessaires ............................................................................................................. Page 24 Avant l‘installation ..................................................................................................................Page 24 Mise en marche .......................................................................................................................... Page 25 Montage de la lampe .........................................................................................................................Page 25 Orienter le spot ...................................................................................................................................Page 26 Remplacement de l‘ampoule ..............................................................................................................Page 26 Entretien et nettoyage..........................................................................................................Page 26 Mise au rebut ............................................................................................................................... Page 26 Garantie et service après-vente ..................................................................................Page 27 Déclaration de garantie .....................................................................................................................Page 27 Adresse du service après-vente .......................................................................................................... Page 27 Déclaration de conformité .................................................................................................................. Page 27 Fabricant ..............................................................................................................................................Page 27 Table des matières22 FR/BE Introduction Plafonnier à LED Introduction Nous vous félicitons pour l‘achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez lire ce mode d‘emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Ce mode d‘emploi fait partie du produit et contient des instruc- tions essentielles pour sa mise en service et sa ma- nipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifiez si la tension est correcte et si toutes les pièces sont correc- tement montées. Si vous avez des questions ou des doutes concernant la manipulation de l‘appareil, veuillez contacter votre revendeur ou le service après- vente. Veuillez conserver soigneusement ce mode d‘emploi et remettez-le aux autres utilisateurs. Utilisation conforme Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Cette lampe peut être fixée sur toutes les surfaces normalement inflammables. Cet appareil est uni- quement destiné à un usage domestique privé. Contenu de la livraison Contrôlez toujours immédiatement après le débal- lage du produit que le contenu de la livraison est complet et que l’appareil se trouve en parfait état. 1 Lampe plafonnier, modèle 14107908L ou 14108108L 2 Vis (équerre de montage) 2 Chevilles (équerre de montage) 2 Gaines de protection 2 Supports de plafond 2 Chevilles 2 Vis 6 Abat-jours en verre véritable 18 Broches (14107908L) 18 Anneaux de protection (caoutchouc) (14107908L) 6 Ampoules LED, E14, 5,5 W 2 Clips pour support de plafond 1 Outil (14108108L) 1 Notice de montage et mode d’emploi

1 Lampe plafonnier, modèle 14108002L 2 Vis (équerre de montage) 2 Chevilles (équerre de montage) 2 Gaines de protection 4 Abat-jours en verre véritable 12 Broches Légende des pictogrammes utilisés Lisez les instructions! Respecter les avertissements et consignes de sécurité ! Volt (tension alternative) Avertissement au risque d'électrocution ! Danger de mort ! Hertz (fréquence) Conduite à tenir Watt (puissance active) Attention, surfaces très chaudes ! Conducteur de protection Mettez l’emballage et l’appareil au rebut dans le respect de l'environnement !23 FR/BE Introduction / Sécurité 12 Anneaux de protection (caoutchouc) 1 Plaque de verre 2 Anneaux décoratifs pour ampoule GU10 4 Ampoules LED, E14, 5,5 W 2 Ampoules LED, GU10, 5 W 2 Supports d‘écartement 4 Rondelles 2 Vis de fixation 1 Notice de montage et mode d’emploi Descriptif des pièces

Vis (équerre de montage)

Cheville (fixation au plafond) (14107908L et 14108108L)

Support de plafond (14107908L et 14108108L)

Clip pour support de plafond (14107908L et 14108108L)

Câble d‘alimentation électrique (externe)

Anneau décoratif chromé (14108002L)

Anneau à visser (14108108L)

Outil (14108108L) Caractéristiques techniques Réf. : 14107908L ou 14108002L ou 14108108L Tension de service: 230 V ∼, 50 Hz Ampoule : E14, max. 5,5 W, 220–240 V

50 Hz 14108002L en plus : GU10, max. 5 W, 220–240 V 50 Hz Puissance nominale max. : 6 x 5,5 W (14107908L / 14108108L) 2 x 5 W GU10 + 4 x 5,5 W E14 (14108002L) Classe de protection: I Sécurité Indications de sécurité Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d’emploi ! Le fabricant décline toute responsabilité pour les dommages consécutifs ! Toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipula- tion incorrecte ou par le non-respect des consignes de sécurité ! Prévention de risques mortels par électrocution L‘installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Avant chaque raccordement au secteur, contrô- lez le bon état de la lampe et du câble d‘ali- mentation. N‘utilisez jamais la lampe si vous constatez le moindre dommage. Des câbles d‘alimentation endommagés impliquent un danger de mort par électrocution. En cas de détériorations, de réparations ou d’autres problèmes, veuillez contacter le SAV ou un électricien. Avant le montage, retirez le fusible ou coupez24 FR/BE Sécurité / Préparation / Avant l‘installation le disjoncteur de la boîte à fusibles (position 0). Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (voir chapitre «Caractéris- tiques techniques»). Évitez impérativement tout contact de la lampe avec de l‘eau ou d‘autres liquides. N‘ouvrez jamais les composants électriques, et n‘insérez jamais d‘objets quelconques dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. N‘installez jamais la lampe sur un support humide ou conducteur de courant! Prévention de risque d‘incendies et de blessures RISQUE DE BLESSURES! Immédiatement après le déballage de l‘article, vérifiez le par- fait état de chaque ampoule et verre de lampe. Ne montez pas la lampe avec des ampoules et/ou des verres de lampe défectueux(-ses). Veuillez dans ce cas contacter le service après- vente pour procéder au remplacement de la pièce défectueuse.

ATTENTION ! RISQUE DE BRÛ-

LURES À CAUSE DES SURFACES

TRÈS CHAUDES ! Afin d‘éviter toute brûlure, vérifiez que la lampe soit éteinte et suffisamment froide avant de la manipuler. L‘ampoule dégage une forte chaleur au niveau du logement de la lampe. Laissez refroidir la lampe complètement. Remplacez immédiatement toute ampoule dé- fectueuse par une neuve. Avant de remplacer l‘ampoule, retirez toujours pour commencer le fusible ou coupez le disjoncteur de la boîte à fusible. Ne laissez pas la lampe ou le matériel d‘em- ballage traîner sans surveillance. Les films/sa- chets en plastique, les éléments en matières synthétiques, etc. peuvent devenir des jouets dangereux dans les mains des enfants. Conduite à tenir Utilisez uniquement les ampoules spécifiées au chapitre « Caractéristiques techniques ». Montez la lampe de telle sorte qu‘elle soit protégée de l‘humidité et des salissures. Soigneusement préparer le montage du pro- duit et l‘effectuer sans précipitation. Préparez toutes les pièces détachées et l‘outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant ! Faites toujours atten- tion à ce que vous faites et agissez raisonna- blement. N‘effectuez jamais le montage de la lampe si vous n‘êtes pas concentré ou si vous vous sentez mal. Préparation Outils et matériel nécessaires Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s‘agit là de don- nées et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dé- pendent des conditions spécifiques sur place. - Crayon / outil marqueur - Détecteur de tension - Tournevis - Perceuse - Foret (env. ø6 mm) - Pince coupante diagonale - Escabeau Avant l‘installation Important : Le raccordement électrique doit être réalisé par un électricien professionnel ou par une personne instruite pour exécuter une installation électrique. Celle-ci doit connaître les caractéris- tiques des lampes et des conditions de raccorde- ment.25 FR/BE Avant l‘installation / Mise en marche Avant l‘installation, familiarisez-vous avec l‘en- semble des instructions et des illustrations du présent mode d‘emploi et avec la lampe elle- même. Assurez-vous avant l‘installation que le câble sur lequel la lampe doit être branchée n‘est pas sous tension. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). Vérifiez l‘absence de tension à l‘aide d‘un dé- tecteur de tension. Mise en marche Montage de la lampe Modèle 14108002L Sur le boîtier de raccordement

visibles latéralement, et détachez l‘équerre de montage

de la face arrière. Fixez le support d‘écartement

sur la lampe à l‘aide des vis

prévues à cet effet. Posez la rondelle

sur le support d‘écarte- ment

Posez maintenant la plaque de verre

sur le support et montez celle-ci à l‘aide de la ron- delle

et de la vis de fixation

Montez les anneaux décoratifs chromés

les enfonçant dans les ouvertures de la plaque de verre

prévues à cet effet (voir fig. D). Assurez-vous que le positionnement est correct. Modèle 14107908L et 14108108L et 14108002L Sur le boîtier de raccordement

visibles latéralement, et détachez l‘équerre de montage

de la face arrière. Marquez les trous de perçage à l‘aide des trous oblongs prévus pour les vis se trouvant dans l‘équerre de montage

Maintenant, percez les trous d‘attache (env. 6 mm, profondeur env. 40 mm). Assurez-vous de ne pas endommager l‘alimentation. Insérer les chevilles

dans les trous de perçage. Fixez l‘équerre de montage

avec les vis fournies

Introduisez le câble de raccordement (externe)

dans les gaines de protection

, reliez maintenant le câble d‘alimentation de la lampe au câble d‘alimentation (externe)

Indication : Veillez à ce que les fils du câble d‘alimentation électrique (externe) aient leur raccord respectif : fil conducteur, noir ou brun = symbole L, fil neutre, bleu = symbole N, prise de terre, vert-jaune = symbole

, fixez la lampe sur l‘équerre de montage

dans la position voulue (14107908L et 14108108L). Marquez les trous de fixation pour le support de plafond

. Veillez à ce que les trous de perçage se situent respectivement entre deux spots

. Ceci permet d‘assurer une fixation correcte. Percez les trous de fixation (env. 6 mm, profon- deur env. 40 mm) pour le support de plafond

Insérez les chevilles

dans les trous de per- çage. Fixez le support de plafond

avec les vis fournies (petite tête de vis). Vissez les clips de support de plafond

dans le support de plafond

dans les clips de support de plafond

Modèle 14107908L et 14108002L Dans chaque ouverture des verres de lampe

, enfoncez un anneau de protection

Fixez les verres de lampe

à l‘aide des broches

dans la douille dans le sens des aiguilles d‘une montre. Contrôlez la bonne fixation. Pour la mise en place de l‘ampoule, utilisez un chiffon propre ne peluchant pas. Insérez l‘ampoule en effectuant une rotation d‘¼ dans le sens horaire pour l‘ampoule GU10 (modèle 14108002L), ou en vissant délicatement l‘ampoule E14 dans le sens horaire. Contrôlez qu‘elle soit bien en place.26 FR/BE Garantie et service après-venteMise en marche / Entretien et nettoyage / Mise au rebut Modèle 14108108L Retirez l‘anneau à visser

de la douille de lampe. Passer prudemment le verre de lampe

par dessus la douille et le fixer en tournant l‘an- neau à visser

à l‘aide de l‘outil fourni

Assurez vous que le positionnement est correct. Pour la mise en place de l‘ampoule, utilisez un chiffon propre ne peluchant pas. Vissez l‘ampoule E14 dans la douille avec précaution, dans le sens horaire. Contrôlez la bonne fixation de l‘installation. Votre lampe est désormais prête à l’emploi. Remettez le fusible en place ou remettez en route le disjoncteur. Orienter le spot Modifiez uniquement l‘orientation du spot

lorsque celui-ci est éteint. Laissez la lampe refroidir complètement. Saisissez individuellement les pieds des spots

et tournez-les pour les orienter dans la direction souhaitée. Les spots peuvent être orientés à 320° environ. Remplacement de l‘ampoule

CUTION ! Coupez tout d‘abord l‘alimentation secteur de la lampe lors du remplacement de l‘am- poule. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusible (position 0). Utilisez uniquement les ampoules spécifiées au chapitre « Caractéristiques techniques ». Laissez la lampe refroidir complètement. Utilisez un chiffon propre et sans peluche pour procéder au remplacement. Retirez l‘ampoule GU10 défectueuse en effec- tuant une rotation d‘¼ dans le sens anti-ho- raire, ou en dévissant délicatement l‘ampoule E14 dans le sens anti-horaire. Insérez l‘ampoule neuve en effectuant une ro- tation d‘¼ dans le sens horaire pour l‘ampoule GU10 (modèle 14108002L), ou en vissant délicatement l‘ampoule E14 dans le sens horaire. Contrôlez la bonne fixation de l‘instal- lation. Remettez le fusible en place ou remettez en route le disjoncteur. Entretien et nettoyage

CUTION ! Pour procéder au nettoyage, coupez tout d‘abord l‘alimentation secteur de la lampe. Re- tirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusible (position 0).

CUTION ! Pour des raisons de sécurité électrique, il est interdit de nettoyer la lampe à l‘eau ou avec d‘autres liquides ou encore de la plonger dans de l‘eau.
