GEBRUIKSAANWIJZING IAN 277907 Livarno Lux

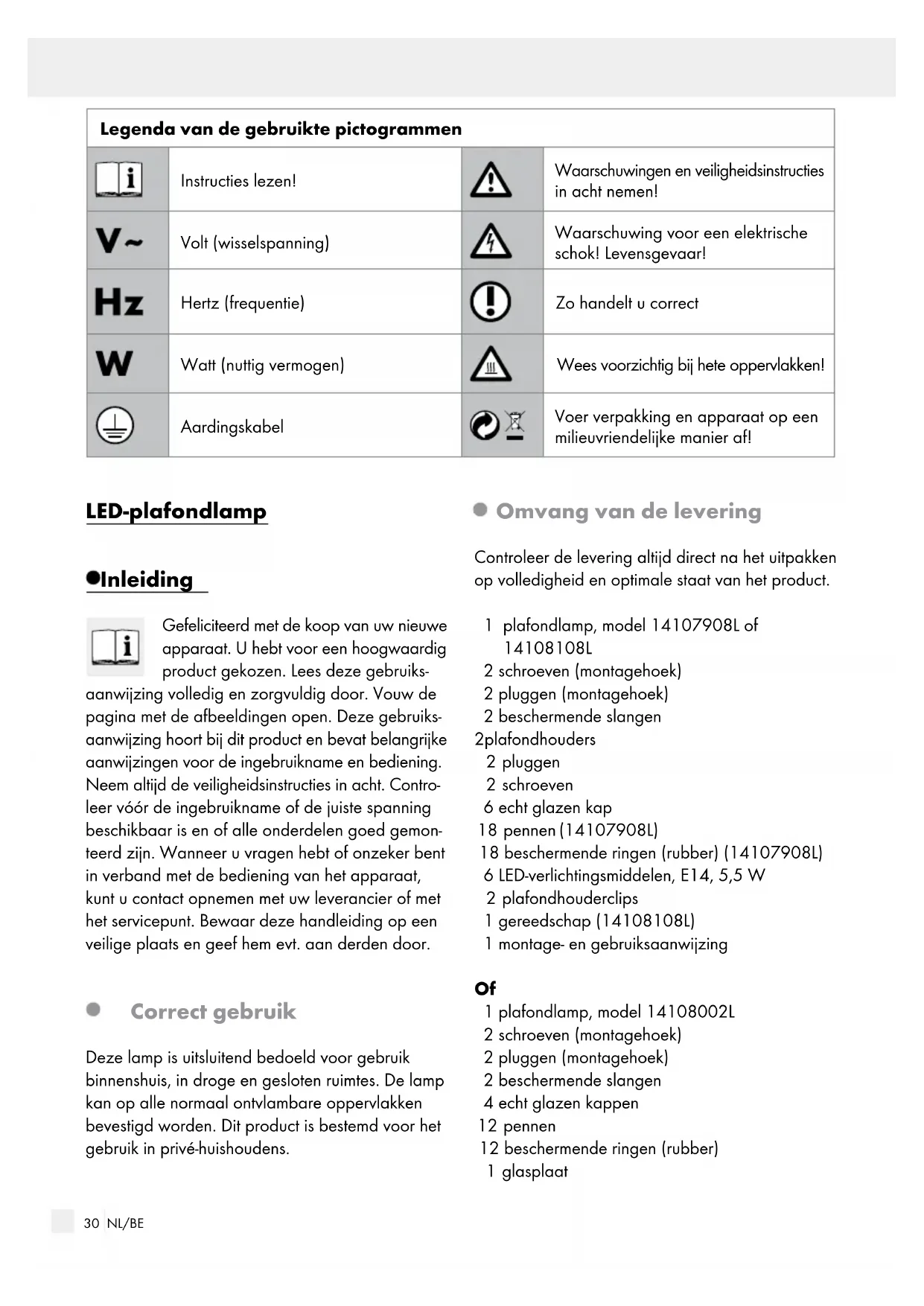

1 plafondlamp, model 14108002L 2 schroeven (montagehoek) 2 pluggen (montagehoek) 2 beschermende slangen 4 echt glazen kappen 12 pennen 12 beschermende ringen (rubber) 1 glasplaat Legenda van de gebruikte pictogrammen Instructies lezen! Waarschuwingen en veiligheidsinstructies in acht nemen! Volt (wisselspanning) Waarschuwing voor een elektrische schok! Levensgevaar! Hertz (frequentie) Zo handelt u correct Watt (nuttig vermogen) Wees voorzichtig bij hete oppervlakken! Aardingskabel Voer verpakking en apparaat op een milieuvriendelijke manier af!31 NL/BE Inleiding / Veiligheid Inleiding 2 chromen decoratieringen voor GU10-verlich- tingsmiddelen 4 LED-verlichtingsmiddelen, E14, 5,5 W 2 LED-verlichtingsmiddelen, GU10, 5W 2 afstandshouders 4 onderlegplaatjes 2 fixeerschroeven 1 montage- en gebruiksaanwijzing Beschrijving van de onderdelen

Fixeerschroeven (aansluitbehuizing)

Onderlegplaatje (14108002L)

Onderlegplaatje (14108002L)

Glasplaat (14108002L)

50 Hz 14108002L bovendien: GU10, max. 5 W, 220–240 V 50 Hz Nominale spanning max.: 6 x 5,5 W (14107908L / 14108108L) 2 x 5 W GU10 + 4 x 5,5 W E14 (14108002L) Isolatieklasse: I Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstruc- ties zijn wij niet aansprakelijk! Vermijd levensgevaar door elektrische schok Laat de elektronische installatie door een opgeleide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren. Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele bescha- digingen. Gebruik uw lamp nooit, wanneer u een beschadiging hebt geconstateerd. Beschadigde stroom- kabels zorgen voor levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of met een elektricien.32 NL/BE Voor de installatie / IngebruiknameVeiligheid / Voorbereiding / Voor de installatie Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkast uit (0-stand). Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde bedrijfsspanning van de lamp (zie hoofdstuk „Technische gegevens“). Vermijd dat de lamp in contact komt met water of andere vloeistoffen. Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke in- grepen bestaat levensgevaar door elektrische schokken. De lamp niet op vochtige op geleidende on- dergrond installeren! Vermijd brand- en letselgevaar GEVAAR VOOR LETSEL! Controleer na het uitpakken elke lamp en elk lampenglas onmid- dellijk op beschadigingen. Monteer de lamp niet met defecte verlichtingen en/of lampenglas. Neem in dit geval contact op met het klantenservice.

OPPERVLAKKEN! Zorg ervoor dat de lamp uitgeschakeld en afgekoeld is voordat u deze aanraakt om brandwonden te vermijden. Verlichtingsmiddelen ontwikkelen rondom de lampenkop een behoorlijke hitte. Laat de lamp volledig afkoelen. Vervang defecte lampen direct door nieuwe. Verwijder voor het vervangen van de lamp altijd eerst de zekering of schakel de aardlek- schakelaar uit. Laat de verlichting of het verpakkingsmateriaal niet achteloos slingeren. Plastic folie of zakken, kunststofdeeltjes etc. kunnen voor kinderen ge- vaarlijk speelgoed zijn. Zo handelt u correct Gebruik uitsluitend lampen die worden aange- geven in de „Technische gegevens“. Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is. Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar. Wees altijd alert! Let er altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp niet als u niet geconcentreerd bent of zich niet lekker voelt. Voorbereiding Benodigd gereedschap en materiaal Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om niet-bindende informatie en waarden ter oriëntatie. De hoedanig- heid van het materiaal is afhankelijk van de indivi- duele omstandigheden ter plekke. - Potlood / markeergereedschap - Spanningzoeker - Schroevendraaier - Boormachine - Boor (ca. ø 6 mm) - Zijkniptang - Ladder Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden. Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf. Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de ze-33 NL/BE Voor de installatie / IngebruiknameVeiligheid / Voorbereiding / Voor de installatie kering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). Controleer hiervoor de spanningsvrijheid met een spanningzoeker. Ingebruikname Lamp monteren Model 14108002L Verwijder de zijdelings aan de aansluitbehuizing

aan de achterkant eraf. Bevestig de afstandshouder

met de hiervoor bestemde schroeven

aan de lamp. Plaats de sluitringen

op de afstandshouder

Plaats vervolgens de glasplaat

op de hou- der en monteer deze met behulp van de sluit- ring

, door ze in de hiervoor bestemde openingen van de glasplaat

te drukken (zie afb. D). Let op de juiste positie. Model 14107908L en 14108108L en 14108002L Verwijder de zijdelings aan de aansluitbehui- zing

aan de achterkant eraf. Markeer de boorgaten met behulp van de montagehoek

voor de lange gaten voor de schroeven. Boor nu de bevestigingsgaten (ca. 6 mm, diepte ca. 40 mm). Zorg ervoor dat u de stroomkabel niet beschadigt. Plaats de pluggen

met de meegele- verde schroeven

door de be- schermende slangen

Verbind vervolgens de aansluitkabel van de lamp met behulp van een kroonsteentje

met de stroomkabel (extern)

Opmerking: Let erop dat u de individuele geleiders van de stroomkabel (extern) telkens correct aansluit: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N, aar- de, groen-geel = symbool

Schroef de lamp nu met de schroeven

in de gewenste rich- ting (14107908L en 14108108L). Markeer de bevestigingsgaten voor de plafond- houder

. Let op dat de boorgaten zich telkens tussen twee spots

bevinden. Zo is een veili- ge montage gewaarborgd. Boor de bevestigingsgaten (ca. 6 mm, diepte ca. 40 mm) voor de plafondhouder

met de meegeleverde schroeven (schroefkop klein). Schroef de plafondbevestigings-clips

een beschermende ring

met behulp van de pennen

Draai het verlichtingsmiddel

rechtsom in de fitting. Controleer de juiste positie. Gebruik voor het plaatsen van de verlichtings- middelen een schone, pluisvrije doek. Plaats het verlichtingsmiddel door het GU10- verlichtingsmiddel met een kwartslag rechtsom te monteren (model 14108002L) resp. door het E14-verlichtingsmiddel voorzichtig rechtsom vast te schroeven. Controleer de juiste montage. Model 14108108L Maak de schroefring

van de lampenfitting los. Plaats het lampglas

voorzichtig over de fit- ting en bevestig het door de schroefring

met behulp van het meegeleverde gereedschap

vast te draaien. Let op de juiste positie. Gebruik voor het plaatsen van de verlichtings- middelen een schone, pluisvrije doek. Plaats het E14 verlichtingsmiddel door het voorzichtig rechtsom vast te draaien. Controleer de juiste montage. Uw lamp is nu gereed voor gebruik.34 NL/BE Garantie en serviceIngebruikname / Onderhoud en reiniging / Afvoer / Garantie en service Plaats de zekering weer terug en schakel de leidingbeschermende schakelaar weer aan. Spot instellen Verander de positie van de spots

alleen, als de lamp is uitgeschakeld. Laat de lamp volledig afkoelen. Draai de afzonderlijke spots

aan de voet in de gewenste richting. De spots kunnen ca. 320° draaien. Verlichting vervangen GEVAAR VOOR ELEKTRISCHE SCHOK! Onderbreek altijd de stroomtoevoer voordat u de lamp vervangt. Verwij- der hiervoor de zekering of schakel het betreffende stroomcircuit in de zekeringskast uit (0-stand). Gebruik uitsluitend lampen die worden aange- geven in de „Technische gegevens“. Laat de lamp volledig afkoelen. Gebruik voor het vervangen een schone, pluis- vrije doek. Verwijder het defecte verlichtingsmiddel, door het GU10-verlichtingsmiddel met een kwartslag linksom eruit te draaien resp. door het E14-ver- lichtingsmiddel voorzichtig linksom eruit te draaien. Plaats het nieuwe verlichtingsmiddel, door het GU10-verlichtingsmiddel met een kwartslag rechtsom te monteren (model 14108002L) resp. door het E14-verlichtingsmiddel voorzichtig rechtsom vast te draaien. Controleer de juiste montage. Plaats de zekering weer terug en schakel de leidingbeschermende schakelaar weer aan. Onderhoud en reiniging GEVAAR VOOR ELEKTRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de zekering of schakel het be- treffende stroomcircuit in de groepenkast uit (0-stand). GEVAAR VOOR ELEKTRISCHE SCHOK! Op basis van de elektrische veiligheid mag de lamp nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.

VOORZICHTIG! KANS OP BRAND-

WONDEN DOOR HETE OPPERVLAKKEN! Laat de lamp volledig afkoelen. Gebruik geen oplosmiddel, benzine e.d. De lichten zullen hierdoor schade ondervinden. Gebruik voor de reiniging uitsluitend een dro- ge, pluisvrije doek. Afvoer De verpakking en het verpakkingsmate- riaal zijn uitsluitend vervaardigd van mi- lieuvriendelijk materiaal. Deze kunnen via de lokale recyclingcontainers worden afgevoerd. Het symbool van de doorgestreepte af- valbak op wielen betekent dat het pro- duct binnen de Europese Unie van het huisafval gescheiden moet worden afgevoerd. Dit geldt voor het product en alle met dit symbool gekenmerkte toebehoren. Gekenmerkte producten mogen niet via het normale huisvuil worden verwij- derd maar moeten bij een inzamelpunt voor de re- cycling van elektrische en elektronische apparaten worden afgegeven. Recycling helpt het verbruik van grondstoffen te verminderen en het milieu te ontzien. Garantie en service Garantieverklaring Op dit product verlenen wij 36 maanden garantie vanaf aankoopdatum. Het apparaat werd zorgvul- dig vervaardigd en aan een nauwkeurige kwaliteits- controle onderworpen. Binnen de garantieperiode herstellen wij kosteloos alle materiaal- of productie-35 NL/BE Garantie en serviceIngebruikname / Onderhoud en reiniging / Afvoer / Garantie en service fouten. Mochten er desalniettemin tijdens de garan- tieperiode gebreken optreden, kunt u het apparaat naar het genoemde serviceadres opsturen met vermel- ding van het volgende artikelnummer: 14107908L / 14108002L / 14108108L
