VLS5 - Haut-parleur TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié (moniteur de studio)
Marque	Tascam
Modèle	VLS5
Dimensions (L × H × P)	176 × 255 × 200 mm
Poids	5,2 kg
Alimentation	CA 120 V ou 230 V, 50/60 Hz (sélecteur de tension)
Consommation électrique	60 W
Puissance de sortie (graves)	40 W
Puissance de sortie (aigus)	30 W
Haut-parleurs	Woofer 5,25 pouces (13,3 cm), Tweeter 1 pouce (25 mm)
Réponse en fréquence	60 Hz - 22 kHz
Fréquence de répartition (crossover)	3,2 kHz
Sensibilité d'entrée	200 mV
Entrées audio	XLR symétrique, jack 6,35 mm TRS symétrique/asymétrique
Impédance d'entrée	20 kΩ symétrique, 10 kΩ asymétrique
Blindage magnétique	Oui (anti-magnétique)
Voyant d'alimentation	Oui, sur la face avant
Réglage du volume	Bouton VOLUME sur la face arrière
Nettoyage	Avec un chiffon sec et doux, éviter produits chimiques
Fusible	Un fusible est intégré (porte-fusible sur la face arrière)
Garantie	Garantie légale selon le pays d'achat
Température de fonctionnement	5 °C à 35 °C

FOIRE AUX QUESTIONS - VLS5 TASCAM

Comment brancher l'enceinte Tascam VLS5 ?

Avant tout branchement, mettez l’interrupteur POWER sur OFF. Connectez le cordon d’alimentation fourni à la prise secteur appropriée (120 V ou 230 V selon le sélecteur de tension). Branchez ensuite votre source audio via une des entrées : XLR symétrique ou jack 6,35 mm TRS (symétrique ou asymétrique). Assurez-vous que le volume de la source est réduit avant de mettre sous tension.

Quelle est la puissance de sortie de l'enceinte VLS5 ?

Le Tascam VLS5 est bi-amplifié : la section graves délivre 40 W et la section aigus 30 W, pour une puissance totale de 70 W.

Quels types de câbles puis-je utiliser pour connecter l'enceinte ?

Vous pouvez utiliser un câble avec connecteur XLR symétrique (3 broches) ou un câble avec jack 6,35 mm TRS (symétrique ou asymétrique). Les deux entrées sont disponibles sur la face arrière.

Comment nettoyer l'enceinte Tascam VLS5 ?

Utilisez un chiffon sec et doux pour essuyer la surface. N’utilisez jamais de diluant, alcool ou produits chimiques, car ils pourraient endommager la finition ou provoquer une décoloration.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d’abord que l’interrupteur POWER est sur ON et que le voyant d’alimentation est allumé. Assurez-vous que le volume n’est pas au minimum. Contrôlez les connexions des câbles audio et de l’alimentation. Si le problème persiste, débranchez l’appareil et contactez le support TASCAM.

Puis-je utiliser l'enceinte VLS5 avec un ordinateur ?

Oui, vous pouvez relier la sortie audio de votre ordinateur à l’enceinte via une interface audio ou directement avec un câble jack 6,35 mm si votre sortie est compatible. Veillez à utiliser un adaptateur si nécessaire.

L'enceinte Tascam VLS5 est-elle blindée magnétiquement ?

Oui, elle est conçue avec un blindage anti-magnétique pour éviter les interférences avec les téléviseurs ou moniteurs à tube cathodique. Cependant, il est recommandé de tester l’emplacement avant l’installation définitive.

Quelle est la consommation électrique de l'enceinte VLS5 ?

La consommation électrique est de 60 W. L’appareil peut fonctionner sous 120 V ou 230 V selon la position du sélecteur de tension, avec une fréquence de 50/60 Hz.

Comment régler le volume sur l'enceinte VLS5 ?

Tournez le bouton VOLUME situé sur la face arrière. Il permet d’ajuster le niveau d’écoute. Il est recommandé de commencer avec un volume bas puis d’augmenter progressivement.

Où puis-je trouver le mode d'emploi complet du Tascam VLS5 ?

Le mode d’emploi est fourni avec l’appareil et peut être téléchargé gratuitement depuis le site notice-facile.com ou sur le site mondial TEAC à l’adresse http://teac-global.com/. Vous y trouverez également d’autres langues.

MODE D'EMPLOI VLS5 TASCAM

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLEC-TROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D'ALIMENTATION DE 120 V.

Pour le Canada

Nous, TEAC EUROPE GmbH. Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce d'emploi est conforme aux normes correspondant.

Informations sur le marquage CE

a) Environnement électromagnétique applicable : E4
b) Courant d'appel r.m.s. moyen de la demi-période

1. À la mise sous tension initiale : 1,77 Arms
2. Après une interruption d'alimentation de 5 s : 1,46 Arms

Pour les utilisateurs en Europe

AVERTISSEMENT

Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.

AVERTISSEMENT

- Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte de tous les avertissements.
4 Suivez toutes les instructions.
5 N'utilisez pas cet appareil avec de l'eau à proximité.
6 Ne nettoyez l'appareil qu'avec un chiffon sec.
7 Ne bloquez aucune ouverture de ventilation. Instal-lez-le conformément aux instructions du fabricant.
8 Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9 Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10 Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11 N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12 Utilisez-le uniquement avec des
trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites
attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.
13 Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.
14 Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
- La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume

trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

- Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des batteries fixes), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

■our les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de poubelle sur roues barrée d'une croix indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.
(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté l'équipement.

Sommaire

PRÉCAUTIONS DE SÉCURITÉ IMPORTANTES......9

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES......10

Introduction....11

Caractéristiques ....11

Éléments fournis....11

Conventions employées dans ce mode d'emploi ....11

Précautions concernant l'emplacement et l'emploi 12

Attention à la condensation....12

Nettoyage de l'unité....12

Utilisation du site mondial TEAC....12

Enregistrement de l'utilisateur ....12

Nomenclature et fonctions des parties....12

Face avant....12

Face arrière....13

Préparation....13

Précautions avant de faire les branchements ...13

Branchements....13

Installation....13

Caractéristiques techniques....14

Générales....14

Dessins avec cotes....14

Introduction

Merci beaucoup d'avoir choisi le moniteur de studio amplifié VL-S5 de TASCAM.

Avant d'utiliser cette enceinte, lisez attentivement ce mode d'emploi pour pouvoir employer correctement et en profiter durant de nombreuses années. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

Caractéristiques

• Woofer de 5,25 pouces (13,3 cm)
• Tweeter de 1 pouce (25 mm)
- Bi-amplification 40 W pour les graves/30 W pour les aigus
- Prises d'entrée XLR symétrique et jack 6,35 mm 3 points symétrique/asymétrique
• Commande de volume intégrée
- Blindage magnétique

Éléments fournis

Ce produit est livré avec les éléments suivants.

Prenez soin de ne pas endommager ces éléments lors du déballage. Conservez la boîte et les matériaux d'emballage pour de futurs transports.

Veuillez nous contacter si un de ces éléments est manquant ou a été endommagé durant le transport.

• Unité principale .......× 1
  • Cordon d'alimentation secteur .......× 1
• Mode d'emploi (ce document) incluant la garantie....× 1

Conventions employées dans ce mode d'emploi

Les conventions suivantes sont employées dans ce mode d'emploi.

- Les touches, connecteurs et autres parties physiques de cette unité sont indiqués au moyen de caractères gras comme ceci : interrupteur POWER.

Précautions concernant l'emplacement et l'emploi

- La plage de température de fonctionnement de cette unité se situe entre 5 °C et 35 °C. - Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait dégrader la qualité sonore ou causer des mauvais fonctionnements.

Lieux sujets à des vibrations importantes Près de fenêtres ou en exposition directe au soleil

Près de chauffages ou dans des lieux extrêmement chauds

Lieux extrêmement froids

Lieux mal ventilés ou très humides

• Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de l'unité.
- Ne placez pas l'unité sur un amplificateur de puissance ou un autre appareil dégageant de la chaleur.
- Si cette unité est placée près d'un amplificateur de puissance ou d'un autre appareil à gros transformateur, cela peut entraîner un ronflement. Dans ce cas, augmentez la distance séparant cette unité de l'autre appareil.
- Si on l'utilise à proximité d'un récepteur de télévision ou de radio, cette unité peut entraîner des irrégularités de couleur ou des parasites. Si cela se produit, éloignez l'unité.
- Cette unité peut produire des parasites si un téléphone mobile ou autre appareil sans fil est utilisé à proximité pour passer des appels ou envoyer ou recevoir des signaux. Dans ce cas, augmentez la distance entre cette unité et les autres appareils ou éteignez-les.

Attention à la condensation

Si l'unité est déplacée d'un endroit froid à un endroit chaud, ou utilisée après un changement soudain de température, il existe un risque de condensation ; la vapeur de l'air peut se condenser sur le mécanisme interne, empêchant le bon fonctionnement. Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.

Utilisation du site mondial TEAC

Vous pouvez télécharger depuis le site mondial TEAC (http://teac-global.com/) ce mode d'emploi nécessaire à cette unité.

1. Allez sur le site mondial TEAC (http://teac-global.com/).
2. Dans la section TASCAM Downloads (téléchargements TASCAM), cliquez sur la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

NOTE

Si la langue désirée n'apparaît pas, cliquez sur Other Languages (autres langues).

1. Cliquez sur le nom du produit dans la section « Produits » et ouvrez la page « Liens et téléchargements » de ce produit.
2. Sélectionnez et téléchargez le mode d'emploi et le manuel de référence nécessaires.

Enregistrement de l'utilisateur

Si vous êtes client aux USA, veuillez vous enregistrer en ligne comme utilisateur sur le site web TASCAM (http://tascam.com/)

Nomenclature et fonctions des parties

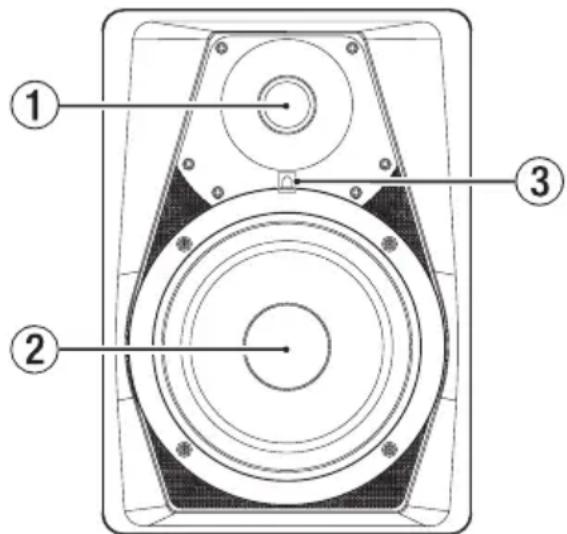

Face avant

① Tweeter (haut-parleur d'aigus)

② Woofer (haut-parleur de graves)

③ Voyant d'alimentation

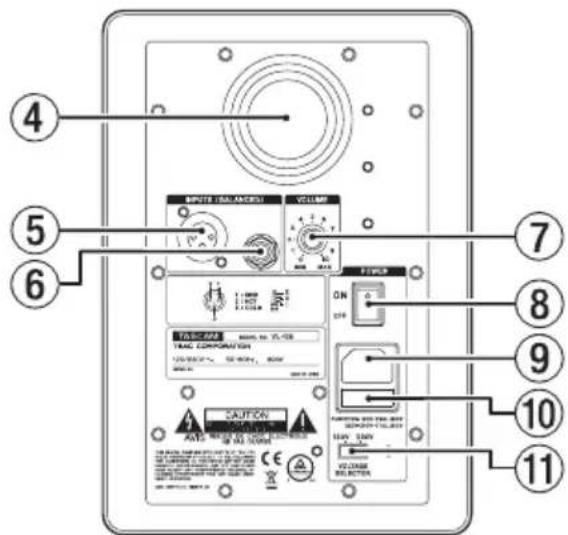

Face arrière

④ Évent de ventilation
⑤ Prise d'entrée XLR
⑥ Prise d'entrée jack 6,35 mm 3 points
⑦ Bouton VOLUME
⑧ Interrupteur d'alimentation POWER
⑨ Connecteur d'alimentation secteur
⑩ Porte-fusible

Cette unité est équipée d'un fusible.

Si l'unité ne fonctionne pas, débranchez son cordon d'alimentation de la prise de courant et contactez l'assistance clientèle TASCAM (voir page 2).

⑪ Sélecteur de tension VOLTAGE SELECTOR

Commute la tension de fonctionnement entre 230 V et 120 V.

NOTE

• Le sélecteur de tension n'est disponible que sur les appareils destinés à certains marchés.
• En Amérique du Nord, utilisez une tension d'alimentation de 120 V.

Préparation

Précautions avant de faire les branchements

• Lors du déballage d'une enceinte de sa boîte, ne la tenez pas par son tweeter ni par son woofer.
- Branchez les câbles de signal et d'alimentation de sorte que rien ne les percute.
- Avant de mettre sous tension l'amplificateur intégré, baissez le volume du signal entrant. Mettre sous tension alors qu'un signal fort est reçu pourrait endommager l'enceinte.

• Ne l'utilisez pas à fort volume en continu et de façon prolongée. Cela pourrait endommager votre audition.
• Cette enceinte a été magnétiquement blindée, mais lorsqu'elle est utilisée près de certains types de téléviseurs et de moniteurs, l'image affichée à l'écran peut être altérée.
  Avant de déterminer son emplacement final d'installation, essayez différentes configurations et positions d'installation.
• Utilisez des cordons d'alimentation, des prises de courant, des câbles et connecteurs de signal audio non endommagés et exempts de courts-circuits et autres défauts.
• Réglez l'interrupteur d'alimentation POWER sur OFF avant de brancher le cordon d'alimentation.
  • N'envoyez pas à l'unité d'autres signaux que des signaux audio.
• Avant de connecter un signal audio à cette unité, vérifiez que le niveau d'entrée est réduit et que l'interrupteur d'alimentation de l'amplificateur de puissance intégré est réglé sur OFF.
  • Utilisez toujours la bonne polarité.

Branchements

1. Réglez l'interrupteur POWER sur OFF.
2. Connectez le cordon d'alimentation fourni à l'enceinte, puis à la prise de courant.
3. Faites entrer un signal audio dans une des prises d'entrée (XLR ou jack 6,35 mm 3 points).

Installation

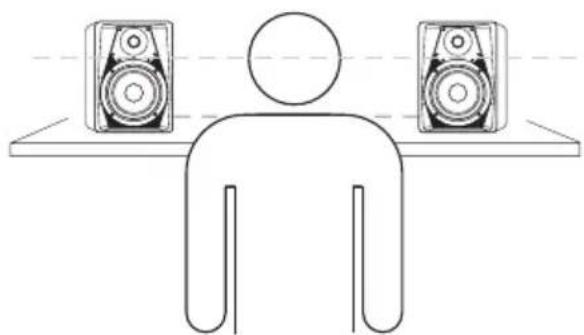

Installer correctement les enceintes est extrêmement important. Le volume des basses fréquences semblera changer en fonction de l'endroit où seront installées les enceintes. Essayez diverses positions d'installation afin de trouver les meilleurs endroits pour maximiser les capacités des enceintes.

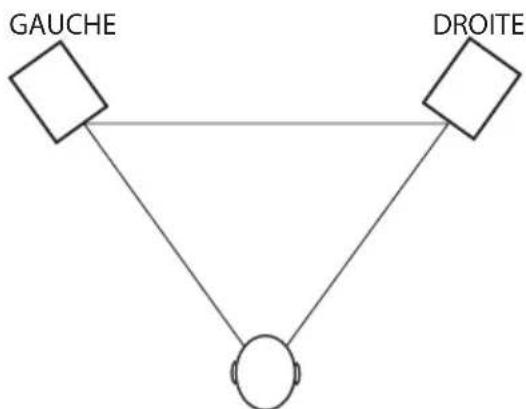

- Pour une configuration stéréo, placez les enceintes de façon à ce qu'elles forment un triangle équilatéral avec la position d'écoute.

• Installez chacune pour que le haut de son woofer soit à hauteur d'oreille.

- N'installez pas les enceintes près de miroirs, de parois en verre ou d'autres surfaces réfléchissant le son. Ne placez rien entre les enceintes et la position d'écoute.

Caractéristiques techniques

Générales

■uissance de sortie des basses fréquences 40 W
■uissance de sortie des hautes fréquences 30 W
aut-parleurs

Woofer de 5,25 pouces (13,3 cm)

Tweeter de 1pouce (25 mm)

nceinte

Construction anti-magnétique

■éponse en fréquence

60 Hz - 22 kHz

■réquence de répartition (crossover)

3,2 kHz

■ensibilité d'entrée

200 mV

■rises d'entrée

XLR symétrique et jack 6,35 mm 3 points (TRS) symétrique/asymétrique

■mpédance d'entrée

20 kΩ symétrique, 10 kΩ asymétrique

■ limentation électrique

CA 120 V, 50/60Hz

CA 230 V, 50/60Hz

■onsommation électrique

60 W

■ dimensions (L × H × P)

176 × 255 × 200 mm

Boids

5,2 kg

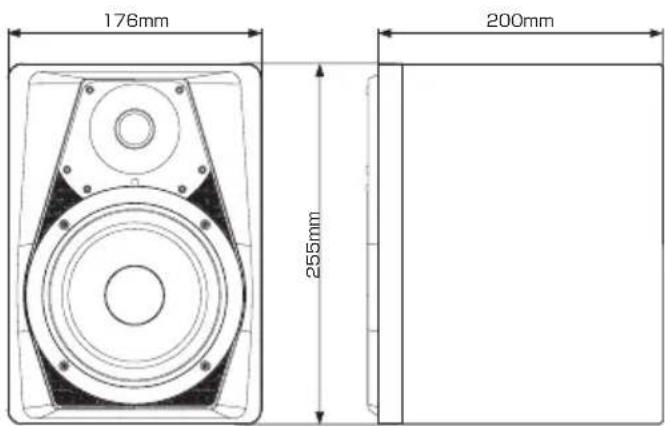

Dessins avec cotes

• Les illustrations et autres descriptions peuvent partiellement différer du produit réel.
• Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
