Tipo de producto	Altavoz amplificado (monitor de estudio)
Marca	Tascam
Modelo	VLS5
Dimensiones (An × Al × Pr)	176 × 255 × 200 mm
Peso	5,2 kg
Alimentación	CA 120 V o 230 V, 50/60 Hz (selector de tensión)
Consumo eléctrico	60 W
Potencia de salida (graves)	40 W
Potencia de salida (agudos)	30 W
Altavoces	Woofer 5,25 pulgadas (13,3 cm), Tweeter 1 pulgada (25 mm)
Respuesta en frecuencia	60 Hz - 22 kHz
Frecuencia de cruce (crossover)	3,2 kHz
Sensibilidad de entrada	200 mV
Entradas de audio	XLR balanceado, jack 6,35 mm TRS balanceado/no balanceado
Impedancia de entrada	20 kΩ balanceado, 10 kΩ no balanceado
Blindaje magnético	Sí (antimagnético)
Indicador de encendido	Sí, en el panel frontal
Ajuste de volumen	Botón VOLUMEN en el panel trasero
Limpieza	Con un paño seco y suave, evitar productos químicos
Fusible	Se incluye un fusible (portafusibles en el panel trasero)
Garantía	Garantía legal según el país de compra
Temperatura de funcionamiento	5 °C a 35 °C

Preguntas frecuentes - VLS5 TASCAM

¿Cómo conectar el altavoz Tascam VLS5?

Antes de cualquier conexión, ponga el interruptor POWER en OFF. Conecte el cable de alimentación suministrado a la toma de corriente adecuada (120 V o 230 V según el selector de tensión). Luego conecte su fuente de audio a través de una de las entradas: XLR balanceado o jack 6,35 mm TRS (balanceado o no balanceado). Asegúrese de que el volumen de la fuente esté bajo antes de encender.

¿Cuál es la potencia de salida del altavoz VLS5?

El Tascam VLS5 es biamplificado: la sección de graves entrega 40 W y la sección de agudos 30 W, para una potencia total de 70 W.

¿Qué tipos de cables puedo usar para conectar el altavoz?

Puede usar un cable con conector XLR balanceado (3 pines) o un cable con jack 6,35 mm TRS (balanceado o no balanceado). Ambas entradas están disponibles en el panel trasero.

¿Cómo limpiar el altavoz Tascam VLS5?

Use un paño seco y suave para limpiar la superficie. No use nunca diluyentes, alcohol o productos químicos, ya que podrían dañar el acabado o causar decoloración.

¿Qué hacer si el altavoz no produce sonido?

Primero verifique que el interruptor POWER esté en ON y que el indicador de encendido esté iluminado. Asegúrese de que el volumen no esté al mínimo. Revise las conexiones de los cables de audio y alimentación. Si el problema persiste, desconecte el aparato y contacte al soporte de TASCAM.

¿Puedo usar el altavoz VLS5 con una computadora?

Sí, puede conectar la salida de audio de su computadora al altavoz a través de una interfaz de audio o directamente con un cable jack de 6,35 mm si su salida es compatible. Asegúrese de usar un adaptador si es necesario.

¿El altavoz Tascam VLS5 tiene blindaje magnético?

Sí, está diseñado con un blindaje antimagnético para evitar interferencias con televisores o monitores de tubo de rayos catódicos. Sin embargo, se recomienda probar la ubicación antes de la instalación definitiva.

¿Cuál es el consumo eléctrico del altavoz VLS5?

El consumo eléctrico es de 60 W. El aparato puede funcionar a 120 V o 230 V según la posición del selector de tensión, con una frecuencia de 50/60 Hz.

¿Cómo ajustar el volumen en el altavoz VLS5?

Gire el botón VOLUMEN ubicado en el panel trasero. Permite ajustar el nivel de escucha. Se recomienda comenzar con un volumen bajo y luego aumentar gradualmente.

¿Dónde puedo encontrar el manual de instrucciones completo del Tascam VLS5?

El manual de instrucciones se incluye con el aparato y se puede descargar gratuitamente desde el sitio notice-facile.com o en el sitio mundial de TEAC en la dirección http://teac-global.com/. Allí encontrará también otros idiomas.

MANUAL DE USUARIO VLS5 TASCAM

Río Churubusco 364, Colonia Del Carmen, Delegación Coyoacán, CP 04100, México DF, México

TEAC UK LIMITED

http://tascam.eu/

Phone: [phone]

Manual de instrucciones

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CARCASA (NI LA TAPA TRASERA). DENTRO DE LA UNIDAD NO HAY PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. CONSULTE CUALQUIER REPARACIÓN SOLO CON PERSONAL TÉCNICO CUALIFICADO.

El símbolo de un rayo dentro de un triángulo equilátero se usa internacionalmente para alertar al usuario de la presencia de "voltajes peligrosos" no aislados dentro de la carcasa del aparato que pueden ser de magnitud suficiente para constituir un riesgo real de descarga eléctrica para las personas.

El símbolo de exclamación dentro de un triángulo equilátero se utiliza para advertir al usuario de la existencia de importantes instrucciones de uso y mantenimiento (reparaciones) en los documentos que acompañan a la unidad.

CUIDADO: PARA EVITAR EL RIESGO DE INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA O LA HUMEDAD.

Para EE.UU.

Este aparato cumple con lo establecido en la sección 15 de las reglas FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este aparato no puede producir interferencias molestas y
2) Este aparato debe aceptar cualquier interferencia recibida, incluso aquellas que puedan producir un funcionamiento no deseado.

PARA EL USUARIO

Se ha verificado y comprobado que esta unidad cumple con los límites de un aparato digital de clase A, de acuerdo a la sección 15 de las normativas FCC. Estos límites han sido desarrollados para ofrecer una protección razonable contra las interferencias molestas que se pueden producir cuando se usa este aparato en un entorno no-profesional. Este aparato genera, utiliza y puede irradiar energía de radiofrecuencia y, si no es instalado y usado de acuerdo al manual de instrucciones, puede producir interferencias molestas en las comunicaciones de radio.

Si el aparato produce interferencias en las comunicaciones de radio o TV, será responsabilidad del usuario tomar las medidas adecuadas para evitarlas.

PRECAUCIÓN

Los cambios o modificaciones realizadas en este equipo que no hayan sido aprobadas expresamente por escrito por TEAC CORPORATION pueden anular la autorización del usuario para manejar este aparato.

EN ESTADOS UNIDOS/CANADÁ, UTILICE SOLO FUENTES DE ALIMENTACIÓN DE 120 V.

Para Canadá

ESTE APARATO DIGITAL DE CLASE A CUMPLE CON LA NORMATIVA CANADIENSE ICES-003.

CET APPAREIL NUMERIQUE DE LA CLASSE A EST CONFORME A LA NORME NMB-003 DU CANADA.

DECLARACIÓN DE CONFORMIDAD

Nosotros, TEAC EUROPE GmbH. Bahnstrasse 12, 65205 Wiesbaden- Erbenheim, Germany declaramos bajo nuestra propia responsabilidad que el aparato TEAC descrito en este manual cumple con todos los standards técnicos aplicables.

Información de normativa CE

a) Entorno electromagnético aplicable: E4
b) Pico de corriente r.m.s. medio de semiciclo
1. En encendido inicial: 1,77 Arms
2. Tras un corte de corriente de 5 s: 1,46 Arms

Para los usuarios europeos

AVISO

Este es un aparato de clase A. En un entorno no profesional, este aparato puede producir interferencias de radio, en cuyo caso el usuario será el responsable de tomar las medidas adecuadas para evitarlo.

PRECAUCIÓN

- Los productos de Clase I están equipados con un cable de alimentación con toma de tierra. Debe conectar este tipo de cables a una salida de corriente con toma de tierra de seguridad.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

3 Cumpla con lo indicado en los avisos.

4 Siga todas las instrucciones.

5 No utilice este aparato cerca del agua.

6 Límpielo solo con un trapo seco.

7 No bloquee ninguna de las ranuras de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.

8 No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.

9 No elimine el sistema de seguridad que supone el enchufe polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes iguales y una tercera lámina para la conexión a tierra. El borne ancho o la lámina se incluyen para su seguridad. Si el enchufe que venga con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.

10 Evite que el cable de corriente quede de forma que pueda ser pisado o quedar retorcido o aplastado, especialmente en los enchufes, receptáculos o en el punto en el que salen del aparato.

11 Use solo accesorios / complementos especificados por el fabricante.

12 Utilice este aparato solo con un soporte, trípode, o bastidor especificado por el fabricante o que se venda con el propio aparato. Cuando utilice un bastidor con ruedas, tenga cuidado al mover la com aparato/bastidor para evitar que puedan producirse daños.

13 Desconecte este aparato de la corriente durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.

14 Dirija cualquier posible reparación solo al servicio técnico oficial. Este aparato deberá ser reparado si se ha dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe están rotos, si ha sido derramado algún líquido sobre la unidad o algún objeto ha sido introducido en ella, si ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo en algún momento.

- Este aparato recibe corriente nominal no operativa de la salida de corriente AC aun cuando su interruptor POWER o STANDBY/ON no esté en la posición ON.

- Dado que el cable de alimentación es el sistema de desconexión de esta unidad debe ubicarla de forma que siempre pueda acceder a él.

• Tenga cuidado al usar auriculares de cualquier tipo con este aparato dado que una presión sonora excesiva en los auriculares puede producirle daños auditivos.
• Si detecta cualquier tipo de problema mientras utiliza este aparato, póngase en contacto con TEAC para informar de ello y hacer que la unidad sea revisada o reparada.

PRECAUCIÓN

• No permita que este aparato quede expuesto a salpicaduras de ningún tipo.
• No coloque objetos que contengan líquidos, como jarrones, sobre este aparato.
• No instale este aparato encastrado en una librería o mueble similar.
• El aparato debe estar colocado lo suficientemente cerca de la salida de corriente como para poder acceder al enchufe en cualquier momento.
• Si este aparato utiliza pilas (incluyendo baterías fijas o recambiables), no permita que queden expuestas a la luz solar, fuego o un nivel excesivo de calor.
• ATENCIÓN con los productos que utilicen baterías de litio recambiables: existe el riesgo de explosión en caso de sustituir la batería por otra de un tipo incorrecto. Sustitúyala solo por una idéntica o de tipo equivalente.

Para los usuarios europeos

Eliminación de aparatos eléctricos y electrónicos

(a) Nunca debe eliminar un aparato eléctrico o electrónico junto con el resto de la basura orgánica. Este tipo de aparatos deben ser depositados en los "puntos limpios" creados a tal efecto por su Ayuntamiento o por la empresa de limpieza local.

(b) Con la correcta eliminación de los aparatos eléctricos y electrónicos estará ayudando a ahorrar valiosos recursos y evitará a la vez todos los efectos negativos potenciales tanto para la salud como para el entorno.

(c) Una eliminación incorrecta de este tipo de aparatos junto con la basura orgánica puede producir efectos graves en el medio ambiente y en la salud a causa de la presencia de sustancias potencialmente peligrosas que pueden contener.

(d) El símbolo del cubo de basura tachado indica la obligación de separar los aparatos eléctricos y electrónicos del resto de basura orgánica a la hora de eliminarlos.

(e) Los llamados "puntos limpios" de recogida y retirada selectiva de este tipo de productos están disponibles para cualquier usuario final. Para más información acerca de la eliminación de este tipo de elementos, póngase en contacto con el departamento correspondiente de su Ayuntamiento, empresa de limpieza o recogida de basuras o con el comercio en el que adquirió este aparato.

Contents

INSTRUCCIONES IMPORTANTES DE SEGURIDAD.....15

INSTRUCCIONES IMPORTANTES DE SEGURIDAD .....16

Introducción 17

Características....17

Elementos incluidos....17

Acerca de este manual....17

Precauciones sobre la ubicación y uso....18

Cuidado con la condensación....18

Limpieza de la unidad....18

Uso de la página web global de TEAC....18

Registro de usuario 18

Nombre y función de las partes....18

Panel frontal....18

Panel trasero 19

Preparativos....19

Precauciones previas a la conexión ....19

Conexiones....19

Instalación....19

Especificaciones técnicas ....20

General 20

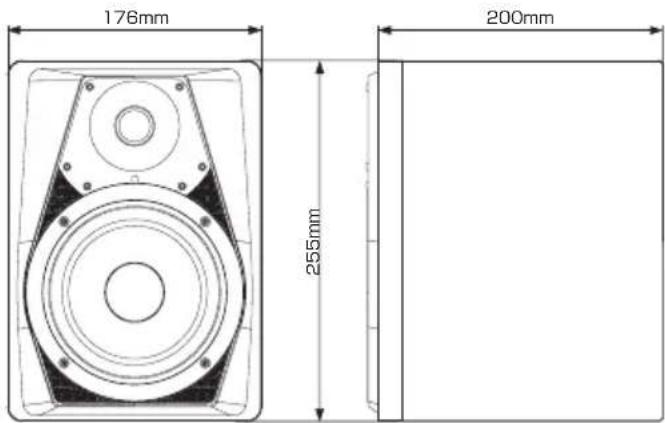

Esquema de dimensiones....20

Introducción

Felicidades y gracias por la compra del monitor autoamplificado de estudio TASCAM VL-S5.

Antes de conectar y comenzar a usar esta unidad, dedique unos minutos a leer completamente este manual para asegurarse de que entiende cómo usarla y garantizarse así años de disfrute. Una vez que haya leído el manual, consérvelo en un lugar seguro para cualquier posible referencia a él en el futuro.

También puede descargarse este manual desde la página web global de TEAC (http://teac-global.com/).

Características

• Woofer de 5,25 pulgadas
- Tweeter de 1 pulgada
• Bi-amplificación de 40 W graves/30 W agudos
- Tomas de entrada XLR balanceado y TRS balanceado/no balanceado
• Control de volumen interno
- Blindaje magnético

Elementos incluidos

Dentro del embalaje encontrará lo siguiente.

Tenga cuidado al abrir el embalaje para no dañar ninguno de los elementos. Conserve el embalaje y las protecciones por si alguna vez necesita transportar el aparato.

Póngase en contacto con nosotros si echa en falta alguno de los elementos siguientes o si observa que alguno ha resultado dañado durante el transporte.

• Unidad principal....× 1
• Cable de alimentación .......× 1
• Manual de instrucciones (este documento) incluyendo garantía....× 1

Acerca de este manual

En este manual utilizamos los siguientes convencionalismos.

- Cuando hagamos referencia a un conector, control u otra parte física de esta unidad, utilizaremos el siguiente formato: interruptor POWER.

Precauciones sobre la ubicación y uso

- El rango de temperaturas seguro para el uso de este aparato es entre 5–35 °C. - Para evitar que se degrade la calidad del sonido o que se produzcan averías, no instale la unidad en estas ubicaciones.

Lugares con fuertes vibraciones o inestables

Cerca de ventanas u otros lugares en los que queden expuestos a la luz solar directa

Cerca de radiadores o en lugares

excesivamente calurosos

Lugares demasiado fríos

Lugares mal ventilados o muy húmedos

• Para permitir una correcta disipación del calor, no coloque nada encima de esta unidad.
• No coloque este aparato encima de una etapa de potencia u otro aparato que genere mucho calor.
• Si coloca esta unidad cerca de una etapa de potencia u otros dispositivo con un gran transformador, se puede producir un zumbido. En ese caso, separe ambas unidades lo más posible.
• Esta unidad puede producir irregularidades en el color o ruidos cuando la use cerca de un monitor de TV o una radio. En ese caso, aleje ambas unidades lo máximo posible.
• Esta unidad puede producir ruidos en las inmediaciones de un móvil u otros dispositivos inalámbricos. En ese caso, separe ambas unidades lo máximo posible.

Cuidado con la condensación

Si traslada la unidad de un lugar frío a uno cálido o si la usa después de un cambio fuerte de temperatura, puede producirse condensación de agua; el vapor de agua puede condensarse en el mecanismo interno, haciendo que no funcione correctamente. Para evitar esto o si se produce la condensación, deje la unidad durante una o dos horas a la nueva temperatura ambiente antes de usarla de nuevo.

Limpieza de la unidad

Para limpiar la unidad, utilice un trapo suave y seco. No use gasolina, alcohol u otros productos similares ya que podría dañar su superficie.

Uso de la página web global de TEAC

Desde la web global de TEAC (http://teac-global.com/) podrá descargarse este Manual de instrucciones.

1. Vaya a la web global de TEAC (http://teac-global.com/).
2. En la sección TASCAM Downloads, haga clic en el idioma que quiera para acceder a la página de descargas en dicho idioma.

NOTA

Si no aparece el idioma que busca, haga clic en Other Languages.

1. Haga clic en el nombre de producto en la sección "Search by Model Name" para acceder a la página de descargas de dicho producto.
2. Elija y descargue el Manual de instrucciones y el Manual de referencia cuando lo necesite.

Registro de usuario

Aquellos que hayan adquirido este aparato en los Estados Unidos, vayan a la página web de TASCAM (http://tascam.com/) para registrarse online como usuario.

Nombre y función de las partes

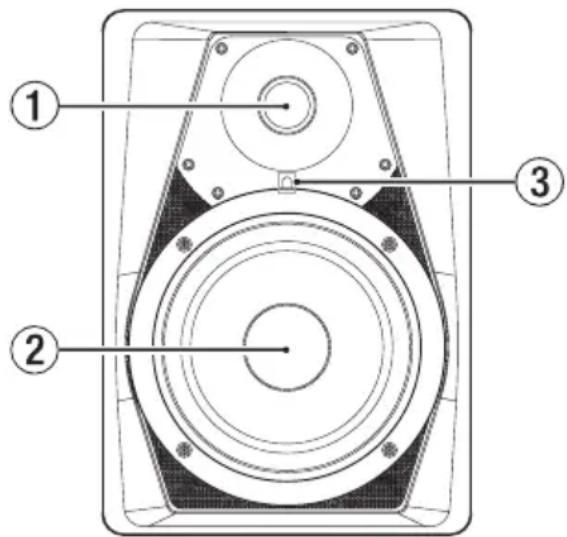

Panel frontal

① Tweeter
② Woofer
③ Indicador de encendido

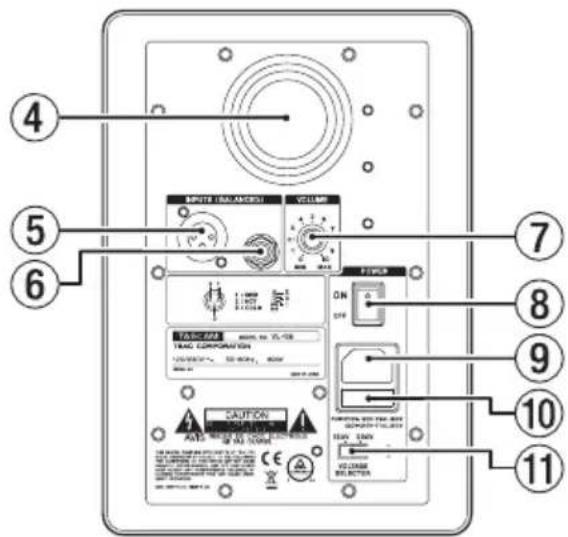

Panel trasero

④ Ranura de ventilación
⑤ Toma de entrada XLR
⑥ Toma de entrada TRS
⑦ Mando VOLUME
⑧ Interruptor POWER
⑨ Toma de corriente
⑩ Receptáculo del fusible

Esta unidad está equipada con un fusible.

Si la unidad no funciona, desconecte el cable de la salida de corriente y póngase en contacto con el servicio técnico de TASCAM (vea pág. 2).

⑪ Interruptor VOLTAGE SELECTOR

Le permite conmutar el voltaje entre 230 y 120 V.

NOTA

• El selector de voltaje solo está disponible en las unidades de determinados países.
• En Norteamérica, utilice únicamente una salida de corriente de 120V.

Preparativos

Precauciones previas a la conexión

• Al sacar el recinto del embalaje, no lo sujete por el tweeter o el woofer.
• Conecte los cables de señal y de corriente de forma que no queden atrapados o aplastados.
• Antes de encender el amplificador interno, reduzca al mínimo el volumen de la señal de entrada. El encender el amplificador mientras recibe una señal muy potente puede llegar a dañar los altavoces.

• No utilice estas unidades al volumen máximo de forma continua. El hacerlo puede producirle daños auditivos o incluso sordera crónica.

• Este sistema de altavoces dispone de blindaje magnético, pero si lo usa cerca de algunos tipos de televisiones y monitores, la imagen de estos se puede ver afectada.
  Antes de establecer la posición final de estas unidades, pruebe distintas ubicaciones y configuraciones.

• Use cables de alimentación, salidas de corriente, regletas, cables de señal audio y conectores que no tengan ningún tipo de defecto.
• Antes de conectar el cable de corriente, coloque el interruptor de encendido en OFF.
• Nunca conecte señales a esta unidad que no sean audio (señales de datos, por ejemplo).
• Antes de conectar una señal audio a esta unidad, confirme que el nivel de dicha señal de entrada esté al mínimo y que el interruptor de encendido de la etapa de potencia interna esté en OFF.
• Use siempre la polaridad correcta para las señales.

Conexiones

1. Coloque el interruptor POWER en OFF.
2. Conecte el cable de alimentación incluido en el recinto y después en la salida de corriente.
3. Conecte una señal audio a una toma de entrada (XLR o TRS).

Instalación

Una instalación correcta de los altavoces es extremadamente importante. El volumen de las frecuencias graves parecerá variar de acuerdo a la posición en la que instale los altavoces. Pruebe con distintas ubicaciones hasta localizar la mejor de cara a maximizar las capacidades de sus altavoces.

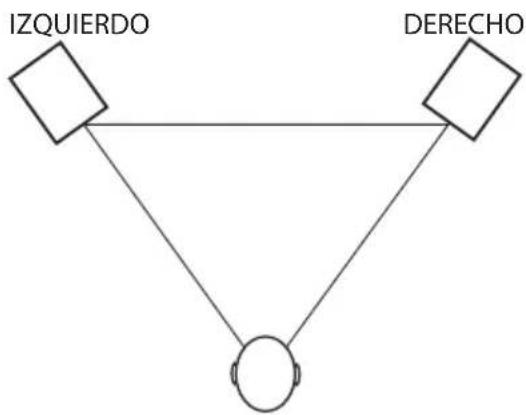

- Para una configuración stereo, coloque los altavoces de forma que formen un triángulo equilátero con la posición de escucha.


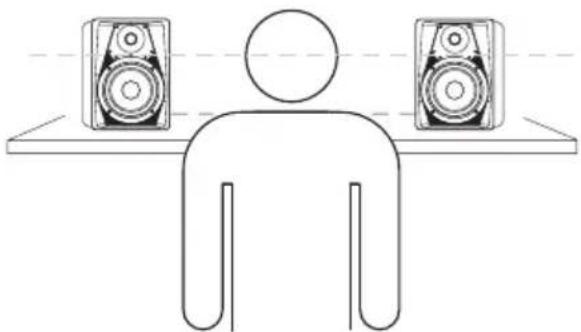

- Instale cada uno de los altavoces de forma que la parte superior de cada woofer quede a la altura del oído.

- No instale los altavoces cerca de espejos, cristales u otras superficies que reflejen el sonido. No coloque ningún objeto entre los altavoces y la posición de escucha.

Especificaciones técnicas

General

■Alida de bajas frecuencias 40 W

■Alida de frecuencias agudas 30 W

Itavoz Woofer de 5,25 pulgadas Tweeter de 1 pulgada

■ecinto acústico Construcción anti corrientes magnéticas

■espuesta de frecuencia 60 Hz – 22 kHz ■recuencia de separación o crossover 3.2 kHz

■ensibilidad de entrada 200 mV

■omas de entrada XLR balanceadas y TRS balanceadas/no bal.

■Impedancia de entrada 20 kΩ balanceado, 10 kΩ no balanceado

■limentación CA 120 V, 50/60 Hz CA 230 V, 50/60 Hz

onsumo 60 W

■imensiones (L × A × P) 176 × 255 × 200 mm

eso 5.2 kg

Esquema de dimensiones

- Las ilustraciones y otras imágenes mostradas aquí pueden variar con respecto a las del aparato real. - De cara a mejoras en el producto, tanto las especificaciones técnicas como el aspecto exterior están sujetos a cambios sin previo aviso.

Las condiciones de garantía de este aparato están sujetas a las disposiciones legales sobre garantía del país en el que ha sido adquirido. En caso de garantía, debe dirigirse al establecimiento donde adquirió el aparato.

<日本>

無料修理規定（持ち込み修理）
