Produkttyp	Aktivlautsprecher (Studiomonitor)
Marke	Tascam
Modell	VLS5
Abmessungen (B × H × T)	176 × 255 × 200 mm
Gewicht	5,2 kg
Stromversorgung	AC 120 V oder 230 V, 50/60 Hz (Spannungswahlschalter)
Stromverbrauch	60 W
Ausgangsleistung (Tiefen)	40 W
Ausgangsleistung (Höhen)	30 W
Lautsprecher	Woofer 5,25 Zoll (13,3 cm), Tweeter 1 Zoll (25 mm)
Frequenzgang	60 Hz - 22 kHz
Trennfrequenz (Crossover)	3,2 kHz
Eingangsempfindlichkeit	200 mV
Audioeingänge	Symmetrische XLR, symmetrischer/asymmetrischer 6,35 mm TRS-Klinkenstecker
Eingangsimpedanz	20 kΩ symmetrisch, 10 kΩ asymmetrisch
Magnetische Abschirmung	Ja (magnetisch geschirmt)
Betriebsanzeige	Ja, auf der Vorderseite
Lautstärkeregelung	VOLUME-Regler auf der Rückseite
Reinigung	Mit einem trockenen, weichen Tuch, keine chemischen Produkte verwenden
Sicherung	Eine Sicherung ist integriert (Sicherungshalter auf der Rückseite)
Garantie	Gesetzliche Garantie nach dem Kaufland
Betriebstemperatur	5 °C bis 35 °C

Häufig gestellte Fragen - VLS5 TASCAM

Wie schließe ich den Tascam VLS5 Lautsprecher an?

Schalten Sie vor dem Anschließen den POWER-Schalter auf OFF. Schließen Sie das mitgelieferte Netzkabel an eine geeignete Steckdose an (120 V oder 230 V je nach Spannungswahlschalter). Verbinden Sie dann Ihre Audioquelle über einen der Eingänge: symmetrische XLR oder 6,35 mm TRS-Klinke (symmetrisch oder asymmetrisch). Stellen Sie sicher, dass die Lautstärke der Quelle reduziert ist, bevor Sie das Gerät einschalten.

Wie hoch ist die Ausgangsleistung des VLS5 Lautsprechers?

Der Tascam VLS5 ist bi-verstärkt: Der Tieftonbereich liefert 40 W und der Hochtonbereich 30 W, was einer Gesamtleistung von 70 W entspricht.

Welche Kabeltypen kann ich zum Anschluss des Lautsprechers verwenden?

Sie können ein Kabel mit symmetrischem XLR-Stecker (3-polig) oder ein Kabel mit 6,35 mm TRS-Klinke (symmetrisch oder asymmetrisch) verwenden. Beide Eingänge befinden sich auf der Rückseite.

Wie reinige ich den Tascam VLS5 Lautsprecher?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Verdünner, Alkohol oder chemische Produkte, da diese die Oberfläche beschädigen oder Verfärbungen verursachen könnten.

Was tun, wenn der Lautsprecher keinen Ton erzeugt?

Überprüfen Sie zunächst, ob der POWER-Schalter auf ON steht und die Betriebsanzeige leuchtet. Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht. Überprüfen Sie die Anschlüsse der Audio- und Stromkabel. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an den TASCAM-Support.

Kann ich den VLS5 Lautsprecher mit einem Computer verwenden?

Ja, Sie können die Audioausgabe Ihres Computers über ein Audio-Interface oder direkt mit einem 6,35 mm Klinkenkabel an den Lautsprecher anschließen, sofern Ihr Ausgang kompatibel ist. Verwenden Sie bei Bedarf einen Adapter.

Ist der Tascam VLS5 Lautsprecher magnetisch abgeschirmt?

Ja, er ist mit einer magnetischen Abschirmung ausgestattet, um Störungen mit Fernsehgeräten oder Röhrenmonitoren zu vermeiden. Es wird jedoch empfohlen, den Standort vor der endgültigen Installation zu testen.

Wie hoch ist der Stromverbrauch des VLS5 Lautsprechers?

Der Stromverbrauch beträgt 60 W. Das Gerät kann je nach Position des Spannungswahlschalters mit 120 V oder 230 V bei einer Frequenz von 50/60 Hz betrieben werden.

Wie stelle ich die Lautstärke am VLS5 Lautsprecher ein?

Drehen Sie den VOLUME-Regler auf der Rückseite. Damit stellen Sie die Hörlautstärke ein. Es wird empfohlen, mit einer niedrigen Lautstärke zu beginnen und diese dann schrittweise zu erhöhen.

Wo finde ich die vollständige Bedienungsanleitung für den Tascam VLS5?

Die Bedienungsanleitung wird mit dem Gerät geliefert und kann kostenlos von der Website notice-facile.com oder auf der internationalen TEAC-Website unter http://teac-global.com/ heruntergeladen werden. Dort finden Sie auch andere Sprachen.

BEDIENUNGSANLEITUNG VLS5 TASCAM

Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

TEAC SALES & TRADING(SHENZHEN) CO., LTD

Phone: [phone]\~2

Room 817, Block A, Hailrun Complex, 6021

We, TEAC EUROPE GmbH. Bahnstrasse

12,65205 Wiesbaden-Erbenheim,

Wichtige Hinweise zu Ihrer Sicherheit

Symbole auf dem Produkt

Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifizierten Fachleuten reparieren.

Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektrischen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen können.

Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitunghin.

• Diese Anleitung ist Teil des Geräts. Bewahren Sie sie gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
• Lesen Sie diese Anleitung, um das Gerät fehlerfrei nutzen zu können und sich vor eventuellen Restgefahren zu schützen.
• Beachten Sie alle Warnhinweise. Neben den hier aufgeführten allgemeinen Sicherheitshinweisen sind möglicherweise weitere Warnungen an entsprechenden Stellen dieses Handbuchs aufgeführt.
• Lassen Sie Wartungsarbeiten und Reparaturen nur von einem TEAC-Servicecenter ausführen. Bringen Sie das Gerät zu einem TEAC-Servicecenter, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist oder nicht normal funktioniert oder wenn das Netzkabel beschädigt ist. Benutzen Sie das Gerät nicht mehr, bis es repariert wurde.

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.

WARNUNG

Schutz vor Sach- und Personenschäden durch Stromschlag, Kurzschluss oder Brand

Wenn Sie das Gerät mit dem optionalen Wechselstrom adapter betreiben:

• Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.
• Verbinden Sie das Gerät nur dann mit dem Stromnetz, wenn die Angaben auf dem Gerät mit der örtlichen Netzspannung übereinstimmen. Fragen Sie im Zweifels fall einen Elektro fachmann.

• Wenn der mitgelieferte Netzstecker nicht in Ihre Steck dose passt, ziehen Sie einen Elektrofachmann zu Rate.

• Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netz-kabelausgang des Geräts – und verlegen Sie es so, dass man nicht darüber stolpern kann.

• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

Schutz vor Sach- und Personenschäden durch Kurzschluss oder Brand

• Wenn das Gerät raucht oder einen ungewöhnlichen Geruch verströmt, trennen Sie es sofort vom Stromnetz und bringen Sie es zu einem TEAC-Servicecenter.
• Stellen Sie das Gerät immer so auf, dass es nicht nass werden kann. Setzen Sie das Gerät niemals Regen, hoher Luftfeuchte oder anderen Flüssigkeiten aus, und stellen Sie keine mit Flüssigkeit gefüllten Behälter (Vasen, Kaffeetassen usw.) auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Schutz vor Sach- und Personenschäden durch Überhitzung

• Versperren Sie niemals vorhandene Lüftungs öffnungen.
• Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
• Stellen Sie dieses Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf.

Schutz vor Sach- und Personenschäden durch falsches Zubehör

• Verwenden Sie nur Zubehör oder Zube hörteile, die der Hersteller empfiehlt.
• Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller em pfohlen oder mit dem Gerät verkauft werden.

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerät wurde auf die Einhaltung der Grenz werte gemäß der EMV-Richtlinie 2004/108/EG der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte gewährleisten einen angemesse nen Schutz vor schädlichen Störungen in einer kommerziellen Arbeitsumgebung. Dieses Gerät erzeugt und nutzt Energie im Funk frequenzbereich und kann solche ausstrahlen. Wenn es nicht in Übereinstimmung mit den Anweisungen der Dokumentation installiert und betrieben wird, kann es Störungen im Funk- und Rundfunkbetrieb verursachen.

Bei der Nutzung dieses Geräts im Wohnbereich sind Störungen sehr wahrscheinlich. In diesem Fall hat der Nutzer die Beseitigung solcher Störungen auf eigene Kosten zu übernehmen.

Warnhinweis

Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen.

Konformitätserklärung

Wir, TEAC Europe GmbH, Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Deutschland, erklären eigenverantwortlich, dass das in diesem Handbuch beschriebene Produkt die entsprechenden technischen Standards erfüllt.

Information zur CE-Kennzeichnung

Ausgelegt für die folgende elektromagnetische Umgebung: E4 Mittlerer Einschaltstoßstrom (halbe Periode)

• Nach längerer Ausschaltzeit: 1,77 Arms
• Nach 5 Sekunden Ausschaltzeit: 1,46 Arms

Entsorgung von Altgeräten

Wenn ein Symbol einer durchgestri chenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2002/96/EC und/oder 2006/66/EC sowie nationalen Gesetzen zur Umsetzung dieser Richtlinien.

Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen.

Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.

Weitere Informationen zur Wertstoffsammlung und Wiederverwertung von Alt geräten erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zuständigen Abfallentsorgungsunternehmenoder der Verkaufsstelle, bei der Sie das Produkt erworben haben.

Inhaltsverzeichnis

Wichtige Hinweise zu Ihrer Sicherheit......21

Bevor Sie beginnen....23

Ausstattungsmerkmale....23

Auspacken/Lieferumfang....23

Hinweise zur Benutzung dieses Handbuchs......23

Ergänzende Sicherheitshinweise zur Aufstellung ..24

Kondensation vermeiden 24

Den Monitor reinigen....24

Die globale TEAC-Website nutzen 24

Benutzerregistrierung ....24

Die Bedienelemente und ihre Funktionen ....24

Vorderseite....24

Rückseite 25

Vorbereitende Schritte 25

Vorsichtsmaßnahmen beim Herstellen von Kabelverbindungen ....25

Kabelverbindungen herstellen....26

Aufstellung 26

Technische Daten 26

Maßzeichnung....26

Bevor Sie beginnen

Vielen Dank, dass Sie sich für den aktiven Studio-monitor Tascam VL-S5 entschieden haben.

Bevor Sie diesen Monitor benutzen, lesen Sie sich dieses Handbuch bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie das Produkt richtig bedienen und viele Jahre Freude daran haben. Bewahren Sie dieses Handbuch auf, da es Teil des Produkts ist.

Dieses Benutzerhandbuch steht auch auf der globalen TEAC-Website unter http://teac-global.com/oder auf der deutschen Website (http://tascam.de/) zum Download zur Verfügung.

Ausstattungsmerkmale

• 5 14 -Zoll-Basslautsprecher (13,3 cm)
  • 1-Zoll-Kalottenhochtöner (2,5 cm)
• Getrennte Verstärker für Tieftonbereich (40 W) und Hochtonbereich (30 W)
• Symmetrische XLR- und TRS-Eingangsbuchsen
• Lautstärkeregler
  • Magnetische Abschirmung

Auspacken/Lieferumfang

Zum Lieferumfang dieses Produkts gehören die unten aufgeführten Bestandteile.

Bitte achten Sie beim Auspacken darauf, nichts zu beschädigen. Wenn Sie den Monitor aus der Verpackung nehmen, fassen Sie ihn nicht am Hoch- oder Tieftöner an.

Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf.

Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte umgehend an Ihren Händler.

• VL-S5....×1
• Netzkabel .......× 1
• Benutzerhandbuch (das vorliegende Dokument) einschließlich Garantiehinweis....× 1

Hinweise zur Benutzung dieses Handbuchs

Buchsen und andere Bedienelemente an diesem Produkt kennzeichnen wir wie folgt mit fett gesetzten Großbuchstaben: POWER-Schalter.

Ergänzende Sicherheitshinweise zur Aufstellung

• Der zulässige Betriebstemperaturbereich für diesen Monitor liegt zwischen 5 °C und 35 °C.

• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls kann es zu einer Beeinträchtigung der Klangqualität und/oder Fehlfunktionen kommen.

• Orte, die starken Erschütterungen ausgesetzt sind,

• Orte mit direkter Sonneneinstrahlung (z. B. an einem Fenster),
• in der Nähe von Heizungen oder anderen sehr heißen Orten,
• in großer Kälte,

• an unzureichend belüfteten Orten oder bei hoher Luftfeuchte.

• Legen Sie keine Gegenstände auf den Lautsprecher, um eine ausreichende Wärmeabfuhr zu gewährleisten.

• Stellen Sie den Monitor nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.
• Brummen kann auftreten, wenn sich ein Leistungsverstärker oder anderes Gerät mit großem Transformator in der Nähe des Recorders befindet. Versuchen Sie in einem solchen Fall den Abstand zwischen dem Monitor und dem anderen Gerät zu vergrößern oder die Ausrichtung beider Geräte zueinander zu verändern.
• Auf einem Fernsehgerät können Farbabweichungen auftreten und in einem Radiogerät können Geräusche hörbar werden, wenn der Monitor in deren Nähe betrieben wird. Vergrößern Sie in einem solchen Fall den Abstand zum Fernseher bzw. Radiogerät.
• Wenn ein Mobiltelefon oder anderes Drahtlosgerät in der Nähe betrieben wird, können während eines Anrufs oder während der Datenübertragung Geräusche im Monitor auftreten. Versuchen Sie in einem solchen Fall den Abstand zwischen dem Monitor und dem anderen Gerät zu vergrößern oder schalten Sie das andere Gerät aus.

Kondensation vermeiden

Wenn Sie den Monitor aus einer kalten Umgebung in eine warme Umgebung bringen, besteht die Gefahr, dass sich Kondenswasser bildet. Kondenswasser im Geräteinneren kann Fehlfunktionen hervorrufen. Um dies zu vermeiden, lassen Sie den Monitor ein bis zwei Stunden stehen, bevor Sie ihn einschalten.

Den Monitor reinigen

Verwenden Sie zum Reinigen des Monitors ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des den Monitors angreifen oder Verfärbungen hervorrufen.

Die globale TEAC-Website nutzen

Dieses Benutzerhandbuch steht auch auf der globalen TEAC-Website unter http://teac-global.com/oder auf der deutschen Website (http://tascam.de/) zum Download zur Verfügung.

Wählen Sie dort im Bereich TACAM Downloads die gewünschte Sprache aus, um die entsprechende Downloadseite aufzurufen.

Benutzerregistrierung

Kunden in den USA registrieren sich bitte online unter http://tascam.com/ als Benutzer.

Die Bedienelemente und ihre Funktionen

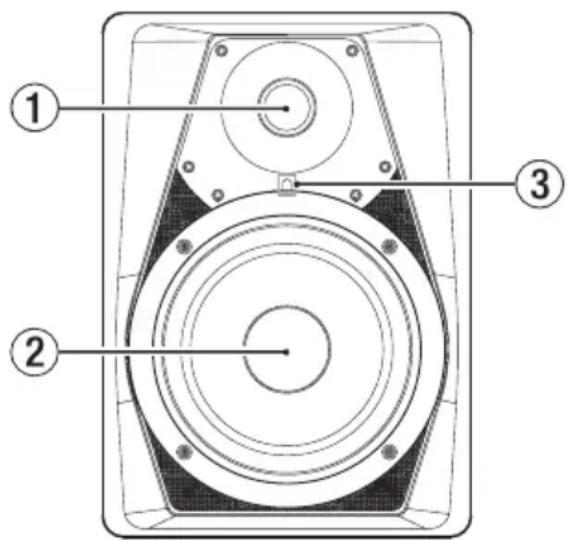

Vorderseite

① Hochtöner
② Tieftöner
③ Betriebsanzeigelämpchen

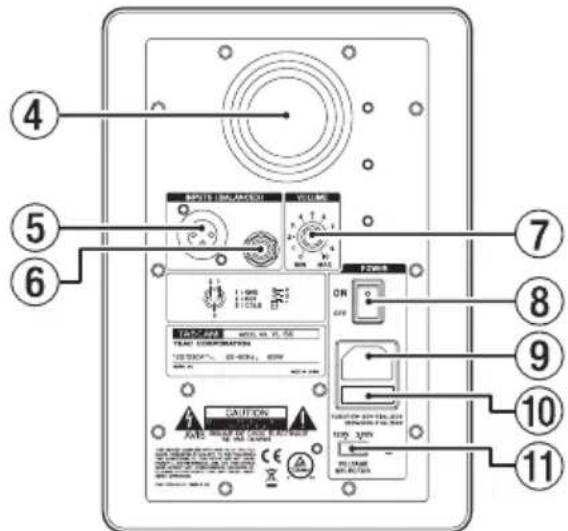

Rückseite

④ Bassreflexöffnung
⑤ XLR-Eingangsbuchse
⑥ TRS-Eingangsbuchse
⑦ Lautstärkeregler (VOLUME)
⑧ Netzschalter (POWER)
⑨ Netzkabelanschluss (AC IN)
⑩ Sicherungshalter

Der Monitor ist mit einer Sicherung ausgestattet. Sollte der Monitor nicht funktionieren, trennen Sie ihn vom Stromnetz und wenden Sie sich an den Tascam-Kundendienst (siehe Seite 2).

⑪ Netzspannungs-Wahlschalter (VOLTAGE SELECTOR)

Wählen Sie hier den Spannungswert Ihres Stromnetzes (230 V für DE, AT, CH und andere, 120 V für USA und andere).

Anmerkung

• Der Netzspannungs-Wahlschalter ist nur bei manchen Ausführungen vorhanden.
• In Nordamerika den Monitor nur am 120-Volt-Stromnetz betreiben und den Netzspannungs-Wahlschalter auf 120 V stellen.

Vorbereitende Schritte

Vorsichtsmaßnahmen beim Herstellen von Kabelverbindungen

• Verwenden Sie nur Stromkabel, Steckdosen, Audio-Signalkabel und Anschlüsse, die unbeschädigt und frei von Kurzschlüssen und anderen Defekten sind.
• Stellen Sie zuerst den Netzschalter auf der Rückseite auf OFF, und schließen Sie erst dann das Netzkabel an.
• Verlegen Sie Signal- und Netzkabel so, dass sich nichts darin verfangen kann.
• Bevor Sie ein Audiosignal mit dem Monitor verbinden, drehen Sie die Lautstärke an Ihrer Audioquelle herunter, und schalten Sie den Monitor mit seinem Netzschalter aus (OFF).
• Leiten Sie ausschließlich Audiosignale mit Line-Pegel an die Eingangsbuchsen dieses Produkts. Niemals Verstärkerausgänge mit den Eingangsbuchsen verbinden.
• Achten Sie immer auf die richtige Polarität der Audiokabel.
• Drehen Sie die Lautstärke herunter, bevor Sie den Aktivmonitor einschalten. Wenn Sie ihn Einschalten, während ein Eingangssignal mit hohem Pegel anliegt, können die Lautsprecher beschädigt werden.
• Nutzen Sie den Monitor nicht über längere Zeit mit hoher Lautstärke. Hohe Schallpegel können schon nach kurzer Zeit Ihr Gehör schädigen.
• Dieses Lautsprechersystem ist magnetisch abgeschirmt. Dennoch kann es bei bestimmten Arten von Fernsehgeräten und Computer-Bildschirmen zu Darstellungsfehlern kommen. Probieren Sie verschiedene Arten der Aufstellung und Plätze aus, bevor Sie sich für die endgültige Position entscheiden.

Kabelverbindungen herstellen

1. Stellen Sie den Netzschalter (POWER) auf OFF.
2. Verbinden Sie das mitgelieferte Netzkabel zunächst mit dem Monitor und anschließend mit dem Stromnetz.
3. Verbinden Sie eine Audioquelle mit einer der Eingangsbuchsen (XLR oder TRS).

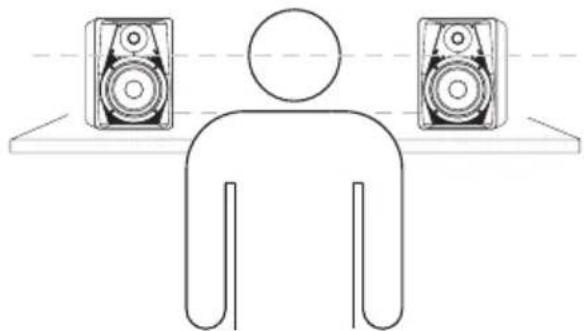

Aufstellung

Die richtige Aufstellung des Monitors hat großen Einfluss auf den Klang. So ist vor allem die Tieftonwiedergabe stark abhängig vom Aufstellungsort. Probieren Sie verschiedene Orte für die bestmögliche Aufstellung der Lautsprecher aus.

Für die Stereowiedergabe stellen Sie die Lautsprecher so auf, dass sie ein gleichseitiges Dreieck mit der Hörposition bilden.

- Bei vertikaler Aufstellung soll die Oberkante des Tieftöners auf Ohrhöhe sein.

- Stellen Sie die Lautsprecher nicht in der Nähe von Spiegeln, Glasscheiben oder anderen Oberflächen auf, die den Schall stark reflektieren. Achten Sie darauf, dass sich keine Hindernisse zwischen den Lautsprechern und der Hörposition befinden.

Technische Daten

■ Ausgangsleistung

Tieftonbereich: 40 W

Hochtonbereich: 30 W

Chassis

5¼-Zoll-Basslautsprecher (13,3 cm)

1-Zoll-Kalottenhochtöner (2,5 cm)

■ Gehäusekonstruktion

Antimagnetischer Aufbau

■ Frequenzbereich

60 Hz - 22 kHz

■ Übergangsfrequenz

3,2 kHz

■Eingangsempfindlichkeit

200 mV

■Eingangsbuchsen

XLR (symmetrisch, Eingangsimpedanz 20 kΩ)

TRS (symmetrisch/unsymmetrisch, Eingangsimpedanz 10 kΩ)

■ Stromversorgung

AC 120 / AC 230 V, 50/60 Hz

■ Leistungsaufnahme

60 W

■ Abmessungen (B × H × T)

176 mm × 255 mm × 200 mm

Gewicht

5,2 kg

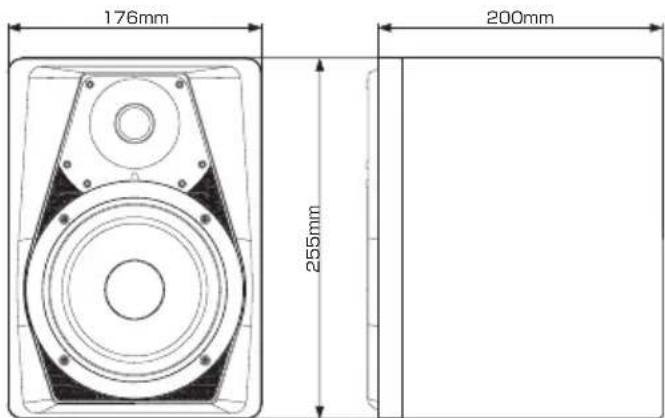

Maßzeichnung

• Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.
• Änderungen an Konstruktion und technischen Daten vorbehalten.

Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde. Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben.
