製品タイプ	アンプ内蔵スピーカー（スタジオモニター）
ブランド	Tascam
モデル	VLS5
寸法（幅×高さ×奥行）	176 × 255 × 200 mm
重量	5.2 kg
電源	AC 120 V または 230 V、50/60 Hz（電圧切替スイッチ付き）
消費電力	60 W
出力（低域）	40 W
出力（高域）	30 W
スピーカー	ウーファー 5.25 インチ（13.3 cm）、ツイーター 1 インチ（25 mm）
周波数特性	60 Hz - 22 kHz
クロスオーバー周波数	3.2 kHz
入力感度	200 mV
オーディオ入力	XLR バランス、6.35 mm TRS フォーンジャック（バランス/アンバランス）
入力インピーダンス	20 kΩ バランス、10 kΩ アンバランス
磁気シールド	あり（防磁設計）
電源ランプ	あり（前面）
音量調節	背面の VOLUME つまみ
お手入れ	乾いた柔らかい布で拭いてください。化学薬品は避けてください。
ヒューズ	内蔵（背面のヒューズホルダー）
保証	各国の法律に基づく保証
動作温度	5 °C ～ 35 °C

よくある質問 - VLS5 TASCAM

Tascam VLS5 スピーカーの接続方法は？

接続する前に、POWER スイッチを OFF にしてください。付属の電源コードを適切なコンセント（電圧切替スイッチに応じて 120 V または 230 V）に接続します。次に、オーディオソースを XLR バランス または 6.35 mm TRS フォーンジャック（バランス/アンバランス）のいずれかの入力に接続します。電源を入れる前に、ソースの音量を最小にしてください。

VLS5 スピーカーの出力はどのくらいですか？

Tascam VLS5 はバイアンプ方式で、低域セクションは 40 W、高域セクションは 30 W を出力し、合計 70 W です。

スピーカーの接続に使用できるケーブルは？

XLR バランス（3ピン）コネクターまたは 6.35 mm TRS フォーンジャック（バランス/アンバランス）のケーブルが使用できます。両方の入力は背面にあります。

Tascam VLS5 スピーカーのお手入れ方法は？

乾いた柔らかい布で表面を拭いてください。シンナー、アルコール、化学薬品は絶対に使用しないでください。仕上げを傷めたり変色の原因になります。

スピーカーから音が出ない場合の対処法は？

まず、POWER スイッチが ON で、電源ランプが点灯していることを確認してください。音量が最小になっていないか確認してください。オーディオケーブルと電源の接続を確認してください。問題が解決しない場合は、機器をコンセントから抜き、TASCAM サポートにお問い合わせください。

VLS5 スピーカーをパソコンで使用できますか？

はい、オーディオインターフェースを介して、またはパソコンの出力が対応している場合は直接 6.35 mm フォーンケーブルで接続できます。必要に応じてアダプターを使用してください。

Tascam VLS5 スピーカーには磁気シールドがありますか？

はい、防磁設計が施されており、テレビやブラウン管モニターへの干渉を防ぎます。ただし、最終的な設置前に設置場所を確認することをお勧めします。

VLS5 スピーカーの消費電力は？

消費電力は 60 W です。電圧切替スイッチの設定に応じて、120 V または 230 V、50/60 Hz で動作します。

VLS5 スピーカーの音量調節方法は？

背面にある VOLUME つまみを回して音量を調節します。最初は低い音量から始め、徐々に上げることをお勧めします。

Tascam VLS5 の完全な取扱説明書はどこにありますか？

取扱説明書は製品に付属しており、notice-facile.com または TEAC グローバルサイト http://teac-global.com/ から無料でダウンロードできます。他の言語も用意されています。

使用説明書 VLS5 TASCAM

〒206-8530 東京都多摩市落合1-47

TEAC AMERICA, INC.

http://tascam.com/

Phone: [phone]

製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、以下の注意事項をよくお読みください。

警告		以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。
	電源プラグをコンセントから抜く	万一、異常が起きたら煙が出た、変なにおいや音がするときは機器の内部に異物や水などが入ったときはこの機器を落とした、カバーを破損したときはすぐに機器本体の電源スイッチを切り、必ず電源プラグをコンセントから抜いてください。異常状態のまま使用すると、火災・感電の原因となります。販売店またはティアック修理センター(巻末に記載)に修理をご依頼ください。
	指示	電源プラグにほこりをためない電源プラグとコンセントの周りにゴミやほこりが付着すると、火災・感電の原因となります。定期的(年1回くらい)に電源プラグを抜いて、乾いた布でゴミやほこりを取り除いてください。
	禁止	電源コードを傷つけない電源コードの上に重い物を載せたり、コードを壁や棚との間に挟み込んだり、本機の下敷きにしない電源コードを加工したり、無理に曲げたり、ねじったり、引っ張ったり、熱器具に近づけて加熱したりしないコードが傷んだまま使用すると火災・感電の原因となります。万一、電源コードが破損したら(芯線の露出、断線など)、販売店またはティアック修理センター(巻末に記載)に交換をご依頼ください。
		付属の電源コードを他の機器に使用しない故障、火災、感電の原因となります。
		交流100ボルト以外の電圧で使用しないこの機器を使用できるのは日本国内のみです。表示された電源電圧(交流100ボルト)以外の電圧で使用しないでください。また、船舶などの直流(DC)電源には接続しないでください。火災・感電の原因となります。
		この機器を設置する場合は、放熱をよくするために、壁や他の機器との間は少し(20cm以上)離して設置する隙間を空けないと内部に熱がこもり、火災の原因となります。
		この機器の隙間などから内部に金属類や燃えやすい物などを差し込む、または落とさない火災・感電の原因となります。
	禁止	機器の上に花びんや水などが入った容器を置かない内部に水が入ると火災・感電の原因となります。
	分解禁止	この機器のカバーは絶対に外さないカバーを外す、または改造すると、火災・感電の原因となります。内部の点検・修理は販売店またはティアック修理センター(巻末に記載)にご依頼ください。
		この機器を改造しない火災・感電の原因となります。

注意		以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。
電源プラグをコンセントから抜く	移動させる場合は、電源のスイッチを切り、必ず電源プラグをコンセントから抜き、外部の接続コードを外すコードが傷つき、火災・感電の原因や、引っ掛けてけがの原因になることがあります。
	旅行などで長期間この機器を使用しないときやお手入れの際は、安全のため必ず電源プラグをコンセントから抜く通電状態の放置やお手入れは、漏電や感電の原因となることがあります。
指示	オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、説明にしたがって接続するまた、接続は指定のコードを使用する
	電源を入れる前には、音量を最小にする突然大きな音が出て、聴力障害などの原因となることがあります。
	この機器はコンセントの近くに設置し、電源プラグは簡単に手が届くようにする異常が起きた場合は、すぐに電源プラグをコンセントから抜いて、完全に電源が切れるようにしてください。
	この機器には、付属の電源コードを使用するそれ以外の物を使用すると、故障、火災、感電の原因となります。
禁止	ぐらついた台の上や傾いた所など不安定な場所に置かない湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない調理台や加湿器のそばなど油煙や湯気が当たる場所に置かない火災・感電やけがの原因となることがあります。
	電源プラグを抜くときは、電源コードを引っ張らないコードが傷つき、火災・感電の原因となることがあります。必ずプラグを持って抜いてください。
禁止	濡れた手で電源プラグを抜き差ししない感電の原因となることがあります。
注意	5年に1度は、機器内部の掃除を販売店またはティアック修理センター(巻末に記載)にご相談ください。内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。特に、湿気の多くなる梅雨期の前に行うと、より効果的です。なお、掃除費用については、ご相談ください。

目次

安全にお使いいただくために 3

はじめに 4

本機の概要 4

本製品の構成 4

本書の表記 4

設置上の注意 5

結露について 5

製品のお手入れ…… 5

ユーザー登録について 5

アフターサービス 5

各部の名称 6

フロントパネル 6

リアパネル 6

準備 6

接続前の注意 6

接続 6

設置 7

仕様 7

一般 7

寸法図 7

はじめに

このたびは、TASCAM Powered Studio Monitor VL-S5をお買い上げいただきまして、誠にありがとうございます。

ご使用になる前に、この取扱説明書をよくお読みになり、正しい取り扱い方法をご理解いただいた上で、末永くご愛用くださいますようお願い申しあげます。お読みになったあとは、いつでも見られるところに保管してください。また取扱説明書は、TASCAMのウェブサイト（http://tascam.jp/）からダウンロードすることができます。

本機の概要

525インチ ウーファー

1●インチ ツイーター

低域40W・高域30Wのバイアンプ搭載

XLRバランス入力端子、TRSバランス／アンバランス入力端子

ボリュームコントロール装備

防磁型

本製品の構成

本製品の構成は、以下の通りです。

なお、開梱は本体に損傷を与えないよう慎重に行ってください。梱包箱と梱包材は、後日輸送するときのために保管しておいてください。

付属品が不足している場合や輸送中の損傷が見られる場合は、当社までご連絡ください。

本体 x1

電源コード ×1

取扱説明書（本書、保証書付き） x1

本書の表記

本書では、以下のような表記を使います。

本機のボタン／端子などを「Powerスイッチ」のように太字で表記します。

必要に応じて追加情報などを、「ヒント」、「メモ」、「注意」として記載します。

ヒント

本機を、このように使うことができる、といったヒントを記載します。

メモ

補足説明、特殊なケースの説明などを記載します。

注意

指示を守らないと、人がけがをしたり、機器が壊れたり、データが失われたりする可能性がある場合に記載します。

設置上の注意

本機の動作保証温度は、摂氏5度～35度です。

次のような場所に設置しない(<ださい)。音質低下の原因、または故障の原因となります。

振動の多い場所

窓際などの直射日光が当たる場所

暖房器具のそばなど極端に温度が高い場所

極端に温度が低い場所

湿気の多い場所や風通しが悪い場所

放熱をよくするために、本機の上には物を置かないでください。

ハフーアンプなど熱を発生する機器の上に本機を置かないでください。

本機の近くにパワーアンプなどの大型トランスを持つ機器がある場合にハム（うなり）を誘導することがあります。この場合は、この機器との間隔や方向を変えてください。

テレビやラジオの近くで本機を動作させると、テレビ画面に色むらが出る、またはラジオからの雑音が出ることがあります。この場合は、本機を遠ざけて使用してください。

携帯電話などの無線機器を本機の近くで使用すると、着信時や発信時、通話時に本機から雑音が出ることがあります。この場合は、それらの機器を本機から遠ざけるか、もしくは電源を切ってください。

結露について

本機を寒い場所から暖かい場所へ移動したときや、寒い部屋を暖めた直後など、気温が急激に変化すると結露を生じることがあります。結露したときは、約1～2時間放置してから電源を入れてお使いください。

製品のお手入れ

製品の汚れは、柔らかい布でからぶきしてください。化学ぞうきん、ベンジン、シンナー、アルコールなどで拭かないでください。表面を傷める、または色落ちさせる原因となります。

ユーザー登録について

TASCAMのウェブサイトにて、オンラインでのユーザー登録をお願いいたします。

http://tascam.jp/support/registration/

アフターサービス

この製品には、保証書が添付（巻末に記載）されています。大切に保管してください。万が一販売店印の捺印やご購入日の記載が無い場合は、無料修理保証の対象外になりますので、ご購入時のレシートなどで購入店・ご購入日が確認できるものを一緒に保管してください。

保証期間はお買い上げ日より1年です。保証期間中は、保証書に記載の無料修理規定によりティアック修理センター（巻末に記載）が無料修理致します。その他の詳細については、保証書をご参照ください。

保証期間経過後、または保証書を提示されない場合の修理については、お買い上げの販売店またはティアック修理センター（巻末に記載）にご相談ください。修理によって機能を維持できる場合は、お客様のご要望により有料修理いたします。

万一、故障が発生した場合は使用を中止し、お買い上げの販売店またはティアック修理センター（巻末に記載）までご連絡ください。

修理を依頼される場合は、次の内容をお知らせください。なお、本機の故障、もしくは不具合により発生した付随的損害（録音内容などの補償）の責については、ご容赦ください。

型名、型番（VL-S5）

製造番号（Serial No.）

故障の症状（できるだけ詳しく）

お買い上げ年月日

お買い上げ販売店名

お問い合わせ先については、巻末をご参照ください。

本機を廃棄する場合に必要となる収集費などの費用は、お客様のご負担になります。

各部の名称

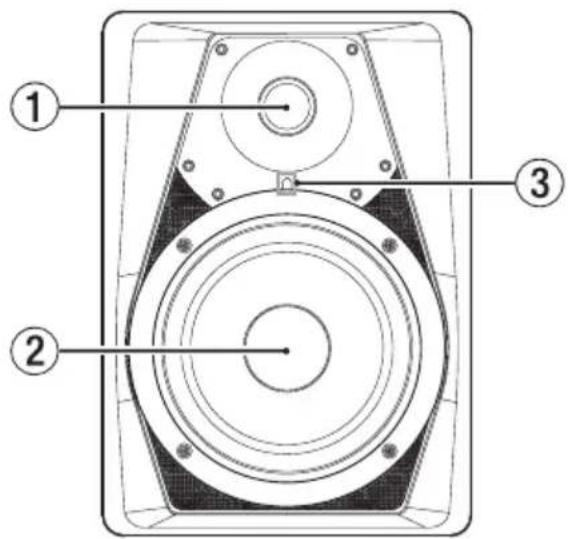

フロントパネル

① ツイーターユニット
② ウーファーユニット
③ パワーインジケーター

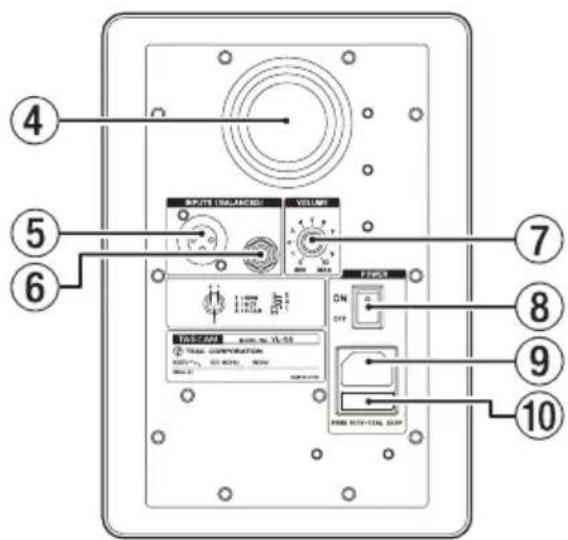

リアパネル

④ ベントポート
⑤ XLR入力端子
⑥ TRS入力端子
⑦ 出力ボリュームノブ
⑧ 電源スイッチ
⑨ AC IN端子
⑩ ヒューズホルダー

本機は、ヒューズを備えています。万一、動作しなくなった場合は、電源プラグを抜いてティアック修理センター（巻末に記載）にご相談ください。

準備

接続前の注意

本機を開梱するとき、スピーカーユニットを持たないでください。
信号用ケーブルや電源コードは、引っ掛けたりする恐れのないように接続してください。
本機の内蔵アンプの電源を入れる前には、入力信号をゼロか最小にしてから電源を入れてください。大きな入力信号のまま電源を入れると、スピーカーユニットを損傷する恐れがあります。
大音量で長時間連続使用しないでください。聴覚上の障害をおこす恐れがあります。
このスピーカーシステムは、防磁加工されていますが、組み合わせるテレビモニターの種類によっては、画面への影響が出る場合があります。

設置位置を確定する前に、いろいろな設置方法や位置などをテストしてください。

電源コードや電源コンセント、または音声信号用ケーブルやプラグには、損傷がなく、芯線同士のショートなどのないものをご使用ください。
電源スイッチをオフにしてから電源コードを接続してください。
本機には、音声信号以外の信号を入力しないでください。
音声信号を本機に接続する際には、入力信号レベルをゼロか最小にし、内蔵パワーアンプの電源スイッチをオフになっていることを確認してから接続してください。
接続は、正しい極性で行ってください。

接続

1. 電源スイッチをオフにします。
2. 付属の電源コードを本機に接続し、電源を接続します。
3. 本機の入力端子（XLRタイプまたはTRSタイプ）に音声信号を入力します。

設置

スピーカーを正しく設置することは、非常に重要です。スピーカーを設置する位置によっては、低域成分の量感が変わります。スピーカーの能力を十分発揮できるよう、いろいろな位置でテストしてください。

ステレオ配置する場合は、リスニングポイントと2つのスピーカーユニットが正三角形になるように設置してください。


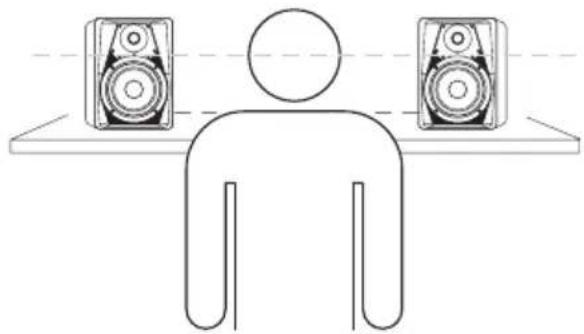

ウーファーの最上部が耳の高さの位置になるように設置してください。

籃・ガラスなど、音を反射させるものなどの近くに設置しないでください。また、スピーカーとリスニングポイントの間にも、物を置かないでください。

仕様

一般

低域出力

40W

高域出力

30W

スピーカーユニット

5.25インチ ウーファー

1インチ ツイーター

エンクロージャー形式

防磁型

周波数特性

60Hz \~ 22kHz

クロスオーバー周波数

3.2kHz

感度

200mV

入力端子

XLRバランス端子、TRSバランス／アンバランス端子

入力インピーダンス

20kΩ平衡、10kΩ不平衡

電源

AC100V、50/60Hz

消費電力

60W

外形寸法

176 x 255 x 200mm（幅×高さ×奥行き）

質量

5.2kg

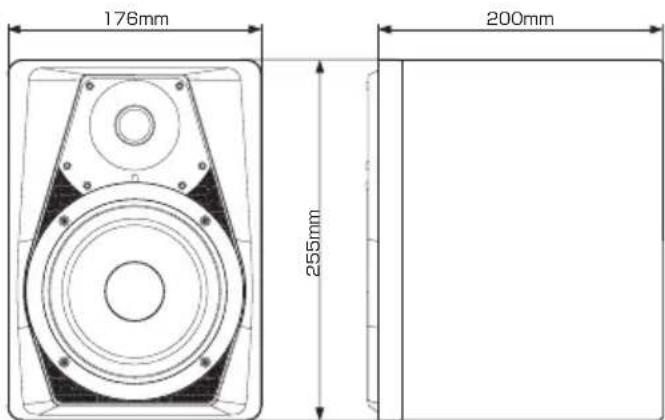

寸法図

取扱説明書のイラストが一部製品と異なる場合があります。

製品の改善により、仕様および外観が予告なく変更することがあります。

ティアック株式会社

〒206-8530 東京都多摩市落合1-47

この製品の取り扱いなどに関するお問い合わせは

タスカム カスタマーサポート 〒206-8530 東京都多摩市落合1-47

0570-000-809

市内通信局でOK ナビダイヤル。一般電話・公衆電話からは市内通話料金でご利用いただけます。

受付時間は、10:00～12:00／13:00～17:00です。（土・日・祝日・弊社指定休日を除く）

ナビダイヤルがご利用いただけない場合

電話：[phone] / FAX：[phone]

故障・修理や保守についてのお問い合わせは

ティアック修理センター 〒358-0026 埼玉県入間市小谷田858

0570-000-501

市内通話用でOK ナビダイヤル。一般電話・公衆電話からは市内通話料金でご利用いただけます。

受付時間は、9:30～17:00です。（土・日・祝日・弊社指定休日を除く）

ナビダイヤルがご利用いただけない場合

電話：[phone] / FAX：[phone]

■ 住所や電話番号は、予告なく変更する場合があります。あらかじめご了承ください。

1. 取扱説明書、本体貼付ラベルなどの注意書きにしたがった正常な使用状態で保証期間内に故障が発生した場合には、ティアック修理センターが無料修理いたします。
2. 本製品の保証期間は、お買い上げの日から1年です。
3. 保証期間内に故障して無料修理を受ける場合は、本書をご提示の上、ティアック修理センターまたはお買い上げの販売店に修理をご依頼ください。商品を送付していただく場合の送付方法については、事前にティアック修理センターにお問い合わせください。

4. ご転居、ご贈答品などでお買い上げの販売店に修理をご依頼になれない場合は、ティアック修理センターにご連絡ください。

5. 次の場合には、保証期間内でも有料修理となります。

(1) ご使用上の誤りおよび不当な修理や改造による故障および損傷
(2) お買い上げ後の輸送・移動・落下などによる故障および損傷
(3) 火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障および損傷
(4) 接続している他の機器に起因する故障および損傷
(5) 業務上の長時間使用など、特に苛酷な条件下において使用された場合の故障および損傷
(6)メンテナンス
(7)本書の提示がない場合
(8) 本書にお買い上げ年月日、お客様名、販売店名(印)の記入のない場合、あるいは字句を書き換えられた場合

1. 本書（日本語記載部）は日本国内においてのみ有効です。
   These warranty provisions in Japanese are valid only in Japan.
2. 本書は再発行いたしませんので、紛失しないよう大切に保管してください。
   ※ この保証書は、本書に明示した期間・条件のもとにおいて無料修理をお約束するものです。この保証書によって保証書を発行しているもの（保証責任者）、およびそれ以外の事業者に対するお客様の法律上の権利を制限するものではありません。保証期間経過後の修理などについてご不明の場合は、ティアック修理センターにお問い合わせください。
