GL20S - Coupe-herbe BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI GL20S BLACK & DECKER

1. Insérez un des extrémités d’un nouveau

morceau de fil de coupe dans le trou.

2. Faites glisser le fil sous le clip de

blocage et tirez-le jusqu’à ce qu’il se mette en place.

3. Faites glisser le fil dans les deux

encoches comme indiqué et passez-le dans l’orifice de sortie.

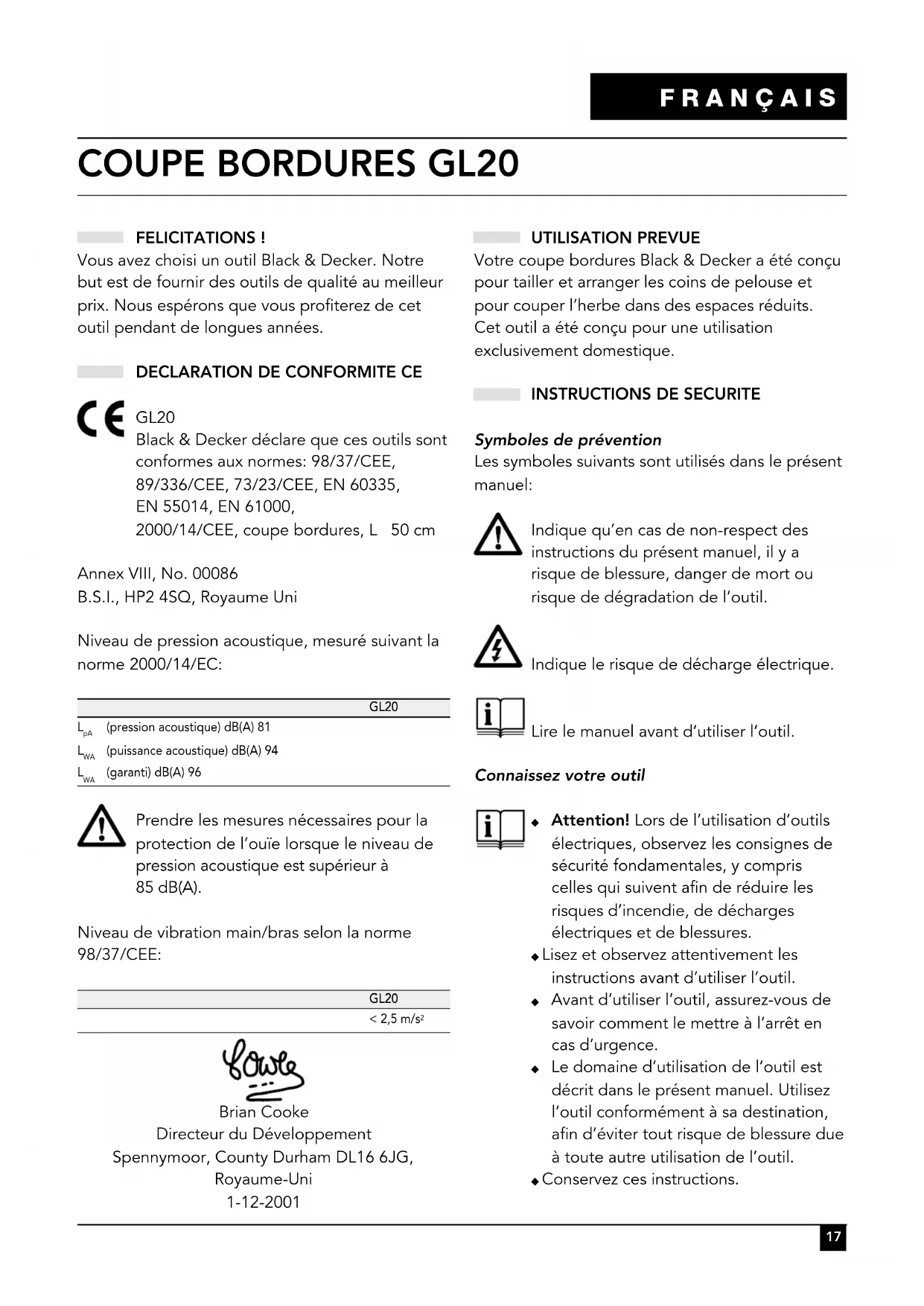

FELICITATIONS ! Vous avez choisi un outil Black & Decker. Notre but est de fournir des outils de qualité au meilleur prix. Nous espérons que vous profiterez de cet outil pendant de longues années.

DECLARATION DE CONFORMITE CE

GL20 Black & Decker déclare que ces outils sont conformes aux normes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014, EN 61000, 2000/14/CEE, coupe bordures, L 50 cm Annex VIII, No. 00086 B.S.I., HP2 4SQ, Royaume Uni Niveau de pression acoustique, mesuré suivant la norme 2000/14/EC: GL20

(pression acoustique) dB(A) 81

(puissance acoustique) dB(A) 94

(garanti) dB(A) 96 Prendre les mesures nécessaires pour la protection de l’ouïe lorsque le niveau de pression acoustique est supérieur à 85 dB(A). Niveau de vibration main/bras selon la norme 98/37/CEE: GL20 < 2,5 m/s

Brian Cooke Directeur du Développement Spennymoor, County Durham DL16 6JG, Royaume-Uni 1-12-2001 UTILISATION PREVUE Votre coupe bordures Black & Decker a été conçu pour tailler et arranger les coins de pelouse et pour couper l’herbe dans des espaces réduits. Cet outil a été conçu pour une utilisation exclusivement domestique.

INSTRUCTIONS DE SECURITE

Symboles de prévention Les symboles suivants sont utilisés dans le présent manuel: Indique qu’en cas de non-respect des instructions du présent manuel, il y a risque de blessure, danger de mort ou risque de dégradation de l’outil. Indique le risque de décharge électrique. Lire le manuel avant d’utiliser l’outil. Connaissez votre outil ◆ Attention! Lors de l’utilisation d’outils électriques, observez les consignes de sécurité fondamentales, y compris celles qui suivent afin de réduire les risques d’incendie, de décharges électriques et de blessures. ◆ Lisez et observez attentivement les instructions avant d’utiliser l’outil. ◆ Avant d’utiliser l’outil, assurez-vous de savoir comment le mettre à l’arrêt en cas d’urgence. ◆ Le domaine d’utilisation de l’outil est décrit dans le présent manuel. Utilisez l’outil conformément à sa destination, afin d’éviter tout risque de blessure due à toute autre utilisation de l’outil. ◆ Conservez ces instructions.18 FRANÇAIS Aire de travail ◆ N’exposez pas l’outil à la pluie. N’exposez pas l’outil à l’humidité. ◆ N’utilisez l’outil qu’à la lumière du jour ou sous un éclairage artificiel suffisant. Protection ◆ Portez des chaussures ou des bottes renforcées pour vous protéger les pieds. N’utilisez pas l’outil pied nus ou en ne portant que des sandales. ◆ Portez un pantalon long pour vous protéger les jambes. Utilisation de votre outil ◆ Assurez-vous que l’outil est en position d’arrêt avant de le brancher. ◆ Faites preuve de vigilance. Observez votre travail. Faites preuve de bon sens. ◆ Ne pas employer l’outil en cas de fatigue. ◆ Si l’outil commence à vibrer de manière anormale, éteignez-le et débranchez-le. Attendez que les pièces tournantes s’arrêtent et regardez si l’outil est endommagé ou si des pièces sont mal fixées. ◆ Ne tirez jamais sur le câble pour débrancher. Préservez le câble de la chaleur, de l’huile et des arêtes tranchantes. ◆ Si le câble est endommagé pendant l’utilisation de l’outil, éteignez-le et débranchez-le immédiatement. Ne touchez pas le câble avant d’avoir débranché l’outil. Sécurité des tiers personnes ◆ Ne laissez jamais aucun enfant ou aucune personne non familiarisée avec ces instructions utiliser cet outil. ◆ Ne laissez pas les enfants, les visiteurs ou les animaux s’approcher de l’aire de travail ou toucher l’outil ou le câble d’alimentation. ◆ Souvenez-vous que l’utilisateur peut être tenu responsable de tout accident ou dommage subi par des tiers ou par des biens appartenant à des tiers. Après utilisation ◆ Eteignez l’outil, débranchez-le et assurez-vous que les pièces rotatives ont cessé de tourner avant d’abandonner l’outil, ou avant de changer, de nettoyer ou d’inspecter une partie de l’outil. ◆ Rangez l’outil dans un endroit sec. Ne laissez pas les enfants s’approcher des outils, même quand ils sont rangés. Vérification et réparations ◆ Avant d’utiliser l’outil, vérifiez qu’il n’est pas endommagé et qu’il n’y a pas de pièces défectueuses. Vérifiez l’alignement des pièces en mouvement, leur prise et toute rupture de pièces, tout dommage des protections et des interrupteurs et toute autre condition pouvant affecter le fonctionnement de l’outil. ◆ N’utilisez pas l’outil si une pièce est défectueuse. Ne pas utiliser l’outil si l’interrupteur marche/arrêt ne fonctionne pas. ◆ N’utilisez jamais l’outil si un carter ou un couvercle est endommagé ou n’est pas en place. ◆ Veillez à ce que l’outil fonctionne correctement et qu’il exécute les tâches pour lesquelles il est prévu. ◆ Faites réparer ou échangez toute pièce endommagée par un service de réparation agréé. ◆ Avant d’utiliser l’outil, vérifiez que le câble secteur n’est pas endommagé ni usé. ◆ N’utilisez pas l’outil si le câble est en mauvais état. ◆ Si le câble d’alimentation est endommagé, il doit être remplacé par un réparateur agréé pour éviter tout accident. ◆ N’essayez jamais d’enlever ou de changer des pièces autres que celles qui sont spécifiées dans ce manuel. Instructions de sécurité supplémentaires pour les coupe bordures Les symboles de prévention suivant se trouvent sur l’outil : Porter des lunettes de sécurité lorsque vous utilisez cet outil.19 FRANÇAIS Le fil de coupe continuera de fonctionner pendant quelques secondes après l’arrêt de l’outil. Ne tentez jamais de forcer sur le fil pour qu’il s’arrête. 360˚ /20ft Les personnes et les animaux doivent se tenir à une distance d’au moins 6 m de la zone de coupe. N’exposez pas l’outil à la pluie ou à l’humidité. Eteignez l’outil, débranchez-le et assurez- vous que les pièces rotatives ont cessé de tourner avant de laisser l’outil sans surveillance, ou avant de changer, de nettoyer ou d’inspecter une partie de l’outil. ◆ Avant d’utiliser l’outil, vérifiez qu’aucun bâton, fil de fer, pierre ou tout autre obstacle n’obstrue la zone de coupe. ◆ Utilisez l’outil seulement en position correcte, en tenant le fil de coupe près du sol, comme l’indiquent les illustrations. N’allumez jamais l’outil dans une autre position. ◆ N’allumez l’outil que lorsque vos mains et vos pieds sont éloignés du fil de coupe. ◆ Ne touchez jamais le fil de coupe lorsque l’outil fonctionne. ◆ Ne travaillez pas sur un sol très pentu. Toujours tenir les deux pieds à terre et garder l’équilibre. Faites attention car l’herbe fraîchement coupée est humide et glissante. ◆ Prenez des précautions lorsque vous travaillez près de bordures, ou de chemins ou routes en graviers, car le fil de coupe peut provoquer des projections. ◆ Ne posez pas l’outil avant que le fil de coupe ne se soit complètement arrêté. ◆ Utilisez uniquement le bon type de fil de coupe Black & Decker. N’utilisez jamais de fil de coupe en métal ou de fil de pêche. ◆ Après avoir tiré sur le fil de coupe, remettez toujours l’outil en position normale avant de l’allumer. ◆ Veillez à ne pas laisser le câble à proximité du fil de coupe. Surveillez toujours la position du câble. SECURITE ELECTRIQUE L’outil a été conçu pour une seule tension. Vérifiez si la tension secteur correspond à la tension indiquée sur la plaque d’identification. L’outil est conçu pour être utilisé avec une alimentation secteur AC (courant alternatif) uniquement. N’essayez pas d’utiliser l’outil avec un autre type d’alimentation. Cet outil à double isolation est conforme à la norme EN 60335; un branchement à la terre n’est donc pas nécessaire. CH Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II - double isolation ◆ Evitez de toucher des surfaces reliées à la terre (p.e. grillages métalliques, lampadaires, etc.) ◆ Utilisez un interrupteur de protection contre les courants de court-circuits à haute sensibilité (30 mA/30 mS) pour améliorer la sécurité électrique. Câbles de rallonge Utilisez toujours une rallonge adaptée à la puissance d’alimentation de cet outil (voir plaque d’identification). Le câble de rallonge doit être adapté pour le travail en extérieur. ◆ Avant d’utiliser l’outil, vérifiez que le câble n’est pas endommagé ni usé. Changez le câble de rallonge s’il est endommagé. ◆ En cas d’utilisation d’un dévidoir, déroulez toujours le câble complètement. ◆ Veillez à ne pas laisser le câble à proximité du fil de coupe. Surveillez toujours la position du câble.

La boîte contient : 1 Coupe bordures 1 Carter protecteur avec vis de fixation20 FRANÇAIS 1 Pack de morceaux de fil de coupe. 1 Manuel d’instructions ◆ Déballez soigneusement toutes les pièces. APERÇU (fig. A)

1. Interrupteur marche/arrêt

3. Entrée électrique

4. Carter protecteur

ASSEMBLAGE Avant l’assemblage, assurez-vous que l’outil est éteint et débranché. Mise en place du carter protecteur (fig. B) ◆ Débranchez l’outil ◆ Retirez la vis (7) du carter protecteur (4). ◆ Placez le carter protecteur (4) sur l’outil selon le schéma. ◆ Appuyez fermement sur le carter jusqu’à ce qu’il se mette en place avec un clic sec. ◆ Fixez le carter protecteur avec la vis (7). N’utilisez jamais l’outil si le carter protecteur n’est pas correctement installé. Installation d’un nouveau morceau de fil de coupe (fig. C & D) Les packs de recharge avec des morceaux de fil de coupe pré-découpés sont disponibles auprès de votre revendeur Black & Decker (nº catalogue A5995). Vous pouvez aussi vous procurer un pack de 25 ou 40 m de fil de coupe (A6170/A6171) et découper le fil en morceaux de 177 mm chacun. L’outil comporte un compartiment de stockage (9) des morceaux de ligne de coupe (fig. C). ◆ Débranchez l’outil ◆ Retirez le fil de coupe restant du bloque-fil. ◆ Enlevez toute trace de saleté ou d’herbe du bloque-fil.

1. Insérez un des extrémités d’un nouveau

morceau de fil de coupe dans le trou (10).

2. Faites glisser le fil sous le clip de blocage (11)

et tirez-le jusqu’à ce qu’il se mette en place.

3. Faites glisser le fil dans les deux encoches (12)

comme indiqué et passez-le dans l’orifice de sortie (13). ◆ Assurez-vous que le fil est bien installé correctement. N’utilisez que du fil de coupe Black & Decker de 1,5 mm de diamètre. Branchement de l’outil au secteur (fig A & C) ◆ Branchez la prise femelle d’un fil de rallonge adapté à l’entrée d’alimentation électrique (3). ◆ Entourez le câble dans bloque-câble (8) comme l’indique l’illustration pour empêcher le fil de se détacher pendant l’utilisation. ◆ Branchez la prise mâle du câble au secteur. Le câble de rallonge doit être adapté pour le travail en extérieur. UTILISATION Laissez l’outil fonctionner à sa propre vitesse. Ne le surchargez pas. Démarrage et arrêt (fig. A) ◆ Pour allumer l’outil, appuyez sur l’interrupteur marche/arrêt (1). ◆ Pour éteindre l’outil, relâchez l’interrupteur marche/arrêt. N’essayez jamais de bloquer l’interrupteur en position marche. Conseils pour une utilisation optimale ◆ Tenez l’outil comme indiqué sur la fig. E. ◆ Déplacez lentement le coupe bordures d’un côté à l’autre comme indiqué sur la fig. E. ◆ Lorsque vous coupez des hautes herbes, travaillez par étapes en commençant par le haut. ◆ Veillez à ne pas approcher l’outil des objets durs et des plantes délicates.21 FRANÇAIS ◆ Si l’outil commence à fonctionner lentement, réduisez la charge. ◆ Pour des résultats de coupe optimaux, ne coupez que de l’herbe sèche. ◆ Remplacez le fil de coupe lorsqu’il est usé. ENTRETIEN Votre outil Black & Decker a été conçu pour fonctionner durablement avec un minimum d’entretien. Un fonctionnement continu satisfaisant dépend d’un nettoyage régulier et d’un entretien de l’outil approprié. Avant d’effectuer tout entretien, éteignez et débranchez l’outil. ◆ Nettoyez régulièrement les orifices de ventilation de votre outil à l’aide d’une brosse douce ou d’un chiffon sec. ◆ Nettoyez régulièrement le fil de coupe et le bloque-fil à l’aide d’une brosse douce ou d’un chiffon sec. ◆ Utilisez régulièrement un grattoir pour enlever toutes les saletés et l’herbe accumulées sous le carter protecteur. ◆ Vérifiez régulièrement l’usure du fil de coupe. N’utilisez pas de produit abrasif ou à base de solvant. DEPANNAGE Si votre outil ne semble pas fonctionner correctement, suivez les instructions ci-dessous. Si elles ne vous sont d’aucune aide pour résoudre le problème, contactez votre service de réparation local Black & Decker. Avant de commencer, débranchez l’outil. L’outil ne démarre pas. ◆ Assurez-vous que tous les câbles électriques sont bien branchés. ◆ Vérifiez les fusibles du secteur. L’outil vibre trop. ◆ Nettoyez soigneusement le bloque-fil. ◆ Assurez-vous que le bloque-fil est bien solidement attaché et qu’il n’est pas abîmé. Réparez-le ou remplacez-le au besoin. ◆ Vérifiez que le fil de coupe est bien installé et attaché. ◆ Assurez-vous que le fil de coupe n’est pas abîmé. Remplacez-le au besoin.

PROTECTION DE L’ENVIRONNEMENT

Black & Decker fournit un dispositif permettant de recycler les produits Black & Decker lorsqu’ils ont atteint la fin de leur cycle de vie. Ce service est gratuit. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com. GARANTIE Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l’Union Européenne et de la Zone de Libre Echange Européenne. Si un produit Black & Decker s’avère défectueux en raison de matériaux en mauvaises conditions, d’une erreur humaine, ou d’un manque de conformité dans les 24 mois suivant la date d’achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :22 FRANÇAIS ◆ Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. ◆ Le produit a été mal utilisé ou avec négligence. ◆ Le produit a subi des dommages à cause d’objets étrangers, de substances ou à cause d’accidents. ◆ Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d’achat au vendeur ou à un réparateur agréé. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com.

AUTRES OUTILS DE JARDINAGE

Black & Decker propose une gamme entière d’outils de jardinage facilitant l’entretien du jardin. Si vous souhaitez obtenir de plus amples renseignements sur les produits suivants, veuillez contacter notre Centre de Service et d’Information (voir la page d’adresse à la fin de ce manuel) ou vous adresser à votre revendeur Black & Decker local. Tronçonneuses Cisaille à gazon sans fil Coupe bordures Taille-haies à fil ou sans fil Tondeuses Aspirateur / souffleur / broyeur Broyeurs Aérateur Démousseur Tous les produits ne sont pas disponibles dans tous les pays.23 ITALIANO TOSAERBA GL20 CONGRATULAZIONI! Lei ha scelto un utensile Black & Decker. Il nostro obiettivo é fornire utensili di qualità ad un prezzo contenuto. Desideriamo che questo utensile sia di suo gradimento e lo possa usare per molti anni.
