MANUALE UTENTE GL20S BLACK & DECKER

1. Inserire l’estremità di un nuovo pezzo

di filo di taglio nel foro.

2. Guidare il filo sotto il fermo e tirarlo

fino a che non si inserisce a scatto.

3. Guidare il filo nelle due fessure, come

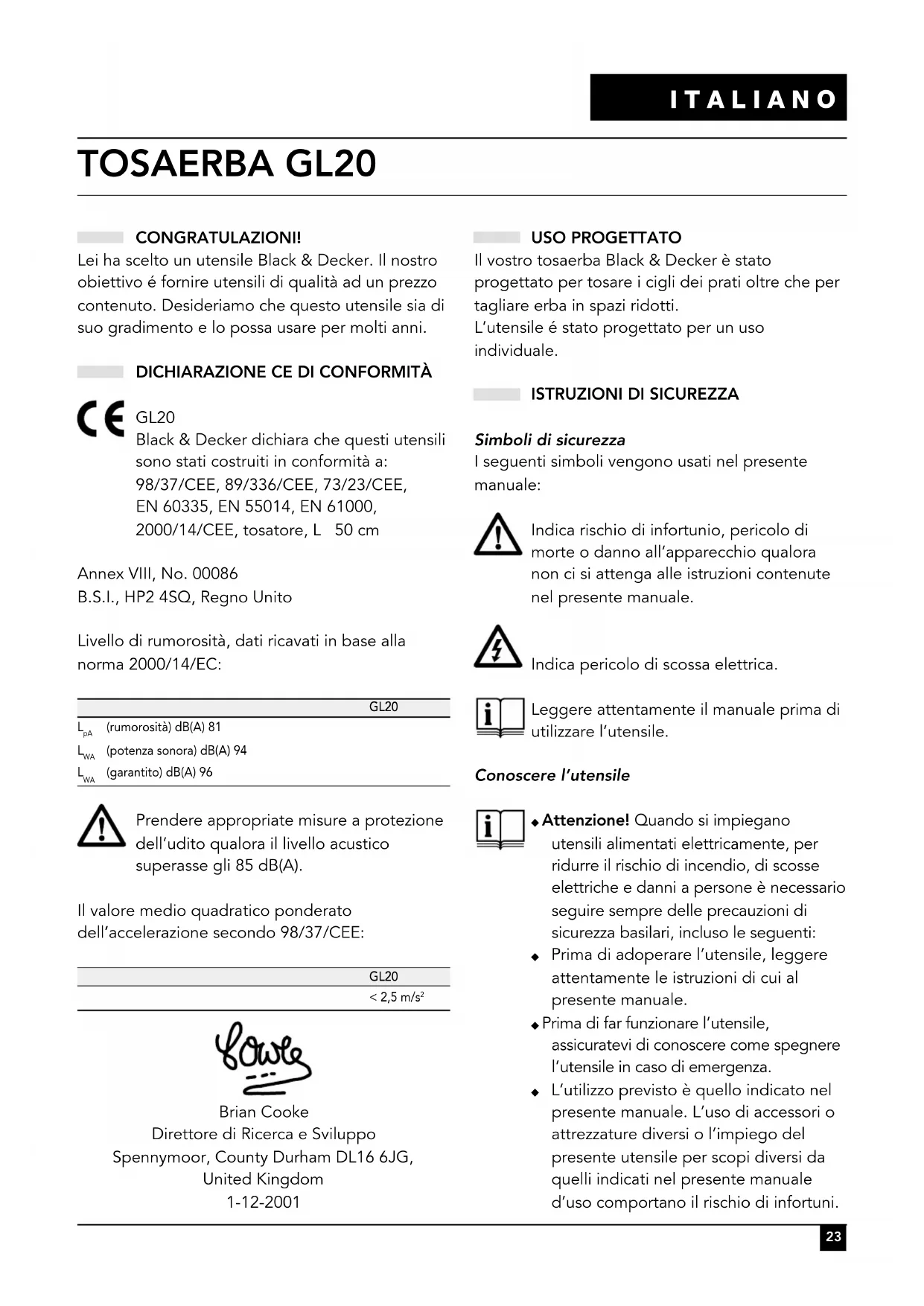

DICHIARAZIONE CE DI CONFORMITÀ

GL20 Black & Decker dichiara che questi utensili sono stati costruiti in conformità a: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014, EN 61000, 2000/14/CEE, tosatore, L 50 cm Annex VIII, No. 00086 B.S.I., HP2 4SQ, Regno Unito Livello di rumorosità, dati ricavati in base alla norma 2000/14/EC: GL20

(garantito) dB(A) 96 Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A). Il valore medio quadratico ponderato dell’accelerazione secondo 98/37/CEE: GL20 < 2,5 m/s

Brian Cooke Direttore di Ricerca e Sviluppo Spennymoor, County Durham DL16 6JG, United Kingdom 1-12-2001 USO PROGETTATO Il vostro tosaerba Black & Decker è stato progettato per tosare i cigli dei prati oltre che per tagliare erba in spazi ridotti. L’utensile é stato progettato per un uso individuale.

ISTRUZIONI DI SICUREZZA

Simboli di sicurezza I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica. Leggere attentamente il manuale prima di utilizzare l’utensile. Conoscere l’utensile ◆ Attenzione! Quando si impiegano utensili alimentati elettricamente, per ridurre il rischio di incendio, di scosse elettriche e danni a persone è necessario seguire sempre delle precauzioni di sicurezza basilari, incluso le seguenti: ◆ Prima di adoperare l’utensile, leggere attentamente le istruzioni di cui al presente manuale. ◆ Prima di far funzionare l’utensile, assicuratevi di conoscere come spegnere l’utensile in caso di emergenza. ◆ L’utilizzo previsto è quello indicato nel presente manuale. L’uso di accessori o attrezzature diversi o l’impiego del presente utensile per scopi diversi da quelli indicati nel presente manuale d’uso comportano il rischio di infortuni.24 ITALIANO ◆ Conservare queste istruzioni per utilizzarle in futuro. Area di lavoro ◆ Non lasciare l’utensile sotto la pioggia. Non usare l’utensile in ambienti carichi di umidità. ◆ Usare l’utensile solo alla luce naturale oppure con una buona illuminazione artificiale. Protezione personale ◆ Indossate scarpe robuste o scarponi per prottegervi i piedi. Non azionare l’utensile se si indossano sandali aperti o a piedi scalzi. ◆ Indossate pantaloni a gamba lunga per prottegervi le gambe. Uso dell’utensile ◆ Prima di collegare l’utensile alla presa, verificare che sia spento. ◆ Stare sempre attenti. Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso. ◆ Non utilizzare l’utensile quando si è stanchi. ◆ Se l’utensile inizia a vibrare in modo anomalo, spegnerlo ed estrarre la spina dalla presa. Attendere che le parti rotanti si fermino e ispezionarlo per rilevare eventuali danni o parti cedevoli. ◆ Non tirare mai il cavo per estrarlo dalla presa. Mantenete il cavo lontano da fonti di calore, olio e spigoli taglienti. ◆ Se il cavo di alimentazione è stato danneggiato durante l’uso, spegnere l’utensile ed estrarre immediatamente la presa dalla rete di alimentazione. Non toccare il cavo di alimentazione prima di scollegarlo dall’alimentatore. Sicurezza altrui ◆ L’uso dell’utensile è vietato a bambini, adulti che non abbiano letto il presente manuale d’istruzioni e a tutti coloro che non abbiano familiarità con l’attrezzo. ◆ Non permettere a bambini, altre persone o animali di avvicinarsi alla zona di lavoro, toccare l’utensile o il cavo di alimentazione. ◆ Ricordare che l’operatore è responsabile dell’esposizione di altre persone o della loro proprietà a eventuali pericoli o incidenti. Dopo l’uso ◆ Spegnere l’utensile, estrarre la spina dalla presa e verificare che le parti mobili si siano bloccate prima di lasciare l’utensile incustodito e prima di sostituire, pulire o ispezionare qualsiasi componente. ◆ Quando non è in funzione, l’utensile deve essere immagazzinato in un luogo asciutto e non accessibile ai bambini. Ispezione e riparazioni ◆ Prima dell’uso, verificare se vi sono componenti danneggiati o difettosi. Controllate se ci sono parti non allineate o parti mobili con gioco, pezzi rotti, danni alle protezioni o agli interruttori e qualsiasi altra condizione che possa ripercuotere nel funzionamento dell’utensile. ◆ Non usate l’utensile se presente elementi danneggiati o difettosi. Non impiegare l’utensile se non è possibile accenderlo e spegnerlo mediante l’interruttore. ◆ Non usare mai l’utensile se una protezione o copertura è danneggiata o mancante. ◆ Accertare che l’utensile funzioni come previsto e che venga impiegato per lo scopo per cui è stato progettato. ◆ Eventuali componenti difettosi o danneggiati vanno sostituiti o riparati da un tecnico autorizzato. ◆ Prima dell’uso, controllare il cavo di alimentazione per rilevare eventuali segni di danni, invecchiamento e usura. ◆ Non usare l’utensile se il cavo di alimentazione è danneggiato o difettoso. ◆ Se il cavo di alimentazione è danneggiato, per evitare situazioni pericolose è necessario affidarne la sostituzione a un tecnico autorizzato. ◆ Non tentare mai di smontare componenti diversi da quelli indicati nel presente manuale. Istruzioni addizionali di sicurezza per il tosaerba I seguenti simboli di avvertenza si trovano sull’utensile: Indossate sempre occhiali di protezione quando fate funzionare questo utensile.25 ITALIANO Il filo di taglio continuerá a girare per alcuni secondi dopo aver spento l’utensile. Non cercate mai di forzare il fermo del filo. 360˚ /20ft Non fate avvicinare persone o animali a meno di 6 m. dall’area di taglio. Non esponete l’utensile alla pioggia od a condizioni di alta umidità. Spegnere l’utensile, estrarre la spina dalla presa e verificare che le parti mobili si siano bloccate prima di lasciare l’utensile incustodito e prima di sostituire, pulire o ispezionare qualsiasi componente. ◆ Prima di usare l’utensile, verificate che il percorso da tosare sia libero da asticelle, pietre, cavi e qualsiasi altro ostacolo. ◆ Adoperare l’utensile soltanto nella posizione corretta, con il filo di taglio vicino al suolo, come mostrano le illustrazioni. Non avviare mai l’utensile in nessun altra posizione. ◆ Accendere l’utensile solo quando mani e piedi sono lontani dal filo di taglio. ◆ Non toccare mai il filo di taglio mentre l’utensile è in funzione. ◆ Non lavorate su pendenze ripide. Fare attenzione ai piedi. Abbiate sempre presente che l’erba appena tagliata è umida e sdrucciolevole. ◆ Fare attenzione quando si taglia l’erba in prossimità di bordi e strade o percorsi di ghiaietto in quanto il filo di taglio può sollevare pietre e terra. ◆ Non poggiate l’utensile a terra fino a che il filo di taglio non si sia completamente fermato. ◆ Impiegare unicamente filo di tipo corretto, della Black & Decker. Non impiegate fili di taglio metallici o fili di pesca. ◆ Dopo avere esteso il nuovo filo di taglio, riportare sempre l’utensile nella posizione operativa normale prima di accenderlo. ◆ Attenzione a tenere il cavo dell’alimentazione lontano dal filo di taglio. Tenere sempre sotto controllo la posizione del cavo. SICUREZZA ELETTRICA L’utensile è predisposto per essere alimentato con una specifica tensione. Controllare sempre che la tensione di alimentazione corrisponda a quella indicata sulla targhetta. Questo utensile è predisposto esclusivamente per l’alimentazione (di rete) CA. Non tentare di usarlo con alimentazioni diverse. L’utensile è fornito di doppio isolamento, in ottemperanza alla norma EN 60335, per la quale non è richiesta la messa a terra. CH Per la sostituzione del cavo di alimentazione, utilizzate sempre la spina di tipo prescritto. Tipo 11 per la classe II - doppio isolamento ◆ Evitare il contatto con le superfici messe a terra (ad esempio guide metalliche, steli di lampade ecc.). ◆ La sicurezza elettrica può essere ulteriormente ampliata utilizzando un dispositivo a corrente residua (RCD) ad alta sensibilità (30 mA/30 mS). Impiego di una prolunga Adoperare sempre una prolunga di tipo omologato, adeguata alla potenza assorbita dell’utensile (v. targhetta). La prolunga deve essere idonea per l’uso in esterno. ◆ Prima dell’uso, controllare il cavo per rilevare eventuali segni di danni, invecchiamento e usura. Una prolunga danneggiata o difettosa va sempre sostituita. ◆ Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. ◆ Attenzione a tenere il cavo dell’alimentazione lontano dal filo di taglio. Tenere sempre sotto controllo la posizione del cavo.

CONTENUTO DELLA SCATOLA

La scatola contiene: 1 Tosaerba 1 Protezione con vite di montaggio 1 Confezione con pezzi di filo 1 Libretto d’istruzioni26 ITALIANO ◆ Disimballate con cura tutte le parti. L’INSIEME (fig. A)

1. Interruttore acceso/spento

3. Ingresso alimentazione

MONTAGGIO Prima di montarlo assicuratevi che l’utensile sia spento e desinserito. Installazione della protezione (fig. B) ◆ Estrarre la spina dalla presa di corrente. ◆ Estrarre la vite (7) dalla protezione (4). ◆ Collocare la protezione (4) sull’utensile, come illustrato. ◆ Premere con decisione la protezione fino a farla scattare in posizione. ◆ Bloccare la protezione con la vite (7). Non usare mai l’utensile se la protezione non è inserita correttamente. Montaggio di un nuovo filo di taglio (fig. C & D) Le confezioni di ricambio con pezzi di filo di taglio pre-tagliati sono disponibili presso il concessionario Black & Decker (no. cat. A5995). In alternativa, si può acquistare una confezione da 25 o da 40 m di filo di taglio (A6170/16171) e tagliarlo in pezzi da 177 mm ciascuno. L’utensile è dotato di uno scomparto (9) per conservare il filo di taglio (fig. C). ◆ Estrarre la spina dalla presa di corrente. ◆ Rimuovere dal fermo eventuali residui di filo di taglio. ◆ Togliete ogni traccia di sporcizia e di erba dal fermo.

1. Inserire l’estremità di un nuovo pezzo di filo di

taglio nel foro (10).

2. Guidare il filo sotto il fermo (11) e tirarlo fino a

che non si inserisce a scatto.

3. Guidare il filo nelle due fessure (12), come

illustrato, e farlo passare attraverso il foro di uscita (13). ◆ Assicurarsi che il filo sia inserito correttamente. Usare solo filo di taglio Black & Decker da 1,5 mm di diametro. Collegamento dell’utensile all’alimentazione principale (fig. A & C) ◆ Collegare all’ingresso dell’alimentazione (3) la femmina di una prolunga adatta allo scopo. ◆ Avvolgere il cavo intorno al fermo (8) come indicato nella figura, per evitare che la prolunga si stacchi durante l’uso. ◆ Inserire la spina dell’alimentazione principale in una presa di alimentazione principale. La prolunga deve essere idonea per l’uso in esterno. IMPIEGO Lasciate che l’utensile lavori al proprio ritmo. Non sovracaricatelo. Avviamento e spegnimento (fig. A) ◆ Per accendere l’utensile, premere l’interruttore di accensione/spegnimento (1). ◆ Per spegnere l’utensile, premere di nuovo l’interruttore di accensione/spegnimento. Non cercare di bloccare un interruttore in posizione di accensione. Consigli per un’ottima utilizzazione ◆ Sostenere l’utensile come illustrato nella fig. E. ◆ Spostare con delicatezza la tosatrice, da un lato all’altro, come illustrato nella fig. E. ◆ Quando si tosa erba alta, procedere per gradi, partendo dalla cima. ◆ Tenere l’utensile lontano da oggetti duri e piante delicate. ◆ Se la velocità dell’utensile diminuisce, ridurre il carico. ◆ Per ottenere un taglio ottimale, tosare soltanto l’erba secca. ◆ Sostituire il filo di taglio quando si usura.27 ITALIANO MANUTENZIONE Il vostro utensile Black & Decker é stato progettato per funzionare durante un lungo periodo di tempo con un minimo di manutenzione. Il funzionamento continuo e soddisfacente dipende dall’adeguata cura dell’utensile e da pulizie sistematiche. Prima di eseguire qualsiasi manutenzione, spengete l’utensile e disinseritelo dalla spina. ◆ Le fessure di ventilazione dell’utensile vanno pulite regolarmente con un pennello soffice o un panno asciutto. ◆ Pulire regolarmente il filo di taglio e la bobina con una spazzola soffice o con un panno asciutto. ◆ Usare regolarmente un raschietto senza punta per togliere l’erba e la sporcizia dalla superficie inferiore della protezione. ◆ Controllare regolarmente lo stato di usura del filo di taglio. Non usare materiali abrasivi o detergenti a base di solventi.

SOLUZIONI AI PROBLEMI DI

FUNZIONAMENTO Se l’utensile non sembra funzionare correttamente, procedere come segue. Se il problema persiste, contattare il servizio di assistenza tecnica della Black & Decker. Prima di procedere, estrarre la spina dalla presa di alimentazione. L’utensile non si mette in moto ◆ Controllare che i cavi di alimentazione siano collegati correttamente. ◆ Controllare i fusibili principali. L’utensile vibra molto ◆ Pulire accuratamente il fermo del filo. ◆ Controllare che il fermo del filo sia ben fissato e che non sia danneggiato. Ripararlo o sostituirlo se necessario. ◆ Controllare che vi sia il filo di taglio e che sia montato correttamente. ◆ Controllare che il filo di taglio non sia danneggiato. Sostituirlo se necessario.

PROTEZIONE DELL’AMBIENTE

Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Il servizio viene offerto gratuitamente. Per utilizzarlo, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. GARANZIA Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: ◆ Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; ◆ Il prodotto non sia stato usato in modo improprio o scorretto; ◆ Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;28 ITALIANO ◆ Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post- vendita sono disponibili su Internet presso: www.2helpU.com.

Indirizzo del rivenditore

Si tratta di un regalo?

Questo prodotto è il suo primo acquisto?

Barrate la casella se non desiderate ricevere informazioni.

TAGLIANDO DI GARANZIA
