5DB96460 - Hotte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante ou filtrante
Modèle	5DB96460
Marque	Blaupunkt
Alimentation	220-240 V, interrupteur différentiel 30 mA
Longueur du câble d'alimentation	1250 mm
Nombre de vitesses moteur	4
Minuterie	Oui : 5, 10 ou 20 minutes
Éclairage	LED (remplacement par SAV)
Type de commande	Tactile, avec veille automatique après 30 s
Filtre anti-graisse	Métallique, lavable au lave-vaisselle (1 fois/mois)
Filtre à charbon	Actif, non lavable, remplacement tous les 6 mois (version filtrante)
Indicateur de saturation filtres	Oui : clignotement après 40 h (graisse) ou allumé fixe après 120 h (charbon)
Arrêt automatique	4 heures après la dernière commande
Mode Auto	Couplage avec plan à induction (multicontrôle)
Distance minimale d'installation	50 cm (électrique) / 65 cm (gaz ou mixte)
Évacuation	Sortie d'air supérieure pour évacuation extérieure ou recyclage (filtre charbon)
Panneaux mobiles	Ouvrir pour performances maximales
Température des parties accessibles	Peuvent devenir chaudes en utilisation
Débit maximal	> 650 m³/h (dernière vitesse temporisée à 7 min)
Nombre de pages de la notice	72 pages

FOIRE AUX QUESTIONS - 5DB96460 BLAUPUNKT

Quelle est la distance minimale d'installation entre la hotte et la table de cuisson ?

Pour une table de cuisson électrique, la distance minimale est de 50 cm. Pour une table mixte ou à gaz, elle est de 65 cm. Respectez toujours les instructions du fabricant de la cuisinière si elles spécifient une plus grande distance.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou au lave-vaisselle à basse température et cycle court. Le lavage au lave-vaisselle peut décolorer le filtre sans altérer ses performances.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni recyclable. Il doit être remplacé tous les 6 mois en usage normal, ou lorsque le voyant F reste allumé en continu (après 120 heures de fonctionnement).

Comment utiliser la minuterie de la hotte ?

Appuyez sur la touche E pour activer la minuterie. La première pression règle 5 minutes, la deuxième 10 minutes, la troisième 20 minutes. La touche E clignote pendant le décompte. Pour annuler, appuyez sur la touche moteur C.

Que faire si le voyant F clignote ?

Si le voyant F clignote, cela signifie que les filtres anti-graisse doivent être nettoyés (après 40 heures de fonctionnement). Nettoyez les filtres puis appuyez sur la touche F pour réinitialiser l'alerte.

Comment coupler la hotte avec un plan à induction ?

Pour le couplage, lancez la procédure depuis le plan de cuisson. Sur la hotte, appuyez simultanément sur les touches B et D (les touches A et F clignotent). Appuyez sur A pour mémoriser. Confirmation par trois clignotements des projecteurs. Pour découpler, appuyez sur F à la place de A.

Comment remplacer l'éclairage LED ?

L'éclairage est composé de LED non remplaçables par l'utilisateur. En cas de dysfonctionnement, contactez le service d'assistance technique pour le remplacement complet du groupe.

Est-il possible d'installer la hotte sur un mur en placoplâtre ?

Non, la fixation sur un mur ne pouvant supporter le poids (ex. placoplâtre) est déconseillée. La hotte doit être fixée sur un mur solide.

Pourquoi la hotte s'éteint-elle toute seule ?

La hotte dispose d'un arrêt automatique : 4 heures après la dernière pression sur un bouton, elle s'éteint. De plus, la dernière vitesse (> 650 m³/h) est temporisée à 7 minutes avant de revenir à la vitesse précédente.

Quelles précautions de sécurité prendrelors de l'utilisation de la hotte ?

Ne jamais flamber sous la hotte, surveiller les fritures pour éviter l'inflammation de l'huile, toujours aérer la pièce si la hotte est utilisée avec des appareils à combustion, et ne pas utiliser la hotte sans grille montée. Les parties accessibles peuvent devenir chaudes.

MODE D'EMPLOI 5DB96460 BLAUPUNKT

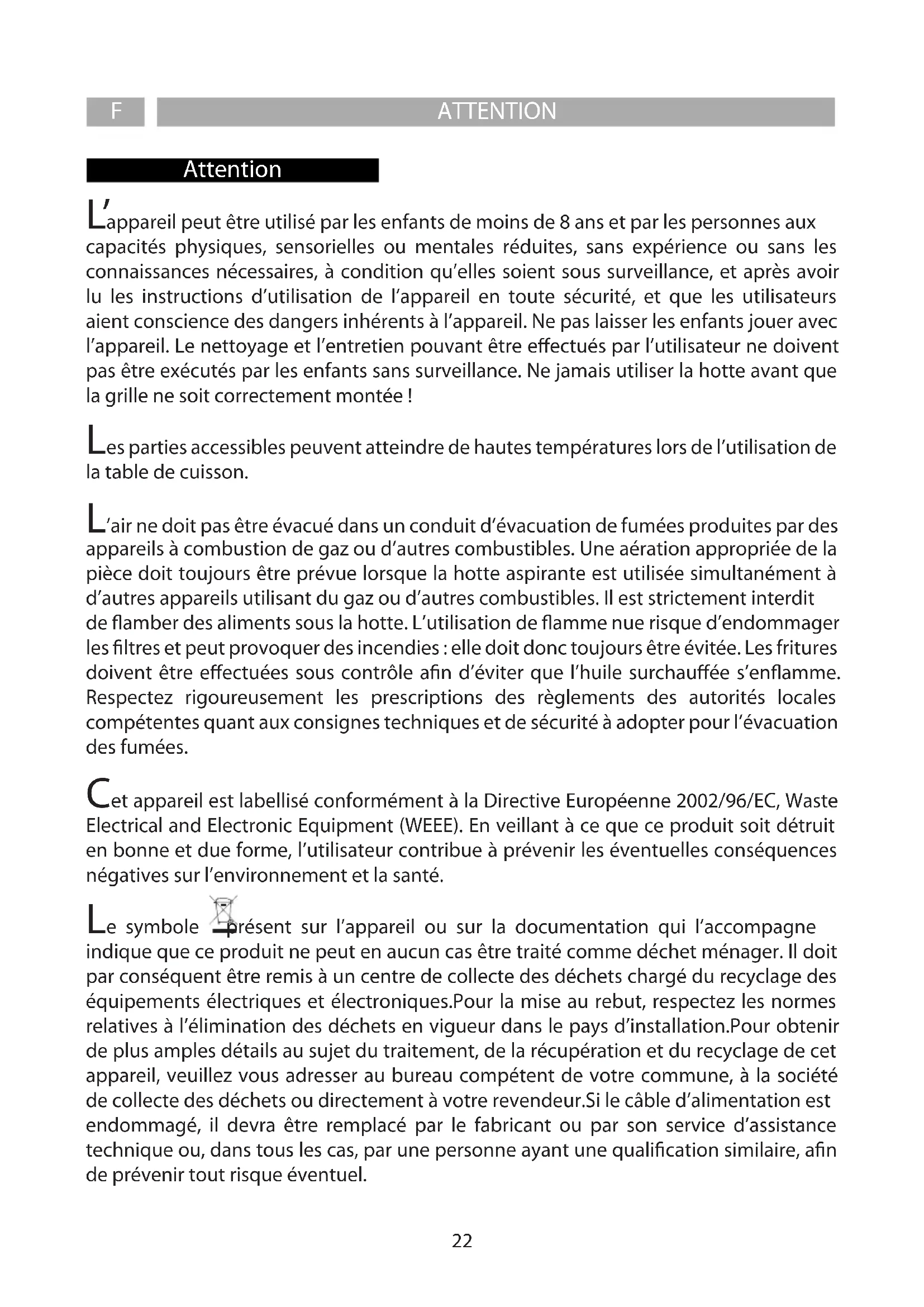

FR Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inhérents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectués par l'utilisateur ne doivent pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée !

Les parties accessibles peuvent atteindre de hautes températures lors de l'utilisation de la table de cuisson.

L'air ne doit pas être évacué dans un conduit d'évacuation de fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Une aération appropriée de la pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à d'autres appareils utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des aliments sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures doivent être effectuées sous contrôle afin d'éviter que l'huile surchauffée s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.

Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les éventuelles conséquences négatives sur l'environnement et la santé.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Si le câble d'alimentation est endommagé, il devra être remplacé par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque éventuel.

Veuillez consulter les schémas des premières pages avec les références alphabétiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.

La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplâtre) et son encastrement dans un meuble sont déconseillés.

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée a une distance de 50 cm, de 65 cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous devez utiliser la hotte en version filtrante F en montant 1 filtre à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.

Assurez-vous qu'un point d'accès au réseau d'alimentation électrique est présent à proximité de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30 mA. La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un câble électrique d'une longueur de 1250 mm avec ou sans fiche : si la fiche est présente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absente (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.

Veuillez mettre en route la hotte au minimum sur la 1ère vitesse, lorsque le plan de cuisson fonctionne.

Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf. : CEI 61591

On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.

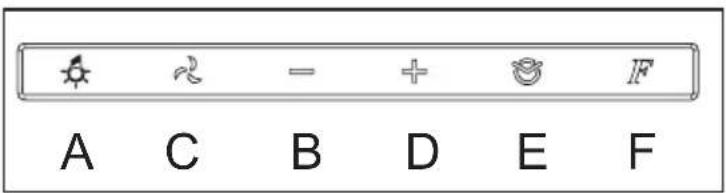

TSL

Avec l'appareil éteint, la pression de l'une des touches active la commande en mode veille qui, par rétro-éclairage des symboles en blanc, permet à l'utilisateur de voir et de sélectionner la fonction souhaitée. Une nouvelle pression de l'une des touches active la fonction correspondante en éclairant son symbole. Après avoir éteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'éteint automatiquement.

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou éteint les lumières de la hotte.

C: Touche moteur ON/OFF (4 vitesses) : le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D“ et „B“ permet de modifier la vitesse (puissance) d'aspiration.

B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.

D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.

E: Touche minuterie : au contact de cette touche, quelle que soit la vitesse d'aspiration sélectionnée, la fonction minuterie s'active. Au premier contact, la durée de la minuterie est de 5 minutes, au deuxième contact de 10 minutes et au troisième contact de 20 minutes. Lors de cette phase, la touche E clignote. Pour réinitialiser la minuterie, presser la touche moteur C

F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse () et de remplacement du filtre à charbon (2) est réinitialisée.

(1) Après 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessité de nettoyer les filtres anti-graisse

(2) Après 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplacer les filtres à charbon actif.

Pour garantir un bon fonctionnement, il est recommandé de nettoyer régulièrement la commande afin d'éviter l'accumulation de condensation.

Remarque : 4 heures après la dernière pression sur un bouton, la hotte s'éteint automatiquement.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

Mode Auto

Le mode AUTO est activé exclusivement à partir du Plan à Induction Couplée.

Le plan à induction couplée peut contrôler la puissance d'aspiration de la hotte. La manière dont cette puissance est contrôlée dépend du mode dont l'utilisateur règle le plan (reportez-vous au manuel du plan).

Lorsque le plan à induction est allumée, les lumières de la hotte sont allumées à intensité maximale. Lorsque le plan à induction est éteint, l'état des lumières n'est pas modifié.

Couplage multicontrôle

Démarrez à partir du plan de cuisson, la procédure de couplage (reportez-vous au manuel du plan de cuisson).

Appuyez simultanément sur les boutons B+D (les boutons A et F clignotent en alternance).

Appuyez sur le bouton A pour mémoriser le plan de cuisson (les projecteurs de la hotte clignotent trois fois en guise de confirmation).

Fermez à partir du plan de cuisson, la procédure de couplage (reportez-vous au manuel du plan de cuisson).

Découplage multicontrôle

La procédure permet de supprimer à partir de la mémoire de la hotte le plan de cuisson précédemment enregistré.

Appuyez simultanément sur les boutons B+D (les boutons A et F clignotent en alternance).

Appuyez sur le bouton F pour supprimer le plan de cuisson mémorisé (les projecteurs de la hotte clignotent trois fois en guise de confirmation.)

Entitledien

Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Nettoyage

La hotte doit être nettoyée fréquemment tant à l'intérieur (à l'exception de la zone derrière le filtre à graisse) qu'à l'extérieur. Pour le nettoyage, utilisez un chiffon avec des détergents liquides neutres. Évitez d'utiliser des produits à base d'abrasifs.

Attention

Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.

Filtre antigraisse

doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon (seulement pour les versions filtrantes)

Le filtre à charbons actifs F n'est ni lavable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.

Réduction de l'impact environnemental:

Pour contenir les consommations de l'électroménager, il est conseiller de toujours utiliser la vitesse d'aspiration la plus basse parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feux et de toujours éteindre les lumières si le consommateur s'éloigne de la zone de cuisson.

Changement de l'ampoule

LAMPES À LED

En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.
