5DB96460 - Kjøkkenvifte BLAUPUNKT - Gratis bruksanvisning og manual

Produkttype	Avtrekks- eller filterhette
Modell	5DB96460
Merke	Blaupunkt
Strømforsyning	220-240 V, jordfeilbryter 30 mA
Strømkabellengde	1250 mm
Antall motorhastigheter	4
Timer	Ja: 5, 10 eller 20 minutter
Belysning	LED (skiftes av service)
Kontrolltype	Berøringsbetjening, med automatisk hvilemodus etter 30 s
Fettfilter	Metall, oppvaskmaskinsikkert (1 gang/måned)
Kullfilter	Aktivt, kan ikke vaskes, skiftes hver 6. måned (filterversjon)
Filtermetningsindikator	Ja: blinker etter 40 timer (fett) eller fast lys etter 120 timer (kull)
Automatisk avstenging	4 timer etter siste betjening
Automatisk modus	Tilkobling til induksjonstopp (flerkontroll)
Minste installasjonsavstand	50 cm (elektrisk) / 65 cm (gass eller blandet)
Avtrekk	Øvre luftuttak for utvendig avtrekk eller resirkulering (kullfilter)
Bevegelige paneler	Åpne for maksimal ytelse
Temperatur på tilgjengelige deler	Kan bli varme under bruk
Maksimal luftstrøm	> 650 m³/t (siste hastighet tidsbegrenset til 7 min)
Antall sider i bruksanvisningen	72 sider

Ofte stilte spørsmål - 5DB96460 BLAUPUNKT

Hva er minste installasjonsavstand mellom hetten og koketoppen ?

For en elektrisk koketopp er minste avstand 50 cm. For en blandet eller gasskoketopp er den 65 cm. Følg alltid produsentens anvisninger for komfyren hvis de angir større avstand.

Hvordan rengjøre fettfilteret?

Metallfettfilteret må rengjøres en gang per måned med et mildt vaskemiddel, for hånd eller i oppvaskmaskin på lav temperatur og kort program. Vask i oppvaskmaskin kan misfarge filteret uten å påvirke ytelsen.

Når må kullfilteret skiftes?

Aktivt kullfilter kan ikke vaskes eller resirkuleres. Det må skiftes hver 6. måned ved normal bruk, eller når indikator F lyser konstant (etter 120 timer drift).

Hvordan bruke timeren på hetten?

Trykk på E-knappen for å aktivere timeren. Første trykk setter 5 minutter, andre trykk 10 minutter, tredje trykk 20 minutter. E-knappen blinker under nedtelling. For å avbryte, trykk på motor C.

Hva gjør jeg hvis indikator F blinker?

Hvis F-indikatoren blinker, betyr det at fettfiltrene må rengjøres (etter 40 timer drift). Rengjør filtrene og trykk på F-knappen for å tilbakestille varselet.

Hvordan koble hetten til en induksjonstopp?

For tilkobling, start prosedyren fra koketoppen. På hetten, trykk samtidig på B og D (tast A og F blinker). Trykk på A for å lagre. Bekreftes med tre blink fra lysene. For å frakoble, trykk på F i stedet for A.

Hvordan skifte LED-belysning?

Belysningen består av LED som ikke kan skiftes av brukeren. Ved feil, kontakt teknisk kundeservice for komplett utskifting av enheten.

Er det mulig å installere hetten på en gipsvegg?

Nei, feste på en vegg som ikke tåler vekten (f.eks. gips) er ikke anbefalt. Hetten må festes på en solid vegg.

Hvorfor slår hetten seg av av seg selv?

Hetten har en automatisk avstenging: 4 timer etter siste knappetrykk slår den seg av. I tillegg er siste hastighet (> 650 m³/t) tidsbegrenset til 7 minutter før den går tilbake til forrige hastighet.

Hvilke sikkerhetstiltak bør tas ved bruk av hetten?

Aldri flambere under hetten, overvåk frityrsteking for å unngå oljebrann, sørg alltid for ventilasjon hvis hetten brukes sammen med forbrenningsapparater, og ikke bruk hetten uten montert rist. Tilgjengelige deler kan bli varme.

BRUKSANVISNING 5DB96460 BLAUPUNKT

NO Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker

For at nulstille timeren, tryk på motortasten "C"

Reduceret miljøpåvirkning:

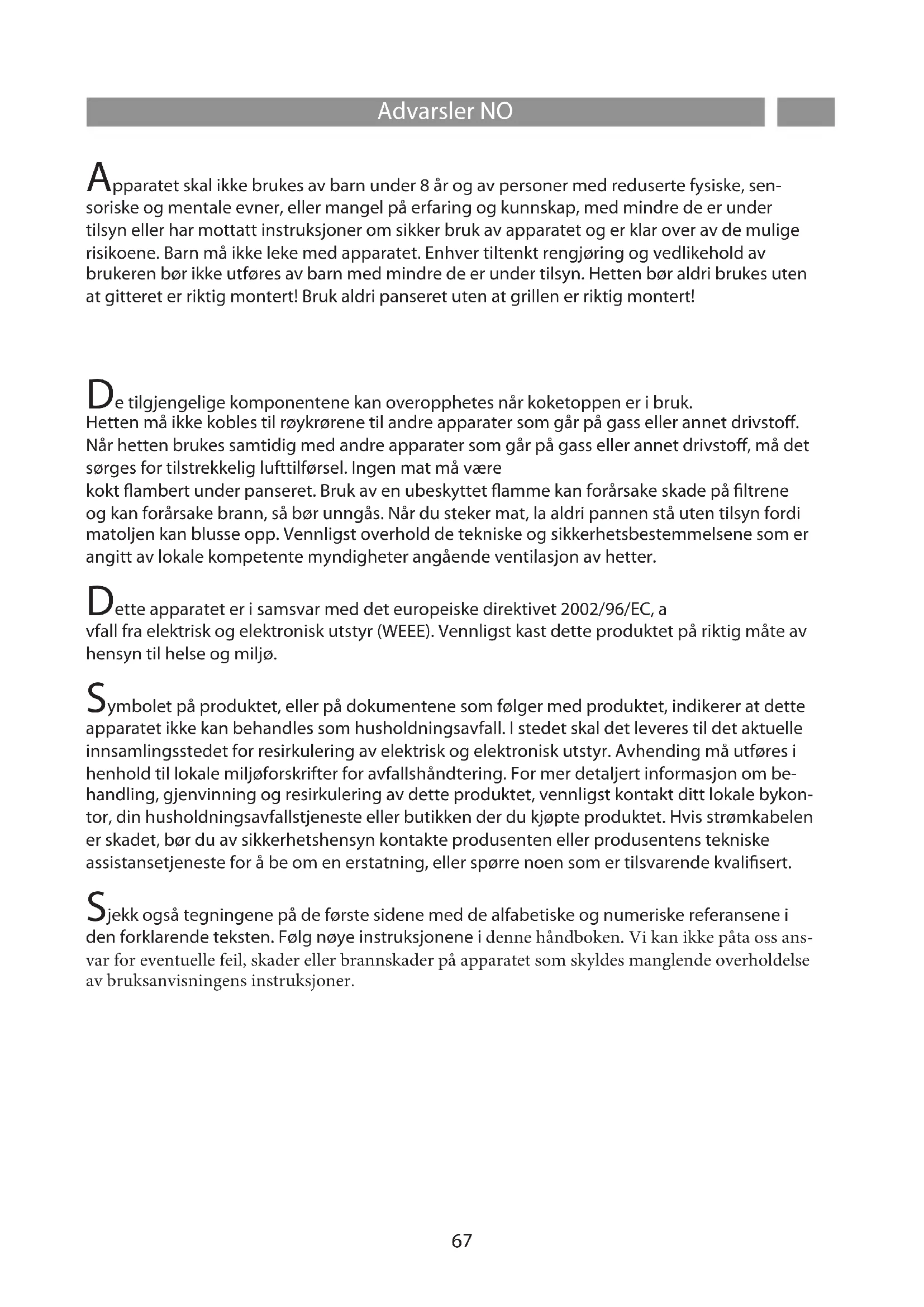

Apparatet skal ikke brukes av barn under 8 år og av personer med reduserte fysiske, sensoriske og mentale evner, eller mangel på erfaring og kunnskap, med mindre de er under tilsyn eller har mottatt instruksjoner om sikker bruk av apparatet og er klar over av de mulige risikoene. Barn må ikke leke med apparatet. Enhver tiltenkt rengjøring og vedlikehold av brukeren bør ikke utføres av barn med mindre de er under tilsyn. Hetten bør aldri brukes uten at gitteret er riktig montert! Bruk aldri panseret uten at grillen er riktig montert!

De tilgjengelige komponentene kan overopphetes når koketoppen er i bruk.

Hetten må ikke kobles til røykrørene til andre apparater som går på gass eller annet drivstoff. Når hetten brukes samtidig med andre apparater som går på gass eller annet drivstoff, må det sørges for tilstrekkelig lufttilførsel. Ingen mat må være

kokt flambert under panseret. Bruk av en ubeskyttet flamme kan forårsake skade på filtrene og kan forårsake brann, så bør unngås. Når du steker mat, la aldri pannen stå uten tilsyn fordi matoljen kan blusse opp. Vennligst overhold de tekniske og sikkerhetsbestemmelsene som er angitt av lokale kompetente myndigheter angående ventilasjon av hetter.

Dette apparatet er i samsvar med det europeiske direktivet 2002/96/EC, a

vfall fra elektrisk og elektronisk utstyr (WEEE). Vennligst kast dette produktet på riktig måte av hensyn til helse og miljø.

Symbolet på produktet, eller på dokumentene som følger med produktet, indikerer at dette apparatet ikke kan behandles som husholdningsavfall. I stedet skal det leveres til det aktuelle innsamlingsstedet for resirkulering av elektrisk og elektronisk utstyr. Avhending må utføres i henhold til lokale miljøforskrifter for avfallshåndtering. For mer detaljert informasjon om behandling, gjenvinning og resirkulering av dette produktet, vennligst kontakt ditt lokale bykontor, din husholdningsavfallstjeneste eller butikken der du kjøpte produktet. Hvis strømkabelen er skadet, bør du av sikkerhetshensyn kontakte produsenten eller produsentens tekniske assistansetjeneste for å be om en erstatning, eller spørre noen som er tilsvarende kvalifisert.

Sjekk også tegningene på de første sidene med de alfabetiske og numeriske referansene i den forklarende teksten. Følg nøye instruksjonene i denne håndboken. Vi kan ikke påta oss ansvar for eventuelle feil, skader eller brannskader på apparatet som skyldes manglende overholdelse av bruksanvisningens instruksjoner.

Du bør feste hetten til en vegg med tilstrekkelig vektbærende kapasitet, så ikke til en laget av gipsplater.

Kjøkkenhetten må plasseres i en avstand på minimum 50 cm fra kokeplanet for elektriske komfyrer og 65 cm for gass- eller blandet komfyrer. Hvis monteringsanvisningen for gasskomfyren angir en større avstand, må dette tas i betraktning.

Ikke fliser, fuges eller silikoner dette apparatet til veggen. Kun overflatemontering. Ikke fest skorsteinskanalen til møbler eller fly over hyller med mindre skorsteinskanalen lett kan fjernes, i tilfelle vedlikehold noen gang er nødvendig.

Sørg for at det er en stikkontakt i nærheten av panseret og at systemet har en differensial på 30 mA. Nettspenningen må være den samme som på etiketten inne i panseret. De hetten har en 1250 mm strømkabel med eller uten støpsel: hvis den har støpsel, koble hetten til en tilgjengelig godkjent stikkontakt; eller hvis den ikke gjør det (tilkobling direkte til strømnettet), monter en godkjent bipolar bryter med en minimum kontaktåpning på ikke mindre enn 3 mm (tilgjengelig). Denne installasjonen og den elektriske tilkoblingen må utføres av en kvalifisert tekniker.

Hvis koketoppen er i bruk, må kjøkkenhetten alltid fungere. Produktytelsestest utført i henhold til standard (EU) nr. 65/2014-Ref: IEC 61591 Maksimal ytelse oppnås ved å plassere de mobile panelene, hvis noen, i åpen posisjon.

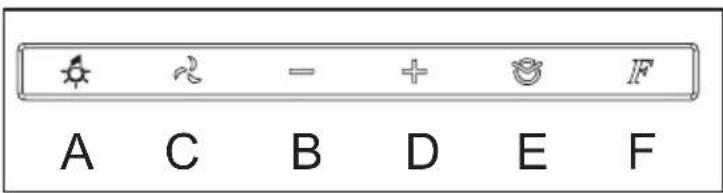

TSC

Når panseret er slått av, vil et trykk på en hvilken som helst tast aktivere kontrollpanelet i standby-modus. Symbolene er bakgrunnsbelyst av et hvitt lys, slik at du kan se og velge ønsket funksjon.

Ved å trykke på en av tastene igjen starter den tilsvarende funksjonen, og symbolet vil lyse. Etter at alle funksjoner er slått av, vil kontrollpanelet forbli i standby-modus i ca. 30 sekunder og slå seg deretter av automatisk.

A: Lys PÅ/AV-tast: trykk på denne berøringssensoren for å slå på eller av lysene på panseret.

C: Motor PÅ/AV-tast (4 hastigheter): Trykk på denne berøringssensoren for å slå på ventilatoren på ventilatoren med samme hastighet som sist den ble slått av. Bruk "D" og "B" tastene for å variere hastigheten (kraften) på utvinningen.

B: Reduser avtrekkshastighet (strøm)-tast: trykk på denne berøringssensoren for å redusere avtrekksha- stigheten til hetten.

D: ∅k avtrekkshastighet (strøm)-tast: trykk på denne berøringssensoren for å øke avtrekkshastigheten til panseret.

E: Timer-tast: når denne berøringssensoren trykkes, uavhengig av valgt uttrekkshastighet, vil timer-funksjonen aktiveres. Trykk én gang for å stille inn tidtakeren til 5 minutter, trykk en gang til i 10 minutter og en tredje gang i 20 minutter. I denne fasen vil "E"-symbolet blinke.

For å tilbakestille tidtakeren, trykk på motortasten, "C"

F: Tilbakestill filtre-tasten: trykk på denne berøringssensoren for å tilbakestille signalet som advarer om at metallfettfilteret (1) er mettet og kullfilteret (2) bør skiftes ut. (1) Etter 40 timers bruk av hetten vil "F"-symbolet blinke for å indikere nødvendigheten av å rengjøre metallfettfiltrene.

(2) Etter 120 timers bruk av hetten, vil "F"-symbolet lyse opp for å indikere nødvendigheten av å skifte ut de aktive kullfiltrene.

For å sikre riktig funksjon anbefales det å rengjøre kontrollen regelmessig for å unngå opphopning av kondens.

Merknader: 4 timer etter siste tastetrykk vil viften automatisk slå seg av.

Alle hetter med kapasitet over 650 m3 / t har siste tidsbestemte hastighet; Den varer i 7 minutter, hvoretter den automatisk går tilbake til siste ikke-tidsbestemte hastighet.

Auto Mode

AUTO-modus aktiveres utelukkende fra den sammenkoblede induksjonstoppen.

Den sammenkoblede induksjonstoppen kan kontrollere sugekraften til hetten. Måten denne effekten styres på avhenger av måten brukeren stiller på koketoppen (se kokeplatens manual).

Når induksjonstoppen er slått på, slås hettelyset på med maksimal intensitet. Når induksjonstoppen er av, endres ikke statusen til lyset.

Multicontrol pairing

Start sammenkoblingsprosedyren på koketoppen (se kokeplatens håndbok).

Trykk på 4 + 2-tastene samtidig (LED blinker vekselvis).

Trykk på tast 1 for å huske koketoppen (hettens spotlights blinker tre ganger som bekreftelse).

Lukk sammenkoblingsprosedyren på koketoppen (se kokeplatens manual).

Prosedyren brukes til å slette forrige platetopp fra hettens minne.

Trykk på 4 + 2-tastene samtidig (LED blinker vekselvis).

Trykk på 3-tasten for å slette den lagrede koketoppen (hettens spotlights blinker tre ganger som bekreftelse).

Rengjøring

Hetten må rengjøres regelmessig, både innvendig (unntatt området bak fettfilteret) og utvendig. Bruk en klut fuktet med denaturert alkohol eller nøytrale rengjøringsmidler til rengjøring. Unngå å bruke produkter som inneholder slipemidler.

Vær forsiktig

Manglende overholdelse av reglene for rengjøring av hetten og utskifting av filtrene vil resultere i brannfare. Det anbefales derfor at instruksjonene som er gitt følges.

Fettfilter

bør rengjøres en gang i måneden med milde vaskemidler, enten for hånd eller i oppvaskmaskin ved lave temperaturer og med kort syklus. Metallfettfilteret kan bli matt mens du vasker i oppvaskmaskinen, men dette vil ikke påvirke filtreringsegenskapene negativt.

Karbonfilter (kun for filtreringsversjonen)

Kullfilteret fanger opp lukt fra matlaging.

Skifte pærer

Pass på! Sørg for at pærene er avkjølt før du tar på dem.

Pass på! Sørg for at pærene er avkjølt før du tar på dem.

Et fingertrykk på skrifttrykket åpner lampen Den defekte lampen skiftes.

Hvis LED-lysgruppen er defekt, ta kontakt med teknisk assistanse for å erstatte hele gruppen.

Redusert miljøpåvirkning:

For å redusere forbruket av det elektriske husholdningsapparatet, anbefales det alltid å bruke en lavere avtrekkshastighet blant de som er egnet for den aktuelle typen matlaging, og ikke la apparatet være i drift i mer enn 15 minutter etter at koketoppene er slått av, og alltid for å slå av lyset når du er borte fra kokeområdet.
