5DB96460 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Umluft- oder Ablufthaube
Modell	5DB96460
Marke	Blaupunkt
Stromversorgung	220-240 V, Fehlerstromschutzschalter 30 mA
Länge des Netzkabels	1250 mm
Anzahl Motorstufen	4
Timer	Ja: 5, 10 oder 20 Minuten
Beleuchtung	LED (Austausch durch Kundendienst)
Bedienungsart	Touch, mit automatischer Abschaltung nach 30 s
Fettfilter	Metall, spülmaschinengeeignet (1x/Monat)
Kohlefilter	Aktiv, nicht waschbar, Austausch alle 6 Monate (Umluftbetrieb)
Filtersättigungsanzeige	Ja: blinkt nach 40 h (Fett) oder leuchtet dauerhaft nach 120 h (Kohle)
Automatische Abschaltung	4 Stunden nach letztem Befehl
Auto-Modus	Kopplung mit Induktionskochfeld (Multicontrol)
Mindestabstand zur Installation	50 cm (elektrisch) / 65 cm (Gas oder gemischt)
Abluft	Obere Luftauslassöffnung für Außenablauf oder Umluft (Kohlefilter)
Bewegliche Paneele	Öffnen für maximale Leistung
Temperatur zugänglicher Teile	Können bei Betrieb heiß werden
Maximaler Luftdurchsatz	> 650 m³/h (letzte Stufe zeitgesteuert 7 min)
Seitenanzahl der Bedienungsanleitung	72 Seiten

Häufig gestellte Fragen - 5DB96460 BLAUPUNKT

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Bei einem Elektrokochfeld beträgt der Mindestabstand 50 cm. Bei einem Gas- oder Mischkochfeld beträgt er 65 cm. Beachten Sie stets die Anweisungen des Herstellers des Kochfelds, falls diese einen größeren Abstand vorschreiben.

Wie reinigt man den Fettfilter?

Der metallische Fettfilter sollte einmal im Monat mit einem nicht aggressiven Reinigungsmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Zyklus gereinigt werden. Das Spülen in der Spülmaschine kann den Filter verfärben, ohne seine Leistung zu beeinträchtigen.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch recyclebar. Er muss bei normalem Gebrauch alle 6 Monate ausgetauscht werden, oder wenn die Anzeige F dauerhaft leuchtet (nach 120 Betriebsstunden).

Wie verwendet man den Timer der Dunstabzugshaube?

Drücken Sie die Taste E, um den Timer zu aktivieren. Der erste Druck stellt 5 Minuten ein, der zweite 10 Minuten, der dritte 20 Minuten. Die Taste E blinkt während des Countdowns. Zum Abbrechen drücken Sie die Motortaste C.

Was tun, wenn die Anzeige F blinkt?

Wenn die Anzeige F blinkt, müssen die Fettfilter gereinigt werden (nach 40 Betriebsstunden). Reinigen Sie die Filter und drücken Sie dann die Taste F, um den Alarm zurückzusetzen.

Wie koppelt man die Dunstabzugshaube mit einem Induktionskochfeld?

Starten Sie den Kopplungsvorgang vom Kochfeld aus. Drücken Sie an der Haube gleichzeitig die Tasten B und D (die Tasten A und F blinken). Drücken Sie A zum Speichern. Bestätigung durch dreimaliges Blinken der Leuchten. Zum Entkoppeln drücken Sie stattdessen F.

Wie wechselt man die LED-Beleuchtung?

Die Beleuchtung besteht aus LEDs, die nicht vom Benutzer ausgetauscht werden können. Bei einer Fehlfunktion wenden Sie sich an den technischen Kundendienst für den kompletten Austausch der Einheit.

Kann die Dunstabzugshaube an einer Gipskartonwand montiert werden?

Nein, die Montage an einer Wand, die das Gewicht nicht tragen kann (z. B. Gipskarton), wird nicht empfohlen. Die Haube muss an einer festen Wand montiert werden.

Warum schaltet sich die Dunstabzugshaube von alleine aus?

Die Dunstabzugshaube verfügt über eine automatische Abschaltung: 4 Stunden nach dem letzten Tastendruck schaltet sie sich aus. Zudem ist die letzte Stufe (> 650 m³/h) auf 7 Minuten zeitgesteuert, bevor sie zur vorherigen Stufe zurückkehrt.

Welche Sicherheitsvorkehrungen sind bei der Nutzung der Dunstabzugshaube zu treffen?

Flambieren Sie niemals unter der Haube, überwachen Sie Frittieren, um Ölentzündungen zu vermeiden, lüften Sie den Raum, wenn die Haube mit Verbrennungsgeräten verwendet wird, und betreiben Sie die Haube nicht ohne montiertes Gitter. Zugängliche Teile können heiß werden.

BEDIENUNGSANLEITUNG 5DB96460 BLAUPUNKT

5DB96460

Enjoy it.

Dunstabzugshaube

Extractor hood

Hotte

Afzuigkap

Cappa aspirante

Fläkt

Campana extractora

Emhætte

Avtrekksvifte

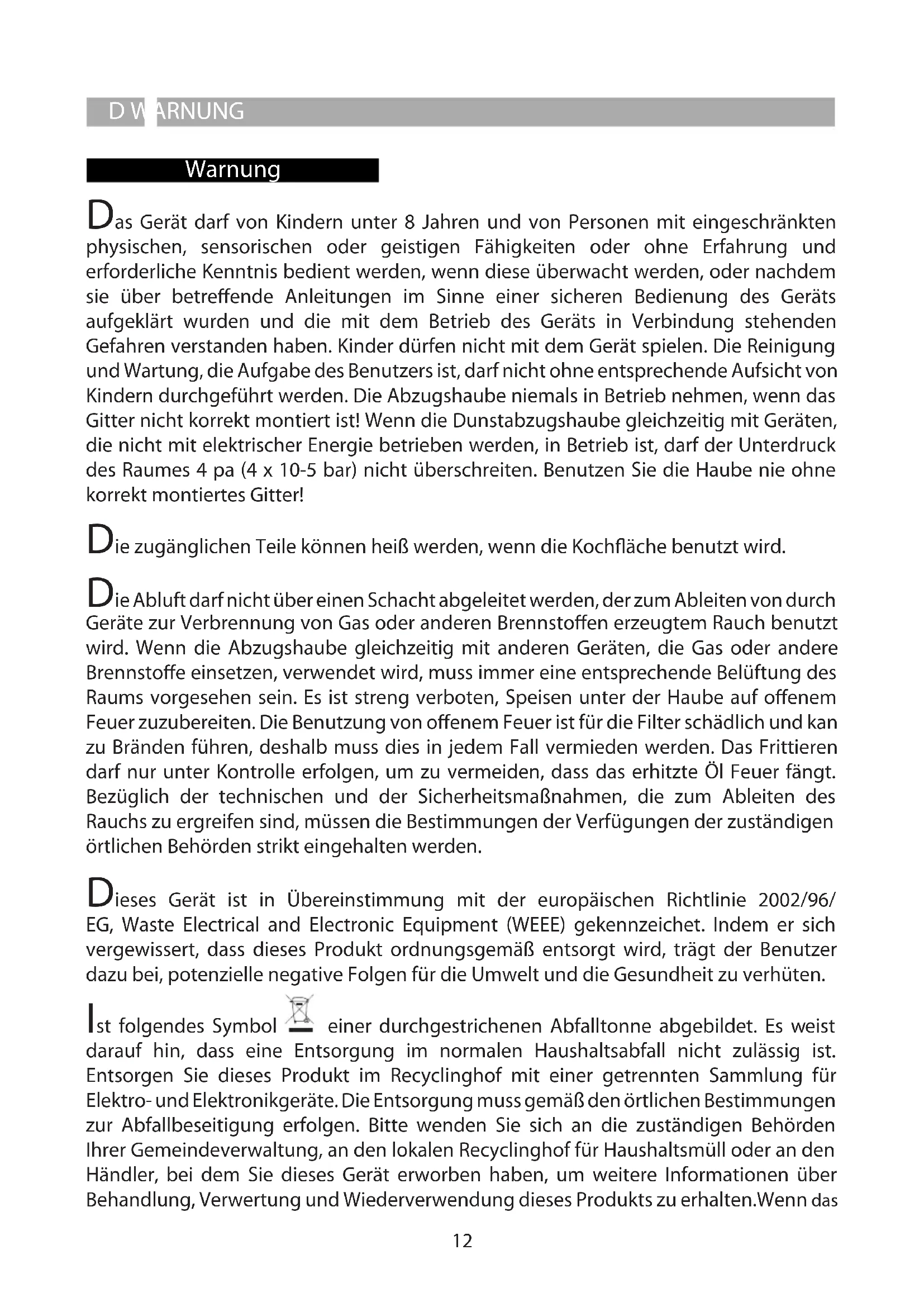

DE Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem sie über betreffende Anleitungen im Sinne einer sicheren Bedienung des Geräts aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne korrekt montiertes Gitter!

Die zugänglichen Teile können heiß werden, wenn die Kochfläche benutzt wird.

Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch Geräte zur Verbrennung von Gas oder anderen Brennstoffen erzeugtem Rauch benutzt wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere Brennstoffe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf offenem Feuer zuzubereiten. Die Benutzung von offenem Feuer ist für die Filter schädlich und kan zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt. Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen örtlichen Behörden strikt eingehalten werden.

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem er sich vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.

Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn das

Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-

Center oder von einer anderen Person mit ähnlicher Qualifikation ausgetauscht werden, um Gefahrensituationen zu vermeiden.

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.

Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.

Die Küchenhaube muss in einem Abstand von mindestens 50 cm über einem Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Küchenhaubenmodelle, sind mit einer oberen Luftaustrittsöffnung B ausgestattet, um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden. Dazu ist es notwendig, 1 Aktivkohlefilter F zu montieren; so wird die angesaugte Luft ueber die Gitter G wieder in den Raum zurueckgefuehrt.

Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose befindet und dass die Anlage mit einem Differential von 30 mA versehen ist. Die Netzspannung muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker: Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift von einem spezialisierten Techniker ausgeführt werden.

Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der ersten Geschwindigkeitsstufe eingeschaltet sein.

Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-Verordnung Nr. 65/2014 – Ref.: IEC 61591

Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verkleidungsplatten geöffnet sind.

TSL

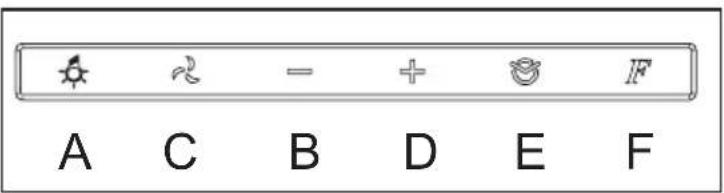

Bei ausgeschaltetem Gerät wird durch Berühren irgendeiner Taste die Steuerung im Standby aktiviert. Die Hintergrundbeleuchtung beleuchtet die Symbole mit einem weißen Licht und der Benutzer kann dann die gewünschte Funktion sehen und auswählen. Drückt man darauf eine der Tasten, wird die entsprechende Funktion aktiviert und deren Symbol beleuchtet. Nach dem Ausschalten aller Funktionen bleibt die Steuerung etwa 30 Sekunden auf Standby und schaltet sich dann automatisch ab.

A: Taste Licht AN/AUS: bei Berührung der Taste schalten sich die Lichter der Dunstabzughaube an bzw. aus.

C: Taste Motor AN/AUS (4 Geschwindigkeiten): bei Berührung der Taste startet die Dunstabzughaube mit der gleichen Geschwindigkeit, die sie beim Ausschalten hatte. Betätigt man dann die Tasten „D“ und „B“, kann man die Ansauggeschwindigkeit (Leistung) variieren.

B: Taste zum Verringern der Absauggeschwindigkeit (Leistung): durch Betätigen dieser Taste wird die Absaugeschwindigkeit der Dunstabzughaube verringert.

D: Taste zum Erhöhen der Absauggeschwindigkeit (Leistung): durch Betätigen dieser Taste wird die Absaugeschwindigkeit der Dunstabzughaube erhöht.

E:Taste Timer: bei Berühren der Taste wird unabhängig von der gewählten Absauggeschwindigkeit die Timer-Funktion aktiviert. Bei der ersten Berührung wird der Timer auf 5 Minuten eingestellt, bei der zweiten Berührung auf 10 Minuten und bei der dritten Berührung auf 20 Minuten. In dieser Phase blinkt die Taste E. Zum Rücksetzen des Timers betätigt man die Taste Motor C.

F: Taste zum Rücksetzen der Filter: bei Berühren der Taste werden die Meldungen Sättigung des Fettfilters aus Metall (1) und die für Austausch des Kohlefilters (2) rückgesetzt.

(1) Nach 40 Stunden Betrieb der Dunstabzughaube blinkt das Symbol F und zeigt an, dass die Fettfilter aus Metall gereinigt werden müssen.

(2) Nach 120 Stunden Betrieb der Dunstabzughaube leuchtet das Symbol F auf und zeigt an, dass die Aktivkohlefilter ausgetauscht werden müssen.

Für einen einwandfreien Betrieb wird empfohlen, die Steuerung regelmäßig zu reinigen, um Kondenswasseransammlungen zu vermeiden.

Bei allen Hauben mit einer Leistungsfähigkeit von über 650 m³/h ist die letzte Stufe zeitgesteuert; sie läuft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht zeitgesteuerte Stufe zurück.

Automatischer Modus

Der AUTOMATISCHE Modus wird nur vom gekoppelten Induktionskochfeld aktiviert. Das gekoppelte Induktionskochfeld kann die Saugkraft der Dunstabzugshaube steuern. Der Modus, in welchem diese Leistung gesteuert wird, hängt davon ab, wie der Benutzer das Induktionskochfeld einstellt (siehe Handbuch des Induktionskochfelds). Wenn das Induktionskochfeld eingeschaltet ist, werden die Haubenlichter mit maximaler Intensität eingeschaltet. Wenn das Induktionskochfeld ausgeschaltet ist, wird der Status der Lichter nicht geändert.

Multicontrol-Kopplung

Starten Sie den Kopplungsvorgang am Kochfeld (siehe Handbuch des Kochfelds). Drücken Sie gleichzeitig die Tasten B+D (die Tasten A und F blinken abwechselnd).

Drücken Sie die Taste A, um das Kochfeld zu speichern (die Lichter der Abzugshaube blinken zur Bestätigung dreimal).

Beenden Sie den Kopplungsvorgang am Kochfeld (siehe Handbuch des Kochfelds).

Multicontrol-Entkopplung

Das Verfahren wird verwendet, um das zuvor gespeicherte Kochfeld aus dem Speicher der Abzugshaube zu löschen.

Drücken Sie gleichzeitig die Tasten B+D (die Tasten A und F blinken abwechselnd).

Drücken Sie die Taste F, um das gespeicherte Kochfeld zu löschen (die Lichter der Abzugshaube blinken zur Bestätigung dreimal).

Wältlog

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.

Reinigung

Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettfilter) als auch außen häufig gereinigt werden. Benutzen Sie zum Reinigen ein mit einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von Produkten, die Scheuermittel enthalten.

Zur beachtung

Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das Auswechseln und die Reinigung der Filter betreffen, können Brandgefahr verursachen. Wir empfehlen daher die folgenden Anweisungen zu beachten.

Metall-Fettfilter

muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen werden. Bei Hauben mit Filtersättigungsanzeigen, beachten Sie

bitte die Signal-Leuchte, die zum reinigen des Metall Fettfilters auffordert! Bei schräg gestellten Filtern (kopffreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt werden. Der Metall-Fettfilter kann bei der Reinigung in der Spülmaschine eine Farbveränderung bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz-Metall-Fettfiltern nur Original-Metall-Fettfilter einsetzen, ansonsten erlischt die Garantieleistung.

Aktivkohlefilter (nur bei Umluftversion)

Der Aktivkohlefilter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar. Der Aktivkohlefilter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum Wechsel des Aktivkohlefilters auffordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Aktivkohlefiltern nur Original-Aktivkohlefilter einsetzen, ansonsten erlischt die Garantieleistung.

Ersetzten der Lämpchen

LED-LAMPEN

Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst kontaktiert werden, der die gesamte Gruppe austauscht.
