Produkttyp	Frånluftshuv eller kolfilterhuv
Modell	5DB96460
Märke	Blaupunkt
Matning	220-240 V, jordfelsbrytare 30 mA
Kabellängd	1250 mm
Motorhastigheter	4
Timer	Ja: 5, 10 eller 20 minuter
Belysning	LED (byte av service)
Kontrolltyp	Pekplatta, med automatisk viloläge efter 30 s
Fettfilter	Metall, diskmaskinssäker (1 gång/månad)
Kolfilter	Aktivt, ej tvättbart, byte var 6:e månad (kolfilterversion)
Filtermättnadsindikator	Ja: blinkar efter 40 h (fett) eller fast ljus efter 120 h (kol)
Automatisk avstängning	4 timmar efter senaste kommando
Auto-läge	Koppling med induktionshäll (flerstyrs)
Minsta installationsavstånd	50 cm (elektrisk) / 65 cm (gas eller blandad)
Utsläpp	Övre luftutlopp för utomhusutsläpp eller recirkulation (kolfilter)
Rörliga paneler	Öppna för maximal prestanda
Temperatur på åtkomliga delar	Kan bli varma vid användning
Maximalt luftflöde	> 650 m³/h (sista hastigheten tidsinställd på 7 min)
Antal sidor i manualen	72 sidor

Vanliga frågor - 5DB96460 BLAUPUNKT

Vad är minsta installationsavstånd mellan huven och hällen?

För en elektrisk häll är minsta avståndet 50 cm. För en blandad eller gashäll är det 65 cm. Följ alltid tillverkarens anvisningar om de anger ett större avstånd.

Hur rengör man fettfiltret?

Det metalliska fettfiltret ska rengöras en gång i månaden med ett milt rengöringsmedel, för hand eller i diskmaskin på låg temperatur och kort program. Diskmaskinstvätt kan bleka filtret men påverkar inte prestandan.

När ska kolfiltret bytas?

Aktivt kolfilter är varken tvättbart eller återvinningsbart. Det måste bytas var 6:e månad vid normal användning, eller när indikatorn F lyser konstant (efter 120 timmar drift).

Hur använder man timern på huven?

Tryck på knappen E för att aktivera timern. Första trycket ställer in 5 minuter, andra 10 minuter, tredje 20 minuter. Knappen E blinkar under nedräkning. Avbryt genom att trycka på motor knappen C.

Vad gör man om indikatorn F blinkar?

Om indikatorn F blinkar betyder det att fettfiltren måste rengöras (efter 40 timmar drift). Rengör filtren och tryck på knappen F för att återställa varningen.

Hur kopplar man huven till en induktionshäll?

För koppling, starta proceduren från hällen. Tryck samtidigt på knapparna B och D på huven (knapparna A och F blinkar). Tryck på A för att lagra. Bekräftas med tre blinkningar från lamporna. För att koppla bort, tryck på F istället för A.

Hur byter man LED-belysningen?

Belysningen består av LED som inte kan bytas av användaren. Vid fel, kontakta teknisk support för fullständig byte av enheten.

Är det möjligt att installera huven på en gipsvägg?

Nej, infästning på en vägg som inte kan bära vikten (t.ex. gips) är inte rekommenderat. Huven måste monteras på en solid vägg.

Varför stängs huven av av sig själv?

Huven har en automatisk avstängning: 4 timmar efter senaste knapptryckning stängs den av. Dessutom är den sista hastigheten (> 650 m³/h) tidsinställd på 7 minuter innan den återgår till föregående hastighet.

Vilka säkerhetsåtgärder ska man vidta vid användning av huven?

Flammera aldrig under huven, övervaka fritering för att undvika oljebrand, vädra alltid rummet om huven används med förbränningsapparater, och använd inte huven utan monterat galler. Åtkomliga delar kan bli varma.

BRUKSANVISNING 5DB96460 BLAUPUNKT

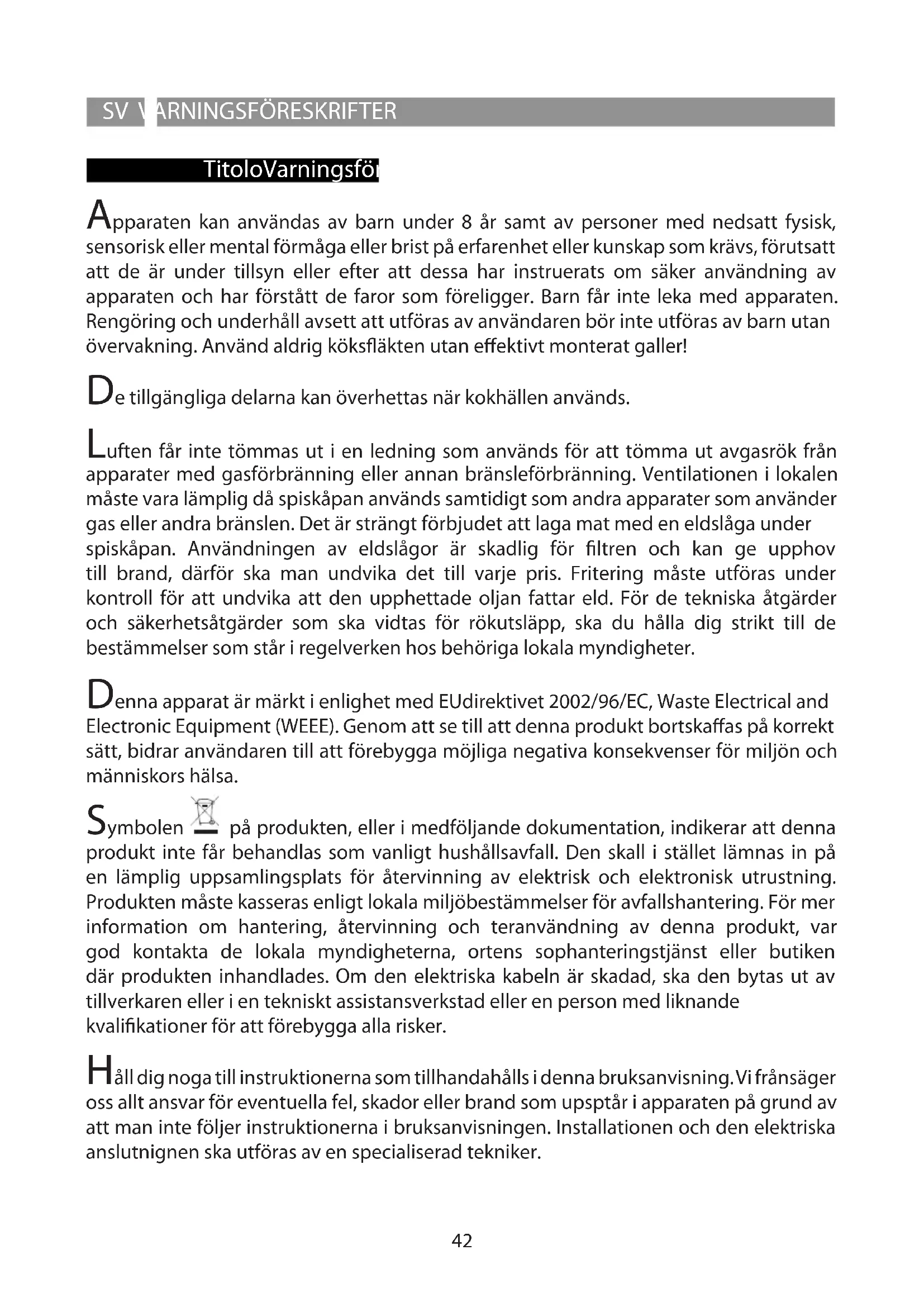

SV Använd alltid skyddshandskar vid installation och underhåll.

Apparaten kan användas av barn under 8 år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap som krävs, förutsatt att de är under tillsyn eller efter att dessa har instruerats om säker användning av apparaten och har förstått de faror som föreligger. Barn får inte leka med apparaten. Rengöring och underhåll avsett att utföras av användaren bör inte utföras av barn utan övervakning. Använd aldrig köksfläkten utan effektivt monterat galler!

De tillgängliga delarna kan överhettas när kokhällen används.

Luften får inte tömmas ut i en ledning som används för att tömma ut avgasrök från apparater med gasförbränning eller annan bränsleförbränning. Ventilationen i lokalen måste vara lämplig då spiskåpan används samtidigt som andra apparater som använder gas eller andra bränslen. Det är strängt förbjudet att laga mat med en eldslåga under spiskåpan. Användningen av eldslågor är skadlig för filtren och kan ge upphov till brand, därför ska man undvika det till varje pris. Fritering måste utföras under kontroll för att undvika att den upphettade oljan fattar eld. För de tekniska åtgärder och säkerhetsåtgärder som ska vidtas för rökutsläpp, ska du hålla dig strikt till de bestämmelser som står i regelverken hos behöriga lokala myndigheter.

Denna apparat är märkt i enlighet med EUdirektivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Genom att se till att denna produkt bortskaffas på korrekt sätt, bidrar användaren till att förebygga möjliga negativa konsekvenser för miljön och människors hälsa.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och teranvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. Om den elektriska kabeln är skadad, ska den bytas ut av tillverkaren eller i en tekniskt assistansverkstad eller en person med liknande kvalifikationer för att förebygga alla risker.

Håll dig noga till instruktionerna som tillhandahålls i denna bruksanvisning. Vi frånsäger oss allt ansvar för eventuella fel, skador eller brand som upsptår i apparaten på grund av att man inte följer instruktionerna i bruksanvisningen. Installationen och den elektriska anslutnignen ska utföras av en specialiserad tekniker.

Vi rekommenderar dig att inte fästa spiskåpan på en vägg som inte klarar av dess vikt, till exempel en vägg bestående av gipsskivor, och att inte bygga in den i en möbel.

Apparaten skall vara placerad på minst 50 centimeters avständ från spishäll med elektriska plattor och 60 centimeter från gasplattor eller kombinerade gas- och elspisar. Respektera det eventuella större avständ som gasspisens installationsinstruktioner anger.

Fläkten är utrustad med ett övre luftutsläpp B för ett utvändigt utsläpp av matos (Utblåsversion A- avledningsrör bifogas ej). I det fall det inte går att leda ut ångor och matos utomhus, kan fläkten användas som filterversion F genom att man monterar 1 aktivt kolfilter F, det filtrerade matoset och ångorna leds ut i lokalen igen genom det övre gallret G.

Se till att det i närheten av spiskåpan finns en åtkomstpunkt till elnätet och att anläggningen är utrustad med en differentialbrytare på 30 mA. Nätspänningen ska överensstämma med spänningen som anges på etiketten med börvärden som sitter inuti spiskåpan. Spiskåpan är utrustad med en elkabel som är 1250 mm lång, med eller utan kontakt. Om den inte är utrustad med en kontakt, ska du ansluta spiskåpan till ett uttag som överensstämmer med de gällande normerna på en tillgänglig plats. Om den inte är utrustad med en kontakt (direktanslutning till nätet), ska du installera en typgodkänd bipolär strömbrytare med ett avständ mellan kontakterna vid öppning på minst 3 mm (tillgänglig). Denna isntallation och den elektriska anslutningen måste utföras korrekt enligt gällande bestämmelser av en specialiserad tekniker.

Produktens prestandaterster utförda enligt standard (EU) Nr 65/2014 - Ref: IEC 61591 Den maximala prestandan uppnås genom att placera de rörliga panelerna i öppet läge, om sådana finns.

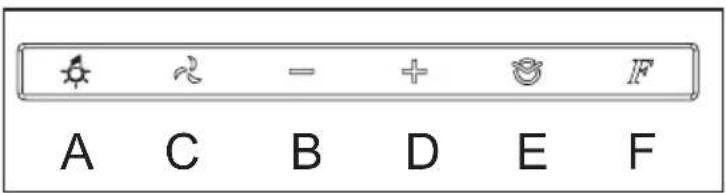

Från avstängt läge, kan du trycka på vilken knapp som helst för att aktivera kommandot i standbyläge. Symbolerna har en bakgrundsbelysning med vitt sken, vilket gör att användaren har möjlighet att se och välja önskad funktion.

Nästa gång du trycker på en av knapparna, aktiveras motsvarande funktion och symbolen tänds. Då alla funktioner har stängts av, förblir kommandot i standbyläge i cirka 30 sekunder och stängs sedan av automatiskt.

A: Lampans PÅ/AV-knapp: då du vidrör knappen, tänds eller slocknar kåpans lampor.

C: Motorns PÅ/AV-knapp (4 hastigheter): då du vidrör knappen, sätts kåpan igång med samma hastighet som innan den stängdes av. Om du sedan trycker på knappen „D“ och „B“ kan du variera sughastigheten (effekten).

B:Knapp för att minska sughastighet (effekt): då du vidrör knappen, minskar käpans sughastighet.

D:Knapp för att öka sughastigheten (effekt): då du vidrör knappen, ökar käpans sughastighet.

E:Timerknapp: då du vidrör knappen, aktiveras timerfunktionen, oavsett vilken sughastighet som har valts. Då du vidrör knappen första gången, ställs timern in på 5 minuter, då du vidrör knappen den andra gången, ställs 10 minuter in och vid den tredne gången ställs 20 minuter in. Under denna fas, blinkar E-knappen. Tryck på motorns C-knapp för att nollställa timern. F:Knapp för att nollställa filtren: då du vidrör denna knapp, nollställs varningen om att metallfiltret (1) mot fett är tillsatt och att kolfiltret (2) ska bytas ut.

(1) Efter 40 timmars användning av kåpan, blinkar symbolen F för att indikera behovet att rengöra metallfiltren mot fett.
(2) Efter 120 timmars användning av kåpan, tänds symbolen F för att indikera att du ska byta ut filtren med aktivt kol.

För att säkerställa korrekt funktion rekommenderas att rengöra styrningen regelbundet för att undvika kondensansamling.

I alla käpor med flöden över 650 m3/h är den sista hastigheten tiddstyrd; dess varaktighet är 7 minuter, efter vilka den återgår automatiskt till den senaste icke tidsstyrda hastigheten.

Auto-läge

Läge AUTO aktiveras uteslutande från den sammankopplade induktionshällen.

Den sammankopplade induktionshällen kan kontrollera spiskåpans aspirationseffekt.

Det sätt på vilket denna effekt kontrolleras beror på det läge, som användaren ställt in på hällen (här hänvisas till manualen över hällen).

När induktionshällen tänds, tänds spiskåpans ljus med högsta intensitet. När induktionshällen släcks, modifieras inte ljusens tillstånd.

Sammankoppling multicontrol

Starta sammankopplingssprocessen på spishällen (här hänvisas till manualen över spishällen).

Tryck samtidigt på knapparna B+D (knapparna A och F blinkar på alternerande sätt).

Tryck på knappen A för att memorera spishällen (som bekräftelse blinkar spiskåpans strålkastare tre gången).

Stäng sammankopplingsprocessen på spishällen (här hänvisas till manualen över spishällen).

Proceduren används för att eliminera den tidigare memorerade spishällen från spiskåpans minne.

Tryck samtidigt på knapparna B+D (knapparna A och F blinkar på alternerande sätt).

Tryck på knappen F för att eliminera den memorerade spishällen (som bekräftelse blinkar spiskåpans strålkastare tre gången).

Untolerbåll

Gör alltid fläkten strömlös innan någon typ av underhållsarbete inleds.

Rengöring

Spiskåpan ska rengöras ofta, både invändigt (utom området bakom fettfiltret) och utvändigt. För rengöringen ska du använda en trasa som fuktats med denaturerad sprit och eller flytande neutrala rengöringsmedel. Undvik att använda produkter som innehåller slipmedel.

Varning

Om fläktens rengöringsföreskrifter och filtrens bytes- och rengöringsföreskrifter inte respekteras kan detta medföra brandrisk. Vi rekommenderar därför att respektera ovan angivna instruktioner.

Fettfilter

Filtretskallrengörasengångimånadenmedettmiltrengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas och bli matt i färgen utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfilter (gäller endast filterversionen)

Det aktiva kolfiltret F kan inte rengöras eller återanvändas. Kolfiltret skall bytas ut var sjätte månad. Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Byte av lampor

Varning! Kontrollera att lamporna har svalnat innan ni vidrördem.

LED-LAMPOR

Om LED-belysningsgruppen inte fungerar, kontakta vår tekniska assistans för att få hela gruppen utbytt.

Minskad Miljöpåverkan:

För att reducera hushållsapparatens strömförbrukning, rekommenderar vi att alltid tillämpa den lägsta fläkthastigheten, bland dem som är lämpliga för typen av pågående tillagning, att inte låta apparaten vara i funktion i mer än15 minuter efter att ha stängt av gaslågorna och att alltid släcka ljuset när du avlägsnar dig från tillagningsområdet.
