Caractéristiques	Détails
Type d'aspirateur	Aspirateur robot
Puissance d'aspiration	2700 Pa
Capacité du réservoir à poussière	400 ml
Autonomie	jusqu'à 180 minutes
Temps de charge	environ 4 heures
Connectivité	Wi-Fi, application mobile
Fonction de nettoyage humide	Oui
Dimensions	35.3 x 35.3 x 9.6 cm
Poids	3.5 kg
Filtration	Filtre HEPA
Maintenance	Vider le réservoir après chaque utilisation, nettoyer le filtre régulièrement
Sécurité	Détection des obstacles, protection contre les chutes
Garantie	2 ans

FOIRE AUX QUESTIONS - Qrevo Curv 2 ProX ROBOROCK

Comment charger le ROBOROCK Qrevo Curv 2 ProX ?

Pour charger votre ROBOROCK Qrevo Curv 2 ProX, placez-le sur la station de charge fournie et assurez-vous que les contacts de charge sont alignés. Le voyant de charge s'allumera pour indiquer que l'aspirateur est en charge.

Pourquoi mon aspirateur ne démarre-t-il pas ?

Vérifiez que l'aspirateur est correctement chargé. Si la batterie est faible, branchez-le à la station de charge. Assurez-vous également que le bouton d'alimentation est en position ON.

Comment nettoyer le filtre du ROBOROCK Qrevo Curv 2 ProX ?

Retirez le filtre du compartiment à poussière, tapotez-le légèrement pour enlever la poussière, puis rincez-le à l'eau froide. Laissez le filtre sécher complètement avant de le remettre en place.

Mon aspirateur ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous avez saisi le bon mot de passe. Assurez-vous également que l'aspirateur est à portée du routeur. Vous pouvez essayer de réinitialiser l'aspirateur et de le reconnecter.

Que faire si mon ROBOROCK Qrevo Curv 2 ProX se bloque ?

Si l'aspirateur se bloque, arrêtez-le immédiatement et retirez-le de l'obstacle. Vérifiez également les roues et les brosses pour tout enchevêtrement de cheveux ou de débris.

Comment programmer un nettoyage automatique ?

Utilisez l'application mobile ROBOROCK pour programmer un nettoyage automatique. Sélectionnez l'heure et les jours souhaités, puis enregistrez les paramètres.

Comment vider le réservoir à poussière ?

Pour vider le réservoir à poussière, retirez-le de l'aspirateur, ouvrez le couvercle et videz son contenu dans une poubelle. Essuyez-le avec un chiffon sec si nécessaire.

Quelle est la durée de vie de la batterie du ROBOROCK Qrevo Curv 2 ProX ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut fonctionner jusqu'à 180 minutes sur une seule charge dans des conditions optimales.

Comment réinitialiser le ROBOROCK Qrevo Curv 2 ProX ?

Pour réinitialiser l'aspirateur, maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes jusqu'à ce que vous entendiez un signal sonore indiquant que la réinitialisation est effectuée.

MODE D'EMPLOI Qrevo Curv 2 ProX ROBOROCK

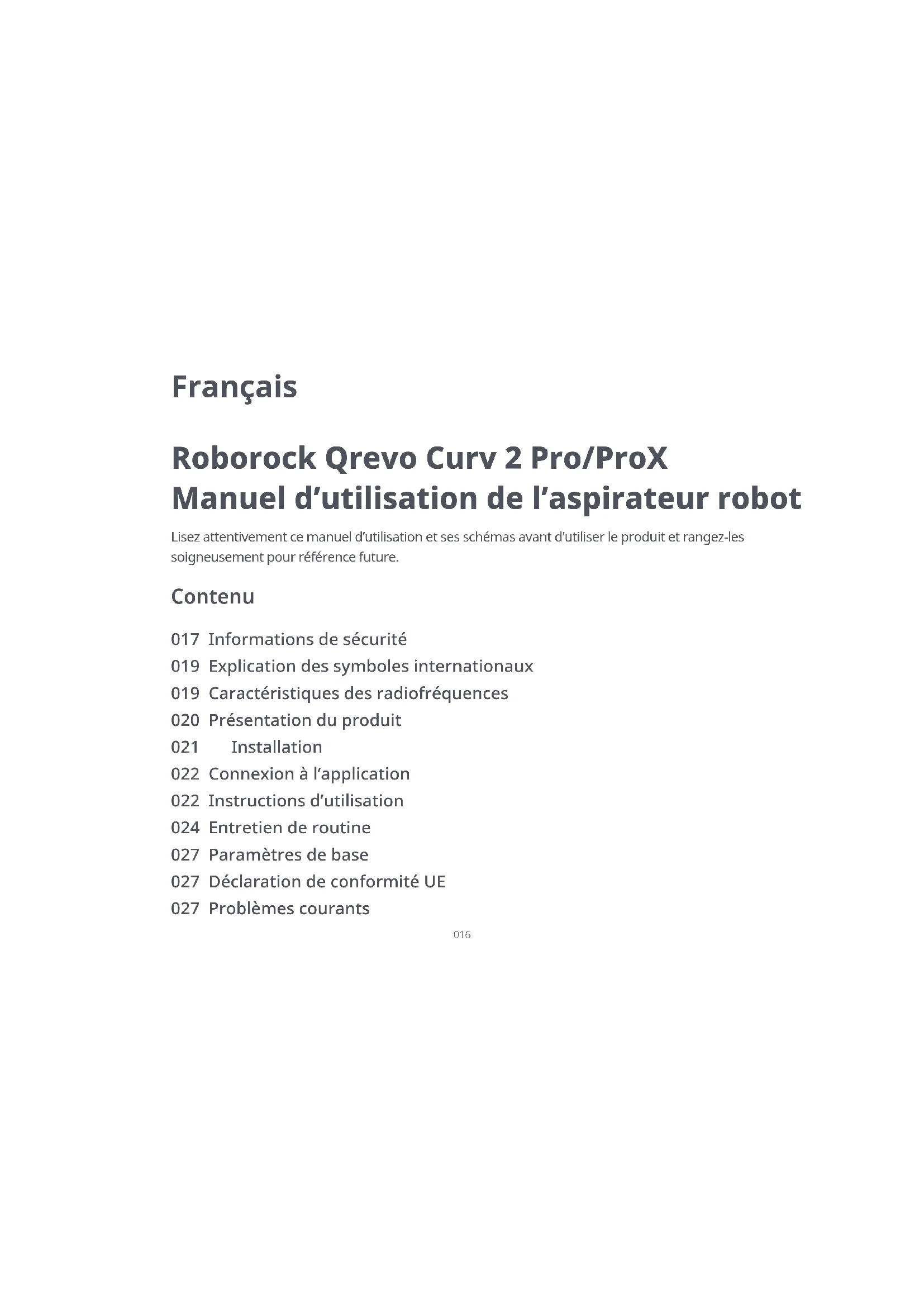

Roborock Qrevo Curv 2 Pro/ProX Manuel d'utilisation de l'aspirateur robot

Lisez attentivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-les soigneusement pour référence future.

Contenu

017 Informations de sécurité
019 Explication des symboles internationaux
019 Caractéristiques des radiofréquences
020 Présentation du produit
021 Installation
022 Connexion à l'application
022 Instructions d'utilisation
024 Entretien de routine
027 Paramètres de base
027 Déclaration de conformité UE
027 Problèmes courants

Informations de sécurité

Restrictions

AVERTISSEMENTS

• N'utilisez que la station d'accueil détachable Roborock EWFD49HRR fournie avec ce produit pour recharger sa batterie.
• Avant de nettoyer ou d'entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.
• Afin d'éviter tout risque de remise à zéro involontaire du coupe-circuit thermique, cet appareil ne doit pas être alimenté par un dispositif de connexion externe, tel qu'un programmateur électrique, ou raccordé à un circuit qui est régulièrement activé et désactivé par le fournisseur d'électricité.
• La station d'accueil ne peut être utilisée que pour recharger l'aspirateur robot équipé d'une batterie lithium-ion 14,4 V/6 400 mAh (capacité typique).

ATTENTION

• Utilisez uniquement le produit conformément au manuel d'utilisation. L'utilisateur sera tenu pour responsable de toute perte ou de tout dommage résultant d'une utilisation incorrecte.
• Ne permettez pas l'utilisation de l'appareil comme un jouet. Il est nécessaire d'être particulièrement attentif lorsque l'appareil est utilisé par des enfants ou à proximité d'enfants.
• Assurez-vous que le bac à poussière, le filtre lavable, le sac à poussière, la brosse latérale, les serpillières, les brosses principales et le cache des brosses principales sont en place avant de lancer un nettoyage.
• N'utilisez pas le produit sur des objets durs ou pointus/tranchants (tels que des débris de décoration, du verre et des clous), afin d'éviter de le rayer, de rayer sa station d'accueil ou de rayer le sol.
• Ne vous tenez pas assis ou debout sur le robot ou sa station d'accueil.
• N'utilisez aucun désinfectant et n'utilisez que la solution de nettoyage recommandée par Roborock afin d'éviter toute corrosion ou tout dommage.
• Ne placez pas d'objets bas (tels que des chaussures ou des tapis) à proximité des zones surélevées comme des escaliers. Sinon, le robot pourrait tomber à cause d'un dysfonctionnement des capteurs.
• Afin d'éviter tout dommage lié à l'eau, veillez à ce qu'il n'y ait pas d'eau sur le sol sur lequel le robot fonctionne.
• N'utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d'une mezzanine, une terrasse ouverte ou le dessus d'un meuble.
• Tenez les cheveux, les poils, les vêtements amples, les doigts et toutes les parties du corps des personnes et des animaux à l'écart des jonctions, des ouvertures et des pièces mobiles du produit afin d'éviter tout risque de blessure.
• Ne faites pas fonctionner le produit dans une pièce où un nourrisson ou un enfant dort.

• Ne transportez pas le robot à l'aide de son pare-chocs vertical, de son capot supérieur magnétique, de sa brosse latérale ou de son pare-chocs. Ne déplacez pas la station d'accueil en soulevant sa base.

• N'utilisez pas la station d'accueil pour recueillir des cailloux, des morceaux de papier ou d'autres objets qui pourraient obstruer le tuyau d'air.

• N'utilisez pas le robot ou la station d'accueil pour aspirer des matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des allumettes ou des cendres chaudes, ni des éléments inflammables ou explosifs tels que des briquets, de l'essence ou du toner utilisé dans les imprimantes et photocopieuses.
• Placez la station d'accueil sur un sol dur et plat. Gardez la station d'accueil, le robot et le câble d'alimentation à l'écart du feu et des sources de chaleur telles que des radiateurs. Évitez les espaces humides ou étroits ou les lieux où le robot risque d'être suspendu dans l'air.
• Ne placez aucun objet sur le robot ou sa station d'accueil ou près de l'entrée d'aspiration de la station d'accueil. Ne les recouvrez également d'aucun objet (housse anti-poussière comprise).
• N'utilisez pas l'appareil sans sac à poussière.
• Ne faites pas fonctionner le produit s'il a été endommagé de quelque manière que ce soit. Contactez le service clientèle pour obtenir de l'aide.
• Faites toujours fonctionner l'appareil dans des endroits bien aérés pour éviter toute surchauffe.
• Roborock et ses revendeurs déclinent toute responsabilité liée aux dommages indirects, punitifs, accessoires ou consécutifs résultant de l'utilisation, de l'utilisation abusive ou de l'impossibilité d'utiliser ce produit. Cette clause de non-responsabilité n'affecte aucun droit statutaire qui ne peut être renoncé en vertu de la loi applicable.
• Ne rincez pas le robot ni la station d'accueil.
• Attention, surface chaude. Ne touchez pas les distributeurs d'eau propre ou les sorties d'air de séchage.

Batterie et rechargement

AVERTISSEMENTS

• Utilisez toujours une prise électrique correctement reliée à la terre pour réduire le risque de choc électrique. Si vous ne disposez pas d'une telle prise, consultez un électricien pour qu'il vous en installe une.
• Veillez à ce que la tension d'alimentation respecte les exigences mentionnées sur la station d'accueil.
• Utilisez uniquement la batterie, le chargeur, le câble d'alimentation, la station d'accueil et les autres accessoires fournis avec le produit pour éviter tout risque de fumée, de chaleur ou d'incendie.
• N'utilisez pas le produit avec un adaptateur électrique, quel qu'en soit le type, car cela pourrait entraîner un danger et annuler la garantie.
• Ne jetez pas les batteries usagées. Déposez-les dans un centre de recyclage professionnel.
• Si la station d'accueil est placée dans une zone susceptible d'être sujette à des orages ou à une tension instable, prenez des mesures de protection.
• Si vous prévoyez de ne pas utiliser le produit pendant longtemps, stockez-le dans un endroit sec et frais après l'avoir complètement rechargé, débranché et éteint. Rechargez-le au moins tous les trois mois pour éviter toute décharge excessive de sa batterie.
• Pour transporter le produit, veillez à débrancher la station d'accueil, éteindre le robot et vider les réservoirs d'eau. Nous vous conseillons d'utiliser l'emballage d'origine.

Explication des symboles internationaux

symbole de CONDUCTEUR DE PROTECTION (terre de protection)

: destiné à une utilisation en intérieur uniquement.

Caractéristiques des radiofréquences

Service Protocole Plage de fréquences Puissance de sortie max.
WiFi 802.11b/g/n 2 400 à 2 483,5 MHz		≤slant 20 dBm
Bluetooth BLE 4.1 2 400 à 2 483,5 MHz <10 dBm

A Présentation du produit

A1 Robot (vue de dessus)

-Marche/Arrêt/Nettoyage

• Appuyez sur ce bouton et maintenez-le enfoncé pour allumer ou éteindre le robot
• Appuyez sur ce bouton pour lancer un nettoyage

-Voyant d'alimentation

• Blanc : niveau de batterie ≥ 15 %
• Rouge : niveau de batterie < 15 %
• Effet de respiration : en charge ou démarrage
  • Clignotement rouge : erreur
• Respiration bleue : affichage à distance
• Lent clignotement bleu : en attente de connexion WiFi
• Rapide clignotement bleu : connexion
• Bleu fixe : assistant vocal en cours d'exécution/connexion WiFi établie

—Station d'accueil

- Le robot n'est pas sur sa station d'accueil : appuyez sur ce bouton pour initier le retour à la station d'accueil/appuyez sur ce bouton et maintenez-le enfoncé pour lancer un nettoyage localisé

• Le robot est sur sa station

d'accueil : appuyez pour lancer un vidage/appuyez et maintenez enfoncé pour lancer un lavage des serpillières

Remarque : Appuyez sur n'importe quel bouton pour suspendre l'opération en cours du robot.

A1-1 : pare-chocs vertical

A1-2 : capteur LiDAR

A1-3: microphones

A1-4: capteur orienté vers le haut

A1-5 : localisateur de station d'accueil

A1-6 : capteur de reconnaissance d'obstacles Reactive AI

A1-7 : lumière LED d'appoint

A1-8 : capteur de murs

A1-9 : haut-parleur

A2 Robot (vue de dessous)

A2-1 : capteurs de vide

A2-2 : capteur de moquette/tapis

A2-3 : brosse latérale

A2-4 : cache des brosses principales

A2-5 : roulette omnidirectionnelle

A2-6 : brosses principales

A2-7 : loquets du cache des brosses principales

A2-8 : roulettes principales

A2-9 : serpillières

A3 Robot (capot supérieur retiré)

A3-1 : capot supérieur magnétique

A3-2 : bouton Réinitialiser

A3-3: pare-chocs
A3-4 : entrée d'aspiration
A3-5 : modules d'élévation et de rotation automatiques des serpillières
A3-6 : bac à poussière
A3-7: contacts de rechargement
A3-8 : capteur de communication
A3-9 : orifice de remplissage automatique

A4 Support de serpillière

A4-1 : blocs auto-agrippants

A4-2 : axe de serpillière

Fixez les serpillières à plat.Remarque :

A5 Serpillière

A6 Bac à poussière

A6-1 : Loquet du couvercle du bac à poussière

A6-2 : couvercle du bac à poussière

A6-3 : loquet du bac à poussière

A6-4 : filtre lavable

A6-5 : entrée d'aspiration

A6-6 : entrée d'air

A7 Câble d'alimentation

A8 Station de vidage, lavage et remplissage (vue arrière)

A8-1 : port d'alimentation

A9 Sac à poussière jetable

A10 Station de vidage, lavage et remplissage

A10-1 : capot de la station d'accueil

A10-2 : couvercle du conteneur à poussière

A10-3 : réservoir d'eau sale

A10-4 : loquet du réservoir d'eau

A10-5 : poignée du réservoir d'eau

A10-6 : filtre

A10-7 : fente pour le sac à poussière

A10-8 : réservoir d'eau propre

A10-9 : voyant d'état

- Effet de respiration : vidage/lavage des serpillières

- Rouge : erreur de la station d'accueil

- Éteint : éteint/en charge

A10-10 : base de la station d'accueil

A10-11 : contacts de rechargement

A10-12 : port de vidange

A10-13 : filtre du bac de nettoyage

A10-14 : sorties d'air de séchage

A10-15 : balise de localisation de la station d'accueil

A10-16 : entrée d'aspiration

A10-17 : orifice de remplissage du robot

A10-18 : bac de nettoyage

A10-19 : flotteur de niveau d'eau

A10-20 : distributeurs d'eau propre

Remarque : En mode NPD, le voyant d'état sera éteint ou sa luminosité sera réduite, pour minimiser les perturbations.

B Installation

B1 Informations importantes

B1-1 : rangez les câbles, objets durs ou pointus/tranchants (tels que des clous ou du verre) et objets épars présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot.

B1-2 : lorsque vous employez le robot dans une zone surélevée (p. ex. à l'étage d'un duplex), utilisez toujours une barrière de sécurité physique pour éviter toute chute accidentelle du robot qui pourrait entraîner des blessures ou des dommages matériels.

Remarques :

• Lorsque vous utilisez votre robot pour la première fois, suivez-le attentivement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le robot pourra nettoyer seul lors des prochaines utilisations.
• Pour éviter l'accumulation excessive de saleté sur les serpillères, les sols devraient être aspirés au moins trois fois avant le premier cycle de nettoyage à la serpillière.

B2 Assemblage

Alignez et installez les axes de serpillière en place dans le robot jusqu'à ce que vous entendiez un déclic.

B3 Positionnement de la station d'accueil

Placez la station d'accueil sur un sol dur et plat (bois, carrelage, béton, etc.), à plat contre un mur, et gardez un espace d'au moins 0,9 m (2,96 pi) de hauteur, 0,46 m (1,51 pi) de largeur et 1,2 m (3,94 pi) de profondeur. Assurez-vous que le lieu choisi offre une bonne couverture par le signal WiFi pour bénéficier d'une meilleure expérience avec l'application mobile. Branchez la station d'accueil et assurez-vous que le voyant d'état est allumé.

B3-1 : plus de 1,2 m (3,94 pi)

B3-2 : plus de 0,9 m (2,96 pi)

B3-3 : plus de 0,46 m (1,51 pi)

Remarques :

• Si le câble d'alimentation pend à la verticale vers le sol, il risque d'être happé par le robot, ce qui peut entraîner un déplacement ou un débranchement de la station d'accueil.
• Le voyant d'état est allumé lorsque la station d'accueil est sous tension et éteint lorsque le robot est en charge.
• Le voyant d'état de la station d'accueil devient rouge si une erreur survient.
• Placez la station d'accueil sur une surface plane et dure à l'écart du feu, de la chaleur et de l'eau. Évitez les espaces ou lieux étroits où le robot risque d'être suspendu dans l'air.
• Placer la station d'accueil sur une surface molle (moquette/tapis) peut entraîner son inclinaison et des problèmes de départ et de retour du robot.
• Gardez la station d'accueil à l'écart de la lumière directe du soleil et de tout ce qui pourrait bloquer la balise de localisation de la station d'accueil, sinon, le robot risque de ne pas parvenir à y revenir.
• N'utilisez pas la station d'accueil sans réservoir d'eau propre, réservoir d'eau sale, couvercle du conteneur

à poussière, sac à poussière jetable ou bac de nettoyage.

- Entretenez la station d'accueil conformément à l'entretien de routine. Ne nettoyez pas le câble d'alimentation ni les contacts de rechargement de la station d'accueil avec un chiffon ou un tissu humide.

- Toutes les stations d'accueil sont soumises à des tests à l'eau avant de quitter l'usine. Il est normal qu'une petite quantité d'eau subsiste dans le passage d'eau de la station d'accueil.

B4 Allumage et rechargement

Appuyez sur le bouton et maintenez-le enfoncé pour allumer le robot. Patientez jusqu'à ce que le voyant d'alimentation soit fixe, puis placez le robot devant la station d'accueil. Assurez-vous que la station d'accueil est branchée. Puis, appuyez sur le bouton O et le robot retournera automatiquement à la station d'accueil pour se recharger. Le robot intègre une batterie lithium-ion rechargeable très performante. Gardez le robot chargé pour préserver les performances de la batterie.

B4-1 : le voyant d'état de la station d'accueil est éteint et le voyant d'alimentation du robot présente un effet de respiration : en charge.

Remarque : Il est possible que le robot ne s'allume pas lorsque la batterie est faible. Dans ce cas, placez directement le robot sur la station d'accueil pour le recharger.

Connexion à l'application

1. Télécharger l'application

Recherchez « Roborock » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application.

2. Réinitialiser le WiFi

Appuyez simultanément sur les boutons Ⓗ et Cet maintenez-les enfoncés jusqu'à ce que vous entendiez l'alerte vocale « Réinitialisation du WiFi en cours ». La réinitialisation sera terminée lorsque le voyant d'alimentation clignotera lentement en bleu. Le robot sera alors en attente de connexion.

Remarque : Si vous ne parvenez pas à vous connecter au robot en raison de la configuration de votre routeur, d'un mot de passe oublié ou de toute autre raison, réinitialisez le WIFI et ajoutez votre robot comme nouvel appareil.

3. Ajouter un appareil

Ouvrez l'application Roborock, appuyez sur le bouton « Ajouter un appareil » ou sur le bouton « + » et ajoutez votre appareil en suivant le guide de l'application.

Remarques :

• Le véritable processus peut varier en raison des

mises à jour continues de l'application. Sulvez les instructions fournies dans l'application.

- Seul le WiFi 2,4 GHz est pris en charge.

© Instructions d'utilisation

C1 Remplissage du réservoir d'eau propre

Ouvrez le capot de la station d'accueil, soulevez le réservoir d'eau propre, ouvrez son couvercle, puis remplissez-le d'eau du robinet. Une fois que vous l'avez rempli, refermez son couvercle, verrouillez son loquet et remettez-le en place dans la station d'accueil.

Remarques :

• N'utilisez aucun désinfectant, employez uniquement la solution de nettoyage recommandée par Roborock afin d'éviter tout dommage.
• N'ajoutez pas trop de solution de nettoyage pour éviter tout fonctionnement incorrect lié à un glissement du robot.
• N'utilisez que de l'eau froide afin d'éviter toute déformation.
• Si des traces d'eau subsistent sur l'extérieur du réservoir d'eau, essuyez-les avec un chiffon doux sec avant de réinstaller le réservoir.

Marche/Arrêt

Appuyez sur le bouton cet maintenez-le enfoncé pour allumer le robot. Le voyant d'alimentation s'allumera et le robot se mettra en attente de commandes.

Appuyez sur le bouton ⏻ et maintenez-le

enfoncé pour éteindre le robot et mettre fin au cycle de nettoyage.

Remarque : Le robot ne peut pas être éteint lorsqu'il est en charge.

Démarrage du nettoyage

Appuyez sur pour lancer un nettoyage. Le robot planifiera son parcours de nettoyage. Dans chaque pièce, il commencera par les bords puis la complètera en zigzag. Ce faisant, il nettoie toutes les pièces une par une, nettoyant ainsi minutieusement et efficacement votre logement.

Remarques :

• Pour vous assurer que le robot revient à la station d'accueil automatiquement, démarrez-le depuis la station d'accueil et ne déplacez pas la station d'accueil durant le nettoyage.
• Le nettoyage ne peut pas commencer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.
• Avant le nettoyage, rangez correctement vos câbles (y compris le câble d'alimentation de la station d'accueil) et vos objets précieux présents au sol. Les éléments épars risqueraient d'être traînés par votre robot, ce qui pourrait entraîner une déconnexion de vos appareils électriques ou un endommagement de vos câbles et de vos biens.

- Si le nettoyage est terminé en moins de 10 minutes, le robot nettoiera la zone à deux reprises.

- Si le niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station d'accueil. Après s'être rechargé, le robot reprendra là où il s'est arrêté.

- Le robot rétractera ses supports de serpillières lorsqu'il nettoiera de la moquette/un tapis. Vous pouvez également définir la moquette/le tapis en tant que zone interdite dans l'application pour l'éviter.

- Avant le démarrage de chaque tâche de nettoyage, assurez-vous que les serpillières ont été correctement installées.

Nettoyage localisé

Appuyez sur le bouton et maintenez-le enfoncé pour lancer un nettoyage localisé. Zone couverte par le nettoyage : le robot nettoie une zone carrée de 1,5 m (4,9 pi) × 1,5 m (4,9 pi) autour de lui.

Remarque : Après le nettoyage localisé, le robot reviendra automatiquement à son point de départ et se mettra en attente de commandes.

Pause

Lorsque le robot est en train de nettoyer, appuyez sur n'importe quel bouton pour le mettre en pause, puis appuyez sur ⏻ afin qu'il reprenne le nettoyage. Lorsque le robot est en pause, appuyez sur ⏱ afin qu'il revienne à sa station d'accueil.

Remarque : Si vous placez manuellement le robot en pause sur sa station d'accueil, cela mettra fin au nettoyage en cours.

Repos

Si le robot est en pause pendant plus de 10 minutes, il se mettra en repos et son voyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur n'importe quel bouton pour le réactiver.

Remarques :

• Le robot ne se mettra pas en repos lorsqu'il sera en charge.
• Le robot s'éteindra automatiquement s'il reste en mode Repos pendant plus de 12 heures.

Mode NPD

La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00. Vous pouvez utiliser l'application pour désactiver ou changer la période du mode NPD. Vous pouvez aussi l'employer afin de définir si vous souhaitez activer les fonctions automatiques de rechargement d'appoint, de vidage et de séchage, réduire la luminosité des voyants ou baisser le volume des messages vocaux pendant la période NPD.

Lavage des serpillières

Durant le nettoyage, le robot détermine automatiquement à quel moment il doit revenir à sa station d'accueil pour laver ses serpillières et remplir son réservoir d'eau afin de maximiser ses performances de nettoyage à la serpillière. Pour démarrer manuellement le lavage, appuyez sur le bouton correspondant de l'application. Appuyez sur n'importe quel bouton pour arrêter le lavage.

Remarques :

• Pour que le robot lave automatiquement les serpillières, démarrez-le depuis sa station d'accueil.
• Assurez-vous que le bac de nettoyage a été correctement installé. Pendant le lavage de la serpillière, ne déplacez pas le robot et la station d'accueil.
• Ne touchez pas les distributeurs d'eau propre afin d'éviter toute brûlure liée à l'eau chaude.
• La fréquence et le mode de lavage des serpillières peuvent être modifiés dans l'application.

Vidage

Après le nettoyage, le robot reviendra à la station d'accueil et le vidage automatique commencera si nécessaire. Pour lancer manuellement un vidage, appuyez sur tandis que le robot est sur sa station d'accueil ou appuyez sur le bouton correspondant de l'application. Appuyez sur n'importe quel bouton pour arrêter le vidage.

Remarques :

• Lorsque le vidage n'a pas été utilisé depuis longtemps, videz le bac à poussière manuellement et assurez-vous que l'entrée d'air ne présente aucune obstruction pour que les performances de vidage restent optimales.
• Le vidage automatique peut être désactivé dans l'application.
• Évitez de déclencher fréquemment le vidage manuellement.
• N'utilisez pas cette fonction lorsque le couvercle du conteneur à poussière et le sac à poussière jetable ne sont pas installés en place.

Séchage

Le séchage commencera si nécessaire après le lavage des serpillières ou après un nettoyage à la serpillière. Pour démarrer ou arrêter manuellement le séchage, appuyez sur le bouton correspondant de l'application.

Remarques :

• La durée du séchage peut être modifiée dans l'application.
• Le séchage automatique peut être désactivé dans l'application.
• Restez à distance des sorties d'air de séchage pendant le séchage.

Rechargement

Une fois le nettoyage terminé, le robot reviendra automatiquement à sa station d'accueil pour se recharger. Appuyez sur le bouton pour renvoyer le robot en pause à la station d'accueil. Le voyant d'alimentation présentera un effet de respiration durant le rechargement du robot.

Remarque : Le robot reviendra automatiquement à son point de départ s'il ne parvient pas à retrouver sa station d'accueil. Placez manuellement le robot sur sa station d'accueil pour le recharger.

Erreur

Si une erreur intervient, le voyant d'alimentation clignotera en rouge ou le voyant d'état restera fixe en rouge. Vous recevrez une notification contextuelle dans l'application et une alerte vocale sera éventuellement émise.

Remarques :

• Le robot se mettra automatiquement en repos s'il reste sur un dysfonctionnement pendant plus de 10 minutes.
• Si vous placez manuellement le robot sur sa station d'accueil alors qu'il présente un dysfonctionnement, cela mettra fin au nettoyage en cours.

Réinitialisation du système

Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système en retirant le capot supérieur magnétique et en appuyant sur le bouton Réinitialiser.

Remarque : Une fois le système réinitialisé, les paramètres d'usine des nettoyages planifiés, du WiFi, etc. seront rétablis.

Désactivation du WiFi

Pour déconnecter le robot du WiFi, appuyez sur le bouton Réinitialiser jusqu'à ce que vous entendiez un message vocal. Ensuite, attendez 5 minutes et le WiFi sera automatiquement désactivé. Si vous souhaitez vous reconnecter, veuillez suivre les instructions de connexion correspondantes.

Restauration des paramètres d'usine

Si le robot ne fonctionne pas correctement après une réinitialisation système, commencez par l'allumer. Appuyez sur le bouton Ⓞ, maintenez-le enfoncé et appuyez simultanément sur le bouton Réinitialiser jusqu'à ce que vous entendiez le message vocal « Restauration des paramètres d'usine. Cela prendra environ 5 minutes. » Les paramètres d'usine du robot seront alors restaurés.

D Entretien de routine

Remarques :

• Avant de nettoyer ou d'entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.
• La fréquence de remplacement peut varier selon la situation effective. En cas d'usure anormale, remplacez immédiatement les pièces.

D1 Brosses principales

*Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois.

D1-1 : cache des brosses principales

D1-2 : loquets du cache des brosses principales

D1-3 : brosses principales

D1-4 : roulement de brosse principale

D1-5 : Anneau de protection

D1-6: retournez le robot et pressez les deux loquets vers l'intérieur pour retirer le cache des brosses principales.

D1-7 : soulevez les brosses principales et tirez-les pour les sortir, retirez leurs roulements et éliminez toute saleté ou tout poil enchevêtré à leurs deux extrémités et au niveau de leurs roulements.

Remarque : Si les anneaux de protection sont sales, vous pouvez les tourner puis les retirer pour les nettoyer si nécessaire.

D1-8: réinstallez les roulements des brosses principales. Ensuite, réinstallez les brosses principales et assurez-vous que leur couleur, leurs roulements et la flèche du robot correspondent.

D1-9: réinstallez le cache des brosses principales. Assurez-vous que ses quatre dents sont entièrement en place dans les encoches et appuyez sur le cache des brosses principales jusqu'à ce que vous entendiez un déclic indiquant qu'il est verrouillé.

Remarques :

- Il est recommandé de nettoyer les brosses principales avec un chiffon humide. Si les brosses principales sont mouillées, laissez-les sécher à l'air libre, à l'abri de la lumière directe du soleil.

- N'utilisez pas de liquide de nettoyage corrosif ou de désinfectant pour nettoyer les brosses principales.

D2 Brosse latérale

* Nettoyer tous les mois et remplacer tous les 3 à 6 mois.

D2-1 : retournez le robot, dévissez la brosse latérale, puis retirez-la et nettoyez-la.

D2-2 : alignez la rainure centrale avec la position surélevée sur le robot, puis serrez la vis pour réinstaller la brosse latérale.

D3 Roulette omnidirectionnelle

* Nettoyer si nécessaire.

D3-1 : insérez un outil, tel qu'un petit tournevis, dans la roulette omnidirectionnelle par la gauche ou la droite pour l'extraire lentement.

Remarque : Le support de la roulette omnidirectionnelle ne peut pas être retiré.

D3-2 : rincez la roulette et son axe à l'eau pour retirer tout poil et toute saleté. Laissez sécher à l'air libre et réinstallez en appuyant sur la roulette et son axe pour les remettre en place.

D4 Roulettes principales

* Nettoyer si nécessaire.

Nettoyez les roulettes principales avec un chiffon doux sec.

DS Bac à poussière

* Nettoyer si nécessaire.

D5-1 : retirez le capot supérieur magnétique du robot et appuyez sur le loquet du bac à poussière pour retirer le bac à poussière.

D5-2 : appuyez sur le loquet du cache du bac à poussière pour l'ouvrir, retirez le filtre lavable, puis videz le bac à poussière.

D5-3 : remplissez le bac à poussière d'eau propre, réinstallez le filtre lavable, puis refermez le couvercle du bac à poussière. Secouez délicatement le bac à poussière, puis évacuez l'eau sale.

Remarque : N'utilisez que de l'eau propre sans liquide nettoyant pour éviter toute obstruction.

D5-4 : laissez le bac à poussière et le filtre lavable sécher complètement pendant au moins 24 heures avant de les réinstaller.

D6 Filtre lavable

* Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois.

D6-1 : appuyez sur le loquet du cache du bac à poussière pour l'ouvrir, puis retirez le filtre.

D6-2 : rincez le filtre à plusieurs reprises et tapotez-le pour éliminer autant de saletés que possible.

Remarque : Ne touchez pas la surface du filtre avec vos mains, des brosses ou des objets durs pour éviter tout risque de l'endommager.

D6-3 : laissez le filtre sécher complètement pendant au moins 24 heures avant de le réinstaller.

D7 Serpillières

*Nettoyer si nécessaire et remplacer tous les 1 à 3 mois.

D7-1 : retirez les serpillières de leurs supports. Nettoyez les serpillières et laissez-les sécher à l'air libre.

Remarque : Une serpillière sale nuira aux performances de nettoyage. Nettoyez-la avant utilisation.

D7-2 : faites fermement adhérer les serpillières à plat en place sur leurs supports.

D8 Capteurs du robot

*Nettoyer si nécessaire.

Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants :

D8-1 : capteur orienté vers le haut

D8-2 : localisateur de station d'accueil

D8-3 : capteur de reconnaissance d'obstacles Reactive AI

D8-4 : capteur de murs

D8-5 : capteur de communication

D8-6 : capteurs de vide

D8-7 : capteur de moquette/tapis

D9 Déplacement de la station d'accueil

Pour déplacer la station d'accueil, tenez l'arrière d'une main et le bord intérieur de l'avant de l'autre. Ne soulevez pas directement la base et le capot de la station d'accueil pour éviter qu'elle ne tombe.

D10 Réservoir d'eau sale

*Nettoyer si nécessaire.

Ouvrez le couvercle du réservoir d'eau sale et évacuez l'eau sale. Remplissez le réservoir avec de l'eau propre, refermez son couvercle, verrouillez son loquet et agitez-le. Évacuez ensuite l'eau sale. Refermez le couvercle puis réinstallez le réservoir.

Remarques :

• N'utilisez que de l'eau froide afin d'éviter toute déformation.
• Si des traces d'eau subsistent sur l'extérieur du réservoir d'eau, essuyez-les avec un chiffon doux sec avant de réinstaller le réservoir.

D11 Contacts de rechargement

*Nettoyer si nécessaire.

Utilisez un chiffon doux sec pour essuyer les contacts de rechargement du robot et de la station d'accueil.

D12 Remplacement du sac à poussière jetable

*Remplacer si nécessaire.

D12-1 : ouvrez le capot de la station

d'accueil et retirez le couvercle du conteneur à poussière.

D12-2 : retirez le sac à poussière jetable et mettez-le au rebut.

Remarques :

- La poignée du sac à poussière le referme une fois qu'il est retiré pour éviter toute perte.

- Installez toujours un sac à poussière avant de remettre le couvercle du conteneur à poussière en place afin d'éviter tout vidage automatique sans sac. Vous pouvez également désactiver le vidage automatique dans l'application.

D12-3 : nettoyez le filtre avec un chiffon sec, insérez un nouveau sac à poussière jetable entièrement dans la fente, puis répartissez-le uniformément.

Remarque : Assurez-vous que le sac à poussière jetable est correctement installé afin d'éviter la sortie des déchets et l'endommagement de la station d'accueil.

D12-4 : réinstallez le couvercle du conteneur à poussière en place et refermez le capot de la station d'accueil afin de veiller à ce que le conteneur à poussière soit fermé hermétiquement.

D13 Bac de nettoyage

* Nettoyer si nécessaire.

D13-1 : retirez le bac de nettoyage.

D13-2 : rincez le bac de nettoyage et son filtre à l'eau.

D13-3 : réinstallez le bac de nettoyage.

Paramètres de base Robot

Modèle RRE0VSP
Batterie	Batterie lithium-ion14,4 V/6 400 mAh(capacité typique)
Entrée nominale 20 VCC 1,5 A

Remarque : Le numéro de série figure sur un autocollant apposé sous le robot.

Station de vidage, lavage et remplissage

Modèle EWFD49HRR
Tension nominale d'entrée	220-240 VCA
Fréquence nominale	50-60 Hz
Entrée nominale (recueil de la poussière)	3 A
Entrée nominale (lavage des serpillières à l'eau chaude)	5,7 A
Entrée nominale (chargement et séchage)	0,6 A
Sortie nominale 20 VCC 1,5 A

Déclaration de conformité UE

Beijing Roborock Technology Co., Ltd. déclare par la présente que l'équipement radio de type RRE0VSP est conforme à la directive 2014/53/UE. Le texte complet de la Déclaration de conformité UE est disponible à l'adresse web suivante : https://global. roborock.com/pages/compliance

Veuillez consulter le lien suivant pour obtenir des informations sur l'exposition des interfaces réseau par le produit, l'exposition des services via ces interfaces, ainsi que les données relatives aux capteurs externes. https://global.roborock.com/pages/compliance

Problèmes courants

Scannez le code QR ci-dessous pour consulter les problèmes courants.

Deutsch

A3-9—Port de autoumplere
