BRUKSANVISNING Qrevo Curv 2 ProX ROBOROCK

- Blinker langsomt blått: Venter på WiFi-tilkobling

- Blinker hurtig blått: Kobler til

- Statusindikatorlampen er på när ladestasjonen er slätt på, og er av när roboten lades.

- Statusindikatorlampen blir rød hvis det oppstår en feil.

Roboten kan ikke slås av när den lades. Merk:

Start rengjøring

Merk: Serienummeret er på et klistremerke på undersiden av roboten.

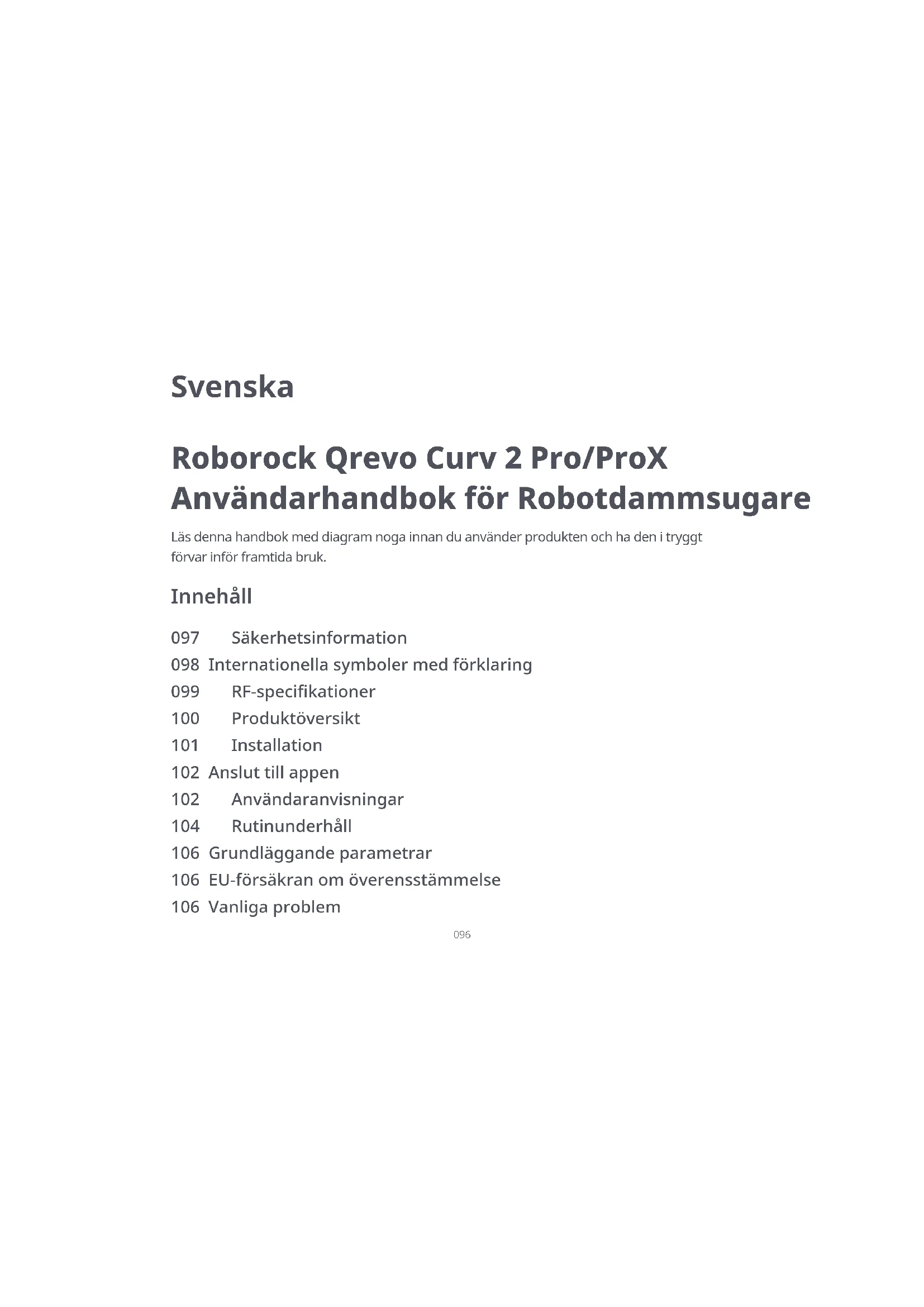

Roborock Qrevo Curv 2 Pro/ProX Användarhandbok för Robotdammsugare

Läs denna handbok med diagram noga innan du använder produkten och ha den i tryggt förvar inför framtida bruk.

Innehåll

097 Säkerhetsinformation
098 Internationella symboler med förklaring
099 RF-specifikationer
100 Produktöversikt
101 Installation
102 Anslut till appen
102 Användaranvisningar
104 Rutinunderhåll
106 Grundläggande parametrar
106 EU-försäkran om överensstämmelse
106 Vanliga problem

Säkerhetsinformation

Begränsningar

WARNING

• För uppladdning av batteriet ska du enbart använda den avtagbara laddningsstationen Roborock EWFD49HRR som medföljer denna produkt.
• Produkten måste vara avstängd och stickkontakten måste dras ut ur vägguttaget innan du rengör eller underhåller den.
• För att undvika fara genom en oavsiktlig återställning av termosäkringen får apparaten inte försörjas genom en extern omkopplingsanordning, t.ex. en timer, eller anslutas till en krets som regelbundet aktiveras och inaktiveras genom användningen.
• Laddningsstationen kan bara användas för att ladda robotdammsugare med ett 14,4 V/6 400 mAh (TYP) litiumjonbatteri.

OBSERVERA

• Använd endast produkten på det sätt som beskrivs i användarhandboken. Användaren ansvarar för eventuella skador som uppstår genom felaktig användning.
• Får inte användas som leksak. Håll noga uppsikt när den används av eller nära barn.
• Kontrollera att dammbehållare, det tvättbara filtret, dammsugarpåse, sidoborste, moppdukar, huvudborstarna och huvudborstarnas lock är korrekt installerade innan städning.
• Använd inte produkten för att rengöra hårda eller vassa föremål (t.ex. dekorationsavfall, glas och spikar) då detta riskerar att repa roboten, laddningsstationen och golvet.
• Sitt eller stå inte på roboten eller laddningsstationen.
• För att förhindra korrosion och skador ska inga desinfektionsmedel användas utan endast rengöringsmedel som rekommenderas av Roborock.
• Placera inga låga föremål (så som skor och mattor) nära upphöjda områden som trappor. Annars kan roboten trilla ner på grund av felbedömning av sensorerna.
• För att undvika vattenskador så ska du kontrollera att det inte finns vatten på golvet där roboten städar.
• Använd inte produkten på upphöjda ytor utan barriärer som t.ex. golvet på ett loft, en terrass utan avgränsning, på rutschkanor eller ovanpå möbler.
• Håll här, lösa kläder, fingrar och övriga kroppsdelar från människor och djur borta från lister, öppningar och rörliga delar på produkten för att undvika potentiella skador.
• Använd inte produkten i ett rum med sovande barn.
• Bär inte roboten med hjälp av den vertikala stötdämparen, det magnetiska övre locket, sidoborsten eller stötdämparen. Flytta inte laddningsstationen genom att lyfta i dess bas.

• Använd inte laddningsstationen för att plocka upp stenar, pappersbitar eller andra föremål som kan blockera luftintaget.

• Använd inte roboten eller laddningsstationen för att dammsuga upp brinnande eller rykande föremål som cigaretter, tändstickor, varm aska eller lättantändliga eller explosiva ämnen som tändare, bensin eller toner till skrivare och kopiatorer.

• Placera laddningsstationen på ett hårt och plant golv. Håll laddningsstationen, roboten och elkabeln borta från eld och värmekällor som element. Undvik fuktiga och trånga utrymmen eller platser där roboten kan bli hängande i luften.
• Placera inte föremål på roboten, laddningsstationen eller nära laddningsstationens insugningsöppning. Täck heller inte över dem med något (inklusive dammtäta skydd).
  • Använd inte utan dammpåse.
• Använd inte produkten om den har skadats på något sätt. Kontakta kundtjänst för hjälp.
• Använd alltid enheten i välventilerade områden för att förhindra överhettning.
• Roborock och dess återförsäljare avsäger sig allt ansvar för indirekta, straffrättsliga, oförutsedda skador eller följdskador som uppstår till följd av användning, felaktig användning eller oförmåga att använda denna produkt. Denna ansvarsfriskrivning påverkar inte några lagstadgade rättigheter som inte kan avsägas enligt tillämplig lag.
• Skölj inte av roboten eller laddningsstationen.
• Varning, het yta. Rör inte behållarna för rent vatten eller torkluftsutsläppen.

Batteri och laddning

WARNING

• Använd alltid ett jordat uttag för att minska risken för elstötar. Om ett jordat uttag inte är tillgängligt bör du be en elektriker att installera ett.
• Se till att matningsspänningen uppfyller kraven som anges på laddningsstationen.
• För att undvika eventuell utveckling av rök, hetta och eld ska bara batteri, laddare, elkabel, laddningsstation och andra tillbehör som medföljde produkten användas.
• Använd inte produkten med någon typ av strömadapter, då det kan leda till skada och upphäva garantin.
• Släng inte gamla batterier i hushållssoporna. Lämna in dem för återvinning.
• Vidta skyddande åtgärder om laddningsstationen placeras i ett område som är utsatt för åskväder eller har instabil spänning.
• Om produkten lämnas oanvänd under en längre tid ska den förvaras på en sval, torr plats efter att först ha laddats fullt, kopplats ur och stängts av. Ladda upp den minst var tredje månad för att undvika att batteriet laddas ur för mycket.
• Koppla ur laddningsstationen, stäng av roboten och töm vattentankarna innan du transporterar produkten. Vi rekommenderar att originalförpackningen används.

Internationella symboler med förklaring

JORDNING (skyddsjordning) symbol

- Endast för inomhusbruk.

RF-specifikationer

Service Protokoll Frekvensområde	Max. uteffekt
WiFi 802.11b/g/n 2 400-2 483,5 MHz			≤slant 20 dBm
Bluetooth BLE 4.1 2 400-2 483,5 MHz <10 dBm

A Produktöversikt

A1 Robot (ovanifrån)

-På/Rengör

• Tryck och håll ned för att slå på/stänga av roboten
  • Tryck för att starta rengöring

-Strömindikatorlampa

• Vit: Batterinivå ≥ 15 %
• Röd: Batterinivå < 15 %
• Pulserande: Laddar eller startar
- Blinkar rött: Fel
• Pulserar blå: Distansövervakning
- Blinkar långsamt blått: Inväntar WiFi-anslutning
- Blinkar snabbt blått: Ansluter
- Fast blå: Röstassistent redo/WiFi ansluten

—Laddningsstation

• Roboten är inte dockad: Tryck för att åka till laddningsstationen / Tryck och håll inne för att starta punktrengöring
• Roboten är dockad: Tryck för att tömma / Tryck in och håll ned för att tvätta moppdukarna

Tryck på valfri knapp för att pausa roboten.Obs!

A1-1—Vertikal stötfångare

A1-2—LiDAR-sensor
A1-3—Mikrofoner
A1-4—Uppåtriktad sensor
A1-5—Lokaliserare för laddningsstation

A1-6— Reactive AI-sensor för identifiering av hinder
A1-7—Fyllningsindikatorlampa
A1-8—Väggsensor
A1-9—Högtalare

A2 Robot (underifrån)

A2-1—Trappsensorer
A2-2—Mattsensor
A2-3—Sidoborste
A2-4—Huvudborstskydd
A2-5—Flervägshjul
A2-6—Huvudborstar
A2-7—Spärrar till huvudborstens lock
A2-8—Huvudhjul
A2-9—Moppdukar

A3 Robot (utan topplock)

A3-1—Magnetiskt topplock
A3-2—Återställningsknapp
A3-3—Stötfångare
A3-4—Suginlopp
A3-5— Automatiska moduler för att lyfta och rotera moppen
A3-6—Dammbehållare
A3-7—Laddningskontakter
A3-8—Kommunikationssensor
A3-9—Självfyllande port

A4 Moppduksfäste

A4-1—Kardborreband

A4-2—Moppaxel

Se till att moppdukarna sitter plant på sin plats.Obs!

A5 Moppduk

A6 Dammbehållare

A6-1—Locklås för dammbehållaren

A6-2—Dammbehållarens lock

A6-3—Dammbehållarspärr

A6-4—Tvättbart filter

A6-5—Suginlopp

A6-6—Luftintag

A7 Strömkabel

A8 Station för tömning, rengöring och påfyllning (Baksida)

A8-1—Strömport

A9 Dammsugarpåse för engångsbruk

A10 Station för tömning, rengöring och påfyllning

A10-1—Laddningsstationens lucka
A10-2—Lock till dammbehållare
A10-3—Tank för smutsvatten
A10-4—Spärranordning för vattentank
A10-5—Handtag för vattentank
A10-6—Filter
A10-7—Skåra för dammsugarpåse
A10-8—Tank för rent vatten
A10-9—Statusindikatorlampa

• Pulserande: Tömning/mopptvätt
• Röd: Stationsfel
• Av: Avstängd/laddar

A10-10—Stationsbas

A10-11—Laddningskontakter

A10-12—Tömningsport

A10-13—Rengöringstrågets filter

A10-14—Torkluftsutsläpp

A10-15—Lokaliseringssändareför laddningsstation

A10-16—Suginlopp

A10-17—Robotens påfyllningsport

A10-18—Rengöringstråget

A10-19—Vattennivåmätare

A10-20—Behållare för rent vatten

Obs! Statusindikatorlampan stängs av eller lyser svagt i DND-läge för att störa så lite som möjligt.

B Installation

B1 Viktig information

B1-1—Samla ihop kablar, hårda eller vassa föremål (som spikar och glas) samt lösa föremål från golvet och flytta alla instabila, ömtåliga, värdefulla eller farliga föremål för att förhindra person- eller egendomsskador på grund av att föremål trasslar in sig i, träffas av eller välts omkull av roboten.

B1-2—När roboten används på ett upphöjt område (som på andra våningen) måste alltid en fysisk skyddsbarriär användas för att förhindra oavsiktliga fall som kan leda till person- eller egendomsskador.

Obs:

- Når roboten används för första gången ska du följa den under hela städningsprocessen och vara uppmärksam på eventuella problem. I framtiden kommer roboten att kunna städa utan övervakning.

- För att förhindra överdriven ansamling av smuts på moppdukarna bör golven dammsugas minst tre gånger före den första moppningscykeln.

B2 Montering

Placera moppaxlarna i linje och montera, När du hör ett klick är moppaxlarna korrekt monterade.

B3 Placera ut laddningsstationen

Placera laddningsstationen på ett hårt, plant golv (trä/klinker/betong osv.) mot en vägg och sätt av ett område minst 0,9 m högt, 0,46 m brett och 1,2 m djupt. Se till att platsen har god WiFi-täckning för en bättre upplevelse med mobilappen. Koppla in och kontrollera att statusindikatorlampan lyser.

B3-1—Mer än 1,2 m

B3-2—Mer än 0,9 m

B3-3—Mer än 0,46 m

Obs:

• Om elkabeln hänger ner mot golvet riskerar den att haka fast i roboten, vilket kan få laddningsstationen att flyttas eller kopplas ur.
• Statusindikatorlampan lyser när den är påslagen och är släckt när roboten laddas.
• Statusindikatorlampan lyser rött om ett fel uppstår.
• Placera laddningsstationen på ett hårt, plant golv längt ifrån eld, värme och vatten. Undvik tränga utrymmen eller platser där roboten kan bli hängande i luften.
• Om du placerar laddningsstationen på en mjuk yta

(matta) riskerar den att luta, vilket kan orsaka problem när roboten ska köra till och från laddningsstationen.

- Laddningsstationen ska inte placeras i direkt solljus eller nära foremäl som kan blockera laddningsstationens lokaliseringssändare, eftersom detta kan göra det svårare för roboten att återvända till laddningsstationen.

• Använd inte laddningsstationen utan tank för rent vatten, tank för smutsvatten, dammbehållarlock, dammsugarpåse för engångsbruk eller rengöringstråget.
• Underhåll laddningsstationen enligt Underhållsrutinen. Rengör inte laddningsstationens elkabel och laddningskontakter med en fuktig duk eller med fuktigt papper.
• Alla laddningsstationer genomgår vattentester innan de lämnar fabriken. Det är normalt att en liten vattenmängd blir kvar i laddningsstationens vattenväg.

B4 Slå på och ladda

Tryck och håll inne Üför att sätta på roboten. Vänta tills strömindikatorlampan lyser och placera sedan roboten framför laddningsstationen. Kontrollera att laddningsstationen är inkopplad. Tryck sedan på □ så återvänder roboten automatiskt till laddningsstationen för att laddas. Roboten har ett inbyggt laddningsbart och högeffektivt litiumjonbatteri. För att upprätthålla batteriprestandan ska roboten hållas uppladdad.

B4-1—Laddningsstationens statusindikatorlampa är släckt, robotens strömindikatorlampa andas: Laddning.

Obs! Roboten kan eventuellt inte sättas på när batteriet är lågt. Ställ i så fall roboten i laddningsstationen för att laddas.

Anslut till appen

1. Ladda ner appen

Sök efter "Roborock" i App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen.

2. Återställ WiFi

Tryck och håll inne och samtidigt tills du hör röstmeddelandet "Resetting WiFi (Återställer WiFi)". Återställningen är slutförd när strömindikatorlampan blinkar blått långsamt. Roboten kommer därefter att invänta en anslutning.

Obs! Om du inte kan ansluta till roboten på grund av din routerkonfigurering, ett glömt lösenord eller av någon annan anledning, ska du återställa WIFI: och lägga till din robot som en ny enhet.

3. Lägg till enhet

Öppna Roborock-appen, tryck på "Lägg till enhet" eller "+" och följ instruktionerna i appen för att lägga till din enhet.

Obs:

- Den faktiska processen kan variera på grund av löpande app-uppdateringar. Följ guiden som visas i appen.

• Endast 2,4 GHz WiFi stöds.

© Användaranvisningar

C1 Fylla tanken för rent vatten

Öppna laddningsstationens lucka, lyft upp tanken för rent vatten, öppna lock och fyll den med kranvatten. När du har fyllt på stänger du locket, läser luckan och sätter tillbaka tanken för rent vatten i laddningsstationen.

Obs:

- För att förhindra skador ska inga desinfektionsmedel användas utan endast rengöringsmedel som rekommenderas av Roborock.

- Fyll inte på med för mycket rengöringsmedel då det kan få roboten att fungera dåligt och glida.

- Använd kallt vatten för att undvika att vattentanken deformeras.

- Om det finns vatten utanpå vattentanken ska du torka det med en mjuk, torr trasa innan du sätter tillbaka tanken.

Slå på/av

Tryck och håll inne üför att slå på roboten. Strömindikatorlampan tänds och roboten väntar på instruktioner.

Tryck och håll inne ⏻ för att slå av roboten och slutföra städcykeln.

Roboten kan inte stängas av när den laddas.Obs!

Starta städning

Tryck på fjör att starta städning. Roboten kommer att planera sin städrutt. I varje rum kommer den först att följa kanterna och sedan täcka rummet i ett sicksackmönster.

På så sätt städar roboten varje rum noggrant och effektivt, ett efter ett.

Obs:

• För att säkerställa att roboten kan återvända till laddningsstationen automatiskt ska du starta roboten från laddningsstationen och inte flytta laddningsstationen under städningen.
• Städning kan inte påborjas om batterinivån är för låg. Låt roboten bli uppladdad innan du sätter igång en städning.
• Plocka upp kablar (inklusive laddningsstationens strömkabel) och värdesaker från golvet inför varje städning. Roboten kan dra med sig lösa föremål vilket riskerar att koppla ur elektriska apparater eller skada kablar och annan egendom.
• Om städningen slutförs på mindre än 10 minuter kommer roboten att ståda området två gånger.
• Om batteriet tår slut under en rengöringscykel kommer roboten automatiskt att återgå till laddningsstationen. Efter laddning kommer roboten att fortsätta där den slutade.
• Roboten kommer att dra in moppduksfästena när den städar mattor, Du kan också ställa in mattan som ett förbjudet område i appen för att undvika den.
• Se till att moppdukarna har monterats korrekt innan du påbörjar städning.

Punktrengöring

Tryck och håll inne för att starta punktrengöring.

Rengöringsområde: Roboten rengör ett kvadratiskt område på 1,5 m × 1,5 m centrerat runt roboten.

Obs! Efter punktrengöringen återgår roboten automatiskt till startpunkten och väntar på instruktioner.

Paus

Tryck på valfri knapp för att pausa roboten när den är aktiv, tryck på ⏻ för

att återuppta städning. Tryck på □ på en pausad robot för att skicka tillbaka den till laddningsstationen.

Obs! Om du manuellt placerar en pausad robot i laddningsstationen kommer den pågående stådningen att avslutas.

Viloläge

Om roboten pausas i mer än 10 minuter kommer den att övergå i viloläge och strömindikatorlampan blinkar var femte sekund. Tryck på valfri knapp för att väcka den.

Obs:

• Roboten övergår inte i viloläge när den laddas.
• Roboten stängs av automatiskt om den lämnas i
  viloläge i över 12 timmar.

DND-läge

Standardläge för stör ej (Do Not Disturb; DND) är från kl. 22.00 till kl. 08.00. Du kan använda appen för att inaktivera DND-läget och ändra DND-perioden, eller ställa in om du vill aktivera automatisk påfyllning, tömning och torkning, sänka ljusstyrkan på indikatorlamporna eller sänka volymen på röstmeddelanden under DND-perioden.

Mopptvätt

Vid städning bestämmer roboten automatiskt när den ska återvända till laddningsstationen för att tvätta moppen och fylla vattentanken för att maximera moppningsresultatet. Om du vill starta

mopptvätt manuellt trycker du på motsvarande knapp i appen. Tryck på valfri knapp för att avbryta tvätten.

Obs:

• För att säkerställa att roboten tvättar moppdukarna automatiskt bör du starta den från laddningsstationen.
• Kontroller att rengöringstråget har satts i korrekt.
  Flytta inte roboten eller laddningsstationen när mopparna tvåttas.
• För att undvika brännskador från varmt vatten ska du inte röra behållarna för rent vatten.
• Du kan ändra moppens tvättfrekvens och tvättläge i appen.

Dammtömning

Roboten återvänder till laddningsstationen när den har städat färdigt och tömmer automatiskt vid behov. Om du vill starta tömningen manuellt trycker du på □ på den dockade roboten eller motsvarande knapp i appen. Tryck på valfri knapp för att avbryta tömning.

Obs:

• När tömningsfunktionen inte har använts under en längre tid ska du tömma dammbehållaren manuellt och se till att luftinloppet är fritt för bästa möjliga tömningsresultat.
• Automatisk tömning kan inaktiveras I appen.
• Undvik regelbundna manuella tömningar.
• Använd inte utan dammbehållarens lock eller utan dammsugarpåse för engångsöruk på plats.

Torkning

Torkning startar vid behov efter mopptvätt och efter städning. Om du vill starta eller avsluta torkningen manuellt trycker du på motsvarande knapp i appen.

Obs:

• Du kan ändra torktiden i appen.
• Automatisk torkning kan inaktiveras i appen.
- Håll avständ från torkluftsutsläppen under torkningen.

Laddning

Efter rengöring återgår roboten automatiskt till laddningsstationen för att ladda. Tryck på ⏰ för att skicka tillbaka en pausad robot till laddningsstationen. Strömindikatorlampan pulserar när roboten laddar.

Obs! Om roboten inte hittar laddningsstationen kommer den automatiskt alt återgå till sin startposition. Placera roboten manuellt i laddningsstationen för laddning.

Fel

Om ett fel inträffar blinkar strömindikatorlampan rött eller så lyser statusindikatorlampan med ett fast rött sken. En popup-avisering visas i appen och en röstvarning kan höras.

Obs:

• Roboten övergår automatiskt till viloläge om den lämnas i en felstatus i över 10 minuter.
• Om du manuellt placerar en robot i felstatus i laddningsstationen avslutas den pågående städningen.

Systemåterställning

Om roboten inte reagerar på knapptryck eller inte kan stängas av ska du återställa systemet genom att ta av det magnetiska topplocket och trycka på återställningsknappen.

Obs! Efter återställning av systemet återställs befintliga inställningar som schemalagd städning och WiFi till fabriksinställningarna.

Inaktiverar WiFi

För att koppla bort roboten från WiFi, tryck på Reset-knappen tills du hör ett röstmeddelande. Vänta sedan i 5 minuter, och WiFi kommer att inaktiveras automatiskt. Om du vill ansluta igen, följ de relaterade anslutningsinstruktionerna.

Återställa fabriksinställningar

Om roboten inte fungerar efter en systemåterställning ska du slå på den. Tryck och håll ned och tryck samtidigt på återställningsknappen tills du hör röstsignalen "Restoring factory settings. This will take about 5 minutes. (Återställer fabriksinställningar, detta tar ca 5 min.)". Roboten kommer därefter att återställas till fabriksinställningarna.

D Rutinunderhåll

Obs:

• Produkten måste vara avstängd och stickkontakten måste dras ut ur vägguttaget innan du rengör eller underhåller den.
• Utbytesfrekvensen kan variera beroende på situationen. Om onormalt slitage förekommer måste du genast byta ut delarna.

D1 Huvudborstar

* Rengör varannan vecka och byt ut med 6–12 månaders mellanrum.

D1-1—Huvudborstskydd

D1-2—Spärrar till huvudborstens lock

D1-3—Huvudborstar

D1-4—Huvudborstlager

D1-5—Skyddsring

D1-6—Vänd på roboten och tryck de två spärrarna inåt för att ta bort huvudborstskyddet.

D1-7—Lyft på huvudborstarna och ta ut dem, ta bort lagren och ta bort här som fastnat eller smuts i huvudborstarnas och lagrens båda ändar.

Obs! Om skyddsringarna blir smutsiga ska du rotera och avlägsna dem för att göra dem rena vid behov.

D1-8—Sätta tillbaka huvudborstarnas lager. Sätt sedan tillbaka huvudborstarna och kontrollera att färgen på huvudborstens, huvudborstens lager och pilen på roboten matchar.

D1-9—Sätt tillbaka huvudborstskyddet. Kontrollera att dess fyra tänder sitter på rätt plats, tryck sedan ner huvudborstskyddet tills det läser fast med ett klick.

Obs:

• Du rekommenderas att torka av huvudborstarna med en fuktig trasa. Våta huvudborstar kan lufttorkas, men inte i direkt solljus.
• Använd inte frätande rengöringsmedel eller desinfektionsmedel för att rengöra huvudborstarna.

D2 Sidoborste

* Rengör varje månad och byt ut med 3–6 månaders mellanrum.

D2-1—Vänd på roboten, skruva loss sidoborsten, ta sedan bort och rengör den.

D2-2—Sätt mittskåran i linje med den upphöjda delen på roboten och dra åt skruvarna för att sätta tillbaka sidoborsten.

D3 Flervägshjul

* Rengör efter behov.

D3-1—För in ett verktyg, såsom en liten skruvmejsel, i flervägshjulet från vänster eller höger och bänd långsamt ut det. Fästet till flervägshjulet kan inte tas bort. Obs!

D3-2—Skölj hjulet och axeln med vatten för att avlägsna här eller smuts. Lufttorka, sätt tillbaka och tryck tillbaka hjulet och axeln på plats.

D4 Huvudhjul

* Rengör efter behov.

Rengör huvudhjulen med en mjuk, torr trasa.

D5 Dammbehållare

* Rengör efter behov.

D5-1—Ta bort robotens magnetiska topplock och tryck på dammbehållarens spärranordning för att ta ut dammbehållaren.

D5-2—Tryck på läset till dammbehållarens lock för att öppna dammbehållarens lock och ta bort det tvättbara filtret. Töm sedan dammbehållaren.

D5-3—Fyll dammbehållaren med rent vatten, sätt tillbaka det tvättbara filtret och stäng dammbehållarens lock. Skaka dammbehållaren försiktigt och håll sedan ut smutsvattnet.

Obs! Förhindra blockering genom att endast använda rent vatten utan rengöringsmedel.

D5-4—Låt dammbehållaren och det tvättbara filtret torka i minst 24 timmar för att bli helt torra innan du sätter tillbaka dem.

D6 Tvättbart filter

* Rengör varannan vecka och byt ut med 6-12 månaders mellanrum.

D6-1—Tryck på låset till dammbehållarens lock för att öppna dammbehållarens lock och ta bort filtret.

D6-2—Skölj filtret flera gånger och knacka på det för att ta bort så mycket smuts som möjligt.

Obs! Vidrör inte filterytan med händer, borstar eller hårdå föremål för att undvika potentiell skada.

D6-3—Låt filtret torka ordentligt i minst 24 timmar innan du sätter tillbaka det.

D7 Moppdukar

* Rengör efter behov och byt ut med 1–3 månaders mellanrum.

D7-1—Ta bort moppdukarna från moppduksfästena. Rengör moppdukarna och låt dem lufttorka.

Obs! En smutsig moppduk kommer att påverka moppningsprestandan. Rengör före användning.

D7-2—Sätt moppdukarna på plats i fästena.

D8 Robotsensorer

*Rengör efter behov.

Använd en mjuk, torr trasa för att torka och rengöra alla sensorer, inklusive:

D8-1—Uppåtriktad sensor

D8-2—Lokaliserare för laddningsstation

D8-3— Reactive AI-sensor för identifiering av hinder

D8-4—Väggsensor

D9 Flytta laddningsstationen

Ta tag i baksidan med ena handen och den inre sidan av framsidan med andra handen för att flytta laddningsstationen. Lyft inte direkt i laddningsstationens bas eller i dess lock för att inte riskera att laddningsstationen trillar av.

D10 Tank för smutsvatten

* Rengör efter behov.

Öppna tanken för smutsvatten och håll ut smutsvattnet. Fyll vattentanken med rent vatten, stäng locket, lås spärranordningen och skaka. Håll ut smutsvattnet. Lås locket och sätt tillbaka vattentanken.

Obs:

- Använd endast kallt vatten för att undvika att vattentanken deformeras.

- Om det finns vatten utanpå vattentanken ska du torka det med en mjuk, torr trasa innan du sätter tillbaka tanken.

D11 Laddningskontakter

* Rengör efter behov.

Använd en mjuk, torr trasa för att torka laddningskontakterna på roboten och laddningsstationen.

D12 Byta dammsugarpåsen för engångsbruk

D12-1—Öppna laddningsstationens lucka och ta bort dammbehållarens lock.

D12-2—Ta bort dammsugarpåsen för engångsbruk och slang den.

Obs:

• Dammsugarpåsens handtag försluter påsen när den avlägsnas och hindrar lackage.
• Sätt alltid i en dammsugarpåse innan du sätter tillbaka dammbehållarens lock för att undvika automatisk tömning utan dammsugarpåse. Du kan även inaktivera automatisk tömning i appen.

D12-3—Rengör filtret med torr trasa, sätt i en ny dammsugarpåse för engångsbruk hela vägen ner och öppna upp den jämnt.

Obs! Kontrollera att dammsugarpåsen för engångsbruk sitter som den ska så att inte damm läcker ut och skadar laddningsstationen.

D12-4—Sätt tillbaka dammbehållarens lock och stäng laddningsstationens lucka så att dammbehållaren blir ordentligt försluten.

D13 Rengöringstråget

* Rengör efter behov.

D13-1—Ta bort rengöringstråget.

D13-2—Skölj rengöringstråget och filtret i vatten.

D13-3—Sätt tillbaka rengöringstråget.

Grundläggande parametrar

Robot

Modell RRE0VSP
Batteri	14,4 V/6 400 mAh(TYP) litiumjonbatteri
Angiven ineffekt 20 VDC 1,5 A

Obs! Serienumret finns på ett klistermärke på robotens undersida.

Station för tömning, rengöring och påfyllning

Modell EWFD49HRR
Angiven ingångsspänning	220–240 VAC
Angiven frekvens 50–60 Hz
Angiven ineffekt (dammuppsamling)	3 A
Angiven ineffekt (Mopptvätt med varmvatten)	5,7 A
Angiven ineffekt (Laddning och torkning)	0,6 A
Angiven uteffekt 20 VDC 1,5 A

EU-försäkran om överensstämmelse

Härmed förklarar Beijing Roborock Technology Co., Ltd. att radioutrustningen av typen RRE0VSP överensstämmer med direktiv 2014/53/EU. Hela texten EU-försäkran om överensstämmelse finns på följande internetadress: https://global.roborock.com/pages/compliance

Vänligen besök följande länk för att se nätverksgränssnitt som produkten exponerar, tjänster som är tillgängliga via nätverksgränssnitten och information om externa sensorer. https://global.roborock.com/pages/compliance

Vanliga problem

Skanna QR-koden nedan för att visa Vanliga problem.

Português
