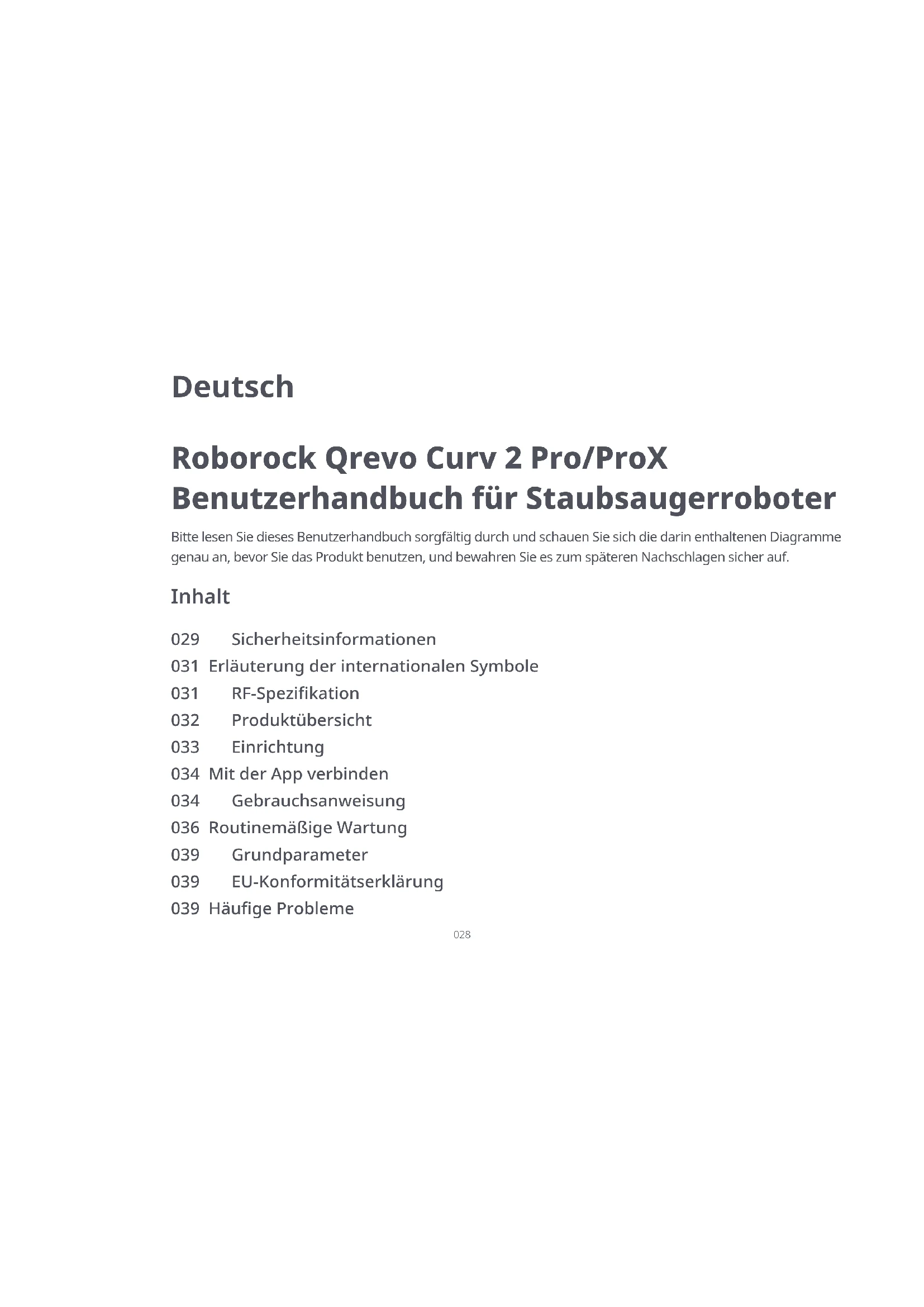

Roborock Qrevo Curv 2 Pro/ProX Benutzerhandbuch für Staubsaugerroboter

Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch und schauen Sie sich die darin enthaltenen Diagramme genau an, bevor Sie das Produkt benutzen, und bewahren Sie es zum späteren Nachschlagen sicher auf.

Inhalt

029 Sicherheitsinformationen
031 Erläuterung der internationalen Symbole
031 RF-Spezifikation
032 Produktübersicht
033 Einrichtung
034 Mit der App verbinden
034 Gebrauchsanweisung
036 Routinemäßige Wartung
039 Grundparameter
039 EU-Konformitätserklärung
039 Häufige Probleme

Sicherheitsinformationen

Einschränkungen

WARNUNG

• Verwenden Sie zum Aufladen des Akkus nur die mit diesem Produkt mitgelieferte abnehmbare Dockingstation Roborock EWFD49HRR.
• Vor der Reinigung oder Wartung des Produkts muss das Produkt ausgeschaltet und der Netzstecker aus der Steckdose gezogen werden.
• Um eine Gefährdung durch unbeabsichtigtes Zurücksetzen der thermischen Sicherung zu vermeiden, darf dieses Gerät nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig durch den Anbieter an- und ausgeschaltet wird.
• Mit der Dockingstation darf nur der Staubsaugerroboter mit einem Lithium-Ionen-Akku des Typs 14,4 V/6.400 mAh aufgeladen werden.

ACHTUNG

• Verwenden Sie das Produkt nur gemäß Benutzerhandbuch. Jeglicher Verlust oder Schaden, der durch eine unsachgemäße Nutzung entsteht, ist durch den Benutzer zu verantworten.
• Erlauben Sie nicht die Verwendung als Spielzeug. Wenn das Produkt durch Kinder oder in deren Nähe verwendet wird, müssen Sie sorgfältig achtgeben.
• Achten Sie darauf, dass der Staubbehälter, der waschbare Filter, der Staubbeutel, die Seitenbürste, Wischtücher, Hauptbürsten sowie deren Abdeckung vor dem Reinigungsvorgang korrekt positioniert sind.
• Verwenden Sie das Produkt nicht zum Entfernen harter oder scharfer Gegenstände (z. B. Dekorationsreste, Glas und Nägel), um Kratzer am Roboter, an der Dockingstation oder am Boden zu vermeiden.
• Sitzen oder stehen Sie nicht auf dem Roboter oder der Dockingstation.
• Zur Vermeidung von Korrosion oder Beschädigung verwenden Sie keine Desinfektionsmittel und verwenden Sie nur die von Roborock empfohlene Reinigungslösung.
• Platzieren Sie keine flachen Gegenstände (wie Schuhe oder Matten) in die Nähe von erhöhten Bereichen wie Treppenstufen. Andernfalls kann der Roboter aufgrund von Sensorfehlfunktionen herunterfallen.
• Zur Vermeidung von Wasserschäden stellen Sie sicher, dass der Boden im Wirkungsbereich des Roboters frei von Flüssigkeit ist.
• Verwenden Sie dieses Produkt nicht auf hochgelegenen Flächen ohne Schutzbarrieren, wie z. B. auf dem Boden einer Galerie, einer offenen Terrasse, einer Schräge oder auf Möbeln.
• Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von Menschen und Haustieren von Nähten, Öffnungen und beweglichen Teilen des Produkts fern, um mögliche Verletzungen zu vermeiden.
• Verwenden Sie das Produkt nicht in Räumen, in denen ein Säugling oder ein Kind schläft.
• Halten Sie den Roboter beim Tragen nicht an den vertikalen Stoßfänger, der magnetischen oberen Abdeckung, der Seitenbürste oder dem Stoßfänger. Heben Sie die Dockingstation nicht am Unterbau an.

• Verwenden Sie die Dockingstation nicht zum Aufnehmen von Steinen, Papierschnipseln oder anderen Gegenständen, die den Luftkanal blockieren könnten.

• Verwenden Sie den Roboter oder die Dockingstation nicht zum Aufsaugen von brennenden oder rauchenden Objekten wie Zigaretten, Zündhölzern, heißer Asche oder brennbaren oder explosiven Gegenständen wie Feuerzeugen, Benzin und Tonern, die in Druckern oder Kopierern verwendet werden.

• Setzen Sie die Dockingstation auf einem harten, ebenen Untergrund. Halten Sie die Dockingstation, den Roboter und das Netzkabel von Feuer und Wärmequellen wie einem Heizkörper fern. Vermeiden Sie feuchte und enge Stellen oder Orte, an denen der Roboter eventuell in die Luft gehoben werden könnte.
• Positionieren Sie keine Gegenstände auf dem Roboter oder der Dockingstation, in der Nähe des Saugeinlasses der Dockingstation und verdecken Sie sie auch nicht mit Gegenständen (einschließlich staubdichter Abdeckungen).
• Verwenden Sie das Produkt nicht ohne Staubbeutel.
• Verwenden Sie das Produkt nicht, wenn es beschädigt wurde. Kontaktieren Sie den Kundendienst, um Hilfe zu erhalten.
• Verwenden Sie das Produkt immer in gut belüfteten Bereichen, um Überhitzung zu vermeiden.
• Roborock und seine Händler lehnen jede Haftung für indirekte, strafbare oder zufällige Folgeschäden ab, die sich aus der Verwendung, der unsachgemäßen Verwendung oder der Unfähigkeit zur Verwendung dieses Produkts ergeben. Dieser Haftungsausschluss hat keinen Einfluss auf gesetzliche Rechte, die nach geltendem Recht nicht ausgeschlossen werden können.
• Spülen Sie den Roboter und die Dockingstation nicht ab.
• Achtung, heiße Oberfläche. Berühren Sie nicht die Reinwasserspender oder Trocknungsluftauslässe.

Akku und Laden

WARNUNG

• Verwenden Sie stets nur ordnungsgemäß geerdete Steckdosen, um das Stromschlagrisiko zu minimieren. Wenn keine solche Steckdose vorhanden ist, müssen Sie diese von einem Elektriker installieren lassen.
• Vergewissern Sie sich, dass die Versorgungsspannung den auf der Dockingstation angegebenen Anforderungen entspricht.
• Um Rauch-, Überhitzungs- oder Brandrisiken zu minimieren, verwenden Sie bitte nur die mit dem Produkt gelieferten Komponenten: Akku, Ladegerät, Ladekabel, Dockingstation und weiteres Zubehör.
• Verwenden Sie das Produkt nicht mit jeglichen Arten von Netzadaptern, da dies eine Gefährdung darstellen kann und die Garantie erlischt.
• Entsorgen Sie Altbatterien nicht im Müll. Führen Sie sie dem professionellen Recycling zu.
• Treffen Sie Schutzmaßnahmen, wenn die Dockingstation in einer gewittergefährdeten Gegend oder mit instabiler Spannung verwendet wird.
• Wenn das Produkt über längere Zeit nicht genutzt wird, lagern Sie es nach vollständiger Ladung an einem kühlen, trockenen Ort, schalten Sie es aus und ziehen Sie den Stecker. Laden Sie es mindestens alle drei Monate auf, um eine Tiefentladung des Akkus zu vermeiden.
• Achten Sie beim Transport darauf, dass der Roboter ausgeschaltet ist, die Wassertanks leer sind und der Stecker zur Dockingstation gezogen ist. Es wird empfohlen, die Originalverpackung zu verwenden.

Erläuterung der internationalen Symbole

Symbol SCHUTZERDE (Schutzerdung)

- Nur für die Verwendung in Innenräumen.

RF-Spezifikation

Service Protokoll Frequenzbereich Max. Ausgangsleistung
WLAN 802.11b/g/n 2.400-2.483,5 MHz		≤slant 20 dBm
Bluetooth BLE 4.1 2.400-2.483,5 MHz <10 dBm

A Produktübersicht

A1 Roboter (Ansicht von oben)

-Power/Reinigen

• Zum Ein-/Ausschalten des Roboters gedrückt halten

- Zum Starten der Reinigung drücken

-Stromanzeigeleuchte

• Weiß: Akkustand ≥ 15 %

• Rot: Akkustand < 15 %

- Langsames Pulsieren: Aufladen oder Hochfahren

• Rot blinkend: Fehler

• Langsames blaues Pulsieren: Remote-Sicht

• Langsam blau blinkend: Auf WLAN-Verbindung warten

- Schnell blau blinkend: Verbindung wird hergestellt

- Konstant blau: Sprachassistent funktioniert/WLAN verbunden

—Dockingstation

- Roboter nicht an Dockingstation: Zum Starten des Dockvorgangs drücken/Zum Starten der Punktreinigung gedrückt halten

- Roboter an Dockingstation: Zum Entleeren drücken/Zum Waschen der Wischtücher gedrückt halten

Hinweis: Drücken Sie beliebige Taste, um den laufenden Roboter zu pausieren.

A1-1—Vertikaler Stoßfänger

A1-2—LiDAR-Sensor

A1-3—Mikrofone

A1-4—Aufwärtssensor

A1-5—Stationsfinder

A1-6— Reactive AI-Hinderniserkennungssensor

A1-7—LED-Aufhelllicht

A1-8—Wandsensor

A1-9—Lautsprecher

A2 Roboter (Ansicht von unten)

A2-1—Klippensensoren

A2-2—Teppichsensor

A2-3—Seitenbürste

A2-4—Hauptbürstenabdeckung

A2-5—Rundlaufrad

A2-6—Hauptbürsten

A2-7—Verschlüsseder Hauptbürstenabdeckung

A2-8—Haupträder

A2-9—Wischtücher

A3 Roboter (ohne obere Abdeckung)

A3-1—Magnetische obere Abdeckung

A3-2—Reset-Taste

A3-3—Stoßfänger

A3-4—Saugeinlass

A3-5— Automatisches Anheben und Drehen der Moppmodule

A3-6—Staubbehälter

A3-7—Ladekontakte

A3-8—Kommunikationssensor

A3-9—Selbstbefüllender Anschluss

A4-1—Klettverschlussaufsätze

A4-2—Moppachse

Bringen Sie die Wischtücher flach und sicher an. Hinweis:

A5 Wischtuch

A6 Staubbehälter

A6-1—Deckelverschluss des Staubbehälters

A6-2—Deckel des Staubbehälters

A6-3—Staubbehälterverschluss

A6-4—Waschbarer Filter

A6-5—Saugeinlass

A6-6—Lufteinlass

A7 Netzkabel

A8 Entleerungs- und Auffüllstation (Rückansicht)

A8-1—Stromanschluss

A9 Einweg-Staubbeutel

A10 Entleerungs- und Auffüllstation

A10-1—Abdeckung der Dockingstation

A10-2—Staubbehälterabdeckung

A10-3—Schmutzwassertank

A10-4—Wassertankverriegelung

A10-5—Wassertankgriff

A10-6—Filter

A10-7—Schlitz für Staubbeutel

A10-8—Reinwassertank

A10-9—Statusanzeigeleuchte dass die Status-KB1-2-Wach-Sleudene Roboter in einem

• Langsames Pulsieren: Entleeren/Moppwaschen
  • Rot: Dockingstationsfehler
  • Aus: Ausgeschaltet/Laden

A10-10—Unterbau der Dockingstation

A10-11—Ladekontakte

A10-12—Ablassanschluss

A10-13—Filter für Auffangbecken

A10-14—Trocknungsluftauslässe

A10-15—Stationsstandortsignal

A10-16—Saugeinlass

A10-17—Wiederauffüllanschlussdes Roboters

A10-18—Mopp-Wascheinsatz

A10-19—Wasserstandschwimmer

A10-20—Reinwasserverteiler

Hinweis: Die Status-Kontrolleuchte ist im DND-Modus aus oder abgeblendet, um nicht zu stören.

B Einrichtung

B1 Wichtige Informationen

B1-1—Heben Sie Kabel, harte oder scharfe Gegenstände (wie Nägel und Glas) und lose Gegenstände vom Boden auf und entfernen Sie instabile, zerbrechliche, wertvolle oder gefährliche Gegenstände, um Personen- und Sachschäden zu vermeiden, die durch verfangene, angefahrene oder vom Roboter umgestoßene Gegenstände verursacht werden können.

höher gelegenen Bereich einsetzen (wie zum Beispiel einer Maisonettewohnung), verwenden Sie stets eine Sicherheitsbarriere, um Stürze zu vermeiden, bei denen Personen verletzt oder Gegenstände beschädigt werden könnten.

Hinweise:

• Folgen Sie dem Roboter beim ersten Einsatz entlang der gesamten Reinigungsstrecke und achten Sie auf mögliche Probleme. Bei zukünftigen Einsätzen kann sich der Roboter dann selbstständig reinigen.
• Um eine übermäßige Ansammlung von Schmutz auf den Wischtüchern zu verhindern, sollten die Böden vor dem ersten Wischvorgang mindestens dreimal gesaugt werden.

B2 Aufbau

Richten Sie die Moppachsen im Roboter aus und montieren Sie sie, bis Sie ein „Klicken“ hören.

B3 Positionieren der Dockingstation

Platzieren Sie die Dockingstation auf hartem, ebenem Untergrund (Holz, Fliesen, Beton o.ä.) direkt an einer Wand. Der Platz um die Station sollte mind. 90 cm Höhe, 46 cm Länge und 120 cm Tiefe umfassen. Damit die mobile App problemlos genutzt werden kann, sollte am Standort eine optimale WLAN-Verbindung gegeben sein. Schließen Sie das Gerät an die Stromversorgung an, und stellen Sie sicher,

B3-1—Über 120 cm

B3-2—Über 90 cm

B3-3—Über 46 cm

Hinweise:

- Wenn das Netzkabel senkrecht auf den Boden hängt, kann es vom Roboter erfasst werden, wodurch die Dockingstation möglicherweise bewegt oder getrennt wird.

• Die Status-Kontrolleuchte ist eingeschaltet, wenn die Dockingstation eingeschaltet ist, und aus, wenn der Roboter lädt.

• Die Status-Kontrolleuchte leuchtet rot, wenn ein Fehler auftritt.

- Platzieren Sie die Dockingstation auf einem harten, ebenen Untergrund, abseits von Feuer, Hitze und Wasser. Vermeiden Sie enge Stellen oder Orte, an denen der Roboter eventuell in die Luft gehoben werden könnte.

- Wenn Sie die Dockingstation auf einem weichen Untergrund (Teppich/Matte) platzieren, kann die Dockingstation kippen, was zu Problemen beim Andocken und Verlassen führt.

- Schützen Sie die Dockingstation vor direkter Sonneneinstrahlung und allem, was das Stationsstandortsignal blockieren könnte, andernfalls kennt der Roboter möglicherweise nicht zur Dockingstation zurück.

- Verwenden Sie die Dockingstation nicht ohne den Reinwassertank, Schmutzwassertank, die Staubbehälterabdeckung, den Einweg-Staubbeutel oder den Mopp-Wascheinsatz.

- Warten Sie die Dockingstation gemäß der routinemäßigen Wartung. Reinigen Sie das Netzkabel und die Ladekontakte der Dockingstation nicht mit einem nassen Tuch oder Taschentuch.

- Alle Stationen werden vor dem Verlassen des Werks einem Wassertest unterzogen. Es Ist normal, dass eine kleine Menge Wasser in den Wasserleitungen der Dockingstation verbleibt.

B4 Einschalten und Aufladen

Zum Einschalten des Roboters ⏻ gedrückt halten. Warten Sie, bis die Stromanzeigeleuchte durchgehend leuchtet und platzieren Sie dann den Roboter vor der Dockingstation. Achten Sie darauf, dass die Dockingstation an die Stromversorgung angeschlossen ist. Drücken Sie dann ⏻, und der Roboter kehrt automatisch zum Laden zur Dockingstation zurück. Der Roboter ist mit einem integrierten leistungsstarken Lithium-Ionen-Akku ausgestattet. Sorgen Sie dafür, dass der Roboter geladen bleibt, um die Akkuleistung zu erhalten.

B4-1—Die Status-Kontrollleuchte der Dockingstation geht aus, die Stromanzeigeleuchte des Roboters pulsiert langsam: Aufladen.

Hinweis: Bei niedrigem Akkustand lässt sich der Roboter möglicherweise nicht einschalten. Platzieren Sie den Roboter in diesem Fall zum Laden auf der Dockingstation.

Mit der App verbinden

1. App herunterladen

Suchen Sie im App Store oder in Google Play nach „Roborock“ oder scannen Sie den QR-Code, um die App herunterzuladen und zu installieren.

2. WLAN zurücksetzen

Halten Sie die gleichzeitig und gedrückt, bis Sie den Hinweis „Setze WLAN zurück“ hören. Wenn die Stromanzeigeleuchte langsam in blau blinkt, wurde das WLAN zurückgesetzt. Der Roboter wartet dann auf eine Verbindung.

Hinweis: Wenn Sie sich aufgrund Ihrer Router-Konfiguration, wegen eines vergessenen Kennworts oder aus einem anderen Grund nicht mit dem Roboter verbinden können, setzen Sie das WLAN zurück und fügen Sie Ihren Roboter als neues Gerät hinzu.

3. Gerät hinzufügen

Öffnen Sie die Roborock App, tippen Sie auf „Gerät hinzufügen“ oder „+“ und folgen Sie der Anleitung in der App, um ein Gerät hinzuzufügen.

Hinweise:

• Der tatsächliche Prozess kann aufgrund kontinuierlicher App-Updates variieren. Folgen Sie der Anleitung in der App.
• Es wird nur 2,4-GHz-WLAN unterstützt.

© Gebrauchsanweisung

C1 Füllen des Reinwassertanks

Öffnen Sie die Abdeckung der Dockingstation, heben Sie den Reinwassertank heraus, öffnen Sie dessen Deckel und füllen Sie ihn mit Leitungswasser auf. Schließen Sie nach dem Auffüllen wieder den Deckel, betätigen Sie die Verriegelung und setzen Sie den Reinwassertank zurück in die Dockingstation.

Hinweise:

• Um Schäden zu vermelden, sollten Sie kein Desinfektionsmittel verwenden, sondern nur von Roborock empfohlene Reinigungslösung.
• Nicht zu viel Reinigungslösung hinzufügen, um zu verhindern, dass der Roboter aufgrund von Schlupf nicht ordnungsgemäß funktioniert.
• Verwenden Sie nur kaltes Wasser, um Verformungen zu vermeiden.
• Wenn Wasserflecken außen auf dem Wassertank verbleiben, wischen Sie sie mit einem welchen, trockenen Tuch ab, bevor Sie den Tank wieder einsetzen.

Einschalten/Ausschalten

Zum Einschalten des Roboters 🚫 gedrückt halten. Die Stromanzeigeleuchte geht an und der Roboter wartet auf Aufträge. Zum Ausschalten des Roboters und Abschließen des Reinigungsvorgangs 🚫 gedrückt halten.

Hinweis: Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden.

Reinigung starten

Zum Starten der Reinigung übrücken. Der Roboter plant seine Reinigungsroute für jeden Raum und beginnt zunächst in den Ecken, bevor er den Rest des Raums im Zickzack befährt. Auf diese Weise reinigt der Roboter alle Räume nacheinander, gründlich und effizient.

Hinweise:

• Damit der Roboter automatisch zur Dockingstation zurückkehrt, starten Sie ihn von der Station aus und bewegen Sie diese während der Reinigung nicht.
• Bei zu niedrigem Akkustand kann die Reinigung nicht gestartet werden. Lassen Sie den Roboter vor

Reinigungsbeginn aufladen.

• Entfernen Sie vor der Reinigung die Kabel (einschließlich des Stromkabels von der Dockingstation) und wertvolle Gegenstände vom Boden. Lose Gegenstände könnten durch den Roboter gezogen werden, was zum Ausstecken von Elektrogeräten oder zur Beschädigung von Kabeln und zu Sachschäden führen könnte.
• Wenn die Reinigung in weniger als 10 Minuten abgeschlossen ist, reinigt der Roboter den Bereich zweimal.
• Wenn der Akku während eines Reinigungszyklus zur Neige geht, kehrt der Roboter automatisch in die Dockingstation zurück. Nach dem Aufladen macht der Roboter dort weiter, wo er aufgehört hat.
• Der Roboter zieht die Wischtuchhalterungen beim Reinigen des Teppichs ein. Sie können den Teppich in der App auch als Sperrzone festlegen, um ihn zu vermeiden.
• Vergewissern Sie sich vor jedem Reinigen, dass die Wischtücher ordnungsgemäß angebracht wurden.

Punktreinigung

Zum Starten der Punktreinigung △ gedrückt halten.

Reinigungsbereich: Der Roboter reinigt einen quadratischen Bereich von 1,5 m × 1,5 m, der um ihn selbst zentriert ist.

Hinweis: Nach der Punktreinigung kehrt der Roboter automatisch zum Startpunkt zurück und wartet auf Aufträge.

Pausieren

Zum Pausieren des laufenden Roboter beliebige Taste drücken. Zum Fortführen der Reinigung drücken Sie ⏻. Während der Roboter pausiert, drücken Sie ⏻, um den Roboter zur Dockingstation zurückzuschicken.

Hinweis: Einen pausierten Roboter manuell auf der Dockingstation zu platzieren, beendet die laufende Reinigung.

Schlafen

Wenn der Roboter über 10 Minuten lang pausiert, schaltet er in den Schlafmodus und die Stromanzeigeleuchte blinkt alle paar Sekunden. Zum Aufwecken des Roboters eine beliebige Taste drücken.

Hinweise:

- Der Roboter schaltet sich nicht in den Schlafmodus, wenn er aufgeladen wird.

- Wenn sich der Roboter länger als 12 Stunden im Schlafmodus befindet, schaltet er sich automatisch ab.

DND-Modus

Der Standardzeitraum für „Nicht stören“ (Do Not Disturb, DND) ist von 22:00 bis 08:00 Uhr. In der App können Sie den DND-Modus deaktivieren oder den Zeitraum anpassen. Außerdem können Sie automatisches Laden, Leeren und Trocknen aktivieren, die Anzeigenleuchten dimmen oder die Lautstärke der Ansagestimme im DND-Modus verringern.

Moppwäsche

Während der Reinigung bestimmt der Roboter automatisch, wann er zum Waschen des Mopps und zum Nachfüllen des Wassertanks zur Dockingstation zurückkehren sollte, um seine Wischleistung zu maximieren. Zum manuellen Starten

des Waschens tippen Sie in der App auf die entsprechende Schaltfläche. Zum Stoppen des Waschens eine beliebige Taste drücken.

Hinweise:

• Um sicherzustellen, dass der Roboter die Wischtücher automatisch wäscht, starten Sie ihn von der Dockingstation aus.
• Vergewissern Sie sich, dass das Reinigungstablett ordnungsgemäß angebracht wurde. Bewegen Sie den Roboter oder die Dockingstation während der Moppwäsche nicht.
• Berühren Sie nicht die Reinwasserspender, um Verbrühen mit heißem Wasser zu vermeiden.
  • Die Häufigkeit der Moppwäsche und der Modus lassen sich in der App einstellen.

Entleeren

Nach dem Reinigen kehrt der Roboter zur Dockingstation zurück, wo nach Bedarf die automatische Entleerung beginnt. Um die manuelle Entleerung zu starten, drücken Sie am Roboter, wenn sich dieser an der Dockingstation befindet, oder tippen Sie auf die jeweilige Taste in der App. Zum Stoppen des Entleerens eine beliebige Taste drücken.

Hinweise:

• Wenn das Entleeren über einen längeren Zeitraum nicht durchgeführt wurde, leeren Sie den Staubbehälter manuell und stellen Sie sicher, dass der Lufteinlass frei ist, damit eine optimale Entleerung gewährleistet ist.
  • Die automatische Entleerung lässt sich in der App deaktivieren.
• Vermeiden Sie häufiges manuelles Entleeren.
• Verwenden Sie den Roboter nicht ohne angebrachten Staubbehälterdeckel oder Einweg-Staubbeutel.

Trocknen

Nach der Reinigung bzw. dem Waschen der Wischtücher beginnt falls nötig der Trocknungsvorgang. Zum manuellen Starten bzw. Stoppen der Trocknung tippen Sie in der App auf die entsprechende Schaltfläche.

Hinweise:

• Die Trocknungsdauer lässt sich in der App einstellen.
• „Automatisch Trocknen“ lässt sich in der App
deaktivieren.
- Halten Sie die Trocknungs-Luftauslässe während der Trocknung frei.

Aufladen

Nach der Reinigung kehrt der Roboter automatisch in die Dockingstation zurück, um sich aufzuladen. Zum Zurücksenden des angehaltenen Roboters zur Dockingstation △drücken. Die Stromanzeigeleuchte pulsiert langsam, während der Roboter lädt.

Hinweis: Findet der Roboter die Dockingstation nicht, kehrt er automatisch in seine Startposition zurück. Setzen Sie den Roboter zum Aufladen manuell an die Dockingstation.

Fehler

Bei Fehlern blinkt die Stromanzeigenleuchte rot oder die rote Status-Kontrollleuchte erscheint. In der App erscheint eine Popup-Benachrichtigung, und möglicherweise ertönt ein Sprachalarm.

Hinweise:

• Der Roboter geht automatisch in den Schlafmodus,

wenn er sich länger als 10 Minuten in einem fehlerhaften Zustand befindet.

- Einen Roboter in einem fehlerhaften Zustand manuell auf der Dockingstation zu platzieren, beendet die laufende Reinigung.

System zurücksetzen

Wenn der Roboter auf Drücken einer Taste nicht reagiert oder nicht ausgeschaltet werden kann, setzen Sie das System zurück, indem Sie die magnetische Abdeckung entfernen und die Reset-Taste drücken.

Hinweis: Nach dem Zurücksetzen des Systems werden vorhandene Einstellungen wie die planmäßige Reinigung und das WLAN auf die Werkseinstellungen zurückgesetzt.

WLAN deaktivieren

Um den Roboter vom WLAN zu trennen, drücken Sie die Reset-Taste, bis Sie eine Sprachnachricht hören. Warten Sie anschließend 5 Minuten und das WLAN wird automatisch deaktiviert. Wenn Sie die Verbindung erneut herstellen möchten, folgen Sie bitte den entsprechenden Verbindungsanweisungen.

Werkseinstellungen wiederherstellen

Wenn der Roboter auch nach dem Zurücksetzen nicht ordnungsgemäß funktioniert, schalten Sie ihn ein. Halten Sie ☐ gedrückt und drücken Sie zugleich die Reset-Taste, bis zur Ansage „Werkseinstellungen wiederherstellen. Dies dauert etwa 5 Minuten." hören. Der Roboter wird dann auf die Werkseinstellungen zurückgesetzt.

D Routinemäßige Wartung

Hinweise:

• Vor der Reinigung oder Wartung des Produkts muss das Produkt ausgeschaltet und der Netzstecker aus der Steckdose gezogen werden.
  • Die Häufigkeit des Austauschs kann je nach tatsächlicher Situation variieren. Bei abnormalem Verschleiß müssen die Teile sofort ausgetauscht werden.

D1 Hauptbürsten

* Alle 2 Wochen reinigen und alle 6–12 Monate austauschen.

D1-1—Hauptbürstenabdeckung

D1-2—Verschlüsseder Hauptbürstenabdeckung

D1-3—Hauptbürsten

D1-4—Hauptbürstenlager

D1-5—Schutzring

D1-6—Drehen Sie den Roboter um und drücken Sie die zwei Verriegelungen nach innen, um die Hauptbürstenabdeckung zu entfernen.

D1-7—Heben Sie die Hauptbürsten an und dann heraus, entfernen Sie die Lager sowie Haare oder Rückstände an beiden Enden der Hauptbürsten und deren Lager.

Hinweis: Wenn die Schutzringe verschmutzt sind, drehen Sie diese und nehmen Sie sie je nach Bedarf zur Reinigung ab.

D1-8—Setzen Sie die Hauptbürstenlager wieder ein. Setzen Sie dann die Hauptbürsten wieder ein. Achten Sie dabei darauf, dass die Farbe der Hauptbürste, ihres Lagers sowie der Pfell auf dem Roboter zueinander passen.

D1-9—Setzen Sie die Hauptbürstenabdeckung wieder ein. Achten Sie darauf, dass die vier Laschen vollständig in die Schlitze eingeführt sind, und drücken Sie die Hauptbürstenabdeckung nach unten, bis sie mit einem Klicken einrastet.

Hinweise:

• Es wird empfohlen, die Hauptbürsten mit einem feuchten Tuch abzuwischen. Wenn die Hauptbürsten nass sind, lassen Sie sie an einem offenen, aber sonnengeschützten Ort trocknen.
• Verwenden Sie keine Reinigungs- oder Desinfektionsmittel für die Hauptbürsten, die zu Korrosion führen können.

D2 Seitenbürste

* Monatlich reinigen und alle 3-6 Monate austauschen.

D2-1—Drehen Sie den Roboter um, schrauben Sie die Seitenbürste ab und entfernen Sie sie zur Reinigung.

D2-2—Richten Sie die mittlere Nut an der erhöhten Position am Roboter aus und ziehen Sie dann die Schraube fest, um die Seitenbürste wieder einzusetzen.

D3 Rundlaufrad

*Nach Bedarf reinigen.

D3-1—Setzen Sie ein Werkzeug, wie z. B. einen kleinen Schraubendreher, von links oder rechts in das Rundlaufrad ein, um es langsam herauszuhebeln.

Hinweis: Die Halterung des Rundlaufrads kann nicht entfernt werden.

D3-2—Spülen Sie das Rad und die Achse mit Wasser ab, um Haare und Schmutz zu entfernen. Lassen Sie das Rad und die Achse an der Luft trocknen, bauen Sie sie wieder ein und drücken Sie sie in Position.

D4 Haupträder

*Nach Bedarf reinigen.

Reinigen Sie die Haupträder mit einem weichen, trockenen Tuch.

DS Staubbehälter

*Nach Bedarf reinigen.

D5-1—Die obere magnetische Abdeckung des Roboters entfernen, auf den Staubbehälterverschluss drücken und den Staubbehälter entnehmen.

D5-2—Drücken Sie die Verriegelung des Staubbehälters, um den Deckel des Staubbehälters zu öffnen. Nehmen Sie dann den waschbaren Filter heraus und entleeren Sie den Staubbehälter.

D5-3—Füllen Sie den Staubbeutel mit

sauberem Wasser, setzen Sie den waschbaren Filter wieder ein und schließen Sie den Deckel des Staubbehälters. Schütteln Sie den Staubbehälter leicht und dann gießen Sie das schmutzige Wasser aus.

Hinweis: Zum Vermeiden von Verstopfungen verwenden Sie stets nur sauberes Wasser ohne Reinigungsflüssigkeit.

D5-4—Lassen Sie den Staubbehälter sowie den waschbaren Filter mindestens 24 Stunden durchgängig trocknen, bevor Sie sie wiedereinsetzen.

D6 Waschbarer Filter

* Alle 2 Wochen reinigen und alle 6–12 Monate austauschen.

D6-1—Drücken Sie die Verriegelung des Staubbehälters, um den Deckel des Staubbehälters zu öffnen. Dann nehmen Sie den Filter heraus.

D6-2—Spülen Sie den Filter mehrmals aus und klopfen Sie ihn ab, um so viel Schmutz wie möglich zu entfernen.

Hinweis: Berühren Sie die Filteroberfläche nicht mit den Händen, Bürsten oder harten Gegenständen, um mögliche Beschädigungen zu vermeiden.

D6-3—Lassen Sie den Filter mindestens 24 Stunden lang gründlich trocknen, bevor Sie ihn wieder einsetzen.

D7 Wischtücher

* Nach Bedarf reinigen und alle 1-3 Monate austauschen.

D7-1—Entfernen Sie die Wischtücher von den Halterungen. Reinigen Sie die Wischtücher und lassen Sie sie an der Luft trocknen.

Hinweis: Ein verschmutztes Wischtuch beeinträchtigt die Wischleistung. Reinigen Sie es vor dem Gebrauch.

D7-2—Stecken Sie die Wischtücher fest auf die Halterung.

D8 Robotersensoren

*Nach Bedarf reinigen.

Verwenden Sie ein weiches, trockenes Tuch, um alle Sensoren abzuwischen. Dazu gehören:

D8-1—Aufwärtssensor

D8-2—Stationsfinder

D8-3—Reactive AI-Hinderniserkennungssensor

D8-4—Wandsensor

D8-5—Kommunikationssensor

D8-6—Klippensensoren

D8-7—Teppichsensor

D9 Bewegen der Dockingstation

Wenn Sie die Dockingstation bewegen möchten, greifen Sie mit einer Hand die Rückseite und mit der anderen Hand die Innenseite der Vorderseite. Heben Sie nicht den Unterbau oder die Abdeckung der Dockingstation an, um zu verhindern, dass die Dockingstation abfällt.

D10 Schmutzwassertank

* Nach Bedarf reinigen.

Öffnen Sie den Deckel des Schmutzwassertanks und schütten Sie das Schmutzwasser aus. Befüllen Sie den Tank mit frischem Wasser, schließen Sie den Deckel sowie die Verriegelung und schütteln Sie den Tank. Gießen Sie das Schmutzwasser aus. Verriegeln Sie den Deckel und setzen Sie den Tank dann wieder ein.

Hinweise:

- Verwenden Sie nur kaltes Wasser, um Verformungen zu vermeiden.

- Wenn Wasserflecken außen auf dem Wassertank verbleiben, wischen Sie sie mit einem weichen, trockenen Tuch ab, bevor Sie den Tank wieder einsetzen.

D11 Ladekontakte

* Nach Bedarf reinigen.

Verwenden Sie ein trockenes, weiches Tuch, um die Ladekontakte am Roboter und an der Dockingstation abzuwischen.

D12 Einweg- Staubbeutel auswechseln

* Nach Bedarf austauschen.

D12-1—Öffnen Sie die Abdeckung der Dockingstation und entfernen Sie die Staubbehälterabdeckung.

D12-2—Nehmen Sie den Einweg-Staubbeutel heraus und entsorgen Sie ihn.

Hinweise:

- Der Griff des Staubbeutels dichtet den Beutel bei der Entnahme ab, um ein Austreten zu verhindern. - Setzen Sie stets einen Staubbeutel ein, bevor Sie die Abdeckung des Staubbehälters wieder anbringen, damit keine automatische Entleerung ohne Beutel stattfinden kann. Sie können die automatische Entleerung auch in der App deaktivieren.

D12-3—Reinigen Sie den Filter mit einem trockenen Tuch, setzen Sie einen neuen Einweg-Staubbeutel sorgfältig im Schlitz ein und breiten Sie ihn gleichmäßig aus.

Hinweis: Vergewissern Sie sich, dass der Einweg-Staubbeutel richtig eingesetzt ist, damit kein Staub austreten und die Dockingstation beschädigen kann.

D12-4—Bringen Sie die Abdeckung des Staubbehälters wieder an und setzen Sie die Abdeckung der Dockingstation auf, damit der Staubbehälter sicher verschlossen ist.

D13 Mopp-Wascheinsatz

* Nach Bedarf reinigen.

D13-1—Entnehmen Sie den Mopp-Wascheinsatz.

D13-2—Spülen Sie den Mopp-Wascheinsatz und den Filter mit Wasser ab.

D13-3—Setzen Sie den Mopp-Wascheinsatz wieder ein.

Grundparameter Roboter

Modell RRE0VSP
Akku	Lithium-Ionen-Akku vom Typ 14,4 V/6.400 mAh
Netzeingangsleistung	20 VDC 1,5 A

Hinweis: Die Seriennummer befindet sich auf einem Aufkleber an der Unterseite des Roboters.

Entleerungs- und Auffüllstation

Modell EWFD49HRR
Nenneingangs-spannung	220-240 VAC
Nennfrequenz 50-60 Hz
Nennein-gangsstrom (Staubsammlung)	3 A
Netzeingangsleistung (Heiße Wisch-tuchreinigung)	5,7 A
Nenneingangsleistung (Laden und Trocknen)	0,6 A
Nennausgangsleistung	20 VDC 1,5 A

EU- Konformitätserklärung

Hiermit erklärt Beijing Roborock Technology Co., Ltd., dass die Funkausrüstung des Typs RRE0VSP die Richtlinie 2014/53/EU erfüllt. Die vollständige Fassung der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: https://global.roborock.com/pages/compliance

Bitte besuchen Sie den folgenden Link, um die Netzwerkschnittstellen, die durch das Produkt bereitgestellt werden, die über die Schnittstellen verfügbaren Dienste sowie Informationen zu externen Sensoren einzusehen.

Scannen Sie den QR-Code unten, um häufige Probleme einzusehen.

Italiano

A10-3—Skittenvannstank

A10-4—Vanntanklokk

A10-5—Vanntankhåndtak

A10-6—Filter

D10 Skittenvannstank

D8-5—Kommunikationssensor

D8-6—Trappsensorer

D8-7—Mattsensor

D8-5—Kommunikationssensor

D8-6—Klippe-sensorer

D8-7—Tæppe-sensor
