BEDIENUNGSANLEITUNG Q7T+ ROBOROCK

Benutzerhandbuch für Staubsaugerroboter

Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch und schauen Sie sich die darin enthaltenen Diagramme genau an, bevor Sie das Produkt benutzen, und bewahren Sie es zum späteren Nachschlagen sicher auf.

Inhalt

026 Sicherheitsinformationen

028 Erläuterung der internationalen Symbole

028 Energiesparmodus

029 Produktübersicht

030 Einrichtung

031 Mit der App verbinden

032 Gebrauchsanweisung

033 Routinemäßige Wartung

034 Grundparameter

034 EU-Konformitätserklärung

035 Häufige Probleme

Sicherheitsinformationen

Einschränkungen

WARNUNG

• Verwenden Sie zum Aufladen des Akkus nur die Roborock Dockingstation AED08HRR oder SPCDZ03RR (Verwendung mit der Stromversorgung Roborock BLJ18WD200080P-V, BLJ18WD200080P-S oder BLJ18WD200080P-B).
  • Vor der Reinigung oder Wartung des Produkts muss das Produkt ausgeschaltet und der Netzstecker aus der Steckdose gezogen werden.
• Um eine Gefährdung durch unbeabsichtigtes Zurücksetzen der thermischen Sicherung zu vermeiden, darf dieses Gerät nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig durch den Anbieter an- und ausgeschaltet wird.
  • Die Dockingstation kann nur verwendet werden, um einen Saugroboter mit einem Lithium-Ionen-Akku mit 14,4 V/3200 mAh (TYP) zu laden.

ACHTUNG

• Verwenden Sie das Produkt nur gemäß Benutzerhandbuch. Jeglicher Verlust oder Schaden, der durch eine unsachgemäße Nutzung entsteht, ist durch den Benutzer zu verantworten.
• Erlauben Sie nicht die Verwendung als Spielzeug. Wenn das Produkt durch Kinder oder in deren Nähe verwendet wird, müssen Sie sorgfältig achtgeben.
• Achten Sie darauf, dass der Staubbehälter, der waschbare Filter, der Staubbeutel, die Seitenbürste, das Wischtuch, die Hauptbürste sowie deren Abdeckung vor dem Reinigungsvorgang korrekt positioniert sind.
• Verwenden Sie das Produkt nicht zum Entfernen harter oder scharfer Gegenstände (z. B. Dekorationsreste, Glas und Nägel), um Kratzer am Roboter, an der Dockingstation oder am Boden zu vermeiden.
• Sitzen oder stehen Sie nicht auf dem Roboter oder der Dockingstation.
• Zur Vermeidung von Korrosion oder Beschädigung nutzen Sie keine Desinfektionsmittel und verwenden Sie nur die von Roborock empfohlene Reinigungslösung.
• Platzieren Sie keine flachen Gegenstände (wie Schuhe oder Matten) in die Nähe von erhöhten Bereichen wie Treppenstufen. Andernfalls kann der Roboter aufgrund von Sensorfehlfunktionen herunterfallen.
• Zur Vermeidung von Wasserschäden stellen Sie sicher, dass der Boden im Wirkungsbereich des Roboters frei von Flüssigkeit ist.
• Verwenden Sie dieses Produkt nicht auf hochgelegenen Flächen ohne Schutzbarrieren, wie z. B. auf dem Boden einer Galerie, einer offenen Terrasse, einer Schräge oder auf Möbeln.
• Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von Menschen und Haustieren von Nähten, Öffnungen und beweglichen Teilen des Produkts fern, um mögliche Verletzungen zu vermeiden.
• Verwenden Sie das Produkt nicht in Räumen, in denen ein Säugling oder ein Kind schläft.

• Tragen Sie den Roboter nicht am vertikalen Stoßfänger, an der Seitenbürste oder am Stoßfänger.

• Verwenden Sie die Dockingstation nicht zum Aufnehmen von Steinen, Papierschnipseln oder anderen Gegenständen, die den Luftkanal blockieren könnten.

• Verwenden Sie den Roboter oder die Dockingstation nicht zum Aufsaugen von brennenden oder rauchenden Objekten wie Zigaretten, Zündhölzern, heißer Asche oder brennbaren oder explosiven Gegenständen wie Feuerzeugen, Benzin und Tonern, die in Druckern oder Kopierern verwendet werden.
• Setzen Sie die Dockingstation auf einem harten, ebenen Untergrund. Halten Sie die Dockingstation, den Roboter und das Netzkabel von Feuer und Wärmequellen wie einem Heizkörper fern. Vermeiden Sie feuchte und enge Stellen oder Orte, an denen der Roboter eventuell in die Luft gehoben werden könnte.
• Positionieren Sie keine Gegenstände auf dem Roboter oder der Dockingstation, in der Nähe des Saugeinlasses der Dockingstation und verdecken Sie sie auch nicht mit Gegenständen (einschließlich staubdichter Abdeckungen).
  • Verwenden Sie das Gerät nicht ohne Staubbeutel.
• Verwenden Sie das Produkt nicht, wenn es beschädigt wurde. Kontaktieren Sie den Kundendienst, um Hilfe zu erhalten.
• Verwenden Sie das Produkt immer in gut belüfteten Bereichen, um Überhitzung zu vermeiden.
• Roborock schließt jegliche Haftung für indirekte, strafende, Begleit- oder Folgeschäden ab, die aus der sach- oder unsachgemäßen Verwendung oder Nichtverwendbarkeit dieses Produkts resultieren. Dieser Haftungsausschluss beeinträchtigt nicht jegliche gesetzlichen Rechte, die unter geltendem Gesetz nicht ausgeschlossen werden können.
• Spülen Sie den Roboter und die Dockingstation nicht ab.

Akku und Laden

WARNUNG

• Vergewissern Sie sich, dass die Versorgungsspannung den auf der Dockingstation angegebenen Anforderungen entspricht.
• Um Rauch-, Überhitzungs- oder Brandrisiken zu minimieren, verwenden Sie bitte nur Akku, Ladegerät, Ladekabel, Dockingstation und weiteres Zubehör, das mit dem Produkt geliefert wird.
• Verwenden Sie das Produkt nicht mit jeglichen Arten von Netzadaptern, da dies eine Gefährdung darstellen kann und die Garantie erlischt.
• Entsorgen Sie Altbatterien nicht im Müll. Führen Sie sie dem professionellen Recycling zu.
• Treffen Sie Schutzmaßnahmen, wenn die Dockingstation in einer gewittergefährdeten Gegend oder mit instabiler Spannung verwendet wird.
• Wenn das Produkt über längere Zeit nicht genutzt wird, lagern Sie es nach vollständiger Ladung an einem kühlen, trockenen Ort, schalten Sie es aus und ziehen Sie den Stecker. Laden Sie es mindestens alle drei Monate auf, um eine Tiefentladung des Akkus zu vermeiden.
• Achten Sie beim Transport darauf, dass der Roboter ausgeschaltet ist, die Wassertanks leer sind und der Stecker zur Dockingstation gezogen ist. Es wird empfohlen, die Originalverpackung zu verwenden.

Erläuterung der internationalen Symbole

Nur für den Innenbereich.

Energiesparmodus

Wenn der Roboter angedockt ist, halten Sie 10 Sekunden lang gedrückt, um den Energiesparmodus zu aktivieren. Um den Energiesparmodus zu deaktivieren, drücken Sie 1 bis die LED-Anzeige wieder aufleuchtet.

A Produktübersicht

A1 Roboter (Ansicht von oben)

Power/Reinigen

• Zum Ein-/Ausschalten des Roboters gedrückt halten

• Zum Starten der Reinigung drücken

-Stromanzeigeleuchte

- Konstant weiß: Wartet auf Aufträge/Pausiert/WLAN verbunden/Reinigen/Andocken/Kartieren/Entleeren

- Weißes Pulsieren: Hochfahren/Aufladen (Akkustand > 20 %)

• Langsam weiß blinkend: Auf WLAN-Verbindung warten

- Schnell weiß blinkend: Aktualisieren/Verbinden

• Konstant rot: Akkustand < 20 %
• Rotes Pulsieren: Aufladen (Akkustand < 20 %)
• Rot blinkend: Fehler

—Dockingstation

• Zum Starten des Dockvorgangs drücken

Hinweis: Drücken Sie beliebige Taste, um den laufenden Roboter zu pausieren.

A1-1—LiDAR-Sensor

A1-2—Stoßfänger

A1-3—Dockingstationssucher

A1-4—Ladekontakte

A2 Roboter (Ansicht von unten)

A2-1—Seitenbürste

A2-2—Klippensensoren

A2-3—Rundlaufrad

A2-4—Verschlüsse der Hauptbürstenabdeckung

A2-5—Hauptbürste

A2-6—Haupträder

A2-7—Wischmodul

A3 Kombi-Einheit aus Staubbehälter und Wassertank

A3-1—Wassertank

A3-2—Wassertank-Stopfen

A3-3—Auslösetasten

A3-4—Waschbarer Filter

A3-5—Staubbehälter

A3-6—Einfüllstutzen

A3-7—Filterhalter

A3-8—Filterhalter-Verriegelungen

A4 Wischmodul

A4-1—Wischtuchhalterung

A4-2—Wischtuchhalterungs-Verriegelungen

A4-3—Wischtuch

A4-4—Klettverschlussaufsätze

A5 Feuchtigkeitsschutzmatte

A5-1—Klebeband für Feuchtigkeitsschutzmatte

A6 Netzkabel

A7 Auto-Entleerungsstation

A7-1—Abdeckung der Dockingstation

A7-2—Staubbehälter

A7-3—Status-Anzeigeleuchte

- Konstant weiß: Eingeschaltet, während der Roboter nicht angedockt ist

• Langsam weiß blinkend: Entleeren

- Konstant rot: Staubbeutel ist nicht eingesetzt

• Aus: Ausgeschaltet oder der Roboter wird gerade aufgeladen

A8 Auto-Entleerungsstation (obere Abdeckung offen)

A8-1—Einweg-Staubbeutel

A8-2—Ladekontakte

A8-3—Stationsstandortsignal

A8-4—Saugeinlass

A9 Auto-Entleerungsstation (Rückansicht)

A9-1—Stromanschluss

A9-2—Stromkabel-Aufbewahrungsschlitz

A9-3—Kabelauslässe

Hinweis: Netzkabel kann an beiden Seiten entnommen werden.

B Einrichtung

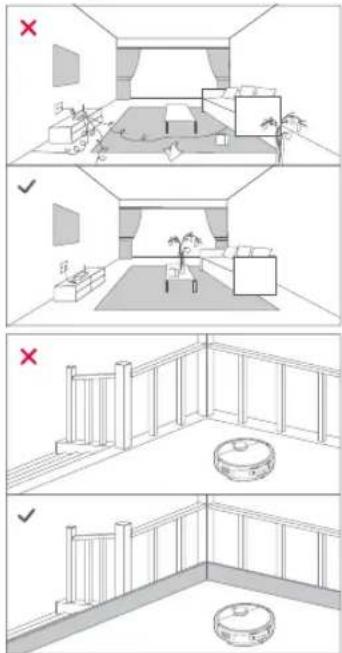

Wichtige Informationen

1. Heben Sie Kabel, harte oder scharfe Gegenstände (wie Nägel und Glas) und lose Gegenstände vom Boden auf und entfernen Sie instabile, zerbrechliche, wertvolle oder gefährliche Gegenstände, um Personen- und Sachschäden zu vermeiden, die durch verfangene, angefahrene oder vom Roboter

umgestoßene Gegenstände verursacht werden können.

1. Wenn Sie den Roboter in einem höher gelegenen Bereich einsetzen (wie zum Beispiel einer Maisonettewohnung), verwenden Sie stets eine Sicherheitsbarriere, um Stürze zu vermeiden, bei denen Personen verletzt oder Gegenstände beschädigt werden könnten.

Hinweise:

• Folgen Sie dem Roboter beim ersten Einsatz entlang der gesamten Reinigungsstrecke und achten Sie auf mögliche Probleme. Bei zukünftigen Einsätzen kann sich der Roboter dann selbstständig reinigen.
• Um eine übermäßige Ansammlung von Schmutz auf dem Wischtuch zu verhindern, sollten die Böden vor dem ersten Wischworgang mindestens dreimal gesaugt werden.

B1 Positionieren der Dockingstation

Platzieren Sie die Dockingstation auf einem harten, ebenen Untergrund flach an einer Wand. Verbinden Sie das Netzkabel mit der Dockingstation und verstauen Sie überschüssiges Netzkabel. Damit die mobile App problemlos genutzt werden kann, sollte am Standort eine optimale WLAN-Verbindung gegeben sein. Schließen Sie das Gerät an die Stromversorgung an, und stellen Sie sicher, dass die Status-Kontrolleuchte leuchtet.

B1-1—mehr als 1,5 m

B1-2—mehr als 0,5 m

Hinweise:

• Sorgen Sie für einen Abstand von mindestens 0,5 m auf jeder Seite und 1,5 m davor.
• Wenn das Netzkabel senkrecht auf den Boden hängt, kann es vom Roboter erfasst werden, wodurch die Dockingstation möglicherweise bewegt oder getrennt wird.
• Schützen Sie die Dockingstation vor direkter Sonneneinstrahlung und allem, was das Stationsstandortsignal blockleren könnte, andernfalls kehrt der Roboter möglicherweise nicht zur Dockingstation zurück.

B2 Befestigen der Feuchtigkeitsschutzmatte

Nachdem Sie die Dockingstation befestigt haben, reinigen Sie den Bereich, in dem sich die Feuchtigkeitsschutzmatte befinden wird, mit einem trockenen Tuch. Ziehen Sie die Schutzshicht des doppelseitigen Klebebands an der Unterseite der

Feuchtigkeitsschutzmatte ab und kleben Sie die Matte auf den Boden.

Hinweise:

• Legen Sie die Feuchtigkeitsschutzmatte immer auf Holzböden.
• Entfernen Sie das doppelseitige Klebeband bei Bedarf langsam, um Klebstoffreste zu reduzieren.
  • Die Feuchtigkeitsschutzmatte lässt sich am besten auf glatten Oberflächen anbringen.

B3 Einschalten und Aufladen

Bevor Sie den Roboter verwenden, entfernen Sie unbedingt die Folie von den Dockingstationssucheren an der Vorder- und Rückseite des Roboters. Halten Sie gedrückt, um den Roboter einzuschalten. Warten Sie, bis die Stromanzeigeleuchte

konstant weiß leuchtet, und stellen Sie den Roboter dann zum Aufladen auf die Dockingstation. Der Roboter ist mit einem integrierten leistungsstarken Lithium-Ionen-Akku ausgestattet. Sorgen Sie dafür, dass der Roboter geladen bleibt, um die Akkuleistung zu erhalten.

Hinweise:

• Bei niedrigem Akkustand lässt sich der Roboter möglicherweise nicht einschalten. Platzieren Sie den Roboter in diesem Fall zum Laden auf der Dockingstation.
• Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden.

B4 Start des Wischens

Hinweis: Um eine übermäßige Ansammlung von Schmutz auf dem Wischtuch zu verhindern, sollten die Böden vor dem ersten Wischvorgang mindestens dreimal gesaugt werden.

B4-1— Entfernen Sie die Kombi-Einheit aus Staubbehälter und Wassertank, öffnen Sie den Wassertank-Stopfen und befüllen Sie sie vor dem erneuten Einsetzen mit Leitungswasser. Tauchen Sie die Einheit nicht direkt in das Wasser ein.
B4-2— Befeuchten Sie das Wischtuch und wringen Sie es aus, bis es nicht mehr tropft. Installieren Sie den Mopp auf der Wischtuchhalterung und befestigen Sie ihn flach in der Halterung.
B4-3— Richten Sie die Positionierungsbohrung aus und bringen Sie die Wischtuchhalterung in

der Unterseite der Kombi-Einheit an.

B4-4—Setzen Sie die Kombi-Einheit wieder an ihren Ort im Roboter.

Hinweise:

• Verwenden Sie nur kaltes Wasser, um Verformungen zu vermelden.
• Sie dürfen die Kombi-Einheit aus Staubbehälter und Wassertank nicht mit Wasser spülen oder in Wasser eintauchen.
• Um Schaden zu vermeiden, sollten Sie kein Desinfektionsmittel verwenden, sondern nur von Roborock empfohlene Reinigungslösung.
• Befeuchten Sie das Wischtuch und wringen Sie es aus, bis es nicht mehr tropft. Installieren Sie den Mopp auf der Wischtuchhalterung und befestigen Sie ihn flach in der Halterung. Lassen Sie nach dem Wischen sofort ungenutztes Wasser aus dem Wassertank ab.
• Alle Kombi-Einheiten werden vor dem Verlassen des Werks einem Wassertest unterzogen. Es ist normal, dass eine kleine Menge Wasser in der Einheit verbleibt.

Mit der App verbinden

1. App herunterladen

Suchen Sie im App Store oder in Google Play nach „Roborock“ oder scannen Sie den QR-Code, um die App herunterzuladen und zu installieren.

2. WLAN zurücksetzen

Schalten Sie den Roboter ein und halten Sie dann und drei Sekunden lang gleichzeitig gedrückt, bis Sie die Sprachnachricht „Wechsel in den

Netzwerkkonfigurationsmodus" hören.

Wenn die Stromanzeigeleuchte langsam in weiß blinkt, wurde das WLAN zurückgesetzt.

Der Roboter wartet dann auf eine Verbindung.

Hinweise:

- Wenn Sie aufgrund Ihrer Router-Konfiguration, eines vergessenen Kennworts oder aus anderen Gründen keine Verbindung zum Roboter herstellen können, setzen Sie das WLAN zurück und fügen Sie Ihren Roboter als neues Gerät hinzu.

- Wenn Sie das WLAN trennen möchten, setzen Sie das WLAN zurück und stellen Sie sicher, dass das WLAN erfolgreich zurückgesetzt wurde. Warten Sie dann 5 Minuten und das WLAN wird automatisch deaktiviert. Wenn Sie es erneut verbinden möchten, setzen Sie das WLAN vor dem Fortfahren zurück.

3. Gerät hinzufügen

Öffnen Sie die Roborock App, tippen Sie auf „Gerät hinzufügen“ oder „+“ und folgen Sie der Anleitung in der App, um ein Gerät hinzuzufügen.

Hinweise:

• Der tatsächliche Prozess kann aufgrund kontinuierlicher App-Updates variieren. Folgen Sie den Anweisungen in der App.
  • Es wird nur 2,4-GHz-WLAN unterstützt.

Gebrauchsanweisung Einschalten/Ausschalten

Halten Sie Ugedrückt, um den Roboter einzuschalten. Die Stromanzeigeleuchte geht an und der Roboter wartet auf Befehle. Halten Sie Ugedrückt, um den Roboter auszuschalten und den Reinigungsvorgang zu beenden.

Hinweis: Der Roboter kann während des Ladevorgangs nicht ausgeschaltet werden.

Start der Reinigung

Drücken Sie zum die Reinigung zu starten. Der Roboter plant seine Reinigungsroute für jeden Raum und beginnt zunächst in den Ecken, bevor er den Rest des Raums im Zickzack befährt. Auf diese Weise reinigt der Roboter alle Räume nacheinander, gründlich und effizient.

Hinweise:

- Entfernen Sie vor der Reinigung die Kabel (einschließlich des Stromkabels von der Dockingstation) und wertvolle Gegenstände vom Boden. Lose Gegenstände könnten durch den Roboter gezogen werden, was zum Ausstecken von Elektrogeräten oder zur Beschädigung von Kabeln und zu Sachschäden führen könnte.

- Vergewissern Sie sich vor jedem Reinigen, dass die Wischtücher ordnungsgemäß angebracht wurden.

- Damit der Roboter automatisch zur Dockingstation zurückkehrt, starten Sie ihn von der Dockingstation aus und bewegen Sie diese während der Reinigung nicht.

- Bei zu niedrigem Akkustand kann die Reinigung nicht gestartet werden. Lassen Sie den Roboter vor Reinigungsbeginn aufladen.

- Wenn der Akku während eines Reinigungszyklus zur Neige geht, kehrt der Roboter automatisch in die

Dockingstation zurück. Nach dem Aufladen macht der Roboter dort weiter, wo er aufgehört hat.

Pausieren

Zum Pausieren des laufenden Roboters drücken Sie eine beliebige Taste. Zum Fortführen der Reinigung drücken Sie ⭕Während der Roboter pausiert, drücken Sie ⭕um den Roboter zum Aufladen zur Dockingstation zurückzuschicken.

Hinweis: Einen pausierten Roboter manuell auf der Dockingstation zu platzieren, beendet die laufende Reinigung.

Entleeren

Nach dem Reinigen kehrt der Roboter zur Dockingstation zurück, wo die automatische Entleerung automatisch beginnt.

Hinweise:

- Wenn das Entleeren über einen längeren Zeitraum nicht durchgeführt wurde, leeren Sie den Staubbehälter manuell und stellen Sie sicher, dass der Lufteinlass frei ist, damit eine optimale Entleerung gewährleistet ist.

- Verwenden Sie das Gerät nicht ohne angebrachten Staubbeutel oder geschlossene Abdeckung der Dockingstation.

Schlafen

Wenn der Roboter mehr als 10 Minuten pausiert, schaltet er in den Schlafmodus und die Stromanzeigeleuchte blinkt alle paar Sekunden. Zum Aufwecken des Roboters eine beliebige Taste drücken.

Hinweise:

- Der Roboter schaltet sich nicht in den Schlafmodus, wenn er aufgeladen wird.

- Wenn sich der Roboter länger als 12 Stunden im Schlafmodus befindet, schaltet er sich automatisch ab.

Aufladen

Nach der Reinigung kehrt der Roboter automatisch in die Dockingstation zurück, um sich aufzuladen. Während der Reinigung kehrt der Roboter zur Dockingstation zurück, wenn der Akkustand niedrig ist. Zum Zurücksenden des angehaltenen Roboters zur Dockingstation drücken Sie ☐Die Stromanzeigeleuchte pulsiert langsam, während der Roboter lädt. Hinweis: Findet der Roboter die Dockingstation nicht, kehrt er automatisch in seine Startposition zurück. Platzieren Sie den Roboter in diesem Fall manuell zum Laden auf der Dockingstation.

Fehler

Bei Fehlern blinkt die Stromanzeigeleuchte rot. In der App erscheint eine Popup-Benachrichtigung, und möglicherweise ertönt ein Sprachalarm.

Hinweise:

- Der Roboter geht automatisch in den Schlafmodus, wenn er sich länger als 10 Minuten in einem fehlerhaften Zustand befindet. - Einen Roboter in einem fehlerhaften Zustand manuell auf der Dockingstation zu platzieren, beendet die laufende Reinigung.

DND-Modus

Der Standardzeitraum für „Nicht stören“ (Do Not Disturb, DND) ist von 22:00 bis 08:00 Uhr. Sie können die App verwenden, um den DND-Zeitraum zu ändern oder den Modus zu deaktivieren. Im DND-Modus gibt der Roboter keine Sprachnachrichten aus.

Werkseinstellungen wiederherstellen

Wenn der Roboter nicht auf Tastendrücke reagiert oder sich nicht ausschalten lässt, schalten Sie ihn ein und halten Sie fünf Sekunden lang gedrückt. Nachdem Sie eine Sprachnachricht hören, halten Sie fünf Sekunden lang gedrückt. Der Roboter startet dann neu und wird auf die Werkseinstellungen zurückgesetzt. Hinweis: Nach diesem Prozess werden vorhandene Einstellungen wie die pianmäßige Reinigung und das WLAN auf die Werkseinstellungen zurückgesetzt.

© Routinemäßige Wartung

C1 Hauptbürste

*Alle 2 Wochen reinigen und alle 6-12 Monate austauschen.

C1-1— Drehen Sie den Roboter um und drücken Sie auf die Verschlüsse der Hauptbürstenabdeckung, um die Hauptbürstenabdeckung zu entfernen.

C1-2— Nehmen Sie die Hauptbürste heraus und reinigen Sie sie.

C1-3— Setzen Sie die Hauptbürste und Hauptbürstenabdeckung wieder ein und drücken Sie fest auf die Abdeckung.

Hinweise:

- Es wird empfohlen, die Hauptbürste mit einem feuchten Tuch abzuwischen. Wenn die Hauptbürste durchnässt ist, lassen Sie sie an der Luft trocknen und schützen Sie sie vor direkter Sonneneinstrahlung.

- Verwenden Sie zur Reinigung der Hauptbürste keine ätzenden Reinigungs- oder Desinfektionsmittel.

C2 Seitenbürste

* Monatlich reinigen und alle 3–6 Monate austauschen. Schrauben Sie die Schraube der Seitenbürste ab. Entfernen und reinigen Sie die Seitenbürste. Setzen Sie dann die Seitenbürste wieder ein und ziehen Sie die Schraube fest.

C3 Robotersensoren

* Nach Bedarf reinigen. Verwenden Sie ein weiches, trockenes Tuch, um alle Sensoren abzuwischen. Dazu gehören:

C3-1—Dockingstationssucher

C3-2— Klippensensoren

Hinweis: Verwenden Sie keine Chemikalien wie Reinigungsflüssigkeiten und -sprays zum Reinigen dieser Sensoren.

C4 Rundlaufrad

* Nach Bedarf reinigen.

C4-1—Verwenden Sie ein Werkzeug, z. B. einen kleinen Schraubendreher, um die Achse herauszuhebeln und das Rad herauszunehmen.

C4-2—Spülen Sie das Rad und die Achse mit Wasser ab, um Haare und Schmutz zu entfernen. Lassen Sie das Rad und die Achse an der Luft trocknen, bauen Sie sie wieder ein und drücken Sie sie in Position.

Hinweis: Die Halterung des Rundlaufrads kann nicht entfernt werden.

c5 Haupträder

+ Nach Bedarf reinigen.

Reinigen Sie die Haupträder mit einem welchen, trockenen Tuch.

C6 Kombi-Einheit aus Staubbehälter und Wassertank

* Nach Bedarf reinigen.

C6-1— Drücken Sie die Auslösetaste, um die Einheit herauszunehmen.

C6-2— Öffnen Sie den Deckel der Einheit, entleeren Sie den Staubbehälter und reinigen Sie ihn.

C6-3—Öffnen Sie den Wassertank-Stopfen und entleeren Sie den Tank.

C6-4—Setzen Sie die Einheit in den Roboter ein.

Hinweis: Nach dem Wischen entleeren Sie den Wassertank, waschen das Wischtuch und trocknen beide mit Luft, um Gerüche zu vermelden.

C7 Wischtuch

* Nach jeder Verwendung reinigen und alle 3–6 Monate austauschen.

C7-1— Entfernen Sie die Wischtuchhalterung in der im Bild gezeigten Richtung.

C7-2— Entfernen Sie das Wischtuch von der Halterung.

C7-3—Waschen Sie das Wischtuch und lassen Sie es dann an der Luft trocknen.

C8 Waschbarer Filter

*Alle 2 Wochen reinigen und alle 6-12 Monate austauschen.

C8-1— Öffnen Sie die Abdeckung der Kombi-Einheit aus Staubbehälter und Wassertank wie abgebildet. Drücken Sie die Filterhalter-Verriegelungen, um den Filterhalter herauszuziehen.

C8-2— Entfernen Sie den Filter aus dem Filterhalter, spülen Sie den Filter mehrmals aus und klopfen Sie ihn ab, um so viel Schmutz wie möglich zu entfernen.

C8-3— Lassen Sie den Filter mindestens 24 Stunden lang gründlich trocknen, bevor Sie ihn wieder einsetzen.

Hinweis: Berühren Sie die Filteroberfläche nicht mit den Händen, Bürsten oder scharfen Gegenständen, um mögliche Beschädigungen zu vermelden.

Auto-Entleerungsstation

*Um optimale Entleerungsleistung zu gewährleisten, ersetzen Sie den Staubbeutel, wenn er voll ist.

C9-1— Öffnen Sie die Abdeckung der Dockingstation, heben Sie den Staubbeutel aus der Dockingstation heraus und entsorgen Sie ihn.

C9-2— Reinigen Sie den Filter mit einem trockenen Tuch.

C9-3— Setzen Sie einen neuen Staubbeutel ein und schließen Sie die Abdeckung der Dockingstation.

C9-4—Wischen Sie das

Stationsstandortsignal und die Ladekontakte mit einem weichen, trockenen Tuch ab, um sie sauber zu halten.

C10 Ladekontakte

* Nach Bedarf reinigen.

Wischen Sie die Ladekontakte am Roboter und an der Dockingstation mit einem weichen, trockenen Tuch ab.

Grundparameter Roboter

Modell	RRA0TCP
Akku	14,4 V/3200 mAh (TYP)Lithium-Ionen-Akku
Nenneingangsleistung	20 V DC 0,8 A

Auto-Entleerungsstation

Modell	AED08HRR
Nenneingangsspannung	220-240 V AC
Nennfrequenz	50/60 Hz
Netzeingangsleistung (Staubsammlung)	2 A
Nenneingangsleistung (Aufladen)	0,2 A
Nennausgangsleistung	20 V DC 0,8 A

EU- Konformitätserklärung

Hiermit erklärt Beijing Roborock Technology Co., Ltd., dass der Funkgerätetyp RRA0TCP der Richtlinie 2014/53/EU entspricht. Die vollständige Fassung der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: https://global.roborock.com/pages/compliance

Bitte besuchen Sie den folgenden Link, um die Netzwerkschnittstellen, die durch das Produkt bereitgestellt werden, die über die Schnittstellen verfügbaren Dienste sowie Informationen zu externen Sensoren einzusehen. https://global.roborock.com/pages/compliance

Häufige Probleme

Problem	Lösung
Einschalten nicht möglich	Akkustand niedrig. Stellen Sie den Roboter in die Dockingstation und laden Sie ihn vor Gebrauch auf.Akkutemperatur zu niedrig oder zu hoch. Verwenden Sie den Roboter nur im Bereich von 4–40 °C (39–104 °F).
Laden nicht möglich	Dockingstation nicht an den Strom angeschlossen. Prüfen Sie, ob beide Enden des Netzkabels korrekt angeschlossen sind.Schlechter Kontakt. Reinigen Sie die Ladekontakte der Dockingstation und des Roboters.Akkutemperatur zu niedrig oder zu hoch. Verwenden Sie den Roboter nur im Bereich von 4–40 °C (39–104 °F).
Rückkehr zur Dockingstation nicht möglich	Zu viele Hindernisse in der Nähe der Dockingstation. Beseitigen Sie diese oder bewegen Sie die Dockingstation in einen offenen Bereich.Roboter zu weit von der Dockingstation entfernt. Positionieren Sie ihn näher an der Dockingstation und versuchen Sie es erneut.
Ungewöhnliches Verhalten	Starten Sie den Roboter neu.
Keine Verbindung zum WLAN möglich	WLAN deaktiviert. Setzen Sie das WLAN zurück und versuchen Sie es erneut.Schlechtes WLAN-Signal. Achten Sie darauf, dass der Roboter eine optimale WLAN-Verbindung hat.Unnormale WLAN-Verbindung. Setzen Sie das WLAN zurück, laden Sie die aktuellste Version der App herunter und versuchen Sie es erneut.Verbindung zu WLAN plötzlich nicht möglich. Möglicherweise liegt ein Fehler in Ihren Routereinstellungen vor. Wenden Sie sich an den Roborock Kundendienst, um Hilfe bei der Fehlerbehebung zu erhalten.
Roboter geht offline	Prüfen Sie, dass Ihr Roboter mit der Roborock App verbunden und immer innerhalb der WLAN-Abdeckung ist.
Lärm während der Reinigung	Möglicherweise sind die Hauptbürste, Seitenbürste oder Haupträder blockiert. Schalten Sie den Roboter aus und reinigen Sie sie.Das Rundlaufrad könnte blockiert sein. Benutzen Sie einen Schraubendreher, um es zum Reinigen zu entfernen.

Häufige Probleme

Problem	Lösung
Schlechte Reinigungsleistung und/oder Staub tritt aus	Der Staubbehälter ist voll und muss geleert werden.Der Filter ist verstopft und muss gereinigt werden.Die Hauptbürste ist verheddert. Reinigen Sie sie.
Geplantes Reinigen funktioniert nicht	Sorgen Sie dafür, dass der Roboter geladen bleibt. Eine planmäßige Reinigung lässt sich nur bei einem Akkustand über 20 % starten.
Der Roboter setzt das Reinigen nach dem Aufladen nicht fort	Vergewissern Sie sich, dass sich der Roboter nicht im Nicht-Stören-Modus (DND-Modus) befindet. Im DND-Modus wird das automatische Auffüllen verhindert.Wenn der Roboter manuell auf die Dockingstation gestellt oder durch Drücken von Tasten zurück zur Dockingstation geschickt wird, kann er die Reinigung nicht fortsetzen.
Langsames Laden	Wenn der Roboter bei hohen oder niedrigen Temperaturen eingesetzt wird, reduziert er automatisch seine Ladegeschwindigkeit, um die Lebensdauer der Batterie zu verlängern.Ladekontakte verschmutzt. Wischen Sie sie mit einem trockenen Tuch ab.
Wird immer Strom verbraucht, wenn der Roboter in der Dockingstation steht?	Der Roboter verbraucht Strom, während er in der Dockingstation ist, um die Akkuleistung aufrechtzuerhalten, aber der Stromverbrauch ist sehr gering.
Muss der Roboter bei den ersten drei Benutzungen für mindestens 16 Stunden geladen werden?	Nein. Lithium-Ionen-Akkus haben keinen Memory-Effekt. Der Roboter kann verwendet werden, sobald er voll aufgeladen ist.
Automatische Entleerung funktioniert nicht	„Automatische Entleerung“ ist deaktiviert. Prüfen Sie die Einstellungen in der App.Staubbeutel ist nicht eingesetzt. Prüfen Sie dies und setzen Sie die Komponente ein.Die automatische Entleerung wird nicht ausgelöst, wenn der Roboter ohne Reinigung an die Dockingstation zurückkehrt.Der Roboter entleert sich nicht automatisch, wenn er im DND-Modus in die Dockingstation zurückkehrt. Passen Sie die Reinigungszeit oder den DND-Zeitraum an.

Häufige Probleme

Problem	Lösung
Verminderte Leistung bzw. ungewöhnliche Geräusche bei der Entleerung	Die Hauptbürsten oder die Hauptbürstenabdeckung sind nicht richtig installiert. Prüfen Sie das, und setzen Sie ihn ein.Der Filter, Luftkanal, Einweg-Staubbeutel, Saugeinlass, Lufteinlass oder Staubbehälter ist verstopft. Reinigen Sie sie, um Verstopfungen zu beseitigen.
Die Status-Kontrollleuchte leuchtet konstant rot	Der Staubbeutel ist nicht eingesetzt. Prüfen Sie das, und setzen Sie ihn ein.
Der Roboter beginnt, bestimmte Stellen auszulassen	Möglicherweise sind Klippensensoren verschmutzt. Reinigen Sie sie mit einem weichen, trockenen Tuch.
Kein oder kaum Wasser beim Wischen	Erhöhen Sie den Wasserdurchfluss über die mobile App.Prüfen Sie, ob Wasser im Wassertank ist, und lesen Sie in der Bedienungsanleitung nach, wie Sie die Kombi-Einheit aus Staubbehälter und Wassertank, die Wischtuchhalterung und das Wischtuch richtig installieren.
Der Roboter kann nicht zur Ladestation zurückkehren, wenn er manuell bewegt wurde	Nach einer größeren Positionsänderung erstellt der Roboter die Karte neu. Wenn die Ladestation zu weit entfernt ist, kann er möglicherweise nicht zum Aufladen zurückkehren und muss manuell in die Ladestation gesetzt werden.

Italiano

Roborock Q7 Series

C9 Automatisch legend dockingstation

Automatisch legend dockingstation

	AED08HRRModel
Nominale ingangsspanning	220-240 VAC
Nominale frequentie	50/60 Hz
Nominaal ingangsvermogen (stofzuigen)	2 A
Nominaal ingangsvermogen (opladen)	0,2 A
Nominaal uitgangsvermogen	20 VDC 0,8 A
